B326HKB - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	B326HKB
Bildschirmgröße	32 Zoll (81 cm)
Paneltyp	TFT-LCD IPS
Maximale Auflösung	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Typische Helligkeit	350 cd/m²
Dynamischer Kontrast	100.000.000:1 (ACM)
Blickwinkel horizontal/vertikal	178° / 178° (CR=10)
Reaktionszeit (Grau zu Grau)	5 ms
Videoeingangsanschlüsse	HDMI, MHL, DVI (Dual-Link), DP, Mini-DP (je nach Modell)
Integrierte Lautsprecher	2 x 2 W (optional)
USB-Anschlüsse	USB 3.0 x 4
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch (Betrieb)	44 W (typisch)
Stromverbrauch (Standby)	0,39 W (typisch)
Energieeffizienzklasse	C
Maße (B x H x T)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Nettogewicht	15,3 kg
Verstellung	Neigung -5° bis +25°, Drehung -60° bis +60°, Höhe 0 bis 150 mm, Fuß abnehmbar
Pflege und Reinigung	Verwenden Sie ein weiches Tuch und eine lösungsmittelfreie Lösung; sprühen Sie keine Flüssigkeit auf den Bildschirm. Vermeiden Sie Ammoniak oder Alkohol.
Sicherheitshinweise	Nicht Regen oder Feuchtigkeit aussetzen; nicht auf den Bildschirm drücken; das Gehäuse nicht öffnen.

Häufig gestellte Fragen - B326HKB ACER

Welcher Paneltyp wird beim Acer B326HKB Monitor verwendet?

Der Monitor verwendet ein IPS (In-Plane Switching) TFT-LCD-Farbpanel mit weiten Blickwinkeln (178° horizontal und vertikal).

Was ist die maximale unterstützte Auflösung?

Die maximale Auflösung beträgt 3840 x 2160 Pixel bei 60 Hz über HDMI, DP oder Mini-DP und bei 30 Hz über DVI.

Welche Videoanschlüsse sind verfügbar?

Die Anschlüsse umfassen HDMI, MHL, DVI (Dual-Link), DisplayPort und Mini-DisplayPort, je nach Modell.

Verfügt der Monitor über integrierte Lautsprecher?

Ja, er verfügt über Stereo-Lautsprecher mit 2 x 2 Watt (optional je nach Modell).

Wie hoch ist der Stromverbrauch im Betrieb und im Standby?

Im Betrieb beträgt der typische Verbrauch 44 W. Im Standby liegt er bei etwa 0,39 W und im Aus-Zustand bei 0,32 W.

Wie reinige ich den LCD-Bildschirm sicher?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Sprühen Sie eine lösungsmittelfreie Reinigungslösung auf ein weiches Tuch und wischen Sie den Bildschirm vorsichtig ab. Verwenden Sie niemals Produkte auf Basis von Ammoniak oder Alkohol, und sprühen Sie keine Flüssigkeit direkt auf den Bildschirm.

Welche ergonomischen Einstellmöglichkeiten gibt es?

Der Monitor ermöglicht eine Neigung von -5° bis +25°, eine Drehung von -60° bis +60° und eine Höhenverstellung von 0 bis 150 mm. Der Fuß ist abnehmbar.

Welche USB-Anschlüsse sind verfügbar?

Der Monitor ist mit 4 USB 3.0-Anschlüssen zum Anschluss von Peripheriegeräten ausgestattet.

Ist der Monitor VESA-kompatibel?

Ja, er unterstützt den VESA DDCCI/DDC2B-Standard für Plug-and-Play und Wandmontage (abnehmbarer Fuß).

Welche Energieeffizienzklasse hat der Monitor?

Die Energieeffizienzklasse ist C mit einem geschätzten jährlichen Stromverbrauch von 93 kWh (für das HDMI-Modell).

BEDIENUNGSANLEITUNG B326HKB ACER

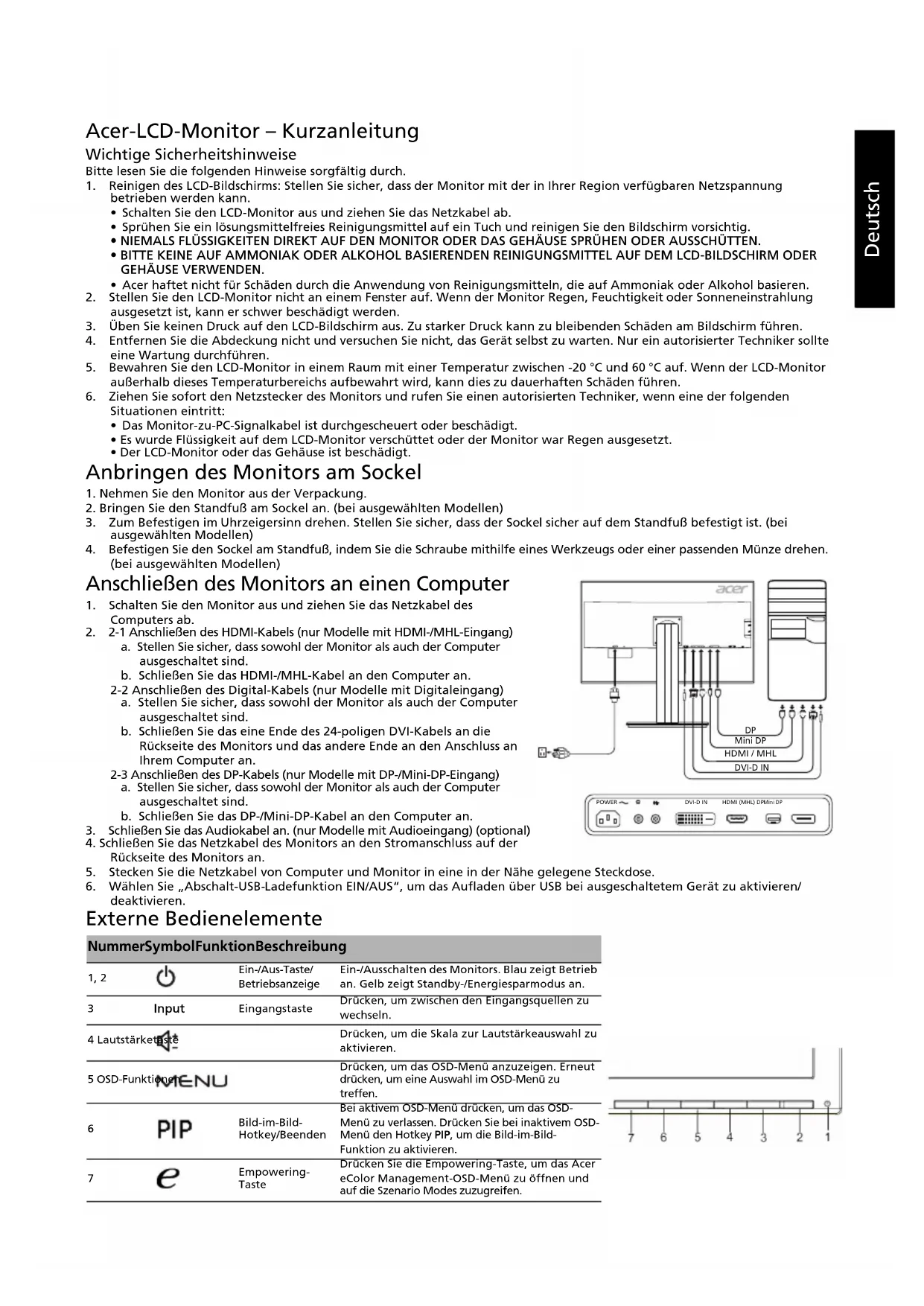

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
3. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20°C und 60°C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

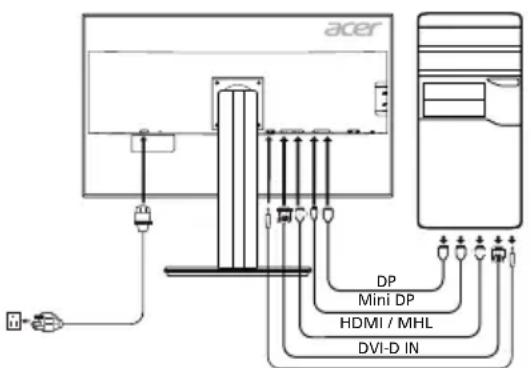

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Anschließen des HDMI-Kabels (nur Modelle mit HDMI-/MHL-Eingang)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das HDMI-/MHL-Kabel an den Computer an.

2-2 Anschluss des Digital-Kabels (nur Modelle mit Digitaleingang) a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das eine Ende des 24-poligen DVI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.

2-3 Anschließen des DP-Kabels (nur Modelle mit DP-/Mini-DP-Eingang)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DP-/Mini-DP-Kabel an den Computer an.

1. Schließen Sie das Audiokabel an. (nur Modelle mit Audioeingang) (optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
4. Wählen Sie „Abschalt-USB-Ladefunktion EIN/AUS", um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren.

Externe Bedienelemente

Nummer Symbol Funktion Beschreibung

1, 2	O	Ein-/Aus-Taste/Betriebsanzeige	Ein-/Ausschalten des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an.
3	Input	Eingangstaste	Drücken, um zwischen den Engangsquellen zu wechseln.
4	Lautstärketäste		Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren.
5	OSD-Funktionen	MENU	Drücken, um das OSD-MENU anzuzeigen. Erneut drücken, um eine Auswahl im OSD-MENU zu treffen.
6	PIP	Bild-im-Bild-Hotkey/Beenden	Bei aktivem OSD-MENU drücken, um das OSD-MENU zu verlassen. Drücken Sie bei inaktivem OSD-MENU den Hotkey PIP, um die Bild-im-Bild-Funktion zu aktivieren.
7	e	Empowering-Taste	Drücken Sie die Empowering-Taste, um das Acer eColor Management-OSD-MENU zu öffnen und auf die Szenario Modes zuzugreifen.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne - Vergrößern des Abstands zwischen dem Gerät und dem Receiver - Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist - Zurateziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

Warnung zu Magneten

Bestimmte elektronische Geräte, wie z.B. Festplatten, USB-Geräte, Tablet-PCs, Notebooks, Handys, Uhren, Kopfhörer, Lautsprecher, Kreditkarten, Magnetkarten usw., reagieren empfindlich auf magnetische Felder und können dauerhaft geschädigt oder vorübergehend deaktiviert werden, wenn sie einem zu starken Magnetfeld ausgesetzt sind. Elektronische Geräte sollen nicht in der Nähe von oder direkt auf dem magnetischen Bereich des Standfußes abgelegt werden.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbildschirm
	Größe 32"W (81 cm)
	Pixelabstand 0,1845 mm (H) x 0,1845 mm (V)
	Helligkeit	350 cd/m2(typisch)
	Krontrast 10000000:1	Max. (ACM)
	Einsebarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 5 ms (G) zu G)
	Bildschirmtyp In-Plane Switching
	Video R, G, B analoge	Schnittstelle
	H-Frequenz DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz
	V-Frequenz DVI/HDM: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Displayfarben 1,07 Mrd. Farben
Pixelfrequenz DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maximale Auflösung DVI: 3840 x 2160 @ 30 Hz, HDMI/DVI: P/MiniDP: 3840 x 2160 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse C
*Jährlicher Energieverbrauch 93 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch	Eingeschaltet	44 W (typisch)
	Ruhemodus	0,39 W (typisch)
	Ausgeschaltet	0,32 W (typisch)
Eingangsbuchse		HDMI 19-polig (nur Modelle mit HDMI-Eingang)
		MHL (nur Modelle mit MHL-Eingang)
		DVI (Dual-Link) 24-polig (nur Modelle mit Dualeingang)
		DP (nur Modelle mit DP-Eingang)
		Mini-DP (nur Modelle mit Mini-DP-Eingang)
Eingangsvideosignal		HDMI-Signal (nur Modelle mit HDMI-Eingang) (optional)
		MHL (nur Modelle mit MHL-Eingang) (optional)
		Digitales Signal (nur Modelle mit Dualeingang)
		DP (nur Modelle mit DP-Eingang) (optional)
		Mini-DP (nur Modelle mit Mini-DP-Eingang) (optional)
Lautspricher		2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB		USB 3.0 x 4
Maximale Bildschirmgroße		Horizontal: 708,4 mm
		Vertikal: 398,5 mm
Stromquelle		100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 5 bis 35 °C
		Lagertemperatur: -20 bis 60 °C
		Luftfeuchtigkeit bei Betrieb: 10 % bis 85 %
Abmessungen		737,9 (B) x 473,4 bis 623,4 (H) x 266,5 (T) mm
Gewicht (netto)		15,3 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +25° (nur am höchsten Punkt konnen 25 Grad Rückwärtseignigung des Höhenwinkels erzielt werden)
		Schwenken: -60° bis +60°
		Höheneinstellung: 0 mm bis 150 mm
		Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststellschraube)
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-Taste
		Eingang
		Lauststärke
	Kontrast	Blaues Licht
	Helligkeit	DP-Format
	Fokus (nur Modelle mit analogem Eingang)	Abschalt-USB-Ladefunktion
	Takt (nur Modelle mit analogem Eingang)	Sprache
	H.Position (nur Modelle mit analogem Eingang)	OSD-Dauer
	V.Position (nur Modelle mit analogem Eingang)	Automatische Abgleich (nur Modelle mit analogem Eingang)
	Superscharf	Bildformate (Vollbild/Aspect)
	6-Achs.-Sättig	ACM Ein/Aus
	6-Achs.-Farbston	Auswahl des Eingangssignals
	Gamma	DDC/CI Ein/Aus
	Farbstemp.	Displayinformationen
	sRGB	Rücksetzen
	PI/PBP	Beenden
	Acer eColor Management
Alle technischen Daten können sich ohne Vorankündigung ändern.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Schnellstartanleitung für den Acer-LCD-Monitor

Lesen Sie die folgenden Anweisungen gründlich.

Nr. Symbol Punkt Beschreibung

Konformitätserklärung

Wir,

Acer Incorporated

(0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Klasse B

EN55024:2010

EN61000-3-2:2014 Klasse D

EN61000-3-3:2013

LVD-Richtlinie: 2014/35/EU EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 RoHS-Richtlinie: 2011/65/EU EN50581:2012 Ökodesign-Richtlinie (ErP): 2009/125/EG Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2017.

Mar.05,2017

Datum

EN61000-3-2:2014 Klasse D

EN61000-3-3:2013
