B326HKB - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	B326HKB
Veľkosť obrazovky	32 palcov (81 cm)
Typ panelu	TFT-LCD IPS
Maximálne rozlíšenie	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Typická svietivosť	350 cd/m²
Dynamický kontrast	100 000 000:1 (ACM)
Horizontálny/vertikálny pozorovací uhol	178° / 178° (CR=10)
Odozva (sivá na sivú)	5 ms
Video vstupné konektory	HDMI, MHL, DVI (dvojité prepojenie), DP, Mini-DP (podľa modelu)
Vstavané reproduktory	2 x 2 W (voliteľné)
USB porty	USB 3.0 x 4
Napájanie	100-240 V, 50/60 Hz
Spotreba elektrickej energie (zapnuté)	44 W (typická)
Spotreba elektrickej energie (pohotovostný režim)	0,39 W (typická)
Trieda energetickej účinnosti	C
Rozmery (Š x V x H)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Hmotnosť netto	15,3 kg
Nastavenie	Naklonenie -5° až +25°, otočenie -60° až +60°, výška 0 až 150 mm, odnímateľná noha
Údržba a čistenie	Použite jemnú handričku a roztok bez rozpúšťadla; nestriekajte kvapalinu na obrazovku. Vyhnite sa amoniaku alebo alkoholu.
Bezpečnostné pokyny	Nevystavujte dažďu ani vlhkosti; netlačte na obrazovku; neotvárajte kryt.

Často kladené otázky - B326HKB ACER

Aký typ panelu má monitor Acer B326HKB ?

Monitor používa IPS (In-Plane Switching) TFT-LCD farebný panel, ktorý ponúka široké pozorovacie uhly (178° horizontálne a vertikálne).

Aké je maximálne podporované rozlíšenie?

Maximálne rozlíšenie je 3840 x 2160 pixelov pri 60 Hz cez HDMI, DP alebo Mini-DP a pri 30 Hz cez DVI.

Aké typy video pripojení sú k dispozícii?

Pripojenia zahŕňajú HDMI, MHL, DVI (dvojité prepojenie), DisplayPort a Mini-DisplayPort, v závislosti od modelu.

Má monitor vstavané reproduktory?

Áno, má stereo reproduktory s výkonom 2 x 2 W (voliteľné podľa modelu).

Aká je spotreba elektrickej energie v prevádzke a v pohotovostnom režime?

V prevádzke je typická spotreba 44 W. V pohotovostnom režime je približne 0,39 W a pri vypnutí 0,32 W.

Ako bezpečne čistiť LCD obrazovku?

Vypnite a odpojte monitor. Nastriekajte čistiaci roztok bez rozpúšťadla na jemnú handričku a potom jemne utrite obrazovku. Nikdy nepoužívajte výrobky na báze amoniaku alebo alkoholu a nestriekajte kvapalinu priamo na obrazovku.

Aké sú možnosti ergonomického nastavenia?

Monitor umožňuje naklonenie od -5° do +25°, otočenie od -60° do +60° a nastavenie výšky od 0 do 150 mm. Noha je odnímateľná.

Aké USB porty sú k dispozícii?

Monitor je vybavený 4 portami USB 3.0 na pripojenie periférií.

Je monitor kompatibilný so štandardom VESA?

Áno, podporuje štandard VESA DDCCI/DDC2B pre Plug-and-Play a montáž na stenu (odnímateľná noha).

Aká je energetická trieda monitora?

Trieda energetickej účinnosti je C, s odhadovanou ročnou spotrebou 93 kWh (pre model HDMI).

NÁVOD NA OBSLUHU B326HKB ACER

Dôležité bezpečnostné upozornenia

Upevnenie monitora k základni

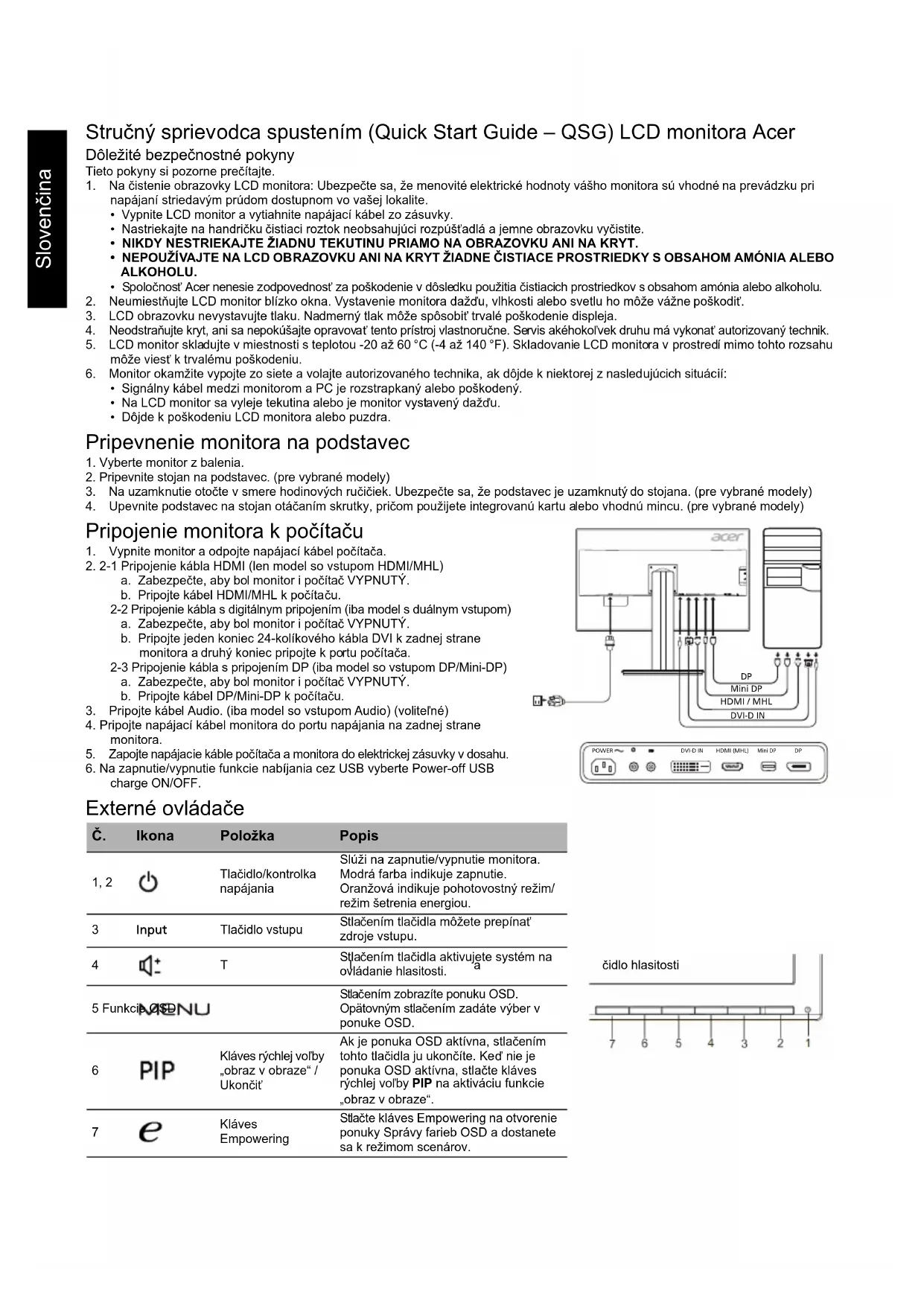

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60°C (-4 až 140°F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

Pripojenie monitora k počítaču

2-2 Pripojenie kábla s digitálnym pripojením (iba model s duálnym výstupom) a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte jeden koniec 24-kolíkového kábla DVI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

Varovná správa týkajúca sa magnetov

Niektoré elektronické zariadenia, ako sú pevné disky, USB zariadenia, tablety, notebooky, mobilné telefóny, hodinky, slúchadlá, reproduktory, kreditné karty, magnetické identifikačné karty, atď., sú citlivé na magnetické polia a môžu byť trvalo poškodené alebo dočasne deaktivované, ak sú vystavené príliš silnému magnetickému poľu. Elektronické zariadenia nesmiete ukladať blízko magnetickej oblasti na podstavci monitora ani priamo na ňu.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFI LCD
	Veǐkost'	32"W (81 cm)
	Rozstup bodov 0,1845 mm (H) x 0,1845 mm (V)
	Jas	350 cd/m2 (charakteristicý)
	Krontrast 10000000:1 Max (ACM)
	Pozorovaci uhol 178° (H) 178° (V) (CR = 10)
	Doba odozvy 5 ms (G ku G)
	Typ panela IPS
	Video Analógové rozhranie R, G, B
	Horizontalá frekvencia DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz
	Vertíkalna frekvencia DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Farby displeja 1,07 miliardy farieb
Max. obnovovacia frekvencia bodov DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maximáline Rozlügenie DVI: 3840 x 2160 pri 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 pri 60 Hz
Technálgoria Plug & Play VESA DDCCI/DDC2B
Trieda energetickej Účinnosti		C
*Ročná spotreba energia		93 (kWh) (pre model so vystupom HDMI)
Spotreba energia	Režim zapnutia	44 W (charakteristicxy)
	Režim spánku 0,39 W (charakteristicxy)
	Režim vypnutia	0,32 W (charakteristicxy)
Vstrupý konektor		HDMI 19-kolíkový (iba model so vystupom HDMI)
		MHL (iba model so vystupom MHL)
		DVI (kábel Dual Link) 24-kolíkový (iba model s duálnym vystupom)
		DP (iba model so vystupom DP)
		Mini-DP (iba model so vystupom Mini-DP)
Vstrupý signál videa		Signál HDMI (iba model so vystupom HDMI) (volitefné)
		MHL (iba model so vystupom MHL) (Volitefné)
		Digitány signál (iba model s duálnym vystupom)
		DP (iba model so vystupom DP) (Volitefné)
		Mini-DP (iba model so vystupom Mini-DP) (volitefné)
Reproduktory		2 W x 2 (iba model so vystupom Audio) (volitefné)
USB		USB 3.0 x 4
Maximána veilkost' obrazovky		Horizontáne: 708,4 mm
		Vertíkalne: 398,5 mm
Zdroj napájania		100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádková teplota: 5 až 35 °CTeplota skladovanía: -20 až 60 °CTevidsková vlhkest: 10 % až 85 %
Rozmery		737,9 (§) x 473,4 - 623,4 (v) x 266,5 (h) mm
Hmotnost' (netto)		15,3 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +25° (iba v majyšom bode možno ponúknut' 25 stipůhov zaklopenia pre uhol elevácie)Olačanie: -60° až +60°Nastavenie výšky: 0 mm až 150 mmOdpojiteñý stojan: Ano (odpojiteñý stojan uvolñovany pomocou skrutky)
Vonkajšie ovládače	Prepláč/Tlačidlá	Tlačidlo zapnutiaVstupHlasilost' PONuka/ZadafPIP/Ukoncit'Kláves E (Empowering)
	Funkcie	KontrastJasOhniško (iba pre model s analógovym vystupom)Hodiny (iba pre model s analógovym vystupom)Horizontána poloha (iba pre model s analógovym vystupom)Virtíkalna poloha (iba pre model s analógovym vystupom)Zvišená ostrost'6-osóvá sýtost'6-osóvý odtrieñGamataTeplota fairoebsRGBPIP/PBPAcer eColor ManagementVýber vystupného signáluDDC/CI Zap/VypInformácie o displejiObrovenieSkoněenie
Všelky špecifikácie možu podliehat' zmenám bez predcházajuceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer. *Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
