B326HKB - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Bränd	Acer
Mudel	B326HKB
Ekraani suurus	32 tolli (81 cm)
Paneeli tüüp	TFT-LCD IPS
Maksimaalne eraldusvõime	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Tüüpiline heledus	350 cd/m²
Dünaamiline kontrastsus	100 000 000:1 (ACM)
Vaatenurk horisontaalne/vertikaalne	178° / 178° (CR=10)
Reageerimisaeg (hallist halli)	5 ms
Video sisendühendused	HDMI, MHL, DVI (kahekordne ühendus), DP, Mini-DP (vastavalt mudelile)
Sisseehitatud kõlarid	2 x 2 W (valikuline)
USB pordid	USB 3.0 x 4
Toiteallikas	100-240 V, 50/60 Hz
Energiatarve (töörežiim)	44 W (tüüpiline)
Energiatarve (ooterežiim)	0,39 W (tüüpiline)
Energiatõhususe klass	C
Mõõtmed (L x K x S)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Netokaal	15,3 kg
Reguleerimine	Kallutamine -5° kuni +25°, pööramine -60° kuni +60°, kõrgus 0 kuni 150 mm, eemaldatav jalg
Hooldus ja puhastamine	Kasutage pehmet lappi ja lahustivaba lahust; ärge pihustage vedelikku ekraanile. Vältige ammoniaaki või alkoholi.
Ohutusjuhised	Ärge jätke vihma ega niiskuse kätte; ärge vajutage ekraanile; ärge avage korpust.

Korduma kippuvad küsimused - B326HKB ACER

Mis tüüpi paneel on Acer B326HKB monitoril?

Monitor kasutab IPS (In-Plane Switching) TFT-LCD värvipaneeli, pakkudes laiu vaatenurki (178° horisontaalselt ja vertikaalselt).

Milline on maksimaalne toetatud eraldusvõime?

Maksimaalne eraldusvõime on 3840 x 2160 pikslit 60 Hz juures HDMI, DP või Mini-DP kaudu ja 30 Hz juures DVI kaudu.

Millised videoühendused on saadaval?

Ühendused hõlmavad HDMI, MHL, DVI (kahekordne ühendus), DisplayPort ja Mini-DisplayPort, vastavalt mudelile.

Kas monitoril on sisseehitatud kõlarid?

Jah, sellel on 2 x 2 vatti stereokõlarid (valikulised vastavalt mudelile).

Milline on energiatarve töö- ja ooterežiimis?

Töörežiimis on tüüpiline tarbimine 44 W. Ooterežiimis on see ligikaudu 0,39 W ja väljalülitatuna 0,32 W.

Kuidas ohutult LCD-ekraani puhastada?

Lülitage monitor välja ja ühendage lahti. Pihustage lahustivaba puhastuslahust pehmele lapile, seejärel pühkige ekraani õrnalt. Ärge kunagi kasutage ammoniaagil ega alkoholil põhinevaid tooteid ja ärge pihustage vedelikku otse ekraanile.

Millised on ergonoomilised reguleerimisvõimalused?

Monitor võimaldab kallutamist -5° kuni +25°, pööramist -60° kuni +60° ja kõrguse reguleerimist 0 kuni 150 mm. Jalg on eemaldatav.

Millised USB-pordid on saadaval?

Monitoril on 4 USB 3.0 porti välisseadmete ühendamiseks.

Kas monitor ühildub VESA standardiga?

Jah, see toetab VESA DDCCI/DDC2B standardit Plug-and-Play ja seinakinnituse jaoks (eemaldatav jalg).

Milline on monitori energiaklass?

Energiatõhususe klass on C, hinnangulise aastase tarbimisega 93 kWh (HDMI mudeli puhul).

KASUTUSJUHEND B326HKB ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. - Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-ekraanil VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4 °F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitorit ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
8. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva saki või sobiva mutrivõtmega. (valitud mudelitel)

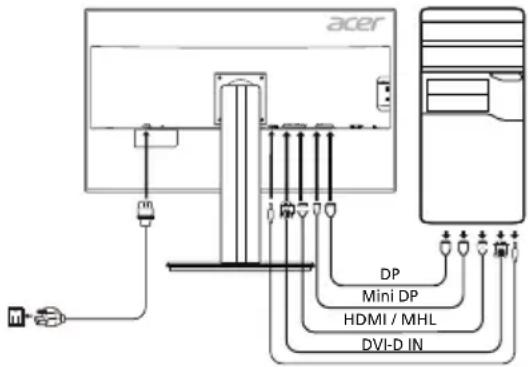

Monitorior arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendamine HDMI-kaabliga (ainult HDMI-/MHL-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage HDMI-/MHL-kaabel arvutiga. 2-2 Ühendamine DVI-kaabliga (ainult duaalsisendiga mudelitel) a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa. 2-3 Ühendamine DP-kaabliga (ainult DP-/Mini-DP-sisendiga mudelitel) a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-/Mini-DP-kaabel arvutiga. 3. Ühendage helikaabel. (ainult helisisendiga mudelitel) (valikuline) 4. Sisestage monitori toitekaabel monitori taga olevasse toitepessa. 5. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa. 6. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata.

Eeskirjad ja ohutusteatised

Nr Ikon Nimetus Kirjeldus
1, 2	O	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säusturežimiis, on indikaator kollane.
3	Input	Sisendi nupp	Vajutage sisendite vahel lülitumiseks.
4	Helitugevuse nupp		Vajutage, et helitugevuse liugastmik aktiveerida.
5	Menüüfunkspidid		Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uesti.
6	PIP	Pilt-pildis-režimi avamise kiirnupp / valjumisnupp	Kui menüü on avatud, suleb see nupp menüü. Kui menüü ei ole avatud, aktiveerib kiirnupp PIP pilt-pildis-režimi.
7	e	Režimivaliku kiirnupp Empowering	Režimivaliku kiirnupp Empowering avab menüü Acer eColor Management, kus saate stseenirežime valida.

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voolusid ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osa 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voolusid ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Konealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tähis näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumispunkti. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu viisil, mis kahjustab inimeste tervist ja keskkonda võimalikult vähe. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

Magnethoiatus

Teatud elektroonikaseadmed, näiteks kõvakettad, USB-seadmed, tahvelarvutid, sülearvutid, mobiiltelefonid, kellad, kõrvaklapid, kõlarid, krediitkaardid, magnetkaardid jne, on magnetväljade suhtes tundlikud ning võivad liiga tugevasse magnetvälja sattudes jäädavalt kahjustuda või ajutiselt kasutuskõlbmatuks muutuda. Elektroonikaseadmeid ei tohi paigutada monitori aluse magnetilisele alale ega selle lähedale.

TEHNILISED ANDMED

LCD-panel	Töppohimote Värviline 1FT LCD
	Suurus 32"W (81 cm)
	Piksili mõötmed 0,1845 mm (H) × 0,1845 mm (V)
	Heledus	350 cd/m2(tüpiline)
	Kontrastus Max 10000000:1 (ACM)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reageerimisaeg 5 ms (G-st G-ni)
	Paneeli tüp IPS
	Video R, G, B analogogliDES
	H-sagedus DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz
	V-sagedus DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Värvitäpsus 1,07 miljardit värvitoon
Pikslisagedus DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimaaine lahutusvöime DVI: 3840 x 2160 @ 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 @ 60 Hz
Isehäälestumine VESA DDCCI/DDC2B
Energiatōhususe klass		C
*Aastane energiatarve		93 (kWh) (HDMI-sisendiga mudelil)
Toitevöimsus	Sissellulitatuna	44 W (tüpiline)
	Puhkerežilmis	0,39 W (tüpiline)
	Väljalulitatuna	0,32 W (tüpiline)
Sisendpistik		19-kontaktiline HDMI (ainult HDMI-sisendiga mudelil)MHL (ainult MHL-sisendiga mudelil)24-kontaktiline DVI (kahe ühendusega) (ainult dualaisendiga mudelil)DP (ainult DP-sisendiga mudelil)Mini-DP (ainult Mini-DP sisendiga mudelil)
Video sisendsignaal		HDMI-signal (ainult HDMI-sisendiga mudelil) (valikuline)MHL (ainult MHL-sisendiga mudelil) (valikuline)Digitalisignaal (ainult dualaisendiga mudelil)DP (ainult DP-sisendiga mudelil) (valikuline)Mini-DP (ainult Mini-DP sisendiga mudelil) (valikuline)
Kölarid		2 W × 2 (ainult helisendiga mudelil) (valikuline)
USB		USB 3.0 × 4
Ekraani maksimaïsaln mõötmed		Horisontaalne: 708,4 mmVertikaalne: 398,5 mm
Toiteaillkas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töterperatuar: 5 °C kuni 35 °CSälitamistemperatuar: -20 °C kuni 60 °CÖhuniskus tõkeskkonas: 10% kuni 85%
Mõötmed		737,9 (L) × 473,4 kuni 623,4 (K) × 266,5 (S) mm
Mass (netomass)		15,3 kg (netomass)
Mehaanised andmed		Kaldenurk: -5" kuni +25" (kaldenurk 25 kraadi on saavutatav ainult monitori körgeimas asendis)Pördenurk: -60" kuni +60"Körguse reuleermisvahemik: 0 mm kuni 150 mmLahtivöetav jalg: jah (kruviga kinnitatav lahtivöetav jalg)
Füülised nupud	Lültid/nupud	ToitenuppSisendHelitugevusNopp Empowering
	Funktsionid	KontrastusHeledusTeravus (ainult analogosisendiga mudelil)Sagedus (ainult analogosisendiga mudelil)H-asend (ainult analogosisendiga mudelil)V-asend (ainult analogosisendiga mudelil)Ülteravus6-tejeline kūllastus6-tejeline toonGammaVärvtemperatuursRGBPIP/PBPAcer eColor ManagementVälu
Köiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt. *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
