B326HKB - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm
Märke	Acer
Modell	B326HKB
Skärmstorlek	32 tum (81 cm)
Paneltyp	TFT-LCD IPS
Maximal upplösning	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Typisk ljusstyrka	350 cd/m²
Dynamisk kontrast	100 000 000:1 (ACM)
Horisontell/vertikal betraktningsvinkel	178° / 178° (CR=10)
Svarstid (grå till grå)	5 ms
Videoingångskontakter	HDMI, MHL, DVI (dubbel länk), DP, Mini-DP (beroende på modell)
Inbyggda högtalare	2 x 2 W (tillval)
USB-portar	USB 3.0 x 4
Strömförsörjning	100-240 V, 50/60 Hz
Strömförbrukning (drift)	44 W (typisk)
Strömförbrukning (standby)	0,39 W (typisk)
Energiklass	C
Mått (B x H x D)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Nettovikt	15,3 kg
Justering	Lutning -5° till +25°, rotation -60° till +60°, höjdjustering 0 till 150 mm, avtagbart stativ
Underhåll och rengöring	Använd en mjuk trasa och en lösningsmedelsfri rengöringslösning; spraya inte vätska direkt på skärmen. Undvik ammoniak eller alkohol.
Säkerhetsanvisningar	Utsätt inte för regn eller fukt; tryck inte på skärmen; öppna inte höljet.

Vanliga frågor - B326HKB ACER

Vilken paneltyp har Acer B326HKB-skärmen?

Skärmen använder en IPS-panel (In-Plane Switching) TFT-LCD i färg, med breda betraktningsvinklar (178° horisontellt och vertikalt).

Vilken är den maximala upplösningen som stöds?

Den maximala upplösningen är 3840 x 2160 pixlar vid 60 Hz via HDMI, DP eller Mini-DP och vid 30 Hz via DVI.

Vilka typer av videoanslutningar finns tillgängliga?

Anslutningarna inkluderar HDMI, MHL, DVI (dubbel länk), DisplayPort och Mini-DisplayPort, beroende på modell.

Har skärmen inbyggda högtalare?

Ja, den har stereohögtalare på 2 x 2 watt (tillval beroende på modell).

Vilken är strömförbrukningen vid drift och standby?

Vid drift är den typiska förbrukningen 44 W. I standby är den cirka 0,39 W och i avstängt läge 0,32 W.

Hur rengör jag LCD-skärmen på ett säkert sätt?

Stäng av och koppla bort skärmen. Spraya en lösningsmedelsfri rengöringslösning på en mjuk trasa och torka sedan försiktigt av skärmen. Använd aldrig produkter som innehåller ammoniak eller alkohol, och spraya inte vätska direkt på skärmen.

Vilka ergonomiska justeringsalternativ finns?

Skärmen har lutning -5° till +25°, rotation -60° till +60° och höjdjustering 0 till 150 mm. Stativet är avtagbart.

Vilka USB-portar finns tillgängliga?

Skärmen är utrustad med 4 USB 3.0-portar för anslutning av kringutrustning.

Är skärmen kompatibel med VESA-standarden?

Ja, den stöder VESA DDCCI/DDC2B för Plug-and-Play och väggmontering (avtagbart stativ).

Vilken energiklass har skärmen?

Energiklassen är C, med en uppskattad årlig förbrukning på 93 kWh (för HDMI-modellen).

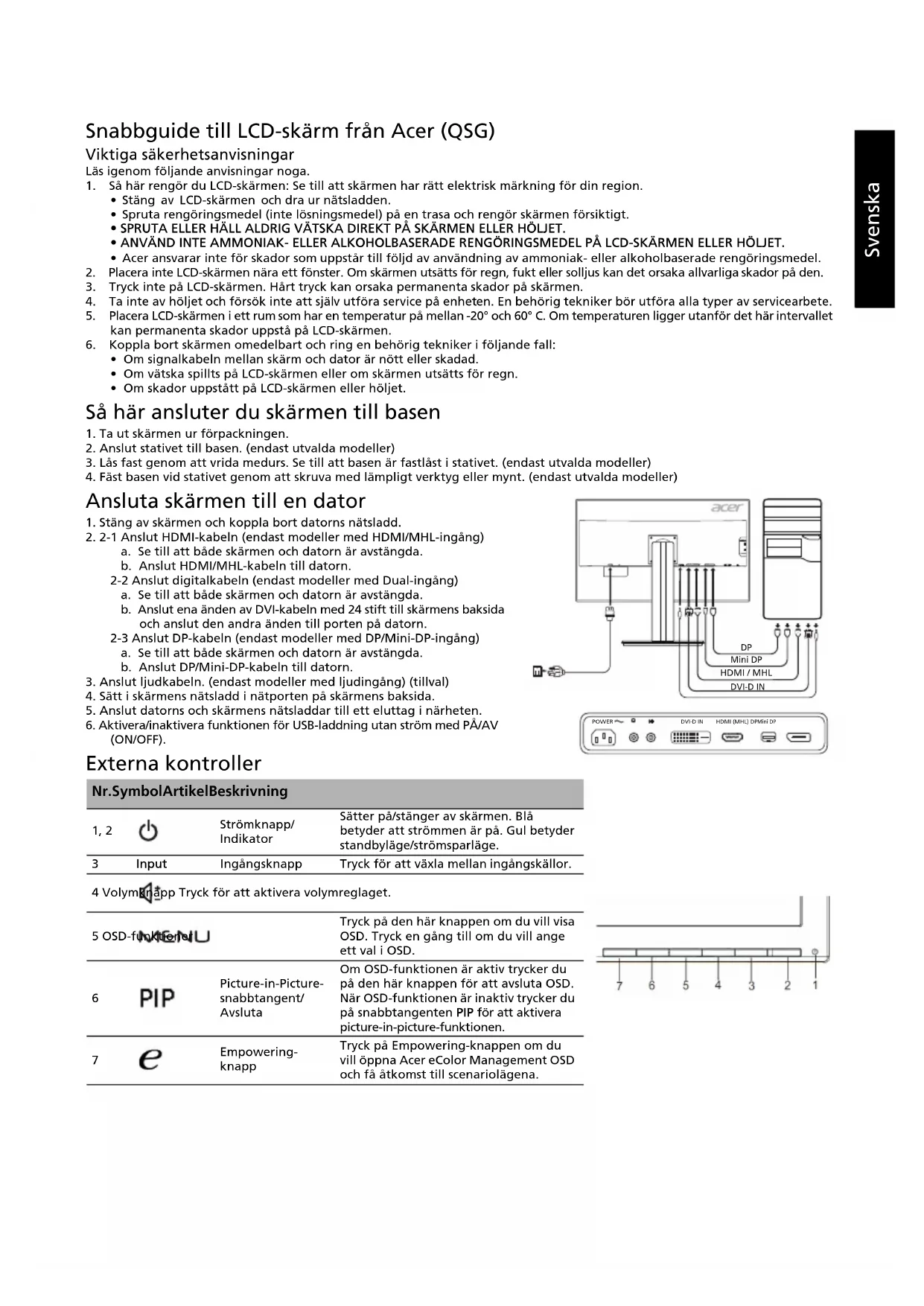

BRUKSANVISNING B326HKB ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärm och dator är nött eller skadad.
12. Om vätska spillts på LCD-skärmen eller om skärmen utsatts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

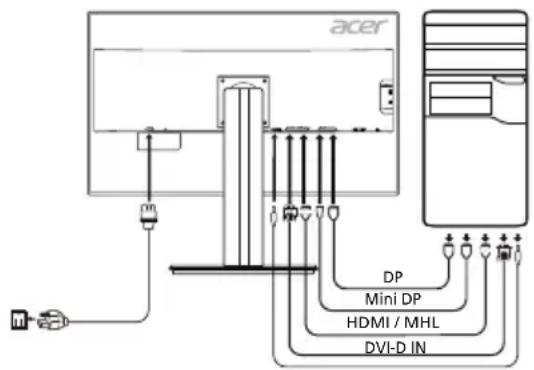

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln (endast modeller med HDMI/MHL-ingång)

a. Se till att både skärmen och datorn är avstängda.

Anslut HDMI/MHL-kabeln till datorn.

a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av DVI-kabeln med 24 stift till skärmens baksida och anslut den andra änden till porten på datorn.

2-3 Anslut DP-kabeln (endast modeller med DP/Mini-DP-ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP/Mini-DP-kabeln till datorn.

1. Anslut ljudkabeln. (endast modeller med ljudingång) (tillval)
2. Sätt skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
4. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF).

Externa kontroller

Nr. Symbol Artikel Beskrivning

1,2	O	Strömknapp/Indikator	Sätter på/stänger av skärmen. Blabetyder att strömmen är på. Gul betyderstandbyläge/strömsparläge.
3	Input	Ingångsknapp	Tryck För att växla mellan ingångskällor.

4 Volymknapp Tryck för att aktivera volymreglaget.

5 OSD-funktionen			Tryck på den här knappen om du vill visa OSD. Tryck en,gång till om du vill angeett val i OSD.
6	PIP	Picture-in-Picture-snabbtangent/Avsluta	Om OSD-funktionenär aktiv trycker du på den här knappenfor att avsgluta OSD. När OSD-funktionenär inaktivtrycker du på snabbtangenten PIPfor att aktivera picture-in-picture-funktionen.
7	e	Empowering-knapp	Tryck på Empowering-knappenom du vill öppna Acer eColor Management OSD och få atkomst till scenariolägena.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallsanteringsföretag eller affären där du köpte produkten.

Vissa elektroniska enheter, som exempelvis hårddiskar, USB-enheter, surfplattor, bärbara datorer, mobiltelefoner, klockor, hörlurar, högtalare, kreditkort, passerkort osv., är känsliga för magnetfält och kan skadas permanent eller tillfälligt eller inaktiveras tillfälligt om de utsätts för ett magnetfält som är för starkt. Elektroniska enheter ska inte placeras i närheten av eller direkt på det magnetiska området på skärmens basenhet.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 32"W (81 cm)
	Pixelavständ 0,1845 mm	(H) x 0,1845 mm (V)
	Ljustyralka	350 cd/m2(typisk)
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responsid 5 ms (G till G)
	Panellyp In-Plane Switching
	Video R, G, B, analogot	gränsnitt
	H-frekvens DVI: 31-89 KHz, HDMI/DP/MiniDP: 31-135 KHz
	V-frekvens DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Skärmfäger 1,07B färger
Pixelfrekvens DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Högsta upplösning DVI: 3840 x 2160 vid 30 Hz, HDMI/DP		(MiniDP: 3840 x 2160 vid 60 Hz)
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetklass C
*Ärlig energiförbrukning		93 (kWh) (for modeller med HDMI-ingång)
Energiförbrukning	På-läge	44 W (typiskt)
	Vilolåge	0,39 W (typiskt)
	Av-läge	0,32 W (typiskt)
Ingångskontakt		HDMI 19-stifts (endast modeller med HDMI-ingång)MHL (endast modeller med MHL-ingång)DVI (Dual Link) 24-stifts (endast modeller med Dual-ingång)DP (endast modeller med DP-ingång)Mini-DP (endast modeller med Mini-DP-ingång)
Videosignalsingång		HDMI-signal (endast modeller med HDMI-ingång) (tilbehör)MHL (endast modeller med MHL-ingång) (tilbehör)Digital signal (endast modeller med Dual-ingång)DP (endast modeller med DP-ingång) (tilbehör)Mini-DP (endast modeller med Mini-DP-ingång) (tilbehör)
Högtalare		2 W x 2 (endast modeller med ljudingång) (tilbehör)
USB		USB 3.0 x 4
Största skärmsstorlek		Horisontellt: 708,4 mmVertikalt: 398,5 mm
Strömkölla		100-240 V, 50/60 Hz
Miljofaktorer		Temperatur vid drift: 5° till 35°Ctemperatur vid forvarring: -20° till 60° CFuktighet vid drift: 10 % till 85 %
Mätt		737,9 (B) x 473,4 ~ 623,4 (H) x 266,5 (D) mm
Vikt (netto)		15,3 kg (netto)
Mekaniska specificationer		Lutninq: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakåtlutning på25 grader upppnas)Vridning: -60° till +60°Hödljustering: 0 mm till 150 mmAvtagbart fotstativ: Ja (avtagbart fotstativ med skruvkoppling)
Externala Kontroller	Reglage/knappar	StrömknappInängVolymMengy/ReturPIP/AvslutaE-knapp (Empowering)
	Funktioner	KronltsLusstyrkaFokus (endast modeller med analog ingång)Klocka (endast modeller med analog ingång)H-position (endast modeller med analog ingång)V-position (endast modeller med analog ingång)Superskärpa6-axlad fãrgmättnad6-axlad fãrgtonGammaFãrgtemperatursRGBPIP/PBPAcer eColor Management
Alla specificationer kanalandatan foregånde meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt. *Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
