B326HKB - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD
Marca	Acer
Modelo	B326HKB
Tamaño de la pantalla	32 pulgadas (81 cm)
Tipo de panel	TFT-LCD IPS
Resolución máxima	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Luminosidad típica	350 cd/m²
Contraste dinámico	100 000 000:1 (ACM)
Ángulo de visión horizontal/vertical	178° / 178° (CR=10)
Tiempo de respuesta (gris a gris)	5 ms
Conectores de entrada de video	HDMI, MHL, DVI (doble enlace), DP, Mini-DP (según modelo)
Altavoces integrados	2 x 2 W (opcional)
Puertos USB	USB 3.0 x 4
Alimentación	100-240 V, 50/60 Hz
Consumo eléctrico (encendido)	44 W (típico)
Consumo eléctrico (en espera)	0,39 W (típico)
Clase de eficiencia energética	C
Dimensiones (An x Al x P)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Peso neto	15,3 kg
Ajuste	Inclinación -5° a +25°, rotación -60° a +60°, altura 0 a 150 mm, pie desmontable
Mantenimiento y limpieza	Usar un paño suave y una solución sin solventes; no rociar líquido sobre la pantalla. Evitar el amoníaco o el alcohol.
Instrucciones de seguridad	No exponer a la lluvia o la humedad; no presionar la pantalla; no abrir la carcasa.

Preguntas frecuentes - B326HKB ACER

¿Cuál es el tipo de panel del monitor Acer B326HKB?

El monitor utiliza un panel IPS (In-Plane Switching) TFT-LCD a color, que ofrece ángulos de visión amplios (178° horizontales y verticales).

¿Cuál es la resolución máxima admitida?

La resolución máxima es de 3840 x 2160 píxeles a 60 Hz a través de HDMI, DP o Mini-DP, y a 30 Hz a través de DVI.

¿Qué tipos de conexiones de video están disponibles?

Las conexiones incluyen HDMI, MHL, DVI (doble enlace), DisplayPort y Mini-DisplayPort, según el modelo.

¿El monitor tiene altavoces integrados?

Sí, tiene altavoces estéreo de 2 x 2 vatios (opcionales según el modelo).

¿Cuál es el consumo eléctrico en encendido y en espera?

En encendido, el consumo típico es de 44 W. En espera, es de aproximadamente 0,39 W y en apagado de 0,32 W.

¿Cómo limpiar la pantalla LCD de forma segura?

Apague y desconecte el monitor. Rocíe una solución de limpieza sin solventes sobre un paño suave, luego limpie la pantalla suavemente. Nunca use productos a base de amoníaco o alcohol, y no rocíe líquido directamente sobre la pantalla.

¿Cuáles son las opciones de ajuste ergonómico?

El monitor permite una inclinación de -5° a +25°, una rotación de -60° a +60° y un ajuste de altura de 0 a 150 mm. El pie es desmontable.

¿Cuáles son los puertos USB disponibles?

El monitor está equipado con 4 puertos USB 3.0 para conectar periféricos.

¿El monitor es compatible con el estándar VESA?

Sí, es compatible con el estándar VESA DDCCI/DDC2B para Plug-and-Play y montaje en pared (pie desmontable).

¿Cuál es la clase energética del monitor?

La clase de eficiencia energética es C, con un consumo anual estimado de 93 kWh (para el modelo HDMI).

MANUAL DE USUARIO B326HKB ACER

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podrá causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60° C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

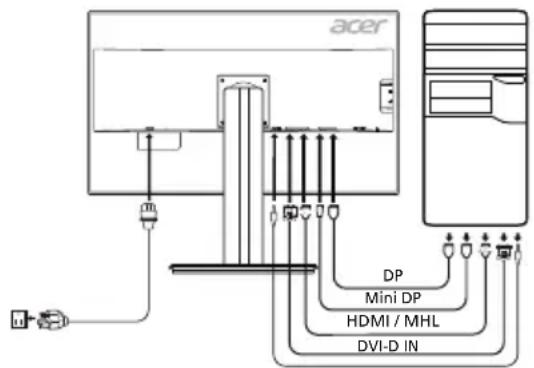

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte un cable HDMI (solo modelos con entrada HDMI/MHL)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable HDMI/MHL al ordenador.

2-2 Conecte un cable digital (solo modelos con entrada dual)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte un extremo del cable DVI de 24 clavijas a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-3 Conecte un cable DP (solo modelos con entrada DP/Mini-DP)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP/Mini-DP al ordenador.

1. Conecte el cable de audio. (Solo modelos con entrada de audio) (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
4. Seleccione Carga USB en estado de apagado ON/OFF para activar o desactivar la función de Carga USB en estado de apagado.

Controles externos

N.°IconoElementoDescripción
1, 2	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbár indica el modo de espera/ahorro de energia.
3 Input Botón de entrada		Pulse para cambio entre las fuentes de entrada.
4 Botón de volumen		Pulse para activar la escalá desplazable de volumen.
5 Función de OSD		Pulse para ver el OSD. Vuelva a pulsar para realizar una selección en el OSD.
6 PILP	Tecla de acceso=rápidoImagen en imagen/Salir	Si el OSD está activo, pulse para salir del OSD. Una vez está inactivo el OSD, pulse la tecla de acceso rápido PIP para activar la funcionaImagen en imagen.
7 Tecla Empowering		Pulse la tecla Empowering paraAbrir el OSD de Acer eColor Management y acceder a los ScENARIO Modes.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. No obstante, no se puede garantizar que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el dispositivo, el usuario debe intentar solucionar las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a los dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utilizan con periféricos sin certificado, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que pueda provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

Mensaje de advertencia sobre fuentes magnéticas

Ciertos aparatos electrónicos, como discos duros, dispositivos USB, tablets, portátiles, teléfonos móviles, relojes, auriculares, altavoces, tarjetas de crédito, tarjetas de identificación magnéticas, etc., son sensibles a los campos magnéticos y podrían sufrir daños temporales o permanentes si se exponen a campos magnéticos muy fuertes. No debe colocar dispositivos electrónicos cerca de la zona magnética de la base del monitor o sobre ella.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion Pántalla LCD TFT en color
	Tamaño 32"W (81 cm)
	Distancia entre pixeles 0,1845 mm (horizontal) x 0,1845 mm (vertical)
	Brillo	350 cd/m2(tipico)
	Contraste 10000000:1 Max. (ACM)
	Angulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 5 ms (G a G)
	Tipo de panel In-Plane Switching
	Video Interfaz analógica R, G, B
	Frecuencia H DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz
	Frecuencia V DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Colores de la pantalla 1,07 b
Reloj de punto DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Resolución máximo DVI: 3840 x 2160 @ 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Clase de eficiencia energetica C
*Consumo de energia anual		93 (kWh) (para el Modelo de entrada HDMI)
Consumo de energia	modo encendido	44 W (tipico)
	Mode de suspensión	0,39 W (tipico)
	Mode apagado	0,32 W (tipico)
Conectar de entrada		HDMI de 19 clavijas (solo el Modelo de entrada HDMI) MHL (solo el Modelo de entrada MHL) DVI (Dual Link) de 24 clavijas (solo el Modelo de entrada dual) DP (solo el Modelo de entrada DP) Mini-DP (solo el Modelo de entrada Mini-DP)
Señal de entrada de video		Señal HDMI (solo el Modelo de entrada HDMI) (Optional) MHL (solo el Modelo de entrada MHL) (Optional) Señal digital (solo el Modelo de entrada dual) DP (solo el Modelo de entrada DP) (Optional) Mini-DP (solo el Modelo de entrada Mini-DP) (Optional)
Altavoces		2 W x 2 (Solo-modelo de entrada de audio) (Optional)
USB		USB 3.0 x 4
Tamaño máximo de pantalla		Horizontal: 708,4 mm Vertical: 398,5 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funcionaimiento: de 5° a 35°C Temperatura de almacenimiento: de -20° a 60°C Humedad de funcionaimiento: entre el 10% y el 85%
Dimensiones		737,9 (ancho) x 473,4 ~ 623,4 (alto) x 266,5 (diagonal) mm
Peso (peso neto)		15,3 kg (neto)
Especillas de funcionaimiento		Inclínacion: de -5° a +25° (el grado de inclinación máximo en el punto más alto es de 25 grados) Giro: de -60° a +60° Ajuste de alta: de 0 mm a 150 mm Soporte extraible: Sí (soporte extraile con tornillo)
Controles externos	Interruptor/Botones	Botón de encendido Entrada Volumen Contraste Brillo Nitidiz (solo en el Modelo de entrada analógica) Reloj (solo en el Modelo de entrada analógica) H. Posición (solo en el Modelo de entradaanalógica) V. Posición (solo en el Modelo de entradaanalógica) Supernitidiz Satur. 6 ejes Matiz de 6 ejes Gamma Temp. Color sRGB PI/PBP Acer eColor Management Menú/Intro PIP/Salida Tecla E (Empowering)
	Funciones
Todas las specifications están susujetas a Cambiosis sin作為 previo.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

*El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

Aviso: usuarios en Canadá

Este aparato digital de Clase B cumple con la ICES-003 canadiense.

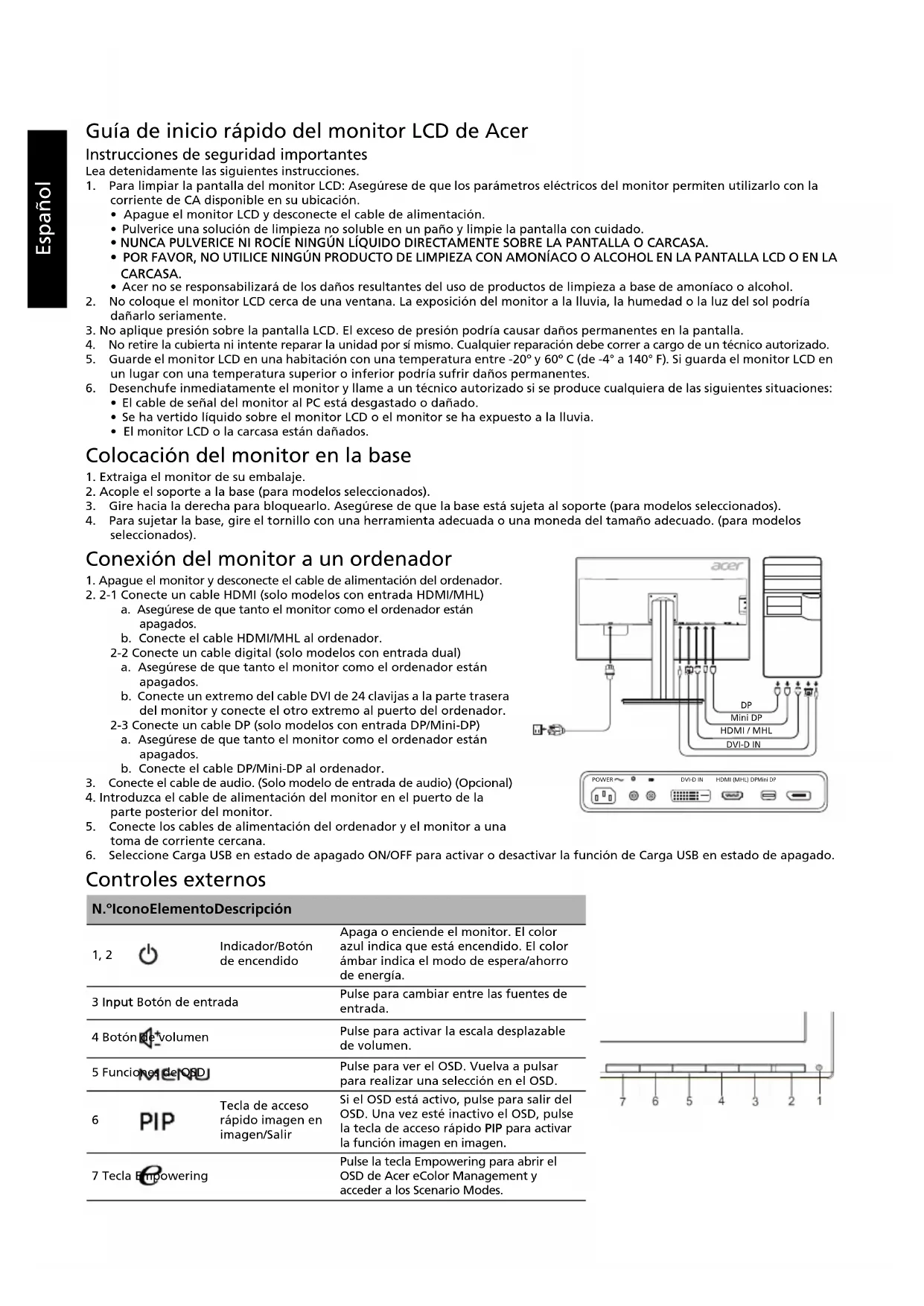

Guía de inicio rápido del monitor LCD Acer

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU): B326HK xxxxxx;

(x = 0 9,a z,A Z,0 en blanco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado las normas pertinentes:

☑ Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN55024:2010

EN61000-3-2:2014 Clase D

EN61000-3-3:2013

☑ Directiva de baja tensión: 2014/35/UE EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 ☑ Directiva RoHS: 2011/65/UE EN50581:2012 ☑ Directiva ErP: 2009/125/CE Reglamento (CE) Nº 1275/2008; EN 50564:2011

Año para empezar a aplicar el marcado CE: 2017.
