Termék típusa	LCD monitor
Márka	Acer
Modell	B326HKB
Képernyő mérete	32 hüvelyk (81 cm)
Panel típusa	TFT-LCD IPS
Maximális felbontás	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Tipikus fényerő	350 cd/m²
Dinamikus kontraszt	100 000 000:1 (ACM)
Vízszintes/függőleges látószög	178° / 178° (CR=10)
Válaszidő (szürkétől szürkéig)	5 ms
Videó bemeneti csatlakozók	HDMI, MHL, DVI (kettős link), DP, Mini-DP (modelltől függően)
Beépített hangszórók	2 x 2 W (opcionális)
USB portok	USB 3.0 x 4
Tápellátás	100-240 V, 50/60 Hz
Energiafogyasztás (üzem)	44 W (tipikus)
Energiafogyasztás (készenlét)	0,39 W (tipikus)
Energiahatékonysági osztály	C
Méretek (Sz x Ma x Mé)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Nettó tömeg	15,3 kg
Állítási lehetőségek	Döntés -5° és +25° között, forgatás -60° és +60° között, magasság 0 és 150 mm között, kivehető talp
Karbantartás és tisztítás	Használjon puha ruhát és oldószermentes tisztítószert; ne permetezzen folyadékot a képernyőre. Kerülje az ammóniát vagy alkoholt.
Biztonsági előírások	Ne tegye ki esőnek vagy nedvességnek; ne nyomja meg a képernyőt; ne nyissa ki a házat.

Gyakran ismételt kérdések - B326HKB ACER

Mi az Acer B326HKB monitor panel típusa?

A monitor egy IPS (In-Plane Switching) TFT-LCD színes panelt használ, széles látószöget biztosítva (178° vízszintes és függőleges).

Mi a támogatott maximális felbontás?

A maximális felbontás 3840 x 2160 pixel 60 Hz-en HDMI, DP vagy Mini-DP esetén, és 30 Hz-en DVI esetén.

Milyen videó csatlakozási típusok állnak rendelkezésre?

A csatlakozók közé tartozik a HDMI, MHL, DVI (kettős link), DisplayPort és Mini-DisplayPort, modelltől függően.

Rendelkezik a monitor beépített hangszórókkal?

Igen, rendelkezik 2 x 2 watt sztereó hangszórókkal (modelltől függően opcionális).

Mi az energiafogyasztás üzemmódban és készenlétben?

Üzemmódban a tipikus fogyasztás 44 W. Készenlétben körülbelül 0,39 W, kikapcsolt állapotban 0,32 W.

Hogyan tisztítsa biztonságosan az LCD képernyőt?

Kapcsolja ki és húzza ki a monitort. Permetezzen oldószermentes tisztítószert egy puha ruhára, majd óvatosan törölje le a képernyőt. Soha ne használjon ammóniát vagy alkoholt tartalmazó termékeket, és ne permetezzen folyadékot közvetlenül a képernyőre.

Milyen ergonómiai állítási lehetőségek vannak?

A monitor lehetővé teszi a döntést -5° és +25° között, a forgatást -60° és +60° között, valamint a magasság állítását 0 és 150 mm között. A talp kivehető.

Milyen USB portok állnak rendelkezésre?

A monitor 4 USB 3.0 porttal van felszerelve perifériák csatlakoztatásához.

Kompatibilis a monitor a VESA szabvánnyal?

Igen, támogatja a VESA DDCCI/DDC2B szabványt a Plug-and-Play és a falra szereléshez (kivehető talp).

Mi a monitor energiaosztálya?

Az energiahatékonysági osztály C, éves becsült fogyasztás 93 kWh (HDMI modell esetén).

HASZNÁLATI ÚTMUTATÓ B326HKB ACER

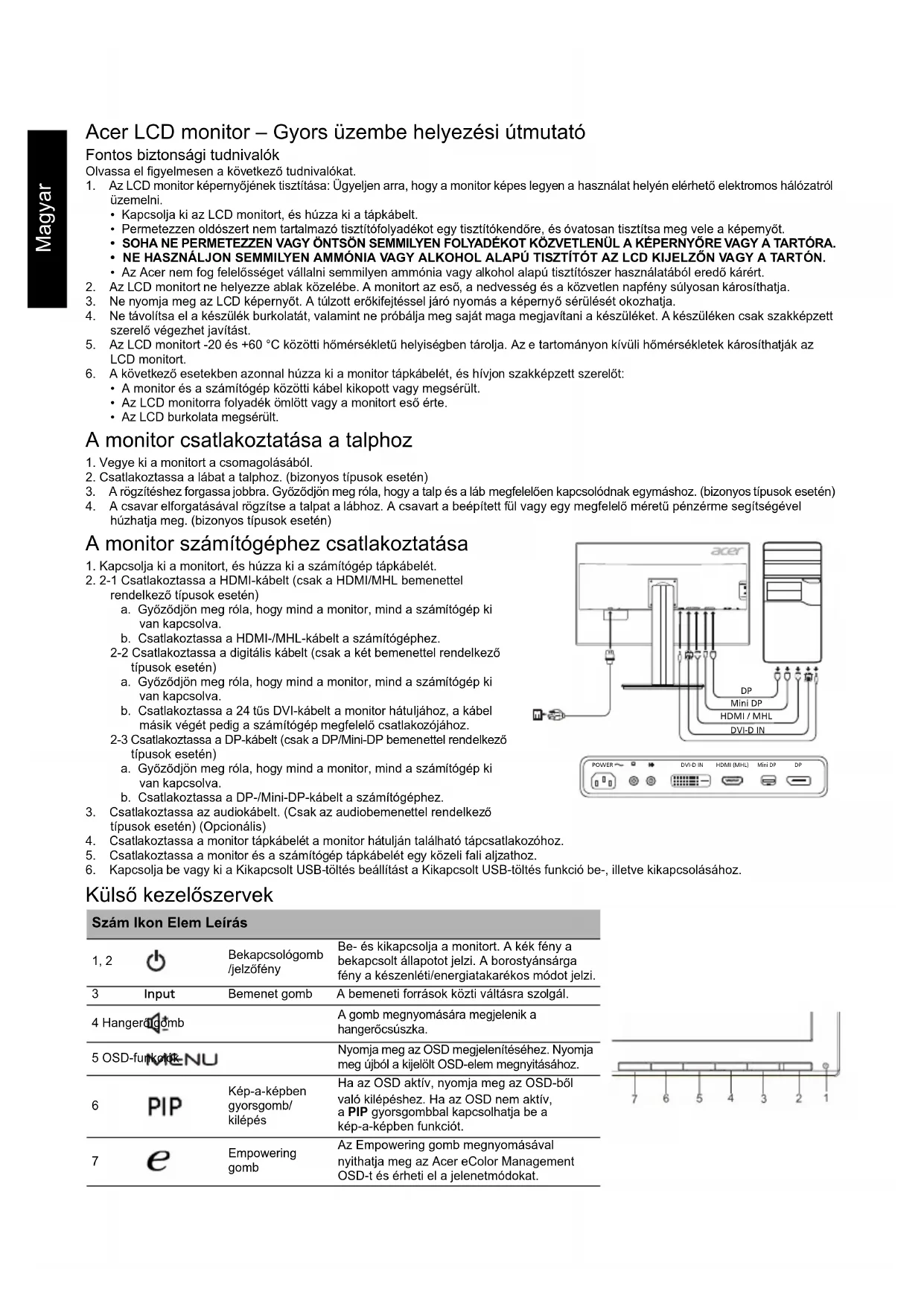

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
3. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
4. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
5. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napsütés súlyosan károsíthatja.
6. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
7. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
8. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
9. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
10. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
11. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
12. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

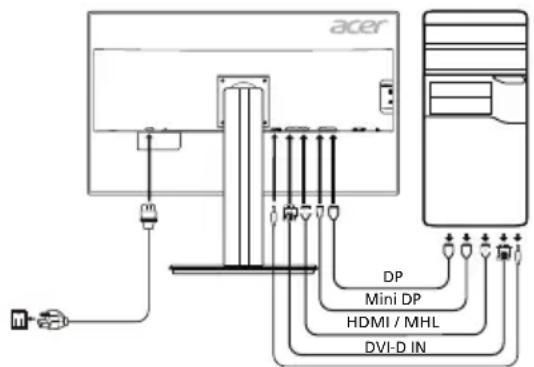

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 Csatlakoztassa a HDMI-kábelt (csak a HDMI/MHL bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-/MHL-kábelt a számítógéphez.

2-2 Csatlakoztassa a digitális kábelt (csak a két bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a 24 tűs DVI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 Csatlakoztassa a DP-kábelt (csak a DP/Mini-DP bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-/Mini-DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (Csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

Külső kezelőszervek

Szám Ikon Elem Leírás

1,2		Bekapcsológomb /jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsolt állapot jerzi. A borostyánsárga fény a készenlétí/energiatakarékos módot jerzi.
3	Input	Bemenet gomb	A bemeneti források kőtzi valtásra szolgál.
4 Hangeradgomb			A gomb megnyomására megjelenik a hangerócsuszka.
5 OSD-funkorteNU			Nyomja meg az OSD megjelenítéséhez. Nyomja meg üjból a kijelölt OSD-element megnyitásához.
6	PIP	Kép-a-képben gyorsgomb/ kilépés	Ha az OSD aktiv, nyomja meg az OSD-böl való kilépéshez. Ha az OSD nem aktiv, a PIP gyorsgombbal kapcsolhatja be a kép-a-képben funkciót.
7		Empowering gomb	Az Empowering gomb megnyomásával nyithatja meg az Acer eColor Management OSD-t és érheti el a jelenetmödkat.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiaval kapcsolatos termék környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtató stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

Mágnesekkel kapcsolatos figyelmeztetés

Bizonyos elektronikus eszközök, így például a merevlemezek, USB-s eszközök, táblagépek, laptopok, mobiltelefonok, órák, fülhallgatók, hangszórók, bankkártyák, mágneses elven működő azonosítókártyák stb. érzékenyek a mágneses térre, és a túl erős mágneses tér károsíthatja azokat, illetve ideiglenesen zavarhatja a működésüket. A monitor talpának mágneses területére és annak közelébe ne helyezzen elektronikai eszközöket.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Szines	TFT LCD
	Méret 32"W (81 cm)
	Képpontmétret	0,1845 mm (vīzszintés) x 0,1845 mm (fuggöleges)
	Fényerő	350 cd/m2(jellemző)
	Kontraszt Max. 100 000 000:00:1 (ACM)
	Belekinlési szög	178° (vīzszintes) 178° (fuggöleges) (CR=10)
	Válaszidő 5 ms (G-G)
	Panellípus IPS
	Videó R, G, B analóg felület
	Vísztintes frekvencia DVI	31-89 KHz, HDMI/DP/MiniDP: 31-135 KHz
	Fuggöleges frekvencia DVI	HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Megjelenithető színek 1,07 milliard szín
Videoórájel DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maximális felbontás DVI: 3840 x 2160 30 Hz-en, HDMI/DP/MiniD	P: 3840 x 2160 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságosság besorolás C
*Éves energiafogyasztás		93 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Energiafogyasztás	Bekapcsolt állapot	44 W (jellemző)
	Alvó állapot	0,39 W (jellemző)
	Kikapcsolt állapot	0,32 W (jellemző)
Bemeneti csatlakozó		19 tús HDMI (csak a HDMI bemenettel rendelkező típusnál)
		MHL (csak az MHL bemenettel rendelkező típusnál)
		24 tús DVI (Dual Link) (csak a két bemenettel rendelkező típusnál)
		DP (csak a DP bemenettel rendelkező típusnál)
		Mini-DP (csak a Mini-DP bemenettel rendelkező típusnál)
Bemeneti videojel		HDMI-jel (csak a HDMI bemenettel rendelkező típusnál) (opcionális)
		MHL (csak az MHL bemenettel rendelkező típusnál) (opcionális)
		Digitalis jel (csak a két bemenettel rendelkező típusnál)
		DP (csak a DP bemenettel rendelkező típusnál) (opcionális)
		Mini-DP (csak a Mini-DP bemenettel rendelkező típusnál) (opcionális)
Hangszörök		2 W × 2 (Csak az audiobemenetell rendelkező típusok esetén) (Opcionális)
USB-csatlakozó		USB 3.0 x 4
Maximális képernyömérét		Vísztintesen: 708,4 mm
		Fuggölegesen: 398,5 mm
Áramforrás		100-240 V, 50/60 Hz
Környezetre vonatkozó kõveteilmények:		Mūkódési hämér séklet: 5-35 °CTárolas hämér séklet: -20-60 °CMūkódési páratartalom: 10-85%
Mérétek		737,9 (szé) x 473,4 - 623,4 (ma) x 266,5 (mé) mm
Tömeg (netto)		15,3 kg (netto)
Mechanical jellemzök		Döles: -5° és +25° között (Csak a készülék legmagasabb pontján mérhető 25 fokos dölészög)Elfordulás: -60° és +60° közöttMagasságbeallitás: 0-150 mm
		Levehető talp: Igen (Csavaros rögzítésü levehető talp)
Külső kezelöszervek	Kapcsoló/gombok	Bekapcsológomb
		Bemenet
		Hangerő
	Funkciok	Kontraszl
		Fényerő
		Fókusz (csak az analogóg bemenetú típuson)
		Örajel (csak az analogóg bemenetú típuson)
		Vizszintes poziác (csak az analogóg bemenetú típuson)
		Fuggöleges poziác (csak az analogóg bemenetú típuson)
		Szuper élesség
		6 tengelyes tellettseteg
		6 tengelyes szinámyalat
		Gamma
		Szinhömerséklet
		sRGB
		PIIP/PBP
		Acer eColor Management
A műszaki adatok értesités někúvaltozhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyen található kézikönyvek és egyéb dokumentumok.

^* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
