Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	B326HKB
Μέγεθος οθόνης	32 ίντσες (81 cm)
Τύπος πάνελ	TFT-LCD IPS
Μέγιστη ανάλυση	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Τυπική φωτεινότητα	350 cd/m²
Δυναμική αντίθεση	100 000 000:1 (ACM)
Γωνία θέασης οριζόντια/κάθετη	178° / 178° (CR=10)
Χρόνος απόκρισης (γκρι σε γκρι)	5 ms
Υποδοχές εισόδου βίντεο	HDMI, MHL, DVI (διπλής σύνδεσης), DP, Mini-DP (ανάλογα με το μοντέλο)
Ενσωματωμένα ηχεία	2 x 2 W (προαιρετικά)
Θύρες USB	USB 3.0 x 4
Τροφοδοσία	100-240 V, 50/60 Hz
Κατανάλωση ρεύματος (λειτουργία)	44 W (τυπική)
Κατανάλωση ρεύματος (αναμονή)	0,39 W (τυπική)
Κατηγορία ενεργειακής απόδοσης	C
Διαστάσεις (Π x Υ x Β)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Καθαρό βάρος	15,3 kg
Ρύθμιση	Κλίση -5° έως +25°, περιστροφή -60° έως +60°, ύψος 0 έως 150 mm, αφαιρούμενη βάση
Συντήρηση και καθαρισμός	Χρησιμοποιήστε ένα μαλακό πανί και ένα διάλυμα χωρίς διαλύτη· μην ψεκάζετε υγρό στην οθόνη. Αποφύγετε την αμμωνία ή το οινόπνευμα.
Οδηγίες ασφαλείας	Μην εκθέτετε σε βροχή ή υγρασία· μην πιέζετε την οθόνη· μην ανοίγετε το περίβλημα.

Συχνές ερωτήσεις - B326HKB ACER

Ποιος είναι ο τύπος πάνελ της οθόνης Acer B326HKB;

Η οθόνη χρησιμοποιεί ένα πάνελ IPS (In-Plane Switching) TFT-LCD έγχρωμο, προσφέροντας μεγάλες γωνίες θέασης (178° οριζόντια και κάθετα).

Ποια είναι η μέγιστη υποστηριζόμενη ανάλυση;

Η μέγιστη ανάλυση είναι 3840 x 2160 pixel στα 60 Hz μέσω HDMI, DP ή Mini-DP, και στα 30 Hz μέσω DVI.

Ποιοι τύποι συνδέσεων βίντεο είναι διαθέσιμοι;

Οι συνδέσεις περιλαμβάνουν HDMI, MHL, DVI (διπλής σύνδεσης), DisplayPort και Mini-DisplayPort, ανάλογα με το μοντέλο.

Διαθέτει η οθόνη ενσωματωμένα ηχεία;

Ναι, διαθέτει στερεοφωνικά ηχεία 2 x 2 watts (προαιρετικά ανάλογα με το μοντέλο).

Ποια είναι η κατανάλωση ρεύματος σε λειτουργία και αναμονή;

Σε λειτουργία, η τυπική κατανάλωση είναι 44 W. Σε αναμονή, είναι περίπου 0,39 W και σε απενεργοποίηση 0,32 W.

Πώς να καθαρίσετε με ασφάλεια την οθόνη LCD;

Απενεργοποιήστε και αποσυνδέστε την οθόνη. Ψεκάστε ένα διάλυμα καθαρισμού χωρίς διαλύτη σε ένα μαλακό πανί και στη συνέχεια σκουπίστε απαλά την οθόνη. Μη χρησιμοποιείτε ποτέ προϊόντα με βάση την αμμωνία ή το οινόπνευμα και μην ψεκάζετε υγρό απευθείας στην οθόνη.

Ποιες είναι οι επιλογές εργονομικής ρύθμισης;

Η οθόνη επιτρέπει κλίση -5° έως +25°, περιστροφή -60° έως +60° και ρύθμιση ύψους 0 έως 150 mm. Η βάση είναι αφαιρούμενη.

Ποιες είναι οι διαθέσιμες θύρες USB;

Η οθόνη είναι εξοπλισμένη με 4 θύρες USB 3.0 για σύνδεση περιφερειακών.

Είναι η οθόνη συμβατή με το πρότυπο VESA;

Ναι, υποστηρίζει το πρότυπο VESA DDCCI/DDC2B για Plug-and-Play και τοποθέτηση σε τοίχο (αφαιρούμενη βάση).

Ποια είναι η ενεργειακή κλάση της οθόνης;

Η κατηγορία ενεργειακής απόδοσης είναι C, με εκτιμώμενη ετήσια κατανάλωση 93 kWh (για το μοντέλο HDMI).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B326HKB ACER

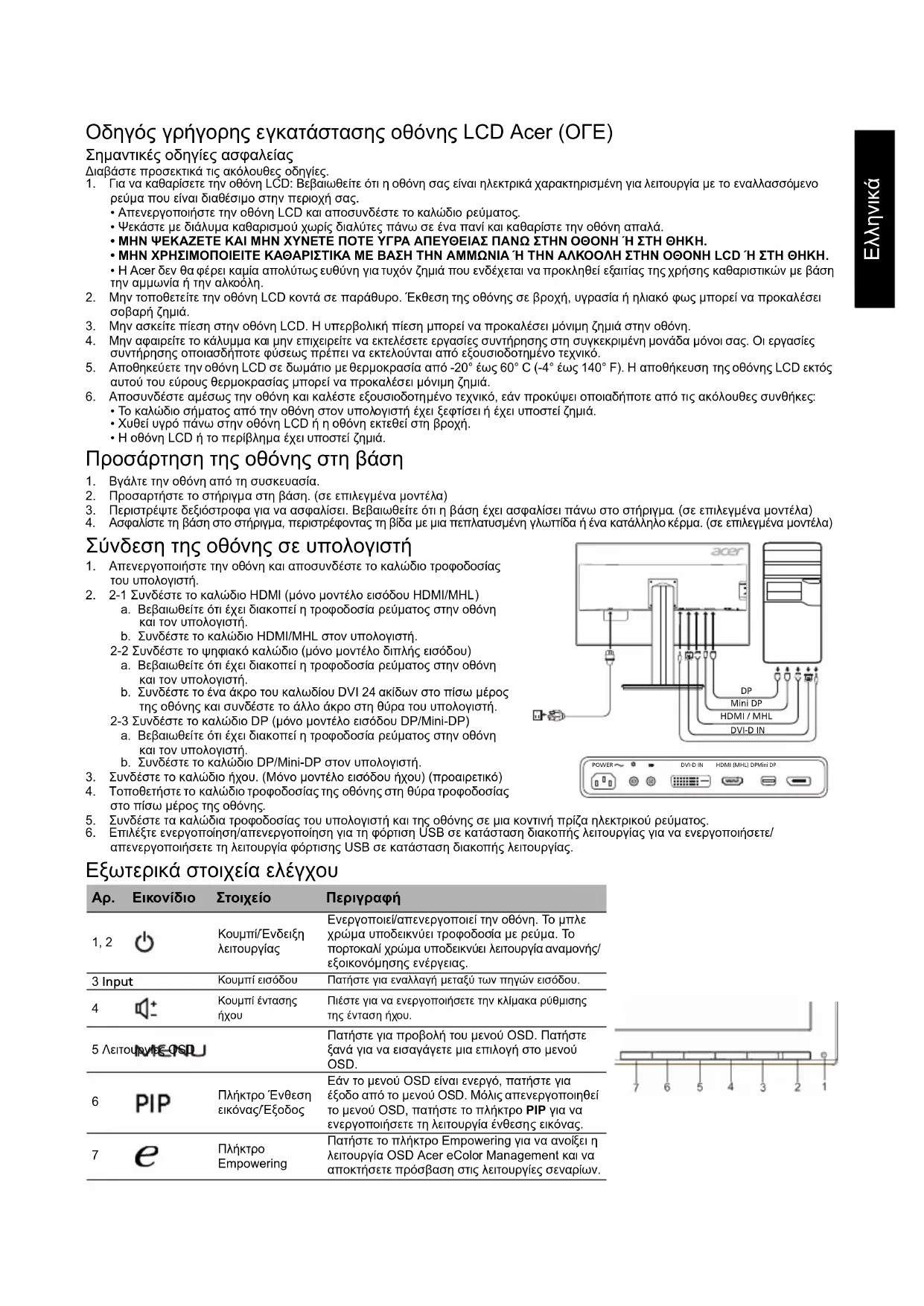

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (ΟΓΕ)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε τις παρακάτω οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διάλυτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΕΚΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΣΥΝΕΤΕ ΤΗΝ ΥΠΑ ΑΝΕΥΘΕΑΣ ΙΑΝΘ ΣΤΗΝ ΟΘΟΝΗ Η ΣΤΗ ΘΗΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ. Η Acer δεν φέρει ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
6. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει ζημιά στην οθόνη.
8. Μην απαιτείτε το καύσιμο και μην επιχειείτε να εκτελέσετε εργασίες συντήρησης σε οιοδήποτε σημείο. Ο εργάτης συντήρησης οιασδήποτε φύσεως πρέπει να εκλούεται από το εσωτερικό του βενζινοκίνητου τεχνικού.
9. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
10. Ανοίξτε τον οδηγό και καλώς εξοικοδοτημένο τεχνικό, ευπροσώπως απόλυτες απόλυτες συνήθεις

Το κάλυμμα ή το προστατευτικό της οθόνης έχει υποστεί ζημιά ή έχει υποστεί ζημιά. Χύθηκε υγρό πάνω στην οθόνη LCD ή η οθόνη εκτέθηκε σε βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προετοιμασία της βάσης

1. Βγάλτε την οθόνη από τη συσκευασία.
2. Πιέστε το στόμιο στο βάθος. (ή Επιλεγμένα Τέλη)
3. Περιοδική επιθεώρηση για να ασφαλίσει. Βεβαιωθείτε ότι ο πείρος έχει ασφαλίσει πριν από το στήριγμα. (επαναλαμβανόμενα)
4. Αφαιρείτε τη βάση ή το ότο από το πριόνι, περιστρέφοντας τη βίδα ασφαλείας της λαβής ή ένα κατάλληλο κλειδί. (Επανεγκατεστημένα συστήματα)

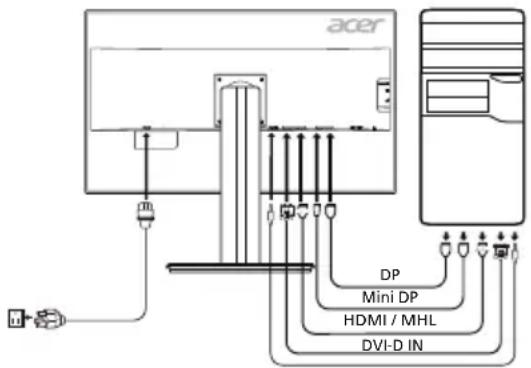

Σύνδεση της οθόνης στον υπολογιστή

1. ΑΤΕΒΕργοντάς την οθόνη και αποσυνδέοντας καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Συνδέστε το καλώδιο HDMI (μόνο μοντέλο εισόδου HDMI/MHL)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο HDMI/MHL στον υπολογιστή.

2-2 Συνδέστε το ψηφιακό καλώδιο (μόνο μοντέλο εισόδου DVI)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το ένα άκρο του καλωδίου DVI 24 ακίδων στην υποδοχή της οθόνης και συνδέστε το άλλο άκρο στην υποδοχή του υπολογιστή.

2-3 Συνδέστε το καλώδιο DP (μόνο μοντέλο εισόδου DP/Mini-DP)

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και τον υπολογιστή. β. Συνδέστε το καλώδιο DP/Mini-DP στον υπολογιστή.

1. Συνδέστε το καλώδιο ήχου. (Μόνο για είσοδο ήχου) (Προαιρετικό)
2. Τοποθετήστε το καλώδιο παροχής ρεύματος στην υποδοχή παροχής ρεύματος στο πίσω μέρος της οθόνης.
4. Ενεργοποιήστε/απενεργοποιήστε για τη λειτουργία USB εξοικονόμησης διακοπής λειτουργίας για να ενεργοποιήσετε τη λειτουργία λειτουργίας USB εξοικονόμησης διακοπής λειτουργίας.

Εξωτερικά στοιχεία ελέγχου

Ap.	Eikoviðio	Σtoiχεio	Περιραή
1,2	Θ	Kouμπi/Evδειηλειουργίας	Ενεργοτοιει/ατενεργοτοιεί την Εθόνη. To μιπλεχρωμα Αντοδεικυέι Tροφοδοῦσα με ρεύμα. To προτολά χρώμα Αντοδεικυέι λειουργία αυμονής/εξοικονόμησις ενεργειας.
3 Input		Kouμπi εισόδου	Παπόte γία εναλayη μεταύ T unw Tηγών εισόδου.
4	+	Kouμπi ἀνταοης	Πεόte γία va ενεργοτοιησετη Tŋ κλιμακα ρύθμιασης Tŋς ενταση ἀχου.
5 Λειουργίας			Παπόte γία προβολή του μενού OSD. Παπόteξαύσαν γία va εισαγάγετε μία επιλούη στο μενού OSD.
6	PIP	Πλήκτρο 'Evθεσηεικόνας/Eξοδο	Εντο μενού OSD εἶαι ενεργό, παπόte γία εξοδo απίο το μενού OSD. Mόλις απενεργοτοιηθείτο μενού OSD, παπόte το πλήκτρο PIP γία va ενεργοτοιησετη Λειουργία ενθεσης εικόνας.
7	e	Πλήκτρo Empowering	Παπόte το πλήκτρo Empowering γία va αυοίειηλειουργία OSD Acer eColor Management kai va αποκτήσετε πρόσβαση στις λειουργίες εναρίων.

Κανόνες και προϋποθέσεις ασφάλειας

Είσοδος FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι βλαβερών παρεμβολών σε οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα προκύψουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφώνου ή τηλεόρασης, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό παρομοίων/τηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Από το παρόν, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τα βασικά χαρακτηριστικά και άλλες σχετικές διατάξεις της οδηγίας EC 2014/30/ΕΕ, την οδηγία Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την οδηγία RoHS 2011/65/ΕΕ και την οδηγία 2009/125/ΕΚ όσον αφορά τη θέσπιση πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Ειδοποίηση:

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την τοποθετείτε σε βάση ή βάση.

Ειδοποίηση: Οθόνη και καλώδια

Όλες οι συνδέσεις με άλλους υπολογιστές ή συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μη περιφερειακές οικείες (οικείες εισόδου/εξόδου, περιπτώσεις, εκτυπώσεις κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να χρησιμοποιηθούν σε αυτόν τον εξοπλισμό. Η λειτουργία μη πιστοποιημένων περιφερειακών είναι πιθανόν να οδηγήσει σε παρεμβολές στο ραδιοφωνικό και τηλεοπτικό σήμα.

Προσοχή

Αλλαγές στον προτεινόμενο τύπο δεν έχουν εγκριθεί πρώτα από τον κατασκευαστή. Ενδέχεται να ακυρωθούν την άδεια του χρήστη, η οποία χρησιμοποιείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών για τον χειρισμό αυτού του προϊόντος.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανόνων FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβείς παρεμβολές και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση: Καναδοί χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Oθóvη LCD	Σύστημα Μόβγηος	'Εγχρωμη Μόθουνι LCD TFT
	Μέγεθος 32"W (81 cm)
	Βήμα pixel	0,1845 mm (O) x 0,1845 mm (K)
	Φιντεινόπητa	350 cd/m2(τυμίκη)
	Αντίδεηη	100000000:1 μέγ. (ACM)
	Γυνια προβολής	178° (O) 178° (K) (CR = 10)
	Xρόνος απόκριαης	5 ms (G σε G)
	Τύτος πάνελ	Τέχνολογία In-Plane Switching
	Βίντεο	Αναλογίκη δίασουνδεαη R, G, B
	Ορίζόντια συχόντητa	DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz
	Κατακόμη συχόντητa	DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Xρώματα οθόνης		1,07B χρώματa
Σύχνότητα κουκίδων		DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Μέγιαην ανάλη		DVI: 3840 x 2160 @ 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 @ 60 Hz
TOTROθέτηηα και ἀμεη λειουργία		VESA DDCCI/DDC2B
Κλάση ευρεγίακης ατόβαοης		C
* Ετήσια κατανάλωη ευρεγίας		93 (kWh) (via μοντέλο εἰσόδου HDMI)
Kατανάλωη πεύματος	Λειουρία ευργοτοίηης	44 W (τυμίκη)
	λειουρία αναμούίς	0,39 W (τυμίκη)
	λειουρία ατένεργοτοίηης	0,32 W (τυμίκη)
Υπόδοχή εἰσόδου		HDMI 19 αίδων (μόνο μοντέλο εἰσόδου HDMI)
		MHL (μόνο μοντέλο εἰσόδου MHL)
		DVI (Dual Link) 24 αίδων (μόνο μοντέλο διπλής εἰσόδου)
		DP (μόνο μοντέλο εἰσόδου DP)
		Mini-DP (μόνο μοντέλο εἰσόδου Mini-DP)
Σύŋμα βίντεο εἰσόδου		Σύŋμα HDMI (μόνο μοντέλο εἰσόδου HDMI) (προαρεικό)
		MHL (μόνο μοντέλο εἰσόδου MHL) (προαρεικό)
		Ψηρακό στημα (μόνο μοντέλο διπλής εἰσόδου)
		DP (μόνο μοντέλο εielδδου DP) (προαρεικό)
		Mini-DP (μόνο μοντέλο εielδδου Mini-DP) (προαρεικό)
Ηχεια		2 W x 2 (μόνο μοντέλο εielδδου έχου) (προαρεικό)
USB		USB 3.0 x 4
Μέγιατο μένεθος Χθόνης		Opićovína: 708,4 mm
		Katačópūn: 398,5 mm
Πηγί τιαχύος		100-240 V, 50/60 Hz
Περβαλλοντίας ζητηματα		Θερμοκραίδαλειουρίας; 5" εύς 35 °C
		Θερμοκραίδαλειθηκειματα; -20" εύς 60 °C
		Yypaia λειουρίας; 10% εύς 85%
Δίαστάσεις		737,9 (Π) x 473,4 ~ 623,4(Y) x 266,5 (B) mm
Βάρος (K. B.)		15,3 kg (καθαρο)
Προδίαγραφές μηχανισμου		Κλίση: -5" εύς +25" (μόνο στο υμηλότερο σημεlio μπρούνν αν προσφερθουν 25 μορες κλίση για τη γυμία ανιμωπας)
		Προτροφή: -60" εύς +60°
		Pθυβηση Φυρούς; 0 mm εύς 150 mm
		Atοστιμενη βάŋ; Nai (atοστιμενη βάŋ με ateλευβερων κοχλία)
Εξωτερίκα στοίχεια ελέγχου	Διακόπης/Kούμίπα	Kouμπi Λειουρίας
		Eiδοδος
		Evταση ηχού
	Λειουρίες	Avriθεση
		Φωτενόπητa
		Eπτίαση (μόνο μοντέλο αλαογικής εἰσόδου)
		Poláδι (μόνο μοντέλο αλαογικής εἰσόδου)
		O. Εδπι (μόνο μοντέλo αλαογικής εἰσόδου)
		K. Εδπι (μόνο μοντέλo αλαογικής εἰσόδου)
		Eξαρεική ευκρίνεια
		Kopeμος 6 αξαύνν
		Atiαχρωση 6 αξαύνν
		Γάμα
		Θερμοκραίδα χρωματος
		sRGB
		PIP/PBP
		Acer eColor Management
		Eξδοδος

Βρείτε τα εγχειρίδια και την άλλη τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης μας Acer. * Η εκτίμηση ενεργειακής κατανάλωσης υπολογίζεται με βάση την τυπική κατανάλωση ρεύματος 4 ωρών, 365 ημέρες ετησίως.
