B326HKB - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	B326HKB
Dimensioni dello schermo	32 pollici (81 cm)
Tipo di pannello	TFT-LCD IPS
Risoluzione massima	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Luminosità tipica	350 cd/m²
Contrasto dinamico	100 000 000:1 (ACM)
Angolo di visione orizzontale/verticale	178° / 178° (CR=10)
Tempo di risposta (da grigio a grigio)	5 ms
Connettori di ingresso video	HDMI, MHL, DVI (doppio collegamento), DP, Mini-DP (a seconda del modello)
Altoparlanti integrati	2 x 2 W (opzionale)
Porte USB	USB 3.0 x 4
Alimentazione	100-240 V, 50/60 Hz
Consumo elettrico (acceso)	44 W (tipico)
Consumo elettrico (standby)	0,39 W (tipico)
Classe di efficienza energetica	C
Dimensioni (L x A x P)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Peso netto	15,3 kg
Regolazione	Inclinazione da -5° a +25°, rotazione da -60° a +60°, altezza da 0 a 150 mm, piedistallo rimovibile
Manutenzione e pulizia	Utilizzare un panno morbido e una soluzione senza solventi; non spruzzare liquido sullo schermo. Evitare ammoniaca o alcol.
Istruzioni di sicurezza	Non esporre a pioggia o umidità; non premere sullo schermo; non aprire il contenitore.

Domande frequenti - B326HKB ACER

Qual è il tipo di pannello del monitor Acer B326HKB ?

Il monitor utilizza un pannello IPS (In-Plane Switching) TFT-LCD a colori, offrendo ampi angoli di visione (178° orizzontali e verticali).

Qual è la risoluzione massima supportata ?

La risoluzione massima è di 3840 x 2160 pixel a 60 Hz tramite HDMI, DP o Mini-DP, e a 30 Hz tramite DVI.

Quali tipi di connessioni video sono disponibili ?

Le connessioni includono HDMI, MHL, DVI (doppio collegamento), DisplayPort e Mini-DisplayPort, a seconda del modello.

Il monitor dispone di altoparlanti integrati ?

Sì, dispone di altoparlanti stereo da 2 x 2 watt (opzionali a seconda del modello).

Qual è il consumo elettrico in funzione e in standby ?

In funzione, il consumo tipico è di 44 W. In standby, è di circa 0,39 W e in spegnimento di 0,32 W.

Come pulire lo schermo LCD in sicurezza ?

Spegnere e scollegare il monitor. Spruzzare una soluzione detergente senza solventi su un panno morbido, quindi pulire delicatamente lo schermo. Non utilizzare mai prodotti a base di ammoniaca o alcol, e non spruzzare liquido direttamente sullo schermo.

Quali sono le opzioni di regolazione ergonomica ?

Il monitor consente un'inclinazione da -5° a +25°, una rotazione da -60° a +60° e una regolazione in altezza da 0 a 150 mm. Il piedistallo è rimovibile.

Quali sono le porte USB disponibili ?

Il monitor è dotato di 4 porte USB 3.0 per collegare periferiche.

Il monitor è compatibile con lo standard VESA ?

Sì, supporta lo standard VESA DDCCI/DDC2B per il Plug-and-Play e il montaggio a parete (piedistallo rimovibile).

Qual è la classe energetica del monitor ?

La classe di efficienza energetica è C, con un consumo annuo stimato di 93 kWh (per il modello HDMI).

MANUALE UTENTE B326HKB ACER

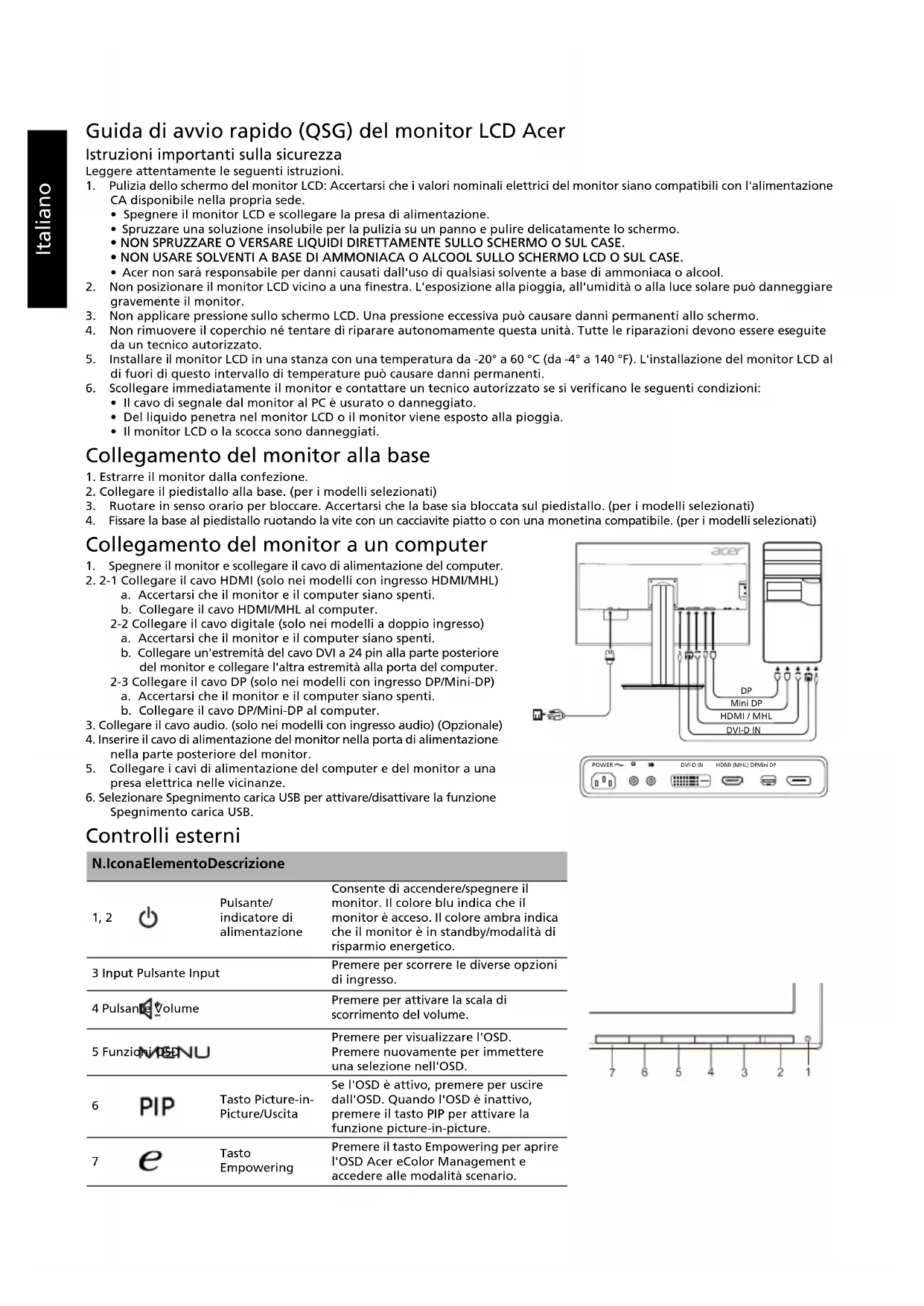

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
2. Spegnere il monitor LCD e scollegare la presa di alimentazione. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
3. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
5. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
7. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
8. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
9. Installare il monitor LCD in una stanza con una temperatura da -20° a 60°C (da -4° a 140°F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
10. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.
12. Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
13. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor dalla confezione.
2. Collegare il piedistallo alla base. (per i modelli selezionati)
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo. (per i modelli selezionati)
4. Fissare la base al piedistallo ruotando la vite con un cacciavite piatto o con una monetina compatibile. (per i modelli selezionati)

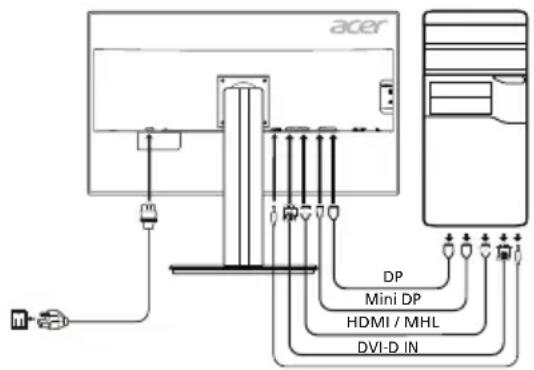

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI/MHL)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo HDMI/MHL al computer.

2-2 Collegare il cavo digitale (solo nei modelli a doppio ingresso)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare un'estremità del cavo DVI a 24 pin alla parte posteriore del monitor e collegare l'altra estremità alla porta del computer.

2-3 Collegare il cavo DP (solo nei modelli con ingresso DP/Mini-DP)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo DP/Mini-DP al computer.

1. Collegare il cavo audio. (solo nei modelli con ingresso audio) (Opzionale)
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
4. Selezionare Spegnimento carica USB per attivare/disattivare la funzione Spegnimento carica USB.

Controlli esterni

N. Icona Elemento Descrizione

1,2	Pulsante/indicatore di alimentazione	Consente di accendere/speggnerile monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
3 Input Pulsante Input		Premere per scorrere le diverse opzioni di ingressso.
4 Pulsante Volume		Premere per attivare la Scala di scorrimento del volume.
5 Funzioni ISENNU		Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
6	PIP	Tasto Picture-in-Picture/Uscita Se l'OSD è Attivo, premere per uscire dall'OSD. Quando l'OSD è inattivo, premere il+tastopip per attivare la funzione picture-in-picture.
7	e	Tasto Empowering Premere il+tastopEmpowering per aprire l'OSD Acer eColor Management e accedere alle modalità scenario.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisioni, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra il dispositivo e il ricevitore. - Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutti i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

● Avvertenza relativa ai campi magnetici

Alcuni dispositivi elettronici, come dischi rigidi, dispositivi USB, computer tablet, laptop, telefoni cellulari, orologi, auricolari, altoparlanti, carte di credito, carte ID magnetiche, ecc. sono sensibili ai campi magnetici e possono essere danneggiati in modo permanente o disabilitati temporaneamente se vengono esposti a un campo magnetico troppo potente. Non posizionare i dispositivi elettronici vicino o nell'area magnetica della base del monitor.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 32"W (81 cm)
	Passo del pixel 0,1845 mm (H) x 0,1845 mm (V)
	Luminosità	350 cd/m2 (Tipica)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 5 ms (da) G a G
	Tipio di pannello In-Plane Switching
	Video Interfacchia analogica R, G, B
	Frequenza H DVI: 31 - 89 KHz, HDMI/DP/MiniDP: 31 - 135 KHz
	Frequenza V DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Colori del display 1,07B A colori
Dot Clock DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Risoluzione massima DVI: 3840 x 2160 @ 30 Hz, HD		MI/DP/MiniDP: 3840 x 2160 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica C
* Consumo energetico annuale		93 (kWh) (per i modelli con ingresso HDMI
Consumo energetico	Modality on	44 W (Tipico)
	Modality sospensione	0,39 W (Tipico)
	Modality off 0,32 W (Tipico)
Connettor di ingresso		HDMI a 19 pin (solo nei modelli con ingresso HDMI) MHL (solo nei modelli con ingresso MHL) DVI (Dual Link) a 24 pin (solo nei modelli a doppio ingresso) DP (solo nei modelli con ingresso DP) Mini-DP (solo nei modelli con ingresso Mini-DP)
Segnale video in ingresso		Segnale HDMI (solo nei modelli con ingresso HDMI) (Opzionale) MHL (solo nei modelli con ingresso MHL) (Opzionale) Segnale digitale (solo nei modelli a doppio ingresso) DP (solo nei modelli con ingresso DP) (Opzionale) Mini-DP (solo nei modelli con ingresso Mini-DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
USB		USB 3.0 x 4
Dimensione massima dello schermo		Orizzontale: 708,4 mm Verticale: 398,5 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 5° a 35 °C Temperatura di stoccaggio: Da -20° a 60 °C Umidità operative: Da 10% a 85%
Dimensioni 737,9 (L) x 473,4 ~ 623,4 (A) x 266,5 (P) mm
Peso (N. W.)		15,3 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +25° (inclinazione di 25 gradi solo nel punto più alto dell'angolo di elevazione) Rotazione: Da -60° a +60° Regolazione dell'altezza: Da 0 mm a 150 mm Piedistallo scollegabile: Si (piedistallo scollegabile con rilascio della vite)
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione Input Volume Spia blu PIP/Uscita Tasto E (Empowering)
	Funzioni	Contrasto Luminosity Nitidezza (solo nei modelli con ingresso analogico) Orologio (solo nei modelli con ingresso analogico) OPosizione (solo nei modelli con ingresso analogico) VPosizione (solo nei modelli con ingresso analogico) Nitidezza alta Satur. 6 asi Tonal. 6 asi Gamma Temp. Colore sRGB PIP/PBP Acer eColor Management Schemo intero (Piano/Aspect) ACM Attiva/Spento Selezione del segnale di ingresso DDC/CI Attiva/Spento Informazioni sul display Reset Uscita
Tutte le specifiche sono soggetti a modifiche nella preavviso.

Il manuale e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer. * Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Nome commerciale:

Numero modello:

Numero SKU:

Monitor LCD

ACER

B326HK

B326HK xxxxxx

(x ) = 0 9 a\~z,A\~Z,orblank

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero di modello:

B326HK

Numero articolo:

B326HK xxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero di modelli:

B326HK

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero di modulo:

B326HK

Numero SKU:

B326HK

XXXXX;

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale: ACER

Numero modello: B326HK

Numero articolo (SKU): B326HK xxxxxx;

(" x " = 0 ~ 9, a ~ z, A ~ Z, o spazio)

Acer Incorporated dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN55024:2010

EN61000-3-2:2014 Classe D

EN61000-3-3:2013

Direttiva LVD: 2014/35/UE EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 Direttiva RoHS: 2011/65/UE EN50581:2012 Direttiva ErP: 2009/125/CE Regolamento (CE) numero 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2017.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Product:

Handelsnaam:

Modelnummer:

SKU-nummer:

LCD-monitor

ACER

B326HK

B326HK XXX

("x" = 0~9, a ~ z, A ~ Z, of leeg)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

Produco:

Monitor LCD
