Produkta veids	LCD monitors
Zīmols	Acer
Modelis	B326HKB
Ekrāna izmērs	32 collas (81 cm)
Paneļa tips	TFT-LCD IPS
Maksimālā izšķirtspēja	3840 x 2160 (HDMI/DP/MiniDP) @ 60 Hz, DVI @ 30 Hz
Tipiskais spilgtums	350 cd/m²
Dinamiskais kontrasts	100 000 000:1 (ACM)
Skatīšanās leņķis horizontāli/vertikāli	178° / 178° (CR=10)
Reakcijas laiks (pelēks-pelēks)	5 ms
Video ieejas savienotāji	HDMI, MHL, DVI (dubultā saite), DP, Mini-DP (atkarībā no modeļa)
Iebūvētie skaļruņi	2 x 2 W (pēc izvēles)
USB porti	USB 3.0 x 4
Barošana	100-240 V, 50/60 Hz
Elektroenerģijas patēriņš (darbībā)	44 W (tipiski)
Elektroenerģijas patēriņš (gaidīšanas režīms)	0,39 W (tipiski)
Enerģijas efektivitātes klase	C
Izmēri (P x A x D)	737,9 x 473,4 ~ 623,4 x 266,5 mm
Neto svars	15,3 kg
Regulēšana	Slīpums -5° līdz +25°, rotācija -60° līdz +60°, augstums 0 līdz 150 mm, noņemama kāja
Apkope un tīrīšana	Izmantojiet mīkstu drānu un šķīdinātāju nesaturošu šķīdumu; neizsmidziniet šķidrumu uz ekrāna. Izvairieties no amonjaka vai spirta.
Drošības norādījumi	Nepakļaujiet lietus vai mitruma iedarbībai; nespiediet uz ekrāna; neatveriet korpusu.

Bieži uzdotie jautājumi - B326HKB ACER

Kāds ir Acer B326HKB monitora paneļa tips?

Monitors izmanto IPS (In-Plane Switching) TFT-LCD krāsu paneli, kas nodrošina plašus skatīšanās leņķus (178° horizontāli un vertikāli).

Kāda ir maksimālā atbalstītā izšķirtspēja?

Maksimālā izšķirtspēja ir 3840 x 2160 pikseļi pie 60 Hz caur HDMI, DP vai Mini-DP, un pie 30 Hz caur DVI.

Kādi video savienojumu veidi ir pieejami?

Savienojumi ietver HDMI, MHL, DVI (dubultā saite), DisplayPort un Mini-DisplayPort, atkarībā no modeļa.

Vai monitoram ir iebūvēti skaļruņi?

Jā, tam ir stereo skaļruņi ar 2 x 2 vatiem (pēc izvēles atkarībā no modeļa).

Kāds ir elektroenerģijas patēriņš darbībā un gaidīšanas režīmā?

Darbībā tipiskais patēriņš ir 44 W. Gaidīšanas režīmā tas ir aptuveni 0,39 W un izslēgtā stāvoklī 0,32 W.

Kā droši tīrīt LCD ekrānu?

Izslēdziet un atvienojiet monitoru. Izsmidziniet šķīdinātāju nesaturošu tīrīšanas šķīdumu uz mīkstas drānas, pēc tam viegli noslaukiet ekrānu. Nekad neizmantojiet produktus uz amonjaka vai spirta bāzes un neizsmidziniet šķidrumu tieši uz ekrāna.

Kādas ir ergonomiskās regulēšanas iespējas?

Monitors nodrošina slīpumu no -5° līdz +25°, rotāciju no -60° līdz +60° un augstuma regulēšanu no 0 līdz 150 mm. Kāja ir noņemama.

Kādi USB porti ir pieejami?

Monitors ir aprīkots ar 4 USB 3.0 portiem perifērijas ierīču pievienošanai.

Vai monitors ir saderīgs ar VESA standartu?

Jā, tas atbalsta VESA DDCCI/DDC2B standartu Plug-and-Play un sienas montāžai (noņemama kāja).

Kāda ir monitora enerģijas efektivitātes klase?

Enerģijas efektivitātes klase ir C, ar aptuveno gada patēriņu 93 kWh (HDMI modelim).

LIETOŠANAS INSTRUKCIJA B326HKB ACER

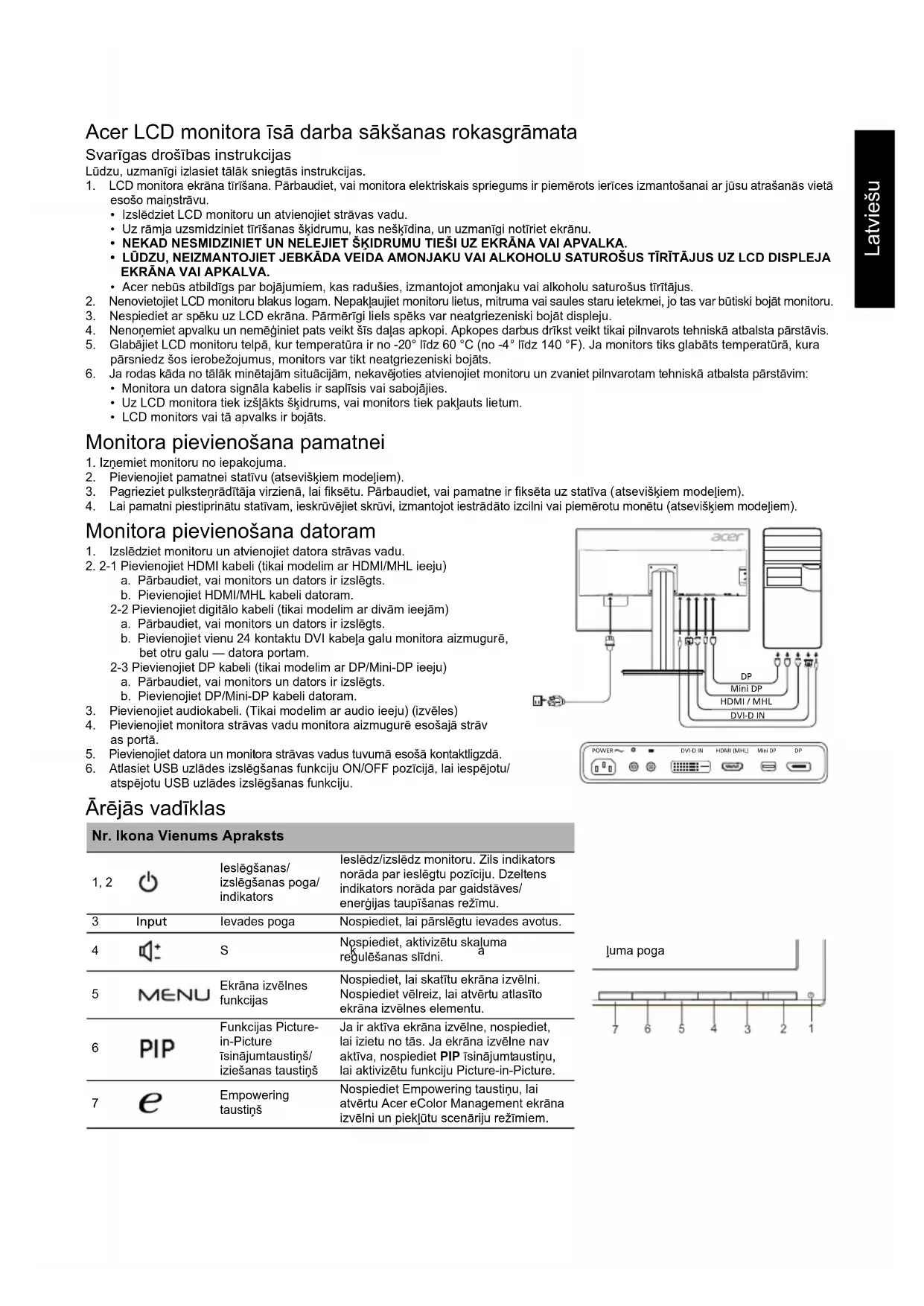

Acer LCD monitora īsā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maiņstrāvu.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
3. Uz rāmja uzsmidziniet tīrīšanas šķidrumu, kas nesatur šķīdinātājus, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠĶIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA. LŪDZU, NEIZMANTOJIET JEBKĀDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TĪRĪTĀJUS UZ LCD DISPLEJA EKRĀNA VAI APVALKA.
5. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
6. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.
7. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
8. Nenoņemiet apvalku un nemēģiniet pats veikt apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniska atbalsta pārstāvis.
9. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60°C (no -4° līdz 140°F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
10. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:
11. Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
12. Uz LCD monitora tiek izšļakstīts šķidrums, vai monitors tiek pakļauts lietum.
13. LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Izņemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atsevišķiem modeļiem).
3. Pagrieziet pulksteņrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atsevišķiem modeļiem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atsevišķiem modeļiem).

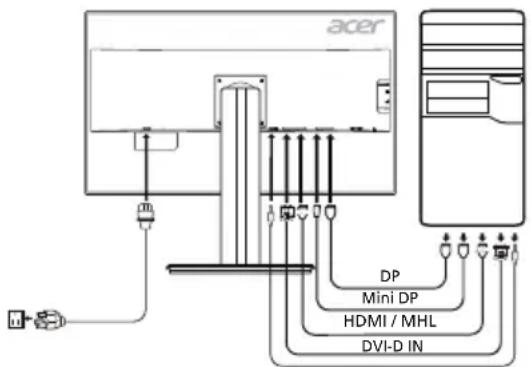

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet HDMI kabeli (tikai modelim ar HDMI/MHL ieeju) a. Pārbaudiet, vai monitors un dators ir izslēgts.

b. Pievienojiet HDMI/MHL kabeli datoram

2-2 Pievienojiet digitālo kabeli (tikai modelim ar divām ieejām)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet vienu 24 kontaktu DVI kabeļa galu monitora aizmugurē, bet otru galu — datora portam.

2-3 Pievienojiet DP kabeli (tikai modelim ar DP/Mini-DP ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet DP/Mini-DP kabeli datoram.

1. Pievienojiet audiokabeli. (Tikai modelim ar audio ieeju) (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.
4. Atlasiet USB uzlādes izslēgšanas funkciju ON/OFF pozīcijā, lai iespējotu/ atspējotu USB uzlādes izslēgšanas funkciju.

Ārējās vadīklas

Nr. Ikona Vienums Apraksts
1,2	ö	leslēgšanas/ izslegšanas poga/ indicators	leslēdz/izsledz monitoru. Zils indicators norāda par ieslēgtu požićju. Dzelents indicators norāda par gaidstāves/ enerçijas taupišanas režimu.
3	Input	levades poga	Nospiediet, lai pārslēgtu ivades avotus.
4	a+	S	Nospiediet, aktivizētu skaluma regulēšanas slidni. a
5	MENU	Ekrāna izvēlnes funkcijas	Nospiediet, lai skafītu ekrāna izvēnlni. Nospiediet vēlreiz, lai atvērtu atlasitō ekrāna izvēlnes elementu.
6	PIP	Funkcjjas Picture-in-Picture išinajumtaustiŋš/ iziešanas taustiŋš	Ja ir aktīva ekrāna izvēlne, nospiediet, lai izietu no tās. Ja ekrāna izvēlne nav aktīva, nospiediet PIP išinajumtaustiŋu, lai aktivizētu funkcjju Picture-in-Picture.
7	e	Empowering taustiŋš	Nospiediet Empowering taustiŋu, lai atvērtu Acer eColor Management ekrāna izvēlni un pickljūt u scenāriju režimiem.

Regulas un drošības pazīnojumi

FCC paziņojums

Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstākļos. Šī ierīce ģenerē, izmanto un izstaro radiofrekvences enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztveršanas antenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā ķēdē, nevis tajā, kurā ir pievienots uztvērējs. Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

Paziņojums par perifērijas ierīcēm

Šim aprīkojumam drīkst pievienot tikai tādas perifērijas ierīces (ieejas/izejas ierīces, termināļus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērijas ierīces, var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. daļai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme, pat tādā gadījumā, kas var izraisīt nevēlamu darbību.

Paziņojums lietotājiem Kanādā

B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.

Brīdinājuma ziņojums par magnētisko lauku

Noteiktas elektroniskas ierīces, piemēram, cietie diski, USB ierīces, planšetdatori, klēpjdatori, mobilie tālruņi, pulksteņi, austiņas, skaļruņi, kredītkartes, magnētiskās ID kartes utt., ir pakļautas magnētiskajam laukam, un tās var neatgriezeniski bojāt vai īslaicīgi atspējot, ja tās tiek pakļautas pārāk spēcīgam magnētiskajam laukam. Elektroniskās ierīces nedrīkst novietot uz monitora pamatnes magnētiskā lauka tuvumā.

SPECIFIKĀCIJA

LCD panelis	Vadoša sistēma		TFT krāsu LCD
	Lielums 32"W (81 cm)
	Pikseji 0,1845x0,1845 m		m (augstums x platums)
	Spilgtums		350 cd/m2(parasti)
	Kontrasts 100 000 000:1		maks. (ACM)
	Skata lençis 178° (H) 178° (V) (CR=10)
	Reağësanas laiks 5 ms		G-G)
	Paneja tips		In-Plane pãrslëgšana (IPS)
	Video R, G, B analogais		interfeiss
	H-frekvence DVI: 31-89		KHz, HDMI/DP/MiniDP: 31-135 KHz
	V-frekvence DVI/HDMI:		23-76 Hz, DP/MiniDP: 29-76 Hz
Displeja krāsas			1,07 B krāsas
Punktu pulpstenis DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimäälä izskirtspēja			DVI: 3840 x 2160 pie 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 pie 60 Hz
Plug & Play VESA DDCCI/DDC2B
Enerjias efektivitätes klase			C
* Enerjias patēriņš gadā			93 (kWh) (modeljem ar HDMI ieeju)
Enerjias patēriņš	ieslëgtā režimā		44 W (parasti)
	Miega režimā		0,39 W (parasti)
	Izslëgtā režimā		0,32 W (parasti)
Ieejas savienotājs			HDMI 19 kontaktu (tikai modeljem ar HDMI ieeju)
			MHL (tikai modeljem ar MHL ieeju)
			DVI (Dual Link) 24 kontaktu (tikai modeljem ar divām ieejām)
			DP (tikai modeljem ar DP ieeju)
			Mini-DP (tikai modeljem ar Mini-DP ieeju)
Ieejas videosignās			HDMI signās (tikai modeljem ar HDMI ieeju) (izvēles)
			MHL (tikai modeljem ar MHL ieeju) (izvēles)
			Digitalais signās (tikai modeljem ar divām ieejām)
			DP (tikai modeljem ar DP ieeju) (izvēles)
			Mini-DP (tikai modeljem ar Mini-DP ieeju) (izvēles)
Skajrūni			2 W x 2 (tikai modeljem ar audio ieeju) (izvēles)
USB			USB 3.0 x 4
Maksimālais ekrāna lilelums			Horizontal: 708,4 mm
			Vertikāli: 398,5 mm
Enerjias avots 100-240 V, 50/60 Hz
Vides apsvērumi			Darbības temperatūrā: 5-35 °CGlabāsanas temperatūrā: -20-60 °CDarbības miltrums: 10-85%
Izmēri			737,9 x 473,4 ~ 623,4 x 266,5 mm (platums x augstums x dzijums)
Svars (N. W.)			15,3 kg (neto)
Mehānisma specifikācijas			Sasveršana: -5°-+25° (25 grādu sasveršana iespējama tikai visaugstākajā punktā)Pagrišana: -60°-+60°Augstuma regulēšana: 0-150 mmAtvienojama pamatne: Ir (atvienojama pamatne, Izmantojot skūves)
Ärejās vadiklas	Slédži/pogas		Ieslëgšanas pogaIzvēne/atvēšanaIpip/IziešanaE(Empowering) taustiŋš
	Funkcjjas		KontrastsZilindicatorsDP formatsUSB uzlădes izslezšanaValodaEkrāna izvēnes taimautsAutomatiskā konfigurēšana (tikai modeljemar analogo ieeju)Platais režims (pilnekráns/aspekts)ACM leslëgšana/izslezšanalejejas signa alateDDC/CI leslëgšana/izslezšanaDispleja informacijaAtiestašanaIziešana
			6 asu piesätäjums6 asu nokrāsaGammaKrāsu temperatūsrRGBPIP/PBPAcer eColor Management
Visas specifikācijas var tinkt mainītas bez pazijojuma.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālajā Acer atbalsta vietnē.

* Enerģijas patēriņš ir aprēķināts, izmantojot parasto enerģijas patēriņa apjomu 4 stundas dienā, 365 dienas gadā.
