BL270 - Monitor ACER - Gratis bruksanvisning og manual

Produkttype	LCD-skjerm
Merke	Acer
Modell	BL270
Skjermstørrelse	27 tommer (69 cm)
Panelteknologi	IPS (In-Plane Switching)
Native oppløsning	1920 x 1080 piksler (Full HD)
Oppdateringsfrekvens	75 Hz (HDMI/DP), 60 Hz (VGA)
Responstid	4 ms (grå til grå)
Typisk lysstyrke	250 cd/m²
Dynamisk kontrast (ACM)	100 000 000:1
Synsvinkel	178° horisontal / 178° vertikal
Videoinngangskontakter	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Innebygde høyttalere	2 x 2 W
USB-porter	4x USB 3.0 (valgfritt avhengig av modell)
Strømforbruk (på)	26 W
Strømforbruk (standby)	0,5 W
Strømforsyning	100-240 V, 50/60 Hz
Mål (med fot)	612,3 x 401,1-521,1 x 259,79 mm (B x H x D)
Nettovekt	7,88 kg
Ergonomiske justeringer	Tilt -5°/+25°, rotasjon -45°/+45°, pivot -90°/+90°, høyde 120 mm
Hovedfunksjoner	Kontrast, lysstyrke, svart boost, blått lys, ACM, super skarphet, gamma, fargetemperatur, sRGB-moduser, Adaptive-Sync, osv.
Vedlikehold og rengjøring	Koble fra, spray en myk klut uten løsemiddel, ikke spray direkte på skjermen
Sikkerhet	Ikke åpne kabinettet, ikke utsett for regn eller fuktighet, koble fra ved skade
Reparasjon	Avtakbar fot, reparasjon kun av autorisert tekniker

Ofte stilte spørsmål - BL270 ACER

Hvordan rengjøre skjermen på Acer BL270-skjermen?

Slå av skjermen og koble fra strømledningen. Spray en rengjøringsløsning uten løsemiddel på en myk klut, og tørk deretter forsiktig på skjermen. Spray aldri væske direkte på skjermen eller kabinettet. Unngå produkter med ammoniakk eller alkohol.

Hvilke kabler skal jeg bruke for å koble skjermen til en datamaskin?

Bruk en VGA-, HDMI- eller DisplayPort-kabel avhengig av tilgjengelige porter. Koble den ene enden til skjermen og den andre til datamaskinen. Sørg for at begge enhetene er slått av før tilkobling. Lydkabel (valgfritt) kan brukes til lyd.

Hvordan justere høyden på Acer BL270-skjermen?

Høyden kan justeres fra 0 til 120 mm. Hold skjermen godt fast og løft eller senk den forsiktig. Justeringen er mekanisk og krever ingen verktøy. Ikke løft skjermen i foten.

Hva er maksimal oppløsning støttet?

Maksimal oppløsning er 1920 x 1080 piksler. Via HDMI eller DisplayPort kan oppdateringsfrekvensen nå 75 Hz. Via VGA er frekvensen begrenset til 60 Hz.

Hvordan bruke skjermmenyen (OSD)?

Trykk på navigasjonsknappen/OK for å åpne menyen. Bruk piltastene for å navigere og trykk OK for å velge. Innstillingene inkluderer kontrast, lysstyrke, fargetemperatur, osv. For å avslutte, velg 'Avslutt'.

Har skjermen innebygde høyttalere?

Ja, skjermen er utstyrt med to høyttalere på 2 W hver. Lyd er tilgjengelig via HDMI- eller DisplayPort-tilkobling, eller via separat lydinngang (avhengig av modell).

Hva gjør jeg ved skjermproblemer?

Kontroller først kabeltilkoblingene. Bruk 'Autojustering' i OSD-menyen (for analog inngang). Hvis problemet vedvarer, prøv å tilbakestille innstillingene via 'Reset' i menyen. Kontakt en tekniker om nødvendig.

Er skjermen kompatibel med VESA-standard?

Ja, skjermen er VESA-kompatibel og foten er avtakbar. Du kan montere en svingarm eller veggfeste (skruer følger ikke med).

Hvordan redusere øyebelastning?

Skjermen har en funksjon for reduksjon av blått lys (Blue Light). Aktiver den via OSD-menyen. 'Standard'-modus er TÜV Rheinland-sertifisert for lavt blått lys. Still også inn behagelig lysstyrke og kontrast.

Hva er strømforbruket i standby?

I standby-modus er forbruket 0,5 W. I av-modus er det 0,3 W. Forbruket i drift er 26 W. Bruk strømknappen for å slå av skjermen helt.

BRUKSANVISNING BL270 ACER

Viktiga sakerhetsanvisningar

Lasigenom foljande anvisingar noga.

Hantering av uttjant ustrustning for privathushall i EU

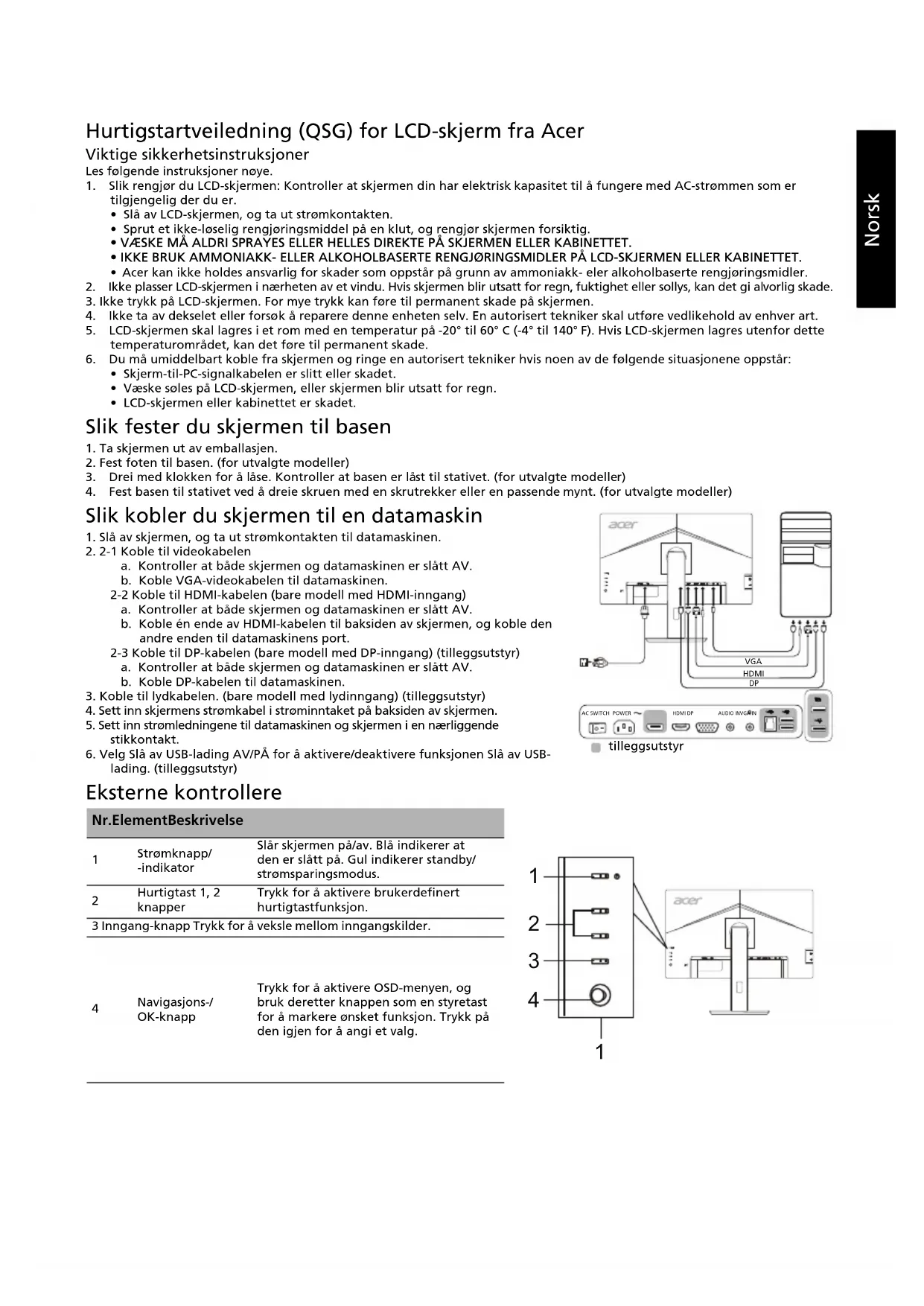

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les falgende instruksjoner noye.

1. Slik rengjör du LCD-skjermen: Kontroller at skjermen din har elektrisk kapasitet til ä fungere med AC-strommen som er tilgjengelig der du er.

2. Slá av LCD-skjermen, og ta ut stromkontakten.
   Sprut et jegke-loesig rengjøringsmiddel pa en klut, og rengjør skjermen forsiktig.
   VAESKE MA ALDRI SPRAYES ELLER HELLES DIREKTE PASKJERMEN ELLER KABINETTET.

3. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJØRINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.

4. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eler alkolholbaserte rengjøringsmidler.

5. Ikke plasser LCD-skjernen i nærhen av et vindu. Hvis skjernen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.

6. Ikke trykk pa LCD-skjermen. For mye trykk kan fore til permanent skade pa skjermen.

7. Ikke ta av dekselet aller forsok a reparere delle enheten selv. En autorisert tekniker skal utfore vedlikehold av enhver art.

8. LCD-skjermen skal lagres i et rom med en temperatur pa -20° til 60° C (-4° til 140° F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det fore til permanent skade.

9. Du ma umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de folgende situasjonene oppstar:

10. Skjerm-til-PC-signalkabelen er slitt eller skadet.
    Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn.
    LCD-skjermen ell kabinett er skadet.

Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.
2. Fest foten til basen. (for utvalgte modeller)
3. Drei med klokken for a lase. Kontroller at basen er last til stativet. (for utvalgte modeller)
4. Fest basen til stativet ved á dreie skruen med en skrutrekker aller en passende mynt. (for utvalgte modeller)

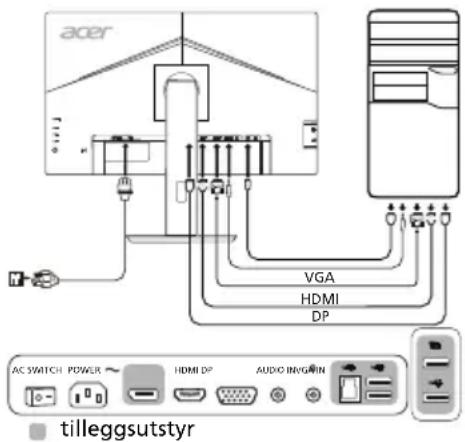

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut stromkontakten til datamaskinen.
2. 2-1 Koble til videokabelen

a. Kontroller at bade skjermen og datamaskinen er slatt AV.
b. Koble VGA-videokabelen til datamaskinen.

2-2Koble til HDMI-kabelen (bare modell med HDMI-inngang)

a. Kontroller at bade skjermen og datamaskinen er slatt AV.
b. Koble en Ende av HDMI-kabelen til baksiden av skjermen, og koble den andre enden til datamaskinens port.

2-3 Koble til DP-kabelen (bare modell med DP-inngang) (tilleggsutstyr)

a. Kontroller at bade skjermen og datamaskinen er slatt AV.
b. Koble DP-kabelen til datamaskinen.

1. Koble til lydkabelen. (bare modell med lysdinngang) (tilleggsutstyr)
2. Sett inn skjermens stromkabel i strominntaket pa baksiden av skjermen.
3. Sett inn strømledningene til datamaskinen og skjermen i enærlikgende stikkontakt.
4. Velg Sla av USB-lading AV/PA for a aktivere/deaktivere funksjonen Sla av USB-lading. (tillegsutstyr)

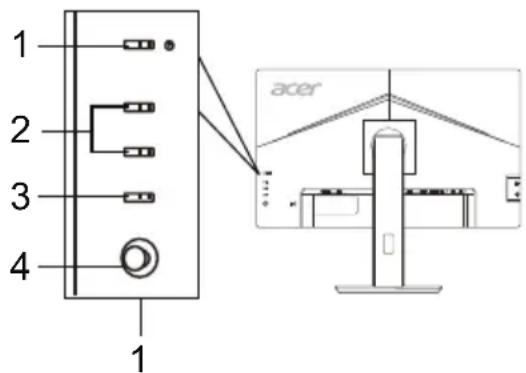

Eksterne kontrollere

NrELEMENTBeskrivelse

1	Strømknapp/ -indikator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/ strømsparingsmodus.
2	Hurtigtast 1, 2 knapper	Trykk for Å aktivere brukerdefinert hurtigtastfunksjon.

3 Inngang-knapp Trykk for a vekskle mellom inngangskilder.

4

Navigasjons/- OK-knapp

Trykk for a aktivere OSD-menyen, og bruk deretter knappen som en styretast for a markere onsket funksjon. Trykk pa den igjen for a angi et valg.

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet i samsvar med grensene for klass B, digital enhet ifolge del 15 av FCC-reglene. Disse grensene er utformet for a gi rimelig beskyttelse mot skadelige forstyrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstrale radiofrekvensenergi, og hvis den ikke installereres og brukes i samsvar med instruktjonene, kan den forarsake skadelig forstyrelse pa radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrelse ikke vil oppsta i en bestem installasjon. Hvis这部分 enheten forrsaker skadelig forstyrelser for radio-ller TV-mottak, som kan fastslas ved a sla encheten av og pa, oppfords Brukeren til a prove a korrigere forstyrelsen med ett eller flere av folgende tiltak:

• Snu eller flytt mottakerantennen.
• Øk avstanden mellom enchet og mottaker.
  Koble encheten til en stikkontakt pa en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren aller en erfaren radio-/TV-tekniker for à fã hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende krav og øvrige relevante krav i EMC-direktiv 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelatert produkt.

Merknad:

For a forhindre skade pa skjermen ma du ikke lofte den erter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter违法犯罪.

Merknad: Perifere enheter

Bare periferutstyr (enheter for ingang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med icke-sertifisert periferutstyr vil sannsynligvis fore til forstyrelse i radio- og TV-mottak.

Advarsel

Endringer erer modifikasjoner som icke uttrykkelig er godkjent av produsenten, kan annullere brukeres autorasjon, som er tildelt av Federal Communications Commission, til a bruke dette produktet.

Driftsbetingelser

Denne encheten er i samsvar med del 15 av FCC-reglene. Driften er underlagt fologende to betingelser: (1) delle encheten kan icke forarsake skadelig forstyrelse, og (2) delle encheten ma godta eventuell mottatt forstyrelse, inkludert forstyrelse som kan forarsake uoversket drift.

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produitet eller på emballasjen viser at dette produitet ikke må kastesammen med annet husholdningsavfall. I stedet er det ditt ansvar Å avhende utstyret ved Å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til Å bevare naturressurser og sikre at det resirkuleres på en mæt som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produitet.

SPESIFIKASJON

LCD-panel	Kjøresystem TFT farge-LCD
	Storrelse 27"W (69 cm)
	Pikselmål 0,311 mm (H) x 0,311 mm (V)
	Lysstyrke	250 cd/m2(typisk)
	Kontrast 100 000 000:1 maks. (ACM)
	Synlig vinkel 178° (H) 178° (V) (CR=10)
	Responsid 4 ms (G til G)
	Paneltype IPS (In-Plane) Switching)
	H-frekvens	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvens	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Visningsfarger 16,7 millionaire
Punktklokke 174,5 MHz
Maksimal opplossning		VGA: 1920 x 1080 ved 60 HzHDMI/DP: 1920 x 1080 ved 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromforbruk	På-modus 26 W
	Hvilemodus 0,5 W
	Av-modus 0,3 W
Inngangskobling		D-SubHDMI (bare modell med HDMI-inngang)DP (bare modell med DP-inngang)
Signal for videoinngang		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (bare modell med HDMI-inngang) (tilleggsutsty)DP (bare modell med DP-inngang) (tilleggsutsty)
Høytalere 2 W x 2 (bare modell med lydinngang) (tilleggsutsty)
USB USB 3.0 x 4 (tilleggsutsty)
Maksimal skjermstørrelse		Horisontalt: 597,88 mmVertikalt: 336,31 mm
Stromkilde		100-240 V, 50/60 Hz
Miljømessige hensyn		Driftstemp.: 0° til 40 °CLagringstemp.: -20° til 60 °Criftsfuktighet: 20 % til 80 %
Mäl		612,3 x 401,1 ~ 521,1 x 259,79 mm (B x H x D)
Vekt (n.v.)		7,88 kg (nett.)
Spesifikasjoner for mekanisme		Helling: -5° til +25° (bare på det høyeste punktet kan 25 graders helling bakover+vare mulig for høydevinkelen) Dreemiekanisme: -45° til +45°Høydejustering: 0 mm til 120 mmAkse: -90° til +90°Avtakbart fotstativ: Ja
Eksterne kontrollere	Bryter/knapper	StromknappHurtigtast 1Hurtigtast 2InngangMeny/Navigasjons/OK
	Funksjoner	KrontratslystrykeSvart fremhevingBlätt lys*ACM av/pasuper skarphetH. posisjon (bare modell med analog ingang)V. posisjon (bare modell med analog ingang)Klokke (bare modell med analog ingang)Fokus (bare modell med analog ingang)Auto. konfigurasjon (bare modell med analog ingang)GammaFargetemperaturModusersRGBGrätonemodusMethning ved 6-akseFargetone ved 6-akseInkodals Inngang
Spesifikasjonene varierer avhengig av modell og/eller region.

Finn handbøker og andre dokumenter for Acer-productet ditt pa den offisielle supportnettsiden for Acer.

*Standardinnstillingen "Standard" er testet av TÜV Rheinland og innfrir kravene i TÜV Rheinlands standard "Lavt blätt lys (maskinvarelønsning)" og TÜV Eyesafe Display-sertifisering.
