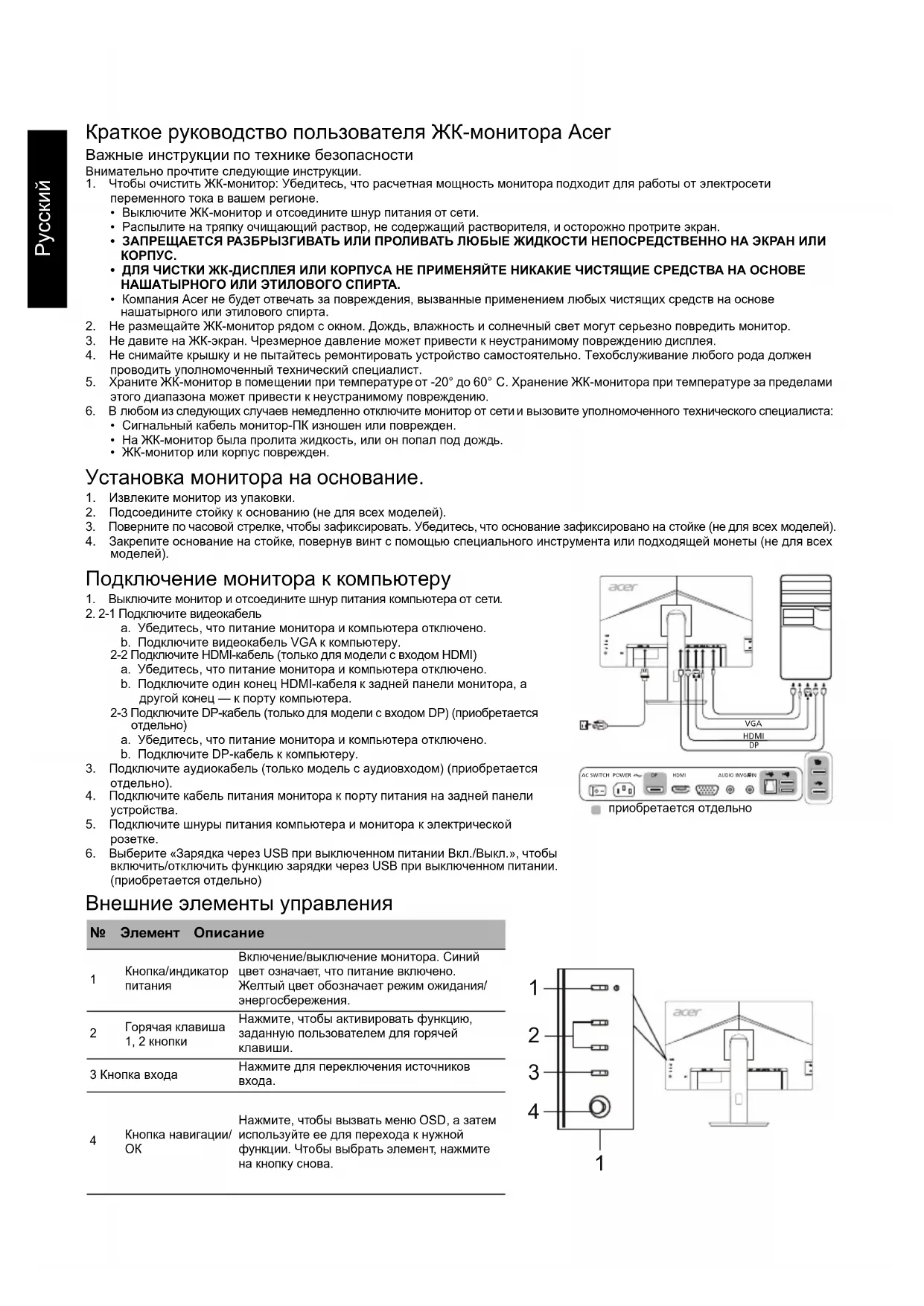

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BL270 ACER

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети

переменного тока ввашем регионе.

• Выключите ЖК-монитор иотсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом сокном. Дождь, влажность исолнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку ине пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению.

6. В любом из следующих случаев немедленно отключите монитор от сети ивызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден.

• На ЖК-монитор была пролита жидкость, или он попал под дождь.

• ЖК-монитор или корпус поврежден. Установка монитора на основание.

1. Извлеките монитор из упаковки.

2. Подсоедините стойку к основанию (не для всех моделей).

3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).

4. Закрепите основание на стойке, повернув винт спомощью специального инструмента или подходящей монеты (не для всех

Подключение монитора ккомпьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.

2. 2-1 Подключите видеокабель

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите видеокабель VGA к компьютеру. 2-2 Подключите HDMI-кабель (только для модели с входом HDMI) a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите один конец HDMI-кабеля к задней панели монитора, а другой конец — к порту компьютера. 2-3 Подключите DP-кабель (только для модели с входом DP) (приобретается a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите DP-кабель к компьютеру.

3. Подключите аудиокабель (только модель с аудиовходом) (приобретается

4. Подключите кабель питания монитора кпорту питания на задней панели

5. Подключите шнуры питания компьютера имонитора кэлектрической

6. Выберите «Зарядка через USB при выключенном питании Вкл./Выкл.», чтобы

включить/отключить функцию зарядки через USB при выключенном питании. (приобретается отдельно) Внешние элементы управления № Элемент Описание

Кнопка/индикатор питания Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/ энергосбережения. Горячая клавиша 1, 2 кнопки Нажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши.3 Кнопка входа Нажмите для переключения источников

Нажмите, чтобы вызвать меню OSD, а затем используйте ее для перехода к нужной функции. Чтобы выбрать элемент, нажмите на кнопку снова.

приобретается отдельно

4Русский Правила ипримечания по технике безопасности Примечание FCC Данное устройство было протестировано ипризнано соответствующим ограничениям для цифрового устройства класса B, в соответствии счастью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке вжилых помещениях. Данное устройство генерирует, использует иможет излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако, нет никакой гарантии, что помехи не будут возникать вкаждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив ивыключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентировать или переместить приемную антенну. Увеличить расстояние между устройством иприемником. Подключите устройство к розетке вцепи, отличной от той, к которой подключен приемник. Обратитесь за помощью кдилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям идругим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований кэкодизайну энергосберегающего продукта. Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения кдругим вычислительным устройствам должны производиться спомощью экранированных кабелей в соответствии справилами электромагнитной совместимости. Примечание: Монитор Acer предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры ит. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех вприеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе сдругими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство вспециальный пункт приема для утилизации электрического иэлектронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь вместный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.Русский Спецификации Руководства идругие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer. *Настройка по умолчанию "Стандарт" протестирована организацией TÜV Rheinland и признана отвечающей требованиям ее стандарта "Фильтрация синего свет (аппаратное решение)" и сертификата Eyesafe TÜV Eyesafe Display, подтверждающего безопасность дисплеев для глаз пользователей..

Управляющее устройство Цветной TFT ЖК-дисплей Размер 27”W (69 см) Шаг пикселя 0,311 мм (Г) x 0,311 мм (В)

Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° (Г) 178° (В) (CR=10) Время отклика 4 мс (G до G) Тип панели In-Plane Switching Частота по горизонтали VGA/HDMI: 30 - 85 kHz DP: 85 - 85 kHz Частота по вертикали VGA/HDMI: 56 - 76 Hz DP: 48 - 75 Hz Цвета отображения 16,7 млн Синхросигнал для воспроизведения изображений на растровом дисплее 174,5 MHz Максимальное разрешение VGA: 1920 x 1080 при частоте 60 Hz HDMI/DP: 1920 x 1080 при частоте 75 Hz Plug & Play VESA DDCCI/DDC2B Потребляемая мощность Во включенном состоянии 26 W Спящий режим 0,5 W В выключенном состоянии 0,3 W Входной разъем D-Sub HDMI (только модель с HDMI-входом) DP (только модель со входом DP) Входной видеосигнал Аналоговый: 0,7 Vp-p (стандартный), 75 OHM, положительный HDMI (только модель с HDMI-входом) (приобретается отдельно) DP (только модель со входом DP) (приобретается отдельно) Динамики 2W x 2 (только модель саудиовходом) (приобретается отдельно) USB USB 3.0 x 4 (приобретается отдельно) Максимальный размер экрана По горизонтали: 597,88 мм По вертикали: 336,31 мм Источник питания 100-240 V, 50/60 Hz Внешние условия Рабочая температура: От 0° до 40°C Температура хранения: От -20° до 60°C Рабочая влажность: От 20% до 80% Габариты 612,3 (Ш) x 401,1 ~ 521,1 (В) x 259,79 (Г) мм Вес (нетто)7,88кг (нетто) Спецификации механизмов Угол наклона: От -5° до +25° (наклон 25 градусов возможен только всамой высокой точке подставки) Угол поворота: От -45° до +45° Регулировка по высоте: От 0 мм до 120 мм Вращение: От -90° до +90° Съемная подставка: Да Внешние элементы

Переключатели/кнопки Кнопка питания Горячая клавиша 1

Усиление черного Синий свет* ACM Вкл./Выкл. Высокая резкость Полож. по гориз. (только модель с аналоговым входом) Полож. по верт. (только модель с аналоговым входом) Частота (только модель с аналоговым входом) Фокусировка (только модель с аналоговым входом) Автонастройка (только модель с аналоговым входом)

.градац.сер. Насыщ. 6 цветов 6 цветов

Вр. отобр. Меню Прозрачность Блокировка меню

Автоисточник Широкоэк.реж. Горячие клавиши DDC/CI Вкл./Выкл. Ур. черного HDMI Реж. быст. зап. Зарядка через USB при выключенном питании Информация о мониторе Сброс всех настроек
