Produkttyp	LCD-monitor
Varumärke	Acer
Modell	BL270
Skärmstorlek	27 tum (69 cm)
Panelteknik	IPS (In-Plane Switching)
Native upplösning	1920 x 1080 pixlar (Full HD)
Uppdateringsfrekvens	75 Hz (HDMI/DP), 60 Hz (VGA)
Svarstid	4 ms (grå till grå)
Typisk ljusstyrka	250 cd/m²
Dynamisk kontrast (ACM)	100 000 000:1
Betraktningsvinkel	178° horisontell / 178° vertikal
Videoingångar	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Inbyggda högtalare	2 x 2 W
USB-portar	4x USB 3.0 (tillval beroende på modell)
Strömförbrukning (i drift)	26 W
Strömförbrukning (standby)	0,5 W
Strömförsörjning	100-240 V, 50/60 Hz
Mått (med stativ)	612,3 x 401,1-521,1 x 259,79 mm (B x H x D)
Nettovikt	7,88 kg
Ergonomiska inställningar	Lutning -5°/+25°, rotation -45°/+45°, pivot -90°/+90°, höjd 120 mm
Huvudfunktioner	Kontrast, ljusstyrka, svartförstärkning, blåljus, ACM, super skärpa, gamma, färgtemperatur, sRGB-lägen, Adaptive-Sync, etc.
Underhåll och rengöring	Koppla ur, spraya på en mjuk trasa utan lösningsmedel, spruta inte direkt på skärmen
Säkerhet	Öppna inte höljet, utsätt inte för regn eller fukt, koppla ur vid skada
Reparerbarhet	Avtagbart stativ, reparation endast av auktoriserad tekniker

Vanliga frågor - BL270 ACER

Hur rengör jag skärmen på Acer BL270?

Stäng av monitorn och koppla ur nätsladden. Spraya en rengöringslösning utan lösningsmedel på en mjuk trasa och torka försiktigt skärmen. Spraya aldrig vätska direkt på skärmen eller höljet. Undvik produkter som innehåller ammoniak eller alkohol.

Vilka kablar ska jag använda för att ansluta monitorn till en dator?

Använd en VGA-, HDMI- eller DisplayPort-kabel beroende på tillgängliga portar. Anslut ena änden till monitorn och den andra till datorn. Se till att båda enheterna är avstängda innan anslutning. Ljudkabeln (tillval) kan användas för ljud.

Hur justerar jag höjden på Acer BL270-monitorn?

Höjden är justerbar från 0 till 120 mm. Håll monitorn stadigt och lyft eller sänk den försiktigt. Justeringen är mekanisk och kräver inga verktyg. Lyft inte monitorn i basen.

Vilken är den maximala upplösningen som stöds?

Den maximala upplösningen är 1920 x 1080 pixlar. Via HDMI eller DisplayPort kan uppdateringsfrekvensen nå 75 Hz. Via VGA är frekvensen begränsad till 60 Hz.

Hur använder jag skärmmenyn (OSD)?

Tryck på navigerings-/OK-knappen för att öppna menyn. Använd riktningsknapparna för att navigera och tryck på OK för att välja. Inställningarna inkluderar kontrast, ljusstyrka, färgtemperatur, etc. För att avsluta, välj 'Avsluta'.

Har monitorn högtalare?

Ja, monitorn är utrustad med två högtalare på 2 W vardera. Ljudet är tillgängligt via HDMI- eller DisplayPort-anslutning, eller via en separat ljudingång (beroende på modell).

Vad gör jag om det uppstår visningsproblem?

Kontrollera först kabelanslutningarna. Använd funktionen 'Autojustering' i OSD-menyn (för analog ingång). Om problemet kvarstår, försök återställa inställningarna via 'Återställ' i menyn. Kontakta en tekniker om det behövs.

Är monitorn kompatibel med VESA-standard?

Ja, monitorn är VESA-kompatibel och stativet är avtagbart. Du kan montera en arm eller väggfäste (skruvar medföljer inte).

Hur minskar jag ögontrötthet?

Monitorn har en funktion för reducering av blåljus (Blue Light). Aktivera den via OSD-menyn. 'Standard'-läget är TÜV Rheinland-certifierat för lågt blåljus. Ställ även in en bekväm ljusstyrka och kontrast.

Vilken är strömförbrukningen i standby?

I standby-läge är förbrukningen 0,5 W. I avstängt läge är den 0,3 W. Förbrukningen i drift är 26 W. Använd strömknappen för att stänga av monitorn helt.

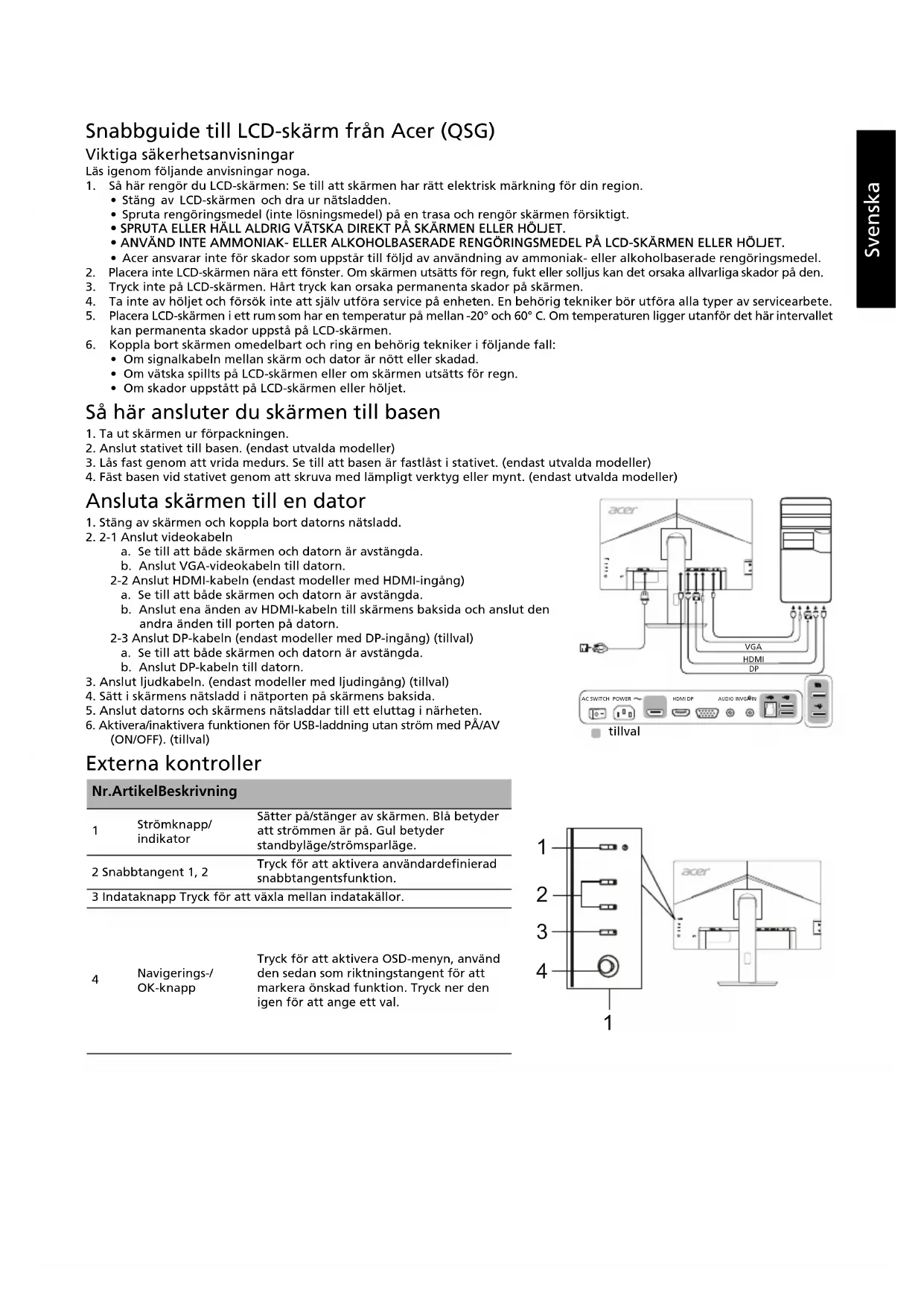

BRUKSANVISNING BL270 ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärm och dator är nött eller skadad.
12. Om vätska spillts på LCD-skärmen eller om skärmen utsatts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

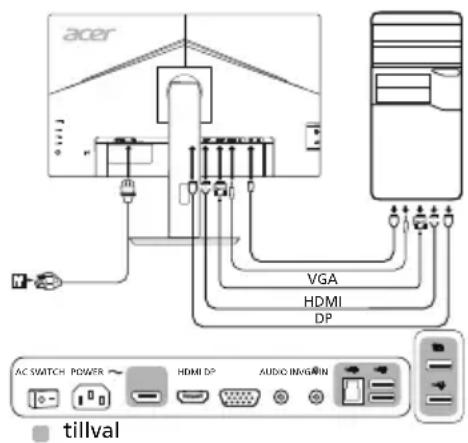

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-videokabeln till datorn.

a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av HDMI-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.

2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (endast modeller med ljudingång) (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
4. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF). (tillval)

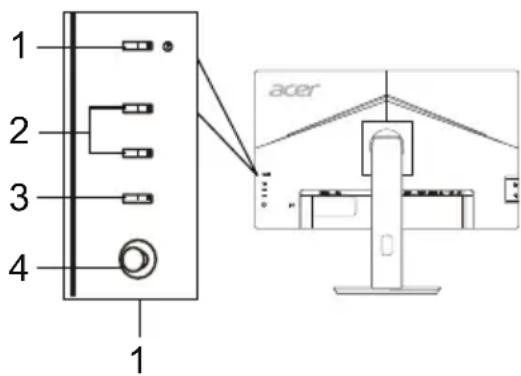

Externa kontroller

1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyderstandbyläge/störmsparläge.
2	Snabbtangent 1, 2	Tryck for att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck for att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck for att aktivera OSD-menyn, använden sedan som riktningstangent for attmarkera önskad Funktion. Tryck ner denigen für att ange ett val.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänad utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänade utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänade utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 27"W (69 cm)
	Pixelavständ 0,311 mm	(H) x 0,311 mm (V)
	Ljustyrica	250 cd/m2(typisk)
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responsid 4 ms (G till G)
	Paneltyp In-Plane Switching
	H-frekvens	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvens	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens 174,5 MHz
Högsta upplösning		VGA: 1920 x 1080 vid 60 HzHDMI/DP: 1920 x 1080 vid 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energiförbrukning	På-läge 26 W
	Viloläge 0,5 W
	Av-läge 0,3 W
Ingängskontakt		D-SubHDMI (endast modeller med HDMI-ingång)DP (endast modeller med DP-ingång)
Videosignalingäng		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (endast modeller med HDMI-ingång) (tillval)DP (endast modeller med DP-ingång) (tillval)
Högtalare 2 W x 2 (endast modeller med ljudingång) (tilval)
USB USB 3.0 x 4 (tillval)
Största skärmtorlek		Horisontellt: 597,88 mmVertikalt: 336,31 mm
Strömkälla		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid forvaring: -20° till 60° CFuktighet vid drift: 20 % till 80 %
Mätt		612,3 (B) x 401,1 ~ 521,1 (H) x 259,79 (D) mm
Vikt (netto)		7,88 kg (netto)
Mekaniska specificationer		Lutning: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakätlutning på25 grader uppnäs)Vridning: -45° till +45°Höjdjustering: 0 mm till 120 mmPivotering: -90° till +90°Avtagbart fotstativ: Ja
External kontroller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2
	Funktioner	KontrastLjustyrikaForstårk svartBlätt ljus*ACM på/avSuperskärpaH-position (endast modeller med analog ingång)V-position (endast modeller med analog ingång)Klocka (endast modeller med analog ingång)Fokus (endast modeller med analog ingång)Autokonfiguration (endast modeller med analog ingång)GammaFärgtemperaturLagensRGBGråskaleläge6-axlad färgmättnad6-axlad färgton
Specificationerna varierar after modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt. *Standardinställningen "Standard" har testats av TÜV Rheinland och uppfyller TÜV Rheinlands krav för standarden "Låg nivå av blått ljus (maskinvarulösning)" och bildskärmscertifieringen TÜV Eyesafe.

2-2 Anslut HDMI-kabeln (endast modell med HDMI-ingång)

2-3 Anslut DP-kabeln (endast modell med DP-ingång) (extra utrustning)
