BL270 - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Acer
Model	BL270
Rozmiar ekranu	27 cali (69 cm)
Technologia matrycy	IPS (In-Plane Switching)
Rozdzielczość natywna	1920 x 1080 pikseli (Full HD)
Częstotliwość odświeżania	75 Hz (HDMI/DP), 60 Hz (VGA)
Czas reakcji	4 ms (szary do szarego)
Typowa jasność	250 cd/m²
Kontrast dynamiczny (ACM)	100 000 000:1
Kąt widzenia	178° poziomy / 178° pionowy
Złącza wejściowe wideo	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Wbudowane głośniki	2 x 2 W
Porty USB	4x USB 3.0 (opcjonalnie w zależności od modelu)
Pobór mocy (praca)	26 W
Pobór mocy (czuwanie)	0,5 W
Zasilanie	100-240 V, 50/60 Hz
Wymiary (z podstawą)	612,3 x 401,1-521,1 x 259,79 mm (szer. x wys. x gł.)
Waga netto	7,88 kg
Ustawienia ergonomiczne	Pochylenie -5°/+25°, obrót -45°/+45°, pivot -90°/+90°, wysokość 120 mm
Główne funkcje	Kontrast, jasność, wzmocnienie czerni, światło niebieskie, ACM, super ostrość, gamma, temperatura barw, tryby sRGB, Adaptive-Sync, itp.
Konserwacja i czyszczenie	Odłączyć, spryskać miękką szmatkę bez rozpuszczalnika, nie rozpylać bezpośrednio na ekran
Bezpieczeństwo	Nie otwierać obudowy, nie wystawiać na deszcz ani wilgoć, odłączyć w przypadku uszkodzenia
Możliwość naprawy	Podstawa zdejmowana, naprawa wyłącznie przez autoryzowanego technika

Często zadawane pytania - BL270 ACER

Jak czyścić ekran monitora Acer BL270?

Wyłącz monitor i odłącz przewód zasilający. Spryskaj miękką szmatkę bezrozpuszczalnikowym płynem czyszczącym, a następnie delikatnie wytrzyj ekran. Nigdy nie rozpylaj płynu bezpośrednio na ekran ani obudowę. Unikaj produktów na bazie amoniaku lub alkoholu.

Jakich kabli użyć do podłączenia monitora do komputera?

Użyj kabla VGA, HDMI lub DisplayPort w zależności od dostępnych portów. Podłącz jeden koniec do monitora, a drugi do komputera. Upewnij się, że oba urządzenia są wyłączone przed podłączeniem. Kabel audio (opcjonalny) może być użyty do dźwięku.

Jak ustawić wysokość monitora Acer BL270?

Wysokość jest regulowana w zakresie od 0 do 120 mm. Trzymaj monitor mocno i delikatnie podnieś lub opuść. Regulacja jest mechaniczna i nie wymaga narzędzi. Nie podnoś monitora za podstawę.

Jaka jest maksymalna obsługiwana rozdzielczość?

Maksymalna rozdzielczość to 1920 x 1080 pikseli. Przez HDMI lub DisplayPort odświeżanie może osiągnąć 75 Hz. Przez VGA częstotliwość jest ograniczona do 60 Hz.

Jak korzystać z menu ekranowego (OSD)?

Naciśnij przycisk nawigacyjny/OK, aby otworzyć menu. Użyj przycisków kierunkowych do nawigacji i naciśnij OK, aby wybrać. Ustawienia obejmują kontrast, jasność, temperaturę barw itp. Aby wyjść, wybierz 'Wyjście'.

Czy monitor ma wbudowane głośniki?

Tak, monitor jest wyposażony w dwa głośniki o mocy 2 W każdy. Dźwięk jest dostępny przez połączenie HDMI lub DisplayPort, lub przez osobne wejście audio (w zależności od modelu).

Co zrobić w przypadku problemów z wyświetlaniem?

Najpierw sprawdź połączenia kabli. Użyj funkcji 'Auto-regulacja' w menu OSD (dla wejścia analogowego). Jeśli problem nadal występuje, spróbuj zresetować ustawienia przez 'Reset' w menu. Skonsultuj się z technikiem, jeśli to konieczne.

Czy monitor jest zgodny ze standardem VESA?

Tak, monitor jest zgodny z VESA, a podstawa jest zdejmowana. Można zamontować ramię uchylne lub uchwyt ścienny (śruby nie są dołączone).

Jak zmniejszyć zmęczenie oczu?

Monitor posiada funkcję redukcji niebieskiego światła (Blue Light). Aktywuj ją przez menu OSD. Tryb 'Standard' jest certyfikowany przez TÜV Rheinland pod kątem niskiego niebieskiego światła. Ustaw również komfortową jasność i kontrast.

Jaki jest pobór mocy w trybie czuwania?

W trybie czuwania pobór mocy wynosi 0,5 W. W trybie wyłączenia wynosi 0,3 W. Pobór mocy podczas pracy wynosi 26 W. Użyj przycisku zasilania, aby całkowicie wyłączyć monitor.

INSTRUKCJA OBSŁUGI BL270 ACER

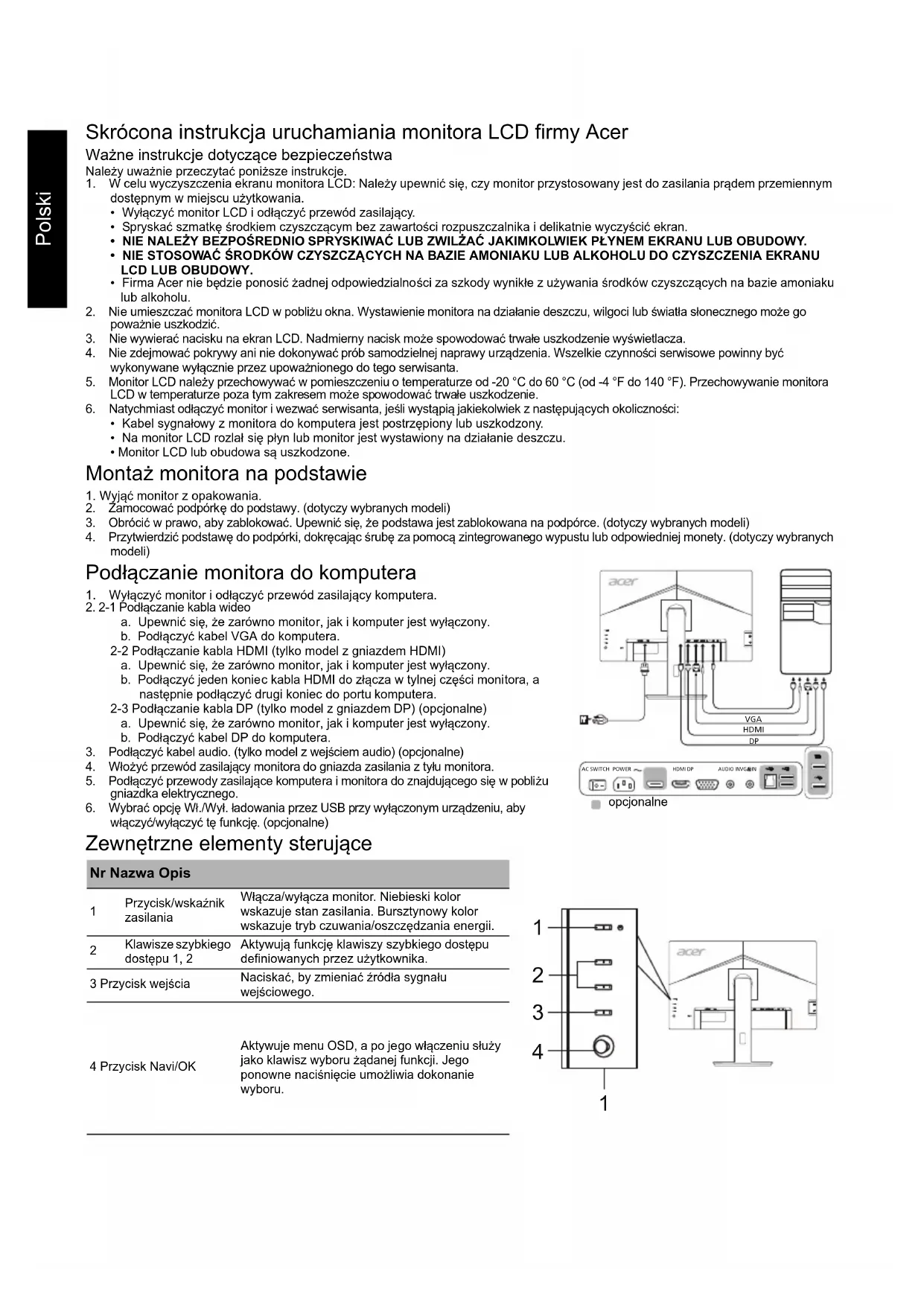

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania przemiennego dostępnego w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
5. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe ze stosowania środków czyszczących na bazie amoniaku lub alkoholu.
6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może poważnie uszkodzić.
7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
11. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
12. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
13. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

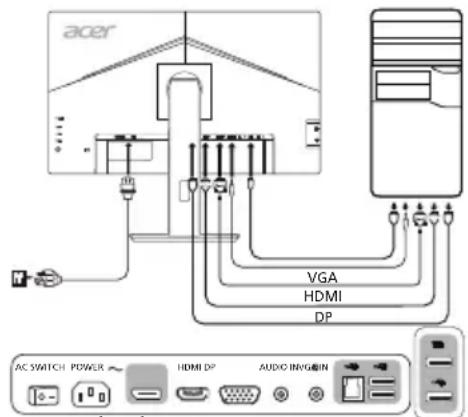

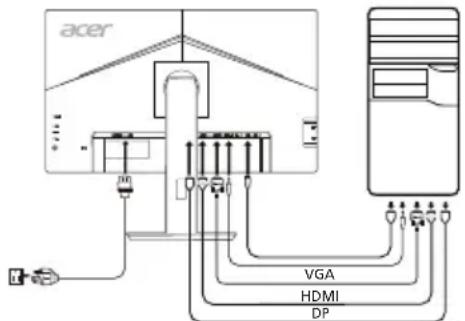

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla video

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć jeden koniec kabla HDMI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-3 Podłączanie kabla DP (tylko model z gniazdem DP) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć kabel DP do komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
4. Wybrać opcję Wł./Wył. ładowania przy USB przy wyłączonym urządzeniu, aby wyłączyć tę funkcję. (opcjonalne)

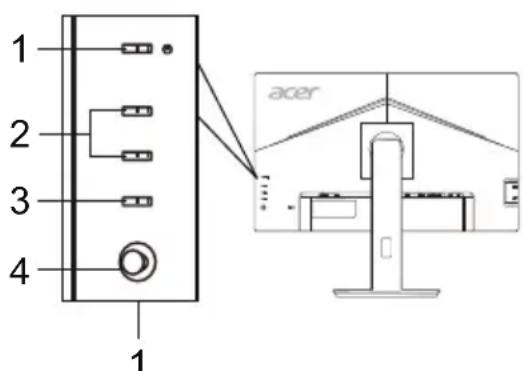

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcżędzania energii.
2	Klawiszeme szybkiego dostępu 1, 2	Aktywȩ fungcję klawiszyme szybkiego dostȩp definiowanych przy uzytkownika.
3	Przycisk wiejscia	Naciskać, by zmieiuć zródría sygnalu wejsciowego.
4	Przycisk Navi/OK	Aktywȩ menu OSD, a po seinem wączeniu sązy jako klawisz wyboru zȩdanej funkcj. Jego ponowne naciśćcie umozliwa dokonanie wyboru.

opcjonalne

Regulacja i informacja dotycząca bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych, a jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 27"W (69 cm)
	Rozstaw pikkseil 0,311 mm (w poziomie) × 0,311 mm (w pionie)
	Jasnosć 250 cd/m	² (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcj 4 ms (od G do G)
	Typ panelu In-plane switching (IPS)
	Częstotiwość pozioma	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Cȩstotiwość plonowa	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Wyświetlane kolory		16,7 milliona
Zegar punktowy 174,5 MHz
Maksymalna Rozdzielciezość		VGA: 1920 x 1080 przy;cżestotiwość 60 HzHDMI/DP: 1920 x 1080 przy;cżestotiwość 75 Hz
Plug & Play VESA DDCCI/DDC2B
Pobór mocy	Tryb wączenia 26 W
	Tryb uspiemia 0,5 W
	Tryb wączenia 0,3 W
Zȩcze wiejsciowe		D-SubHDMI (tylko model z wiejsciem HDMI)DP (tylko model z wiejsciem DP)
Wejsciowy signal video		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnieHDMI (tylko model z wiejsciem HDMI) (opcjonalne)DP (tylko model z wiejsciem DP) (opcjonalne)
Głowinski		2 W x 2 (tylko model z wiejsciem audio) (opcjonalne)
USB USB 3.0 x 4 (opcjonalne)
Maksymalny Rozmier ekranu		W poziomie: 597,88 mmW pionie: 336,31 mm
Zȩdlo zasilania		100-240 V, 50/60 Hz
Kwestle sądowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywnia: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		612,3 (szer.) × 401,1 - 521,1 (wys.) × 259,79 (glieb.) mm
Waga:		7,88 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5° do +25° (tylko w najwyźyszym punkcie dostepne jest 25 stopni odchylenia dla kąta wzniesienia)Obró: Od -45° do +45°Regulacja wysokość: Od 0 mm do 120 mmObró w pionie: Od -90° do +90°Zdejmowalna podpórká: Tak
Zewétrzne elementy sterujuce	Przelącznik/przyciski	Przycisk zasilaniaKlawisz szydklego dostepu 1Klawisz szydklego dostepu 2
	Funkcjé	KrontrastJasnosćWzmocn. czerniNieb. swiatlo*Wiączenia/wydȩczenie ACMSuper ostrośćUstaw. poz. (tylko model z wiejsciem analogogym)Ustaw. pion. (tylko model z wiejsciem analogogym)Zegar (tylko model z wiejsciem analogogym)Ostrość (tylko model z wiejsciem analogogym)Auto konfiguracja (tylko model z wiejsciem analogogym)GammaTemp. coloruTrybysRGBTryb odc. szar.Nasyc. 6-osiow6-osiowa barwa
Dane techniczne zaleość od modelu i/lub regionu.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

*Domyślne ustawienie „Standardowy" zostało przetestowane przez TÜV Rheinland i spełnia wymagania normy TÜV Rheinland „Niskiej emisji niebieskiego światła (rozwiązanie sprzętowe)" i certyfikacji TÜV Eyesafe Display.

Uwaga: Kable ekranowane

Wszystkie połączenia z innymi urządzeniami komputerowymi muszą być wykonane z użyciem kabli ekranowanych, aby zachować zgodność z przepisami dotyczącymi kompatybilności elektromagnetycznej.

Uwaga: Urządzenia peryferyjne

a. Wyłącz monitor i komputer. b. Podłącz kabel DP do komputera.

1. Podłącz kabel audio. (tylko dla modeli z wejściem audio) (opcjonalnie)
2. Podłącz kabel zasilania monitora do gniazda zasilania z tyłu monitora.
3. Podłącz kable zasilania monitora i komputera do źródła zasilania.
4. Aby włączyć/wyłączyć funkcję ładowania urządzeń przez port USB, wybierz WŁĄCZ/WYŁĄCZ funkcję ładowania urządzeń przez port USB. (opcjonalnie)

opcjonalnie

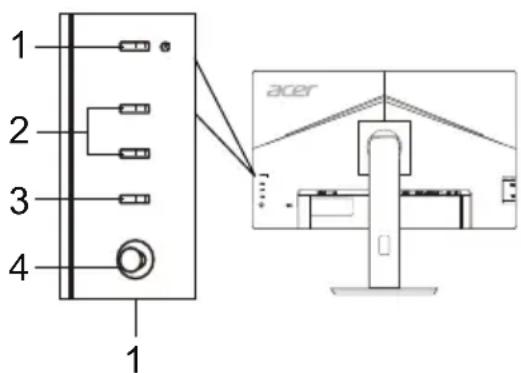

Elementy sterujące

Br. Stavka Opis
1	Gumb/indikator napajanja	Uključuje i isključuje monitor. Ako svijetli plavo, monitor je uključen. Ako svjetli narançasta, monitor je u stanju mirovanja ili štednje energlje.
2	Tipke prečaca 1, 2	Pritisnite za aktivaciju funkcjie tipke prečaca koju je definirao korisnik.
3	Gumb za izbor ulaza	Pritisnite za prebacivanje izmedu izvora ulaznog signala.
4	Gumb za navigaciju / U redu	Pritisnite za aktivaciju zaslonskog izbornika, a zatim ga koristite kao tipke sa strelicama;kako biste označiliŽeljenu funkcju. Ponomo pritsnite gumb kako biste otvorili odabranu stavku.
