BL270 - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	BL270
Veľkosť obrazovky	27 palcov (69 cm)
Technológia panelu	IPS (In-Plane Switching)
Natívne rozlíšenie	1920 x 1080 pixelov (Full HD)
Obnovovacia frekvencia	75 Hz (HDMI/DP), 60 Hz (VGA)
Odozva	4 ms (šedá na šedú)
Typický jas	250 cd/m²
Dynamický kontrast (ACM)	100 000 000:1
Pozorovací uhol	178° horizontálne / 178° vertikálne
Vstupné video konektory	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Vstavané reproduktory	2 x 2 W
USB porty	4x USB 3.0 (voliteľné podľa modelu)
Spotreba energie (v prevádzke)	26 W
Spotreba energie (v pohotovostnom režime)	0,5 W
Napájanie	100-240 V, 50/60 Hz
Rozmery (so stojanom)	612,3 x 401,1-521,1 x 259,79 mm (Š x V x H)
Hmotnosť netto	7,88 kg
Ergonomické nastavenia	Náklon -5°/+25°, otočenie -45°/+45°, pivot -90°/+90°, výška 120 mm
Hlavné funkcie	Kontrast, jas, zosilnenie čiernej, modré svetlo, ACM, super ostrosť, gama, farebná teplota, režimy sRGB, Adaptive-Sync, atď.
Údržba a čistenie	Odpojte, nastriekajte na mäkkú handričku bez rozpúšťadla, nestriekajte priamo na obrazovku
Bezpečnosť	Neotvárajte kryt, nevystavujte dažďu ani vlhkosti, v prípade poškodenia odpojte
Opraviteľnosť	Odnímateľná noha, opravu vykonáva iba autorizovaný technik

Často kladené otázky - BL270 ACER

Ako vyčistiť obrazovku monitora Acer BL270?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci roztok bez rozpúšťadla na mäkkú handričku, potom jemne utrite obrazovku. Nikdy nestriekajte tekutinu priamo na obrazovku ani na kryt. Vyhnite sa výrobkom obsahujúcim amoniak alebo alkohol.

Aké káble použiť na pripojenie monitora k počítaču?

Použite kábel VGA, HDMI alebo DisplayPort podľa dostupných portov. Jeden koniec zapojte do monitora a druhý do počítača. Uistite sa, že obe zariadenia sú pred pripojením vypnuté. Audio kábel (voliteľný) možno použiť na zvuk.

Ako nastaviť výšku monitora Acer BL270?

Výška je nastaviteľná od 0 do 120 mm. Pevne držte monitor a jemne ho zdvihnite alebo spustite. Nastavenie je mechanické a nevyžaduje žiadne nástroje. Nezdvíhajte monitor za základňu.

Aká je maximálna podporovaná rozlíšenie?

Maximálne rozlíšenie je 1920 x 1080 pixelov. Cez HDMI alebo DisplayPort môže obnovovacia frekvencia dosiahnuť 75 Hz. Cez VGA je frekvencia obmedzená na 60 Hz.

Ako používať ponuku na obrazovke (OSD)?

Stlačte tlačidlo navigácie/OK na otvorenie ponuky. Pomocou smerových tlačidiel sa pohybujte a stlačením OK vyberte. Nastavenia zahŕňajú kontrast, jas, farebnú teplotu atď. Na ukončenie vyberte 'Koniec'.

Má monitor reproduktory?

Áno, monitor je vybavený dvoma reproduktormi s výkonom 2 W každý. Zvuk je dostupný cez pripojenie HDMI alebo DisplayPort, alebo cez samostatný audio vstup (v závislosti od modelu).

Čo robiť v prípade problému so zobrazením?

Najprv skontrolujte pripojenie káblov. Použite funkciu 'Automatické nastavenie' v ponuke OSD (pre analógový vstup). Ak problém pretrváva, skúste obnoviť nastavenia pomocou 'Reset' v ponuke. V prípade potreby kontaktujte technika.

Je monitor kompatibilný so štandardom VESA?

Áno, monitor je kompatibilný s VESA a noha je odnímateľná. Môžete pripevniť rameno alebo nástenný držiak (skrutky nie sú súčasťou balenia).

Ako znížiť únavu očí?

Monitor obsahuje funkciu zníženia modrého svetla (Blue Light). Aktivujte ju cez ponuku OSD. Režim 'Standard' je certifikovaný TÜV Rheinland pre nízke modré svetlo. Nastavte tiež príjemný jas a kontrast.

Aká je spotreba energie v pohotovostnom režime?

V pohotovostnom režime je spotreba 0,5 W. V režime vypnutia je 0,3 W. Spotreba pri prevádzke je 26 W. Na úplné vypnutie monitora použite vypínač.

NÁVOD NA OBSLUHU BL270 ACER

Upevnenie monitora k základni

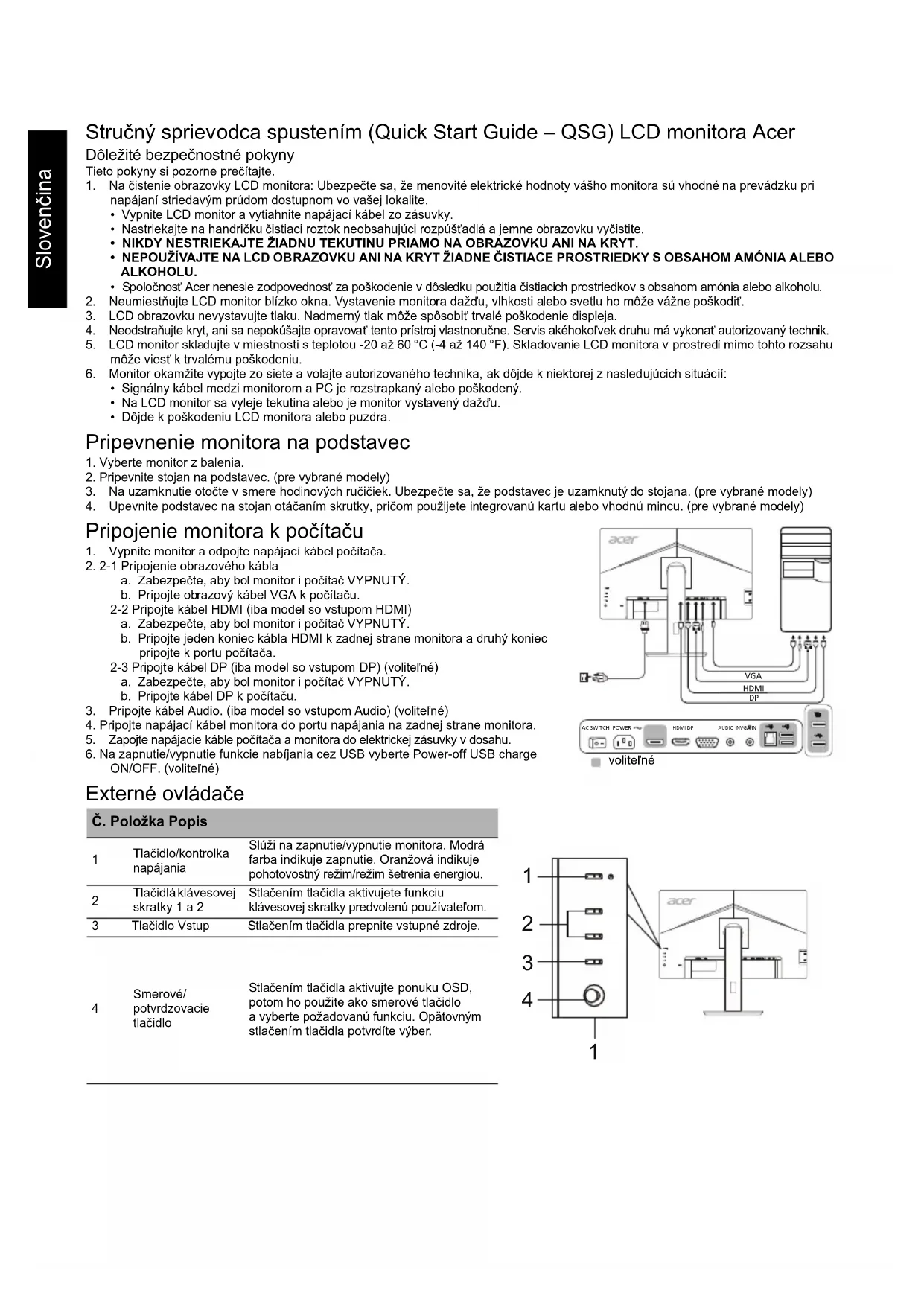

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. - NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

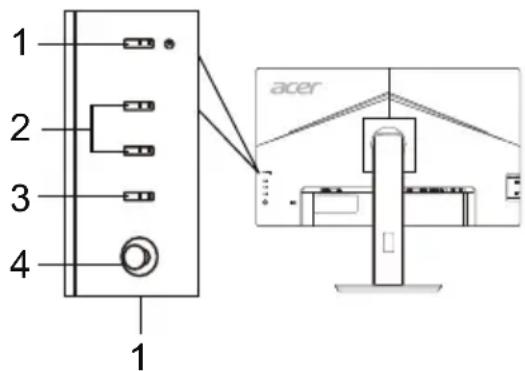

Pripojenie monitora k počítaču

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlacidla aktivujete funkciu klávesovej skratky predvolenú použivatelom.
3	Tlačidlo Vstup	Stlačením tlacidla prepnite vstupné zdroje.

Smerové/ potvrdzovacie tlačidlo

Stlačením tlačidla aktivujte ponuku OSD, potom ho použite ako smerové tlačidlo a vyberte požadovanú funkciu. Opätovným stlačením tlačidla potvrďte výber.

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

K tomuto zariadeniu možno pripojiť iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atď.) certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mať pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí znieť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný T'FT LCD
	Velkost'	27"W (69 cm)
	Rozstup bodov 0,311 mm (H) x 0,311 mm (V)
	Jas	250 cd/m2 (charakteristický)
	Kontrast 10000000:1 Max (ACM)
	Pozorovacú uhol 178° (H)	78° (V) (CR = 10)
	Doba odozvy 4 ms (G ku G)
	Typ panela IPS
	Horizontálna frekvencia	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Vertikálna frekvencia	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov 174,5 MHz
Maximálne Rozlügen		VGA: 1920 x 1080 pri 60 HzHDMI/DP: 1920 x 1080 pri 75 Hz
Technología Plug & Play VESA DDCCI/DDC2B
Spatreba energia	Režim zapnutia 26 W
	Režim spänku 0,5 W
	Režim vypnutia 0,3 W
Vstrupý konektor		D-SubHDMI (iba model so vystupom HDMI)DP (iba model so vystupom DP)
Vstrupý signál videa		Analogový: 0,7 Vp-p ( standardne), 75 OHM, cladnéHDMI (iba model so vystupom HDMI) (volitefné)DP (iba model so vystupom DP) (volitefné)
Reprodukty		2 W x 2 (iba model so vystupom Audio) (volitefné)
USB USB 3.0 x 4 (volitefné)
Maximálna veilkost' obrazovky		Horizontálne: 597,88 mmVertikálne: 336,31 mm
Zdroj napájania 100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádková teplata: 0 až 40 °CTeplota skladovania: -20 až 60 °CTepláková vlhkest: 20 % až 80 %
Rozmery		612,3 (§) x 401,1 - 521,1 (v) x 259,79 (h) mm
Hmotnost' (netto)		7,88 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +25° (iba v majyšom bode možno ponúknut' 25 stipřov zaklopenia pre uhol elevácie)Otáčanie: -45° až +45°Nastavenie vyský: 0 mm až 120 mmVyklápanie: -90° až +90°Odpóltehný stojan: ÅnO
Vonkajšie ovládače	Prepínač/Tlačidlá	Tlacidlo zapnutiaTlacidlo klávesovej skratky 1Tlacidlo klávesovej skralky 2
	Funkcie	KrontrastJasZvýraznenie ČernejModré svetlo*Zapnúč/vypnúč' ACMZvýšená ostrostHorizontálna poloha (iba pre model s analógový mvestupom)Vrklápanie (iba pre model s analógový mvestupom)Hodiny (iba pre model s analógový mvestupom)Ohnisko (iba pre model s analógový mvestupom)Automatický zdrojŠirokouhlePriradenie kláv. skratiekZap./vyp. DDC/CIUrovně cienej na HDMIRežim rychleho spusteniaNabijanie USB pri vypnutiInformácie o displejiObnovit větky nastaveniaUkončit'
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.

*Predvolené nastavenie „Standard" (Štandardné) bolo testované u TÜV Rheinland a spĺňa požiadavky normy „Redukcia modrého svetla (Hardvérové riešenie)" od a certifikáciu TÜV Eyesafe Display.
