Produkttype	LCD-skærm
Mærke	Acer
Model	BL270
Skærmstørrelse	27 tommer (69 cm)
Panelteknologi	IPS (In-Plane Switching)
Native opløsning	1920 x 1080 pixels (Full HD)
Opdateringsfrekvens	75 Hz (HDMI/DP), 60 Hz (VGA)
Reaktionstid	4 ms (grå til grå)
Typisk lysstyrke	250 cd/m²
Dynamisk kontrast (ACM)	100 000 000:1
Betragtningsvinkel	178° vandret / 178° lodret
Videoindgangsstik	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Indbyggede højttalere	2 x 2 W
USB-porte	4x USB 3.0 (ekstraudstyr afhængigt af model)
Strømforbrug (aktiv)	26 W
Strømforbrug (standby)	0,5 W
Strømforsyning	100-240 V, 50/60 Hz
Mål (med fod)	612,3 x 401,1-521,1 x 259,79 mm (B x H x D)
Nettovægt	7,88 kg
Ergonomiske indstillinger	Hældning -5°/+25°, drejning -45°/+45°, rotation -90°/+90°, højde 120 mm
Vigtigste funktioner	Kontrast, lysstyrke, sortboost, blåt lys, ACM, super skarphed, gamma, farvetemperatur, sRGB-tilstande, Adaptive-Sync, osv.
Vedligeholdelse og rengøring	Tag stikket ud, spray en blød klud uden opløsningsmiddel, spray ikke direkte på skærmen
Sikkerhed	Åbn ikke kabinettet, udsæt ikke for regn eller fugt, tag stikket ud ved skade
Reparationsmuligheder	Aftagelig fod, reparation kun af autoriseret tekniker

Ofte stillede spørgsmål - BL270 ACER

Hvordan rengør jeg skærmen på Acer BL270 monitoren?

Sluk for monitoren og tag strømkablet ud. Spray en rengøringsvæske uden opløsningsmiddel på en blød klud, og tør derefter forsigtigt skærmen af. Sprøjt aldrig væske direkte på skærmen eller kabinettet. Undgå produkter baseret på ammoniak eller alkohol.

Hvilke kabler skal jeg bruge til at tilslutte monitoren til en computer?

Brug et VGA-, HDMI- eller DisplayPort-kabel afhængigt af de tilgængelige porte. Sæt den ene ende i monitoren og den anden i computeren. Sørg for, at begge enheder er slukket, før du tilslutter. Lydkablet (ekstraudstyr) kan bruges til lyd.

Hvordan justerer jeg højden på Acer BL270 monitoren?

Højden kan justeres fra 0 til 120 mm. Hold godt fast i monitoren, og løft eller sænk den forsigtigt. Justeringen er mekanisk og kræver intet værktøj. Løft ikke monitoren i bunden.

Hvad er den maksimale understøttede opløsning?

Den maksimale opløsning er 1920 x 1080 pixels. Via HDMI eller DisplayPort kan opdateringsfrekvensen nå op på 75 Hz. Via VGA er frekvensen begrænset til 60 Hz.

Hvordan bruger jeg skærmmenuen (OSD)?

Tryk på navigations-/OK-knappen for at åbne menuen. Brug piletasterne til at navigere, og tryk på OK for at vælge. Indstillingerne omfatter kontrast, lysstyrke, farvetemperatur osv. For at forlade skal du vælge 'Afslut'.

Har monitoren indbyggede højttalere?

Ja, monitoren er udstyret med to højttalere på hver 2 W. Lyden er tilgængelig via HDMI- eller DisplayPort-forbindelse, eller via en separat lydindgang (afhængigt af modellen).

Hvad gør jeg ved et displayproblem?

Kontroller først kabelforbindelserne. Brug funktionen 'Auto-justering' i OSD-menuen (til analog indgang). Hvis problemet fortsætter, prøv at nulstille indstillingerne via 'Reset' i menuen. Kontakt en tekniker om nødvendigt.

Er monitoren kompatibel med VESA-standarden?

Ja, monitoren er VESA-kompatibel, og foden er aftagelig. Du kan montere en justerbar arm eller en vægbeslag (skruer medfølger ikke).

Hvordan reducerer jeg øjentræthed?

Monitoren har en funktion til reduktion af blåt lys (Blue Light). Aktivér den via OSD-menuen. Tilstanden 'Standard' er TÜV Rheinland-certificeret for lavt blåt lys. Juster også lysstyrken og kontrasten til et behageligt niveau.

Hvad er strømforbruget i standby?

I standby-tilstand er forbruget 0,5 W. I slukket tilstand er det 0,3 W. Forbruget under drift er 26 W. Brug tænd/sluk-knappen til at slukke monitoren helt.

BRUGSANVISNING BL270 ACER

2-2 Tilslut HDMI-kablet (kun modeller med HDMI-indgang)

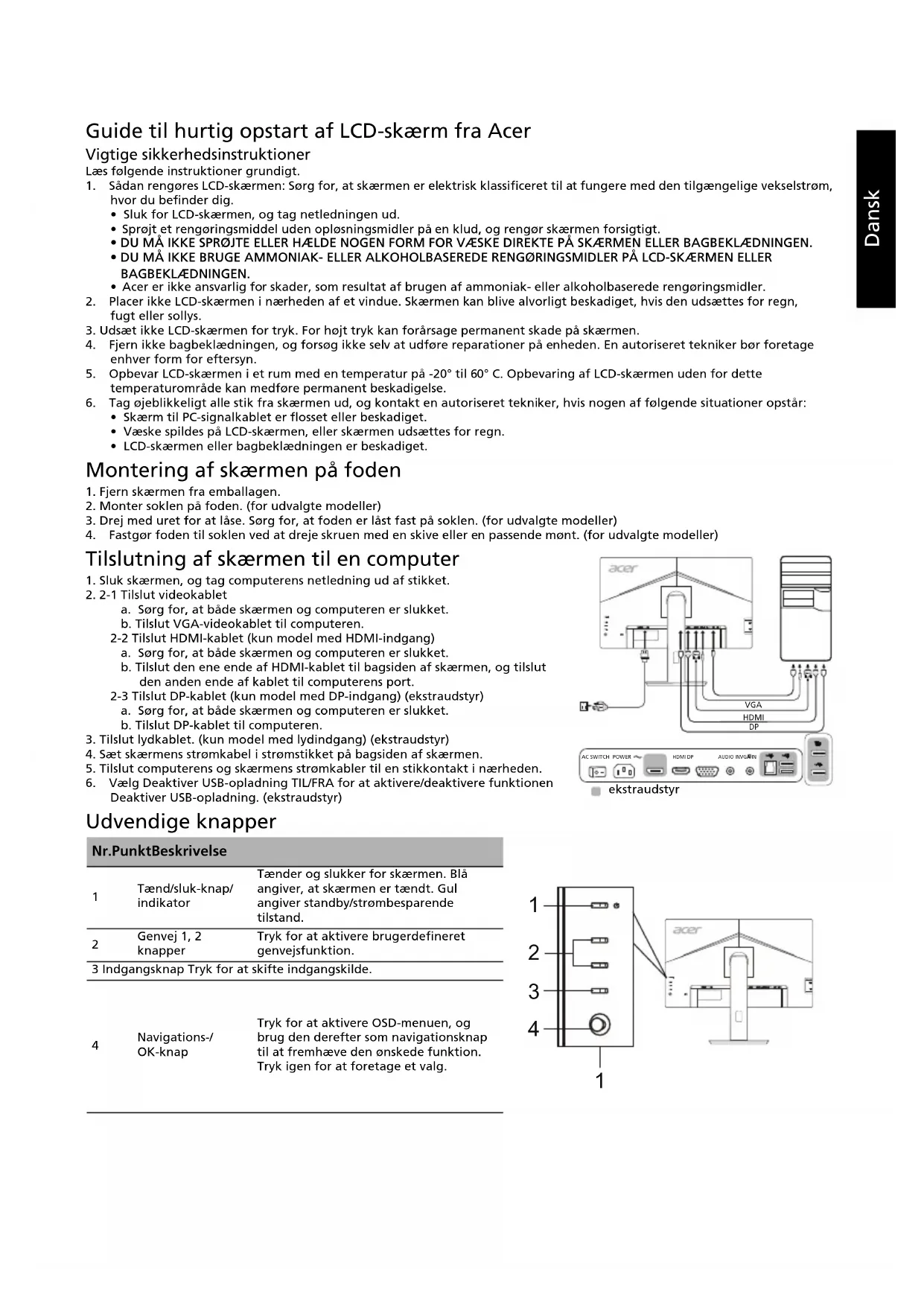

Hurtig startguide for Acer LCD-skærm

Vigtige sikkerhedsinstruktioner

Montering af skærmen på foden

1. Fjern skærmen fra emballagen.
2. Monter stangen på foden. (kun for udvalgte modeller)
3. Drej med uret for at låse. Sørg for, at foden er fastgjort til stangen. (kun for udvalgte modeller)
4. Fastgør foden til stangen ved at dreje skruen med en skive eller en passende mønt. (kun for udvalgte modeller)

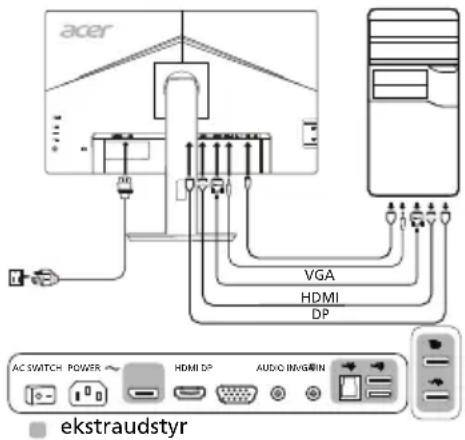

Tilslutning af skærmen til en computer

1. Sluk skærmen, og tag computerens netledning ud af stikket. 2.2-1 Tilslut videokablet

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut VGA-videokablet til computeren.

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut den ene ende af HDMI-kablet til bagsiden af skærmen, og tilslut den anden ende af kablet til computerens port.

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut DP-kablet til computeren.

1. Tilslut lydkablet. (kun model med lydindgang) (ekstraudstyr)
2. Sæt skærmens strømkabel i strømstikket på bagsiden af skærmen.
3. Tilslut computerens og skærmens strømkabler til en stikkontakt i nærheden.
4. Vælg Deaktiver USB-opladning TIL/FRA for at aktivere/deaktivere funktionen Deaktiver USB-opladning. (Ekstraudstyr)

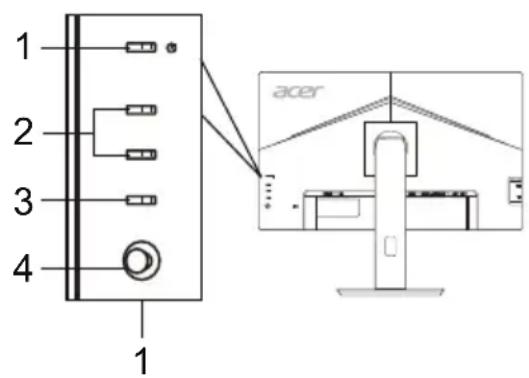

Udvendige knapper

Nr. Punkt Beskrivelse

1	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strombesparende tilstand.
2	Genvej 1, 2 knapper	Tryk for at aktivere brugerdefineret genvejsfunktion.
3	Indgangsknap Tryk for at skifte indgangskilde.

4

Navigations-OK-knap

Tryk for at aktivere OSD-menuen, og brug den derefter som navigationsknap til at fremhæve den ønskede funktion. Tryk igen for at foretage et valg.

Regler og sikkerhedsforskrifter

FCC-forskrifter

Denne enhed er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglerne. Disse grænser er fastsat for at yde rimelig beskyttelse mod skadelig interferens i beboelsesinstallationer. Denne enhed genererer, bruger og kan udstråle radiofrekvensenergi. Hvis produktet ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikation.

Der er dog ingen garanti for, at interferens ikke forekommer i en bestemt installation. Hvis denne enhed forårsager skadelig interferens ved radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke for enheden og tænde den igen, opfordres brugeren til at forsøge at afhjælpe interferensen ved en eller flere af følgende foranstaltninger:

• Juster eller flyt modtagerantennen. Forøg afstanden mellem enheden og modtageren.
• Slut enheden til en stikkontakt på et andet kredsløb end det, modtageren er tilsluttet.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for at få hjælp.

CE-overensstemmelseserklæring

Acer Inc. erklærer herved, at denne LCD-skærm overholder de væsentlige krav og andre relevante bestemmelser i EMC-direktivet 2014/30/EU, lavspændingsdirektivet 2014/35/EU og RoHS-direktivet 2011/65/EU og direktiv 2009/125/EF om rammerne for fastlæggelse af krav til miljøvenligt design af energirelaterede produkter.

Bemærk:

Løft skærmen i dens fod for at undgå at beskadige skærmen.

Bemærk: Afskærmede kabler

Alle forbindelser til andre computerenheder skal foretages med afskærmede kabler for at overholde EMC-reglerne.

Bemærk: Eksterne enheder

Kun eksterne enheder (indgående/udgående enheder, terminaler, printere osv.), som er certificeret i overensstemmelse med klasse B-grænserne, må tilsluttes dette udstyr. Brug af ikke-certificerede enheder forventes at medføre interferens i radio- og tv-modtagelse.

Forsigtig

Ændringer eller modifikationer, som ikke er udtrykkeligt godkendt af producenten, kan ugyldiggøre brugerens ret, som er ydet af FCC (Federal Communications Commission), til at bruge dette produkt.

Driftsbetingelser

Denne enhed overholder afsnit 15 i FCC-reglerne. Driften er underlagt følgende to betingelser: (1) denne enhed må ikke forårsage skadelig interferens, og (2) enheden skal acceptere modtaget interferens, herunder interferens, der kan forårsage uønsket drift.

Bemærk: Canadiske brugere

Denne digitale enhed i klasse B overholder den canadiske ICES-003.

Bortskaffelse af udstyr af brugere i private husholdninger i Den Europæiske Union

Dette symbol på produktet og/eller emballagen angiver, at dette produkt ikke må bortskaffes sammen med det øvrige husholdningsaffald. I stedet er det dit ansvar at bortskaffe udstyret ved at aflevere det på et angivet indsamlingssted for genanvendelse af elektrisk og elektronisk udstyr. Separat indsamling og genanvendelse af udstyret er med til at bevare naturlige ressourcer og sikre, at det genbruges på en måde, der beskytter menneskers sundhed og miljøet. For flere oplysninger om, hvor du kan aflevere dit udstyr til genbrug, skal du kontakte din kommune, dit renovationsselskab eller den butik, hvor du købte produktet.

SPECIFIKATIONER

LCD-panel	Driversystem TFT farve	LCD
	Størrelse 27"W (69 cm)
	Pixelafstand: 0,311 mm	(H) x 0,311 mm (V)
	Lysstyrke 250 cd/m2 (typisk)
	Kontrast 100000000:1	Maks. (ACM)
	Betragtningsvinkel 176° (H) 178° (V) (CR=10)
	Svartid 4 ms (G til G)
	Paneltype IPS (In-Plane)	Switching)
	H-frekvens	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvens	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Skærmfarver 16,7 millionaire
Pixelfrekvens 174,5 MHz
Maksimal oploning		VGA: 1920 x 1080 ved 60 HzHDMI/DP: 1920 x 1080 ved 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromforbrug	Tændt tilstand 26 W
	Slumretilstand 0,5 W
	Slukket tilstand 0,3 W
Indgangsstik		D-SubHDMI (kun model med HDMI-indgang)DP (kun model med DP-indgang)
Videoindgangssignal		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (kun model med HDMI-indgang) (ekstraudstyr)DP (kun model med DP-indgang) (ekstraudstyr)
Hojttalere 2 W x 2 (kun model med lydindgang) (ekstraudstyr)
USB		USB 3.0 x 4 (ekstraudstyr)
Maksimal skærmstørrelse		Vandret: 597,88 mmLodret: 336,31 mm
Stromkilde		100-240 V, 50/60 Hz
Miljohensyn		Driftstemperatur: 0° til 40°COpbevaringstemp.: -20° til 60°CLuftfughtigved drift: 20 % til 80 %
Mäl		612,3 (B) x 401,1 ~ 521,1 (H) x 259,79 (D) mm
Vægt (N. W.) 7,88 kg (netto)
Funktionsspecifikationer		Hældning: -5° til +25° (der kan kun opnäs en bagudvendt hældning på 25 grader i den hoogeste position)Drejning: -45° til +45°Hojdeindstilling: 0 mm til 120 mmDrejetap: -90° til +90°Aftagelig fod: Ja
Udvendige knapper	Knapper	Tænd/sluk-knapGenvej 1Genvej 2
	Funktioner	KontrastLysstyrkeMorkeforstærkningBlåt lys*ACM Til/FraSuper skarphedH.-position (kun model med analog indgang)V.-position (kun model med analog indgang)Ur (kun model med analog indgang)Fokus (kun model med analog indgang)Automaticisk konfiguration (kun model med analog indgang)GammaFarvetemperaturTilstandesRGBGråskala-tilstand6-akset mætning6-akset nuance	IndgangMenu/Navigations/OKLydstyrkeLydlosovergearAdaptive-SyncSprogOSD-timeoutGennemsigtighedOSD-lasIndgangAutomatisk kildeBred tilstandTildeling af genvejstADDC/CI Til/FraHDMI sort niveauHurtig opstartDeaktiver USB-opladningOplyninger om skermNulstil alle indstellingerAfslut
Specifikationerne kan variere afhängigt af model og/eller region.

Find vejledninger og andre dokumenter til dit Acer-produkt på Acers officielle support-websted.

*Standardindstillingen "Standard" er testet af TÜV Rheinland, og den opfylder kravene i TÜV Rheinlands standard "Lavt blåt lys (løsning for hardware)" og TÜV Eyesafe Display-certificering.

Acer-LCD-skærm hurtig installationsvejledning
