BL270 - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	BL270
Velikost obrazovky	27 palců (69 cm)
Technologie panelu	IPS (In-Plane Switching)
Nativní rozlišení	1920 x 1080 pixelů (Full HD)
Obnovovací frekvence	75 Hz (HDMI/DP), 60 Hz (VGA)
Doba odezvy	4 ms (šedá-šedá)
Typický jas	250 cd/m²
Dynamický kontrast (ACM)	100 000 000:1
Pozorovací úhel	178° horizontálně / 178° vertikálně
Video vstupní konektory	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Vestavěné reproduktory	2 x 2 W
USB porty	4x USB 3.0 (volitelně dle modelu)
Spotřeba elektřiny (zapnuto)	26 W
Spotřeba elektřiny (pohotovostní režim)	0,5 W
Napájení	100-240 V, 50/60 Hz
Rozměry (se stojanem)	612,3 x 401,1-521,1 x 259,79 mm (Š x V x H)
Hmotnost netto	7,88 kg
Ergonomické nastavení	Náklon -5°/+25°, otáčení -45°/+45°, pivot -90°/+90°, výška 120 mm
Hlavní funkce	Kontrast, jas, boost černé, modré světlo, ACM, super ostrost, gama, teplota barev, režimy sRGB, Adaptive-Sync atd.
Údržba a čištění	Odpojte, nastříkejte na měkký hadřík bez rozpouštědla, nestříkejte přímo na obrazovku
Bezpečnost	Neotevírejte kryt, nevystavujte dešti nebo vlhkosti, v případě poškození odpojte
Opravitelnost	Odnímatelná noha, opravy pouze autorizovaným technikem

Často kladené otázky - BL270 ACER

Jak vyčistit obrazovku monitoru Acer BL270 ?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí prostředek bez rozpouštědla na měkký hadřík, poté jemně otřete obrazovku. Nikdy nestříkejte kapalinu přímo na obrazovku nebo kryt. Vyhněte se výrobkům s obsahem čpavku nebo alkoholu.

Jaké kabely použít k připojení monitoru k počítači ?

Použijte kabel VGA, HDMI nebo DisplayPort podle dostupných portů. Připojte jeden konec k monitoru a druhý k počítači. Ujistěte se, že jsou obě zařízení vypnutá před připojením. Zvukový kabel (volitelný) lze použít pro zvuk.

Jak nastavit výšku monitoru Acer BL270 ?

Výška je nastavitelná od 0 do 120 mm. Pevně držte monitor a jemně jej zvedněte nebo snižte. Nastavení je mechanické a nevyžaduje žádné nářadí. Nezvedejte monitor za jeho základnu.

Jaké je maximální podporované rozlišení ?

Maximální rozlišení je 1920 x 1080 pixelů. Přes HDMI nebo DisplayPort může obnovovací frekvence dosáhnout 75 Hz. Přes VGA je frekvence omezena na 60 Hz.

Jak používat obrazové menu (OSD) ?

Stiskněte navigační tlačítko/OK pro otevření menu. Použijte směrová tlačítka pro navigaci a stiskněte OK pro výběr. Parametry zahrnují kontrast, jas, teplotu barev atd. Pro ukončení vyberte 'Ukončit'.

Má monitor vestavěné reproduktory ?

Ano, monitor je vybaven dvěma reproduktory o výkonu 2 W každý. Zvuk je dostupný přes připojení HDMI nebo DisplayPort, nebo přes samostatný audio vstup (podle modelu).

Co dělat v případě problému se zobrazením ?

Nejprve zkontrolujte připojení kabelů. Použijte funkci 'Automatické nastavení' v menu OSD (pro analogový vstup). Pokud problém přetrvává, zkuste resetovat parametry pomocí 'Reset' v menu. V případě potřeby se obraťte na technika.

Je monitor kompatibilní se standardem VESA ?

Ano, monitor je kompatibilní s VESA a stojan je odnímatelný. Můžete připevnit rameno nebo nástěnný držák (šrouby nejsou součástí dodávky).

Jak snížit únavu očí ?

Monitor obsahuje funkci redukce modrého světla (Blue Light). Aktivujte ji v menu OSD. Režim 'Standard' je certifikován TÜV Rheinland pro nízké modré světlo. Nastavte také pohodlný jas a kontrast.

Jaká je spotřeba elektřiny v pohotovostním režimu ?

V pohotovostním režimu je spotřeba 0,5 W. V režimu vypnuto je 0,3 W. Spotřeba při provozu je 26 W. Pro úplné vypnutí monitoru použijte tlačítko napájení.

NÁVOD K OBSLUZE BL270 ACER

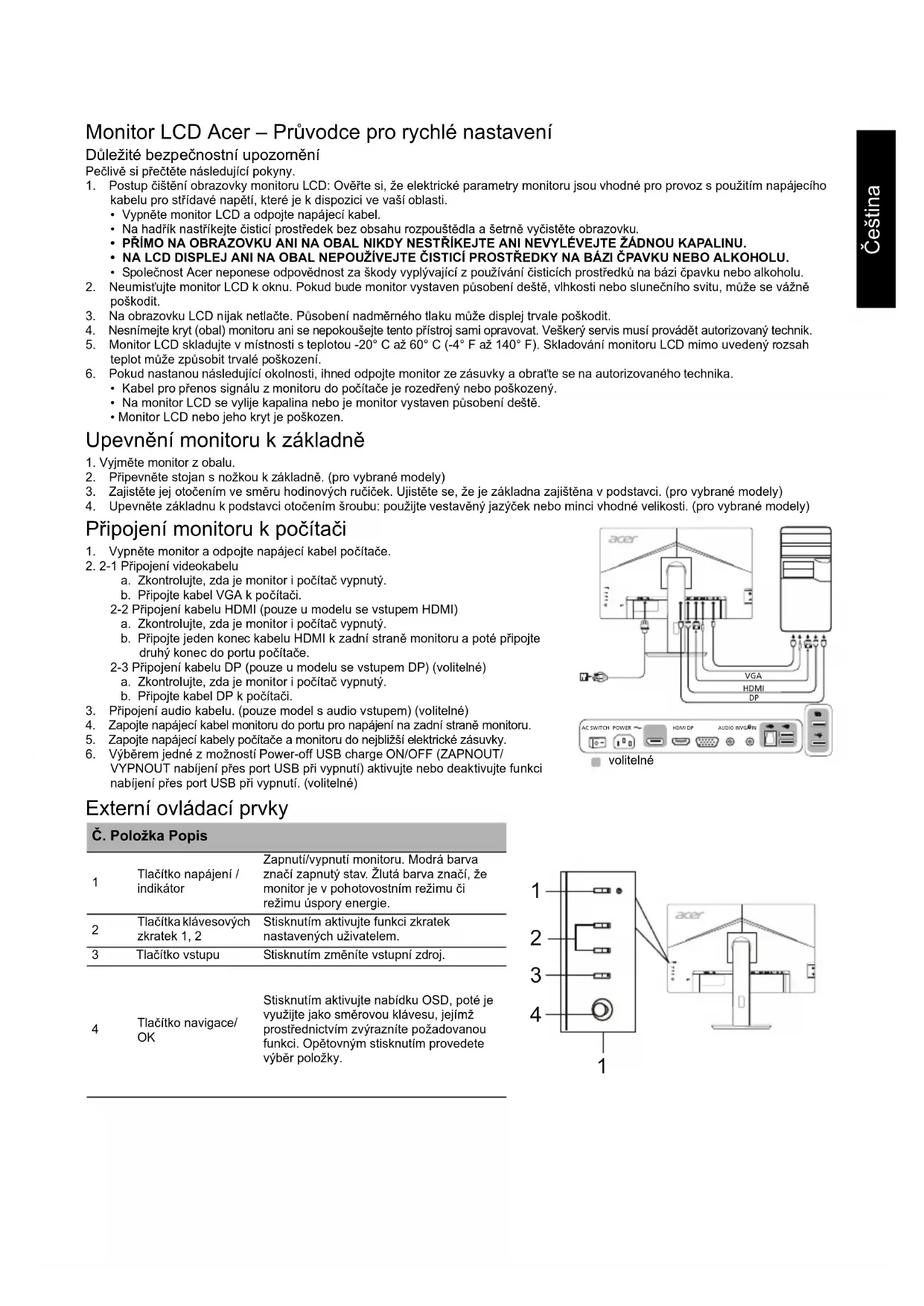

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20°C až 60°C (-4°F až 140°F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený.

• Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
• Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte monitor z obalu.
2. Připevněte stojan k základně. (pro vybrané modely)
3. Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

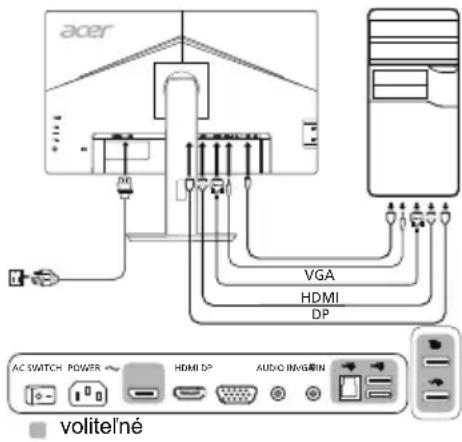

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači.

2-2 Připojení kabelu HDMI (pouze u modelů se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu DP (pouze u modelů se vstupem DP) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (pouze modely s audio vstupem) (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

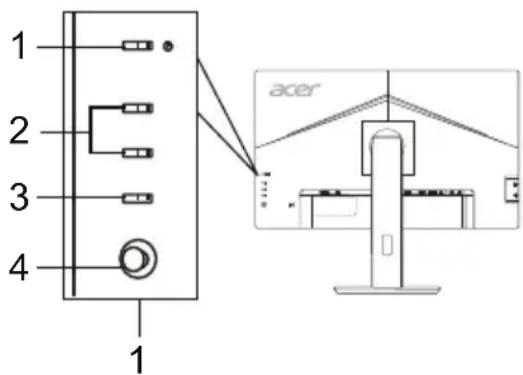

Externí ovládací prvky

C. Položka Popis

1	Tlačítko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí,Že monitor je v pohotovostím režimu Či režimu Úspory energia.
2	Tlačítka klávesovych zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačítko vystupu	Stisknutím změnité vystupné zdroj.
4	Tlačítko navigace/OK	Stisknutím aktivujte nabidku OSD, poté je vyuzijte jako směrovou klávesu, jejímž prostřednictvím zvyrazníté požadovanou funkci. Opětovným stisknutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživatel doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozni systém Barevný LCD TFT
	Velikost 27"W (69 cm)
	Rozteč pixelù	0,311 mm (horizontal) × 0,311 mm (vertical)
	Jas	250 cd/m² (typický)
	Kontrast Max. 100 000 D00:1 (ACM)
	Ühel sledováni	178° (horizontal) 178° (vertical) (CR=10)
	Doba odeźvy 4 ms (GTG)
	Typ panelu	Prěpínámí v ploše (In-Plane Switching neboli IPS)
	Horizontálni frevence	VGA/HDMI: 30–85 kHzDP: 85–85 kHz
	Vertikálni frevence	VGA/HDMI: 56–76 HzDP: 48–75 Hz
Barva zobrazení		16,7 Millionú
Frekvence bodù		174,5 MHz
Maximánić rožišení		VGA: 1920 x 1080 při 60 HzHDMI/DP: 1920 x 1080 při 75 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotěba energia	Režim Zapnuto 26 W
	Režim spânku 0,5 W
	Režim Vypnuto 0,3 W
Konektor vstupu		D-SubHDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Vstupné videosignál		Analogovy: 0,7 Vp-p (standard), 75 OHM, positivnínÍHDMI (pouze model se vystupem HDMI) (volitelné)DP (pouze model se vystupem DP) (volitelné)
Reproduktrony 2 W x 2 (pouze model s audio vystupern) (volitelné)
USB USB 3.0 x 4 (volitelné)
Maximánić velikost obrazovky		Horizontal: 597,88 mmVertical: 336,31 mm
Zdroj napajéní 100–240 V, 50/60 Hz
Podminky okolinoho prostřédí		Provozníteplata: 0 °C až 40 °CSkladovacil teplota -20 °C až 60 °CProvoznívhlkost: 20 % až 80 %
Rozměry		612,3 (§) x 401,1 ~ 521,1 (V) x 259,79 (H) mm
Hmotnost (čistá)		7,88 kg (čistá)
Technické udaje mechanismu		Nakloněni: -5° až +25° (pro Úhel zdvihu lze dosaehnout záklonu 25 stipné pouze v nejvyším bodě)Otáčeni: -45° až +45°Nastaveni vyský: 0 mm až 120 mmOtočeni: -90° až +90°Odnímatelny stojan: Ano
Externé ovladaci prvyk	Spínače a tlačtka	Tlačtko napajéníKlávesová zkratka 1Klávesová zkratka 2
	Funkce	KontrastJasPosileni ČernéModré světlo*ACM zapnuto/vypnuloSuper ostrostHorizontalí pozice (jen pro model s analogovým vystupem)Virtikálni pozice (jen pro model s analogovým vystupem)Hodiny (jen pro model s analogovým vystupem)Zaostřeni (jen pro model s analogovým vystupem)Automatická konfigurace (jen pro model s analogovým vystupem)GammaTeplata barevRežímsRGBRežím stupné šedi6osá sytost6osý odstin
Specifikace se u Jednotlivych modelú a v rúzních oblastech liši.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Výchozí nastavení „Standard“ (Standardní) bylo testováno společností TÜV Rheinland a splňuje požadavky normy pro „slabé modré světlo (hardwarové řešení)“ společnosti TÜV Rheinland a certifikace TÜV Eyesafe Display.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení obrazového kabelu

a. Zabezpečte, aby byl monitor i počítač VYPNUTÝ. b. Připojte obrazový kabel VGA k počítači.

2-2 Připojte kabel HDMI (pouze model se vstupem HDMI)

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a druhý konec připojte k portu počítače.

2-3 Připojte kabel DP (pouze model se vstupem DP) (volitelné)

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel DP k počítači.

1. Připojte kabel Audio. (pouze model se vstupem Audio) (volitelné)
2. Připojte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.
4. Pro zapnutí/vypnutí funkce nabíjení přes USB vyberte Power-off USB charge ON/OFF. (volitelné)

Externí ovladače

C. Položka Popis
