Tip produs	Monitor LCD
Marcă	Acer
Model	BL270
Dimensiune ecran	27 de inci (69 cm)
Tehnologie panou	IPS (In-Plane Switching)
Rezoluție nativă	1920 x 1080 pixeli (Full HD)
Frecvență de reîmprospătare	75 Hz (HDMI/DP), 60 Hz (VGA)
Timp de răspuns	4 ms (gri la gri)
Luminozitate tipică	250 cd/m²
Contrast dinamic (ACM)	100 000 000:1
Unghi de vizualizare	178° orizontal / 178° vertical
Conectori intrare video	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Difuzoare integrate	2 x 2 W
Porturi USB	4x USB 3.0 (opțional în funcție de model)
Consum electric (funcționare)	26 W
Consum electric (standby)	0,5 W
Alimentare	100-240 V, 50/60 Hz
Dimensiuni (cu suport)	612,3 x 401,1-521,1 x 259,79 mm (L x Î x P)
Greutate netă	7,88 kg
Reglaje ergonomice	înclinare -5°/+25°, rotație -45°/+45°, pivot -90°/+90°, înălțime 120 mm
Funcții principale	contrast, luminozitate, boost negru, lumină albastră, ACM, super claritate, gamma, temperatură culoare, moduri sRGB, Adaptive-Sync, etc.
Întreținere și curățare	deconectați, pulverizați pe o cârpă moale fără solvent, nu pulverizați direct pe ecran
Siguranță	nu deschideți carcasa, nu expuneți la ploaie sau umiditate, deconectați în caz de deteriorare
Reparabilitate	picior detașabil, reparare numai de către un tehnician autorizat

Întrebări frecvente - BL270 ACER

Cum se curăță ecranul monitorului Acer BL270 ?

Opriți monitorul și deconectați cablul de alimentare. Pulverizați o soluție de curățare fără solvent pe o cârpă moale, apoi ștergeți ușor ecranul. Nu pulverizați niciodată lichid direct pe ecran sau carcasă. Evitați produsele pe bază de amoniac sau alcool.

Ce cabluri se folosesc pentru a conecta monitorul la un computer ?

Folosiți un cablu VGA, HDMI sau DisplayPort în funcție de porturile disponibile. Conectați un capăt la monitor și celălalt la computer. Asigurați-vă că ambele dispozitive sunt oprite înainte de conectare. Cablul audio (opțional) poate fi folosit pentru sunet.

Cum se reglează înălțimea monitorului Acer BL270 ?

Înălțimea este reglabilă de la 0 la 120 mm. Țineți ferm monitorul și ridicați-l sau coborâți-l ușor. Reglajul este mecanic și nu necesită unelte. Nu ridicați monitorul de la bază.

Care este rezoluția maximă suportată ?

Rezoluția maximă este de 1920 x 1080 pixeli. Prin HDMI sau DisplayPort, reîmprospătarea poate ajunge la 75 Hz. Prin VGA, frecvența este limitată la 60 Hz.

Cum se utilizează meniul pe ecran (OSD) ?

Apăsați butonul de navigare/OK pentru a deschide meniul. Folosiți tastele direcționale pentru a naviga și apăsați OK pentru a selecta. Setările includ contrast, luminozitate, temperatură culoare, etc. Pentru a ieși, selectați 'Ieșire'.

Monitorul are difuzoare ?

Da, monitorul este echipat cu două difuzoare de 2 W fiecare. Sunetul este disponibil prin conexiunea HDMI sau DisplayPort, sau printr-o intrare audio separată (în funcție de model).

Ce se face în cazul unei probleme de afișare ?

Verificați mai întâi conexiunile cablurilor. Folosiți funcția 'Autoajustare' din meniul OSD (pentru intrare analogică). Dacă problema persistă, încercați să resetați setările prin 'Resetare' din meniu. Consultați un tehnician dacă este necesar.

Monitorul este compatibil cu standardul VESA ?

Da, monitorul este compatibil VESA și piciorul este detașabil. Puteți monta un braț articulat sau un suport de perete (șuruburile nu sunt incluse).

Cum se reduce oboseala ochilor ?

Monitorul include o funcție de reducere a luminii albastre (Blue Light). Activați-o prin meniul OSD. Modul 'Standard' este certificat TÜV Rheinland pentru lumină albastră redusă. Reglați, de asemenea, luminozitatea și contrastul confortabile.

Care este consumul electric în standby ?

În modul standby, consumul este de 0,5 W. În modul oprit, acesta este de 0,3 W. Consumul în funcționare este de 26 W. Folosiți butonul de alimentare pentru a opri complet monitorul.

MANUAL DE UTILIZARE BL270 ACER

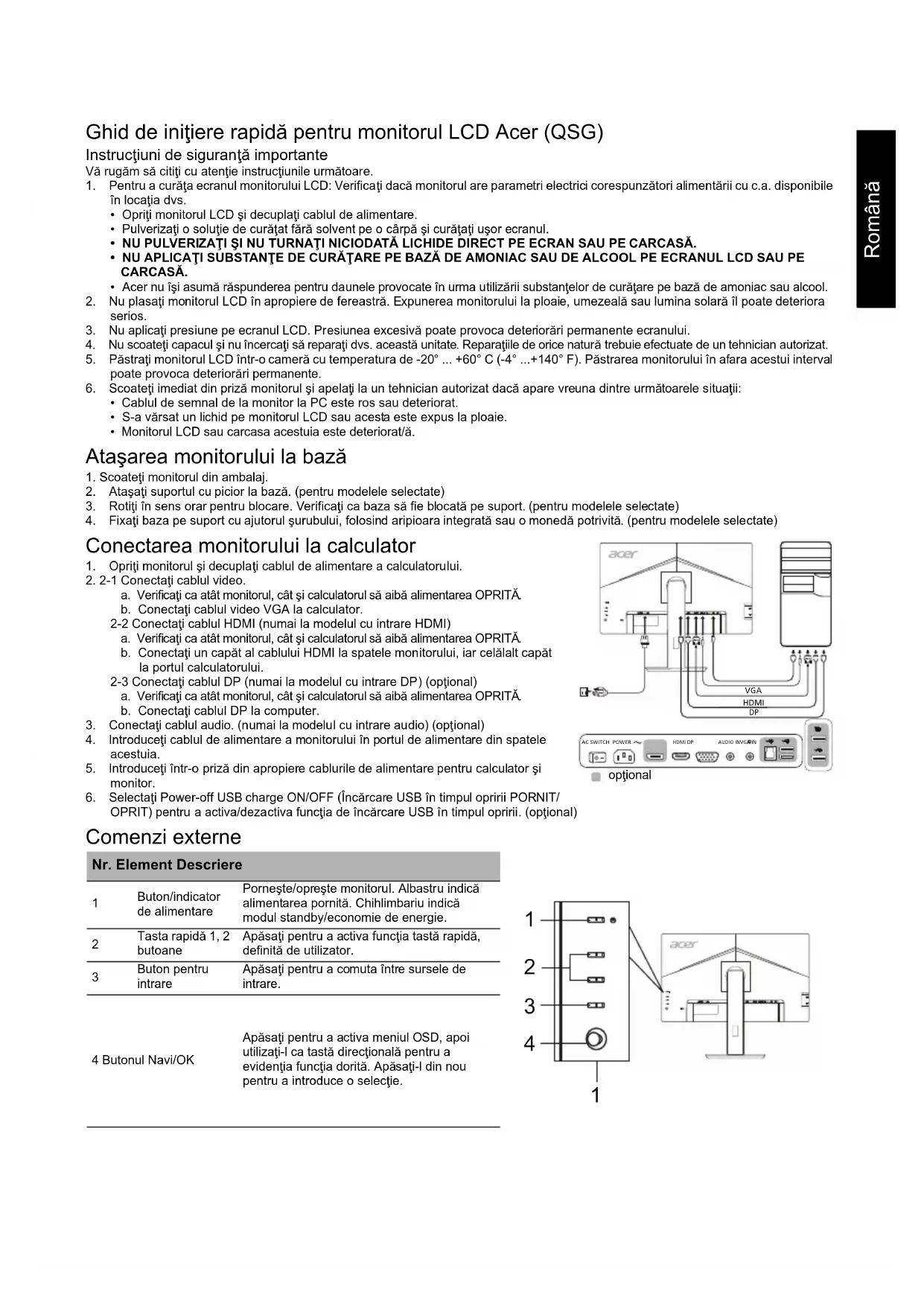

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20°C ... +60°C (-4°F ... +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:
12. Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.
13. Monitorul LCD sau carcasa acestuia este deteriorată.

Atașați monitorul la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru fixare. Verificați ca baza să fie fixată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

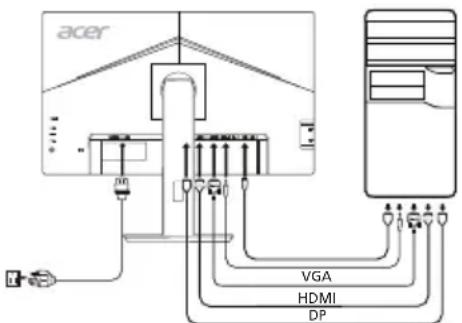

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul video.

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul video VGA la calculator.

2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului HDMI la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectați cablul DP (numai la modelul cu intrare DP) (opțional)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul DP la computer.

1. Conectați cablul audio. (numai la modelul cu intrare audio) (opțional)
2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (opțional)

opțional

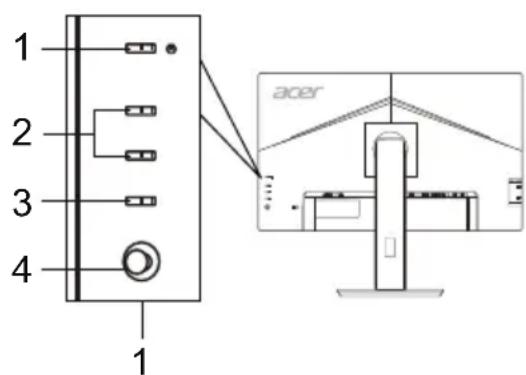

Comenzi externe

Nr. Element Descriere
1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsași pentru a activa functția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta înțre sursele de intrare.
4	Butonul Navi/OK	Apăsași pentru a activa meniul OSD, apoi utilizati-1 ca tastă direcțională pentru a evidenția functția dorită. Apăsași din nou pentru a introduze o seleție.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea 15. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Condiții de funcționare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatori din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 27"W (69 cm)
	Pas pixeli 0,311 mm (H) x 0,311 mm (V)
	Luminozitàrate	250 cd/m2 (tipic)
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de räspuns 4 ms (G - G)
	Tip panou In-Plane Swatching - IPS
	Frecventa ortonlalä	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frecventa verticalà	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Culori affièrate 16,7 Miloane
Frecventa de ceas 174,5 MHz
Rezoluţie maximă		VGA: 1920 x 1080 la 60 HzHDMI/DP: 1920 x 1080 la 75 Hz
Tip plug & play VESA DDCCI/DDC2B
Putere absorbită	Modul Pornit 26 W
	Modul Repaus 0,5 W
	Modul Oprit 0,3 W
Conector de intrare		D-SubHDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4 (optional)
Dimensiune maximă ecran		Orontală: 597,88 mmVerticală: 336,31 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temp. de fonctionare: 0 ° - 40 °CTemp. de depositare: -20 ° - 60 °CUmiditate in timpul fonctionarii: 20% - 80%
Dimensiuni		612,3 (l) x 401,1 - 521,1 (h) x 259,79 (a) mm
Masa (netă)		7,88 kg (net)
Specificații privind mecanismul		Inclinarre: -5° - +25° (Numai in punctul cel mai inalt unghiul de ridicare poate fi de 25 grade inclinarre)Rotire: -45° - +45°Regiarea Inalilimi: 0 mm - 120 mmPivotare: -90° - +90°Suport cu picor detaşabili: Da
Comenzi exteme	Comutator/butoane	Buton de alimentareTasta rapidă 1Tasta rapidă 2
	Functi	ContrastLuminozitàrateAmplificare negruLumină albastrá*ACM Pornit/OpritClaritate superioaràPoziţie orontală (numai la modelul cu intrare analogica)Poziţie verticală (numai la modelul cu intrare analogica)Ceas (numai la modelul cu intrare analogica)Focalare (numai la modelul cu intrare analogica)Configurare automată (numai la modelul cu intrare analogica)GamăTemperatură culoareModuri sRGBMod Tonuri de griSaturaţie pe 6 axeNuante pe 6 axe
Specifications variază în functie de model și/sau de regiune.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.

*Setarea implicită "Standard" a fost testată de TÜV Rheinland și îndeplinește cerințele standardului TÜV Rheinland "Lumină albastră redusă (Soluție hardware)" și certificarea TÜV Eyesafe Display.

1. Înainte de a curăța, deconectați soluția de curățare de la prizele de sus și curățați cu atenție ecranul. Nu pulverizați și nu turnați lichid direct pe ecran sau pe carcasă.
2. Nu utilizați preparate de curățare pe bază de amoniac sau pe bază de alcool pentru curățarea ecranului LCD sau a carcasei.
3. Acer nu își asumă responsabilitatea pentru daunele cauzate de utilizarea preparatelor de curățare pe bază de amoniac sau alcool.
4. Nu plasați monitorul LCD aproape de ferestre. Lumina soarelui, directă sau indirectă, poate deteriora grav monitorul.
5. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate cauza deteriorarea permanentă a afișajului.
6. Nu deschideți carcasa și nu încercați să reparați singuri acest dispozitiv. Tehnicianul autorizat trebuie să efectueze service-ul în orice circumstanță.
7. Păstrați monitorul LCD într-un interval de temperatură de la -20° la 60°C (-4° la 140°F). Păstrarea monitorului LCD în afara acestui interval poate cauza deteriorarea permanentă.
8. Deconectați cablul de la contactele monitorului dumneavoastră și adresați-vă unui tehnician autorizat în cazul apariției oricăror circumstanțe speciale:

Cablu de semnal de la monitor la computer este rupt sau deteriorat. Scurgere de lichid pe monitorul LCD sau monitoarele expuse la fum. Monitorul LCD sau carcasa este deteriorată.

Fixarea monitorului pe bază

1. Scoateți monitorul din ambalaj.
2. Fixați suportul pe bază. (Pentru modele selectate)
3. Rotiți în sensul acelor de ceasornic pentru a fixa suportul. Asigurați-vă că baza este fixată pe suport. (Pentru modele selectate)
4. Strângeți baza la suport, rotind șurubul cu ajutorul cheii sau cu o monedă. (Doar pentru anumite modele)

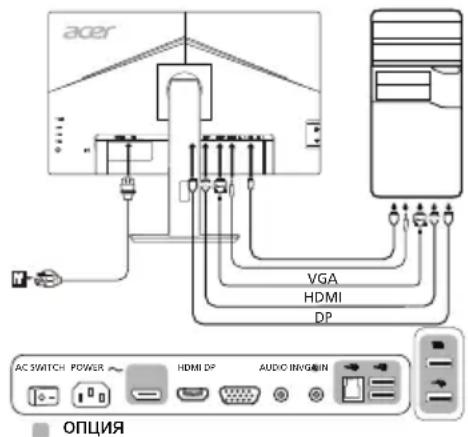

Conectarea monitorului la computer

1. Opriți monitorul și deconectați cablul de alimentare de la computer. 2. 2-1 Conectați cablul video

a. Asigurați-vă că atât monitorul, cât și computerul sunt oprite. b. Conectați cablul VGA la computer.

2-2 Conectarea cablului HDMI (doar pentru modelele cu intrare HDMI)

a. Asigurați-vă că atât monitorul, cât și computerul sunt oprite. b. Conectați un capăt al cablului HDMI la portul corespunzător al monitorului, iar celălalt capăt la portul computerului.

2-3 Conectarea cablului DP (doar pentru modelele cu intrare DP) (opțional)

a. Asigurați-vă că atât monitorul, cât și computerul sunt oprite. b. Conectați cablul DP la computer.

1. Conectarea cablului audio. (Doar pentru modelele cu intrare audio) (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din partea din spate a monitorului.
3. Conectați cablurile de alimentare ale computerului și monitorului la o priză electrică apropiată.
4. Selectați pornit/oprit pentru funcția de încărcare prin USB atunci când alimentarea este oprită, pentru a activa/dezactiva această funcție. (opțional)

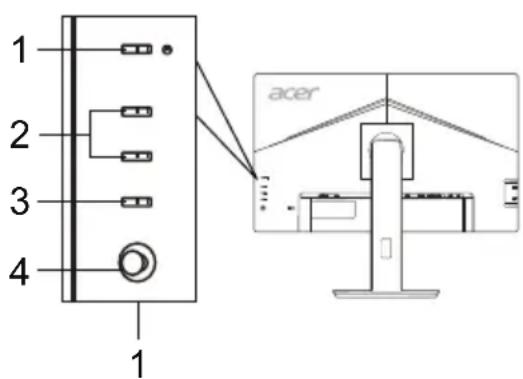

Buton de control

Homep	Elenent	Описиме
1	Бутон за зуханыve/ ид
2	Бу，则 Клавши 1, 2城乡居民	Нат SCHEТESa Акту ВИра He NaФУнКцЯТа С HaCTPoEHI N'T OTOpe6IteTЯБурЗ Клавши.
3	Бутон за ВхOD	Нат SCHETe 3a ПЕВКПIOUVAHe Na ИЗTOHNIчITE Na BxOD.
4	Бутон Navi (Habirajtsa)/OK	Нат SCHETe 3a Akту ВИра He Na OSD MeHIOTo, след TOBa ro ИЗПОЛЗВай Te KaTo bYToH 3a Навиигра themselves, за за Маркура Te Ленитata ФУнКця.Нат SCHETe ro OTHOBO 3a БыБexДаHe Na I3БOP.

Instrucțiuni și măsuri de siguranță

Declarație de conformitate a Comisiei Federale pentru Comunicații (FCC)

Acest dispozitiv a fost testat și respectă limitele pentru un dispozitiv digital de Clasa B, conform părții 15 din regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare într-o instalație rezidențială. Acest dispozitiv generează, utilizează și poate radia energie de radiofrecvență și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate cauza interferențe dăunătoare comunicațiilor radio.

Cu toate acestea, nu există nicio garanție că interferențele nu vor apărea într-o anumită instalație. Dacă acest dispozitiv cauzează interferențe dăunătoare recepției radio sau televiziunii, care pot fi determinate prin oprirea și pornirea dispozitivului, utilizatorul este încurajat să încerce să corecteze interferența prin una dintre următoarele măsuri:

• Reorientați sau mutați antena de recepție.
• Măriți distanța dintre dispozitiv și receptor. Conectați dispozitivul la o priză dintr-un circuit diferit de cel la care este conectat receptorul. Consultați dealer-ul sau un tehnician radio/TV experimentat pentru ajutor.

Declarație de conformitate CE

Prin prezenta, Acer Inc. declară că acest monitor LCD este în conformitate cu cerințele esențiale și alte prevederi relevante ale Directivei privind compatibilitatea electromagnetică (EMC) 2014/30/UE, Directivei privind tensiunea joasă 2014/35/UE, Directivei RoHS 2011/65/UE și Directivei 2009/125/CE privind stabilirea unui cadru pentru stabilirea cerințelor de proiectare ecologică pentru produsele legate de energie.

Notă:
