BL270 - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Kaubamärk	Acer
Mudel	BL270
Ekraani suurus	27 tolli (69 cm)
Paneeli tehnoloogia	IPS (In-Plane Switching)
Algne eraldusvõime	1920 x 1080 pikslit (Full HD)
Värskendussagedus	75 Hz (HDMI/DP), 60 Hz (VGA)
Reageerimisaeg	4 ms (hallist halli)
Tüüpiline heledus	250 cd/m²
Dünaamiline kontrast (ACM)	100 000 000:1
Vaatenurk	178° horisontaalne / 178° vertikaalne
Videosisendi ühendused	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Sisseehitatud kõlarid	2 x 2 W
USB-pordid	4x USB 3.0 (valikuline, mudeliti)
Energiatarve (töörežiim)	26 W
Energiatarve (ooterežiim)	0,5 W
Toiteallikas	100-240 V, 50/60 Hz
Mõõtmed (alustel)	612,3 x 401,1-521,1 x 259,79 mm (L x K x S)
Netokaal	7,88 kg
Ergonoomsed seadistused	Kallutamine -5°/+25°, pööramine -45°/+45°, pöörlemine -90°/+90°, kõrgus 120 mm
Peamised funktsioonid	Kontrast, heledus, musta tugevdus, sinine valgus, ACM, super teravus, gamma, värvitemperatuur, sRGB-režiimid, Adaptive-Sync jne.
Hooldus ja puhastamine	Ühendage lahti, pihustage lahustivaba puhastusvahendit pehmele lapile, ärge pihustage otse ekraanile
Ohutus	Ärge avage korpust, ärge jätke vihma ega niiskuse kätte, ühendage lahti kahjustuste korral
Parandatavus	Eemaldatav alus, ainult volitatud tehniku remont

Korduma kippuvad küsimused - BL270 ACER

Kuidas puhastada Acer BL270 monitori ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage lahustivaba puhastusvahendit pehmele lapile, seejärel pühkige õrnalt ekraani. Ärge kunagi pihustage vedelikku otse ekraanile ega korpusele. Vältige ammoniaaki või alkoholi sisaldavaid tooteid.

Milliseid kaableid kasutada monitori arvutiga ühendamiseks?

Kasutage VGA-, HDMI- või DisplayPort-kaablit vastavalt saadaolevatele portidele. Ühendage üks ots monitori ja teine arvutiga. Enne ühendamist veenduge, et mõlemad seadmed on välja lülitatud. Helikaablit (valikuline) saab kasutada heli jaoks.

Kuidas reguleerida Acer BL270 monitori kõrgust?

Kõrgust saab reguleerida vahemikus 0 kuni 120 mm. Hoidke monitori kindlalt ja tõstke või langetage seda õrnalt. Reguleerimine on mehaaniline ega vaja tööriistu. Ärge tõstke monitori selle aluse järgi.

Mis on maksimaalne toetatud eraldusvõime?

Maksimaalne eraldusvõime on 1920 x 1080 pikslit. HDMI või DisplayPort kaudu võib värskendussagedus ulatuda 75 Hz-ni. VGA kaudu on sagedus piiratud 60 Hz-ga.

Kuidas kasutada ekraanimenüüd (OSD)?

Vajutage navigeerimis-/OK-nuppu menüü avamiseks. Navigeerimiseks kasutage suunanuppe ja valimiseks vajutage OK. Sätted hõlmavad kontrasti, heledust, värvitemperatuuri jne. Väljumiseks valige 'Välju'.

Kas monitoril on sisseehitatud kõlarid?

Jah, monitor on varustatud kahe 2 W kõlariga. Heli on saadaval HDMI või DisplayPort ühenduse kaudu või eraldi helisisendi kaudu (olenevalt mudelist).

Mida teha kuvaprobleemi korral?

Kontrollige esmalt kaabliühendusi. Kasutage OSD-menüüs funktsiooni 'Automaatne reguleerimine' (analoogsisendi korral). Kui probleem püsib, proovige sätteid lähtestada menüü 'Lähtesta' kaudu. Vajadusel pöörduge tehniku poole.

Kas monitor on VESA standardiga ühilduv?

Jah, monitor on VESA ühilduv ja alus on eemaldatav. Saate kinnitada liigendkäe või seinakinnituse (kruvid pole kaasas).

Kuidas vähendada silmade väsimust?

Monitoril on sinise valguse vähendamise funktsioon. Aktiveerige see OSD-menüü kaudu. Režiim 'Standard' on TÜV Rheinlandi sertifitseeritud madala sinise valguse jaoks. Reguleerige ka heledus ja kontrast mugavaks.

Mis on energiatarve ooterežiimis?

Ooterežiimis on tarbimine 0,5 W. Väljalülitatud olekus on see 0,3 W. Töörežiimis on tarbimine 26 W. Kasutage toitenuppu monitori täielikuks väljalülitamiseks.

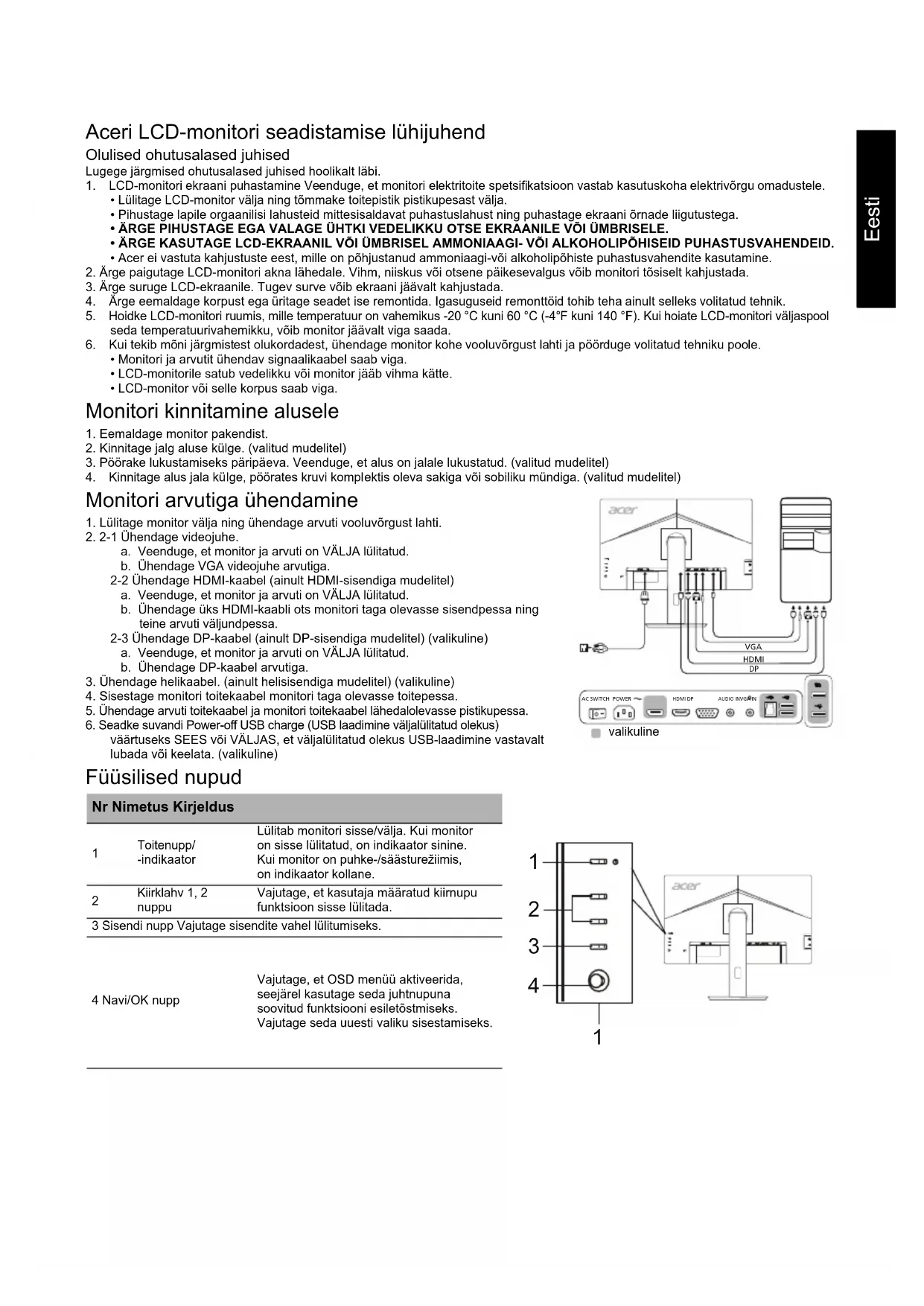

KASUTUSJUHEND BL270 ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäävalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitori ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
8. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, keerates kruvi komplektis oleva mutrivõtmega või sobiva tööriistaga. (valitud mudelitel)

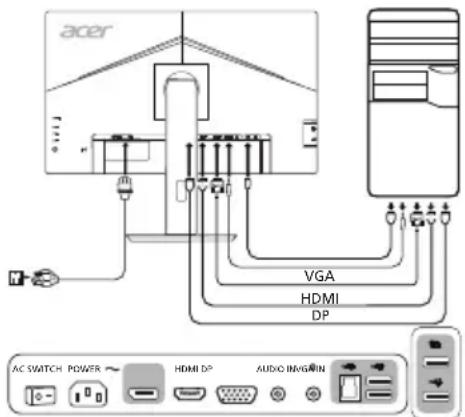

Monitorior arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Ühendage helikaabel. (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedal asuvasse pistikupessa.
4. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline)

valikuline

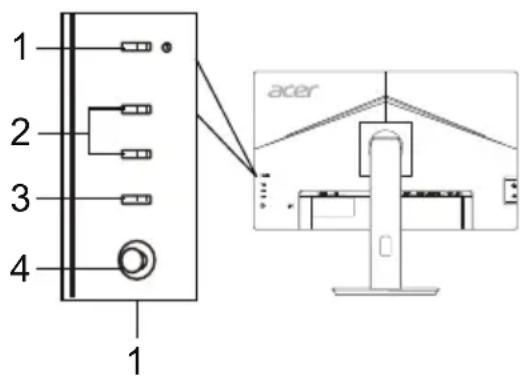

Füüsilised nupud

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja määratud kiirnupu funktsoon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuete ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMU eeskirjade täitmises tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused ilma loata tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpöhmeite Värviline TFT LCD
	Suurus 27"W (69 cm)
	Piksli mösötmed 0,311 mm (H) × 0,311 mm (V)
	Heledus	250 cd/m2(tüpline)
	Kontrastus Max 100000000:1 (ACM)
	Vaatenurk 178°(H) 178°(V) (CR = 10)
	Reageerimisaeg 4 ms (G-st G-ni)
	Paneeli tüup IPS
	H-sagedus	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-sagedus	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Värvitäpsus		16,7 Million
Pikslisagedus 174,5 MHz
Maksimaalne lahutusvöime		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Isehäalestumine VESA DDCCI/DDC2B
Toitveömsus	Sisselūlītatura 26 W
	Puhkkeziimis 0,5 W
	Väljūlūlītatura 0,3 W
Sisendpistik		D-SubHDMI (ainult HDMI-sisendiga mudelitet)DP (ainult DP-sisendiga mudelitet)
Video sisendsignaal		Analog: 0,7 Vp-p (standardne), 75 OHM, PositiiveneHDMI (ainult HDMI-sisendiga mudelitet) (valikuline)DP (ainult DP-sisendiga mudelitet) (valikuline)
Kölarid 2 W × 2 (ainult helisisendiga mudelitet) (valikuline)
USB USB 3.0 × 4 (valikuline)
Ekraani maksimaïsaln mösötmed		Horisontaalne: 597,88 mmVertikaalne: 336,31 mm
Toiteallikas 100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSällitamistemperatuur: -20 °C kuni 60 °CÖhuniskus tõkeskkonnas: 20% kuni 80%
Mösötmed		612,3 (L) × 401,1 kuni 521,1 (K) × 259,79 (S) mm
Mass (netomass)		7,88 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5" kuni +25" (kaldenurk 25 kraadi on saavutatav ainult monitori körgeimas asendis)Pöördenurk: -45" kuni +45°Körguse reguleerimisvahemik: 0 mm kuni 120 mmPöördepunkt: -90" kuni +90°Lahtivöetav jalg: jah
Füülisised nupud	Lültid/nupud	ToitenuppKirklaHV 1KirklaHV 2
	Funktsionid	KontratsusHeledusMusta vöimendusSinine luli*ACM sisse/väijaUliteravusH-asend (ainult analoogsisendiga mudelitet)V-asend (ainult analoogsisendiga mudelitet)Sagedus (ainult analoogsisendiga mudelitet)Teravus (ainult analoogsisendiga mudelitet)Automaatseadistus (ainult analoogsisendiga mudelitet)GammaVärvämperatuurRezimiidsRGBHallkaala režim6-tejeline kūllastus6-tejeline toon	SisendMenüü/Navi/OKHeilitugevusValgistaÜlikirendusAdaptive-SyncKeelMenüu ajapirrangLübpaistvusEkraanikuva lukkSisendAutomaatne allikasLairežimKirklahvide määrangudDDC/CI sisse/väijaHDMI musta taseKiire alustamise režimUSB laadimine valjalūlīṭutud olekusMonitori teaveLählesta kõik seadistusedVälu
Tehnilised andmed erinejad mudellii ja/vöi pirkonniti.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.

*Vaikesäte „Standard“ (Standardne) on kontrollinud TÜV Rheinland ja see täidab TÜV Rheinlandi standardi „Vähene sinine valgus (riistvaralahendus)“ ning TÜV silmadele ohutu ekraani sertifikaadi nõudeid.
