Producttype	LCD-monitor
Merk	Acer
Model	BL270
Schermdiagonaal	27 inch (69 cm)
Paneeltechnologie	IPS (In-Plane Switching)
Native resolutie	1920 x 1080 pixels (Full HD)
Verversingsfrequentie	75 Hz (HDMI/DP), 60 Hz (VGA)
Responstijd	4 ms (grijs naar grijs)
Typische helderheid	250 cd/m²
Dynamisch contrast (ACM)	100.000.000:1
Kijkhoek	178° horizontaal / 178° verticaal
Video-ingang connectors	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Ingebouwde luidsprekers	2 x 2 W
USB-poorten	4x USB 3.0 (optioneel afhankelijk van model)
Stroomverbruik (ingeschakeld)	26 W
Stroomverbruik (stand-by)	0,5 W
Voeding	100-240 V, 50/60 Hz
Afmetingen (met voet)	612,3 x 401,1-521,1 x 259,79 mm (B x H x D)
Nettogewicht	7,88 kg
Ergonomische instellingen	Kanteling -5°/+25°, rotatie -45°/+45°, draaien -90°/+90°, hoogte 120 mm
Belangrijkste functies	Contrast, helderheid, zwartboost, blauw licht, ACM, super scherpte, gamma, kleurtemperatuur, sRGB-modi, Adaptive-Sync, etc.
Onderhoud en reiniging	Loskoppelen, een zachte doek zonder oplosmiddel besproeien, niet direct op het scherm spuiten
Veiligheid	Open de behuizing niet, stel niet bloot aan regen of vocht, loskoppelen bij schade
Repareerbaarheid	Verwijderbare voet, reparatie alleen door bevoegde technicus

Veelgestelde vragen - BL270 ACER

Hoe reinig ik het scherm van de Acer BL270 monitor?

Schakel de monitor uit en trek de stroomkabel los. Spuit een reinigingsoplossing zonder oplosmiddel op een zachte doek en veeg het scherm voorzichtig af. Spuit nooit vloeistof rechtstreeks op het scherm of de behuizing. Vermijd producten op basis van ammoniak of alcohol.

Welke kabels gebruiken om de monitor op een computer aan te sluiten?

Gebruik een VGA-, HDMI- of DisplayPort-kabel, afhankelijk van de beschikbare poorten. Sluit het ene uiteinde aan op de monitor en het andere op de computer. Zorg ervoor dat beide apparaten zijn uitgeschakeld voor de aansluiting. De audiokabel (optioneel) kan worden gebruikt voor geluid.

Hoe stel ik de hoogte van de Acer BL270 monitor in?

De hoogte is instelbaar van 0 tot 120 mm. Houd de monitor stevig vast en til of laat hem voorzichtig zakken. De instelling is mechanisch en vereist geen gereedschap. Til de monitor niet op aan de basis.

Wat is de maximale ondersteunde resolutie?

De maximale resolutie is 1920 x 1080 pixels. Via HDMI of DisplayPort kan de verversingssnelheid 75 Hz bereiken. Via VGA is de frequentie beperkt tot 60 Hz.

Hoe gebruik ik het on-screen menu (OSD)?

Druk op de navigatie-/OK-knop om het menu te openen. Gebruik de pijltjestoetsen om te navigeren en druk op OK om te selecteren. De instellingen omvatten contrast, helderheid, kleurtemperatuur, enz. Om af te sluiten, selecteert u 'Afsluiten'.

Heeft de monitor luidsprekers?

Ja, de monitor is uitgerust met twee luidsprekers van elk 2 W. Geluid is beschikbaar via de HDMI- of DisplayPort-aansluiting, of via een aparte audio-ingang (afhankelijk van het model).

Wat te doen bij een weergaveprobleem?

Controleer eerst de kabelaansluitingen. Gebruik de functie 'Auto-aanpassing' in het OSD-menu (voor analoge ingang). Als het probleem aanhoudt, probeer dan de instellingen via 'Reset' in het menu te resetten. Raadpleeg een technicus indien nodig.

Is de monitor compatibel met de VESA-standaard?

Ja, de monitor is VESA-compatibel en de voet is verwijderbaar. U kunt een beweegbare arm of muurbevestiging bevestigen (schroeven worden niet meegeleverd).

Hoe verminder ik oogvermoeidheid?

De monitor heeft een functie voor vermindering van blauw licht (Blue Light). Activeer deze via het OSD-menu. De 'Standaard'-modus is TÜV Rheinland gecertificeerd voor laag blauw licht. Stel ook een comfortabele helderheid en contrast in.

Wat is het stroomverbruik in stand-by?

In stand-by-modus is het verbruik 0,5 W. In uitgeschakelde modus is het 0,3 W. Het verbruik in bedrijf is 26 W. Gebruik de aan/uit-knop om de monitor volledig uit te schakelen.

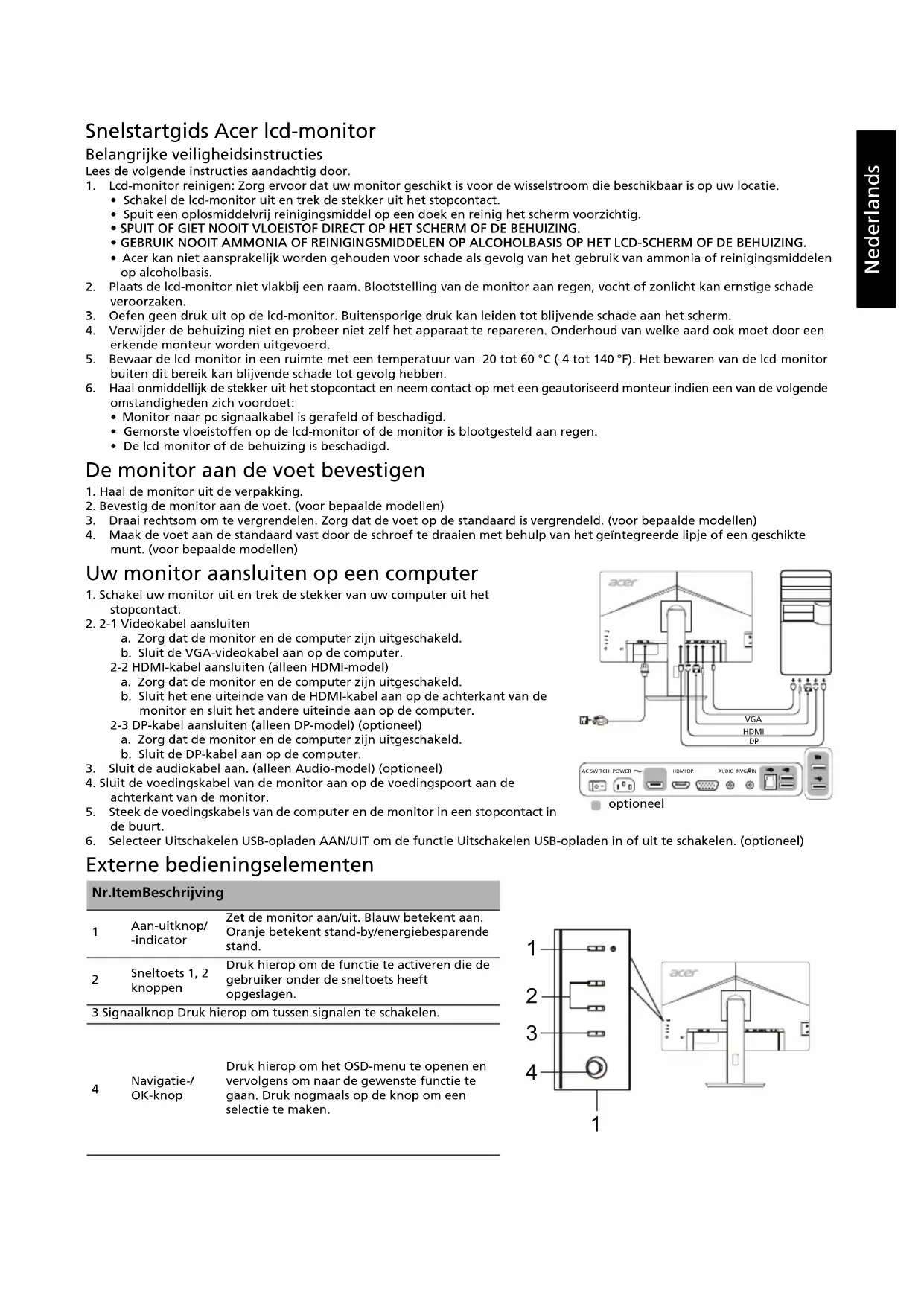

GEBRUIKSAANWIJZING BL270 ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.
2. Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.
3. Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.
4. SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
5. GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.
6. Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.
7. Plaats de LCD-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
8. Oefen geen druk uit op de LCD-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
9. Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd.
10. Bewaar de LCD-monitor in een ruimte met een temperatuur van -20 tot 60°C (-4 tot 140°F). Het bewaren van de LCD-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
11. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerde monteur indien een van de volgende omstandigheden zich voordoet:
12. De monitor-naar-pc-signaalkabel is gerafeld of beschadigd. Gemorste vloeistoffen op de LCD-monitor of de monitor is blootgesteld aan regen.
13. De LCD-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.
2. Bevestig de monitor aan de voet. (voor bepaalde modellen)
3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
4. Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

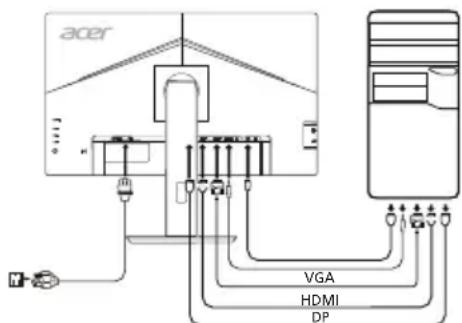

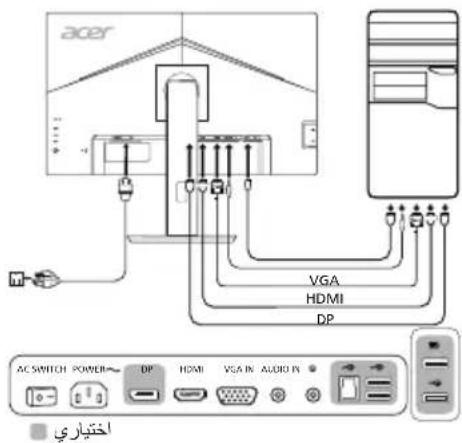

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
2. 2-1 Videokabel aansluiten

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de VGA-videokabel aan op de computer.

2-2 HDMI-kabel aansluiten (alleen HDMI-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit het ene uiteinde van de HDMI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de computer.

2-3 DP-kabel aansluiten (alleen DP-model) (optioneel)

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de DP-kabel aan op de computer.

1. Sluit de audiokabel aan. (alleen Audio-model) (optioneel)
2. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.
3. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.
4. Selecteer Uitschakelen USB-opladen AAN/UIT om de functie Uitschakelen USB-opladen in of uit te schakelen. (optioneel)

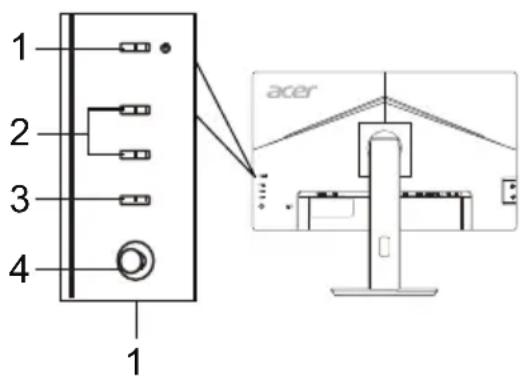

Externe bedieningselementen

Nr. Item Beschrijving

1	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets 1, 2 knuppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.

3 Signaalknop Druk hierop om tussen signalen te schakelen.

4

Navigatie/- OK-knop

Druk hierop om het OSD-menu te openen en vervolgens om naar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te maken.

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (invoer-/uitvoerapparaten, terminals, printers, enz.) die gecertificeerd is om te voldoen aan de Klasse B-limieten, mag op deze apparatuur worden aangesloten. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio- en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Bedrijfsomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. De werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003.

Afvoer van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzameling en recycling van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden, kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-panel	Aandrijsystem TFTLCD	kleurenschem
	Grootte 27"W (69 cm)
	Pixelgrotte 0,311 mm (H) x 0,311 mm (V)
	Helderheid	250 cd/m2(standaard)
	Contrast 100000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 4 ms (G-to-G)
	Type beeldscherm In-Plane Switching
	Horizontalitéfrequentie	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Verticaléfrequentie	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Kleuren 16,7 miljoen
Dot Clock 174,5 MHz
Maximale resolutie		VGA: 1920 x 1080 bij 60 HzHDMI/DP: 1920 x 1080 bij 75 Hz
Plug en play VESA DDCCI/DDC2B
Energieverbruik	Aan 26 W
	Slaapmodus 0,5 W
	Uit 0,3 W
Ingangsconnector		D-SubHDMI (alleen HDMI-model)DP (alleen DP-model)
Ingang videosignaal		Analog: 0,7 Vp-p (standaard), 75 OHM, positiefHDMI (alleen HDMI-model) (optionel)DP (alleen DP-model) (optionel)
Luidspeakers 2 W x 2 (alleen Audio-model) (optioneel)
USB		USB 3.0 x 4 (optioneel)
Maximale schermgrotte		Horizontal: 597,88 mmVerticala: 336,31mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijsftemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CBedrijsvochtigheid: 20% tot 80%
Afmetingen		612,3 (B) x 401,1 - 521,1 (H) x 259,79 (D) mm
Gewicht		7,88 kg (netto)
Specifications mechanism		Kanten: -5° tot +25° (alleen op het hoogste punt is 25 gradesaarachteren kantelen möglichk)Zwenken: -45° tot +45°Verstellen hoogte: 0 tot 120 mmDraaien: -90° tot +90°Afneembare voet: Ja
Externbedieningselementen	Schakelaar/knuppen	Aan/Uit-knopSneltoets 1Sneltoets 2IngangMenu/Navigatie/OK
	Functies	ContrastVolumeHelderheidDempenOver DriveAdaptive-SyncTaalTime-out OSDTransparantieOSD vergrendelenIngangAutom. bronBreedbeeldmodusSneltoetstoewijizingDDC/CI Aan/UITHDMI zwartniveauSnelstartmodusUitschaken USB-opladenScherminformatieAlle inst. ResettenAfsluiten
Specificatien kunnen per regio en/of model verschillen.

Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer.

*De standaardinstelling "Standaard" is getest door TÜV Rheinland en voldoet aan de vereisten van de standaard "Weinig blauwlicht (hardwareoplossing)" van TÜV Rheinland en de TÜV Eyesafe Display-certificering.

1

2-1.2

1

VGA

（HDMI）HDMI 2-2

1

HDMI 1

1

（j）（DPJb）DP2-3

1

（）（）

5

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn: 2014/30/EU

EN55032:2012/AC:2013 Klasse B

EN55035:2017

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

LVD-richtlijn: 2014/35/EU

EN62368-1:2014/A11:2017

RoHS-richtlijn: 2011/65/EU

EN50581:2012

ErP-richtlijn: 2009/125/EG

(EU) 2019/2021; EN50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2020.
