ПОСІБНИК КОРИСТУВАЧА BL270 ACER

• Вимкніть РК-монітор та від’єднайте кабель живлення.

• Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.

• Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений

спеціаліст. 5. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° C. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

6. Негайно від’єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

• Кабель передачі сигналів від монітора до комп’ютера зносився або пошкоджений.

• На РК-монітор розлилася рідина або потрапив дощ.

• РК-монітор або корпус пошкоджено. Під’єднання монітора до основи

1. Вийміть монітор зупаковки.

2. Під’єднайте підставку до основи (для деяких моделей).

3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).

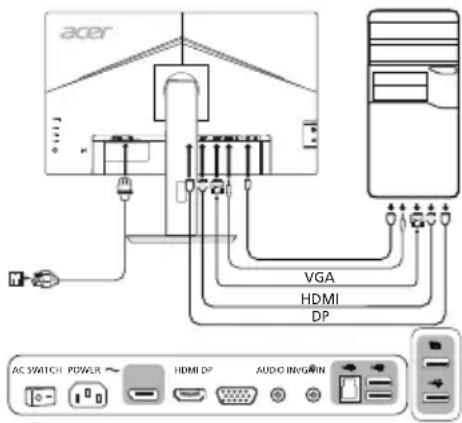

4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей). Під’єднання монітора до комп’ютера

1. Вимкніть монітор та вийміть кабель живлення комп’ютера.

2. 2-1 Під’єднання відеокабелю

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте відеокабель VGA до комп’ютера. 2-2 Під’єднайте кабель HDMI (лише модель із входом HDMI) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте один кінець кабелю HDMI до задньої панелі монітора, а інший кінець – до роз’єму на комп’ютері. 2-3 Під’єднайте кабель DP (лише модель із входом DP) (додатково) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель DP до комп’ютера.

3. Під’єднайте аудіокабель (лише модель з аудіовходом) (додатково).

4. Вставте кабель живлення монітора вроз’єм для кабелю живлення на задній

5. Вставте кабелі живлення комп’ютера та монітора внайближчу розетку.

6. Виберіть налаштування УВІМК./ВИМК. заряджання USB у вимкненому стані,

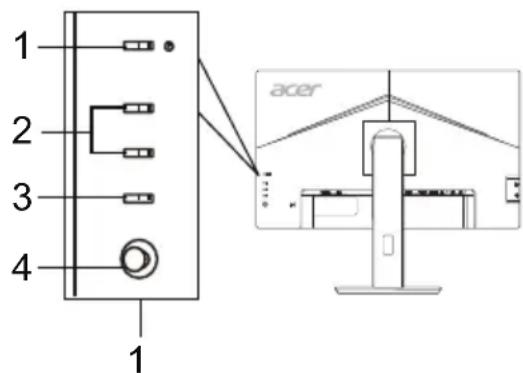

щоб увімкнути/вимкнути функцію заряджання через USB у вимкненому стані. (додатково) Зовнішні елементи керування Номер Елемент Опис

Кнопка/індикатор живлення Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії. 2 Гарячі клавіші 1, 2 Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем. Кнопка вхідного сигналу Натисніть, щоб змінити джерело вхідного сигналу. 4 Кнопка навігації/OK Натисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення вибору

4Українська Правові норми та заходи безпеки Повідомлення Федеральної комісії зв’язку Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв’язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод ужитловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, уразі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв’язку Проте немає жодної гарантії, що упевному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів. Налаштуйте або змініть розташування прийомної антени. Збільшіть відстань між пристроєм і приймачем. Під’єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка. Заява про відповідність ЄС Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов’язаного з енергією.

З метою запобігання пошкодження монітора, не піднімайте монітор за його підставку. Примітка. Екрановані кабелі Для відповідності нормативним актам щодо електромагнітної сумісності усі з’єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів. Примітка. Периферійні пристрої До цього пристрою можна під’єднувати лише периферійні пристрої (пристрої введення/виведення, роз’єми, принтери тощо), сертифіковані для відповідності обмеженням класу B. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв’язку. Умови експлуатації Цей пристрій відповідає частині 15 Правил Федеральної комісії зв’язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу. Примітка. Користувачі в Канаді Цей цифровий пристрій класу B відповідає канадському стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його увизначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров’я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби зутилізації побутових відходів або магазину, в якому ви придбали пристрій.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer. *Налаштування за умовчанням "Standard" ("Стандарт") перевірено TÜV Rheinland і відповідає вимогам стандарту "Низький рівень Синього світла (Апаратне рішення)" TÜV Rheinland та сертифікації дисплея TÜV Eyesafe.

Керуюча система Кольоровий TFT РК-екран Розмір 27”W (69 см) Крок піксела 0,311 мм (по горизонталі) x 0,311 мм (по вертикалі)

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 178° (по горизонталі) 178° (по вертикалі) (CR=10) Час відповіді 4 мсек. (G to G) Тип панелі In-Plane Switching ("перемикання водній площині") Частота рядків VGA/HDMI: 30 - 85 kHz DP: 85 - 85 kHz Частота кадрів VGA/HDMI: 56 - 76 Hz DP: 48 - 75 Hz Відображувані кольори 16,7 мільйона Синхросигнал для відтворення зображень на растровому дисплеї 174,5 MHz Максимальна роздільна здатність VGA: 1920 x 1080 при 60 Hz HDMI/DP: 1920 x 1080 при 75 Hz Plug & Play VESA DDCCI/DDC2B

електроенергії Режим увімкнення 26 W Режим сну 0,5 W Режим вимкнення 0,3 W Вхідний роз’єм D-Sub HDMI (лише модель із входом HDMI) DP (лише модель із входом DP) Вхідний відеосигнал Аналоговий: 0,7 Vp-p (стандарт), 75 OHM, позитивний HDMI (лише модель із входом HDMI) (додатково) DP (лише модель із входом DP) (додатково) Динаміки 2 W x 2 (лише модель заудіовходом) (додатково) USB USB 3.0 x 4 (додатково) Максимальний розмір екрана По горизонталі: 597,88 мм По вертикалі: 336,31 мм Джерело живлення 100–240 V, 50/60 Hz Умови навколишнього середовища Робоча температура: від 0°C до 40 °C Температура зберігання: від -20 °C до 60 °C Робоча вологість: 20–80% Розміри 612,3 (Ш) x 401,1 ~ 521,1 (В) x 259,79 (Г) мм Вага (вага нетто)7,88 кг (нетто) Технічні характеристики механізму Нахил: від -5 до +25° (лише внайвищій точці може бути запропоновано 25 градусів нахилу для кута нахилу) Поворот: від -45 до +45° Регулювання висоти: від 0 до 120 мм Завіса: від -90° до +90° Знімна підставка: наявна Зовнішні елементи

Перемикач/кнопки Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2

Підсилення чорного Блакитне світло* Увімк./вимк. ACM Супер чіткість Положення по горизонталі (лише модель з аналоговим входом) Положення по вертикалі (лише модель з аналоговим входом) Годинник (лише модель з аналоговим входом) Фокусування (лише модель з аналоговим входом) Автоматичне налаштування (лише модель з аналоговим входом)

sRGB Режим градації сірого 6-осьова насиченість 6-осьовий відтінок

Вимкнути звук Прискорення Adaptive-Sync

Час очікування екранного меню

Авто джерело Широкоекранний режим Призначення сполучення клавіш Увімк./вимк. DDC/CI Рівень чорного HDMI Режим швидкого запуску Заряджання через USB у вимкненому стані Інформація про дисплей Скинути всі настройки

Технічні характеристики залежать від моделі та/або регіону.BL270 BL270 Jun. 12, 2020
