BL270 - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta veids	LCD monitors
Zīmols	Acer
Modelis	BL270
Ekrāna izmērs	27 collas (69 cm)
Plātnes tehnoloģija	IPS (In-Plane Switching)
Dzimtā izšķirtspēja	1920 x 1080 pikseļi (Full HD)
Atjaunošanas frekvence	75 Hz (HDMI/DP), 60 Hz (VGA)
Atbildes laiks	4 ms (no pelēka uz pelēku)
Tipiskais spilgtums	250 cd/m²
Dinamiskais kontrasts (ACM)	100 000 000:1
Redzes leņķis	178° horizontāli / 178° vertikāli
Video ieejas savienotāji	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Iebūvētie skaļruņi	2 x 2 W
USB porti	4x USB 3.0 (pēc modeļa izvēles)
Elektroenerģijas patēriņš (darba režīmā)	26 W
Elektroenerģijas patēriņš (gaidīšanas režīmā)	0,5 W
Barošana	100-240 V, 50/60 Hz
Izmēri (ar pamatni)	612,3 x 401,1-521,1 x 259,79 mm (P x A x D)
Neto svars	7,88 kg
Ergonomiskie iestatījumi	Slīpums -5°/+25°, rotācija -45°/+45°, pagriešana -90°/+90°, augstums 120 mm
Galvenās funkcijas	Kontrasts, spilgtums, melnā pastiprinājums, zilā gaisma, ACM, super asums, gamma, krāsu temperatūra, sRGB režīmi, Adaptive-Sync utt.
Apkope un tīrīšana	Atvienojiet, izsmidziniet uz mīkstas drānas bez šķīdinātāja, neizsmidziniet tieši uz ekrāna
Drošība	Neatveriet korpusu, nepakļaujiet lietus vai mitrumam, atvienojiet bojājuma gadījumā
Remontspēja	Noņemama kāja, remonts tikai pilnvarota tehniķa veikts

Bieži uzdotie jautājumi - BL270 ACER

Kā tīrīt Acer BL270 monitora ekrānu?

Izslēdziet monitoru un atvienojiet strāvas kabeli. Izsmidziniet tīrīšanas šķīdumu bez šķīdinātāja uz mīkstas drānas, pēc tam uzmanīgi noslaukiet ekrānu. Nekad neizsmidziniet šķidrumu tieši uz ekrāna vai korpusa. Izvairieties no amonjaku vai spirtu saturošiem produktiem.

Kādus kabeļus izmantot, lai pievienotu monitoru datoram?

Izmantojiet VGA, HDMI vai DisplayPort kabeli atkarībā no pieejamajiem portiem. Pievienojiet vienu galu monitoram, otru datoram. Pirms pievienošanas pārliecinieties, ka abas ierīces ir izslēgtas. Audio kabeli (pēc izvēles) var izmantot skaņai.

Kā regulēt Acer BL270 monitora augstumu?

Augstums ir regulējams no 0 līdz 120 mm. Stingri turiet monitoru un viegli paceliet vai nolaidiet to. Regulēšana ir mehāniska un neprasa nekādus instrumentus. Nepaceliet monitoru aiz pamatnes.

Kāda ir maksimālā atbalstītā izšķirtspēja?

Maksimālā izšķirtspēja ir 1920 x 1080 pikseļi. Izmantojot HDMI vai DisplayPort, atjaunošanas frekvence var sasniegt 75 Hz. Izmantojot VGA, frekvence ir ierobežota līdz 60 Hz.

Kā lietot ekrāna izvēlni (OSD)?

Nospiediet navigācijas/OK pogu, lai atvērtu izvēlni. Izmantojiet virziena pogas, lai pārvietotos, un nospiediet OK, lai atlasītu. Iestatījumi ietver kontrastu, spilgtumu, krāsu temperatūru utt. Lai izietu, atlasiet 'Iziet'.

Vai monitorā ir iebūvētie skaļruņi?

Jā, monitors ir aprīkots ar diviem 2 W skaļruņiem. Skaņa ir pieejama, izmantojot HDMI vai DisplayPort savienojumu, vai atsevišķu audio ieeju (atkarībā no modeļa).

Ko darīt displeja problēmas gadījumā?

Vispirms pārbaudiet kabeļu savienojumus. Izmantojiet 'Automātiskā regulēšana' funkciju OSD izvēlnē (analogajai ieejai). Ja problēma joprojām pastāv, mēģiniet atiestatīt iestatījumus, izmantojot 'Atiestatīt' izvēlnē. Nepieciešamības gadījumā konsultējieties ar tehniķi.

Vai monitors ir saderīgs ar VESA standartu?

Jā, monitors ir saderīgs ar VESA, un kāja ir noņemama. Varat piestiprināt grozāmu roku vai sienas stiprinājumu (skrūves netiek piegādātas).

Kā mazināt acu nogurumu?

Monitorā ir iebūvēta zilās gaismas samazināšanas funkcija (Blue Light). Aktivizējiet to caur OSD izvēlni. 'Standarta' režīms ir sertificēts TÜV Rheinland zema zilās gaismas līmeņa nodrošināšanai. Pielāgojiet arī spilgtumu un kontrastu, lai tie būtu ērti acīm.

Kāds ir elektroenerģijas patēriņš gaidīšanas režīmā?

Gaidīšanas režīmā patēriņš ir 0,5 W. Izslēgtā režīmā tas ir 0,3 W. Darba režīmā patēriņš ir 26 W. Izmantojiet barošanas pogu, lai pilnībā izslēgtu monitoru.

LIETOŠANAS INSTRUKCIJA BL270 ACER

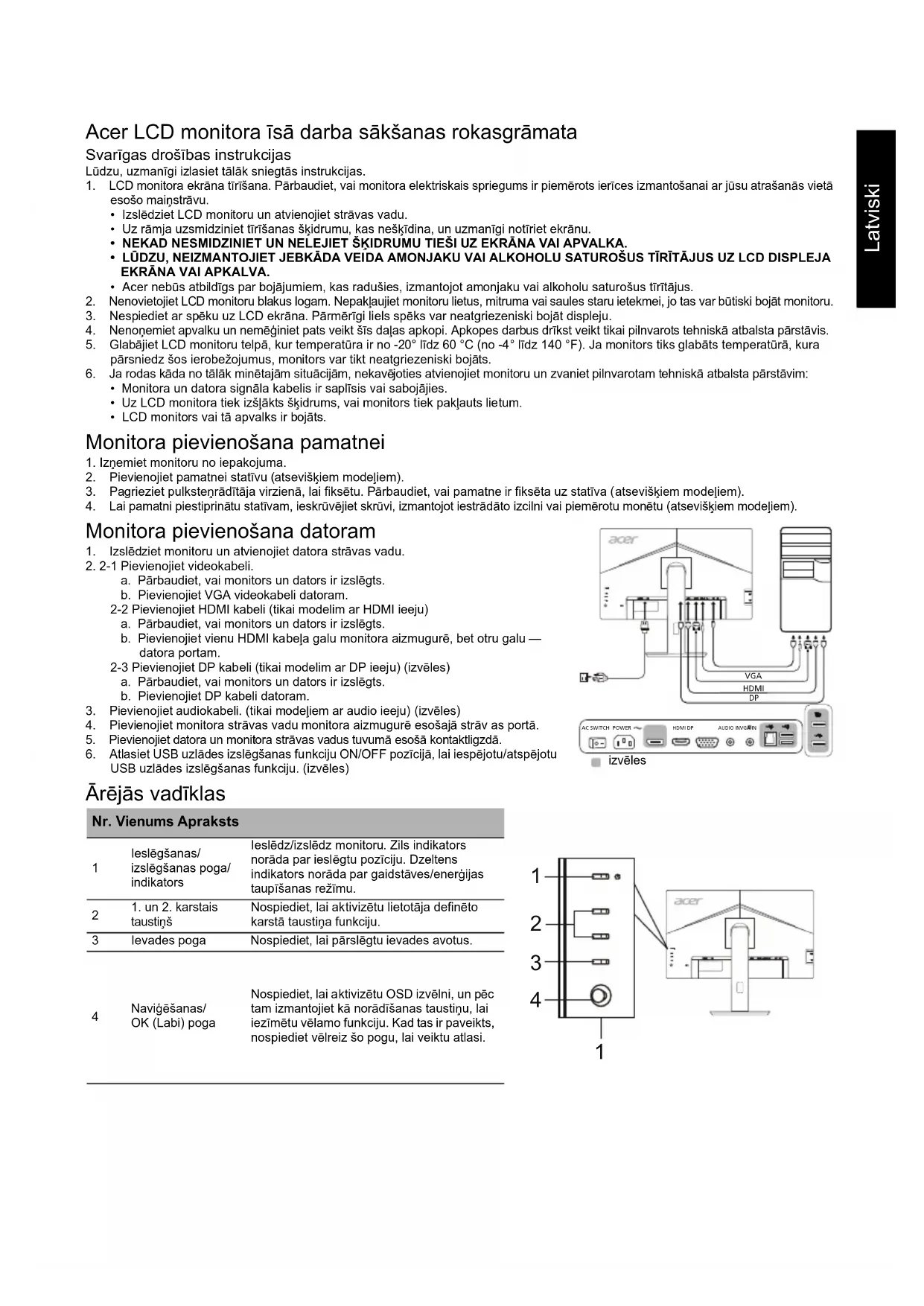

Acer LCD monitora īsā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maiņstrāvu.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
3. Uz rāmja uzsmidziniet tīrīšanas šķidrumu, kas nesatur šķīdinātājus, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠĶIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA. LŪDZU, NEIZMANTOJIET JEBKĀDUS AMONJAKU VAI ALKOHOLU SATUROŠUS TĪRĪTĀJUS UZ LCD DISPLEJA EKRĀNA VAI APVALKA.
5. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
6. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.
7. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
8. Nenoņemiet apvalku un nemēģiniet pats veikt apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniskais atbalsta pārstāvis.
9. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60°C (no -4° līdz 140°F). Ja monitors tiks glabāts temperatūrā, kas pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
10. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:
11. Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
12. Uz LCD monitora tiek izšļakstīts šķidrums, vai monitors tiek pakļauts lietum. LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Izņemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atsevišķiem modeļiem).
3. Pagrieziet pulksteņrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atsevišķiem modeļiem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izciļņi vai piemērotu monētu (atsevišķiem modeļiem).

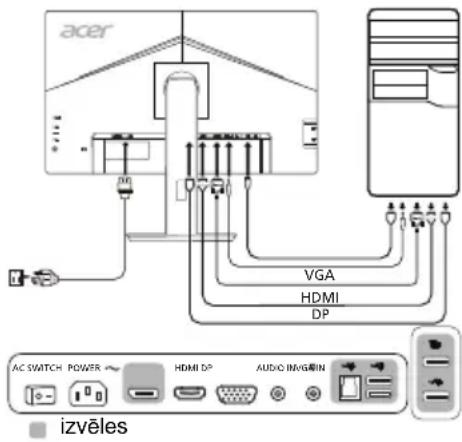

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet videokabeli.

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet VGA videokabeli datoram.

2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet vienu HDMI kabeļa galu monitora aizmugurē, bet otru galu — datora portam.

2-3 Pievienojiet DP kabeli (tikai modelim ar DP ieeju) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet DP kabeli datoram.

1. Pievienojiet audiokabeli. (tikai modeļiem ar audio ieeju) (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.
4. Atlasiet USB uzlādes izslēgšanas funkciju ON/OFF pozīcijā, lai iespējotu/atspējotu USB uzlādes izslēgšanas funkciju. (izvēles)

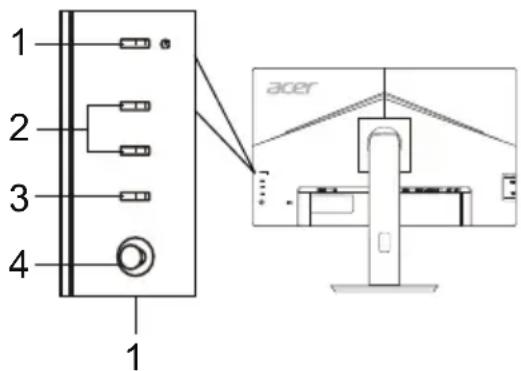

Ārējās vadīklas

Nr. Vienums Apraksts

1	leslēgšanas/ izslēgšanas poga/ indikators	Ieslēdʒ/izscludz monitoru. Zils indicators norāda par ieslēgtu poziciju. Dzeltens indicators norāda par gaidstāves/energijas taupīsanas režimu.
2	1. un 2. karstais taustiŋs	Nospiediet, lui aktivizētu lietotāja definēto karstā taustiŋa funkciju.
3	levades poga	Nospiediet, lui pārslēgtu ievades avotus.
4	Naviçēsanas/ OK (Labi) poga	Nospiediet, lui aktivizētu OSD izačni, un pēc tam izmantojiet kā norādīsanas taustiŋu, lui iezimētu vēlamo funkciju. Kad tas ir paveikts, nospiediet vēlreiz šo pogu, lui veiktu atlasi.

Regulas un drošības paziņojumi

FCC paziņojums

Ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstākļos. Ierīce ģenerē, izmanto un izstaro radiofrekvences enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztveršanas antenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā ķēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

Paziņojums par perifērajām ierīcēm

Šim aprīkojumam drīkst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, termināļus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces, var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. daļai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme, pat tādā gadījumā, ja tā var izraisīt nevēlamu darbību.

Paziņojums lietotājiem Kanādā

Šī B klases digitālā iekārta atbilst Kanādas noteikumiem ICES-003.
