BL270 - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Márka	Acer
Modell	BL270
Képernyő mérete	27 hüvelyk (69 cm)
Panel technológia	IPS (In-Plane Switching)
Natív felbontás	1920 x 1080 pixel (Full HD)
Frissítési frekvencia	75 Hz (HDMI/DP), 60 Hz (VGA)
Válaszidő	4 ms (szürkéről szürkére)
Tipikus fényerő	250 cd/m²
Dinamikus kontraszt (ACM)	100 000 000:1
Látószög	178° vízszintes / 178° függőleges
Videó bemeneti csatlakozók	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Beépített hangszórók	2 x 2 W
USB portok	4x USB 3.0 (opcionális modelltől függően)
Energiafogyasztás (üzem)	26 W
Energiafogyasztás (készenlét)	0,5 W
Tápellátás	100-240 V, 50/60 Hz
Méretek (talppal)	612,3 x 401,1-521,1 x 259,79 mm (Sz x Ma x Mé)
Nettó tömeg	7,88 kg
Ergonomikus beállítások	Döntés -5°/+25°, forgatás -45°/+45°, elforgatás -90°/+90°, magasság 120 mm
Fő funkciók	Kontraszt, fényerő, fekete fokozás, kék fény csökkentés, ACM, szuper élesség, gamma, színhőmérséklet, sRGB módok, Adaptive-Sync, stb.
Karbantartás és tisztítás	Húzza ki, permetezzen egy puha, oldószermentes ruhára, ne permetezzen közvetlenül a képernyőre
Biztonság	Ne nyissa ki a házat, ne tegye ki esőnek vagy nedvességnek, húzza ki sérülés esetén
Javíthatóság	Leszerelhető talp, csak engedélyezett szerviz javíthatja

Gyakran ismételt kérdések - BL270 ACER

Hogyan tisztítsam az Acer BL270 monitor képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Permetezzen egy oldószermentes tisztítóoldatot egy puha ruhára, majd óvatosan törölje le a képernyőt. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra. Kerülje az ammónia vagy alkohol tartalmú termékeket.

Milyen kábeleket használjak a monitor számítógéphez csatlakoztatásához?

Használjon VGA, HDMI vagy DisplayPort kábelt a rendelkezésre álló portoktól függően. Dugja az egyik végét a monitorba, a másikat a számítógépbe. Csatlakoztatás előtt győződjön meg arról, hogy mindkét eszköz ki van kapcsolva. Az opcionális audiokábel használható a hanghoz.

Hogyan állítsam be az Acer BL270 monitor magasságát?

A magasság 0 és 120 mm között állítható. Tartsa szorosan a monitort, és óvatosan emelje vagy süllyessze. A beállítás mechanikus, és nem igényel szerszámot. Ne emelje a monitort a talpánál fogva.

Mi a támogatott maximális felbontás?

A maximális felbontás 1920 x 1080 pixel. HDMI vagy DisplayPort esetén a frissítés elérheti a 75 Hz-et. VGA esetén a frekvencia 60 Hz-re korlátozódik.

Hogyan használjam a képernyőmenüt (OSD)?

Nyomja meg a navigációs/OK gombot a menü megnyitásához. Használja a nyílgombokat a navigáláshoz, és nyomja meg az OK-t a kiválasztáshoz. A beállítások tartalmazzák a kontrasztot, fényerőt, színhőmérsékletet stb. A kilépéshez válassza a 'Kilépés' lehetőséget.

A monitor rendelkezik beépített hangszórókkal?

Igen, a monitor két 2 W-os hangszóróval rendelkezik. A hang elérhető HDMI vagy DisplayPort csatlakozáson keresztül, vagy külön audiobemeneten (modelltől függően).

Mit tegyek, ha probléma van a kijelzővel?

Először ellenőrizze a kábelcsatlakozásokat. Használja az 'Automatikus beállítás' funkciót az OSD menüben (analóg bemenet esetén). Ha a probléma továbbra is fennáll, próbálja meg visszaállítani a beállításokat a menü 'Reset' opciójával. Szükség esetén forduljon szakemberhez.

A monitor kompatibilis a VESA szabvánnyal?

Igen, a monitor VESA kompatibilis, és a talp leszerelhető. Rögzíthet egy karos tartót vagy falitartót (a csavarok nem tartozékok).

Hogyan csökkenthető a szem fáradtsága?

A monitor rendelkezik kék fény csökkentő (Blue Light) funkcióval. Aktiválja az OSD menün keresztül. A 'Standard' mód TÜV Rheinland tanúsítvánnyal rendelkezik az alacsony kék fény kibocsátásért. Állítsa be a kényelmes fényerőt és kontrasztot is.

Mennyi az energiafogyasztás készenléti módban?

Készenléti módban a fogyasztás 0,5 W. Kikapcsolt állapotban 0,3 W. Üzem közben a fogyasztás 26 W. Használja a bekapcsológombot a monitor teljes kikapcsolásához.

HASZNÁLATI ÚTMUTATÓ BL270 ACER

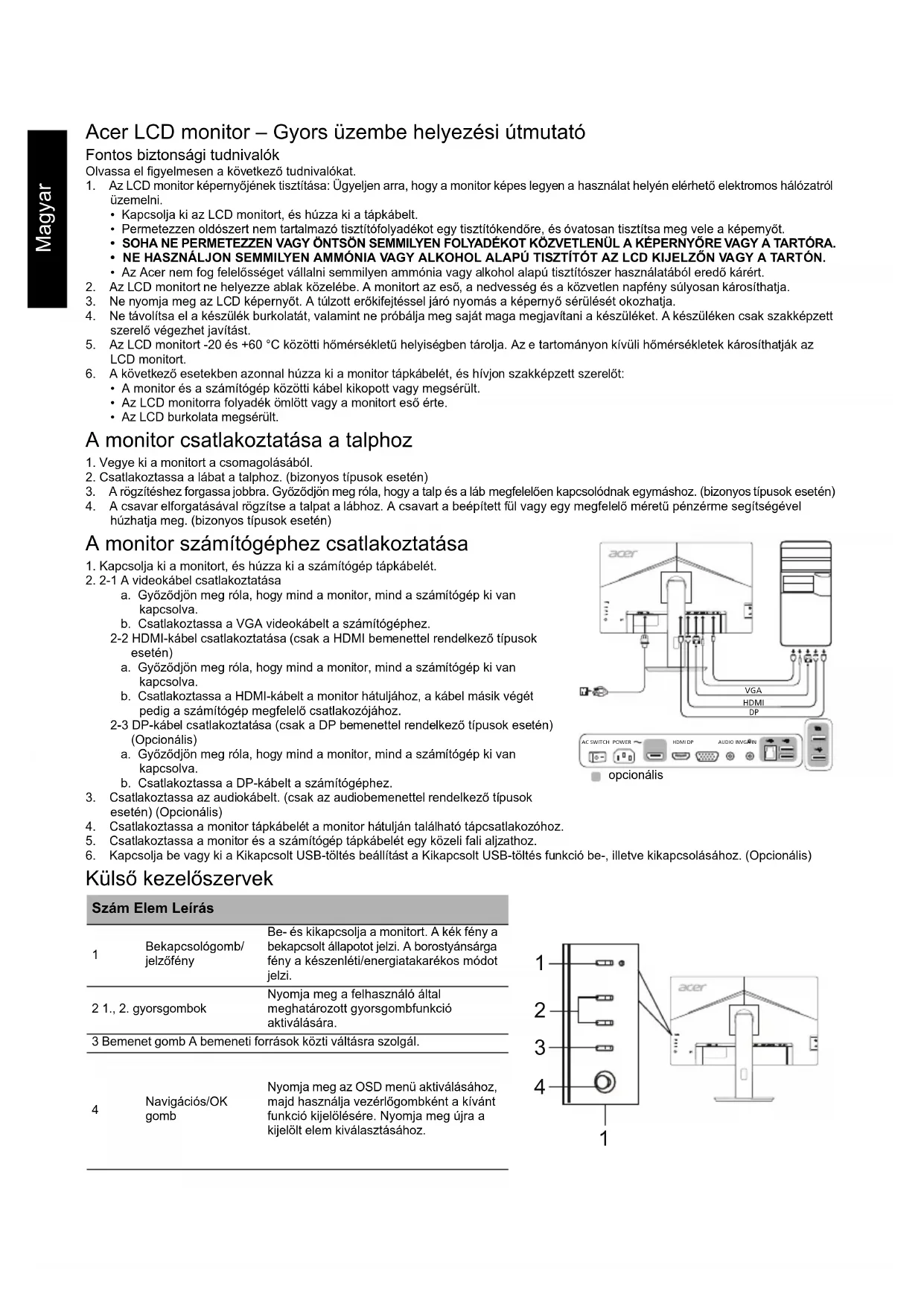

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
3. NE HASZNÁLJON SEMMILYEN AMMÓNIA- VAGY ALKOHOLALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
4. Az Acer nem fog felelősséget vállalni semmilyen ammónia- vagy alkoholalapú tisztítószer használatából eredő kárért.
5. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
6. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
7. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
8. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
9. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
10. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
11. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
12. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

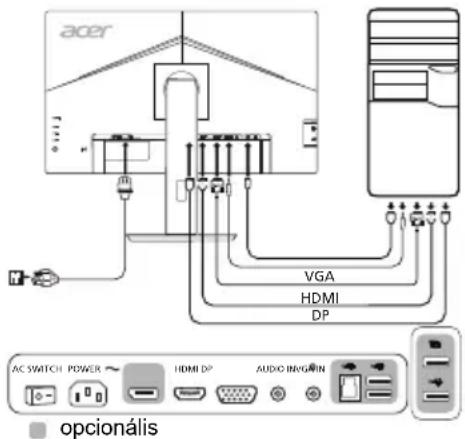

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (Opcionális)

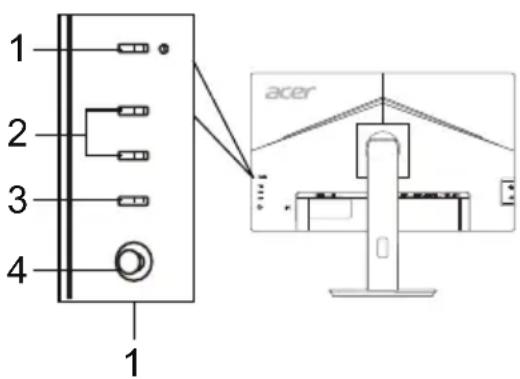

Külső kezelőszervek

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos módot jerzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3 Bemenet gomb A bemeneti forrósk öktzi ványtsra szolgál.
4	Navigációs/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használja vezérólggombkét a kivánt funkció kijelölésère. Nyomja meg üjra a kijelöl element kiválasztásához.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamos termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Szines	TFT LCD
	Méret 27"W (69 cm)
	Képpontmérét 0,311 mm (vizszintes) x 0,311 mm (függöleges)
	Fényerő	250 cd/m2(jelémző)
	Kontraszt Max. 100 000 00D:1 (ACM)
	Betekintési szög	178" (vizszintes) 178" (függöleges) (CR=10)
	Válaszidő 4 ms (G-G)
	Panelltipus IPS
	Víszintes frekvencia	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	Függöleges frekvencia	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Megjelenithető színek 16,7 millió
Videoórajel 174,5 MHz
Maximális felbontás		VGA: 1920 x 1080 60 Hz-enHDMI/DP: 1920 x 1080 75 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapcsolt állapot 26 W
	Alvó állapot 0,5 W
	Kikapcsolt állapot 0,3 W
Bemeneti csatlakozó		D-SubHDMI (csak a HDMI bemenettel rendelkező tipusnal)DP (csak a DP bemenettel rendelkező tipusnal)
Bemeneti videojel		Analóg: 0,7 Vp-p (normál, 75 OHM, positivHDMI (csak a HDMI bemenettel rendelkező tipusnal) (optional)DP (csak a DP bemenettel rendelkező tipusnal) (optional)
Hangszörök		2 W x 2 (Csak az audiobemenetell rendelkező tipusok esetén) (Optional)
USB-csatlakozó		USB 3.0 x 4 (Optional)
Maximális képernyömérét		Víszintesen: 597,88 mmFüggölegesen: 336,31 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonatkozó kõvetelmények:		Mūkódési hòmér séklet: 0-40 °CTárolás hòmér séklet: -20-60 °CMūkódési pàratartalom: 20-80%
Méretek		612,3 (szé) x 401,1 ~ 521,1 (ma) x 259,79 (mé) mm
Tömeg (nettó)		7,88 kg (nettó)
Mechanical jellemző		Dóles: -5' és +25' között (Csak a készülék legmagasabb pontján mérhető 25 fokos dölleszög)Effordulás: -45' és +45' közöttMagasságbeallitás: 0-120 mmEffordlthato: -90' és +90' közöttLevehető talp:lagen
Külső kezelöszerrek	Kapcsoló/gombok	Bekapsológomb1. gyorsgomb2. gyorsgomb
	Funkciók	KontrasztFényerőSöét elénkitéseKék fény*ACM be/kiSzuper élességVíszintes pozićio (csak az anlog bemenetú tipuson)Függöleges pozićio (csak az anlog bemenetú tipuson)Örajel (csak az anlog bemenetú tipuson)Fókusz (csak az anlog bemenetú tipuson)Automaticus konfigürácio (csak az anlog bemenetú tipuson)GammaSzinhömér sékletMódoksRGBSzükreámaryalatos mód6 tengelyes teliteltség6 tengelyes szinámyalatKilépés
A műszaki adatok tipuskonténts/Vagy régiónkét altérdők lehetnek.

Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyvek és egyéb dokumentumok.

*A "Standard" alapbeállítást a TÜV Rheinland ellenőrizte, és megfelel a TÜV Rheinland Alacsony kék fény (Hardveres megoldás) szabvány előírásainak és a TÜV Eyesafe Display (Szemvédő kijelző) tanúsítványnak.
