РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BL270 ACER

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково

захранване във вашия регион.

• Изключете LCD монитора и извадете захранващия кабел от контакта.

• Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.

• Acer не носи отговорност за повреди, настъпили врезултат на използването на почистващи препарати на амонячна или спиртна основа.

2. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може

сериозно да го повреди.

3. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.

4. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва

сервизното обслужване от всякакво естество.

5. Съхранявайте LCD монитора встая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън

този диапазон може да доведе до трайно увреждане.

6. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на

някое от следните обстоятелства:

• Кабелът за сигнал от монитора към компютъра е протрит или повреден.

• Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

• LCD мониторът или корпусът са повредени. Закрепване на монитора към основата

1. Отстранете монитора от опаковката.

2. Закрепете стойката към основата. (за избрани модели)

3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за

4. Закрепете основата към стойката като завъртите винта спомощта на вграденото езиче или сподходяща монета. (за избрани

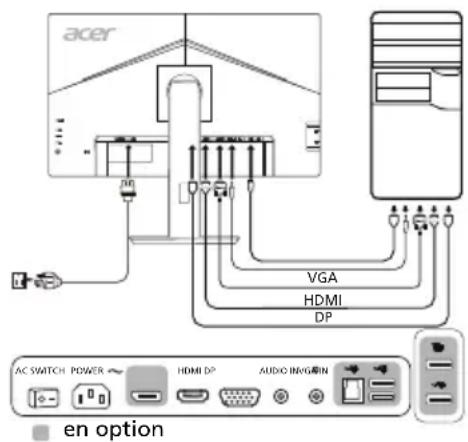

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от

2. 2-1 Свържете видео кабела

a. Уверете се, че както мониторът, така и компютърът са изключени. b. Свържете VGA видео кабела към компютъра. 2-2 Свържете HDMI кабела (само за модел с вход HDMI) a. Уверете се, че както мониторът, така и компютърът са изключени. b. Свържете единия край на HDMI кабела към задната част на монитора, а другия край към порта на компютъра. 2-3 Свържете DP кабела (само за модел с вход DP) (опция) a. Уверете се, че както мониторът, така и компютърът са изключени. b. Свържете DP кабела към компютъра.

3. Свързване на аудио кабела. (само за модел с аудио вход) (опция)

4. Поставете захранващия кабел на монитора в захранващия порт от задната

5. Включете захранващите кабели на компютъра и монитора вблизкия

електрически контакт.

6. Изберете ВКЛ./ИЗКЛ. на функцията за зареждане през USB при изключено захранване, за да активирате/деактивирате тази

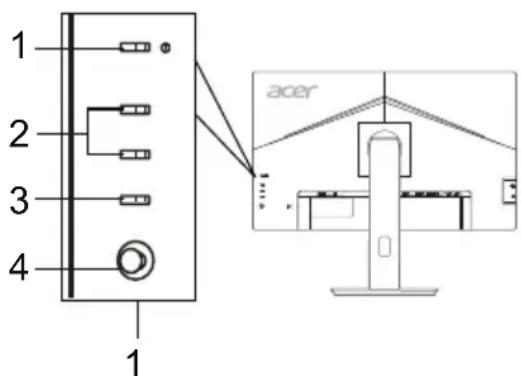

функция. (опция) Външни бутони за управление Номер Елемент Описание

Бутон за захранване/индикатор Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.

Бърз клавиш 1, 2 бутона Натиснете за активиране на функцията с настроени от потребителя бързи клавиши.3 Бутон за вход Натиснете за превключване на източниците на вход.

Бутон Navi (Навигация)/OK Натиснете за активиране на OSD менюто, след това го използвайте като бутон за навигиране, за да маркирате желаната функция. Натиснете го отново за въвеждане на избор.

4Български Разпоредби и бележки за безопасност Бележка от Федералната комисия за комуникации (ФКК) Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас B, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите. Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки: Преориентиране или преместване на антената на приемника. Увеличаване на разстоянието между устройството и приемника. Свързване на устройството вконтакт във верига, която е различна от тази, вкоято е свързан приемникът. Консултация сдоставчик или опитен радио/телевизионен техник за помощ. CE декларация за съответствие С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/ЕC, директивата за ниско напрежение 2014/35/ЕC и RoHS директивата 2011/65/ЕC, и директива 2009/125/EО по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

За да предотвратите повреда на монитора, не го повдигайте от основата му. Бележка: Екранирани кабели Всички връзки към други изчислителни устройства трябва да се извършват спомощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC). Бележка: Периферни устройства Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас B могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа стози продукт. Условия на работа Това устройство е в съответствие счаст 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа. Бележка: Канадски потребители Това цифрово устройство от клас B отговаря на разпоредбата ICES-003 на Канада. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Изхвърляне на отпадъчно оборудване от потребители вчастни домакинства в Европейския съюз Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля сдруги битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се сместната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.Български СПЕЦИФИКАЦИЯ Открийте ръководства и други документи за вашия продукт на Acer на официалния уебсайт на Acer. *Настройката по подразбиране "Standard" (Стандартно) е тествана от TÜV Rheinland и отговаря на изискванията на TÜV Rheinland за стандарта "Ниска синя светлина" (Хардуерно решение) и сертификат TÜV Eyesafe Display. LCD панел Управляваща система TFT цветен LCD дисплей Размер 27”W (69 см) Стъпка на пикселите 0,311 мм (Х) x 0,311 мм (В)

Контраст 100000000:1 макс. (ACM) Ъгъл на виждане 178° (Х) 178° (В) (CR=10) Време за реакция 4 ms (G до G) Тип на панела In-Plane Switching (Завъртане на кристалите ведна равнина) Хоризонтална честота VGA/HDMI: 30 - 85 kHz DP: 85 - 85 kHz Вертикална честота VGA/HDMI: 56 - 76 Hz DP: 48 - 75 Hz Цветове на дисплея 16,7 милиона Dot Clock (Честота на сканиране) 174,5 MHz Максимална резолюция VGA: 1920 x 1080 @ 60 Hz HDMI/DP: 1920 x 1080 @ 75 Hz Plug & Play VESA DDCCI/DDC2B Консумация на енергия Включен режим 26 W Режим на покой 0,5 W Изключен режим 0,3 W Входен конектор D-Sub HDMI (само за модел с вход HDMI) DP (само за модел с вход DP) Входен видео сигнал Аналогов: 0,7 Vp-p (стандартен), 75 OHM, положителен HDMI (само за модел с вход HDMI) (опция) DP (само за модел с вход DP) (опция) Говорители 2 W x 2 (само за модел саудио вход) (опция) USB USB 3.0 x 4 (опция) Максимален размер на екрана Хоризонтален: 597,88 мм Вертикален: 336,31 мм Източник на захранване 100 - 240 V, 50/60 Hz Екологични съображения Работна температура: 0° до 40°C Температура на съхранение : -20° до 60°C Работна влажност: 20% до 80% Размери 612,3 (Ш) x 401,1 ~ 521,1 (В) x 259,79 (Д) мм Тегло (N. W.) 7,88 кг (нето) Спецификации на механизма Накланяне: -5° до +25° (само внай-високата точка може да се получи наклон от 25 градуса за ъгъла на издигане) Въртене: -45° до +45° Коригиране на височината: 0 мм до 120 мм Ос: -90° до +90° Стойка сподвижно краче: Да Външни бутони за

на захранването Бърз клавиш 1 Бърз клавиш 2

Подсилване на черните области Blue Light* Вкл./изкл. на ACM Супер острота Хоризонтална позиция (само за модел с аналогов

sRGB Режим Нива на сивото Наситеност в 6 цвята 6 цвята Сила на звука Изключване на звука

Време на изчакване на OSD Прозрачност Заключване на екранното меню Входен сигнал Автоматичен източник Режим "Широк екран" Назначение на бързи клавиши Вкл./изкл. на DDC/CI HDMI ниво на черното Режим на бърза настройка Функция зареждане през USB при

Информация за дисплея Нулиране на всички настройки
