Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	BL270
Näytön koko	27 tuumaa (69 cm)
Paneeliteknologia	IPS (In-Plane Switching)
Natiiviresoluutio	1920 x 1080 pikseliä (Full HD)
Virkistystaajuus	75 Hz (HDMI/DP), 60 Hz (VGA)
Vasteaika	4 ms (harmaa-harmaa)
Tyypillinen kirkkaus	250 cd/m²
Dynaaminen kontrasti (ACM)	100 000 000:1
Katselukulma	178° vaakasuora / 178° pystysuora
Videotuloliittimet	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Sisäänrakennetut kaiuttimet	2 x 2 W
USB-portit	4x USB 3.0 (valinnainen mallista riippuen)
Virrankulutus (käytössä)	26 W
Virrankulutus (valmiustila)	0,5 W
Virtalähde	100-240 V, 50/60 Hz
Mitat (jalustan kanssa)	612,3 x 401,1-521,1 x 259,79 mm (P x K x S)
Nettopaino	7,88 kg
Ergonomiset säädöt	Kallistus -5°/+25°, kierto -45°/+45°, kääntö -90°/+90°, korkeus 120 mm
Tärkeimmät toiminnot	Kontrasti, kirkkaus, mustan tehostus, sininen valo, ACM, superterävyys, gamma, värien lämpötila, sRGB-tilat, Adaptive-Sync, jne.
Huolto ja puhdistus	Irrota pistoke, suihkuta puhdistusainetta pehmeälle liinalle ilman liuotinta, älä suihkuta suoraan näytölle
Turvallisuus	Älä avaa koteloa, älä altista sateelle tai kosteudelle, irrota pistoke vaurion sattuessa
Korjattavuus	Irrotettava jalusta, korjaus vain valtuutetun teknikon toimesta

Usein kysytyt kysymykset - BL270 ACER

Kuinka puhdistaa Acer BL270 -näytön pinta?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinta sisältämätöntä puhdistusnestettä pehmeälle liinalle ja pyyhi näyttö varovasti. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mitä kaapeleita käytetään näytön liittämiseen tietokoneeseen?

Käytä VGA-, HDMI- tai DisplayPort-kaapelia saatavilla olevien porttien mukaan. Kytke toinen pää näyttöön ja toinen tietokoneeseen. Varmista, että molemmat laitteet on sammutettu ennen liitäntää. Äänikaapelia (valinnainen) voidaan käyttää äänelle.

Kuinka säätää Acer BL270 -näytön korkeutta?

Korkeus on säädettävissä 0–120 mm. Pidä näyttöä tukevasti ja nosta tai laske sitä varovasti. Säätö on mekaaninen eikä vaadi työkaluja. Älä nosta näyttöä jalustasta.

Mikä on suurin tuettu resoluutio?

Suurin resoluutio on 1920 x 1080 pikseliä. HDMI- tai DisplayPort-liitännällä virkistystaajuus voi olla jopa 75 Hz. VGA-liitännällä taajuus on rajoitettu 60 Hz:iin.

Kuinka käyttää näytön valikkoa (OSD)?

Paina navigointi-/OK-painiketta avataksesi valikon. Käytä suuntapainikkeita liikkumiseen ja paina OK valitaksesi. Asetukset sisältävät kontrastin, kirkkauden, värilämpötilan jne. Poistu valitsemalla 'Poistu'.

Onko näytössä kaiuttimia?

Kyllä, näyttö on varustettu kahdella 2 W:n kaiuttimella. Ääni on käytettävissä HDMI- tai DisplayPort-liitännän kautta tai erillisen äänitulon kautta (mallista riippuen).

Mitä tehdä, jos näytössä on ongelmia?

Tarkista ensin kaapeliliitännät. Käytä 'Automaattinen säätö' -toimintoa OSD-valikossa (analogiselle tulolle). Jos ongelma jatkuu, yritä palauttaa asetukset 'Reset'-toiminnolla valikossa. Ota yhteyttä teknikkoon tarvittaessa.

Onko näyttö yhteensopiva VESA-standardin kanssa?

Kyllä, näyttö on VESA-yhteensopiva ja jalusta on irrotettavissa. Voit kiinnittää nivelvarsikiinnikkeen tai seinätelineen (ruuvit eivät sisälly toimitukseen).

Kuinka vähentää silmien rasitusta?

Näyttö sisältää sinisen valon vähennystoiminnon (Blue Light). Aktivoi se OSD-valikon kautta. 'Standardi'-tila on TÜV Rheinland -sertifioitu vähäisen sinisen valon osalta. Säädä myös kirkkaus ja kontrasti miellyttäviksi.

Mikä on virrankulutus valmiustilassa?

Valmiustilassa virrankulutus on 0,5 W. Sammutustilassa se on 0,3 W. Käytössä virrankulutus on 26 W. Käytä virtapainiketta sammuttaaksesi näytön kokonaan.

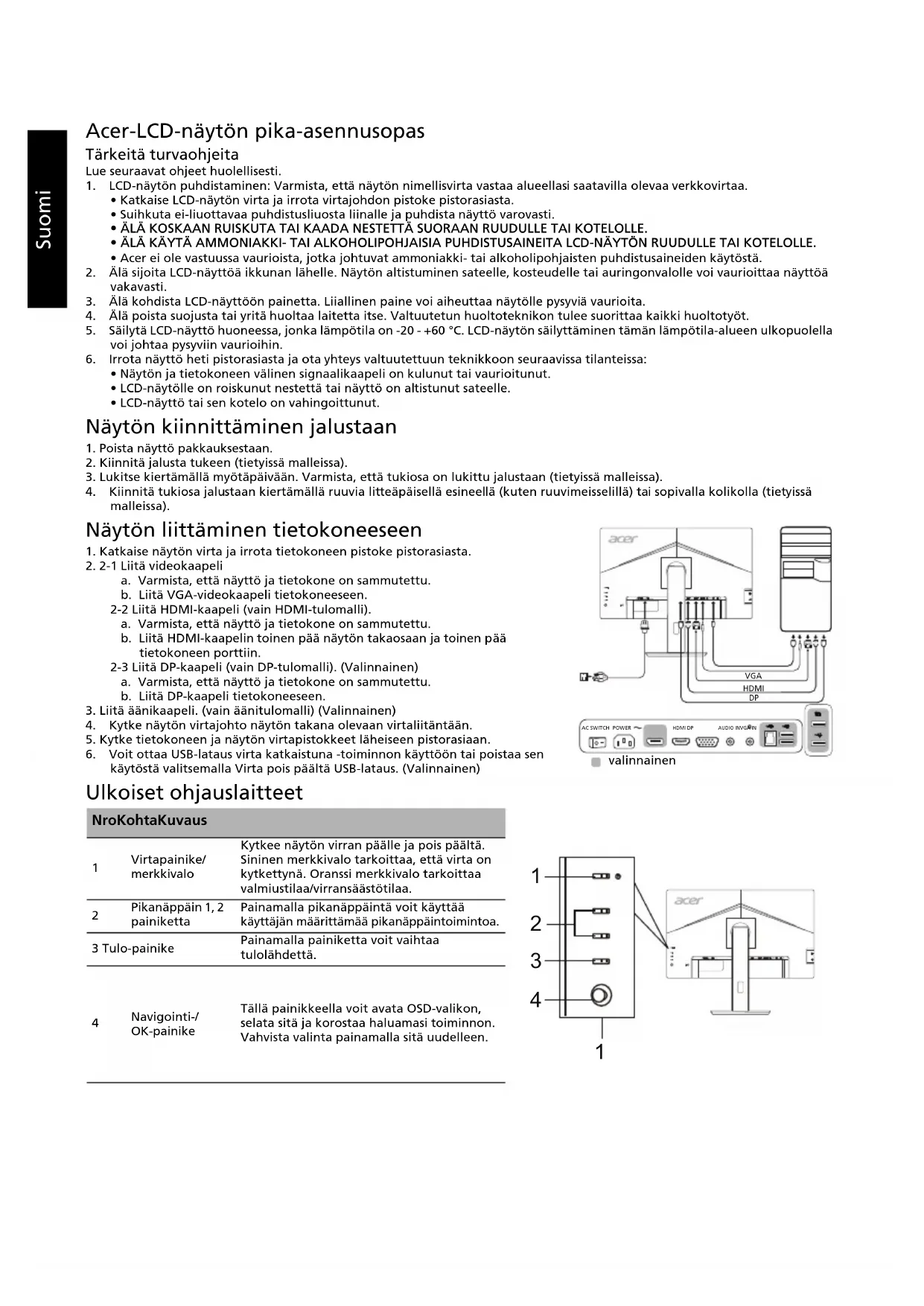

KÄYTTÖOHJE BL270 ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

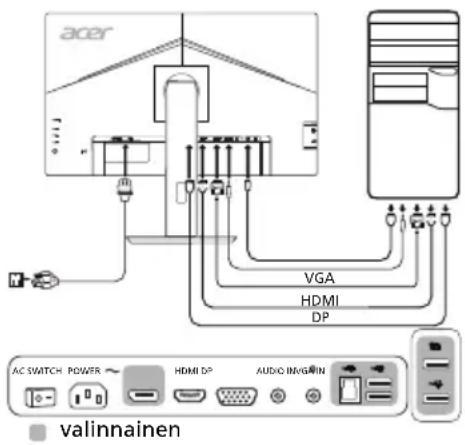

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-3 Liitä DP-kaapeli (vain DP-tulomalli). (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli. (vain äänitulomalli) (Valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
4. Voit ottaa USB-lataus virta katkaistuna -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (Valinnainen)

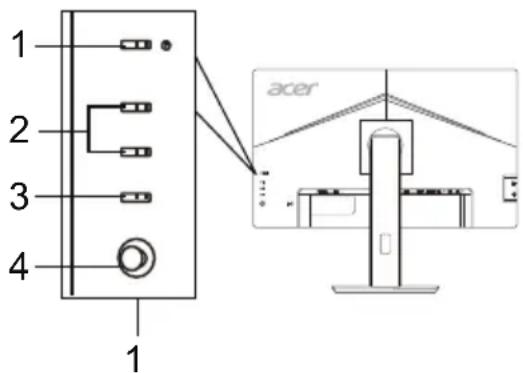

Ulkoiset ohjauslaitteet

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee näytönn virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytkettnä.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Pikanäppäin 1,2painiketta	Painamalla pikanäppäintä voit käytäkkättään märättemää pikanäppäintointoiminta.
3	Tulo-painike	Painamalla painiketta voit vaihtaa tulolähdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICEs-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä TFT Color LCD
	Koko 27"W (69 cm)
	Pikseliväli	0,311 mm (V) x 0,311 mm (P)
	Kirkkaus	250 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 4 ms (G/G)
	Paneellityppi in-Plane Switching (IPS)
	H-taajuus	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	V-taajuus	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Näytövärit 16,7 miljoonaa
Pistekellotaajuus 174,5 MHz
Enimmäistarkkuus		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus	Päälää 26 W
	Lepotila 0,5 W
	Pois 0,3 W
Tulolitäntä		D-SubHDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videotulosignaali		Analoginen: 0,7 Vp-p (standardi), 75 OHM, positivinenHDMI (vain HDMI-tulomalli) (valinnainen)DP (vain DP-tulomalli) (valinnainen)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen)
USB USB 3.0 x 4 (valinnainen)
Näytöruudun enimmäskoko		Vaakasuora: 597,88 mmPystysuora: 336,31 mm
Virtualhde 100-240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 0-40 °CVarastointilampötila: -20+60 °CIlmankosteus: 20-80 %
Mitat 612,3 (L) x 401,1 ~ 521,1 (K) x 259,79 (S) mm
Paino (netto)		7,88 kg (netto)
Mekanism tiedot		Kallustus: -5°-25° (kaltevuuskulman 25 steen kallustus on mahdollinen vain korkeimmasa pisteessä)Kiertó: -45°-45°Korkeunden säätö: 0-120 mmNivelöinti: -90°-90°Irlrotettava jalusta: Kylå
Ukoidet ohjauslaitteet	Vaihto/painikkeet	VirtapainikePikanäppäin 1Pikanäppäin 2
	Toiminnot	KontrastiKirkkausMustan vahvistusSininen valo*ACM Päällä/Pois päältasuperterävyssVaakasiäjinti (vain analoginen tulomalli)Pystysiäinti (vain analoginen tulomalli)Taajuus (vain analoginen tulomalli)Tarkennus (vain analoginen tulomalli) Autom. asetukset (vain analoginen tulomalli)GammaVärin lampaïsytsTilatsRGBHarmaaävytila6-aksel. satur.6-aksel. savy
Teknisitet saattavat vaildella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Oletusasetus "Vakio" on TÜV Rheinlandin testaama, ja se on TÜV Rheinlandin "Alhaisen sinisen valon (laitteistoratkaisu)" -standardin ja TÜV Eyesafe Display -sertifikaatin vaatimusten mukainen.
