BL270 - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	BL270
Ekrano dydis	27 coliai (69 cm)
Plokštės technologija	IPS (In-Plane Switching)
Natūrali raiška	1920 x 1080 pikseliai (Full HD)
Atnaujinimo dažnis	75 Hz (HDMI/DP), 60 Hz (VGA)
Atsako laikas	4 ms (pilka į pilką)
Tipinis ryškumas	250 cd/m²
Dinaminis kontrastas (ACM)	100 000 000:1
Žiūrėjimo kampas	178° horizontaliai / 178° vertikaliai
Vaizdo įvesties jungtys	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Integruoti garsiakalbiai	2 x 2 W
USB prievadai	4x USB 3.0 (priklausomai nuo modelio)
Energijos suvartojimas (darbo metu)	26 W
Energijos suvartojimas (budėjimo režimu)	0,5 W
Maitinimas	100-240 V, 50/60 Hz
Matmenys (su pagrindu)	612,3 x 401,1-521,1 x 259,79 mm (I x A x G)
Grynasis svoris	7,88 kg
Ergonomikos nustatymai	Pakreipimas -5°/+25°, sukimasis -45°/+45°, pasukimas -90°/+90°, aukštis 120 mm
Pagrindinės funkcijos	Kontrastas, ryškumas, juodumo stiprinimas, mėlyna šviesa, ACM, super ryškumas, gama, spalvų temperatūra, sRGB režimai, Adaptive-Sync ir kt.
Priežiūra ir valymas	Atjunkite, purškite ant minkšto skudurėlio be tirpiklio, nepurškite tiesiai į ekraną
Sauga	Neatidarykite korpuso, nelaikykite lietuje ar drėgmėje, jei pažeista – atjunkite
Remontuojamumas	Nuimamas padas, taisymas tik įgalioto techniko

Dažnai užduodami klausimai - BL270 ACER

Kaip valyti Acer BL270 monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Purškite valymo tirpalą be tirpiklio ant minkšto skudurėlio, tada švelniai nuvalykite ekraną. Niekada nepurkškite skysčio tiesiai į ekraną ar korpusą. Venkite amoniako ar alkoholio turinčių produktų.

Kokius laidus naudoti monitoriui prijungti prie kompiuterio?

Naudokite VGA, HDMI arba DisplayPort laidą pagal turimus prievadus. Vieną galą prijunkite prie monitoriaus, kitą – prie kompiuterio. Prieš jungdami įsitikinkite, kad abu įrenginiai išjungti. Garsui gali būti naudojamas garso laidas (pasirinktinai).

Kaip sureguliuoti Acer BL270 monitoriaus aukštį?

Aukštį galima reguliuoti nuo 0 iki 120 mm. Tvirtai laikykite monitorių ir švelniai kilkite arba nuleiskite. Reguliavimas yra mechaninis ir nereikalauja įrankių. Nekelkite monitoriaus už pagrindo.

Kokia yra maksimali palaikoma raiška?

Maksimali raiška yra 1920 x 1080 pikselių. Naudojant HDMI arba DisplayPort, atnaujinimo dažnis gali siekti 75 Hz. Naudojant VGA, dažnis ribojamas iki 60 Hz.

Kaip naudotis ekrano meniu (OSD)?

Paspauskite naršymo/OK mygtuką, kad atidarytumėte meniu. Naudokite krypties mygtukus naršymui ir paspauskite OK, kad pasirinktumėte. Nustatymai apima kontrastą, ryškumą, spalvų temperatūrą ir kt. Norėdami išeiti, pasirinkite 'Išeiti'.

Ar monitorius turi garsiakalbius?

Taip, monitoriuje yra du 2 W garsiakalbiai. Garsas prieinamas per HDMI arba DisplayPort jungtį arba per atskirą garso įvestį (priklausomai nuo modelio).

Ką daryti, jei kyla ekrano problemų?

Pirmiausia patikrinkite laidų jungtis. Naudokite 'Automatinis derinimas' funkciją OSD meniu (analoginei įvestiai). Jei problema išlieka, pabandykite atstatyti nustatymus per 'Reset' meniu. Esant reikalui, kreipkitės į techniką.

Ar monitorius suderinamas su VESA standartu?

Taip, monitorius yra suderinamas su VESA, o padas yra nuimamas. Galite pritvirtinti šarnyrinę ranką arba sieninį laikiklį (varžtai nepridedami).

Kaip sumažinti akių nuovargį?

Monitoriuje yra mėlynos šviesos mažinimo funkcija (Blue Light). Įjunkite ją per OSD meniu. 'Standard' režimas yra sertifikuotas TÜV Rheinland dėl mažo mėlynos šviesos kiekio. Taip pat nustatykite patogų ryškumą ir kontrastą.

Koks energijos suvartojimas budėjimo režimu?

Budėjimo režimu suvartojimas yra 0,5 W. Išjungimo režimu – 0,3 W. Darbo metu suvartojama 26 W. Norėdami visiškai išjungti monitorių, naudokite maitinimo mygtuką.

NAUDOJIMO INSTRUKCIJA BL270 ACER

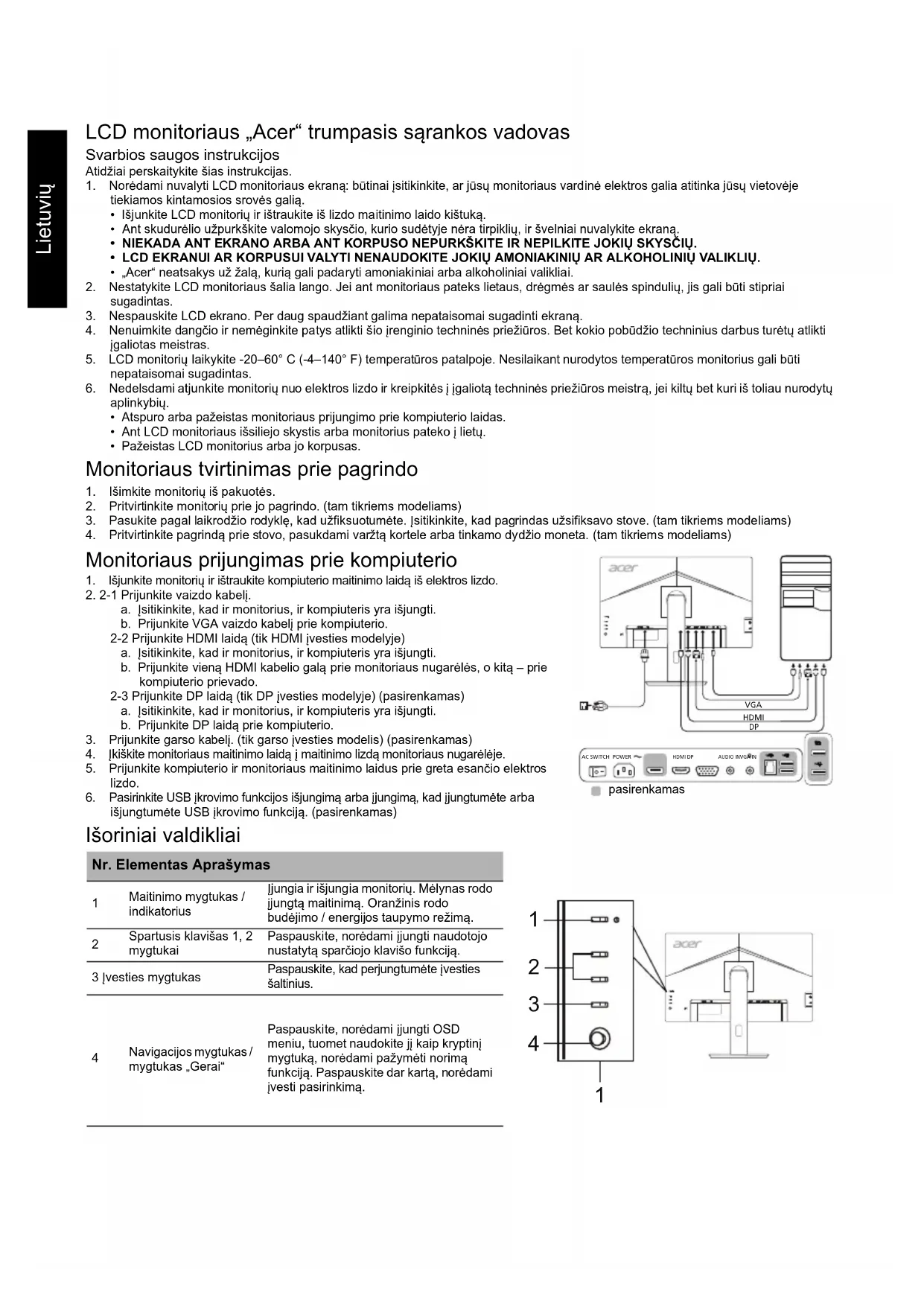

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Acer neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20-60°C (-4-140°F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į galiotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
10. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
11. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
12. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtų kortelę arba tinkamo dydžio monetą. (tam tikriems modeliams)

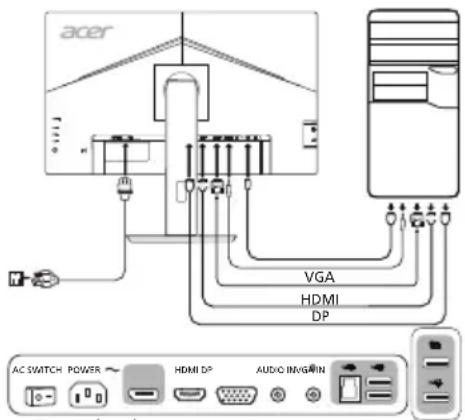

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite vaizdo kabelį.

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite VGA vaizdo kabelį prie kompiuterio.

2-2 Prijunkite HDMI laidą (tik HDMI įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną HDMI kabelio galą prie monitoriaus nugarėlės, o kitą – prie kompiuterio prievado.

2-3 Prijunkite DP laidą (tik DP įvesties modelyje) (pasirenkamas)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Prijunkite garso kabelį. (tik garso įvesties modelis) (pasirenkamas)
2. Įjunkite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
4. Pasirinkite USB įkrovimo funkcijos išjungimą arba įjungimą, kad įjungtumėte arba išjungtumėte USB įkrovimo funkciją. (pasirenkamas)

pasirenkamas

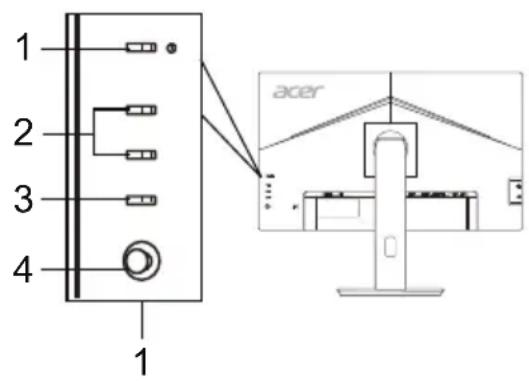

Išoriniai valdikliai

Nr. Elementas Aprašymas
1	Maitinimo mygtukas / indicatorius	ljungia ir išjungia monitoriu. Mélynas rodo jungtgta maitinima. Oranžinis rodo budéjimo / energijos taupymo režima.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami jungti naudotojo nustatytä sparčiojo klavišo funkcjă.
3	lvesties mygtukas	Paspauskite, kad perjungtumete jvesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Gerai“	Paspauskite, norédami jungti OSD meniu, tuomet naudokite jj kaip kryptinji mygtuka, norédami pažymeti norimaj funkcjă. Paspauskite dar kartă, norédami jvesti pasirinkimă.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemų sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dal. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 27"W (69 cm)
	Vaizdo tašku dydis 0,311 mm (H) x 0,311 mm (V)
	Ryškumas	250 cd/m2 (jprastas)
	Kontrastas 100000000:1 maks. (ACM)
	Regimasis kampas 178" (H) 178° (V) (CR=10)
	Atsako trukmè 4 ms (G-G)
	Plokstés lipas ,In-Plane Switching"
	Horizontalus dažnis	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	Vertikalus dažnis	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Ekrano spalvos 16,7 millionu
Tašku dažnis 174,5 MHz
Didžiausia skiriamoji geba		VGA: 1920 x 1080 esant 60 HzHDMI/DP: 1920 x 1080 esant 75 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijs sānaudos	Jungimo režimu 26 W
	Miego režimu 0,5 W
	Išjungimo režimu 0,3 W
Ivesties jungtis		D-SubHDMI (tik HDMI jvesties modelje)DP (tik DP jvesties modelis)
Vaizdo jvesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamahSDMI (tik HDMI jvesties modelje) (pasirenkamas)DP (tik DP jvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
USB		USB 3.0 x 4 (pasirenkamas)
Didžiausias ekrano dydis		Horizontalai: 597,88 mmVerticalai: 336,31 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatura: 0-40°C Saugojimo temperatura: -20-60°C Naudojimo drégme: 20-80%
Matmenys		612,3 (P) x 401,1 ~ 521,1 (A) x 259,79 (G) mm
Svors (grynasis)		7,88 kg (grynasis)
Mechanizmu techninai duomenys		Pakreijimas: nuo -5° iki +25° (tik aukšciusiame pakelimo taške galima pakreipti 25 laipsniu kampu)Pasukimas: nuo -45° iki +45°Aukšćo regullavimas: nuo 0 iki 120 mmSukimosi ašis: nuo -90° iki +90°Atkabinamas kojos stovas: talp
Išoriniai valdikliai	Jungiklai / mygtukai	Maitinimo mygtukasSpartusis klavišas 1Spartusis klavišas 2
	Funkcjigos	KontrastasRyškumasJuodos spavos akcentavimasMélyna swiesa*ACM jungti / išjungtiYpatingsa ryškumasHorizontalaioji padetis (tik analoginës jvesties modelje)Verglikovi piadelis (tik analoginës jvesties modelje)Laikrodis (tik analoginës jvesties modelje)Fokusavimas (tik analoginës jvesties modelje)Automatinis konfigüravimas (tik analoginës jvesties modelje)GamaSpalviné temperaturaRežimiarsRGBPilkumo tönü režimas6 ašiu grynis6 ašiu atspalvis
Specifikacjos priklauso nuo modelio ir (arba) regiono.

"Acer" gaminio vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje.

*Pagal numatytąją nuostatą "Standard" (standartinis) išbandė TÜV Rheinland ir nustatė, kad ji atitinka TÜV Rheinland standarto "Mažai mėlynos šviesos" (aparatūrinės įrangos sprendimas) ir TÜV Eyesafe Display sertifikato reikalavimus.
