BL270 - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD
Marca	Acer
Modelo	BL270
Tamaño de pantalla	27 pulgadas (69 cm)
Tecnología de panel	IPS (In-Plane Switching)
Resolución nativa	1920 x 1080 píxeles (Full HD)
Frecuencia de actualización	75 Hz (HDMI/DP), 60 Hz (VGA)
Tiempo de respuesta	4 ms (gris a gris)
Brillo típico	250 cd/m²
Contraste dinámico (ACM)	100 000 000:1
Ángulo de visión	178° horizontal / 178° vertical
Conectores de entrada de vídeo	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Altavoces integrados	2 x 2 W
Puertos USB	4x USB 3.0 (opcional según modelo)
Consumo eléctrico (encendido)	26 W
Consumo eléctrico (en reposo)	0,5 W
Alimentación	100-240 V, 50/60 Hz
Dimensiones (con base)	612,3 x 401,1-521,1 x 259,79 mm (An x Al x Pr)
Peso neto	7,88 kg
Ajustes ergonómicos	Inclinación -5°/+25°, rotación -45°/+45°, giro -90°/+90°, altura 120 mm
Funciones principales	Contraste, brillo, refuerzo de negro, luz azul, ACM, supernitidez, gamma, temperatura de color, modos sRGB, Adaptive-Sync, etc.
Mantenimiento y limpieza	Desconectar, rociar un paño suave sin disolvente, no vaporizar directamente sobre la pantalla
Seguridad	No abrir la carcasa, no exponer a la lluvia o humedad, desconectar en caso de daño
Reparabilidad	Pie extraíble, reparación solo por técnico autorizado

Preguntas frecuentes - BL270 ACER

¿Cómo limpiar la pantalla del monitor Acer BL270?

Apague el monitor y desconecte el cable de alimentación. Rocíe una solución de limpieza sin disolvente sobre un paño suave, luego limpie suavemente la pantalla. Nunca rocíe líquido directamente sobre la pantalla o la carcasa. Evite productos a base de amoniaco o alcohol.

¿Qué cables usar para conectar el monitor a una computadora?

Use un cable VGA, HDMI o DisplayPort según los puertos disponibles. Conecte un extremo al monitor y el otro a la computadora. Asegúrese de que ambos dispositivos estén apagados antes de la conexión. El cable de audio (opcional) se puede usar para el sonido.

¿Cómo ajustar la altura del monitor Acer BL270?

La altura es ajustable de 0 a 120 mm. Sostenga firmemente el monitor y levántelo o bájelo suavemente. El ajuste es mecánico y no requiere herramientas. No levante el monitor por su base.

¿Cuál es la resolución máxima compatible?

La resolución máxima es 1920 x 1080 píxeles. A través de HDMI o DisplayPort, la frecuencia de actualización puede alcanzar 75 Hz. A través de VGA, la frecuencia está limitada a 60 Hz.

¿Cómo usar el menú en pantalla (OSD)?

Presione el botón de navegación/OK para abrir el menú. Use las teclas direccionales para navegar y presione OK para seleccionar. Los parámetros incluyen contraste, brillo, temperatura de color, etc. Para salir, seleccione 'Salir'.

¿El monitor tiene altavoces?

Sí, el monitor está equipado con dos altavoces de 2 W cada uno. El sonido está disponible a través de la conexión HDMI o DisplayPort, o mediante una entrada de audio separada (según el modelo).

¿Qué hacer en caso de problema de visualización?

Verifique primero las conexiones de los cables. Use la función 'Autoajuste' en el menú OSD (para entrada analógica). Si el problema persiste, intente restablecer los parámetros mediante 'Restablecer' en el menú. Consulte a un técnico si es necesario.

¿El monitor es compatible con el estándar VESA?

Sí, el monitor es compatible con VESA y el pie es extraíble. Puede fijar un brazo articulado o un soporte de pared (los tornillos no se incluyen).

¿Cómo reducir la fatiga ocular?

El monitor incorpora una función de reducción de luz azul (Blue Light). Actívela a través del menú OSD. El modo 'Estándar' está certificado por TÜV Rheinland por baja luz azul. Ajuste también el brillo y el contraste de manera confortable.

¿Cuál es el consumo eléctrico en reposo?

En modo reposo, el consumo es de 0,5 W. En modo apagado, es de 0,3 W. El consumo en funcionamiento es de 26 W. Use el botón de encendido para apagar completamente el monitor.

MANUAL DE USUARIO BL270 ACER

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O LA CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60° C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

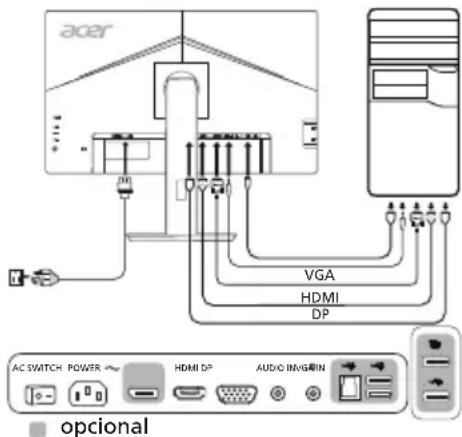

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable de video

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable de video VGA al ordenador.

2-2 Conecte un cable HDMI (solo modelos con entrada HDMI)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte un extremo del cable HDMI a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-3 Conecte un cable DP (solo modelos con entrada DP) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Conecte el cable de audio. (Solo modelos con entrada de audio) (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
4. Seleccione Carga USB en estado de apagado ON/OFF para activar o desactivar la función de Carga USB en estado de apagado. (Opcional)

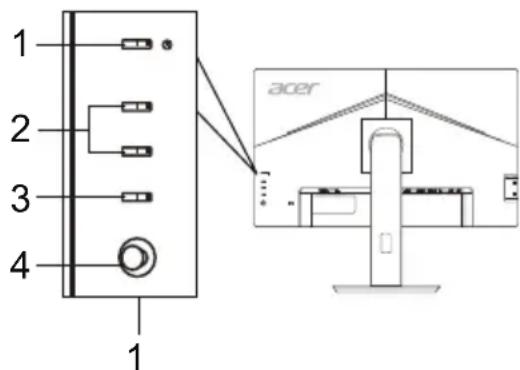

Controles externos

N.° Elemento Descripción

1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El colorámbar indica el modo de espera/ahorro de energia.
2	Tecla de acceso rápido 1, 2 botones	Activa la funciona de teclas de accesorápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las fuentes de entrada.
4	Botón de navigation/ACEPTAR	Pulse este botón para activar el móvil OSD y utiliser como botón directional para resolverla funciona deseada. Pulselo de nuevo para confirmar la selección.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. No obstante, no se puede garantizar que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el dispositivo, el usuario debe intentar corregir las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras provisiones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a los dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utilizan con periféricos sin certificado, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que pueda provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminar con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudan a conservar los recursos naturales y garantizar que se recicla de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion Pártalla LCD TFT en color
	Tamaño 27"W (69 cm)
	Distancia entre pixeles 0,311 mm (horizontal) x 0,311 mm (vertical)
	Brillo	250 cd/m2 (tipico)
	Contraste 100000000:1 Max. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 4 ms (G a G)
	Tipo de panel In-Plane Switching
	Frecuencia H	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frecuencia V	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Colores de la pantalla 16,7 millones
Reloj de punto 174,5 MHz
Resolución máximo		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo de energia	Modo encendido 26 W
	Modo de suspensión 0,5 W
	Modo apagado 0,3 W
Conector de entrada		D-SubHDMI (solo el modelo de entrada HDMI)DP (solo el modelo de entrada DP)
Señal de entrada de video		Analogica: 0,7 Vp-p (estándar), 75 OHM, positivahDMI (solo el modelo de entrada HDMI) (Optional)DP (solo el modelo de entrada DP) (Optional)
Altavoces 2 W x 2 (Solo modelos de entrada de audio)		(Optional)
USB		USB 3.0 x 4 (Optional)
Tamaño máximo de pantalla		Horizontal: 597,88 mmVertical: 336,31 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funcionaimiento: de 0° a 40°Ctemperatura de almacenimiento: de -20° a 60°CHumedad de funcionaimiento: entre el 20% y el 80%
Dimensiones		612,3 (ancho) x 401,1 ~ 521,1 (alto) x 259,79 (diagonal) mm
Peso (peso neto)		7,88 kg (neto)
Especillas de funcionaiento		Inclinacion: de -5° a +25° (el grado de inclinacionmaximum en el punto más alto es de 25odos)Giro: de -45° a +45°AJuste de alta: de 0 mm a 120 mmPivote: de -90° a +90°Soporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendidoTecla rápida 1Tecla rápida 2EntradoMenu/Vnegagación/Aceptar
	Funções	ContrasteBrilloAumento de negroLuz azul*ACM Activado/ApagadoSupernitidezH. Posición (solo en el modelo de entrada analógica)V. Posición (solo en el modelo de entrada analógica)Reloj (solo en el modelo de entrada analógica)Nitidez (solo en el modelo de entrada analógica)Autoajuste (solo en el modelo de entrada analógica)GammaTemp. ColorModossRGBModo escalagrisSatur. 6 ejestsMatiz de 6 ejesSalida
Las specifications varian en función del modelo o la region.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

*El valor predeterminado "Estándar" se ha probado en TÜV Rheinland y cumple los requisitos del estándar de "Luz azul reducida (solución de hardware)" de TÜV Rheinland y la certificación TÜV Eyesafe Display.

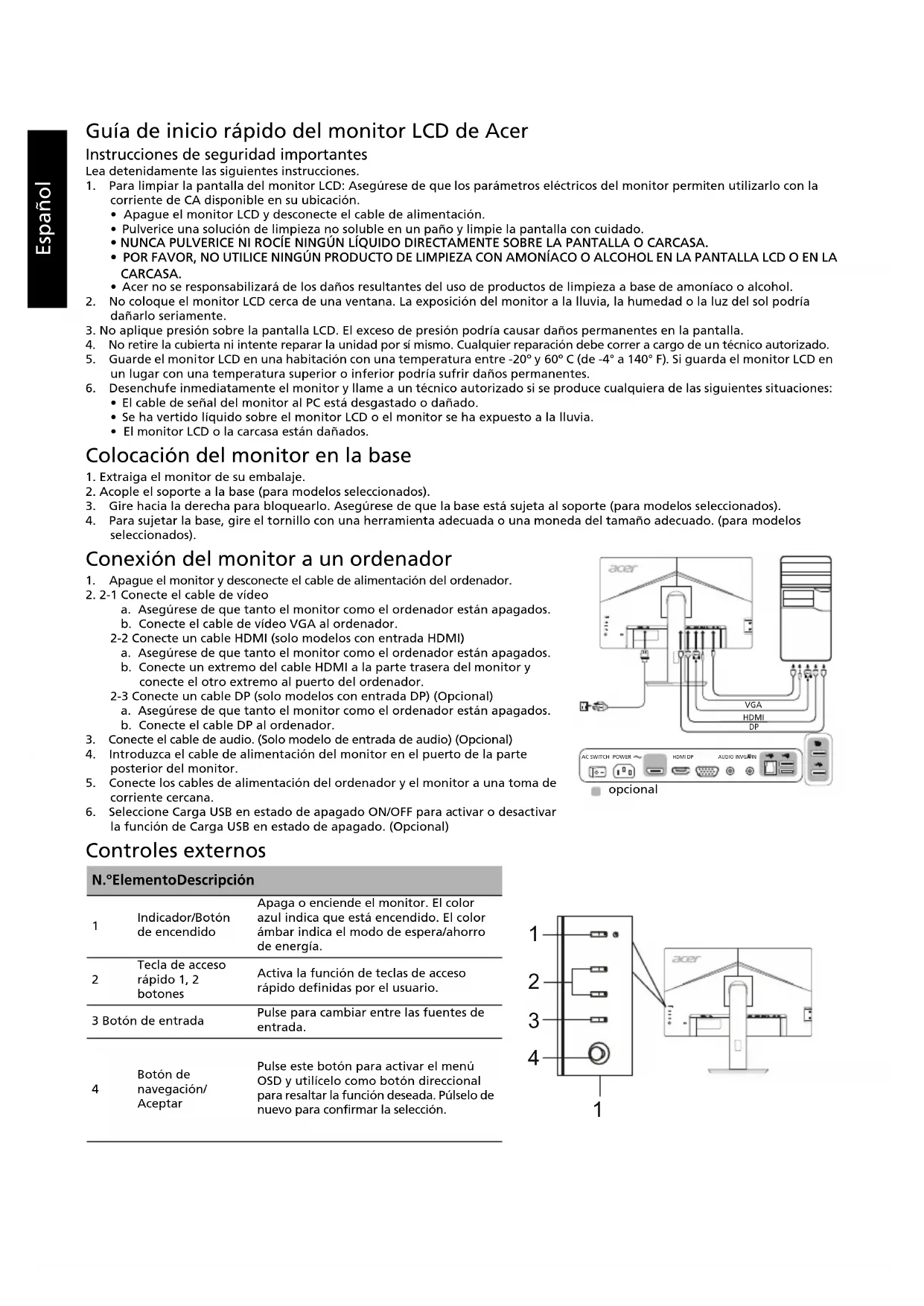

Guía de inicio rápido (QSG) del monitor LCD de Acer

Aviso: usuarios en Canadá

Este aparato digital de Clase B cumple con la ICES-003 canadiense.

Guía de inicio rápido del monitor LCD de Acer

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU): BL270 xxxx;

("x" = 0 ~ 9, a ~ z, A ~ Z, o e n blanco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado las normas pertinentes:

☒ Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN55035:2017

EN55032:2015/AC:2016 Clase B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Clase D

☒ Directiva de baja tensión: 2014/35/UE

EN62368-1:2014/A11:2017

☒ Directiva RoHS: 2011/65/UE

EN50581:2012

☒ Directiva ErP: 2009/125/CE

(UE) 2019/2021; EN50564:2011

Año para empezar a aplicar el marcado CE: 2020.

RU Jan / Administrador Superior
