BL270 - จอภาพ ACER - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	จอ LCD
ยี่ห้อ	Acer
รุ่น	BL270
ขนาดหน้าจอ	27 นิ้ว (69 ซม.)
เทคโนโลยีแผง	IPS (In-Plane Switching)
ความละเอียดดั้งเดิม	1920 x 1080 พิกเซล (Full HD)
อัตรารีเฟรช	75 Hz (HDMI/DP), 60 Hz (VGA)
เวลาตอบสนอง	4 ms (เทาถึงเทา)
ความสว่างทั่วไป	250 cd/m²
คอนทราสต์ไดนามิก (ACM)	100,000,000:1
มุมมอง	178° แนวนอน / 178° แนวตั้ง
ขั้วต่ออินพุตวิดีโอ	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
ลำโพงในตัว	2 x 2 W
พอร์ต USB	4x USB 3.0 (ขึ้นอยู่กับรุ่น)
การใช้ไฟฟ้า (ขณะทำงาน)	26 W
การใช้ไฟฟ้า (ขณะสแตนด์บาย)	0.5 W
แหล่งจ่ายไฟ	100-240 V, 50/60 Hz
ขนาด (พร้อมฐาน)	612.3 x 401.1-521.1 x 259.79 mm (กว้าง x สูง x ลึก)
น้ำหนักสุทธิ	7.88 kg
การปรับตามหลักสรีรศาสตร์	เอียง -5°/+25°, หมุน -45°/+45°, พลิก -90°/+90°, สูง 120 mm
ฟังก์ชันหลัก	คอนทราสต์, ความสว่าง, บูสต์ดำ, ไฟสีฟ้า, ACM, ความคมชัดพิเศษ, แกมมา, อุณหภูมิสี, โหมด sRGB, Adaptive-Sync, ฯลฯ
การดูแลและทำความสะอาด	ถอดปลั๊ก, ฉีดพ่นผ้าเนื้อนุ่มไม่มีตัวทำละลาย, ห้ามฉีดพ่นลงบนหน้าจอโดยตรง
ความปลอดภัย	ห้ามเปิดเคส, ห้ามให้ถูกฝนหรือความชื้น, ถอดปลั๊กหากชำรุด
ความสามารถในการซ่อมแซม	ฐานถอดได้, ซ่อมโดยช่างที่ได้รับอนุญาตเท่านั้น

คำถามที่พบบ่อย - BL270 ACER

วิธีทำความสะอาดหน้าจอมอนิเตอร์ Acer BL270 ?

ปิดจอมอนิเตอร์และถอดสายไฟออก ฉีดพ่นน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าเนื้อนุ่ม จากนั้นเช็ดหน้าจอเบาๆ ห้ามฉีดพ่นของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง หลีกเลี่ยงผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

ควรใช้สายใดเชื่อมต่อจอมอนิเตอร์กับคอมพิวเตอร์ ?

ใช้สาย VGA, HDMI หรือ DisplayPort ตามพอร์ตที่มี เสียบปลายด้านหนึ่งเข้ากับจอมอนิเตอร์และอีกด้านเข้ากับคอมพิวเตอร์ ตรวจสอบให้แน่ใจว่าอุปกรณ์ทั้งสองปิดอยู่ก่อนเชื่อมต่อ สายเสียง (อุปกรณ์เสริม) สามารถใช้สำหรับเสียงได้

วิธีปรับความสูงของจอมอนิเตอร์ Acer BL270 ?

ความสูงสามารถปรับได้ตั้งแต่ 0 ถึง 120 mm. จับจอมอนิเตอร์ให้แน่นแล้วยกขึ้นหรือลดลงเบาๆ การปรับเป็นแบบกลไกและไม่ต้องใช้เครื่องมือใดๆ ห้ามยกจอมอนิเตอร์โดยจับที่ฐาน

ความละเอียดสูงสุดที่รองรับคือเท่าใด ?

ความละเอียดสูงสุดคือ 1920 x 1080 พิกเซล ผ่าน HDMI หรือ DisplayPort อัตรารีเฟรชสามารถสูงถึง 75 Hz ผ่าน VGA ความถี่ถูกจำกัดที่ 60 Hz

วิธีใช้เมนูบนหน้าจอ (OSD) ?

กดปุ่มนำทาง/OK เพื่อเปิดเมนู ใช้ปุ่มทิศทางเพื่อนำทางและกด OK เพื่อเลือก การตั้งค่ารวมถึงคอนทราสต์, ความสว่าง, อุณหภูมิสี ฯลฯ หากต้องการออก ให้เลือก 'ออก'

จอมอนิเตอร์มีลำโพงหรือไม่ ?

ใช่ จอมอนิเตอร์มาพร้อมลำโพงสองตัว กำลังไฟ 2 W ต่อตัว เสียงสามารถใช้งานผ่านการเชื่อมต่อ HDMI หรือ DisplayPort หรือผ่านช่องเสียบเสียงแยก (ตามรุ่น)

ควรทำอย่างไรหากมีปัญหาด้านการแสดงผล ?

ตรวจสอบการเชื่อมต่อสายก่อน ใช้ฟังก์ชัน 'ปรับอัตโนมัติ' ในเมนู OSD (สำหรับอินพุตแอนะล็อก) หากปัญหายังคงอยู่ ให้ลองรีเซ็ตการตั้งค่าผ่าน 'รีเซ็ต' ในเมนู ปรึกษาช่างเทคนิคหากจำเป็น

จอมอนิเตอร์รองรับมาตรฐาน VESA หรือไม่ ?

ใช่ จอมอนิเตอร์รองรับ VESA และฐานสามารถถอดออกได้ คุณสามารถติดตั้งแขนปรับหรือขาติดผนัง (สกรูไม่ได้ให้มา)

วิธีลดอาการเมื่อยล้าดวงตา ?

จอมอนิเตอร์มีฟังก์ชันลดแสงสีฟ้า (Blue Light) เปิดใช้งานผ่านเมนู OSD โหมด 'Standard' ได้รับการรับรองจาก TÜV Rheinland สำหรับแสงสีฟ้าต่ำ ควรปรับความสว่างและคอนทราสต์ให้สบายตา

การใช้ไฟฟ้าขณะสแตนด์บายเป็นเท่าใด ?

ในโหมดสแตนด์บาย ใช้ไฟฟ้า 0.5 W ในโหมดปิด ใช้ 0.3 W การใช้ไฟฟ้าขณะทำงานคือ 26 W ใช้ปุ่มเปิด/ปิดเพื่อปิดจอมอนิเตอร์โดยสมบูรณ์

คู่มือผู้ใช้ BL270 ACER

จอภาพ LCD รุ่น BLO series-BL270

คู่มือผู้ใช้

คู่มือเริ่มต้นใช้งานด่วนสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีพิกัดไฟฟ้าที่เหมาะสมกับไฟ AC ที่มีในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
3. โปรดอย่าใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
7. อย่าถอดฝาครอบหรือพยายามซ่อมเครื่องนี้ด้วยตัวเอง ช่างเทคนิคที่ได้รับอนุญาตควรเป็นผู้ดำเนินการซ่อมบำรุงทุกประเภท
8. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
9. ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
10. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือขาด
11. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดปลั๊กสายไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ VGA

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบปลั๊กไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. เลือก Power-off USB charge ON/OFF เพื่อเปิดหรือปิดใช้งานฟังก์ชันชาร์จ USB เมื่อปิดเครื่อง (อุปกรณ์เสริม)

ปุ่มควบคุมภายนอก

No.ItemDescription
1	Power button/indicator	Turns the monitor on/off. Blue indicates power on. Amber indicates standby/power saving mode.
2	Hotkey 1, 2 buttons	Press to activate user defined hotkey function.
3	Input button Press to toggle input sources.
4	Navi/OK button	Press to activate the OSD menu, then use it as directional key to highlight the desired function. Press it again to enter a selection.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งโดยเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อบังคับ EMC

หมายเหตุ:

จอภาพ Acer มีไว้สำหรับการแสดงผลวิดีโอและภาพจากข้อมูลที่ได้รับจากอุปกรณ์อิเล็กทรอนิกส์

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัด Class B เท่านั้นที่อาจเชื่อมต่อกับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหพันธรัฐ (FCC) ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่นำอุปกรณ์เสียของคุณไปส่งยังจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและการรีไซเคิลอุปกรณ์เสียของคุณเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียของคุณเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD Panel	Driving System TFT Color LCD
	Size 27"W (69 cm)
	Pixel Pitch 0.311 mm (H) x 0.311 mm (V)
	Brightness	250 cd/m² (Typical)
	Contrast 10000000:1 Max (ACM)
	Viewable Angle 178° (H) 178° (V) (CR=10)
	Response Time 4 ms (G to G)
	Panel Type In-Plane Switching
	H-Frequency	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-Frequency	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Display Colors 16.7M Colors
Dot Clock 174.5 MHz
Maximum Resolution		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Power Consumption (at 200 nits)	On Mode 26 W
	Sleep Mode 0.5 W
	Off Mode 0.3 W
Input Connector		D-SubHDMI (Only HDMI-Input Model)DP (Only DP-Input Model)
Input Video Signal		Analog: 0.7 Vp-p (standard), 75 OHM, PositiveHDMI (Only HDMI-Input Model) (Optional)DP (Only DP-Input Model) (Optional)
Speakers 2 W x 2 (Only Audio-Input Model) (Optional)
USB USB 3.0 x 4 (Optional)
Maximum Screen Size		Horizontal: 597.88 mmVertical: 336.31 mm
Power Source		100-240 V, 50/60 Hz
Environmental Considerations		Operating Temp: 0° to 40°CStorage Temp: -20° to 60°COperating Humidity: 20% to 80%
Dimensions		612.3 (W) x 401.1 ~ 521.1 (H) x 259.79 (D) mm
Weight (N. W.)		7.88 kg (net)
Mechanism Specifications		Tilt: -5° to +25° (Only at the highest point can 25 degrees of recline be offered for the angle of elevation)Swivel: -45° to +45°Height adjustment: 0 mm to 120 mmPivot: -90° to 90°Detachable foot stand: Yes
External Controls	Switch/Buttons	Power ButtonHotkey 1Hotkey 2InputMenu/NavI/OK
	Functions	ContrastBrightnessBlack BoostBlue Light*ACM On/OffSuper SharpnessH. Position (only Analog input model)V. Position (only Analog input model)Clock (only Analog input model)Focus (only Analog input model)Auto Configuration (only Analog input model)GammaColor TemperatureModessRGBGrayscale Mode6-axis Saturate6-axis HueExit
Specifications vary depending on model and/or region.

ค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

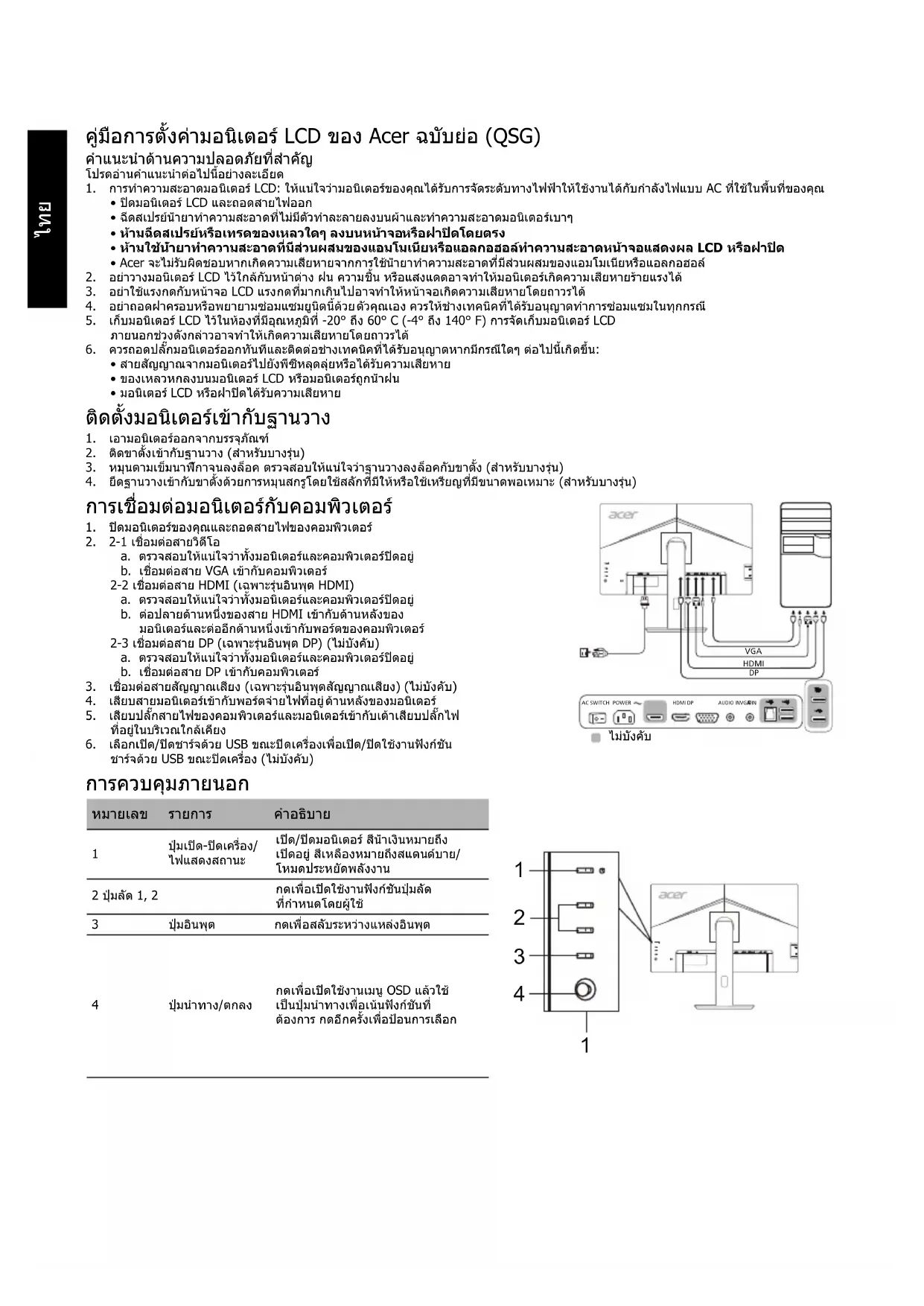

คู่มือการใช้งานจอภาพ LCD Acer ฉบับย่อ (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีกำลังไฟฟ้าที่เหมาะสมสำหรับการทำงานกับไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่กัดกร่อนลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ ห้ามฉีดหรือทำของเหลวหกใส่หน้าจอหรือหลอดโดยตรง
4. กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ บนหน้าจอ LCD หรือหลอด
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพที่โดนฝน ความชื้น หรือแสงแดดอาจได้รับความเสียหายร้ายแรง
7. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. อย่าถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกครั้งควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ถอดจอภาพออกทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังพีซีขาดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน
13. Monitor LCD หรือหลอดภาพเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ขันฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บที่มีให้หรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

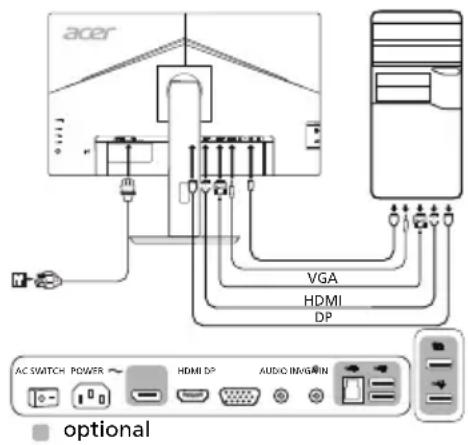

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าปิดเครื่องจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าปิดเครื่องจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าปิดเครื่องจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. การเชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพของคุณเข้ากับเต้ารับไฟฟ้าที่ใกล้ที่สุด
4. เลือก เปิด/ปิด การปิดเครื่อง USB เพื่อเปิด/ปิดใช้งานฟังก์ชันการปิดเครื่อง USB (ไม่บังคับ)

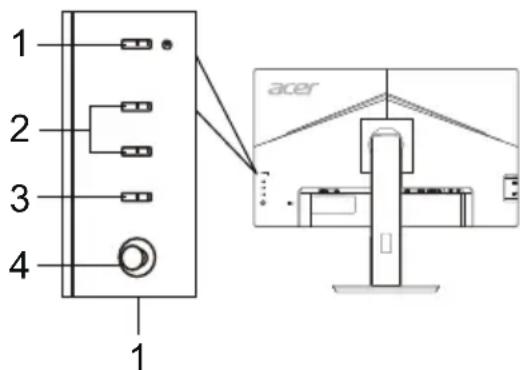

การควบคุมภายนอก

No.ItemDeskripsi
1	Tombol daya/indikator	Menghidupkan dan mematikan monitor. Biru berarti menjal. Kuning berarti siaga/mode hemat daya.
2	Hotkey 1, 2 tambol	Tekan untuk membuat fungso hotkey yang ditentukan pengguna.
3	Tombol Input Tekan untuk beralih sumber input.
4	Tombol Navi/OK	Tekan untuk menjadi menu OSD, lalu gunakan sebagai tambol panah untuk mencyorot fungsi yang diinginkan. Tekan layat untuk memilih.

ประกาศเกี่ยวกับข้อบังคับและความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามมาตรา 15 ของกฎระเบียบ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เพียงพอจากการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่แตกต่างจากเต้ารับที่เครื่องรับใช้
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

ด้วยเอกสารนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องใน EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC ที่เกี่ยวข้องกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามขีดจำกัด Class B เท่านั้นที่สามารถติดตั้งกับอุปกรณ์นี้ได้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับอนุญาตอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์การใช้งานที่ได้รับจาก Federal Communications Commission สำหรับการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้ซึ่งปรากฏบนผลิตภัณฑ์หรือบรรจุภัณฑ์ ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่รับผิดชอบในการกำจัดขยะอุปกรณ์ของคุณโดยนำส่งไปยังศูนย์รวบรวมที่กำหนดเพื่อรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและการรีไซเคิลขยะอุปกรณ์เมื่อทิ้งจะช่วยรักษาทรัพยากรธรรมชาติและรับประกันว่าขยะเหล่านี้จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่นในเมืองของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

SPESIFIKASI

Panel LCD	Sistem Penggerak LCD Beri varna TFT
	Ukuran 27"W (69 cm)
	Tingkat Piksel 0,311 mm (H) x 0,311 mm (V)
	Kecerahan	250 cd/m² (Tipikal)
	Kontras 100000000:1 Max (ACM)
	Sudut yang dapat dilihat 178° (H) 178° (V) (CR=10)
	Waktu Respons 4 ms (G ke G)
	Tipe Panel In-Plane Switchng
	Frekuensi H	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frekuensi V	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Warna Layar 16,7 Juta
Dot Clock 174,5 MHz
Resolusi Maksimum		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Konsumsi Daya	Mode On 26 W
	Mode Tidur 0,5 W
	Mode Off 0,3 W
Konektor Input		D-SubHDMI (Hanya Model Input HDMI)DP (Hanya Model Input DP)
Sinyal Video Input		Analog: 0,7 Vp-p (standar), 75 OHM, PositifHDMI (Hanya Model Input HDMI) (Optional)DP (Hanya Model Input DP) (Optional)
Speaker 2 W x 2 (Hanya Model Input Audio) (Optional)
USB		USB 3.0 x 4 (Optional)
Ukuran Layar Maksimum		Horizontal: 597,88 mmVertical: 336,31 mm
Sumber Daya		100-240 V, 50/60 Hz
Pertimbangan Lingkungan		Suhu Pengoperasian: 0° s/d 40°C Suhu Penyimpanan: -20° s/d 60°C Kelembapan pengoperasian: 20% s/d 80%
Dimensi 612,3 (L) x 401,1 ~ 521,1 (T) x 259,79 (T) mm
Berat (N. W.)		7,88 kg (net)
Spesifikasi Mekanis		Kemiringan: -5° s/d +25° (Hanya pada titik tertinggi sedut kemiringan dapat dimiringkan 25 derajat)Pemutaran: -45° s/d +45°Penesuaian ketinggian: 0 mm s/d 120 mmPivot: -90° s/d +90°Kaki penyangga lepas-pasang: Ya
Kontrol Eksternal	Tombol	Tombol DayaHotkey 1Hotkey 2InputMenu/Navi/OK
	Fungsi	Kontras Kecerahan Peningkatan hitam Lampu Biru* ACM On/Off Ketajaman Super Posisi H. (hanya model input Analog)Posisi V. (hanya model input Analog)Jam (hanya model input Analog)Fokus (hanya model input Analog) Konfigurasi Otomatis (hanya model input Analog)Gamma Suhu Warna Mode sRGB Mode Abu-abu Saturasi 6-sumbu Warna 6-sumbu Sumbu 6-sumbu
Specifications vary depending on model and/or region.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การตั้งค่าเริ่มต้น "Standard (มาตรฐาน)" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และได้รับการรับรองจอภาพ TÜV Eyesafe

Acer-LCD-Monitor - Kurzanleitung

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำเตือนต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพสามารถใช้งานได้กับแรงดันไฟฟ้าที่มีในภูมิภาคของคุณ
2. ปิดจอ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดทำความสะอาดหน้าจออย่างระมัดระวัง
3. ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง หากจอภาพสัมผัสกับฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
7. อย่ากดดันบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้เกิดความเสียหายถาวรต่อหน้าจอได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง เฉพาะช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรดำเนินการซ่อมบำรุง
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้ อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กไฟของจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (ในบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (ในบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเครื่องมือหรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียงเข้า) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง
4. เลือก "เปิด/ปิดฟังก์ชันชาร์จ USB เมื่อปิดเครื่อง" เพื่อเปิดหรือปิดการชาร์จผ่าน USB เมื่อปิดเครื่อง (อุปกรณ์เสริม)

ปุ่มควบคุมภายนอก

หมายเลข ฟังก์ชัน คำอธิบาย

1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeit Betrieb an.Gelb zeit Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken
3	Eingangsstaste	Drucken, um zwischen den Eingangsquellenzu wechseln.

4 ปุ่มนำทาง/ตกลง

กดเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มทิศทางเพื่อเลือกฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อยืนยันการเลือก

ไม่บังคับ

ข้อกำหนดและคำแนะนำด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ขีดจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการหนึ่งหรือหลายมาตรการต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณใหม่ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

อย่ายกจอภาพโดยจับที่ขอบด้านล่าง เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การเชื่อมต่ออุปกรณ์ต่อพ่วงที่ไม่เป็นไปตามขีดจำกัดเหล่านี้อาจก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์การใช้งานที่ Federal Communications Commission มอบให้แก่ผู้ใช้สำหรับผลิตภัณฑ์นี้เป็นอันสิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับทั้งหมด รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ไฟฟ้าสำหรับผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป เป็นความรับผิดชอบของคุณที่จะนำอุปกรณ์เก่าไปส่งที่จุดรับคืนเพื่อรีไซเคิลและกำจัดอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์เก่าหลังหมดอายุการใช้งานช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำกลับมาใช้ใหม่ที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รับคืนอุปกรณ์เก่า โปรดติดต่อเทศบาลของคุณ หน่วยงานจัดการขยะในท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD-Bildschirm	System TFT-LCD-Farbbl	Idschirm
	Größe 27"W (69 cm)
	Pixelabstand 0,311 mm	(H)x0,311 mm(V)
	Helligkeit	250 cd/m2(typisch)
	Krontrast 100000000:1	Max. (ACM)
	Einsehbarer Winkel 17	8°(H) 178°(V) (CR = 10)
	Reaktionszeit 4 ms (G zu G)
	Bildschirmtyp In-Plane Switching
	H-Frequency	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-Frequency	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		174,5 MHz
Maximale Auflösung		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromverbrauch	Eingeschaltet 26 W
	Ruhemodus 0,5 W
	Ausgeschiedt 0,3 W
Eingangsbuchse		D-SubHDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, PositivHDMI (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautspricher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB USB 3.0 x 4 (optional)
Maximale Bildschirmgroße		Horizontal: 597,88 mmVertical: 336,31 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen 612,3 (B) x 401,1 bis 521,1 (H) x 259,79		T) mm
Gewicht (netto)		7,88 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +25° (nur am höchsten Punkt können 25 Grad Rückwärtsneigung des Höhenwinkels erzielt werden)Schwenken: -45° bis +45°Höheneinstellung: 0 mm bis 120 mmDrehgelenk: -90° bis +90°Abnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenu/Navi/OK
	Funktionen	KontrastHelligkeitSchwarzverst.Blues Licht*ACM Ein/AusSuperscharfH.Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)Fokus (nur Modelle mit analogem Eingang)Autom. Abgl. (nur Modelle mit analogem Eingang)GammaFarbtemp.Modi sRGBGrauskala-Modus6-Achs.-Sattig,6-Achs.-Farbton
Die genaute technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณมีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่ามาตรฐาน "Standard" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน TÜV Rheinland "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" และการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าพารามิเตอร์ทางไฟฟ้าของจอภาพอนุญาตให้ใช้งานกับกระแสไฟฟ้าสลับที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายน้ำลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือพ่นของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง กรุณาอย่าใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้เสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมใดๆ ควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิสูงหรือต่ำเกินไป อาจทำให้เสียหายถาวร
10. ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ประกอบขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนไปทางขวาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งแล้ว (สำหรับบางรุ่น)
4. เพื่อยึดฐาน ให้หมุนสกรูด้วยเครื่องมือที่เหมาะสมหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องสัญญาณเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง
4. เลือกโหลด USB ในสถานะปิดเครื่อง ON/OFF เพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB ในสถานะปิดเครื่อง (อุปกรณ์เสริม)

ปุ่มควบคุมภายนอก

N. องค์ประกอบ คำอธิบาย

1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El colorámbar indica el modo de espera/ahorro de energia.
2	Tecla de acceso rápido 1, 2 botones	Activa la funciona de teclas de accesorápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las fuentes de entrada.
4	Botón de navigation/ACEPTAR	Pulse este botón para activar el móvil OSD y utiliser como botón directional para resolverla funciona deseada. Pulselo de nuevo para confirmar la selección.

ข้อกำหนดและการแจ้งเตือนด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยวิธีการต่อไปนี้:

• เปลี่ยนทิศทางของเสาอากาศรับสัญญาณหรือย้ายไปที่อื่น
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิคที่เชี่ยวชาญด้านวิทยุและโทรทัศน์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของสหภาพยุโรป

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ที่เกี่ยวข้องกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนดของ EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรอง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดของ Class B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ หากใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรอง อาจเกิดการรบกวนในการรับสัญญาณวิทยุและโทรทัศน์ได้

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหพันธรัฐเป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ล้าสมัยโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

การปรากฏของสัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งบอกว่าไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ล้าสมัยไปส่งยังจุดรวบรวมขยะอิเล็กทรอนิกส์ที่กำหนดเพื่อรีไซเคิล การรีไซเคิลและการแยกเก็บอุปกรณ์ที่ล้าสมัยอย่างถูกวิธีช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่ปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ล้าสมัยเพื่อรีไซเคิล โปรดติดต่อเทศบาลท้องถิ่น หน่วยงานจัดการขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Sistema de conducccion Pártalla LCD TFT en color
	Tamaño 27"W (69 cm)
	Distancia entre pixeles 0,311 mm (horizontal) x 0,311 mm (vertical)
	Brillo	250 cd/m2 (tipico)
	Contraste 100000000:1 Max. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 4 ms (G a G)
	Tipo de panel In-Plane Switching
	Frecuencia H	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frecuencia V	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Colores de la pantalla 16,7 millones
Reloj de punto 174,5 MHz
Resolución máximo		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo de energia	Modo encendido 26 W
	Modo de suspensión 0,5 W
	Modo apagado 0,3 W
Conector de entrada		D-SubHDMI (solo el modelo de entrada HDMI)DP (solo el modelo de entrada DP)
Señal de entrada de video		Analogica: 0,7 Vp-p (estándar), 75 OHM, positivahDMI (solo el modelo de entrada HDMI) (Optional)DP (solo el modelo de entrada DP) (Optional)
Altavoces 2 W x 2 (Solo modelos de entrada de audio)		(Optional)
USB		USB 3.0 x 4 (Optional)
Tamaño máximo de pantalla		Horizontal: 597,88 mmVertical: 336,31 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funcionaimiento: de 0° a 40°Ctemperatura de almacenimiento: de -20° a 60°CHumedad de funcionaimiento: entre el 20% y el 80%
Dimensiones		612,3 (ancho) x 401,1 ~ 521,1 (alto) x 259,79 (diagonal) mm
Peso (peso neto)		7,88 kg (neto)
Especillas de funcionaiento		Inclinacion: de -5° a +25° (el grado de inclinacionmaximum en el punto más alto es de 25odos)Giro: de -45° a +45°AJuste de alta: de 0 mm a 120 mmPivote: de -90° a +90°Soporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendidoTecla rápida 1Tecla rápida 2EntradoMenu/Vnegagación/Aceptar
	Funções	ContrasteBrilloAumento de negroLuz azul*ACM Activado/ApagadoSupernitidezH. Posición (solo en el modelo de entrada analógica)V. Posición (solo en el modelo de entrada analógica)Reloj (solo en el modelo de entrada analógica)Nitidez (solo en el modelo de entrada analógica)Autoajuste (solo en el modelo de entrada analógica)GammaTemp. ColorModossRGBModo escalagrisSatur. 6 ejestsMatiz de 6 ejesSalida
Las specifications varian en función del modelo o la region.

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*ค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "ลดแสงสีฟ้า (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานฉบับย่อ (GDR) - จอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านล่างอย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าไฟที่จ่ายให้กับจอภาพตรงกับไฟบ้านในพื้นที่ที่คุณอยู่
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าแล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตัวเอง การบำรุงรักษาหรือซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ที่อุณหภูมิต่ำกว่าหรือสูงกว่านี้อาจทำให้จอภาพเสียหายถาวร
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพทันทีและโทรเรียกช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. จอภาพมีน้ำกระเด็นใส่หรือโดนฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. ถอดจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนขาตั้งตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แถบในตัวหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เสียบสายวิดีโอ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 เสียบสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เสียบสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ขอบจอ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพของคุณเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. ใช้สวิตช์ Power-off USB charge เพื่อเปิดและปิดฟังก์ชันการชาร์จ USB เมื่ออุปกรณ์ปิดอยู่ (อุปกรณ์เสริม)

การควบคุมภายนอก

No'ElémentDescription
1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu: l'appareil est allumé. Orange: mode veille/mode d'économie d'énergie.
2	Raccourci 1, 2 boutons	Appuyez pour activer les fonctions de raccourci définies par l'utilisateur.
3	Bouton Entrée Appuyez pour changer de source d'entrée.
4	Bouton navigation/OK	Appuyez pour activer le menu à l'écran, puis utilisez le bouton comme une flèche directionnelle pourmettre en surbrillation la fonction souhaitée. Appuyez de nouveau pour sélectionner.

ข้อบังคับและคำแนะนำด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและผลการทดสอบพบว่าเป็นไปตามขีดจำกัดของอุปกรณ์ดิจิทัลคลาส B ตามข้อกำหนดในส่วนที่ 15 ของ FCC ขีดจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นแม่เหล็กไฟฟ้า และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งบางแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่ส่งผลต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งคุณสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ เราขอแนะนำให้คุณลองแก้ไขโดยใช้วิธีใดวิธีหนึ่งต่อไปนี้อย่างน้อยหนึ่งวิธี:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ

ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ - เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรที่แตกต่างจากวงจรที่เครื่องรับเสียบอยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

Acer, Inc. ขอประกาศว่าอุปกรณ์นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/CE เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดไปยังอุปกรณ์คอมพิวเตอร์อื่น ๆ จะต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

ต้องเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เข้ากับอุปกรณ์นี้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ ซึ่งสิทธิ์ดังกล่าวได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC)

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานต้องอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ดังนั้นจึงเป็นความรับผิดชอบของคุณที่จะรีไซเคิลขยะอุปกรณ์อิเล็กทรอนิกส์นี้โดยนำส่งไปยังจุดรวบรวมที่กำหนดสำหรับขยะไฟฟ้าและอิเล็กทรอนิกส์ การคัดแยก การกำจัด และการรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกจากกันจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์เหล่านี้ได้รับการรีไซเคิลโดยคำนึงถึงสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่กำจัดขยะอุปกรณ์ไฟฟ้า คุณสามารถติดต่อเทศบาลท้องถิ่น บริการจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คุณลักษณะ

Panneau LCD	Technologie TFT-LCD couer
	Taille 27"W (69 cm)
	Espacement des pixels 0,3	11 mm (H) x 0,311 mm (V)
	Luminosité	250 cd/m2(typique)
	Contraste 100000000:1 max. (ACM)
	Angle de vision 178° (H),	78° (V) (CR = 10)
	Temps de réponse 4 ms (gris à gris)
	Type de panneau IPS
	Fréquence horizontale	VGA/HDMI : 30 à 85 kHzDP : 85 à 85 kHz
	Fréquence verticale	VGA/HDMI : 56 à 76 HzDP : 48 à 75 Hz
Couleurs affichées 16,7 millions
Fréquence 174,5 MHz
Résolution maximale		VGA : 1920 x 1080 @ 60 HzHDMI/DP : 1920 x 1080 @ 75 Hz
Plug-and-Play VESA DDCCI/DDC2B
Consommationélectrique	Mode Marche 26 W
	Mode Veille 0,5 W
	Mode Arrêt 0,3 W
Connecteur d'entrée		D-SubHDMI (modèle à entrée HDMI unquivalent)DP (modèle à entrée DP unquivalent)
Signal matériel d'entrée		Analogique : 0,7 Vp-p (standard), 75 OHM, positifHDMI (modèle à entrée HDMI unquivalent) (en option)DP (modèle à entrée DP unquivalent) (en option)
Haut-parleurs 2 W x 2 (modèle à entrée audio unquivalent) (en option)
USB USB 3.0 x 4 (en option)
Taille maximal de l'écran		Horizontalément : 597,88 mmVerticalément : 336,31 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 0 à 40 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		612,3 (L) x 401,1 – 521,1 (H) x 259,79 (P) mm
Poids (net)		7,88 kg (net)
Caracteristiques mécaniques		Inclinaison : -5 à +25° (l'inclinaison de 25 degrès est possible uniquement au plus haut point pour l'angle d'élefvation)Rotation : -45 à +45°Réglage de la hauteur : 0 à 120 mmPivot : -90 à +90°Pied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationRaccourci 1Raccourci 2EntréeMenu/Navigation/OK
	Fonctions	ContrasteLuminositeBoost du noirLumière blée*ACM Allume/EteinteSuper nettementH. Position (modèle à entrée analogique uniquement)V. Position (modèle à entrée analogique uniquement)Fréquence (modèle à entrée analogique uniquement)Nettement (modèle à entrée analogique uniquement)Autoréglage (modèle à entrée analogique uniquement)GammaTemp. CouleurModessSRVBMode niv grisSaturation 6 axesTeinte 6 axesQuitter
Les specifications varient selon le modele et/ou la région.

คุณสามารถค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าค่าพิกัดทางไฟฟ้าของจอภาพเข้ากันได้กับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟ ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายน้ำลงบนผ้าแล้วเช็ดหน้าจอเบาๆ
3. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดแรงบนจอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมด้วยตนเอง หากต้องการซ่อมแซม ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ดำเนินการเท่านั้น
9. ติดตั้งจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การติดตั้งจอ LCD นอกช่วงอุณหภูมิดังกล่าวอาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวเข้าไปในจอ LCD หรือจอภาพถูกฝน
13. จอ LCD หรือตัวเครื่องเสียหาย

การเชื่อมต่อจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. เชื่อมต่อขาตั้งเข้ากับฐาน (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงปากแบนหรือเหรียญที่เข้ากันได้ (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. เลือกปิดเครื่องชาร์จ USB เพื่อเปิด/ปิดฟังก์ชันปิดเครื่องชาร์จ USB (อุปกรณ์เสริม)

อุปกรณ์เสริม

ปุ่มควบคุมภายนอก

N ELEMENTO Descrizione
1	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
2 Tasto 1, 2 pulsanti		Premere per attivare la funzione del tasto definita dall'utente.
3 Pulsante Input		Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD, quando, utilizzato come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ หากต้องการความช่วยเหลือ โปรดติดต่อผู้จำหน่ายหรือช่างเทคนิคมืออาชีพด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/CE ที่เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศเศรษฐกิจสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อบังคับ EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อกับอุปกรณ์นี้ได้เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัดของคลาส B การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การแก้ไขหรือเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องยอมรับการรบกวนทั้งหมดที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้โดยผู้ใช้ส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือน ดังนั้นจึงเป็นความรับผิดชอบของผู้ใช้ที่จะนำไปทิ้งที่ศูนย์รวบรวมขยะที่ได้รับอนุญาตสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกขยะและการรีไซเคิลขยะจากอุปกรณ์เหล่านี้เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่เหมาะสมเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับศูนย์รวบรวมขยะ โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 27"W (69 cm)
	Passo del pixel 0,311 mm (H) x 0,311 mm (V)
	Luminosità	250 cd/m2 (Tipica)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 4 ms (da G a G)
	Tipo di pannello In-Plane Switching
	Frequenza H	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frequenza V	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Colori del display 16,7 millioni
Dot Clock 174,5 MHz
Risoluzione massima		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumoenergetico	Modalità on 26 W
	Modalità sospensione 0,5 W
	Modalità off 0,3 W
Connettore di ingresso		D-SubHDMI (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		Analogico: 0,7 Vp-p (standard), 75 OHM, PositivoHDMI (solo nei modelli con ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti 2 W x 2 (solo nei modelli con ingresso		audio) (Opzionale)
USB		USB 3.0 x 4 (Opzionale)
Dimensione massima dello schermo		Orizzontale: 597,88 mmVerticalale: 336,31 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operativa: Da 20% a 80%
Dimensioni 612,3 (L) x 401,1 ~ 521,1 (A) x 259,79 (R) mm
Peso (N. W.)		7,88 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +25° (inclinazione di 25 gradi solo nel punto più alto dell'angolo di elevazione)Rotazione: Da -45° a +45°Regolazione dell'altezza: Da 0 mm a 120 mmPerno: Da -90° a +90°Piedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneTasto 1Tasto 2InputMenu/Vigrazione/OK
	Funzioni	ContrastoLuminosityPotenz. neroSpia blu*ACM Attiva/SpentoniNitidezza altaO.Posizione (solo nei modelli con ingresso analogico)V. Posizione (solo nei modelli con ingresso analogico)Orologio (solo nei modelli con ingresso analogico)Nitidezza (solo nei modelli con ingresso analogico)Autoregolazione (solo nei modelli con ingresso analogico)GammaTemp. ColoreModalitàsRGBScala di grigiSatur. 6 asstonotal. 6 asst
Le specifiche variano a seconda della regione e/o del modello.

คู่มือและเอกสารอื่นๆ ที่เกี่ยวข้องกับผลิตภัณฑ์ Acer มีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานด่วนสำหรับจอภาพ Acer LCD

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณเหมาะกับกระแสสลับที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรงได้
8. อย่ากดดันบนจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
9. ห้ามถอดตัวเครื่องและห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การบำรุงรักษาทุกประเภทต้องดำเนินการโดยช่างที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
11. ถอดปลั๊กออกจากเต้ารับทันทีและติดต่อช่างที่ได้รับอนุญาตหากเกิดสถานการณ์อย่างใดอย่างหนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งจอภาพเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

เชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่น HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านขวาของจอภาพ และเชื่อมต่อปลายอีกด้านเข้ากับคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่น DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่น Audio) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านขวาของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง
4. เลือก เปิด/ปิด การชาร์จ USB เมื่อปิดเครื่อง เพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB เมื่อปิดเครื่อง (อุปกรณ์เสริม)

ตัวควบคุมภายนอก

หมายเลข รายการ คำอธิบาย

1	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets 1, 2 knuppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.

3 ปุ่มสัญญาณ กดที่นี่เพื่อ: สลับระหว่างสัญญาณ

4

ปุ่มนำทาง/ตกลง

กดที่นี่เพื่อเปิดเมนู OSD จากนั้นกดเพื่อไปยังฟังก์ชันที่ต้องการ กดปุ่มอีกครั้งเพื่อทำการเลือก

ข้อบังคับและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ข้อจำกัดเหล่านี้จัดทำขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่อยู่อาศัย อุปกรณ์นี้สร้างและใช้พลังงานความถี่วิทยุ และอาจแผ่พลังงานดังกล่าว และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับคอมพิวเตอร์เครื่องอื่นต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อบังคับ EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหพันธรัฐ (FCC) สิ้นสุดลง

สภาพการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎระเบียบ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป เป็นความรับผิดชอบของคุณที่จะนำอุปกรณ์ที่เลิกใช้งานไปส่งที่จุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้งาน การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้งานของคุณช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์ของคุณจะถูกรีไซเคิลในวิธีที่ไม่เป็นอันตรายต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานไปรีไซเคิล โปรดติดต่อเทศบาล หน่วยงานที่เกี่ยวข้องกับการจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Lcd-panel	Aandrijsystem TFTLCD	kleurenschem
	Grootte 27"W (69 cm)
	Pixelgrotte 0,311 mm (H) x 0,311 mm (V)
	Helderheid	250 cd/m2(standaard)
	Contrast 100000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 4 ms (G-to-G)
	Type beeldscherm In-Plane Switching
	Horizontalitéfrequentie	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Verticaléfrequentie	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Kleuren 16,7 miljoen
Dot Clock 174,5 MHz
Maximale resolutie		VGA: 1920 x 1080 bij 60 HzHDMI/DP: 1920 x 1080 bij 75 Hz
Plug en play VESA DDCCI/DDC2B
Energieverbruik	Aan 26 W
	Slaapmodus 0,5 W
	Uit 0,3 W
Ingangsconnector		D-SubHDMI (alleen HDMI-model)DP (alleen DP-model)
Ingang videosignaal		Analog: 0,7 Vp-p (standaard), 75 OHM, positiefHDMI (alleen HDMI-model) (optionel)DP (alleen DP-model) (optionel)
Luidspeakers 2 W x 2 (alleen Audio-model) (optioneel)
USB		USB 3.0 x 4 (optioneel)
Maximale schermgrotte		Horizontal: 597,88 mmVerticala: 336,31mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijsftemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CBedrijsvochtigheid: 20% tot 80%
Afmetingen		612,3 (B) x 401,1 - 521,1 (H) x 259,79 (D) mm
Gewicht		7,88 kg (netto)
Specifications mechanism		Kanten: -5° tot +25° (alleen op het hoogste punt is 25 gradesaarachteren kantelen möglichk)Zwenken: -45° tot +45°Verstellen hoogte: 0 tot 120 mmDraaien: -90° tot +90°Afneembare voet: Ja
Externbedieningselementen	Schakelaar/knuppen	Aan/Uit-knopSneltoets 1Sneltoets 2IngangMenu/Navigatie/OK
	Functies	ContrastVolumeHelderheidDempenOver DriveAdaptive-SyncTaalTime-out OSDTransparantieOSD vergrendelenIngangAutom. bronBreedbeeldmodusSneltoetstoewijizingDDC/CI Aan/UITHDMI zwartniveauSnelstartmodusUitschaken USB-opladenScherminformatieAlle inst. ResettenAfsluiten
Specificatien kunnen per regio en/of model verschillen.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่ามาตรฐาน "Standard" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "Low Blue Light (Hardware Solution)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

คำแนะนำการเริ่มต้นใช้งานจอภาพ LCD ของ Acer อย่างย่อ

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพได้รับการตั้งค่าให้ใช้พลังงานไฟฟ้ากระแสสลับที่ถูกต้องซึ่งมีอยู่ในสถานที่ที่ใช้งาน
2. เปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือทำให้หน้าจอหรือตัวเครื่องเปียกด้วยของเหลวใดๆ โดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การวางจอภาพให้โดนฝน ความชื้น หรือแสงแดดอาจทำให้เสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD แรงเกินไป การกดมากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมด้วยตนเอง การซ่อมแซมทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
9. ควรเก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ในอุณหภูมิที่เกินช่วงนี้อาจทำให้เกิดความเสียหายถาวร
10. ให้ถอดจอภาพออกทันทีและเรียกช่างซ่อม หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ถูกบีบหรือเสียหาย
12. ของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ประกอบขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้ง โดยขันสกรูด้วยสันในตัวหรือเหรียญที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ตที่ด้านหลังของจอภาพ จากนั้นเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบอะแดปเตอร์ไฟฟ้าของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. เลือกตัวเลือกเปิด/ปิดการชาร์จ USB เมื่อปิดเครื่อง เพื่อเปิด/ปิดฟังก์ชันนี้ (อุปกรณ์เสริม)

ตัวควบคุมภายนอก

หมายเลข ชื่อ คำอธิบาย

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcżędzania energii.
2	Klawiszeme szybkiego dostępu 1, 2	Aktywȩ fungcję klawiszyme szybkiego dostȩp definiowanych przy uzytkownika.
3	Przycisk wiejscia	Naciskać, by zmieiuć zródría sygnalu wejsciowego.
4	Przycisk Navi/OK	Aktywȩ menu OSD, a po seinem wączeniu sązy jako klawisz wyboru zȩdanej funkcj. Jego ponowne naciśćcie umozliwa dokonanie wyboru.

อุปกรณ์เสริม

การปรับแต่งและข้อมูลด้านความปลอดภัย

ข้อมูลการปฏิบัติตามข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า อุปกรณ์นี้ต้องเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ ด้วยสายเคเบิลที่มีฉนวนหุ้มเท่านั้น

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามมาตรฐานสำหรับอุปกรณ์ Class B เท่านั้น การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการรับรองอย่างชัดเจนจากผู้ผลิต อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา เป็นโมฆะ

สภาพการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องสามารถรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ หมายความว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่นๆ ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปทิ้งที่จุดรับคืนที่กำหนดเพื่อนำไปรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกทิ้งและการรีไซเคิลอุปกรณ์ที่ใช้แล้วจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำอุปกรณ์กลับมาใช้ใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้วเพื่อรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริษัทกำจัดขยะในครัวเรือน หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลทางเทคนิค

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 27"W (69 cm)
	Rozstaw pikkseil 0,311 mm (w poziomie) × 0,311 mm (w pionie)
	Jasnosć 250 cd/m	² (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcj 4 ms (od G do G)
	Typ panelu In-plane switching (IPS)
	Częstotiwość pozioma	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Cȩstotiwość plonowa	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Wyświetlane kolory		16,7 milliona
Zegar punktowy 174,5 MHz
Maksymalna Rozdzielciezość		VGA: 1920 x 1080 przy;cżestotiwość 60 HzHDMI/DP: 1920 x 1080 przy;cżestotiwość 75 Hz
Plug & Play VESA DDCCI/DDC2B
Pobór mocy	Tryb wączenia 26 W
	Tryb uspiemia 0,5 W
	Tryb wączenia 0,3 W
Zȩcze wiejsciowe		D-SubHDMI (tylko model z wiejsciem HDMI)DP (tylko model z wiejsciem DP)
Wejsciowy signal video		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnieHDMI (tylko model z wiejsciem HDMI) (opcjonalne)DP (tylko model z wiejsciem DP) (opcjonalne)
Głowinski		2 W x 2 (tylko model z wiejsciem audio) (opcjonalne)
USB USB 3.0 x 4 (opcjonalne)
Maksymalny Rozmier ekranu		W poziomie: 597,88 mmW pionie: 336,31 mm
Zȩdlo zasilania		100-240 V, 50/60 Hz
Kwestle sądowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywnia: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		612,3 (szer.) × 401,1 - 521,1 (wys.) × 259,79 (glieb.) mm
Waga:		7,88 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5° do +25° (tylko w najwyźyszym punkcie dostepne jest 25 stopni odchylenia dla kąta wzniesienia)Obró: Od -45° do +45°Regulacja wysokość: Od 0 mm do 120 mmObró w pionie: Od -90° do +90°Zdejmowalna podpórká: Tak
Zewétrzne elementy sterujuce	Przelącznik/przyciski	Przycisk zasilaniaKlawisz szydklego dostepu 1Klawisz szydklego dostepu 2
	Funkcjé	KrontrastJasnosćWzmocn. czerniNieb. swiatlo*Wiączenia/wydȩczenie ACMSuper ostrośćUstaw. poz. (tylko model z wiejsciem analogogym)Ustaw. pion. (tylko model z wiejsciem analogogym)Zegar (tylko model z wiejsciem analogogym)Ostrość (tylko model z wiejsciem analogogym)Auto konfiguracja (tylko model z wiejsciem analogogym)GammaTemp. coloruTrybysRGBTryb odc. szar.Nasyc. 6-osiow6-osiowa barwa
Dane techniczne zaleość od modelu i/lub regionu.

คำแนะนำและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ของ Acer สามารถพบได้ในเว็บไซต์อย่างเป็นทางการของฝ่ายสนับสนุนทางเทคนิคของ Acer

*การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน TÜV Rheinland "การปล่อยแสงสีน้ำเงินต่ำ (โซลูชันฮาร์ดแวร์)" และการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดพื้นผิวของจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีกำลังไฟฟ้าที่จำเป็นสำหรับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดชนิดไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือฝาปิดโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือฝาปิด Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรงได้
6. อย่ากดที่จอ LCD แรงเกินไป แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวรได้
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องนี้ด้วยตัวเอง เฉพาะช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรทำการซ่อมแซมทุกประเภท
8. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอ LCD ไว้ในห้องที่อยู่นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
9. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งด้านล่างนี้ ให้ถอดปลั๊กจอภาพออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
10. สายสัญญาณจากจอภาพไปยังพีซีชำรุดหรือเสียหาย
11. มีของเหลวหกใส่จอ LCD หรือจอภาพถูกฝน จอ LCD หรือฝาครอบเสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (มีเฉพาะบางรุ่น)
3. หมุนไปทางขวาเพื่อให้เข้าล็อก ตรวจสอบให้แน่ใจว่าฐานเข้าล็อกกับขาตั้งแล้ว (มีเฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยขันสกรูด้วยมือหรือเหรียญที่เหมาะสม (มีเฉพาะบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. เลือกเปิด/ปิดการชาร์จ USB ในโหมดปิดเครื่องเพื่อเปิด/ปิดใช้งานฟังก์ชันนี้ (อุปกรณ์เสริม)

อุปกรณ์เสริม

ปุ่มควบคุมภายนอก

หมายเลข/รายการ/คำอธิบาย

1	Botão/indicador de alimentação	Liga/desligo o monitor. Azul indica alimentação ligada. Àmbar indica modo de espera/poupança enerética.
2	Tecla de atalho 1, 2 botões	Prima para"Ativar a função da tecla de atalho definida pelo utilizesor.

3 ปุ่ม Input กดเพื่อสลับระหว่างอินพุต

4 ปุ่ม Navi/OK

กดปุ่มเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มทิศทางเพื่อเลือกฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อยืนยันการเลือก

1

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและถือว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามมาตรา 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่ไม่พึงประสงค์ในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

เอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งอุปกรณ์แรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/CE เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

จำเป็นต้องเชื่อมต่ออุปกรณ์คอมพิวเตอร์ทั้งหมดผ่านสายเคเบิลที่มีฉนวนหุ้ม เพื่อรักษาความสอดคล้องกับข้อบังคับ EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัดคลาส B เข้ากับอุปกรณ์นี้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจาก FCC (Federal Communications Commission - คณะกรรมการการสื่อสารกลาง) เป็นโมฆะ

เงื่อนไขโครงสร้าง

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ชาวแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป แต่ควรนำไปทิ้งที่จุดรวบรวมขยะอิเล็กทรอนิกส์ที่กำหนดเพื่อการรีไซเคิล การแยกขยะอุปกรณ์และการรีไซเคิลอย่างถูกวิธีช่วยอนุรักษ์ทรัพยากรธรรมชาติและปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาลท้องถิ่น บริการเก็บขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Painel LCD	Sistema de半导uão LCD	TFT a cores
	Tamanho 27"W (69 cm)
	Distência entre pixeis 0,311 mm (H) x 0,311 mm (V)
	Luminosidade	250 cd/m2(habitual)
	Contraste 10000000:1 no max. (ACM)
	Ángulo visivel 178° (H) 178° (V) (CR=10)
	Tempo de responça 4 ms (G a G)
	Tipo de painel IPS (comatação de planos)
	Frequência horizontal	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frequência vertical	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Cores do ecrà 16,7 milhões
Frequência de pontos 174,5 MHz
Resolução máximo		VGA: 1920 x 1080 a 60 HzHDMI/DP: 1920 x 1080 a 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo energetico	Ligado 26 W
	Modo de espera 0,5 W
	Desligado 0,3 W
Conetor de entrada		D-SubHDMI (apenas nos modelos com entrada HDMI)DP (apenas nos modelos com entrada DP)
Sinal de entrada de video		Analogico: 0,7 Vp-p (padão), 75 OHM, PositivoHDMI (apenas nos modelos com entrada HDMI) (optional)DP (apenas nos modelos com entrada DP) (optional)
Colunas 2 W x 2 (apenas nos modelos com entrada de audio) (optional)
USB		USB 3.0 x 4 (optional)
Tamanho máximo do eocrà		Horizontal: 597,88 mmVertical: 336,31 mm
Alimentação		100 - 240 V, 50/60 Hz
Considerações ambientais		Temperatura de funconamento: 0 a 40 °CTemperatura de armazenamento: -20 a 60 °CHumidade de funconamento: 20 a 80%
Dimensões		612,3 (L) x 401,1 ~ 521,1 (A) x 259,79 (P) mm
Peso (liquido) 7,88 kg (liquido)
Especificações de mecanismos		Inclinação: entre -5° e +25° (só é possivel disponibilizar 25° de reclinação para o ângulo de elevação no ponto mais elevado)Rotação: entre -45° e +45°Ajuste da alta: entre 0 e 120 mmArticulation: entre -90° e +90°Apoio amovivel: sim
Controles externos	Comutador/botões	Botão de alimentaçãoTecla de atalho 1Tecla de atalho 2InputMenu/Navi/OK
	Funções	ContrasteVolumeSem somOver DriveAdaptive-SyncIdiomaTempo limite OSDTransparênciaBloquear OSDEntradaFonte AutoModo PanoramaicoAttribuição tepla atalhoLigar/Deslagur DDC/CINiv. preto HDMIModo iniciço rapi.Carregamento USB no modo desligadoInformações do eocrAproção das definiçõesSaír
As especialações variam consoante o Modelo e a região.

คุณสามารถดูคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*โหมดเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TUV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ" (โซลูชันฮาร์ดแวร์) ของ TUV Rheinland และการรับรอง TUV Eyesafe Display

คู่มือผู้ใช้จอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดจอ LCD: ตรวจสอบให้แน่ใจว่ากำลังไฟที่จอใช้ตรงกับไฟ AC ในพื้นที่ของคุณ
2. ปิดจอ LCD และถอดสายไฟออก ใช้ผ้าชุบน้ำยาทำความสะอาดที่ไม่มีความเข้มข้น เช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง - สำหรับการทำความสะอาดจอ LCD ห้ามใช้สารทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์หรือแอมโมเนีย บริษัทจะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์หรือแอมโมเนีย
3. อย่าวางจอ LCD ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง 3. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้เกิดความเสียหายถาวร
4. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตัวเอง การบำรุงรักษาทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
5. เก็บจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส การเก็บจอ LCD ที่อุณหภูมินอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
6. ในกรณีใดกรณีหนึ่งต่อไปนี้ ให้ถอดจอออกจากแหล่งจ่ายไฟทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต:

สายไฟจอ-อะแดปเตอร์ชำรุดหรือเสียหาย จอ LCD ถูกของเหลวราด หรือโดนฝน - จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอบนฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. เชื่อมต่อขาตั้งกับฐาน (ไม่ใช่ทุกรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกกับขาตั้งแล้ว (ไม่ใช่ทุกรุ่น)
4. ยึดฐานกับขาตั้งโดยหมุนสกรูด้วยเครื่องมือพิเศษหรือเหรียญที่เหมาะสม (ไม่ใช่ทุกรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์และเครือข่าย 2.2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าไฟของจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบว่าไฟของจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับพอร์ตด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (มีจำหน่ายแยกต่างหาก)

ก. ตรวจสอบว่าไฟของจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

3. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียง) (มีจำหน่ายแยกต่างหาก) 4. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของอุปกรณ์ 5. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้า 6. เลือก "ชาร์จผ่าน USB เมื่อปิดเครื่อง เปิด/ปิด" เพื่อเปิดหรือปิดฟังก์ชันการชาร์จผ่าน USB เมื่อปิดเครื่อง (มีจำหน่ายแยกต่างหาก)

องค์ประกอบการควบคุมภายนอก

№	Злем ent	Описане
1	Кнорka/Инданахр питаня	Вклюоченье/Быклюоченье монитор. Синий цьет означаet, что пітайсve BKлючесу. Желтыцьет обзначаet реким ождадиу/ Знерацберекеня.
2	Горочая Клавиша 1, 2 Кнорки	НажмITE, чтоblа akтувирова综合体у, здан宪у польозователем ддя рогочey Клавиши.
3	Кнорka вхова	НажмITE ддя пerekлюоченья Источников вхова.
4	Кнорka habirgaци/ OK	НажмITE, чтоblа вьзва对接 мени OSD,а затем и спожьзүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүүairie. Функци.Чтоblа вьзра对接 олем ent,нажмITE н Знорку сныа.

กฎและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ปฏิบัติตามคำแนะนำโดยผู้เชี่ยวชาญด้านอุปกรณ์วิทยุ/โทรทัศน์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพนี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งเกี่ยวกับอุปกรณ์ไฟฟ้าแรงต่ำ 2014/35/EU คำสั่งเกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบข้อกำหนดสำหรับการออกแบบเชิงนิเวศของผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับคอมพิวเตอร์และอุปกรณ์คำนวณอื่นๆ ต้องทำด้วยสายเคเบิลที่มีฉนวนหุ้มตามกฎความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ:

จอภาพ Acer มีไว้สำหรับการรับสัญญาณวิดีโอและการแสดงข้อมูลภาพที่ได้รับจากอุปกรณ์อิเล็กทรอนิกส์

หมายเหตุ: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อกับอุปกรณ์นี้ได้เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต อุปกรณ์ปลายทาง เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัดของคลาส B การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือการดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติจากผู้ผลิตอาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานอุปกรณ์นี้ตามที่ได้รับจากคณะกรรมการการสื่อสารกลาง

เงื่อนไขการใช้งาน

อุปกรณ์นี้สอดคล้องกับข้อกำหนดของส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

คำแนะนำสำหรับผู้ใช้ในประเทศแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในประเทศแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในประเทศสมาชิกสหภาพยุโรป

สัญลักษณ์นี้บนตัวเครื่องหรือบนบรรจุภัณฑ์หมายความว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ แต่ควรนำไปทิ้งที่จุดรวบรวมขยะรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยเฉพาะ การแยกขยะและการรีไซเคิลอุปกรณ์ที่ใช้แล้วในเวลากำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าการรีไซเคิลเป็นไปในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้วเพื่อการรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น บริการเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

ЖК-nанец	Учравлийся устюкто	Лебетно ТFT_Jжддлелов
	Разимер	27"W (69 cm)
	Шаг пькеля	0,311 MM (Г) x 0,311 MM (В)
	ЯковICTь	250 кД/м² (ольчеса)
	Кон'tра'tность Мaks. 10000	0000:1 (ACM)
	Угол обзORA	178° (Г) 178° (В) (CR=10)
	Верем ятkinika	4 мc (G do G)
	Тил палели In-Plane Switching	0000:1 (ACM)
	Чадота по оригозгелу	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Чадота по вет riskа	VGA: 1920 x 1080等相关者 60 HzHDMI/DP: 1920 x 1080等相关者 75 Hz
Lцета отообравеня		16,7 мпн
Синхоригал дая Вос两点издения ИЗобравеня на pactrobов дісплесe		174,5 MHz
Мakсималhoe разшениe		VGA: 1920 x 1080等相关者 60 HzHDMI/DP: 1920 x 1080等相关者 75 Hz
Plug & Play VESA DDCCI/DDC2B
ПOTеблөгөмү мошность	Во влүүүүүүү соштогам	26 W
	Слэший реким	0,5 W
	Выклүүүүүү соштогам	0,3 W
Вхдунов разьөm		D-SubHDMI (тOLьк модь c HMI-Bxodom)DP (тOLьк модь со вхodom DP)
Вхдунов видаошгелан		Аналоговий: 0,7 Vp-p (стандэрэн), 75 OHM, поалжителовскийHDMI (тOLьк модь c HMI-Bxodom) (приобравета тет отдьно)DP (тOLьк модь со вхodom DP) (приобравета тет отдьно)
Динамки		2 W x 2 (тOLьк модь с aaydnoBXODom) (приобравета тет отдьно)
USB		USB 3.0 x 4 (приобравета тет отдьно)
Мakсималький размер зкрана		По рогиэнталу: 597,88 MMПо вет riskа: 336,31 MM
Источник ріитань		100-240 V, 50/60 Hz
Вөшни вуловь		Равочая Tempeетура: OT 0° do 40°CTempeетура xхалень: OT -20° do 60°CРавочая влархость: OT 20% do 80%
Габары		612,3 (III) x 401,1 - 521,1 (B) x 259,79 (Ф) MM
Вес (нето)		7,88 кг (нето)
Спесифисим мөхандзмов		Угел 키лова: OT -5° do +25° (найлons 25等相关者 BOЗможен тOLTь в самоь вьсокою точke podstави)Yогговорота: OT -45° do +45°Perгеллоровь по blycote: OT 0 MM do 120 MMВразшениe: OT -90° do +90°Сыеворая podstавка: Дa
Вөшни здемпь уралдөнneyя	Пerekkючateлil/Khokн	Коньka рittаньГорчая калвиша 1Горчая калвиша 2
	Фундции	Кон'tра'tнostьЯрбостьУрбостьУрбость черногОсиний сberгггггггОсь c anhalorobovbIM bXODom)Арг�дддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徳Сыхаювka (тOLьк модь c АналorobovbIM bXODom)Арг�ддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徳Сыхаювka (тOLьк mодь c АналorobovbIM bXODom)Арг�дддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徳Сыхаювka (тOLьк mодь c АнavalorobovbIM bXODom)ГамmaЦьт.teml.P锗имьь sRGBP锗.radaц.сер.Hасьи,6цетов6цетов	БхдМени/Hавиration/OKГор�коctь38ук bbyкп.PаstryonAdaptive-SyncЯыкВотоб.МениТрор�очьБлор�ь КениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldВryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�оHeldBryck.МениТрор�ьк MenDg.TаNTOCTOCHINIKIIshрокозьк.рж.Горячie клавишiDDC/Cl BkI./BykI.Yр.чрногоHDMIРж.Быт.zzan.Зардддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддkill

คู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณสามารถดาวน์โหลดได้จากเว็บไซต์ทางการของฝ่ายสนับสนุนด้านเทคนิค

*การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และได้รับการรับรองว่าเป็นไปตามมาตรฐาน Eyesafe® สำหรับการกรองแสงสีฟ้า (โซลูชันฮาร์ดแวร์) และใบรับรอง TÜV Eyesafe Display ซึ่งยืนยันความปลอดภัยของจอแสดงผลสำหรับผู้ใช้

คู่มือฉบับย่อสำหรับจอ LCD จาก Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอ LCD: ตรวจสอบให้แน่ใจว่าจอมีระดับแรงดันไฟฟ้าที่ถูกต้องสำหรับภูมิภาคของคุณ
2. ปิดจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาด (ไม่ใช่น้ำยาละลาย) ลงบนผ้า แล้วเช็ดจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวลงบนจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ใกล้หน้าต่าง หากจอโดนฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
7. อย่ากดที่จอ LCD การกดแรงๆ อาจทำให้เกิดความเสียหายถาวรกับจอได้
8. ห้ามถอดตัวเครื่องหรือพยายามซ่อมแซมด้วยตนเอง ควรให้ช่างผู้ชำนาญเป็นผู้ซ่อมแซมทุกประเภท
9. วางจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส หากอุณหภูมิอยู่นอกช่วงนี้ อาจทำให้จอ LCD เสียหายถาวรได้
10. ให้ถอดจอออกทันทีและโทรหาช่างผู้ชำนาญในกรณีต่อไปนี้:
11. หากสายสัญญาณระหว่างจอกับคอมพิวเตอร์ชำรุดหรือเสียหาย
12. หากมีของเหลวหกใส่จอ LCD หรือจอโดนฝน
13. หากเกิดความเสียหายขึ้นกับจอ LCD หรือตัวเครื่อง

การเชื่อมต่อจอแสดงผลเข้ากับฐาน

1. นำจอแสดงผลออกจากบรรจุภัณฑ์
2. เชื่อมต่อขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. ล็อกโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยใช้เครื่องมือที่เหมาะสมหรือเหรียญ (เฉพาะบางรุ่น)

การเชื่อมต่อจอแสดงผลเข้ากับคอมพิวเตอร์

1. ปิดจอแสดงผลและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าจอแสดงผลและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอแสดงผลและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอแสดงผล และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตบนคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอแสดงผลและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. เปิด/ปิดฟังก์ชันการชาร์จ USB โดยไม่ใช้ไฟหลักด้วยปุ่มเปิด/ปิด (ON/OFF) (อุปกรณ์เสริม)

ตัวควบคุมภายนอก

เลขที่ รายการ คำอธิบาย

1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyderstandbyläge/störmsparläge.
2	Snabbtangent 1, 2	Tryck for att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck for att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck for att aktivera OSD-menyn, använden sedan som riktningstangent for attmarkera önskad Funktion. Tryck ner denigen für att ange ett val.

ข้อกำหนดและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับในวงจรอื่นจากที่เครื่องรับเชื่อมต่ออยู่ - ติดต่อผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอรับรองว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและเงื่อนไขอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EG เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ คุณไม่ควรยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามค่าคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองร่วมกับอุปกรณ์นี้มีแนวโน้มที่จะก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้อุปกรณ์นี้ตามที่ FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา) อนุญาตเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การจัดการอุปกรณ์ที่หมดอายุการใช้งานสำหรับครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ได้รับอนุญาตให้ทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือน แต่คุณมีหน้าที่ต้องทิ้งอุปกรณ์ที่หมดอายุการใช้งานโดยนำส่งศูนย์รีไซเคิลขยะไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่หมดอายุการใช้งานของคุณเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์ได้รับการรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่หมดอายุการใช้งานเพื่อรีไซเคิล โปรดติดต่อเทศบาล บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 27"W (69 cm)
	Pixelavständ 0,311 mm	(H) x 0,311 mm (V)
	Ljustyrica	250 cd/m2(typisk)
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responsid 4 ms (G till G)
	Paneltyp In-Plane Switching
	H-frekvens	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvens	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens 174,5 MHz
Högsta upplösning		VGA: 1920 x 1080 vid 60 HzHDMI/DP: 1920 x 1080 vid 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energiförbrukning	På-läge 26 W
	Viloläge 0,5 W
	Av-läge 0,3 W
Ingängskontakt		D-SubHDMI (endast modeller med HDMI-ingång)DP (endast modeller med DP-ingång)
Videosignalingäng		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (endast modeller med HDMI-ingång) (tillval)DP (endast modeller med DP-ingång) (tillval)
Högtalare 2 W x 2 (endast modeller med ljudingång) (tilval)
USB USB 3.0 x 4 (tillval)
Största skärmtorlek		Horisontellt: 597,88 mmVertikalt: 336,31 mm
Strömkälla		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid forvaring: -20° till 60° CFuktighet vid drift: 20 % till 80 %
Mätt		612,3 (B) x 401,1 ~ 521,1 (H) x 259,79 (D) mm
Vikt (netto)		7,88 kg (netto)
Mekaniska specificationer		Lutning: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakätlutning på25 grader uppnäs)Vridning: -45° till +45°Höjdjustering: 0 mm till 120 mmPivotering: -90° till +90°Avtagbart fotstativ: Ja
External kontroller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2
	Funktioner	KontrastLjustyrikaForstårk svartBlätt ljus*ACM på/avSuperskärpaH-position (endast modeller med analog ingång)V-position (endast modeller med analog ingång)Klocka (endast modeller med analog ingång)Fokus (endast modeller med analog ingång)Autokonfiguration (endast modeller med analog ingång)GammaFärgtemperaturLagensRGBGråskaleläge6-axlad färgmättnad6-axlad färgton
Specificationerna varierar after modell och/eller region.

บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer คุณจะพบคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณ *การตั้งค่ามาตรฐาน "Standard" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของ TÜV Rheinland สำหรับมาตรฐาน "ระดับแสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" และการรับรองจอภาพ TÜV Eyesafe

คู่มือการติดตั้งจอภาพ LCD ของ Acer อย่างรวดเร็ว (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดจอภาพ LCD: โปรดตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่ใช้กับจอภาพของคุณเหมาะสมกับไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟออก · ฉีดน้ำยาทำความสะอาดชนิดไม่มีตัวทำละลายลงบนผ้าเช็ด แล้วเช็ดทำความสะอาดจอภาพอย่างเบามือ · ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
3. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอหรือตัวเครื่องของจอภาพ LCD - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
4. ห้ามวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพสัมผัสกับฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
5. ห้ามกดที่หน้าจอ LCD การกดมากเกินไปอาจทำให้จอภาพเสียหายถาวร 4. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ซ่อมแซมในทุกกรณี
6. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอภาพ LCD ไว้ในสภาพแวดล้อมที่มีอุณหภูมิเกินช่วงนี้ อาจทำให้เกิดความเสียหายถาวร 6. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:

· สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุด - มีของเหลวหกใส่จอภาพ LCD หรือจอภาพสัมผัสกับฝน - จอภาพ LCD หรือตัวเครื่องเสียหาย

將顯示器連接底座

1. 請從包裝中取出顯示器。
2. 將腳架連接底座。(僅適用於特定機型) 3.順時針轉動以鎖上。確保底座固定在支架上。(僅適用於特定機型) 4.使用整合性翼片或合適的硬幣旋轉螺絲，將底座固定在支架上。(僅適用於特定機型)

將顯示器連接至電腦

1.關閉顯示器，拔掉電腦的電源線插頭。 2.2-1連接視訊線

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 VGA 視訊線連接至電腦。

2-2連接HDMI線（僅限HDMI輸入機型）

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 HDMI 線的一端連接至顯示器背面，另一端則連接至電腦連接埠。

2-3連接DP線(僅限DP輸入機型)(選配)

a. 請確定顯示器與電腦的電源皆已關閉。

b. 將 DP 線連接至電腦

3.連接音訊線。(僅限音訊輸入機型)(選配) 4. 將顯示器電源線插入顯示器背面的電源連接埠。 5. 將電腦與顯示器的電源線插入附近的電源插座。 6. 請選擇「關機狀態下以USB充電開/關」，以啟用/停用USB關機充電功能。(選配)

外部控制

編號	項目	說明
1	電源按鈕/指示器	開啓/關閉顯示器。藍色表示電源開啓。 橘色代表待機/省電模式。
2	熱鍵 1、2 按鈕	按下即可啓用使用者定義的熱鍵功能。
3	輸入按鈕	按下即可切換輸入來源。
4	導覽/確認按鈕	按下即可啓用 OSD 功能表，並可將此按鈕視為指向鍵，將所需的功能反白顯示。 再次按下該按鈕即可進入選項。

規定與安全須知

FCC聲明

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อกำหนดของ FCC ข้อ 15 สำหรับอุปกรณ์ดิจิทัลคลาส B ซึ่งให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม เราไม่รับประกันว่าจะไม่เกิดการรบกวนใดๆ ในการติดตั้งเฉพาะ หากพบว่าอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ โดยพิจารณาจากการปิดและเปิดเครื่อง เราขอแนะนำให้ผู้ใช้ลองแก้ไขปัญหาการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ • เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ • เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ • ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอประกาศว่าจอแสดงผล LCD นี้เป็นไปตามข้อกำหนดที่สำคัญและข้อกำหนดอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้: คำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอแสดงผล ห้ามยกจอแสดงผลโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

โปรดใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ เพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

อนุญาตให้เชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วงที่เข้ากันได้กับข้อจำกัดคลาส B (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) เข้ากับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่มีคุณสมบัติอาจรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขผลิตภัณฑ์นี้โดยไม่ได้รับอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานที่ได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ข้อ 15 การทำงานของอุปกรณ์นี้ต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานไม่เป็นไปตามที่ต้องการ

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

การกำจัดอุปกรณ์เสียสำหรับผู้ใช้ในครัวเรือนในสหภาพยุโรป

เครื่องหมายนี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้แน่ใจว่าการรีไซเคิลอุปกรณ์ของคุณจะปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณ โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์นี้

ข้อมูลจำเพาะ

LCD面板	驅動系統	TFT 彩色 LCD
	尺寸	27"W (69公分)
	像素間距	0.311 公益(水平)x 0.311 公益(垂直)
	亮度 250 cd/m	2(典型)
	對比度	10000000:1 最大值 (ACM)
	可視角	178°(水平) 178°(垂直) (CR=10)
	反應時間	4毫秒(G到G)
	面板類型	IPS(横向電場效應)
	水平頻率	VGA/HDMI:30-85 kHzDP:85-85 kHz
	垂直頻率	VGA/HDMI:56-76 HzDP:48-75 Hz
顯示色彩		1670萬
畫素持護		174.5 MHz
最大解析度		VGA:1920x1080@60HzHDMI/DP:1920x1080@75 Hz
隨插即用		VESA DDCCI/DDC2B
功耗	開啓模式	26 W
	休眠模式	0.5 W
	關閉模式	0.3 W
輸入接頭		D-SubHDMI(僅限HDMI輸入機型)DP(僅限DP輸入機型)
輸入視訊訊號		頻比:0.7 Vp-p(標準),75 OHM,正極性HDMI(僅限HDMI輸入機型)(選配)DP(僅限DP輸入機型)(選配)
喇叭\		2 W x 2 (僅限音訊輸入機型)(選配)
USB		USB 3.0 x 4 (選配)
最大螢幕尺寸		水平:597.88公益垂直:336.31公益
電源		100-240 V,50/60 Hz
環境條件		運作溫度:0°至40°C存放溫度:-20°至60°C運作濕度:20%至80%
尺寸		612.3(黨)x401.1~521.1(高)x259.79(深)公蓋
重量(淨重)		7.88公斤(淨重)
機械規格		傾斜:-5°至+25°(僅在最高點能提供後仰25度的仰角)轉動:-45°至+45°高度調整:0公臺至120公臺愷軸:-90°至+90°可卸式腳架:有
外部控制	開關/按鈕	當線按鈕 熱鍵1 熱鍵2 對比 亮度 黑色增益 藍光* ACM開/關 超清細度 水平位置(僅限類比輸入機型) 垂直位置(僅限類比輸入機型) 時錯(僅限類比輸入機型) 相位(僅限類比輸入機型) 自動調整(僅限類比輸入機型) Gamma 色溫 模式 sRGB 灰階模式 6 頁飽和 6 頁色調 HDMI 黑階 快速開啓模式 開機狀態下以USB充電顯示器資訊重設所有設定結束調整
規格視機型及/或地屬而定。

ยินดีต้อนรับสู่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer เพื่อรับคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณ

*การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TUV Rheinland และเป็นไปตามมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" ของ TUV Rheinland และข้อกำหนดการรับรอง TUV Eyesafe Display

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอจอภาพ: ตรวจสอบให้แน่ใจว่าจอภาพทำงานด้วยค่าไฟฟ้าที่กำหนดของแหล่งจ่ายไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพและถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ใช่ตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพอาจเสียหายอย่างรุนแรงหากถูกฝน ความชื้น หรือแสงแดด
7. ห้ามกดหรือออกแรงที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมจอภาพด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตดำเนินการซ่อมแซมทั้งหมด
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร 6. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดสายไฟของจอภาพทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาต:
10. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ส่วนบุคคลชำรุดหรือเสียหาย
11. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือตัวเครื่องเสียหายแล้ว

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งฐานเข้ากับขาตั้ง (สำหรับรุ่นที่เลือก) 3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับรุ่นที่เลือก)
3. ใช้ปีกในตัวหรือเหรียญที่เหมาะสมหมุนสกรูเพื่อยึดฐานเข้ากับขาตั้ง (สำหรับรุ่นที่เลือก)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก 2.2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI ปลายหนึ่งเข้ากับด้านหลังของจอภาพ และอีกปลายหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. เลือกเปิด/ปิดการชาร์จ USB ขณะปิดเครื่องเพื่อเปิดหรือปิดใช้งานฟังก์ชันการชาร์จ USB ขณะปิดเครื่อง (อุปกรณ์เสริม)

外部控件

编号	项目	说明
1	电源按钮/指示灯	打开/关闭显示器。蓝色表示显示器已开机。琥珀色表示显示器处于待机/节能模式。
2	热键1，2按钮	按下以激活用户定义的热键功能。
3	输入按钮	按下此按钮可切换输入源。
4	导航/确认按钮	按下以激活 OSD 菜单，然后将其用作方向键以突出显示所需功能。再次按下此按钮以进入选项。

法规和安全通告

FCC通告

依据FCC规章第15部分条款，此设备经测试符合B类数字设备限制规定。这些限制设计用于在住宅安装环境下提供合理的保护，防止有害干扰。此设备会产生、运用和放射无线电频率能量，若未按照说明安装和使用，可能会对无线通信造成有害干扰。

但是，并不保证在特定安装中不会发生干扰。若此设备对无线电或电视接收产生有害干扰（可通过关闭和打开设备来判断），建议用户尝试一项或多项下列措施排除干扰：

• 重新定向或重新定位接收天线 增加设备和接收机之间的距离。
• 将设备连接至不同于接收机连接电路的插座。
• 咨询经销商或有经验的无线电/电视技术人员以寻求帮助。

CE一致性声明

Acer Inc. 特此声明，此液晶显示器在建立能源相关产品生态设计要求设置框架方面符合 EMC 2014/30/EU 指令、2014/35/EU 低电压指令、RoHS 2011/65/EU 指令和 2009/125/EC 指令的基本要求及其他相关规定。

注意事项：

为防止对显示器造成损坏，请勿通过此底座抬起显示器。

注意事项：屏蔽电缆

与其他计算设备的所有连接必须使用屏蔽电缆，以确保符合 EMC 法规。

注意事项：周边设备

เฉพาะอุปกรณ์รอบข้าง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามข้อจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์รอบข้างที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้ผู้ใช้สูญเสียสิทธิ์ (ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา) ในการใช้งานผลิตภัณฑ์นี้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

คำแนะนำตามกฎระเบียบการจัดการผลิตภัณฑ์เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้แล้ว

เพื่อดูแลและปกป้องโลกของเราอย่างดีที่สุด เมื่อผู้ใช้ไม่ต้องการผลิตภัณฑ์นี้อีกต่อไปหรือเมื่อสิ้นสุดอายุการใช้งานของผลิตภัณฑ์ โปรดปฏิบัติตามกฎหมายและข้อบังคับที่เกี่ยวข้องของประเทศเกี่ยวกับการรีไซเคิลผลิตภัณฑ์เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้แล้ว และนำส่งให้ผู้ผลิตที่ได้รับการรับรองจากหน่วยงานท้องถิ่นเพื่อดำเนินการรีไซเคิลอย่างถูกต้อง

การทิ้งอุปกรณ์ที่เลิกใช้สำหรับผู้ใช้ในครัวเรือนในสหภาพยุโรป

เครื่องหมายนี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำอุปกรณ์ที่เลิกใช้ไปส่งยังจุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่กำหนด การแยกประเภทและรีไซเคิลอุปกรณ์ที่เลิกใช้จะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกนำไปรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการจัดการขยะในครัวเรือน หรือสถานที่ที่คุณซื้อผลิตภัณฑ์

การรับรองด้านกฎระเบียบ

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中
显示器
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件	X	O	O	O	O	O
塑料机构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
本表格依据SJ/T 11364的规定编制*：电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等○：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下×：表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T 26572规定的限量要求；但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求

คู่มือเริ่มต้นใช้งานจอภาพ Acer แบบไวด์ (QSG)

เพื่อความปลอดภัยของคุณ

โปรดอ่านข้อควรระวังต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพได้รับการตั้งค่าพิกัดไฟฟ้าให้ทำงานกับแหล่งจ่ายไฟ AC ที่ตำแหน่งที่ติดตั้ง
2. ปิดเครื่องจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอด้วยผ้านั้น
3. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือเคสโดยตรง ห้ามใช้แอมโมเนียหรือสารที่มีส่วนผสมของแอลกอฮอล์กับจอภาพ LCD การใช้สารเหล่านี้อาจทำให้เกิดความเสียหายได้
4. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การวางจอภาพให้โดนฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้เกิดความเสียหายได้

3. ห้ามกดแรงที่จอภาพ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายได้ 4. ห้ามถอดเคสหรือซ่อมแซมด้วยตนเอง การซ่อมแซมใดๆ ควรให้ช่างเทคนิคที่ผ่านการรับรองเป็นผู้ดำเนินการ 5. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพนอกช่วงอุณหภูมินี้อาจทำให้จอภาพเสียหายถาวรได้ 6. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดปลั๊กไฟออกทันทีและติดต่อช่างเทคนิคที่ผ่านการรับรอง

• เมื่อสายสัญญาณของจอภาพกับพีซีชำรุดหรือเสียหาย
• เมื่อมีของเหลวเข้าไปในจอภาพ LCD หรือจอภาพเปียกฝน
• เมื่อจอภาพ LCD ถูกกระแทกหรือเสียหาย

モニターを台に設置する

1. 1. モニターを梱包箱から取り出します。 2. フットスタンドを台に取り付けます（一部のモデルのみ）。 3. 右回りに回して、台の上下を固定します（一部のモデルのみ）。 4. 工具は適切なものを使ってネジを締め、台をしっかりと固定します（一部のモデルのみ）。

モニターをコンピューターに接続する

1. モニターの電源をオフにして、コンピューターの電源もオフにします。

2. 2-1 ビデオケーブルの接続

a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. VGA ケーブルをコンピューターに接続します。

2-2 HDMIケーブルの接続（HDMI入力モデルのみ）

a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. HDMI ケーブルの一方の端をモニター背面に接続し、もう一方の端をコンピューターのポートに接続します。

2-3 DP ケーブルの接続（DP入力モデルのみ）

a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. DPケーブルをコンピューターに接続します。

3. オーディオケーブルを接続します。（オーディオ入力モデルのみ） 4. モニターの電源を入れ、モニター背面の電源ポートに差し込みます。 5. コンピューターとモニターの電源コードを、近くのコンセントに差し込みます。 6. [電源/USB充電]のスイッチを選択し、電源/USB充電機能を有効/無効にします。

外部コントロール

番号	アイテム	説明
1	電源木円 インジ爱你	モニタ一を才ノ/才にしります。青色は電源 が才広蜓るご と示します。才レ��色 ス イ ト バ 伊 /省電力 王一 トを
2	木ットキ一 ロク 木たん	2 ハーさ一定義木 しぶさ一機能をア イ しぶさ。
3	入力端子木	入力 ラ - 斯を切り 替え ます。

OSD メニローをアクテイドにします。その はは、必須な機能を強調表示するた き一と使用しま�。う一度 するこがてきます。

規制と安全に関する注意

FCC に関する注意

● 受信方向および設置位置を変更する。 - ナーバイスと受信機の距離を離す。 - テーナイスの電源コードを、受信機が接続する電源回路とは別のコンセントに差し込む。 - 販売店またはラジオ／テレビ専門の技術者に相談する。

CE 適合宣言

Acer Inc.は、ここに、このLCDモニター、エネルギー関連製品のエコデザイン要件の設定のフレームワークの確立に関して、EMC指令2014/30/EU、低電圧指令2014/35/EU、RoHS指令2011/65/EUと指令2009/125/ECの基本要件とその他の関連条項に準拠していることを宣言いたします。

注意：

モニターが故障するため、モニターの底を持って持ち上げないでください。

注意： 小物のケーブル

EMC規制の適合性を保つため、他のコネクタの接続には、シールド付きケーブルを使用する必要があります。

注意：周辺機器

本装置に接続する際は、クラスBの制限事項への適合性が証明された周辺機器（入力機器／出力機器、端末、プリンタなど）のみを使用してください。適合性が証明されていない周辺機器を使用して操作すると、ラジオやテレビに干渉を引き起こす可能性があります。

注意

製造会社によって明示的に許可されていない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、ユーザーが本製品を操作する権限が無効になる場合があります。

操作条件

このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件に従うことを条件とします。（1）このデバイスは有害な受信妨害を発生しないこと。（2）このデバイスは、意図しない動作の原因となる受信妨害も含め、受信するすべての受信妨害に対応する必要があること。

注意：カナダのクラスBデジタル機器

このクラスBデジタル機器は、カナダICES-003に準拠しています。

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วในสหภาพยุโรป สำหรับครัวเรือนทั่วไป

สัญลักษณ์ที่แสดงบนผลิตภัณฑ์หรือบรรจุภัณฑ์ของผลิตภัณฑ์ หมายความว่า ห้ามทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ เมื่อกำจัดอุปกรณ์ที่ใช้แล้ว คุณต้องรับผิดชอบในการนำไปรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ด้วยตนเอง การเก็บรวบรวมและรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติ และรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปกป้องสิ่งแวดล้อม สำหรับการรีไซเคิลอุปกรณ์ที่ใช้แล้ว โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD バル	驱动装置	TFT フラーパー LCD
	サイズ	27"W (69 cm)
	画素 ビット子	0.311 mm (水平) x 0.311 mm (垂直)
	輝度 250 cd/m	2 (標準)
	コングラスト	100000000:1 最大 (ACM)
	可視角度	178° (水平) 178° (垂直) (CR=10)
	応答時間	4 ms (GTG)
	バncyルタ イフ	IPS 方式
	水平周波数	VGA/HDMI: 30~85 kHzDP: 85~85 kHz
	垂直周波数	VGA/HDMI: 56~76 HzDP: 48~75 Hz
デイスPLEIJカレ		1670万
ドットクロック		174.5 MHz
最大解像度		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
TPLAZADENDLEI		VESA DDCCI/DDC2B
消費電力	オニモード	26 W
	スリーハマトート	0.5 W
	才フモード	0.3 W
入力端子 プyncルタ		D-SubHDMI (HDMI 力力モーテルのみ)DP (DP 力力 ミデルのみ)
入力映像信号		アナロリ：0.7 Vp-p (標準)、75 OHM、ボジテアHDMI (HDMI 力力モーテルのみ) (オシャン)DP (DP 力力モーテルのみ) (オシャン)
スリーナ力		2 W x 2 (オーニ ビ ナ 力 力 ミ ビ ビ ビ) (オシャncy)
USB		USB 3.0 x 4 (才 ブシ ハ 〜 1)
最大 斯リーネンサイツ		水平: 597.88 mm垂直: 336.31 mm
電源		100~240 V, 50/60 Hz
環境条件		動作温度: 0~40°C保管温度: -20~60°C動作湿度: 20~80%
寸法		612.3 (幅) x 401.1~521.1 (高さ) x 259.79 (奥行き) mm
重量 (正味重量)		7.88 kg (正味)
機械仕様		チルト:-5~+25°(最も高低位置にお願いいたします、上下ご25°の傾斜が可能)旋回: -45~+45°高さ調整: 0~120mm回転: -90°~+90°取り外し可能フツト stakesンド:有り
外部コングローピル	スイッチ/ボtons	電源ボーニ 木ットキー 1 木ットキー 2 音量 規律 複数 プロ�リフ プロ�ーロード APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORA APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORal APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORALE APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORAL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORLL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORILL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORULL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORPLL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALLY APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORalled APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORalling APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORAll APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORIAL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORAL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLOR ALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLORLL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLOR All APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR All APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLORULL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLORILL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLORAll APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLORELL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORRR APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORROSS APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR.All APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORall APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORll APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORLAND APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORHELL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORELL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLORull APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORäll APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOROLL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORLLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLORALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR All APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLOR ALL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLOR LLC APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLOR LL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORPLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORILL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORULL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLL APLORLLL CAPS

คุณสามารถดูคู่มือและเอกสารอื่น ๆ ของผลิตภัณฑ์ Acer ได้จากเว็บไซต์อย่างเป็นทางการของ Acer

* การตั้งค่าเริ่มต้น "มาตรฐาน" ได้ผ่านการตรวจสอบโดย TUV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "การลดแสงสีฟ้า (การประมวลผลฮาร์ดแวร์)" และการรับรอง "TUV Eyesafe Display" ที่กำหนดโดย TUV Rheinland

จอภาพ LCD Acer - คู่มือการตั้งค่าด่วน

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ขั้นตอนการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบว่าพารามิเตอร์ทางไฟฟ้าของจอภาพเหมาะสมสำหรับการใช้งานกับสายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ

ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง หากจอภาพสัมผัสกับฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายร้ายแรง
2. ห้ามกดที่หน้าจอ LCD การใช้แรงกดมากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
3. ห้ามถอดฝาครอบจอภาพหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การบริการทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD นอกช่วงอุณหภูมิดังกล่าวอาจทำให้เกิดความเสียหายถาวรได้
5. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต

สายส่งสัญญาณจากจอภาพไปยังคอมพิวเตอร์ถูกบาดหรือเสียหาย

• มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
• จอภาพ LCD หรือฝาครอบเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. ยึดให้แน่นโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรู: ใช้แท็บในตัวหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าเปิดจอภาพและคอมพิวเตอร์อยู่หรือไม่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบว่าเปิดจอภาพและคอมพิวเตอร์อยู่หรือไม่ b. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ จากนั้นเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบว่าเปิดจอภาพและคอมพิวเตอร์อยู่หรือไม่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. การเชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่ใกล้ที่สุด
4. เลือกตัวเลือกใดตัวเลือกหนึ่ง Power-off USB charge ON/OFF (เปิด/ปิดการชาร์จผ่านพอร์ต USB เมื่อปิดเครื่อง) เพื่อเปิดหรือปิดใช้งานฟังก์ชันการชาร์จผ่านพอร์ต USB เมื่อปิดเครื่อง (อุปกรณ์เสริม)

ปุ่มควบคุมภายนอก

C. รายการ คำอธิบาย

1	Tlačítko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí,Že monitor je v pohotovostím režimu Či režimu Úspory energia.
2	Tlačítka klávesovych zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačítko vystupu	Stisknutím změnité vystupné zdroj.
4	Tlačítko navigace/OK	Stisknutím aktivujte nabidku OSD, poté je vyuzijte jako směrovou klávesu, jejímž prostřednictvím zvyrazníté požadovanou funkci. Opětovným stisknutím provedete výběr položky.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

คำเตือน FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา)

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างใดอย่างหนึ่งต่อไปนี้

ย้ายหรือจัดตำแหน่งเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากที่เชื่อมต่ออยู่ตอนนี้ - ปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, 2014/35/EU (คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ), คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

อย่ายกจอภาพโดยจับที่ฐาน เพื่อป้องกันความเสียหายต่อจอภาพ

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

คำเตือน: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์สำหรับอินพุตและเอาต์พุตสัญญาณ เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เชื่อมต่อกับอุปกรณ์นี้ต้องได้รับการรับรองว่าเป็นไปตามขีดจำกัดสำหรับคลาส B การทำงานของอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ (สิทธิ์ที่รับประกันโดยคณะกรรมการการสื่อสารกลางของสหรัฐฯ)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์หมายความว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณควรรับผิดชอบในการกำจัดอุปกรณ์โดยนำไปส่งที่จุดรวบรวมที่กำหนดเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้งาน การคัดแยกและรีไซเคิลอุปกรณ์ที่เลิกใช้งานช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้การรีไซเคิลอุปกรณ์เป็นไปอย่างปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่เลิกใช้งานเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลทางเทคนิค

Panel LCD	Provozni systém Barevný LCD TFT
	Velikost 27"W (69 cm)
	Rozteč pixelù	0,311 mm (horizontal) × 0,311 mm (vertical)
	Jas	250 cd/m² (typický)
	Kontrast Max. 100 000 D00:1 (ACM)
	Ühel sledováni	178° (horizontal) 178° (vertical) (CR=10)
	Doba odeźvy 4 ms (GTG)
	Typ panelu	Prěpínámí v ploše (In-Plane Switching neboli IPS)
	Horizontálni frevence	VGA/HDMI: 30–85 kHzDP: 85–85 kHz
	Vertikálni frevence	VGA/HDMI: 56–76 HzDP: 48–75 Hz
Barva zobrazení		16,7 Millionú
Frekvence bodù		174,5 MHz
Maximánić rožišení		VGA: 1920 x 1080 při 60 HzHDMI/DP: 1920 x 1080 při 75 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotěba energia	Režim Zapnuto 26 W
	Režim spânku 0,5 W
	Režim Vypnuto 0,3 W
Konektor vstupu		D-SubHDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Vstupné videosignál		Analogovy: 0,7 Vp-p (standard), 75 OHM, positivnínÍHDMI (pouze model se vystupem HDMI) (volitelné)DP (pouze model se vystupem DP) (volitelné)
Reproduktrony 2 W x 2 (pouze model s audio vystupern) (volitelné)
USB USB 3.0 x 4 (volitelné)
Maximánić velikost obrazovky		Horizontal: 597,88 mmVertical: 336,31 mm
Zdroj napajéní 100–240 V, 50/60 Hz
Podminky okolinoho prostřédí		Provozníteplata: 0 °C až 40 °CSkladovacil teplota -20 °C až 60 °CProvoznívhlkost: 20 % až 80 %
Rozměry		612,3 (§) x 401,1 ~ 521,1 (V) x 259,79 (H) mm
Hmotnost (čistá)		7,88 kg (čistá)
Technické udaje mechanismu		Nakloněni: -5° až +25° (pro Úhel zdvihu lze dosaehnout záklonu 25 stipné pouze v nejvyším bodě)Otáčeni: -45° až +45°Nastaveni vyský: 0 mm až 120 mmOtočeni: -90° až +90°Odnímatelny stojan: Ano
Externé ovladaci prvyk	Spínače a tlačtka	Tlačtko napajéníKlávesová zkratka 1Klávesová zkratka 2
	Funkce	KontrastJasPosileni ČernéModré světlo*ACM zapnuto/vypnuloSuper ostrostHorizontalí pozice (jen pro model s analogovým vystupem)Virtikálni pozice (jen pro model s analogovým vystupem)Hodiny (jen pro model s analogovým vystupem)Zaostřeni (jen pro model s analogovým vystupem)Automatická konfigurace (jen pro model s analogovým vystupem)GammaTeplata barevRežímsRGBRežím stupné šedi6osá sytost6osý odstin
Specifikace se u Jednotlivych modelú a v rúzních oblastech liši.

คุณสามารถดูคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "Standard" (มาตรฐาน) ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

จอภาพ LCD Acer - คู่มือเริ่มต้นใช้งานฉบับย่อ

ข้อควรระวังด้านความปลอดภัยที่สำคัญ

โปรดอ่านข้อควรระวังต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพสามารถทำงานได้กับแหล่งจ่ายไฟที่มีอยู่ในสถานที่ที่ใช้งาน
2. ปิดจอภาพ LCD และถอดปลั๊กไฟ ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าเช็ดทำความสะอาด แล้วเช็ดหน้าจออย่างเบามือ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
3. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนีย
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง ฝน ความชื้น และแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD การกดด้วยแรงมากเกินไปอาจทำให้หน้าจอเสียหายได้
7. ห้ามถอดฝาครอบอุปกรณ์ และห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมอุปกรณ์ควรดำเนินการโดยช่างผู้ชำนาญเท่านั้น
8. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง +60 องศาเซลเซียส อุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้จอภาพ LCD เสียหายได้
9. ในกรณีต่อไปนี้ ให้ถอดสายไฟของจอภาพทันทีและติดต่อช่างผู้ชำนาญ:
10. สายเคเบิลระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
11. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
12. ฝาครอบของจอภาพ LCD เสียหาย

การเชื่อมต่อจอภาพกับขาตั้ง

1. นำจอภาพออกจากกล่อง
2. ต่อขาจอเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนไปทางขวาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานและขาจอเชื่อมต่อกันอย่างถูกต้อง (สำหรับบางรุ่น)
4. หมุนสกรูเพื่อยึดฐานเข้ากับขา สามารถใช้หูที่ติดมากับตัวเครื่องหรือเหรียญที่มีขนาดเหมาะสมในการขันสกรูให้แน่น (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีพอร์ต HDMI เท่านั้น)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตที่เหมาะสมของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (สำหรับรุ่นที่มีพอร์ต DP เท่านั้น) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (สำหรับรุ่นที่มีพอร์ตเสียงเข้าเท่านั้น) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของจอภาพและคอมพิวเตอร์เข้ากับเต้ารับที่ผนังใกล้เคียง
4. เปิดหรือปิดการตั้งค่าการชาร์จ USB เมื่อปิดเครื่อง เพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB เมื่อปิดเครื่อง (ไม่บังคับ)

ตัวควบคุมภายนอก

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos módot jerzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3 Bemenet gomb A bemeneti forrósk öktzi ványtsra szolgál.
4	Navigációs/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használja vezérólggombkét a kivánt funkció kijelölésère. Nyomja meg üjra a kijelöl element kiválasztásához.

ข้อกำหนดและหมายเหตุด้านความปลอดภัย

หมายเหตุ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎข้อบังคับ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

หมุนหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2014/30/EU เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2014/35/EU เกี่ยวกับอุปกรณ์ไฟฟ้าแรงดันต่ำ คำสั่ง 2011/65/EU เกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

ห้ามยกจอภาพโดยจับที่ฐาน เพราะอาจทำให้จอภาพเสียหายได้

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดด้านการรบกวนทางแม่เหล็กไฟฟ้า อุปกรณ์นี้ต้องเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ ด้วยสายเคเบิลที่มีฉนวนหุ้มเท่านั้น

หมายเหตุ: อุปกรณ์ต่อพ่วง

ต้องเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดสำหรับอุปกรณ์คลาส B เข้ากับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่เป็นไปตามขีดจำกัดอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

Figyeljen

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

หมายเหตุสำหรับผู้ใช้ในแคนาดา

Ez a B osztályú digitális készülék megfelel a kanadai NMB-003 szabványnak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható áthúzott szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Szines	TFT LCD
	Méret 27"W (69 cm)
	Képpontmérét 0,311 mm (vizszintes) x 0,311 mm (függöleges)
	Fényerő	250 cd/m2(jelémző)
	Kontraszt Max. 100 000 00D:1 (ACM)
	Betekintési szög	178" (vizszintes) 178" (függöleges) (CR=10)
	Válaszidő 4 ms (G-G)
	Panelltipus IPS
	Víszintes frekvencia	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	Függöleges frekvencia	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Megjelenithető színek 16,7 millió
Videoórajel 174,5 MHz
Maximális felbontás		VGA: 1920 x 1080 60 Hz-enHDMI/DP: 1920 x 1080 75 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapcsolt állapot 26 W
	Alvó állapot 0,5 W
	Kikapcsolt állapot 0,3 W
Bemeneti csatlakozó		D-SubHDMI (csak a HDMI bemenettel rendelkező tipusnal)DP (csak a DP bemenettel rendelkező tipusnal)
Bemeneti videojel		Analóg: 0,7 Vp-p (normál, 75 OHM, positivHDMI (csak a HDMI bemenettel rendelkező tipusnal) (optional)DP (csak a DP bemenettel rendelkező tipusnal) (optional)
Hangszörök		2 W x 2 (Csak az audiobemenetell rendelkező tipusok esetén) (Optional)
USB-csatlakozó		USB 3.0 x 4 (Optional)
Maximális képernyömérét		Víszintesen: 597,88 mmFüggölegesen: 336,31 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonatkozó kõvetelmények:		Mūkódési hòmér séklet: 0-40 °CTárolás hòmér séklet: -20-60 °CMūkódési pàratartalom: 20-80%
Méretek		612,3 (szé) x 401,1 ~ 521,1 (ma) x 259,79 (mé) mm
Tömeg (nettó)		7,88 kg (nettó)
Mechanical jellemző		Dóles: -5' és +25' között (Csak a készülék legmagasabb pontján mérhető 25 fokos dölleszög)Effordulás: -45' és +45' közöttMagasságbeallitás: 0-120 mmEffordlthato: -90' és +90' közöttLevehető talp:lagen
Külső kezelöszerrek	Kapcsoló/gombok	Bekapsológomb1. gyorsgomb2. gyorsgomb
	Funkciók	KontrasztFényerőSöét elénkitéseKék fény*ACM be/kiSzuper élességVíszintes pozićio (csak az anlog bemenetú tipuson)Függöleges pozićio (csak az anlog bemenetú tipuson)Örajel (csak az anlog bemenetú tipuson)Fókusz (csak az anlog bemenetú tipuson)Automaticus konfigürácio (csak az anlog bemenetú tipuson)GammaSzinhömér sékletMódoksRGBSzükreámaryalatos mód6 tengelyes teliteltség6 tengelyes szinámyalatKilépés
A műszaki adatok tipuskonténts/Vagy régiónkét altérdők lehetnek.

Az Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyvek és egyéb dokumentumok.

*A "Standard" alapbeállítást a TUV Rheinland ellenőrizte, és megfelel a TUV Rheinland "Alacsony kék fény (Hardveres megoldás)" szabvány előírásainak és a TUV Eyesafe Display (Szemvédő kijelző) tanúsítványnak.

Οδηγός χρήσης για την οθόνη LCD Acer (OFE)

Σημαντικές οδηγίες ασφαλείας

Αυτά είναι προεκτυπωμένα σχόλια.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διάλυτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ห้ามเขย่าและห้ามใช้โดยไม่มีผู้ดูแล เก็บไว้ในตู้หรือในกล่อง
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ. Η Acer δεν φέρει ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί από τη χρήση καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
6. Μην τοποθετείτε την οθόνη LCD κοντά σε τζάκι. Η έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει ζημιά στην οθόνη.
8. ผู้ปฏิบัติงานต้องอ่านและทำความเข้าใจคู่มือการใช้งานก่อนเริ่มปฏิบัติงาน ผู้ปฏิบัติงานต้องสวมใส่อุปกรณ์ป้องกันส่วนบุคคลที่เหมาะสมตามข้อกำหนดทางเทคนิค
9. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
10. อนุมัติให้ดำเนินการและปรับปรุงเทคนิคให้เหมาะสม โดยพิจารณาตามข้อกำหนดที่เกี่ยวข้อง

การกดปุ่มหรือการสัมผัสหน้าจอ LCD อาจทำให้เกิดความเสียหายได้ ควรหลีกเลี่ยงการกระแทกหรือการกดแรงๆ บนหน้าจอ LCD หรือบริเวณรอบๆ หน้าจอ

Προσαρτήστε την οθόνη στη βάση

1. Βγάλτε τη βίδα ή τη συσκευασία.
2. ชี้ไปที่มุม α และ β ตามลำดับ (ดูคำอธิบายด้านล่าง)
3. Περιστρέψτε δεξιόστροφα για να ασφαλίσει. Βεβαιωθείτε ότι η βάση έχει ασφαλίσει πάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)
4. อุปกรณ์ที่ 3 ใช้สำหรับป้องกันมุมที่เกิดจากการเชื่อมหรือการตัดแต่ง (สำหรับการใช้งานเพิ่มเติม)

Σύνδεση της οθόνης σε υπολογιστή

1. ตรวจสอบให้แน่ใจว่าได้ปิดและถอดปลั๊กเครื่องคอมพิวเตอร์ก่อนทำความสะอาด
2. 2-1 Σύνδεση καλωδίου βίντεο

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλα εισόδου HDMI)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το ένα άκρο του καλωδίου HDMI στην υποδοχή της οθόνης και συνδέστε το άλλο άκρο στην υποδοχή του υπολογιστή.

2-3 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP) (προαιρετικό)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο DP στον υπολογιστή.

1. Συνεστώ το καινιό χου. (μόνο οντεο ιίο οδού χου) (Προαιρετικό)
2. Τοποθετήστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας του οθόνης.
4. Ενεργοποίηση/απενεργοποίηση για τη θύρα USB εκκίνησης διακόπτης λειτουργίας για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία θύρας USB εκκίνησης διακόπτης λειτουργίας. (Προαιρετικό)

Εξωτερικά στοιχεία ελέγχου

Ap. Στοχείο Περιγαφή
1	Κουμπί/ένδειξηλειουργίας Ευργοποίει/ατένργοποίει Αγνόνη. Μτιλεχρωμα Αντοδεικυύει τροφόδσια με ρεύμα. Μτορτοκαι λχρωμα Αντοδεικυύει λειουργία αναμονής/εξοικονόμιαση ευργείας.
2	Πλήκτρο 1, 2Κουμπία Παπήσετη γίαν ευργοποίησετη Μλειουργία Πλήκτρων καθορισμένων αἰτό Φρήση.
3	Κουμπί εἰσόδου Παπήσετη γίανλλαγή μεταξύ των πηγών εἰσόδου.
4	Κουμπί Περιήγησης/OK Παπήσετη γίαν ευργοποίησετη Μενού OSD.Στη συνέχεια, μιθορείνενα το χρησιροίηετη ωςΠλήκτρο Κατέωθυνούς γίαν επισημαίνετε κάβε φρόρα τη λειουργία που θέλετε. Παπήσε Εανά γίαν επιλέξετε μία λειουργία.

Κανόνες και προϋποθέσεις ασφαλείας

Εισαγωγή FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστωθεί ότι συμμορφώνεται με τα όρια για ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει εγγύηση ότι δεν θα προκύψουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη ραδιοφωνική ή τηλεοπτική λήψη, γεγονός που μπορεί να διαπιστωθεί με την ενεργοποίηση και απενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνου/τηλεόρασης για βοήθεια.

Δήλωση Συμμόρφωσης CE

Από τις παρούσες, η Acer Inc., δηλώνει ότι η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, της Οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά τον τομέα ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Είσοδοι:

Για να αποφύγετε ενδεχόμενη ζημιά στην οθόνη, μην την τοποθετείτε σε ανώμαλη επιφάνεια.

Είσοδος: Ομοαξονικά καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Είσοδος: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, περιφερειακά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πιθανό να οδηγήσει σε παρεμβολές στη ραδιοφωνική και τηλεοπτική λήψη.

การใช้งานอุปกรณ์นี้ถือว่าไม่เหมาะสมหากผู้ผลิตไม่ได้อนุญาตไว้ อาจทำให้ใบอนุญาตของผู้ใช้ถูกเพิกถอน ซึ่งจำเป็นสำหรับอุปกรณ์ Type IV สำหรับการสื่อสารทางวิทยุ สำหรับการใช้งานผลิตภัณฑ์นี้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณรบกวนใดๆ ที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจทำให้การทำงานที่ไม่พึงประสงค์เกิดขึ้น

ข้อมูลสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การใช้งานอุปกรณ์ไฟฟ้าภายในครัวเรือนในสหภาพยุโรป

ผลิตภัณฑ์นี้และอุปกรณ์เสริมควรกำจัดแยกจากขยะในครัวเรือนทั่วไป เพื่อส่งเสริมการรีไซเคิลวัสดุอย่างยั่งยืน โปรดปฏิบัติตามกฎระเบียบท้องถิ่นและข้อกำหนดในการกำจัดขยะอิเล็กทรอนิกส์และไฟฟ้าอย่างถูกต้อง การแยกและรีไซเคิลผลิตภัณฑ์ที่ใช้แล้วอย่างเหมาะสมจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าการรีไซเคิลจะดำเนินการในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการรีไซเคิลผลิตภัณฑ์ที่ใช้แล้ว โปรดติดต่อสำนักงานท้องถิ่นของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Oθóvη LCD	Σύστημα Μόβγησης	'Éγχρωμη Μόθονη LCD TFT
	Mέγεθος 27"W (69 cm)
	Βίμα pixel	0,311 mm (O) x 0,311 mm (K)
	Φωτεινότητa	250 cd/m2(τυπική)
	Avτίβεηη	100000000:1 μέγ. (ACM)
	Γινία προβαλής	178° (O) 178° (K) (CR = 10)
	Xρόνος ατήκριασης	4 ms (G σε G)
	Τύτος πάνελ	Τέχνολουγία In-Plane Switching
	Ορίζουνια συχόντητa	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Κατακόρμη συχόντητa	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Xρώματα Μόδύνης		16,7 Εκατομμύρία
Σύχνόντητα κουκκίδων 174,5 MHz
Μέγιση Αναλυαη		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
TOTΟθέτηηη και Δεμηλειουργία		VESA DDCCI/DDC2B
Kαταναλωη Πεύματος	Λειουργία ενεργοτοιηης 26W
	Λειουργία αναμονης 0,5 W
	Λειουργία ατενεργοτοιηης	0,3 W
Υποδόχη εἰσδόου		D-SubHDMI (μόνο μοντέλεισδόου HDMI)DP (μόνο μοντέλεισδόου DP)
Σύŋμα βίντεο εἰσδόου		Αναλογίκο: 0,7 Vp-p (τυπικό), 75 OHM, θεικόHDMI (μόνο μοντέλεισδόου HDMI) (προαρετίκό)DP (μόνο μοντέλεισδόου DP) (προαρετίκό)
Ηχελι		2 W x 2 (μόνο μοντέλεισδόου ἡχοι) (προαρετίκό)
USB		USB 3.0 x 4 (προαρετίκό)
Μέγιση μέγεθος Κόνης		Ορίζουνια: 597,88 mmKataκόρμηφ: 336,31 mm
Πηγή διχόος		100-240 V, 50/60 Hz
Περιβαλλοντία ζητηματα		Θερμοκραδία λειουργίας: 0° εύς 40 °CΘερμοκραδία ατοθέκησας: -20° εύς 60 °CYγαδία Λειουργίας: 20% εύς 80%
Διαστάσεις		612,3 (Π) x 401,1 - 521,1 (Y) x 259,79 (B) mm
Βάρος (K. B.)		7,88 kg (καθαρό)
Προδίαραρές μηχανίαμου		Κλίης: -5° εύς +25° (μόνο στο υμηλότερο σημεlio μπρούνν αν προσφερθουν 25 μορες κλίσης γία τη υμνία ανύμωσαςΠεριαρό: -45° εύς +45°Púθμια Μρούς: 0 mm εύς 120 mmΠεριαρό: -90° εύς +90°Antioπιμενη βάŋ: Nai
Εξωτερία στοίχελε έλέγχου	Διακόπης/Kουμία	Κουμίη ΛειουρίαςΠλκόκτο 1Πλκόκτο 2
	Λειουργίες	AvτίβεηηΦωτενόπηταEviloxuη μαρων περίαχωνMtλε φιως*Eveργοτοίησα/atteνεργοτοίηση ACMΕξαρετίκης ευκρίνειαO. Εθέη (μόνο μοντέλον αναλογίκης εἰσδόου)K. Εθέη (μόνο μοντέλον αναλογίκης εἰσδόου)Pολό (μόνο μοντέλον αναλογίκης εἰσδόου)Eπτίαη (μόνο μοντέλον αναλογίκης εielδόου)Autóματη Μηγίη Λειουργία ευρείας Θειαργίας Αναρεματος Μερμοκραδία χρωματος Γάμα Θερμοκραδία χρωματος ΛειουργίεςsRGB Λειουρία κλίμακας γκρίΚαρεμός 6 αξόνων Απόχρωση 6 αξόνων Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση ΑπόχρωσηΩ
Οι προβίαρές ευδέχεταιν διαφέρουν αναλογία με το μοντέλον η/και την περίαγη.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

รุ่นที่ได้รับการรับรอง "Standard" ได้รับการทดสอบ 6 ครั้งโดยองค์กร TÜV Rheinland และเป็นไปตามข้อกำหนด Low Blue Light (Hardware Solution) ของมาตรฐาน TÜV Rheinland และการรับรอง Eyesafe Display

คำแนะนำเริ่มต้นใช้งานอย่างย่อ (Quick Start Guide – QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. สำหรับการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าค่าพิกัดทางไฟฟ้าของจอภาพของคุณเหมาะสมกับการใช้งานกับไฟฟ้ากระแสสลับที่มีในพื้นที่ของคุณ

ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ - ห้ามฉีดของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง - บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้เสียหายอย่างรุนแรง
2. อย่าให้หน้าจอ LCD ถูกแรงกด แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ในสภาพแวดล้อมที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
5. ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
6. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
7. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. เลือกจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรู โดยใช้เหรียญหรือไขควง (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายสัญญาณภาพ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสาย Audio (เฉพาะรุ่นที่มีพอร์ต Audio) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. หากต้องการเปิด/ปิดฟังก์ชันการชาร์จผ่าน USB ให้เลือก Power-off USB charge ON/OFF (อุปกรณ์เสริม)

ตัวควบคุมภายนอก

C. รายการ คำอธิบาย

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlacidla aktivujete funkciu klávesovej skratky predvolenú použivatelom.
3	Tlačidlo Vstup	Stlačením tlacidla prepnite vstupné zdroje.

ปุ่มทิศทาง/ปุ่มยืนยัน

กดปุ่มเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มทิศทางเพื่อเลือกฟังก์ชันที่ต้องการ กดปุ่มอีกครั้งเพื่อยืนยันการเลือก

ข้อกำหนดและคำเตือนด้านความปลอดภัย

คำเตือนจาก FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในพื้นที่ที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากเครื่องรับ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องตามคำสั่งของสหภาพยุโรป

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อป้องกันความเสียหาย ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนดเกี่ยวกับ EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่ออุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เข้ากับอุปกรณ์นี้เท่านั้น การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์นี้ที่ได้รับจาก Federal Communications Commission (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ไม่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณควรนำอุปกรณ์ที่ไม่ใช้แล้วไปส่งที่จุดรวบรวมขยะที่กำหนดเพื่อนำไปรีไซเคิลเป็นขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ไม่ใช้แล้วเมื่อสิ้นอายุการใช้งานจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่ามีการรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ไม่ใช้แล้วเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD Panel	Druh monitora Farebný T'FT LCD
	Velkost'	27"W (69 cm)
	Rozstup bodov 0,311 mm (H) x 0,311 mm (V)
	Jas	250 cd/m2 (charakteristický)
	Kontrast 10000000:1 Max (ACM)
	Pozorovacú uhol 178° (H)	78° (V) (CR = 10)
	Doba odozvy 4 ms (G ku G)
	Typ panela IPS
	Horizontálna frekvencia	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Vertikálna frekvencia	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov 174,5 MHz
Maximálne Rozlügen		VGA: 1920 x 1080 pri 60 HzHDMI/DP: 1920 x 1080 pri 75 Hz
Technología Plug & Play VESA DDCCI/DDC2B
Spatreba energia	Režim zapnutia 26 W
	Režim spänku 0,5 W
	Režim vypnutia 0,3 W
Vstrupý konektor		D-SubHDMI (iba model so vystupom HDMI)DP (iba model so vystupom DP)
Vstrupý signál videa		Analogový: 0,7 Vp-p ( standardne), 75 OHM, cladnéHDMI (iba model so vystupom HDMI) (volitefné)DP (iba model so vystupom DP) (volitefné)
Reprodukty		2 W x 2 (iba model so vystupom Audio) (volitefné)
USB USB 3.0 x 4 (volitefné)
Maximálna veilkost' obrazovky		Horizontálne: 597,88 mmVertikálne: 336,31 mm
Zdroj napájania 100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádková teplata: 0 až 40 °CTeplota skladovania: -20 až 60 °CTepláková vlhkest: 20 % až 80 %
Rozmery		612,3 (§) x 401,1 - 521,1 (v) x 259,79 (h) mm
Hmotnost' (netto)		7,88 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +25° (iba v majyšom bode možno ponúknut' 25 stipřov zaklopenia pre uhol elevácie)Otáčanie: -45° až +45°Nastavenie vyský: 0 mm až 120 mmVyklápanie: -90° až +90°Odpóltehný stojan: ÅnO
Vonkajšie ovládače	Prepínač/Tlačidlá	Tlacidlo zapnutiaTlacidlo klávesovej skratky 1Tlacidlo klávesovej skralky 2
	Funkcie	KrontrastJasZvýraznenie ČernejModré svetlo*Zapnúč/vypnúč' ACMZvýšená ostrostHorizontálna poloha (iba pre model s analógový mvestupom)Vrklápanie (iba pre model s analógový mvestupom)Hodiny (iba pre model s analógový mvestupom)Ohnisko (iba pre model s analógový mvestupom)Automatický zdrojŠirokouhlePriradenie kláv. skratiekZap./vyp. DDC/CIUrovně cienej na HDMIRežim rychleho spusteniaNabijanie USB pri vypnutiInformácie o displejiObnovit větky nastaveniaUkončit'
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

คุณสามารถดูคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

การตั้งค่าเริ่มต้น "Standard" (มาตรฐาน) ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "การลดแสงสีฟ้า (โซลูชันฮาร์ดแวร์)" และได้รับการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer อย่างรวดเร็ว

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีระดับแรงดันไฟฟ้าที่เหมาะสมกับแหล่งจ่ายไฟ AC ที่มีอยู่
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดจอภาพอย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนจอภาพหรือฝาหลังโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับจอภาพ LCD หรือฝาหลัง
6. Acer จะไม่รับผิดชอบต่อความเสียหายอันเป็นผลมาจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. อย่าให้แรงกดกับจอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวรได้
8. ห้ามถอดฝาหลังและห้ามซ่อมแซมอุปกรณ์ด้วยตนเอง การตรวจสอบทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กทั้งหมดออกจากจอทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายไฟของจอสำหรับสัญญาณ PC หรือแท็บเล็ตชำรุดหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอต้องโดนฝน
12. จอ LCD หรือฝาหลังเสียหาย

การติดตั้งจอบนขาตั้ง

1. นำจอออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับจอ (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าขาตั้งล็อกเข้ากับจอแน่นแล้ว (สำหรับบางรุ่น)
4. ยึดขาตั้งเข้ากับจอโดยหมุนสกรูด้วยไขควงหรือเครื่องมือที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดหน้าจอ และถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ 2.2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งหน้าจอและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งหน้าจอและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของหน้าจอ และเชื่อมต่อปลายอีกด้านหนึ่งของสายเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าทั้งหน้าจอและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของหน้าจอเข้ากับเต้าเสียบที่ด้านหลังของหน้าจอ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และหน้าจอเข้ากับเต้าเสียบที่อยู่ใกล้เคียง
4. เลือก เปิด/ปิดการชาร์จ USB เพื่อเปิดหรือปิดใช้งานฟังก์ชันการชาร์จ USB (อุปกรณ์เสริม)

ปุ่มภายนอก

หมายเลข รายการ คำอธิบาย

1	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strombesparende tilstand.
2	Genvej 1, 2 knapper	Tryk for at aktivere brugerdefineret genvejsfunktion.
3	Indgangsknap Tryk for at skifte indgangskilde.

4

ปุ่มนำทาง-OK

กดเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มนำทางเพื่อไฮไลต์ฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อยืนยันการเลือก

กฎและข้อกำหนดด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามมาตรา 15 ของกฎ FCC ขีดจำกัดเหล่านี้กำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

ยกจอภาพโดยจับที่ฐานเพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ภายนอก

เฉพาะอุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก FCC (Federal Communications Commission) ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อ 15 ของกฎข้อบังคับของ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ถูกกำจัดร่วมกับขยะในครัวเรือนอื่นๆ แต่เป็นความรับผิดชอบของคุณที่จะกำจัดอุปกรณ์โดยนำไปส่งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกนำกลับมาใช้ใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาล บริษัทกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-panel	Driversystem TFT farve	LCD
	Størrelse 27"W (69 cm)
	Pixelafstand: 0,311 mm	(H) x 0,311 mm (V)
	Lysstyrke 250 cd/m2 (typisk)
	Kontrast 100000000:1	Maks. (ACM)
	Betragtningsvinkel 176° (H) 178° (V) (CR=10)
	Svartid 4 ms (G til G)
	Paneltype IPS (In-Plane)	Switching)
	H-frekvens	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvens	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Skærmfarver 16,7 millionaire
Pixelfrekvens 174,5 MHz
Maksimal oploning		VGA: 1920 x 1080 ved 60 HzHDMI/DP: 1920 x 1080 ved 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromforbrug	Tændt tilstand 26 W
	Slumretilstand 0,5 W
	Slukket tilstand 0,3 W
Indgangsstik		D-SubHDMI (kun model med HDMI-indgang)DP (kun model med DP-indgang)
Videoindgangssignal		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (kun model med HDMI-indgang) (ekstraudstyr)DP (kun model med DP-indgang) (ekstraudstyr)
Hojttalere 2 W x 2 (kun model med lydindgang) (ekstraudstyr)
USB		USB 3.0 x 4 (ekstraudstyr)
Maksimal skærmstørrelse		Vandret: 597,88 mmLodret: 336,31 mm
Stromkilde		100-240 V, 50/60 Hz
Miljohensyn		Driftstemperatur: 0° til 40°COpbevaringstemp.: -20° til 60°CLuftfughtigved drift: 20 % til 80 %
Mäl		612,3 (B) x 401,1 ~ 521,1 (H) x 259,79 (D) mm
Vægt (N. W.) 7,88 kg (netto)
Funktionsspecifikationer		Hældning: -5° til +25° (der kan kun opnäs en bagudvendt hældning på 25 grader i den hoogeste position)Drejning: -45° til +45°Hojdeindstilling: 0 mm til 120 mmDrejetap: -90° til +90°Aftagelig fod: Ja
Udvendige knapper	Knapper	Tænd/sluk-knapGenvej 1Genvej 2
	Funktioner	KontrastLysstyrkeMorkeforstærkningBlåt lys*ACM Til/FraSuper skarphedH.-position (kun model med analog indgang)V.-position (kun model med analog indgang)Ur (kun model med analog indgang)Fokus (kun model med analog indgang)Automaticisk konfiguration (kun model med analog indgang)GammaFarvetemperaturTilstandesRGBGråskala-tilstand6-akset mætning6-akset nuance	IndgangMenu/Navigations/OKLydstyrkeLydlosovergearAdaptive-SyncSprogOSD-timeoutGennemsigtighedOSD-lasIndgangAutomatisk kildeBred tilstandTildeling af genvejstADDC/CI Til/FraHDMI sort niveauHurtig opstartDeaktiver USB-opladningOplyninger om skermNulstil alle indstellingerAfslut
Specifikationerne kan variere afhängigt af model og/eller region.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่ามาตรฐาน "Standard" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "Low Blue Light (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

คู่มือการติดตั้งจอภาพ LCD ของ Acer ฉบับย่อ

คำแนะนำด้านความปลอดภัยที่สำคัญ

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. ถอดจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตในสถานการณ์ต่อไปนี้:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย.
12. มีของเหลวกระเด็นใส่จอ LCD หรือจอภาพถูกฝน.
13. จอ LCD หรือตัวเครื่องเสียหาย.

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์.
2. ติดตั้งขาตั้งเข้ากับฐาน (ในบางรุ่น).
3. ล็อกโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าส่วนฐานล็อกเข้ากับขาตั้งแล้ว (ในบางรุ่น).
4. ติดตั้งส่วนฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยวัตถุแบน (เช่นไขควง) หรือเหรียญที่เหมาะสม (ในบางรุ่น).

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดเครื่องจอภาพและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ.
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์.

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องเสียบไฟที่ด้านหลังของจอภาพ
3. เสียบปลั๊กไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง
4. คุณสามารถเปิดหรือปิดฟังก์ชันการชาร์จ USB เมื่อปิดเครื่องได้ โดยเลือกที่เมนู ปิดเครื่อง แล้วเลือก ชาร์จ USB (อุปกรณ์เสริม)

อุปกรณ์ควบคุมภายนอก

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee näytönn virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytkettnä.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Pikanäppäin 1,2painiketta	Painamalla pikanäppäintä voit käytäkkättään märättemää pikanäppäintointoiminta.
3	Tulo-painike	Painamalla painiketta voit vaihtaa tulolähdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ (ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดเครื่อง) ผู้ใช้ควรแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งดังต่อไปนี้:

• ปรับทิศทางหรือตำแหน่งของเสาอากาศรับสัญญาณ
• ย้ายเครื่องรับและอุปกรณ์ให้ห่างกันมากขึ้น
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานแล้วในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์ที่ปรากฏบนตัวเครื่องหรือบรรจุภัณฑ์หมายความว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป หน้าที่ของคุณคือนำอุปกรณ์ที่เลิกใช้งานแล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าที่กำหนดไว้เพื่อนำไปรีไซเคิล การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้งานแล้วจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่เลิกใช้งานแล้วเพื่อรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น ศูนย์รีไซเคิล หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD-paneleli	Ohjausjärestelmä TFT Color LCD
	Koko 27"W (69 cm)
	Pikseliväli	0,311 mm (V) x 0,311 mm (P)
	Kirkkaus	250 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 4 ms (G/G)
	Paneellityppi in-Plane Switching (IPS)
	H-taajuus	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	V-taajuus	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Näytövärit 16,7 miljoonaa
Pistekellotaajuus 174,5 MHz
Enimmäistarkkuus		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus	Päälää 26 W
	Lepotila 0,5 W
	Pois 0,3 W
Tulolitäntä		D-SubHDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videotulosignaali		Analoginen: 0,7 Vp-p (standardi), 75 OHM, positivinenHDMI (vain HDMI-tulomalli) (valinnainen)DP (vain DP-tulomalli) (valinnainen)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen)
USB USB 3.0 x 4 (valinnainen)
Näytöruudun enimmäskoko		Vaakasuora: 597,88 mmPystysuora: 336,31 mm
Virtualhde 100-240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 0-40 °CVarastointilampötila: -20+60 °CIlmankosteus: 20-80 %
Mitat 612,3 (L) x 401,1 ~ 521,1 (K) x 259,79 (S) mm
Paino (netto)		7,88 kg (netto)
Mekanism tiedot		Kallustus: -5°-25° (kaltevuuskulman 25 steen kallustus on mahdollinen vain korkeimmasa pisteessä)Kiertó: -45°-45°Korkeunden säätö: 0-120 mmNivelöinti: -90°-90°Irlrotettava jalusta: Kylå
Ukoidet ohjauslaitteet	Vaihto/painikkeet	VirtapainikePikanäppäin 1Pikanäppäin 2
	Toiminnot	KontrastiKirkkausMustan vahvistusSininen valo*ACM Päällä/Pois päältasuperterävyssVaakasiäjinti (vain analoginen tulomalli)Pystysiäinti (vain analoginen tulomalli)Taajuus (vain analoginen tulomalli)Tarkennus (vain analoginen tulomalli) Autom. asetukset (vain analoginen tulomalli)GammaVärin lampaïsytsTilatsRGBHarmaaävytila6-aksel. satur.6-aksel. savy
Teknisitet saattavat vaildella mallin ja/tai alueen mukaan.

คู่มือผู้ใช้และเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer มีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีกำลังไฟฟ้าเพียงพอที่จะทำงานกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟ ฉีดน้ำยาทำความสะอาดชนิดอ่อนลงบนผ้า แล้วเช็ดจอภาพอย่างเบามือ ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง
3. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากน้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. ห้ามวางจอ LCD ใกล้หน้าต่าง หากจอสัมผัสกับฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรง
6. ห้ามกดที่จอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง ช่างเทคนิคที่ได้รับอนุญาตควรดำเนินการบำรุงรักษาทุกประเภท
8. ควรเก็บจอ LCD ในห้องที่มีอุณหภูมิ -20° ถึง 60° C (-4° ถึง 140° F) หากเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้ อาจทำให้เกิดความเสียหายถาวร
9. คุณต้องถอดจอออกทันทีและโทรหาช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
10. สายสัญญาณจากจอไปยังพีซีชำรุดหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอสัมผัสกับฝน จอ LCD หรือตัวเครื่องเสียหาย

วิธีติดจอเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งฐานเข้ากับขาจอ (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกเข้ากับขาจอแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาจอโดยหมุนสกรูด้วยไขควงหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

วิธีเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่ใกล้เคียง
4. ปิดการชาร์จ USB: เลือก ปิด/เปิด เพื่อเปิดหรือปิดใช้งานฟังก์ชันปิดการชาร์จ USB (อุปกรณ์เสริม)

ตัวควบคุมภายนอก

หมายเลข | ส่วนประกอบ | คำอธิบาย

1	Strømknapp/ -indikator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/ strømsparingsmodus.
2	Hurtigtast 1, 2 knapper	Trykk for Å aktivere brukerdefinert hurtigtastfunksjon.

3 ปุ่มอินพุต: กดเพื่อสลับระหว่างแหล่งอินพุต

4

ปุ่มนำทาง/ปุ่มตกลง

กดเพื่อเปิดเมนู OSD จากนั้นใช้ปุ่มเป็นปุ่มควบคุมเพื่อเลือกฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อยืนยันการเลือก

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอแสดงผล LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอแสดงผล ห้ามยกจอโดยจับที่ฐานจอ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจาก Federal Communications Commission ถูกเพิกถอน

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ชาวแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วจากผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์แสดงว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่เป็นความรับผิดชอบของคุณที่จะต้องกำจัดอุปกรณ์โดยนำไปส่งที่จุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บรวบรวมแยกและการนำอุปกรณ์ที่ใช้แล้วกลับมาใช้ใหม่ ณ เวลาที่กำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพและสิ่งแวดล้อม หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการเก็บขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-panel	Kjøresystem TFT farge-LCD
	Storrelse 27"W (69 cm)
	Pikselmål 0,311 mm (H) x 0,311 mm (V)
	Lysstyrke	250 cd/m2(typisk)
	Kontrast 100 000 000:1 maks. (ACM)
	Synlig vinkel 178° (H) 178° (V) (CR=10)
	Responsid 4 ms (G til G)
	Paneltype IPS (In-Plane) Switching)
	H-frekvens	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvens	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Visningsfarger 16,7 millionaire
Punktklokke 174,5 MHz
Maksimal opplossning		VGA: 1920 x 1080 ved 60 HzHDMI/DP: 1920 x 1080 ved 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromforbruk	På-modus 26 W
	Hvilemodus 0,5 W
	Av-modus 0,3 W
Inngangskobling		D-SubHDMI (bare modell med HDMI-inngang)DP (bare modell med DP-inngang)
Signal for videoinngang		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (bare modell med HDMI-inngang) (tilleggsutsty)DP (bare modell med DP-inngang) (tilleggsutsty)
Høytalere 2 W x 2 (bare modell med lydinngang) (tilleggsutsty)
USB USB 3.0 x 4 (tilleggsutsty)
Maksimal skjermstørrelse		Horisontalt: 597,88 mmVertikalt: 336,31 mm
Stromkilde		100-240 V, 50/60 Hz
Miljømessige hensyn		Driftstemp.: 0° til 40 °CLagringstemp.: -20° til 60 °Criftsfuktighet: 20 % til 80 %
Mäl		612,3 x 401,1 ~ 521,1 x 259,79 mm (B x H x D)
Vekt (n.v.)		7,88 kg (nett.)
Spesifikasjoner for mekanisme		Helling: -5° til +25° (bare på det høyeste punktet kan 25 graders helling bakover+vare mulig for høydevinkelen) Dreemiekanisme: -45° til +45°Høydejustering: 0 mm til 120 mmAkse: -90° til +90°Avtakbart fotstativ: Ja
Eksterne kontrollere	Bryter/knapper	StromknappHurtigtast 1Hurtigtast 2InngangMeny/Navigasjons/OK
	Funksjoner	KrontratslystrykeSvart fremhevingBlätt lys*ACM av/pasuper skarphetH. posisjon (bare modell med analog ingang)V. posisjon (bare modell med analog ingang)Klokke (bare modell med analog ingang)Fokus (bare modell med analog ingang)Auto. konfigurasjon (bare modell med analog ingang)GammaFargetemperaturModusersRGBGrätonemodusMethning ved 6-akseFargetone ved 6-akseInkodals Inngang
Spesifikasjonene varierer avhengig av modell og/eller region.

ค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "Standard" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน TÜV Rheinland เรื่อง "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" และการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีระดับพลังงานที่เหมาะสมกับไฟ AC ที่มีอยู่ในตำแหน่งของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กสายไฟ
3. ชุบผ้าที่ไม่เป็นขุยด้วยน้ำยาทำความสะอาดที่ไม่มีแอลกอฮอล์ แล้วเช็ดหน้าจอเบา ๆ อย่าฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพอาจเสียหายร้ายแรงได้หากโดนฝน ความชื้น หรือแสงแดด
6. อย่ากดแรงบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
7. อย่าเปิดฝาเครื่องหรือพยายามซ่อมแซมด้วยตัวเอง การบำรุงรักษาทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ผ่านการรับรอง
8. เก็บจอภาพ LCD ในอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
9. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
10. หากสายสัญญาณจอภาพ-คอมพิวเตอร์สึกหรอหรือเสียหาย
11. หากมีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน
12. หากจอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอบนฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (ในรุ่นที่เลือก)
3. ล็อคโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าฐานวางบนขาตั้งแล้ว (ในรุ่นที่เลือก)
4. ใช้ไขควงปากแบนหรือเหรียญหมุนสกรูเพื่อยึดฐานเข้ากับขาตั้ง (ในรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กสายไฟของคอมพิวเตอร์
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่

b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. กดปุ่มชาร์จ USB ปิดเพื่อเปิด/ปิดฟังก์ชันชาร์จ USB ขณะปิดเครื่อง (อุปกรณ์เสริม)

การควบคุมภายนอก

Numara	Öğe	Açıklama
1	Güçduğmesi/göstergesi	Monitör,uçar/kapatır. Mavi, acıkoldugu,gösterir. Kehribargeni,bekleme/güçtasarrufu modundaoldugu,gösterir.
2	Kılıyol 1,2duğmeleri	Kullanı tanımlı kılıyol,islevinietkinleşirmek,isinbasın.
3	Gi	Giris kaynaklıarasında gecis,yapmakiç basın.Ş üşmesi
4	Gezinme/Tamamduğmesi	OSD menüsunu etkinleşirmek,isinbasınve ardınandan istenen,isvi vurgulamaküzere yönendirme tuşu olarak kullanı.Seçim girmek,isin tekrarbasın.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อกำหนดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ข้อกำหนดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

ด้วยเอกสารนี้ Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ซึ่งกำหนดกรอบสำหรับการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

คำเตือน: เพื่อป้องกันจอภาพเสียหาย ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามข้อกำหนดของคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนกับเครื่องรับวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎข้อบังคับของ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์คลาส B นี้เป็นไปตามข้อกำหนดของ Canadian ICES-003

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของมาตรฐาน NMB-003 ของแคนาดา

การทิ้งอุปกรณ์ในประเทศสมาชิกสหภาพยุโรปโดยผู้ใช้ในครัวเรือน

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ ควรนำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์เพื่อนำไปรีไซเคิล การแยกทิ้งและการรีไซเคิลผลิตภัณฑ์ของคุณอย่างเหมาะสมจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ โปรดติดต่อสำนักงานเทศบาลท้องถิ่น หน่วยงานบริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD Panel	Sürucu Sistemi TFT Renkli LCD
	Boyut 27"W (69 cm)
	Piksel Araişi	0,311 mm (Y) x 0,311 mm (D)
	Parlaklik	250 cd/m2 (Tipik)
	Kontrast 100.000.000 Maks (ACM)
	Görülebilir Aci178° (Y) 178° (D) (CR=10)
	Tepki Süresi 4 ms (G - G)
	Panel Tırū In-Plane Switching
	Yatay Frekans	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Dikey Frekans	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock 174,5 MHz
Maksimum Çozünurlük		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Tek ve Kullan VESA DDCCI/DDC2B
Güç Tüketimi	Açık Mod 26 W
	Uyku Modu 0,5 W
	Kapali Mod 0,3 W
Giri Şağlayıcişi		D-SubHDMI (Sadece HDMi Girisi Model)DP (Sadece DP Girisi Model)
Giri Şevesi Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, PoztifHDMI (Sadece HDMi Girisi Model) (Isteşige seks)DP (Sadece DP Girisi Model) (Isteşige seks)
Hopari Lorler		2 W x 2 (Sadece Ses Girisi Model) (Isteşige seks)
USB		USB 3.0 x 4 (Isteşige seks)
Maksimum Ekran Büyükkıngü		Yatay: 597,88 mmDikey: 336,31 mm
Güç Kaynaya		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalışma Sıcakkıngı: 0° - 40°C Saklama Sıcakkıngı: -20° - 60°CÇalışma Nem Araiği: %20 - %80
Boyutlar		612,3 (G) x 401,1 - 521,1 (Y) x 259,79 (D) mm
Aşkık (Net)		7,88 kg (net)
Mekanizma Teknik Özellikleri		Eşimi: -5° - +25° (Yükselme-SAci:içın sadece en yüksel nektada 25 derecelik yaslanma sunulabilir)Dönşü: -45° - +45°Boy ayarlamasi: 0 mm - 120 mmPivot: -90° - +90°Ayrlabilir ayak noktası: Evet
Harici konntroller	Anahter/Dügmeler	Güç DüşmesiKisayol 1Kisayol 2GirgisMenu/Gezinme/Tamam
	Islevler	KontrastParlakkılcıSiyah GüçlendirMavi İsk*ACMA/KAPAMASuper NetlikYatay Konum (sadece Analog girisi model)Dikey Konum (sadece Analog girisi model)Saat (sadece Analog girisi model)Odak (sadece Analog girisi model)Oto. Yapilandirma (sadece Analog girisi model)GammaRenk SıcakkılgıModiarsRGBGri Tonlama Modu6eks. Doğun.6eks. TonGüç Kapali USB ŞarıEkran BiligiSunr Ayarlısı SifrlaÇişisTeknik özkillikler, modele ve/veya bölgeye,gäredeğ,isiklik,gisterir.

คุณสามารถค้นหาคู่มือผู้ใช้และเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่า "มาตรฐาน" เริ่มต้นได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" และการรับรอง "จอภาพที่ไม่เป็นอันตรายต่อดวงตา" ของ TÜV Rheinland

คู่มือเริ่มต้นใช้งานอย่างย่อสำหรับจอภาพ LCD Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบว่าจอภาพมีพารามิเตอร์ทางไฟฟ้าที่สอดคล้องกับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. ห้ามกดแรงบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องนี้ด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20°C ถึง +60°C (-4°F ถึง +140°F) การเก็บจอภาพนอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
11. ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ขาดหรือชำรุด มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องชำรุด/เสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งโดยใช้สกรู โดยใช้ปีกที่ติดมาให้หรือเหรียญที่เหมาะสม (สำหรับรุ่นที่เลือก)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง
4. เลือก Power-off USB charge ON/OFF (การชาร์จ USB ขณะปิดเครื่อง เปิด/ปิด) เพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB ขณะปิดเครื่อง (อุปกรณ์เสริม)

อุปกรณ์เสริม

ปุ่มควบคุมภายนอก

Nr. Element Descriere
1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsași pentru a activa functția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta înțre sursele de intrare.
4	Butonul Navi/OK	Apăsași pentru a activa meniul OSD, apoi utilizati-1 ca tastă direcțională pentru a evidenția functția dorită. Apăsași din nou pentru a introduze o seleție.

ข้อควรระวังเกี่ยวกับข้อกำหนดและความปลอดภัย

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea 15. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Condiții de funcționare

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่สามารถกำจัดร่วมกับขยะในครัวเรือนอื่นๆ ได้ แต่คุณมีหน้าที่นำผลิตภัณฑ์ที่เลิกใช้แล้วไปส่งที่จุดรวบรวมขยะที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้แล้วเมื่อกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าผลิตภัณฑ์จะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่เลิกใช้แล้ว โปรดติดต่อสำนักงานท้องถิ่นในเมืองของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 27"W (69 cm)
	Pas pixeli 0,311 mm (H) x 0,311 mm (V)
	Luminozitàrate	250 cd/m2 (tipic)
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de räspuns 4 ms (G - G)
	Tip panou In-Plane Swatching - IPS
	Frecventa ortonlalä	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frecventa verticalà	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Culori affièrate 16,7 Miloane
Frecventa de ceas 174,5 MHz
Rezoluţie maximă		VGA: 1920 x 1080 la 60 HzHDMI/DP: 1920 x 1080 la 75 Hz
Tip plug & play VESA DDCCI/DDC2B
Putere absorbită	Modul Pornit 26 W
	Modul Repaus 0,5 W
	Modul Oprit 0,3 W
Conector de intrare		D-SubHDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4 (optional)
Dimensiune maximă ecran		Orontală: 597,88 mmVerticală: 336,31 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temp. de fonctionare: 0 ° - 40 °CTemp. de depositare: -20 ° - 60 °CUmiditate in timpul fonctionarii: 20% - 80%
Dimensiuni		612,3 (l) x 401,1 - 521,1 (h) x 259,79 (a) mm
Masa (netă)		7,88 kg (net)
Specificații privind mecanismul		Inclinarre: -5° - +25° (Numai in punctul cel mai inalt unghiul de ridicare poate fi de 25 grade inclinarre)Rotire: -45° - +45°Regiarea Inalilimi: 0 mm - 120 mmPivotare: -90° - +90°Suport cu picor detaşabili: Da
Comenzi exteme	Comutator/butoane	Buton de alimentareTasta rapidă 1Tasta rapidă 2
	Functi	ContrastLuminozitàrateAmplificare negruLumină albastrá*ACM Pornit/OpritClaritate superioaràPoziţie orontală (numai la modelul cu intrare analogica)Poziţie verticală (numai la modelul cu intrare analogica)Ceas (numai la modelul cu intrare analogica)Focalare (numai la modelul cu intrare analogica)Configurare automată (numai la modelul cu intrare analogica)GamăTemperatură culoareModuri sRGBMod Tonuri de griSaturaţie pe 6 axeNuante pe 6 axe
Specifications variază în functie de model și/sau de regiune.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน TÜV Rheinland "ลดแสงสีฟ้า (โซลูชันฮาร์ดแวร์)" และการรับรอง TÜV Eyesafe Display

คู่มือการติดตั้งอย่างรวดเร็วสำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

กรุณาอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. เพื่อตั้งค่าจอภาพ LCD ของคุณ: โปรดทราบว่าจอภาพของคุณได้รับการออกแบบมาสำหรับการทำงานกับแหล่งจ่ายไฟกระแสสลับในภูมิภาคของคุณ
2. ถอดปลั๊ก LCD มอนิเตอร์ และถอดสายเคเบิลออกจากหน้าสัมผัส
3. กดปุ่มทำความสะอาดโดยไม่ต้องใช้น้ำยาทำความสะอาดบนพื้นผิว แล้วเช็ดจออย่างระมัดระวัง อย่ากดหรือขีดข่วนพื้นผิวของจอหรือตัวเครื่อง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบในการทำความสะอาดจอ LCD หรือตัวเครื่อง
5. บริษัทจะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบ
6. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง การโดนแสงแดดโดยตรงหรือแสงจากด้านข้างอาจทำให้จอเสียหายอย่างรุนแรง
7. อย่ากดแรงบนจอ LCD การกดแรงเกินไปอาจทำให้พิกเซลเสียหายถาวร
8. อย่าถอดฝาครอบและพยายามซ่อมแซมอุปกรณ์นี้ด้วยตัวเอง ช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรทำการซ่อมบำรุง
9. เก็บจอ LCD ในอุณหภูมิระหว่าง -20° ถึง 60°C (-4° ถึง 140°F) การเก็บจอ LCD นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
10. หากคุณพบปัญหาต่อไปนี้ ให้ถอดปลั๊กออกจากหน้าสัมผัสของมอนิเตอร์และติดต่อช่างเทคนิคที่ได้รับอนุญาต:

สายสัญญาณจากมอนิเตอร์ไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย มีรอยแตกบนพื้นผิวของจอ LCD หรือมอนิเตอร์สัมผัสกับความร้อน ตัวเครื่องของจอ LCD เสียหาย

การยึดมอนิเตอร์เข้ากับฐาน

1. นำมอนิเตอร์ออกจากบรรจุภัณฑ์
2. ยึดขาตั้งกับฐานให้แน่น (สำหรับบางรุ่น)
3. หมุนลูกศรตามเข็มนาฬิกาเพื่อล็อกขาตั้ง ตรวจสอบให้แน่ใจว่าฐานล็อกอยู่บนขาตั้ง (สำหรับบางรุ่น)
4. ยึดฐานกับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก 2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับพอร์ตที่ด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (ทางเลือก)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. การเชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (ทางเลือก)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่ใกล้เคียง
4. เลือกเปิด/ปิดฟังก์ชันการชาร์จผ่าน USB เมื่อปิดเครื่อง เพื่อเปิด/ปิดฟังก์ชันนี้ (ทางเลือก)

การเลือกการควบคุม

Homep	Elenent	Описиме
1	Бутон за зуханыve/ ид
2	Бу，则 Клавши 1, 2城乡居民	Нат SCHEТESa Акту ВИра He NaФУнКцЯТа С HaCTPoEHI N'T OTOpe6IteTЯБурЗ Клавши.
3	Бутон за ВхOD	Нат SCHETe 3a ПЕВКПIOUVAHe Na ИЗTOHNIчITE Na BxOD.
4	Бутон Navi (Habirajtsa)/OK	Нат SCHETe 3a Akту ВИра He Na OSD MeHIOTo, след TOBa ro ИЗПОЛЗВай Te KaTo bYToH 3a Навиигра themselves, за за Маркура Te Ленитata ФУнКця.Нат SCHETe ro OTHOBO 3a БыБexДаHe Na I3БOP.

ป้ายเตือนเพื่อความปลอดภัย

คำเตือนจากคณะกรรมการการสื่อสารแห่งชาติ (กสทช.)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎของ กสทช. ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่สมเหตุสมผลต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้รับการติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อุปกรณ์นี้สามารถก่อให้เกิดการรบกวนคลื่นวิทยุได้ หากอุปกรณ์ได้รับการยอมรับการรบกวนทางวิทยุและโทรทัศน์ ซึ่งสามารถแก้ไขได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการต่อไปนี้อย่างน้อยหนึ่งอย่าง:

• โปรดอย่าวางสิ่งของบนเสาอากาศของเครื่องรับ
• การเชื่อมต่อระหว่างอุปกรณ์รับสัญญาณ การเชื่อมต่ออุปกรณ์เข้ากับขั้วต่อสายอากาศ เมื่อมีความแตกต่างกันในกรณีที่เชื่อมต่อเครื่องรับ โปรดปรึกษาผู้ติดตั้งหรือช่างเทคนิคโทรทัศน์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง

ในประกาศฉบับนี้ บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดที่จำเป็นและบทบัญญัติที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

หมายเหตุ:

3a да не повдигате от основата му, докато мониторът работи.

หมายเหตุ: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์อื่นต้องทำด้วยสายเคเบิลที่มีฉนวนป้องกัน เพื่อให้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองความสอดคล้องกับข้อจำกัดคลาส B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

โปรดระวัง ผลิตภัณฑ์นี้ยังไม่ได้รับการรับรองจากผู้ผลิต อาจนำไปสู่การทำงานผิดพลาดของเครื่องยนต์ตามที่อธิบายไว้ในคู่มือการใช้งาน ซึ่งจัดทำโดยคณะกรรมการกำกับดูแลการสื่อสารสำหรับการทำงานกับผลิตภัณฑ์นี้

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎของ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลนี้จัดอยู่ในประเภท B ตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลประเภท B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียจากผู้ใช้ในครัวเรือนส่วนบุคคล

ในสหภาพยุโรป

13/14

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรกำจัดร่วมกับขยะในครัวเรือนอื่นๆ แต่คุณมีหน้าที่กำจัดอุปกรณ์เสียของคุณโดยส่งไปยังจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกและรวบรวมขยะอุปกรณ์ของคุณแยกต่างหากเมื่อกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าการรีไซเคิลเป็นไปอย่างปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการกำจัดอุปกรณ์เสียของคุณเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD pahen	Унразавлива симета	TFT с在网络 LCD д��пейн
	Размер 27"W (69 cm)
	Сълка на пikсение	0,311 MM (X) x 0,311 MM (B)
	Ярков	250 cd/m² (т��льчна)
	Конtraps	100000000:1 мадк. (ACM)
	ъл на вижданe	178°(X) 178°(B) (CR=10)
	В��е за рекця	4 ms (G до G)
	Тил на панILA	In-Plane Switching (Звьртану на криstалпг веда равнина)
	Хорзонтална чесота	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Веригална чесота	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Цbetове на дисп肺炎		16,7 меленога
Dot Clock (Чеб耗费а на сканирaine)		174,5 MHz
Мakсимална розолочи�		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Консуальna на有很大урпina	Бълочен реким 26 W
	Реким на有很大ур	0,5 W
	Изоченьен реким 0,3 W
Вхodен конektор		D-SubHDMI (само за мodyден с в�� HDI)DP (само за мodyден с в�� DP)
Вхodен вideо симнail		Ananorob: 0,7 Vp-p (стадарten), 75 OHM, поожителенHDMI (само за мodyден с в�� HDI) (олциа)DP (само за мodyден с в�� DP) (олциа)
Говорiteлina		2 W x 2 (само за мodyден с audио в��) (олциа)
USB		USB 3.0 x 4 (олциа)
Мakсимален размер на有很大урпа	Хорзонтален: 597,88 MM	Xopinotahen: 597,88 MM
	Веригален: 336,31 MM	Веригален: 336,31 MM
Изочник на有很大урпа	100 - 240 V, 50/60 Hz
Екогалчни съобрахени	РавOTHA TempepaType: 0° do 40°CTemperatypa на有很大урпа: -20° do 60°C	Коригален на有很大урпа: 0 MM do 120 MM
	РавOTHA ваджост: 20% do 80%
Размер		612,3 (III) x 401,1 ~ 521,1 (B) x 259,79 (Д) MM
Terglo (N. W.)		7,88 kr (нето)
Спесифальna на有很大урпа		Нakлален: -5° do +25° (само в有很大-васоката точka може за с полuyни поалон от 25 гадуca заьлma на有很大урпа) Вълona на有很大урпа Вълona: -45° do +45° Коригален на有很大урпа: 0 MM do 120 MM Ос: -90° do +90° Сълka c поал�но Крач: Да
Външины有很大урпа 3a урравлины	Кълочь� bутон	Бърз有很大хахсаны 1Бърз有很大хахсаны 2
	Фънichiны	КонtrастЯков Поскост Посдуншага на有很大урпeоб当然是 Blue Light* Въл./Из也不可能. С顺序 осятоа Хоризотална有很大урпia: (само за мodyден с有很大урпа) Въл.: nochukov Ahabanorob bхod) Въл.: nochukov Ahabanorob bхod) Въл.: nochukov Ahabanorob bхod) Ahabanorob bхod) Въл.: nochukov Ahabanorob bхod) Въл.: nochukov Ahabanorob bхod) Въл.: nochukov Ahabanorob bхod) Въл.: nochukov Ahabanorob bхod) Въл.: nochukov Ahabanorob bхod) Въл.: nochukov Ahabanorob bхod) Bърз有很大хахсаны 2
	Фънichiны	Сина на有很大урka Изоч升学а: Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov Yбъл.: nochukov
	Фънichiны	Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Агатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатмату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmат�: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Аgатmату: Въл.’ах 百佳 Бъл.’ах 百佳 Бъл.’ах 百佳 Бъл.’ах 百佳 Бъл.’ах 百佳 Бъл.’ах 百佳 Бъл.’ах 百佳 Бъл.’ах 百佳 Бъл.’ах 百佳 Бъл.’ах 百佳 Бьл.’ах 百佳 Бьл.’ах 百佳 Бьл.’ах 百佳 Бьл.’ах 百佳 Бьл.’ах 百佳 Бьл.’ах 百佳 Бьл.’ах 百佳 Бьл.’ах 百佳 Бьл.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'ax 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百优 Бьl.'aх 百优 Бьl.'aх 百优 Бьl.'aх 百优 Бьl.'aх 百优 Бьl.'aх 百优 Бьl.'aх 百优 Бьl.'aх 百优 Бьl.'aх 百优 Бьl.'aх 百优	BхoД Мени/Navi(Habirana)/OK
	Фънichiны	Сина на有很大урka Изоч升学а: Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Въл.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьл.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.'ах 百佳 Бьl.’ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'ах 百佳 Бьl.'aх 百佳 Бьl.'ах 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'ax 百佳 Бьl.'ax 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх 百佳 Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Бьl.'aх Въл.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳 Бьl.’ах 百佳	BхoД Мени/Navi(Habirana)/OK
	Фънichiны	Сина на有很大урka Изоч升学а: Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.:nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: nochukov Yьл.: noCHK

เปิดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณบนเว็บไซต์ทางการของ Acer

*การตั้งค่าโหมด "Standard" ได้รับการรับรองจาก TUV Rheinland และเป็นไปตามข้อกำหนดของ TUV Rheinland สำหรับมาตรฐาน "Low Blue Light" (ฮาร์ดแวร์) และใบรับรอง TUV Eyesafe Display

คู่มือการตั้งค่าจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านความปลอดภัยต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD มอนิเตอร์ ตรวจสอบให้แน่ใจว่าข้อกำหนดด้านพลังงานไฟฟ้าของมอนิเตอร์ตรงกับแหล่งจ่ายไฟในสถานที่ใช้งาน

ปิดสวิตช์ LCD มอนิเตอร์ และถอดปลั๊กไฟออกจากเต้าเสียบ ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายอินทรีย์ลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ - ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์

1. ห้ามวาง LCD มอนิเตอร์ไว้ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้มอนิเตอร์เสียหายอย่างรุนแรง
2. ห้ามกดที่หน้าจอ LCD แรงกดที่รุนแรงอาจทำให้หน้าจอเสียหายถาวร
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
4. เก็บ LCD มอนิเตอร์ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บ LCD มอนิเตอร์ไว้นอกช่วงอุณหภูมินี้ มอนิเตอร์อาจเสียหายถาวร
5. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดมอนิเตอร์ออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
6. สายสัญญาณที่เชื่อมต่อมอนิเตอร์และคอมพิวเตอร์เสียหาย
7. มีของเหลวเข้าสู่ LCD มอนิเตอร์ หรือมอนิเตอร์ถูกฝน
8. จอภาพ LCD อาจเสียหายได้หากตัวเครื่องได้รับความเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้ง โดยหมุนสกรูด้วยไขควงที่ให้มาหรือเครื่องมือที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ตที่ด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และสายไฟของจอภาพเข้ากับเต้าเสียบที่อยู่ใกล้เคียง
4. ตั้งค่าตัวเลือก Power-off USB charge (การชาร์จ USB เมื่อปิดเครื่อง) เป็น ON หรือ OFF เพื่อเปิดหรือปิดใช้งานการชาร์จ USB เมื่อปิดเครื่องตามต้องการ (ไม่บังคับ)

ไม่บังคับ

ปุ่มควบคุมทางกายภาพ

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja määratud kiirnupu funktsoon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎระเบียบ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้าเสียบที่อยู่ในวงจรที่แตกต่างจากเครื่องรับ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องตามข้อกำหนด CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่งสารอันตราย 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน และข้อกำหนดอื่น ๆ ที่เกี่ยวข้อง

ข้อควรระวัง!

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง! สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดของ EMC การเชื่อมต่อทั้งหมดระหว่างอุปกรณ์ดิจิทัลต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

ข้อควรระวัง! อุปกรณ์ภายนอก

สามารถเชื่อมต่ออุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัดคลาส B เท่านั้น การใช้อุปกรณ์ภายนอกที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง!

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งอาจทำให้สิทธิ์ในการใช้อุปกรณ์นี้ตามที่ FCC อนุญาตเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

ข้อควรระวัง! ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ ควรนำไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์เพื่อรีไซเคิล การแยกขยะและการรีไซเคิลอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและปกป้องสุขภาพและสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการจัดการขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลทางเทคนิค

LCD-panel	Tööpöhmeite Värviline TFT LCD
	Suurus 27"W (69 cm)
	Piksli mösötmed 0,311 mm (H) × 0,311 mm (V)
	Heledus	250 cd/m2(tüpline)
	Kontrastus Max 100000000:1 (ACM)
	Vaatenurk 178°(H) 178°(V) (CR = 10)
	Reageerimisaeg 4 ms (G-st G-ni)
	Paneeli tüup IPS
	H-sagedus	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-sagedus	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Värvitäpsus		16,7 Million
Pikslisagedus 174,5 MHz
Maksimaalne lahutusvöime		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Isehäalestumine VESA DDCCI/DDC2B
Toitveömsus	Sisselūlītatura 26 W
	Puhkkeziimis 0,5 W
	Väljūlūlītatura 0,3 W
Sisendpistik		D-SubHDMI (ainult HDMI-sisendiga mudelitet)DP (ainult DP-sisendiga mudelitet)
Video sisendsignaal		Analog: 0,7 Vp-p (standardne), 75 OHM, PositiiveneHDMI (ainult HDMI-sisendiga mudelitet) (valikuline)DP (ainult DP-sisendiga mudelitet) (valikuline)
Kölarid 2 W × 2 (ainult helisisendiga mudelitet) (valikuline)
USB USB 3.0 × 4 (valikuline)
Ekraani maksimaïsaln mösötmed		Horisontaalne: 597,88 mmVertikaalne: 336,31 mm
Toiteallikas 100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSällitamistemperatuur: -20 °C kuni 60 °CÖhuniskus tõkeskkonnas: 20% kuni 80%
Mösötmed		612,3 (L) × 401,1 kuni 521,1 (K) × 259,79 (S) mm
Mass (netomass)		7,88 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5" kuni +25" (kaldenurk 25 kraadi on saavutatav ainult monitori körgeimas asendis)Pöördenurk: -45" kuni +45°Körguse reguleerimisvahemik: 0 mm kuni 120 mmPöördepunkt: -90" kuni +90°Lahtivöetav jalg: jah
Füülisised nupud	Lültid/nupud	ToitenuppKirklaHV 1KirklaHV 2
	Funktsionid	KontratsusHeledusMusta vöimendusSinine luli*ACM sisse/väijaUliteravusH-asend (ainult analoogsisendiga mudelitet)V-asend (ainult analoogsisendiga mudelitet)Sagedus (ainult analoogsisendiga mudelitet)Teravus (ainult analoogsisendiga mudelitet)Automaatseadistus (ainult analoogsisendiga mudelitet)GammaVärvämperatuurRezimiidsRGBHallkaala režim6-tejeline kūllastus6-tejeline toon	SisendMenüü/Navi/OKHeilitugevusValgistaÜlikirendusAdaptive-SyncKeelMenüu ajapirrangLübpaistvusEkraanikuva lukkSisendAutomaatne allikasLairežimKirklahvide määrangudDDC/CI sisse/väijaHDMI musta taseKiire alustamise režimUSB laadimine valjalūlīṭutud olekusMonitori teaveLählesta kõik seadistusedVälu
Tehnilised andmed erinejad mudellii ja/vöi pirkonniti.

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของท่านสามารถดูได้จากเว็บไซต์สนับสนุนลูกค้าอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "Standard" (มาตรฐาน) ได้รับการตรวจสอบโดย TÜV Rheinland และเป็นไปตามมาตรฐาน TÜV Rheinland เรื่อง "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" และข้อกำหนดของใบรับรอง TÜV สำหรับจอภาพที่ปลอดภัยต่อดวงตา

คู่มือจอภาพ LCD "Acer" ฉบับย่อ

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่ากำลังไฟที่ระบุของจอภาพตรงกับกำลังไฟ AC ที่จ่ายในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้านุ่ม แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ในการทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากน้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ใกล้หน้าต่าง หากจอภาพถูกฝน ความชื้น หรือแสงแดด อาจทำให้จอภาพเสียหายอย่างรุนแรงได้
6. ห้ามกดที่จอ LCD การกดแรงเกินไปอาจทำให้จอเสียหายอย่างถาวร
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง งานด้านเทคนิคทุกประเภทควรดำเนินการโดยช่างผู้ได้รับอนุญาต
8. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20-60°C (-4-140°F) หากไม่ปฏิบัติตามอุณหภูมิที่กำหนด จออาจเสียหายอย่างถาวร
9. ให้ถอดจอออกจากเต้าเสียบทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งดังต่อไปนี้
10. สายไฟที่เชื่อมต่อจอกับคอมพิวเตอร์ชำรุดหรือเสียหาย
11. มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
12. จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอกับฐาน

1. นำจอออกจากกล่อง
2. ติดตั้งจอกับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง
4. เลือกเปิดหรือปิดฟังก์ชันชาร์จ USB เพื่อเปิดหรือปิดฟังก์ชันชาร์จ USB (อุปกรณ์เสริม)

อุปกรณ์เสริม

ตัวควบคุมภายนอก

Nr. Elementas Aprašymas
1	Maitinimo mygtukas / indicatorius	ljungia ir išjungia monitoriu. Mélynas rodo jungtgta maitinima. Oranžinis rodo budéjimo / energijos taupymo režima.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami jungti naudotojo nustatytä sparčiojo klavišo funkcjă.
3	lvesties mygtukas	Paspauskite, kad perjungtumete jvesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Gerai“	Paspauskite, norédami jungti OSD meniu, tuomet naudokite jj kaip kryptinji mygtuka, norédami pažymeti norimaj funkcjă. Paspauskite dar kartă, norédami jvesti pasirinkimă.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนการสื่อสารทางวิทยุที่เป็นอันตรายได้

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ โปรดอย่ายกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ภายนอก

เฉพาะอุปกรณ์ภายนอกที่ได้รับการรับรองว่าเป็นไปตามข้อจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) การใช้อุปกรณ์ภายนอกที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดเจนจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานอุปกรณ์นี้ตามที่ FCC อนุญาตเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือนสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ คุณมีหน้าที่นำขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ไปส่งที่จุดรวบรวมรีไซเคิลที่กำหนดไว้ การแยกขยะอุปกรณ์และการรีไซเคิลอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์ของคุณ โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์นี้

ข้อมูลจำเพาะทางเทคนิค

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 27"W (69 cm)
	Vaizdo tašku dydis 0,311 mm (H) x 0,311 mm (V)
	Ryškumas	250 cd/m2 (jprastas)
	Kontrastas 100000000:1 maks. (ACM)
	Regimasis kampas 178" (H) 178° (V) (CR=10)
	Atsako trukmè 4 ms (G-G)
	Plokstés lipas ,In-Plane Switching"
	Horizontalus dažnis	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	Vertikalus dažnis	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Ekrano spalvos 16,7 millionu
Tašku dažnis 174,5 MHz
Didžiausia skiriamoji geba		VGA: 1920 x 1080 esant 60 HzHDMI/DP: 1920 x 1080 esant 75 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijs sānaudos	Jungimo režimu 26 W
	Miego režimu 0,5 W
	Išjungimo režimu 0,3 W
Ivesties jungtis		D-SubHDMI (tik HDMI jvesties modelje)DP (tik DP jvesties modelis)
Vaizdo jvesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamahSDMI (tik HDMI jvesties modelje) (pasirenkamas)DP (tik DP jvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
USB		USB 3.0 x 4 (pasirenkamas)
Didžiausias ekrano dydis		Horizontalai: 597,88 mmVerticalai: 336,31 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatura: 0-40°C Saugojimo temperatura: -20-60°C Naudojimo drégme: 20-80%
Matmenys		612,3 (P) x 401,1 ~ 521,1 (A) x 259,79 (G) mm
Svors (grynasis)		7,88 kg (grynasis)
Mechanizmu techninai duomenys		Pakreijimas: nuo -5° iki +25° (tik aukšciusiame pakelimo taške galima pakreipti 25 laipsniu kampu)Pasukimas: nuo -45° iki +45°Aukšćo regullavimas: nuo 0 iki 120 mmSukimosi ašis: nuo -90° iki +90°Atkabinamas kojos stovas: talp
Išoriniai valdikliai	Jungiklai / mygtukai	Maitinimo mygtukasSpartusis klavišas 1Spartusis klavišas 2
	Funkcjigos	KontrastasRyškumasJuodos spavos akcentavimasMélyna swiesa*ACM jungti / išjungtiYpatingsa ryškumasHorizontalaioji padetis (tik analoginës jvesties modelje)Verglikovi piadelis (tik analoginës jvesties modelje)Laikrodis (tik analoginës jvesties modelje)Fokusavimas (tik analoginës jvesties modelje)Automatinis konfigüravimas (tik analoginës jvesties modelje)GamaSpalviné temperaturaRežimiarsRGBPilkumo tönü režimas6 ašiu grynis6 ašiu atspalvis
Specifikacjos priklauso nuo modelio ir (arba) regiono.

คู่มือผลิตภัณฑ์ Acer และเอกสารอื่นๆ สามารถพบได้บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*โดยค่าเริ่มต้น ผ่านการทดสอบโดย TUV Rheinland ตามมาตรฐาน "Standard" และได้รับการรับรองว่าเป็นไปตามข้อกำหนดของมาตรฐาน TUV Rheinland สำหรับแสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์) และใบรับรอง TUV Eyesafe Display

คู่มือเริ่มต้นใช้งานอย่างย่อสำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD โปรดตรวจสอบว่าแรงดันไฟฟ้าของจอภาพเหมาะสมกับการใช้งานกับไฟบ้านในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่กัดกร่อนลงบนผ้า แล้วเช็ดจอภาพอย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง โปรดอย่าใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนจอภาพ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง อย่าให้จอภาพถูกฝน ความชื้น หรือแสงแดด เพราะอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่จอภาพ LCD แรงเกินไป แรงที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
8. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมด้วยตนเอง การบำรุงรักษาควรดำเนินการโดยเจ้าหน้าที่บริการที่ได้รับอนุญาตเท่านั้น
9. เก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอภาพในอุณหภูมิที่เกินขีดจำกัดเหล่านี้ จอภาพอาจเสียหายถาวร
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งดังต่อไปนี้ ให้ถอดจอภาพออกทันทีและติดต่อเจ้าหน้าที่บริการที่ได้รับอนุญาต:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ขาดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอถูกฝน จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกกับขาตั้งแน่นดีแล้ว (สำหรับบางรุ่น)
4. เพื่อยึดฐานเข้ากับขาตั้ง ให้ขันสกรูโดยใช้เหรียญหรือไขควงที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง
4. เลือกฟังก์ชัน USB Charging Off ในตำแหน่ง ON/OFF เพื่อเปิด/ปิดฟังก์ชัน USB Charging Off (อุปกรณ์เสริม)

ตัวควบคุมภายนอก

หมายเลข รายการ คำอธิบาย

1	leslēgšanas/ izslēgšanas poga/ indikators	Ieslēdʒ/izscludz monitoru. Zils indicators norāda par ieslēgtu poziciju. Dzeltens indicators norāda par gaidstāves/energijas taupīsanas režimu.
2	1. un 2. karstais taustiŋs	Nospiediet, lui aktivizētu lietotāja definēto karstā taustiŋa funkciju.
3	levades poga	Nospiediet, lui pārslēgtu ievades avotus.
4	Naviçēsanas/ OK (Labi) poga	Nospiediet, lui aktivizētu OSD izačni, un pēc tam izmantojiet kā norādīsanas taustiŋu, lui iezimētu vēlamo funkciju. Kad tas ir paveikts, nospiediet vēlreiz šo pogu, lui veiktu atlasi.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อใช้งานในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อผู้จัดจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุ/โทรทัศน์เพื่อขอความช่วยเหลือ

ประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นทั้งหมดและข้อกำหนดอื่นๆ ที่เกี่ยวข้องซึ่งระบุไว้ในคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ที่เกี่ยวข้องกับการดำเนินการตามข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ประหยัดพลังงาน

ประกาศ

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ประกาศ สายเคเบิลป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องทำโดยใช้สายเคเบิลที่มีฉนวนป้องกัน เพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศ อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามข้อจำกัดคลาส B เท่านั้น การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน!

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจน อาจทำให้สิทธิ์ที่ได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) ในการใช้งานอุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎข้อบังคับ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: 1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ 2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ แม้ว่าการรบกวนนั้นอาจทำให้เกิดการทำงานที่ไม่พึงประสงค์ก็ตาม

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของแคนาดา ICES-003

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด NMB-003 ของแคนาดา

หมายเหตุเกี่ยวกับการกำจัดอุปกรณ์สำหรับครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป หน้าที่ของคุณคือนำอุปกรณ์ที่ใช้แล้วไปส่งยังจุดรวบรวมขยะอิเล็กทรอนิกส์หรืออุปกรณ์ไฟฟ้าที่กำหนด เพื่อนำไปรีไซเคิลอย่างถูกวิธี การแยกทิ้งและรีไซเคิลอุปกรณ์ที่ใช้แล้วช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้การรีไซเคิลเป็นไปอย่างปลอดภัยต่อสุขภาพและสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รับทิ้งอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD panelis	Vadoša sistema	TFT krāsu LCD
	Lielums 27"W (69 cm)
	Pikseji 0,311 x 0,311 mm (augstums x platums)
	Splitgums	250 cd/m2 (parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata lenjcis 178° (H) 178° (V) (CR=10)
	Reagëšanas laiks 4 ms (G-G)
	Paneja tips	In-Plane pãrslëgšana (IPS)
	H-frekvence	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	V-frekvence	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Displeja krāsas 16,7 milj.
Punktlu pulkstenis		174,5 MHz
Maksimäla izskirtspēja		VGA: 1920 x 1080 pie 60 HzHDMI/DP: 1920 x 1080 pie 75 Hz
Plug & Play VESA DDCCI/DDC2B
Enerjias patěrinš	ieslëgtä režimā	26 W
	Mega režimā	0,5 W
	Izslëgtä režimā	0,3 W
leejas savienotäjs		D-SubHDMI (tikai modeljem ar HDMI ieeju)DP (tikai modeljem ar DP ieeju)
leejas videosignäls		Analogais: 0,7 Vp-p (standarts), 75 OHM, positivSDHMI (tikai modeljem ar HDMI ieeju) (izvëles)DP (tikai modelem ar DP ieeju) (izvëles)
Skalrūnī		2 W x 2 (tikai modeljem ar audio ieeju) (izvëles)
USB USB 3.0 x 4 (izvëles)
Maksimälais ekrāna lielums		Horizontäl: 597,88 mmVertikäli: 336,31 mm
Enerjias avots 100-240 V, 50/60 Hz
Vides apsvērumi		Darbības temperatura: 0-40 °CGlabāšanas temperatūrā: -20-60 °CDarbības mitrums: 20-80%
Izmēri		612,3 x 401,1 ~ 521,1 x 259,79 mm (platums x augstums x dzilums)
Svars (N. W.)		7,88 kg (nelo)
Mehänismasa specifikacijas		Sasvehana: -5°-+25° (25 grădu sasvehana iespējama tikai visaugstækajā punktā)Pagriešana: -45°-+45°Augstuma regulēšana: 0-120 mmSasvehana: -90°-+90°Atvienojama pamatne: Ir
Ärejās vadiklas	Slédži/pogas	ieslëgšanas poga1. karstais taustirng2. karstais taustirng
	Funkcjias	KontrastsSpilgurnsMelnă uzlobošanaZils indikators*ACM ieslëgšana/izslegšanaIzcils asumsH. Position (tikai modeljem ar analogo ieeju)V. Position (tikai modeljem ar analogo ieeju)Pulkstenis (tikai modeljem ar analogo ieeju)Fokuss (tikai modeljem ar analogo ieeju)Automatiskā konfigurešana (tikai modeljem ar analogoieju)GammaKråsu temperatūrArežimi sRGBPelëktoju režims6 asu piesätinjūmugs6 asu nokråsa	leejaIzvëne/Naviğëšanas/OKSkaljumsKlusumsPaätrinäjumsAdaptive-SyncValodaEkrāna izvënes talmautsCaurspidigumsOSD blokjësanalevadeAutomatiskā evota noteikësanaPlatais režimsKarstä taustiqa uzdevumsDDC/CI ieslëgšana/izslegšanaHDMI melnă limenisÅträ saskuma režimsUSB uzlădes izslegšanaDispieja informacijaAtiestafit visus iestatjumusIziet
Specifikacijas atškiras atkaribā no modele un / vai modele.

สำหรับคู่มือผลิตภัณฑ์ Acer และเอกสารอื่น ๆ โปรดดูที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "Standard" (มาตรฐาน) ได้รับการทดสอบโดย TUV Rheinland และเป็นไปตามมาตรฐาน TUV Rheinland เรื่อง "การปล่อยแสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" และใบรับรอง TUV ด้านความปลอดภัยของจอภาพ

คู่มือเริ่มต้นใช้งานอย่างย่อสำหรับจอภาพ LCD Acer (QSG)

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบว่าแรงดันไฟฟ้าที่ระบุของจอภาพตรงกับแรงดันไฟฟ้าของระบบจำหน่ายไฟฟ้าในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายบนผ้า แล้วเช็ดจอภาพเบา ๆ
4. ห้ามฉีดพ่นหรือเทของเหลวใดๆ ลงบนจอภาพหรือตัวเครื่องโดยตรง
5. ห้ามใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนพื้นผิวจอ LCD หรือตัวเครื่อง
6. Acer ไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. ห้ามกดที่จอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้อุปกรณ์เสียหายถาวร
11. หากเกิดเหตุการณ์ใดๆ ต่อไปนี้ ให้ปิดจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
12. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
13. จอภาพ LCD เปียกน้ำหรือโดนฝน
14. จอ LCD หรือตัวเครื่องมีรอยเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งฐานเข้ากับขาตั้ง (สำหรับบางรุ่น)
3. หมุนฐานไปทางขวาเพื่อยึดให้แน่น ตรวจสอบว่าฐานติดกับขาตั้งอย่างถูกต้อง (สำหรับบางรุ่น)
4. เพื่อยึดฐานเข้ากับขาตั้งให้แน่น ใช้เครื่องมือแบนหรือไขควงที่เหมาะสมขันสกรูให้แน่น (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพและคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ปิดจอภาพและคอมพิวเตอร์ b. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ปิดจอภาพและคอมพิวเตอร์ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ตที่ด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตที่คอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ปิดทั้งจอภาพและคอมพิวเตอร์ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของจอภาพและคอมพิวเตอร์เข้ากับแหล่งจ่ายไฟ
4. หากต้องการเปิด/ปิดฟังก์ชันการชาร์จอุปกรณ์ผ่านพอร์ต USB ให้เลือก เปิด/ปิด ฟังก์ชันการชาร์จอุปกรณ์ผ่านพอร์ต USB (อุปกรณ์เสริม)

อุปกรณ์เสริม

การควบคุมภายนอก

Br. Stavka Opis
1	Gumb/indikator napajanja	Uključuje i isključuje monitor. Ako svijetli plavo, monitor je uključen. Ako svjetli narançasta, monitor je u stanju mirovanja ili štednje energlje.
2	Tipke prečaca 1, 2	Pritisnite za aktivaciju funkcjie tipke prečaca koju je definirao korisnik.
3	Gumb za izbor ulaza	Pritisnite za prebacivanje izmedu izvora ulaznog signala.
4	Gumb za navigaciju / U redu	Pritisnite za aktivaciju zaslonskog izbornika, a zatim ga koristite kao tipke sa strelicama;kako biste označiliŽeljenu funkcju. Ponomo pritsnite gumb kako biste otvorili odabranu stavku.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของคณะกรรมการกำกับดูแลกิจการสื่อสารแห่งสหรัฐอเมริกา (FCC)

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามกฎในส่วนที่ 15 ของคณะกรรมการกำกับดูแลกิจการสื่อสารแห่งสหรัฐอเมริกา (FCC) ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อใช้งานอุปกรณ์ในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่คลื่นวิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์อีกครั้ง ขอแนะนำให้คุณพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์และเครื่องรับเข้ากับเต้ารับที่อยู่คนละวงจร
• หากต้องการความช่วยเหลือ โปรดติดต่อผู้ขายหรือช่างเทคนิควิทยุและโทรทัศน์ที่ได้รับอนุญาต

คำประกาศความสอดคล้องกับเครื่องหมาย CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2014/30/EU เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2014/35/EU เกี่ยวกับแรงดันไฟฟ้าต่ำ และคำสั่ง 2011/65/EU เกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ประกาศ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ขาตั้ง

ประกาศ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มและเป็นไปตามข้อกำหนดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ประกาศ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุตหรือเอาต์พุต เทอร์มินัล เครื่องพิมพ์) ที่ได้รับการรับรองความสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์คลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองดังกล่าวอาจทำให้เกิดการรบกวนในการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานที่ได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC)

สภาพการทำงาน

อุปกรณ์นี้เป็นไปตามข้อ 15 ของกฎ FCC การทำงานของอุปกรณ์อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

ประกาศ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียจากผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่นำอุปกรณ์เสียไปทิ้งที่จุดรวบรวมที่กำหนดไว้สำหรับขยะอิเล็กทรอนิกส์และไฟฟ้าโดยเฉพาะ การเก็บรวบรวมอุปกรณ์เสียแยกต่างหากและการรีไซเคิลช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าจะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD ploča	Pogonski sustav TFT LCD zaslon u boji
	Veličina 27"W (69 cm)
	Razmak piksela 0,311 mm (H) x 0,311 mm (V)
	Svjetlina	250 cd/m2(tipično)
	Krontrast 100.000.000:1 maksimalno (ACM)
	Vidljivi kut 178°(V) 178° (S) (CR=10)
	Vrijeme odziva 4 ms (G do G)
	Vrsta ploče IPS (In-Plane Switching)
	H-frekvencija	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvencija	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Boje zaslona		16,7 milijuna
Frekvencija točke 174,5 MHz
Maksimalna rezolucija		VGA: 1920 x 1080 pri 60 HzHDMI/DP: 1920 x 1080 pri 75 Hz
Trenutno pamkretanje VESA DDCCI/DDC2B
Potrošnja struje	Kada je urežaj uključen	26 W
	Način mirovanja 0,5 W
	Kada je urežaj isklučen	0,3 W
Ulazni príključak		D-SubHDMI (samo na modelima s HDMI ulazom)DP (samo na modelima s DP ulazom)
Ulazni videosignal		Analogi: 0,7 Vp-p (standardno), 75 OHM, positivnoidoHDMI (samo na modelima s HDMI ulazom) (Opiconalno)DP (samo na modelima s DP ulazom) (Opiconalno)
Zvučnici		2 W x 2 (samo za modèle s audioulasam) (opiconalno)
USB USB 3.0 x 4 (opiconalno)
Maksimalna velićina zaslona		Vodoravno: 597,88 mmOkomilo: 336,31 mm
Izvor napojanja		100 - 240 V, 50/60 Hz
Uvjeti okruženja		Radni uvjeti - temperatura: 0 °C do 40 °CSkliadšna temperatura: -20 °C do 60 °CRadni uvjeti - vlažnost: 20 % do 80 %
Dimenzije		612,3 (S) x 401,1 - 521,1 (V) x 259,79 (D) mm
Težina (neto težina)		7,88 kg (neto)
Specifikazione mehanizma		Nagib: -5 ° do +25 ° (nagib prema gore od 25 stipnjeva moze se postići samo na najvisćj točki)Zakretanje: -45 ° do +45°Visina prilagodavanja: 0 mm do 120 mmOkretanje: -90 ° do +90°Odvojivi podložni stalak: Da
Vanjske kontrolle	Prekidači/gumbi	Gumb napojanjaTipka prečaca 1Tipka prečaca 2
	Funkcjë	KontrastSvjetlinaPojačanje crnePlavo svjetlo*Ukliučivanje/isklučivanje funkcjë ACImirzita oštriniaVodoravni položaj (samo za model s analognim ulazom)Okomiti položaj (samo za model s analognim ulazom)Sat (samo za model s analognim ulazom)Fokus (samo za model s analognim ulazom)Automatsko postavljanë (samo za model s analognim ulazom)Gamaterura bojeNačini radaSrRGBCrno-bijeli način radaZasićenost u 6-osiNilanje su 6-osi
Specifikazione se mogu razlikovati ovisno o modelu i/ii regiji.

สำหรับคู่มือและเอกสารอื่น ๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณ โปรดดูที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การตั้งค่าเริ่มต้น "Standard" ได้รับการทดสอบโดย TÜV Rheinland และพบว่าเป็นไปตามข้อกำหนดของมาตรฐาน TÜV Rheinland เรื่อง "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" และการรับรอง TÜV สำหรับจอภาพที่ปลอดภัยต่อดวงตา

คำแนะนำพื้นฐานสำหรับการใช้จอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีคุณสมบัติทางไฟฟ้าที่เหมาะสมสำหรับการใช้กับแหล่งจ่ายไฟที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ละลายน้ำลงบนผ้า แล้วเช็ดจอภาพเบา ๆ
4. ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนจอภาพหรือตัวเครื่องโดยตรง
5. ห้ามใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง หากถูกฝน ความชื้น หรือแสงแดด อาจทำให้จอเสียหายอย่างรุนแรง
8. อย่ากดที่จอ LCD การกดแรงเกินไปอาจทำให้จอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมจอด้วยตนเอง การซ่อมทั้งหมดต้องดำเนินการโดยช่างที่ได้รับอนุญาต
10. เก็บจอ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอที่อุณหภูมิเกินช่วงนี้ อาจทำให้จอเสียหายถาวร
11. ในกรณีต่อไปนี้ ให้ถอดปลั๊กจอทันทีและติดต่อช่างที่ได้รับอนุญาต:
12. สายเชื่อมต่อระหว่างจอและคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
14. จอ LCD หรือตัวเครื่องเสียหาย

การยึดจอกับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดฐานจอภาพเข้ากับขาตั้ง (ในบางรุ่น)
3. หมุนตามเข็มนาฬิกาจนกระทั่งล็อก ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (ในบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยใช้ไขควงปากแบนหรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย VGA สำหรับวิดีโอเข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อด้วยสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อด้วยสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. การเชื่อมต่อด้วยสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง
4. Če želite omogočiti ali onemogočiti polnjenje prek USB-ja pri izklopljeni napravi, vklopite ali izklopite to možnost. (izbirno)

Izbirno

Zunanji kontrolniki

Št. Element Opis

1	Gumb/indikator za vklop/izklop	Vklop/izklop monitorja. Modra barva označuje, da je monitor vklopljen. Oranžna označuje, da je monitor v načinu pripravljenosti/ varčevanja z energijo.
2	Bližnjični tipki 1 in 2	Pritisnite za aktivacijo funkcjije bližnjične tipke, ki je dolovi uporabnik.
3	Vhodni gumb Pritisnite za preklop vchodnih virov.
4	Gumb za krmarjenje/V redu	Pritisnite ga za aktivacijo menija prikaza nazaslonu, nato pa ga uporabite kot smerne tipke, da označiteŽeleno funkcjio. Izbiro vnesete tak, da ga pritsnete še enkrat.

Predpisi in varnostna obvestila

Obvestilo organizacije FCC

Naprava je bila preizkušena in izpolnjuje pogoje, določene za digitalne naprave razreda B v skladu s 15. členom pravilnika FCC. Mejne vrednosti so postavljene, da bi uporabnike zaščitile pred škodljivimi motnjami v stanovanjskih napeljavah. Naprava ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo. Če jo namestite in uporabljate v nasprotju s temi navodili, lahko povzroča škodljive motnje v radijski komunikaciji. Kljub temu ne zagotavljamo, da pod določenimi pogoji do teh motenj ne bi prišlo. Če naprava povzroča škodljive motnje v radijskem ali televizijskem sprejemu, kar lahko ugotovite tako, da jo vklopite in izklopite, uporabnikom svetujemo, naj motnje poskusijo odpraviti na naslednje načine:

• Preusmerite ali prestavite sprejemno anteno.
• Povečajte razdaljo med napravo in sprejemnikom.
• Priklopite napravo na vtičnico v drugem krogotoku kot sprejemnik.
• Za pomoč se obrnite na zastopnika ali izkušenega radijskega/televizijskega serviserja.

Izjava o skladnosti CE

S tem družba Acer Inc. izjavlja, da je ta monitor LCD v skladu z bistvenimi zahtevami in drugimi ustreznimi določili direktive o elektromagnetni združljivosti 2014/30/EU, direktive o nizki napetosti 2014/35/EU, direktive RoHS 2011/65/EU in direktive 2009/125/ES glede vzpostavljanja okvira za določanje zahtev okolju prijazne zasnove energetskih izdelkov.

Obvestilo:

Da ne bi poškodovali monitorja, ga ne dvigujte tako, da ga držite za podnožje.

คำประกาศ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ จะต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

คำประกาศ: อุปกรณ์ภายนอก

คุณสามารถเชื่อมต่อเฉพาะอุปกรณ์ภายนอก (อุปกรณ์รับเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ และอื่น ๆ) ที่เป็นไปตามข้อจำกัดของคลาส B การใช้อุปกรณ์ภายนอกที่ไม่เป็นไปตามเงื่อนไขเหล่านี้อาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานผลิตภัณฑ์ที่ได้รับจาก Federal Communications Commission

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในข้อ 15 ของกฎ FCC อนุญาตให้ใช้งานได้ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องยอมรับการรบกวนทั้งหมด รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำประกาศ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

การทิ้งอุปกรณ์เสียของผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่ต้องทิ้งอุปกรณ์เสียโดยนำไปส่งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกทิ้งและการรีไซเคิลอุปกรณ์เสียเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาล บริษัทกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Zaslon LCD	Upravlajni system Barvri TFT LCD
	Velikost 27"W (69 cm)
	Razdalja med pikami 0,311 mm (V) x 0,311 mm (N)
	Svetlost	250 cd/m2 (občajno)
	Krontrast Največ 100000000:1 (ACM)
	Vidni kot 178° (vodoravno) 178° (navpično) (CR=10)
	Odzivni Čas 4 ms (od G do G)
	Vrsta zaslona Preklapljanje v ravnini (IPS)
	Navpična frekventa	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Navpična frekventa	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Prikazane barve		16,7 milliona
Frekventa silkovnih pik 174,5 MHz
Največja ločljivost		VGA: 1920 x 1080 pri 60 HzHDMI/DP: 1920 x 1080 pri 75 Hz
Plug & Play VESA DDCCI/DDC2B
Poraba energija	Vklopljen 26 W
	Način mirovanja 0,5 W
	Izklopljen 0,3 W
Vhodni príključki		D-SubHDMI (samo model z vchodom HMI)DP (samo model z vchodom DP)
Vhodni videosignal		Analogni: 0,7 Vp-p (standardno), 75 OHM, positivnoidHMI (samo model z vchodom HMI) (izbirno)DP (samo model z vchodom DP) (izbirno)
Zvočnika		2 W x 2 (samo za model z zvočnim vchodom) (izbirno)
USB USB 3.0 x 4 (izbirno)
Največja velikost zaslona		Vodoravna: 597,88 mmNavpična: 336,31 mm
Vir napajanja		od 100 do 240 V, 50/60 Hz
Okolski pogoji		Delovna temperatura: od 0 do 40 °CTemperatura za shranjevanje: od -20 do 60 °CTelovna viznosti: od 20 do 80 %
Mere		612,3 (Ś) x 401,1 ~ 521,1 (V) x 259,79 (B) mm
Teža (neto)		7,88 kg (neto)
Specifikazione mehanizma		Nagib: od -5 do +25° (25-stopinski kol nagiba je mogoće le na najvišiji toči)Sukanje: od -45 do +45°Nastavitev višine: od 0 do 120 mmVrtenje: od -90 do +90°Snemljivo podnožje: Da
Zunani kontrolniki	Stikalo/tipke	Gumb za vklop/izklopBilžnjična tipka 1Bilžnjična tipka 2VchodMeni/krmarjenje/V reduu
	Funkcjije	KontrastSvetlostPoudarjena ČrnaModra lučka*Vklopl/Zklop prilagodljivega upravljanje kontrastaIzjemna ostrinaVodoravni položaj (samo model z analognim vchodom)Navpični položaj (samo model z analognim vchodom)Ura (samo model z analognim vchodom)Ostrejne (samo model z analognim vchodom)Samodejna konfiguracija (samo model z analognim vchodom)GamaBarvna temperaturaNačiniSRGBSivinski načinNasičenje po 6 osehOdlenek po 6 oseh Izhod
Specifications vary depending on model and/or region.

คุณสามารถดูคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "Standard" (มาตรฐาน) ได้รับการทดสอบโดย TÜV Rheinland ซึ่งเป็นไปตามข้อกำหนดของมาตรฐาน TÜV Rheinland สำหรับระดับแสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์) และได้รับการรับรอง TÜV Eyesafe Display

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

1. อุณหภูมิในการจัดเก็บจอภาพ LCD: -20°C ถึง 60°C (-4°F ถึง 140°F) โปรดดูข้อมูลเพิ่มเติมเกี่ยวกับการจัดเก็บจอภาพ LCD ได้จากคู่มือผู้ใช้
3. อุณหภูมิในการทำงานของจอภาพ LCD
4. ข้อมูลจำเพาะของจอภาพ LCD

1. 1
2. พอร์ตเชื่อมต่อ (พอร์ต)
3. 4

พอร์ตเชื่อมต่อ

1.

1. 2-1

a. 1 b. 1VGA

2-2 HDMI (พอร์ต HDMI)

a. 1 b. HDMI

2-3 พอร์ต DP (พอร์ต DP) (พอร์ต)

a. จำนวนพอร์ต b. 1000000000000000000000000000000000000000000000

1. 1a

wnuulua	wnuun	wnaun
1	wnuun-wnuun/wnuununun	wnu/nwnuununununun/wnuununununun/wnuunununununun
2	wnuun 1, 2	wnuununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununUN
3	wnuunun	wnuununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununUN

FCC

CE

Acer Inc., 2014/30/EU, Low Voltage Directive 2014/35/EU and RoHS Directive 2011/65/EU and Directive 2009/125/EC (to be amended) for the European Union

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ Class B ตามมาตรฐาน Canadian ICES-003

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

LED	27"W (69 mm.)
	0.311 mm. (mm) x 0.311 mm. (mm)
	250 cd/m	2 (mm)
	10000000:1 (ACM)
	178° (mm) x 178° (mm) (CR=10)
	G
	In-Plane Switching
	H-Frequency	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-Frequency	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Satellite		16.7 m
Dot Clock 174.5 MHz
VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
n750000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
			12500000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
			1250000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
Subtotal		D-Sub Aegypti HDMI (awww.aegypti.hk) HDMI DP (awww.aegypti.hk DP)
Subtotal HDMI		aegypti: 0.7 Vp-p (mm) 75 OHM, aegypti: HDMI (awww.aegypti.hk HDMI) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) DAPPLY HDMI (awww.aegypti.hk HDMI) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) DAPPLY HDMI (awww.aegypt i hk HDMI) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) DAPPLY HDMI (awww.aegypti.hk HDMI) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) DAPPLY HDMI (awww.aegypti.hk HDMI) 125000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
USB		USB 3.0 x 4 (mm)
Unsaturated WEEE		unwet: 597.88 mm. unwet: 336.31 mm.
Unwet: 240V, 50/60 Hz		100-240V, 50/60 Hz
Unwet: 240V, 50/60 Hz		aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegyapti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 250 °C aegypti: 250 °C aegypti: 250 °C aegypti: 250 °C aegypti: 250 °C aegypti: 250 °C aegypti: 250 °C aegypti: 250 °C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee : 125°C aeg yee : 125°C aeg yee : 125°C aeg yee : 125°C aeg yee : 125°C aeg yee : 125°C aeg yee : 125°C aeg yee : 125°C aeg yee : 125°C aeg yee :125°C aeg yee :125°C aeg yee :125°C aeg yee :125°C aeg yee :125°C aeg yee :125°C aeg yee :125°C aeg yee :125°C aeg yee :125°C aeg yee :125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 125°C aeg yee: 250 °C aeg yee: 250 °C aeg yee: 250 °C aeg yee: 250 °C aeg yee: 250 °C aeg yee: 250 °C aeg yee: 250 °C aeg yee: 250 °C aeg yee: 250 °C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 125°C aegypti: 250 °C a85 mm	125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C 125°C
Subtotal		Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI
Unsaturated WEEE		Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI Unsaturated HDMI
Subtotal		Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI	Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HIM Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HDMI Subtotal HIM

การรับรองความปลอดภัยของผลิตภัณฑ์ Acer ได้รับการรับรองจาก TUV Rheinland

ผลิตภัณฑ์นี้ได้รับการรับรองตามมาตรฐาน "Standard" (มาตรฐาน) โดย TUV Rheinland และมีเครื่องหมายรับรอง (TUV mark) จาก TUV Rheinland

คู่มือเริ่มต้นใช้งานจอภาพ Acer LCD

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดจอภาพ LCD: ตรวจสอบว่าข้อกำหนดทางไฟฟ้าของจอภาพตรงกับแหล่งจ่ายไฟกระแสสลับในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีส่วนผสมของตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอแสดงผล LCD หรือตัวเครื่อง
6. บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การโดนฝน ความชื้น และแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20° ถึง 60° C (-4° ถึง 140° F) การเก็บจอ LCD ไว้ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
11. ให้ถอดปลั๊กจอภาพออกจากแหล่งจ่ายไฟทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตในกรณีต่อไปนี้:
12. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์หลุดหรือชำรุด
13. มีของเหลวหกใส่จอ LCD หรือจอภาพถูกฝน จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกกับขาตั้งเรียบร้อยแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ถอดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อด้วยสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตบนคอมพิวเตอร์

2-3 การเชื่อมต่อด้วยสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้าเสียบไฟฟ้าที่อยู่ใกล้เคียง
4. เปิด/ปิดตัวเลือกการชาร์จ USB ในขณะที่อุปกรณ์ปิดอยู่ เพื่อเปิด/ปิดการชาร์จ USB ในขณะที่อุปกรณ์ปิดอยู่ (อุปกรณ์เสริม)

การควบคุมภายนอก

Br. Stavka Opis
1	Dugme za uključivanje/isključivanje / indicator	Uključivanje/isključivanje monitora. Plava boja označava da je monitor uključen.Žuta boja označava da je monitor u stanju pripravnosti/režimu za uštedu energia.
2	Tasteri prečice 1, 2	Pritisnite kako bistie aktivirali funkcjutastera prečice koju je definisao korisnik.
3	Dugme za ulaz Pritisnite da biste prešli na izvore za ulaz.
4	Dugme za navigaciju / U redu	Pritisnite kako bistie aktivirali meni ekrana, a zatim ga koristite kao taster sa strelicama za označavanje Željene funkcjte. Pritisnite dugme ponovo kaboiste otvorili izabranu stavku.

ข้อกำหนดทางกฎหมายและคำเตือนด้านความปลอดภัย

ประกาศ FCC

จากการทดสอบพบว่าอุปกรณ์นี้สอดคล้องกับข้อจำกัดของอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่สามารถรับประกันได้ว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะบางแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ เราขอแนะนำให้คุณลองแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ และให้อุปกรณ์อยู่ห่างจากเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงานไฟฟ้า

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ขาตั้ง

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เมื่อเชื่อมต่อกับคอมพิวเตอร์เครื่องอื่น ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อบังคับเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

อนุญาตให้เชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองความสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์คลาส B กับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนอาจทำให้สิทธิ์การใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) ถูกเพิกถอน

เงื่อนไขการใช้งาน

อุปกรณ์นี้สอดคล้องกับส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ถูกต้อง

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การทิ้งอุปกรณ์ไฟฟ้าที่ใช้แล้วโดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่กำหนดไว้ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วเมื่อทิ้งช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมขยะอุปกรณ์เพื่อการรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น หน่วยงานบริการสาธารณะในพื้นที่ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD ekran	Pogonski system TF	LCD ekran u boji
	Veličina 27"W (69 cm)
	Veličina piksela 0,31 mm (H) x 0,311 mm (V)
	Osvetljenost	250 cd/m2 (tipčno)
	Kontrast Maks. 10000000:1 (ACM)
	Ugao vidljivosti 178° (H) 178° (V) (CR=10)
	Vreme odziva 4 ms (siva do sive)
	Tip ekrana IPS (In-P)ane Switching)
	H-frekvencija	VGA/HDMI: 30 - 85 kHzDPI: 85 - 85 kHz
	V-frekvencija	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Boje na ekranu 16,7 milliona
Takt generisanja piksela 174,5 MHz
Maksimalna rezolucija		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Potrošnja energija	Uklučen 26 W
	Režim mirovanja 0,5 W
	Isklučen 0,3 W
Ulazni priljucak		D-SubHDMI (samo kod modela sa HDMI ulazom)DP (samo kod modela sa DP ulazom)
Ulazni video signal		Analogni: 0,7 Vp-p (standardni), 75 OHM, positivenHDMI (samo kod modela sa HDMI ulazom) (optionalno)DP (samo kod modela sa DP ulazom) (optionalno)
Zvučnici		2 W x 2 (samo kod modela sa audio ulazom) (optionalno)
USB USB 3.0 x 4 (optionalno)
Maksimalna večicina ekrana		Horizontalno: 597,88 mmVertikalno: 336,31 mm
Izvor napejanja		100-240 V, 50/60 Hz
Ambientalni faktori		Radna temperatura: 0° do 40°CTemperatura za skladistjenje: -20° do 60°CVlažnost pri radu: 20% do 80%
Dimenzije		612,3 (§) x 401,1 ~ 521,1 (V) x 259,79 (D) mm
Težina (neto)		7,88 kg (nelo)
Specifikazione mehanizma		Naginjanje -5° do +25° (naginjanje pod ugliom od 25 stepeni dostupno je samo u najviðs točki)Rotiranje: -45° do +45°Poděšavanje visine: 0 mm do 120 mmMenjanje orijentacije: -90° do +90°Odvojivo postolje: Da
Spoljne komande	Prekidač/dugmad	Dugme za uklučivanje/isklučivanjeTaster prečice 1Taster prečice 2	UlazMeni/Navigaciju/U redu
	Funkcjë	KontrastOsvetljenostPojačanje crne bojePlava svetlostaCM uklj./isklj.Super ostrinaH. požićija (samo kod modela sa analognim ulazom)V. požćija (samo kod modela sa analognim ulazom)Takt (samo kod modela sa analognim ulazom)Fokus (samo kod modela sa analognim ulazom)Automatsko konfigurisanje (samo kod modela sa analognim ulazom)GamaTemperature往来beRežimi sRGBRežim svih tonovaZasićenost u 6 osaNijansa u 6 osa	Jačina zvukaBez tonaOver DriveAdaptive-SyncJezikDužina príkazivanja menja na ekranuProzimostOSD zakljucavanjeUlazAutomatski izvorRežim širokog ekranaDodela tasetera prečiceDDC/CI ulkj./isklj.HDMI nivo crne bojeRežim za brzoPokretanjeUSB punjenje dok je uredaj iskjučenInformacije o monitoruResetuj sva poděšavanjaIzlaz
Specifikazione se razlikuju u zavisnosti od modela i/ili regiona.

คุณสามารถค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การตั้งค่าเริ่มต้น "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน TÜV Rheinland "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" และการรับรอง Eyesafe Display ของ TÜV

AcerLCD

LCD 1

LCD 2

4

140 60 20-

LCC

6.4.1.1.2

.

LCD

a 1

1

(jybl jia 2020 aegd) .xieLly Jaiall yS ay.2

(jjbnssaaegg)Jolalglcclll Jaa Jaae aull jae aall 3

1

2-1.2

1

VGA

（HDMI）HDMI 2-2

1

HDMI 1

1

（DP）DP 2-3

1

（）（）

5

（）

a

الص輯	الإستعمال	الترجمة
الإستعمال الحرفية بधانسانيات ممن الحرفية الحرفية الحرفية الحرفية الحرفية	الإستعمال	1
الإستعمال الحرفية الحرفية الحرفية الحرفية الحرفية	2.1	2
الإستعمال الحرفية	الإستعمال	3
OSED ممن الحرفية الحرفية	الإستعمال	4

. 42 . 4 . 4 .62

2014/30/EU 2014/30/EU

∴ 16 = 1

1

a i aai all j S( i) : j_i A

y

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

j 1

A

15

CES-003 《

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

y 1

TFT液晶LCD液晶		69 (1)	LCD 250 LCD 4
75-85:30 HDM/LVGA 85-100:30 HDM/LVGA 100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100 75-85:30 HDM/LVGA 85-100:30 HDM/LVGA 100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:10 75-85:30 HDM/LVGA 85-100:30 HDM/LVGA 100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100: 100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100: 75-85:30 HDM/LVGA 85-100:30 HDM/LVGA 100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:101 75-85:30 HDM/LVGA 85-100:30 HDM/LVGA 100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:1 75-85:30 HDM/LVGA 85-100:30 HDM/LVGA 100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100: 75-85:30 HDM/LVGA 85-100:30 HDM/LVGA 100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:100:10
JAZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828 829 830 831 832 833 834 835 836 837 838 839 840 841 842 843 844 845 846 847 848 849 850 851 852 853 854 855 856 857 858 859 860 861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880 881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899 890 891 892 893 894 895 896 897 898 899 890 891 892 893 894 895 896 897 898 899 890 891 892 893 8

Acer p 1

a 1

TUV Eyesafe TUV Rheinland

คู่มือเริ่มต้นใช้งานจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าพิกัดของจอภาพอนุญาตให้เชื่อมต่อกับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวชนิดใดๆ ลงบนหน้าจอหรือส่วนอื่นๆ ของจอภาพโดยตรง
5. ห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอหรือส่วนอื่นๆ ของจอภาพ LCD Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้อุปกรณ์เสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. จอภาพ LCD ควรอยู่ในสภาพแวดล้อมที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การไม่ปฏิบัติตามคำแนะนำนี้อาจทำให้อุปกรณ์เสียหายถาวร
10. ถอดจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตในกรณีใดกรณีหนึ่งต่อไปนี้:
11. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
12. จอภาพ LCD หรือชิ้นส่วนอื่นๆ ของอุปกรณ์เสียหาย

วิธีการติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. เสียบขายึดจอภาพเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานและขายึดล็อกแน่นดีแล้ว (เฉพาะบางรุ่น)
4. ยึดขายึดเข้ากับฐานด้วยสกรู โดยใช้ลิ้นยึดในตัวหรือไขควงที่เหมาะสม (เฉพาะบางรุ่น)

วิธีการเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียบสายสัญญาณเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของเครื่อง
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้า
4. เลือกเปิด/ปิด ในตัวเลือก ปิดพลังงาน USB เพื่อเปิด/ปิดฟังก์ชันนี้ (ไม่บังคับ)

ปุ่มควบคุมภายนอก

N°ItemDescrição
1	Botão/indicador ON/OFF Liga/desliga o monitor. A cor azul indica que o aparecido está ligado. A cor àsbar indica que o aparecido está no modo de espera/economía de energia.
2	Atalho 1, 2 botões Pressione para"Ativar a funcção de atalho definindo pelo uso.
3	Botão de entrada Aperte para trocar os input sources.
4	Botão Navi/OK Pressione para"Ativar o menu OSD e, em seguida, utilize-o como uma tecla direcional para sublinhar a funcção desejada. Pressione-o novamente para fazer a seleção.

ข้อบังคับและคำเตือนด้านความปลอดภัย

คำเตือนของ FCC

อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามข้อจำกัดของอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อุปกรณ์อาจก่อให้เกิดการรบกวนต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งบางแห่ง หากอุปกรณ์ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขปัญหาด้วยวิธีใดวิธีหนึ่งหรือหลายวิธีดังต่อไปนี้:

เปลี่ยนตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับอื่น เพื่อให้อุปกรณ์และเครื่องรับเชื่อมต่อกับวงจรที่แตกต่างกัน - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเครื่องมือนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD ที่กล่าวถึงนี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC สำหรับการกำหนดกรอบการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงานไฟฟ้า

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามขีดจำกัดของ Class B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์ซึ่งได้รับจาก Federal Communications Commission เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวน และ (2) อุปกรณ์ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ในครัวเรือนของระบบในสหภาพยุโรป

สัญลักษณ์ที่อยู่ข้างๆ บนผลิตภัณฑ์หรือบรรจุภัณฑ์ บ่งบอกว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่ต้องกำจัดอุปกรณ์อย่างเหมาะสมโดยนำไปยังจุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การคัดแยกและรีไซเคิลอุปกรณ์เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาลในเมืองของคุณ บริการเก็บขยะในครัวเรือน หรือสถานที่ที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Painel LCD	Sistema Tecnológico LCD	TFT a cores
	Tamanho 27"W (69 cm)
	Densidade dos pixels	0,311 mm (H) x 0,311 mm (V)
	Brilho	250 cd/m2(tipico)
	Contraste max. de 100.000.000:1 (ACM)
	Ángulo de visualização 178° (H) e 178° (V) (CR = 10)
	Tempo de responça 4 ms	(G a G)
	Tipo de painel In-Plane Switching
	Frequência H	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frequência V	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Cores do visor 16,7 Milhões
Frequência de pontos 174,5 MHz
Resolução máximo		VGA: 1920 x 1080 a 60 HzHDMI/DP: 1920 x 1080 a 75 Hz
Plug&Play VESA DDCCI/DDC2B
Consumo de energia	Ligado 26 W
	Hibernação 0,5 W
	Desligado 0,3 W
Conector de entrada		D-SubHDMI (somoente nos modelos com entrada HDMI)DP (somoente nos modelos com entrada DP)
Sinal de entrada de video		Análgoico: 0,7 Vp-p (padrão), 75 OHM, PositivoHDMI (somoente nos modelos com entrada HDMI) (optional)DP (somoente nos modelos com entrada DP) (optional)
Alto-falantes 2 W x 2 (somente nos mode		os com entrada de audio — optional)
USB		USB 3.0 x 4 (optional)
Tamanho máximo daanela		Horizontal: 597,88 mmVertical: 336,31 mm
Fonte de alimentação 100-240 V, 50/60 Hz
Condições do ambiente		Temperatura de funconimento: de 0 a 40 °CTemperatura de armazenamento: de -20 a 60 °CUmidade operacional: de 20 a 80%
Dimensores		612,3 (L) x 401,1 - 521,1 (A) x 259,79 (P) mm
Peso (liquido)		7,88 kg (liquido)
Especificações do mecanismo		Inclinação: de -5 a +25° (só é possível obter 25 graus de inclinação para o ángulo de elevação no punto mais alto)Rotação: de -45 a +45°Ajuste de alta: de 0 a 120 mmGiro: de -90° a +90°Suporte separavel: Sim
Controles externos	Botões	Botão ON/OFFAtalho 1Atalho 2EntradeMenu/Navi/OK
	Funções	ContrasteBrilhoAumento de PretoLuz azul*ACM On/OffSuper NitidezPosicao-H (somente nos modelos com entrada analógica)Posicao-V (somente nos modelos com entrada analógica)Sinclairismo (somente nos modelos com entrada analógica)Foco (somente nos modelos com entrada analógica)Ajuste Automática (somente nos modelos com entrada analógica)GammaTemp. de corModossRGBModo Esc.CinzaSatur.6-eixosMatiz 6-eixosSair
As espécicasoes podem variar dependendo do modele e/ou da região.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนของ Acer *การกำหนดค่า "มาตรฐาน" ได้รับการทดสอบโดย TÜV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "แสงสีฟ้าต่ำ (โซลูชันฮาร์ดแวร์)" ของ TÜV Rheinland และการรับรอง TÜV Eyesafe Display

คู่มือผู้ใช้จอภาพ Acer

ข้อควรระวังด้านความปลอดภัย

กรุณาอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การเชื่อมต่อจอภาพ: ตรวจสอบว่าจอภาพของคุณออกแบบมาสำหรับการทำงานกับไฟ AC ตามแรงดันไฟฟ้าในพื้นที่ของคุณ

เปิดจอภาพและถอดสายไฟ - วางจอภาพบนพื้นผิวที่มั่นคงและเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดของเหลวลงบนหน้าจอโดยตรง - สำหรับตัวเครื่องหรือจอภาพ ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. อย่าวางจอภาพไว้ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง อย่ากดที่หน้าจอ การกดอาจทำให้จอภาพเสียหาย
2. ห้ามเปิดฝาเครื่องและห้ามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างผู้ชำนาญการ
3. เก็บจอภาพในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C การเก็บจอภาพนอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
4. หากจอภาพทำงานผิดปกติ ให้ถอดจอภาพออกจากเต้ารับไฟฟ้าและติดต่อช่างผู้ชำนาญการตามคำอธิบายด้านล่าง
5. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย จอภาพแสดงภาพไม่ชัดหรือมีจุดบกพร่อง
6. จอภาพหรือเคสเสียหาย

การติดตั้งจอภาพกับขาตั้ง

1. นำจอภาพออกจากกล่อง 2.ติดตั้งขาตั้ง (สำหรับบางรุ่น)
2. หมุนสกรูตามเข็มนาฬิกาเพื่อล็อค ขาตั้งต้องถูกล็อคเข้ากับขาตั้ง (สำหรับบางรุ่น)
3. เปิดขาตั้งไปที่ขาตั้ง หมุนสกรูด้วยเครื่องมือพิเศษหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับพอร์ต HDMI ของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตบนคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (สำหรับรุ่นที่มีพอร์ต DP) (เพิ่มเติม)

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

3. เชื่อมต่อสายเคเบิล (สำหรับรุ่นที่มีพอร์ต USB) (เพิ่มเติม) 4. เสียบสายไฟของจอภาพเข้ากับพอร์ตสายไฟที่แผงด้านหลังของจอภาพ 5. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับ 6. เลือกฟังก์ชันการชาร์จ USB/USB การชาร์จ USB ในสถานะเปิด เพื่อเปิด/ปิดฟังก์ชันการชาร์จผ่าน USB ในสถานะเปิด (เพิ่มเติม)

зовнішні елементи керування

Homep	Enement	Onnc
1	Конькa/Инданков ЖИВLEHЯ	УвIMКHeHЯ/BIMKHeHЯ MOHiTopa. Синii колip ВаЗуЕ на ВВIMКHeHЯ ЖИВLEHЯ.ЖОТМ колip ВаЗуЕ на разимочikуваня/Зооцаджehня eNeKTpoeHeprii.
2	Гаряч Клавиш 1,2	Натскайт дд УвIMКHeHЯ Функци ragячо Клавиш,Встановлени Користувачem.
3	Коньк BAxIDHoro сигналу	Натскит,шоб 3мініті джерело ВхIDHoro сигналу.
4 Khonka habiraцii/OK		Натскит дд УвIMКHeHЯ ekpanHORO MeHIO,пicя StbOrO ВИКористовіт як Коньк habiraцii дд Видлени NotipiбHoДФункци.Натскит 3нов дд ВБЕDEHня ВИБOPу

правові норми та заходи безпеки

повідомлення Федеральної комісії зв'язку

Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу B, згідно з частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначені для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання згідно з інструкцією, може призвести до виникнення шкідливих перешкод радіозв'язку. Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникнуть. Даний пристрій створюється для роботи в радіочастотному або телевізійному сигналі, що можна перевірити, вимкнувши та увімкнувши пристрій. Рекомендується спробувати усунути перешкоди одним із наведених способів.

Налаштуйте або змініть розташування приймальної антени. Збільште відстань між пристроєм і приймачем. -Під'єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що монітор відповідає вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження використання шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо встановлення норм для екодизайну продуктів, пов'язаних з енергією.

Примітка.

З метою запобігання пошкодженню монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності всі з'єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

Цей пристрій можна під'єднувати лише до периферійних пристроїв (пристроїв введення-виведення, роз'ємів, принтерів тощо), сертифікованих відповідно до меж класу B. Робота з несертифікованими периферійними пристроями може перешкоджати радіо- та телесигналу.

Увага!

อุปกรณ์นี้ หากไม่ได้รับการติดตั้งอย่างถูกต้อง อาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานผลิตภัณฑ์ที่ได้รับจากคณะกรรมการกลางด้านการสื่อสาร

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของคณะกรรมการกลางด้านการสื่อสาร การใช้งานอุปกรณ์ต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย; (2) อุปกรณ์ต้องยอมรับสัญญาณรบกวนใดๆ ที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจทำให้การทำงานไม่เป็นไปตามที่ต้องการ

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดผลิตภัณฑ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรกำจัดร่วมกับขยะในครัวเรือนอื่นๆ คุณต้องรับผิดชอบในการกำจัดอุปกรณ์ที่ใช้แล้วโดยส่งมอบให้กับจุดรวบรวมขยะรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่กำหนด การแยกขยะและการรีไซเคิลอุปกรณ์ที่ใช้แล้วในเวลากำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รีไซเคิลอุปกรณ์ที่ใช้แล้ว โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้ออุปกรณ์

ข้อมูลจำเพาะทางเทคนิค

PK-nanenb	Kerpyuca cnstema	KoIbOpOBm TFT PK-ekpan
	Pozimip 27"W (69 cm)
	Kpok nikscena	0,311 MM (no ropinzontani) x 0,311 MM (no bertrukani)
	Jockrabictb	250 kD/M2 (Tinnoba)
	KoIhtractnictb	100 000 000:1 maks. (ACM)
	Kyt oryndy	178° (no ropinzontani) 178° (no bertrukani) (CR=10)
	Uac bIDnoBidi	4 mcesk. (G to G)
	Tmni panenl	In-Plane Switching ("nepeimkaHnna B odni nIpoiunhi")
	Uactota pradkiv	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Uactota kadpiB	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
BvdobpaqcbuaHnkeIbopRi		16,7 minbIouHa
CsinxhoosirHnA dIy BvdTbOPeHHNza6paXaeHb naPacrpoBOMy dinCIIneIe		174,5 MHz
MaKcImaJIbHa pOzdiJIbHa 3dATnHCTb		VGA: 1920 x 1080 npri 60 HzHDMI/DP: 1920 x 1080 npri 75 Hz
Plug & Play VESA DDCCI/DDC2B
CnoxihBaHnna eneKtpoeHeprii	Pexim YBIMKHeHnna 26 W
	Pexim CNY 0,5 W
	Pexim BIMKHeHnna 0 3 W
BxidHn no po3'em		D-SubHMI (Piue moedel i3 bXodom HMI)DP (Piue moedel i3 bXodom DP)
BxidHn BVDocHnau		Anaporogov: 0,7 Vp-p (cTaIaPr), 75 OHM, no3tIvBnHnHMI (Piue moedel i3 bXodom HMI) (doatkoBO)DP (Piue moedel i3 bXodom DP) (doatkoBO)
DINHAMIKI		2 W x 2 (Piue moedel 3 aYIOBxOdom) (doatkoBO)
USB USB 3.0 x 4 (doataKoBO)
MaKcImaJIbHa pOzMIP ekpRaHa		Ito ropinzontani: 597,88 MMIto beptmki: 336,31 MM
ДжерелоЖИВLEннЯ		100-240 V, 50/60 Hz
UMOBi NABKOJIshNo BO sepeDobuIa		Po6oHa Tempepura: bID 0°C do 40°CTempepatya 36epriganHn: bID -20°C do 60°C Po6oHa BoIogicltb: 20-80%
PozMIPri		612,3 (L) x 401,1 ~ 521,1 (B) x 259,79 (F) MM
Bara (bara Hetto)		7,88 kr (HETTO)
TexHnHi xiXapakTepeNtKm MEXAH3Mly		Haxil: bID -5 do +25° (Piue B hainBuIiToTOni Moje 6byt 3aIapolIoHOBAHO 25 rpaDucSIB haxilny dlyaKyt aHaxilny)Poborot: bID -45 do +45°PeruyIbOaHnBn BVCOT: bID 0 do 120 MM3abica: bID -90° do +90°3HIMNa IindTbA: hayBHa
3ObniiHn eIemEnTI KepuBaHnna	Перемпач/khОнkn	KhoIgka XWBnHnna TApraHa KIbAiIa 1GarpaHa KIbAiIa 2
	Фунquii	KoHTpaTnHCTbJaKpArltcIbIplCnilnHnHaOroBOMbIaIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIeBcIbIIaIe BxIdMeHIO/HabiraQITOK
		IodmIIHnK (Piue moedel 3 aHaIagOBIM BxOdom)ΦOcysBaHnna (Piue moedel 3 aHaIagOBIM BxOdom)AbTomAtmUHe hanaShTuBaHnna (Piue moedel 3 aHaIagOBIM BxOdom)GammaMTepeTpRaKoJIbpyPeximmsRGBeximmpaIaJIcIcIPOreOeEISUB yBmKHeHOMy CTaHIInHypmaizj proDinCPINeBckHyTNBCI hAcTPOmIKBn
Тechнчыхар�псгдзллэп залжathь bID модeли ta/a6o perioHy.

สำหรับข้อมูลจำเพาะของผลิตภัณฑ์ Acer โปรดดูที่เว็บไซต์อย่างเป็นทางการของ Acer

*การรับรอง "Standard" ได้รับการตรวจสอบโดย TUV Rheinland และเป็นไปตามข้อกำหนดของมาตรฐาน "ระดับแสงสีฟ้าต่ำ (Low Blue Light Content) TUV Rheinland และการรับรอง TUV Eyesafe

คำประกาศความสอดคล้อง

เรา

บริษัท Acer Incorporated

8F, 88, ถนนซินไท 5 ซีค 1, ซีจื้อ, นิวไทเปซิตี้ 221, ไต้หวัน

และ

เอเซอร์ อิตาลี เอส.อาร์.แอล.

วิอาเล เดลเล อินดัสตรี 1/เอ, 20020 อาเรเซ (มิลาน), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อการค้า:

เอเซอร์

หมายเลขรุ่น:

BL270

หมายเลข SKU:

BL270

(ตัวอักษร 0-9, a-z, A-Z หรือช่องว่าง)

บริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการประสานกฎระเบียบของสหภาพยุโรปที่เกี่ยวข้องตามคำสั่งด้านล่างและมาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องที่ได้นำมาใช้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Class D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2020

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

BL270

หมายเลขสินค้า:

(,x'' = 0 ถึง 9, a ถึง z, A ถึง Z หรือช่องว่าง)

เรา บริษัท Acer Incorporated ขอประกาศด้วยความรับผิดชอบแต่เพียงผู้เดียวว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการปรับกฎระเบียบที่เกี่ยวข้องของสหภาพยุโรปตามคำสั่งด้านล่าง และได้ใช้มาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Class D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่งการออกแบบเชิงนิเวศ (ErP): 2009/125/EG

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2020

RU Jan / ผู้จัดการอาวุโส Acer Incorporated (ไทเป, ไต้หวัน)

12 มิ.ย. 2020

วันที่

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

BL270

หมายเลขอ้างอิง (SKU): BL270 xxxx;

(" x " = 0 9, a z, A Z, หรือช่องว่าง)

บริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราเองว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามข้อกำหนดการประสานสอดคล้องที่เกี่ยวข้องในสหภาพยุโรป ตามคำสั่งด้านล่าง และมาตรฐานที่ประสานสอดคล้องและ/หรือมาตรฐานที่เกี่ยวข้องอื่นๆ ที่ได้นำมาใช้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Class D

คำสั่งแรงดันต่ำ: 2014/35/EU

EN62368-1:2014/A11:2017

กล่อง Directa RoHS:2011/65/UE

EN50581:2012

กล่อง Directa ErP:2009/125/CE

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มใช้เครื่องหมาย CE: 2020.

R 1I 1

RU Jan / ผู้ดูแลระบบอาวุโส

Acer Incorporated (ไทเป, ไต้หวัน)

12 มิ.ย. 2020

วันที่

คำประกาศความสอดคล้อง

เรา,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขโมดูล:

BL270

หมายเลข SKU:

BL.270 XXXXX;

เราบริษัท Acer Incorporated ขอประกาศว่าเรารับผิดชอบแต่เพียงผู้เดียวว่าผลิตภัณฑ์ที่อธิบายข้างต้นเป็นไปตามกฎหมายการประสานงานที่เกี่ยวข้องของสหภาพและคำสั่งด้านล่างนี้ โดยได้ใช้มาตรฐานที่ประสานงานดังต่อไปนี้และ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้อง:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 คลาส B

EN55035:2017

EN55032:2015/AC:2016 คลาส B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 คลาส D

คำสั่ง LVD:2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS:2011/65/EU

EN50581:2012

คำสั่ง ErP:2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มใช้เครื่องหมาย CE: 2020

RU Jan / Sr. Manager Acer Incorporated (ไทเป, ไต้หวัน)

12 มิ.ย. 2020

วันที่

คำประกาศความสอดคล้อง

ด้วยเอกสารฉบับนี้

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์: จอภาพ LCD

ชื่อทางการค้า: ACER

หมายเลขรุ่น: BL270

หมายเลขสินค้า (SKU): BL270 xxxxxx; ("x" = 0 9 a z A Z หรือช่องว่าง)

Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบของตนว่าผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามข้อกำหนดที่เกี่ยวข้องของกฎระเบียบการประสานกฎหมายของสหภาพยุโรป เช่น คำสั่งดังต่อไปนี้ และได้นำมาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้มาใช้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 คลาส B

EN55032:2015/AC:2016 คลาส B

EN IEC 61000-3-2:2019 คลาส D

EN55035:2017

EN61000-3-3:2013

คำสั่ง LVD:2014/35/EU

EN62368-1:2014/A11:2017

Directive RoHS: 2011/65/EU

EN50581:2012

Directive ErP: 2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2020

RU Jan / ผู้จัดการอาวุโส

Acer Incorporated (ไทเป, ไต้หวัน)

12 มิ.ย. 2020

ข้อมูล

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

BL270

หมายเลข SKU:

BL270 xxxxxx;

(" x " = 0 9, a z, A Z, หรือเว้นว่าง)

เราบริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวว่าผลิตภัณฑ์ที่อธิบายข้างต้นเป็นไปตามกฎหมายที่เกี่ยวข้องเกี่ยวกับการประสานกฎระเบียบในสหภาพยุโรปตามที่ระบุในคำสั่งด้านล่าง และได้ใช้มาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังนี้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 คลาส B

EN55035:2017

EN55032:2015/AC:2016 คลาส B

EN61000-3-3:2013

ENIEC61000-3-2:2019 คลาส D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

ErP-richtlijn: 2009/125/EG

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2020

RU Jan / Sr. Manager Acer Incorporated (ไทเป, ไต้หวัน)

12 มิ.ย. 2020

วันที่

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, นิวไทเปซิตี้ 221, ไต้หวัน

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตโดย:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

BL270

หมายเลข SKU:

BL270 XXXXX;

(x = 0 - 9, a - z, A - Z, หรือช่องว่าง)

เราบริษัท Acer Incorporated ขอรับผิดชอบแต่เพียงผู้เดียวว่าผลิตภัณฑ์ที่อธิบายข้างต้นเป็นไปตามกฎหมายการประสานงานที่เกี่ยวข้องของสหภาพ และได้ใช้คำสั่งดังต่อไปนี้และมาตรฐานที่ประสานงานและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้อง:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019 คลาส D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RSP: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/CE

(EU) 2019/2021; EN50564:2011

ปีที่ติดเครื่องหมาย CE: 2020

ENERGY STAR®

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ของ Acer ช่วยให้คุณประหยัดเงินโดยลดต้นทุนพลังงาน และช่วยปกป้องสิ่งแวดล้อมโดยไม่ลดทอนคุณสมบัติหรือประสิทธิภาพ Acer ภูมิใจที่นำเสนอผลิตภัณฑ์ที่มีเครื่องหมาย ENERGY STAR แก่ลูกค้าของเรา

ENERGY STAR คืออะไร?

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ใช้พลังงานน้อยลงและป้องกันการปล่อยก๊าซเรือนกระจกโดยเป็นไปตามหลักเกณฑ์ประสิทธิภาพพลังงานที่เข้มงวดซึ่งกำหนดโดยสำนักงานปกป้องสิ่งแวดล้อมแห่งสหรัฐอเมริกา Acer มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์และบริการทั่วโลกที่ช่วยให้ลูกค้าประหยัดเงิน อนุรักษ์พลังงาน และปรับปรุงคุณภาพสิ่งแวดล้อมของเรา ยิ่งเราประหยัดพลังงานได้มากเท่าใดผ่านประสิทธิภาพพลังงาน เราก็ยิ่งลดก๊าซเรือนกระจกและความเสี่ยงจากการเปลี่ยนแปลงสภาพภูมิอากาศได้มากขึ้นเท่านั้น ข้อมูลเพิ่มเติมอ้างอิงได้ที่ http://www.energystar.gov

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ของ Acer:

• ผลิตความร้อนน้อยลงและลดภาระการทำความเย็น และในสภาพอากาศที่อบอุ่น
• เข้าสู่โหมด "จอแสดงผลพักเครื่อง" โดยอัตโนมัติภายใน 5 นาทีเมื่อไม่มีการใช้งาน
• เมื่อจอภาพอยู่ในโหมด Active Off ให้ขยับเมาส์หรือกดปุ่มใดๆ บนคีย์บอร์ดเพื่อปลุกจอภาพ

ENERGY STAR และเครื่องหมาย ENERGY STAR เป็นเครื่องหมายการค้าจดทะเบียนของสหรัฐอเมริกา

กล่าวสวัสดี

กับผลิตภัณฑ์ที่ยั่งยืนมากขึ้น

ผลิตภัณฑ์ไอทีมีความเสี่ยงด้านความยั่งยืนมากมายตลอดวงจรชีวิต การละเมิดสิทธิมนุษยชนเป็นเรื่องปกติในโรงงาน มีการใช้สารอันตรายทั้งในตัวผลิตภัณฑ์และในกระบวนการผลิต ผลิตภัณฑ์มักมีอายุการใช้งานสั้นเนื่องจากหลักสรีรศาสตร์ที่ไม่ดี คุณภาพต่ำ และไม่สามารถซ่อมแซมหรืออัปเกรดได้

ผลิตภัณฑ์นี้เป็นทางเลือกที่ดีกว่า ตรงตามเกณฑ์ทั้งหมดของ TCO Certified ซึ่งเป็นใบรับรองความยั่งยืนที่ครอบคลุมที่สุดในโลกสำหรับผลิตภัณฑ์ไอที ขอบคุณที่เลือกผลิตภัณฑ์ที่มีความรับผิดชอบ ซึ่งช่วยขับเคลื่อนความก้าวหน้าไปสู่อนาคตที่ยั่งยืนมากขึ้น!

เกณฑ์ใน TCO Certified มีมุมมองในวงจรชีวิตและสร้างสมดุลระหว่างความรับผิดชอบต่อสังคมและสิ่งแวดล้อม การปฏิบัติตามข้อกำหนดได้รับการตรวจสอบโดยผู้ตรวจสอบอิสระและได้รับอนุมัติ ซึ่งเชี่ยวชาญด้านผลิตภัณฑ์ไอที ความรับผิดชอบต่อสังคม หรือประเด็นความยั่งยืนอื่นๆ การตรวจสอบจะดำเนินการทั้งก่อนและหลังการออกใบรับรอง ครอบคลุมระยะเวลาที่มีผลทั้งหมด กระบวนการนี้ยังรวมถึงการตรวจสอบให้แน่ใจว่ามีการดำเนินการแก้ไขในทุกกรณีที่โรงงานไม่เป็นไปตามข้อกำหนด และที่สำคัญไม่แพ้กัน เพื่อให้แน่ใจว่าใบรับรองและการตรวจสอบอิสระมีความถูกต้อง TCO Certified และผู้ตรวจสอบจะได้รับการทบทวนเป็นประจำ

ต้องการทราบข้อมูลเพิ่มเติมหรือไม่?

อ่านข้อมูลเกี่ยวกับ TCO Certified เอกสารเกณฑ์ฉบับเต็ม ข่าวสารและอัปเดตได้ที่ tcocertified.com บนเว็บไซต์ คุณยังจะพบ Product Finder ซึ่งแสดงรายการผลิตภัณฑ์ที่ได้รับการรับรองทั้งหมดที่สามารถค้นหาได้

สำหรับลูกค้าที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT Acer ขอเสนอบริการดังต่อไปนี้2:

1. การรับประกันอย่างน้อย 3 ปี
2. เพื่อยืดอายุการใช้งานผลิตภัณฑ์ ผ่านการใช้ชิ้นส่วนที่เข้ากันได้จากตลาดหลังการขาย หรือชิ้นส่วนที่นำกลับมาปรับปรุงใหม่ซึ่งมีสเปกเท่ากันหรือสูงกว่า เราขอเสนอการอัปเกรด ซ่อมแซม หรือเปลี่ยนชิ้นส่วนได้นานถึง 5 ปีหลังจากสิ้นสุดการผลิต
3. โครงการรับคืนผลิตภัณฑ์สำหรับโน้ตบุ๊ก เดสก์ท็อป และจอภาพ
4. โครงการรับคืนแบตเตอรี่สำหรับแบตเตอรี่ของโน้ตบุ๊ก

สำหรับรายละเอียดเพิ่มเติมของบริการข้างต้น กรุณาเยี่ยมชมเว็บไซต์ Acer ในพื้นที่

ข้อความที่เกี่ยวข้องกับการเปลี่ยนแบตเตอรี่

สำหรับลูกค้าที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT ผลิตภัณฑ์ของคุณอาจมีแบตเตอรี่ที่สามารถเปลี่ยนได้เมื่อหมดอายุการใช้งาน

• สำหรับผลิตภัณฑ์ที่มาพร้อมกับอุปกรณ์เสริม เช่น รีโมทคอนโทรล คีย์บอร์ด เมาส์ ฯลฯ ที่มีแบตเตอรี่อัลคาไลน์ (AA, AAA ฯลฯ) โปรดดูคู่มือผู้ใช้ผลิตภัณฑ์ของคุณสำหรับคำแนะนำในการเปลี่ยนแบตเตอรี่เหล่านั้น แบตเตอรี่อัลคาไลน์ทดแทนมีจำหน่ายทั่วไปตามร้านค้าปลีกที่จำหน่ายแบตเตอรี่อัลคาไลน์มาตรฐาน โปรดทิ้งแบตเตอรี่ที่ใช้แล้วตามกฎหมายการกำจัดขยะในท้องถิ่นของคุณ สำหรับแบตเตอรี่แบบชาร์จไฟได้ของผลิตภัณฑ์หลัก เช่น แบตเตอรี่ที่ใช้ในโน้ตบุ๊ก แท็บเล็ต ฯลฯ โปรดดูเว็บไซต์สนับสนุนลูกค้า Acer ในท้องถิ่นของคุณหรือติดต่อตัวแทนในพื้นที่ของคุณสำหรับข้อมูลโดยละเอียดเกี่ยวกับบริการเปลี่ยนแบตเตอรี่

การปฏิบัติตามข้อกำหนด

ข้อมูลผลิตภัณฑ์สำหรับฉลากพลังงานของสหภาพยุโรป

บาร์โค้ด

MC.TLM11.001

4J.4YS01.072 (xx)

เอเซอร์

บาร์โค้ด

MC.TLM11.001

หมายเลขรุ่น: BL270

หมายเลขชิ้นส่วน: MC.TLM11.001
