BL270 - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	BL270
Μέγεθος οθόνης	27 ίντσες (69 εκ.)
Τεχνολογία πάνελ	IPS (In-Plane Switching)
Εγγενής ανάλυση	1920 x 1080 pixel (Full HD)
Συχνότητα ανανέωσης	75 Hz (HDMI/DP), 60 Hz (VGA)
Χρόνος απόκρισης	4 ms (γκρι σε γκρι)
Τυπική φωτεινότητα	250 cd/m²
Δυναμική αντίθεση (ACM)	100.000.000:1
Γωνία θέασης	178° οριζόντια / 178° κάθετα
Υποδοχές εισόδου βίντεο	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Ενσωματωμένα ηχεία	2 x 2 W
Θύρες USB	4x USB 3.0 (προαιρετικά ανάλογα με το μοντέλο)
Κατανάλωση ρεύματος (λειτουργία)	26 W
Κατανάλωση ρεύματος (αναμονή)	0,5 W
Τροφοδοσία	100-240 V, 50/60 Hz
Διαστάσεις (με βάση)	612,3 x 401,1-521,1 x 259,79 mm (Μ x Υ x Β)
Καθαρό βάρος	7,88 kg
Εργονομικές ρυθμίσεις	Κλίση -5°/+25°, περιστροφή -45°/+45°, περιστροφή σε κατακόρυφο άξονα -90°/+90°, ύψος 120 χιλ.
Κύριες λειτουργίες	Αντίθεση, φωτεινότητα, ενίσχυση μαύρου, μπλε φως, ACM, super sharpness, gamma, θερμοκρασία χρώματος, λειτουργίες sRGB, Adaptive-Sync, κ.λπ.
Συντήρηση και καθαρισμός	Αποσυνδέστε, ψεκάστε σε μαλακό πανί χωρίς διαλύτη, μην ψεκάζετε απευθείας στην οθόνη
Ασφάλεια	Μην ανοίγετε το περίβλημα, μην εκτίθετε σε βροχή ή υγρασία, αποσυνδέστε σε περίπτωση ζημιάς
Επισκευασιμότητα	Αφαιρούμενη βάση, επισκευή μόνο από εξουσιοδοτημένο τεχνικό

Συχνές ερωτήσεις - BL270 ACER

Πώς να καθαρίσετε την οθόνη του μόνιτορ Acer BL270;

Απενεργοποιήστε το μόνιτορ και αποσυνδέστε το καλώδιο τροφοδοσίας. Ψεκάστε ένα διάλυμα καθαρισμού χωρίς διαλύτη σε ένα μαλακό πανί, στη συνέχεια σκουπίστε απαλά την οθόνη. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη ή στο περίβλημα. Αποφύγετε προϊόντα με βάση την αμμωνία ή το αλκοόλ.

Ποια καλώδια να χρησιμοποιήσω για να συνδέσω το μόνιτορ σε έναν υπολογιστή;

Χρησιμοποιήστε ένα καλώδιο VGA, HDMI ή DisplayPort ανάλογα με τις διαθέσιμες θύρες. Συνδέστε το ένα άκρο στο μόνιτορ και το άλλο στον υπολογιστή. Βεβαιωθείτε ότι και οι δύο συσκευές είναι απενεργοποιημένες πριν από τη σύνδεση. Το καλώδιο ήχου (προαιρετικό) μπορεί να χρησιμοποιηθεί για τον ήχο.

Πώς να ρυθμίσω το ύψος του μόνιτορ Acer BL270;

Το ύψος είναι ρυθμιζόμενο από 0 έως 120 mm. Κρατήστε σταθερά το μόνιτορ και σηκώστε ή χαμηλώστε το απαλά. Η ρύθμιση είναι μηχανική και δεν απαιτεί εργαλεία. Μην σηκώνετε το μόνιτορ από τη βάση του.

Ποια είναι η μέγιστη υποστηριζόμενη ανάλυση;

Η μέγιστη ανάλυση είναι 1920 x 1080 pixel. Μέσω HDMI ή DisplayPort, η ανανέωση μπορεί να φτάσει τα 75 Hz. Μέσω VGA, η συχνότητα περιορίζεται στα 60 Hz.

Πώς να χρησιμοποιήσω το μενού στην οθόνη (OSD);

Πατήστε το κουμπί πλοήγησης/OK για να ανοίξετε το μενού. Χρησιμοποιήστε τα πλήκτρα κατεύθυνσης για πλοήγηση και πατήστε OK για επιλογή. Οι ρυθμίσεις περιλαμβάνουν αντίθεση, φωτεινότητα, θερμοκρασία χρώματος κ.λπ. Για έξοδο, επιλέξτε 'Έξοδος'.

Το μόνιτορ διαθέτει ηχεία;

Ναι, το μόνιτορ είναι εξοπλισμένο με δύο ηχεία των 2 W το καθένα. Ο ήχος είναι διαθέσιμος μέσω σύνδεσης HDMI ή DisplayPort, ή μέσω ξεχωριστής εισόδου ήχου (ανάλογα με το μοντέλο).

Τι να κάνω σε περίπτωση προβλήματος εμφάνισης;

Ελέγξτε πρώτα τις συνδέσεις των καλωδίων. Χρησιμοποιήστε τη λειτουργία 'Αυτόματη ρύθμιση' στο μενού OSD (για αναλογική είσοδο). Εάν το πρόβλημα επιμένει, δοκιμάστε να επαναφέρετε τις ρυθμίσεις μέσω 'Επαναφοράς' στο μενού. Συμβουλευτείτε έναν τεχνικό αν χρειαστεί.

Είναι το μόνιτορ συμβατό με το πρότυπο VESA;

Ναι, το μόνιτορ είναι συμβατό με VESA και το πόδι είναι αφαιρούμενο. Μπορείτε να τοποθετήσετε έναν αρθρωτό βραχίονα ή μια βάση τοίχου (οι βίδες δεν παρέχονται).

Πώς να μειώσω την καταπόνηση των ματιών;

Το μόνιτορ ενσωματώνει λειτουργία μείωσης μπλε φωτός (Blue Light). Ενεργοποιήστε την μέσω του μενού OSD. Η λειτουργία 'Standard' είναι πιστοποιημένη από TÜV Rheinland για χαμηλό μπλε φως. Ρυθμίστε επίσης τη φωτεινότητα και την αντίθεση σε άνετα επίπεδα.

Ποια είναι η κατανάλωση ρεύματος σε κατάσταση αναμονής;

Σε κατάσταση αναμονής, η κατανάλωση είναι 0,5 W. Σε κατάσταση απενεργοποίησης, είναι 0,3 W. Η κατανάλωση κατά τη λειτουργία είναι 26 W. Χρησιμοποιήστε το κουμπί λειτουργίας για να απενεργοποιήσετε εντελώς το μόνιτορ.

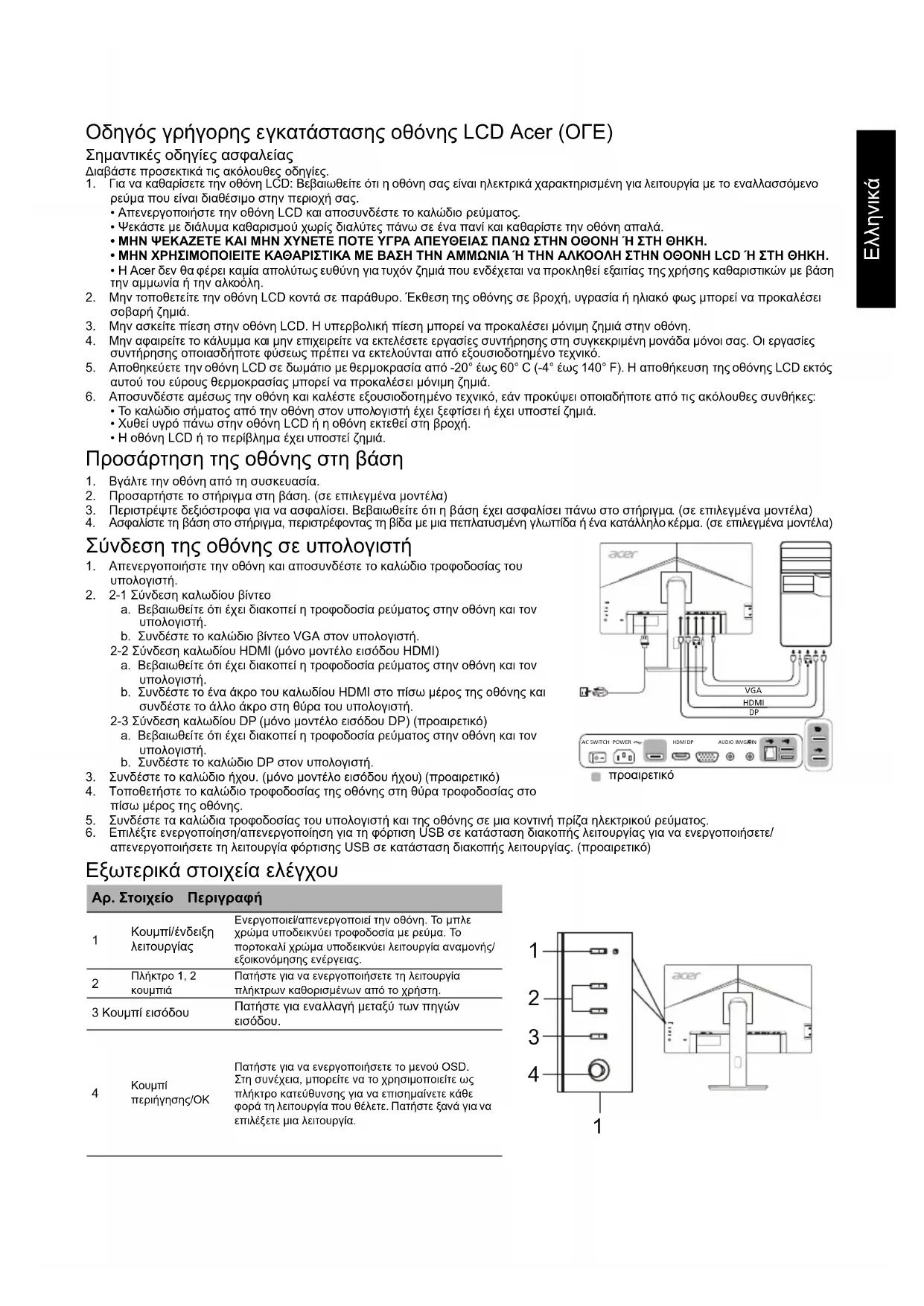

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BL270 ACER

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διάλυτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΝΕΡΟ Ή ΥΓΡΑ ΑΝΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ. Η Acer δεν φέρει ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
6. Μην τοποθετείτε την οθόνη LCD κοντά σε τζάκι. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει ζημιά στην οθόνη.
8. Μην απαιτείτε το καύσιμο και μην επιχειείτε να εκτελέσετε εργασίες συντήρησης στην οικεία συσκευή όσο είναι σε λειτουργία. Ο εργαιοσυντήρησης ονομάζεται πλήρως και πρέπει να εκτελείται από τον κατάλληλο τεχνικό.
9. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
10. Ανοίξτε τον οδηγό και καλώς εφοδιάστε τον τεχνικό, εφοδιάστε από τις ακόλουθες συνθήκες

Το καλώδιο σήματος ή το καλώδιο τροφοδοσίας μπορεί να έχει υποστεί ζημιά ή να έχει χαλαρώσει. Χρησιμοποιήστε την οθόνη LCD ή την οθόνη εκτός από τη βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσαρτήστε την οθόνη στη βάση

1. Βγάλτε την οθόνη ή τη συσκευασία.
2. Πιέστε το όργανο α ή β ακόν. (Οδηγίες επιλογής οργάνου)
3. Περιστρέψτε δεξιόστροφα για να ασφαλίσετε. Βεβαιωθείτε ότι η βάση έχει ασφαλίσει πάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)
4. Απορρίπτεται η ζώνη ή το τμήμα, περιστρεφόμενη γωνία ή εν κατασκευή. (επεγεύοντας σωστά)

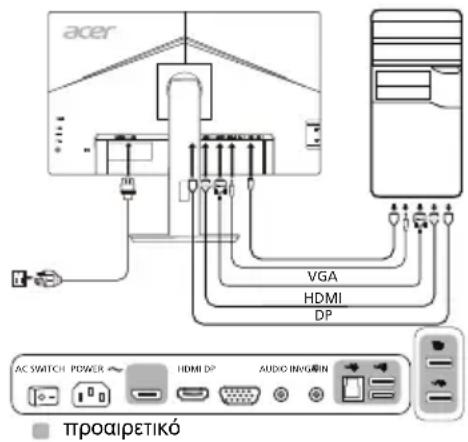

Σύνδεση της οθόνης σε υπολογιστή

1. Ακολούθησε την οδηγία και αποσύνδεσε το καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου βίντεο

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλα με είσοδο HDMI)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το ένα άκρο του καλωδίου HDMI στη θύρα της οθόνης και συνδέστε το άλλο άκρο στη θύρα του υπολογιστή.

2-3 Σύνδεση καλωδίου DP (μόνο μοντέλο με είσοδο DP) (προαιρετικό)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο DP στον υπολογιστή.

1. Σύστημα το κιβώτιο. (μόνο οδηγός οδού) (Προαιρετικό)
2. Τοποθετήστε το κιβώτιο προστασίας της οθόνης στην οθόνη προστασίας οπίσθιου μέρους της οθόνης.
4. Ενεργοποίηση/απενεργοποίηση για την υποδοχή USB κατάσταση διακόπτης λειτουργίας για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία υποδοχής USB κατάσταση διακόπτης λειτουργίας. (Προαιρετικό)

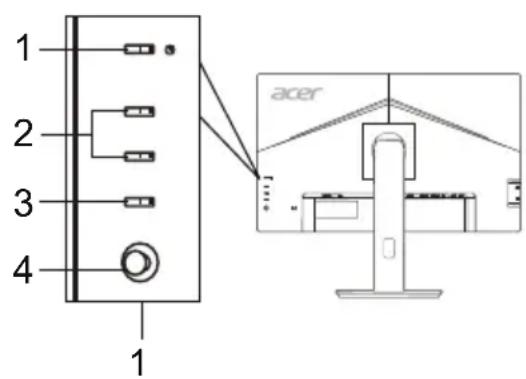

Εξωτερικά στοιχεία ελέγχου

Ap. Στοχείο Περιγαφή
1	Κουμπί/ένδειξηλειουργίας Ευργοποίει/ατένργοποίει Αγνόνη. Μτιλεχρωμα Αντοδεικυύει τροφόδσια με ρεύμα. Μτορτοκαι λχρωμα Αντοδεικυύει λειουργία αναμονής/εξοικονόμιαση ευργείας.
2	Πλήκτρο 1, 2Κουμπία Παπήσετη γίαν ευργοποίησετη Μλειουργία Πλήκτρων καθορισμένων αἰτό Φρήση.
3	Κουμπί εἰσόδου Παπήσετη γίανλλαγή μεταξύ των πηγών εἰσόδου.
4	Κουμπί Περιήγησης/OK Παπήσετη γίαν ευργοποίησετη Μενού OSD.Στη συνέχεια, μιθορείνενα το χρησιροίηετη ωςΠλήκτρο Κατέωθυνούς γίαν επισημαίνετε κάβε φρόρα τη λειουργία που θέλετε. Παπήσε Εανά γίαν επιλέξετε μία λειουργία.

Κανόνες και προϋποθέσεις ασφάλειας

Εισαγωγή FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει εγγύηση ότι δεν θα προκύψουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη ραδιοφωνική ή τηλεοπτική λήψη, γεγονός που μπορεί να διαπιστωθεί με την απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνου/τηλεόρασης για βοήθεια.

Δήλωση Συμμόρφωσης CE

Από τα παρόντα, η Acer Inc., δηλώνει ότι η οθόνη LCD συμμορφώνεται με τα βασικά απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, της Οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και της Οδηγίας RoHS 2011/65/ΕΕ και της Οδηγίας 2009/125/ΕΚ όσον αφορά τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Είσοδος:

Για να αποφύγετε ενδεχόμενη ζημιά στην οθόνη, τοποθετήστε την όρθια.

Είσοδος: Οθόνη κάλυψης

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Είσοδος: Περιφερειακές συσκευές

Μη περιφερειακές οικείες (οικείες εισόδου/εξόδου, περιμετρικές, εκτυπωτικές) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία μη πιστοποιημένων περιφερειακών είναι πιθανόν να οδηγήσει σε παρεμβολές ή παρεμπόδιση ραδιοεπικοινωνίας.

Προσοχή

Η λάμπα δεν έχει υποστεί επεξεργασία από τον κατασκευαστή. Ενδέχεται να ακυρωθεί η άδεια του χρήστη, η οποία χρησιμεύει για το προϊόν αυτό, σύμφωνα με την ισχύουσα νομοθεσία.

Συνθήκες Λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβείς παρεμβολές και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλούν ανεπιθύμητη λειτουργία.

Εισαγωγή: Καναδοί χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Oθóvη LCD	Σύστημα Μόβγησης	'Éγχρωμη Μόθονη LCD TFT
	Mέγεθος 27"W (69 cm)
	Βίμα pixel	0,311 mm (O) x 0,311 mm (K)
	Φωτεινότητa	250 cd/m2(τυπική)
	Avτίβεηη	100000000:1 μέγ. (ACM)
	Γινία προβαλής	178° (O) 178° (K) (CR = 10)
	Xρόνος ατήκριασης	4 ms (G σε G)
	Τύτος πάνελ	Τέχνολουγία In-Plane Switching
	Ορίζουνια συχόντητa	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Κατακόρμη συχόντητa	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Xρώματα Μόδύνης		16,7 Εκατομμύρία
Σύχνόντητα κουκκίδων 174,5 MHz
Μέγιση Αναλυαη		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
TOTΟθέτηηη και Δεμηλειουργία		VESA DDCCI/DDC2B
Kαταναλωη Πεύματος	Λειουργία ενεργοτοιηης 26W
	Λειουργία αναμονης 0,5 W
	Λειουργία ατενεργοτοιηης	0,3 W
Υποδόχη εἰσδόου		D-SubHDMI (μόνο μοντέλεισδόου HDMI)DP (μόνο μοντέλεισδόου DP)
Σύŋμα βίντεο εἰσδόου		Αναλογίκο: 0,7 Vp-p (τυπικό), 75 OHM, θεικόHDMI (μόνο μοντέλεισδόου HDMI) (προαρετίκό)DP (μόνο μοντέλεισδόου DP) (προαρετίκό)
Ηχελι		2 W x 2 (μόνο μοντέλεισδόου ἡχοι) (προαρετίκό)
USB		USB 3.0 x 4 (προαρετίκό)
Μέγιση μέγεθος Κόνης		Ορίζουνια: 597,88 mmKataκόρμηφ: 336,31 mm
Πηγή διχόος		100-240 V, 50/60 Hz
Περιβαλλοντία ζητηματα		Θερμοκραδία λειουργίας: 0° εύς 40 °CΘερμοκραδία ατοθέκησας: -20° εύς 60 °CYγαδία Λειουργίας: 20% εύς 80%
Διαστάσεις		612,3 (Π) x 401,1 - 521,1 (Y) x 259,79 (B) mm
Βάρος (K. B.)		7,88 kg (καθαρό)
Προδίαραρές μηχανίαμου		Κλίης: -5° εύς +25° (μόνο στο υμηλότερο σημεlio μπρούνν αν προσφερθουν 25 μορες κλίσης γία τη υμνία ανύμωσαςΠεριαρό: -45° εύς +45°Púθμια Μρούς: 0 mm εύς 120 mmΠεριαρό: -90° εύς +90°Antioπιμενη βάŋ: Nai
Εξωτερία στοίχελε έλέγχου	Διακόπης/Kουμία	Κουμίη ΛειουρίαςΠλκόκτο 1Πλκόκτο 2
	Λειουργίες	AvτίβεηηΦωτενόπηταEviloxuη μαρων περίαχωνMtλε φιως*Eveργοτοίησα/atteνεργοτοίηση ACMΕξαρετίκης ευκρίνειαO. Εθέη (μόνο μοντέλον αναλογίκης εἰσδόου)K. Εθέη (μόνο μοντέλον αναλογίκης εἰσδόου)Pολό (μόνο μοντέλον αναλογίκης εἰσδόου)Eπτίαη (μόνο μοντέλον αναλογίκης εielδόου)Autóματη Μηγίη Λειουργία ευρείας Θειαργίας Αναρεματος Μερμοκραδία χρωματος Γάμα Θερμοκραδία χρωματος ΛειουργίεςsRGB Λειουρία κλίμακας γκρίΚαρεμός 6 αξόνων Απόχρωση 6 αξόνων Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση Απόχρωση ΑπόχρωσηΩ
Οι προβίαρές ευδέχεταιν διαφέρουν αναλογία με το μοντέλον η/και την περίαγη.

Βρείτε τα εγχειρίδια και την άλλη τεκμηρίωση για το προϊόν Acer στην τοποθεσία υποστήριξης της Acer.

*Η προεπιλεγμένη ρύθμιση "Standard" (Τυπικό) έχει υποβληθεί σε δοκιμές από τον οργανισμό TÜV Rheinland και πληροί τις προδιαγραφές Low Blue Light (Hardware Solution) Χαμηλού μπλε φωτός (Λύση υλικού)" του προτύπου TÜV Rheinland και της πιστοποίησης Eyesafe Display.
