BEDIENUNGSANLEITUNG BL270 ACER

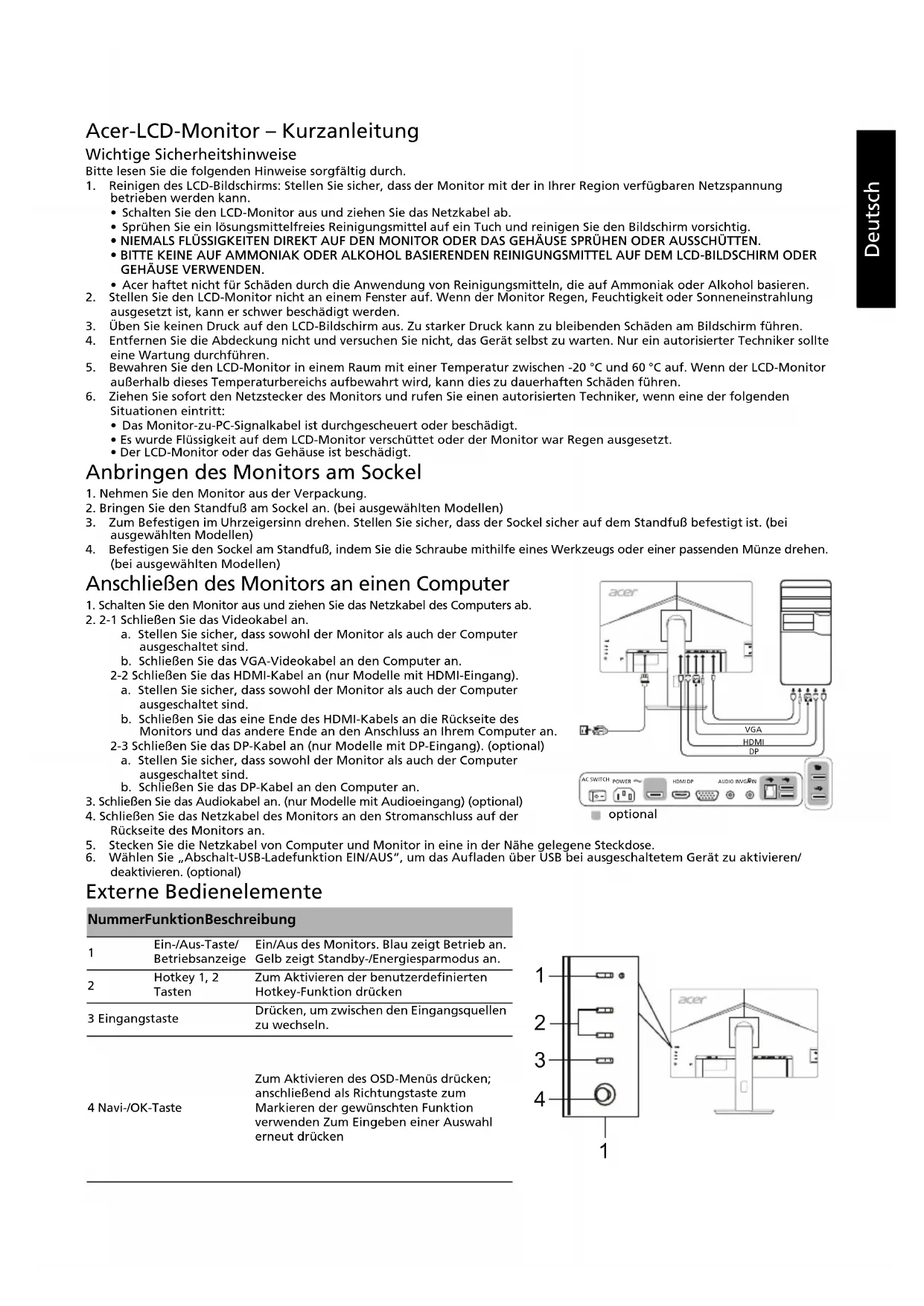

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihr Region verfügbarnetzpannung betriebenen werden kann.

2. Schalten Sie den LCD-Monitor aus undziehen Sie das Netzkabel ab.
   Sprufen Sie ein losungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.

3. NIEMALS FLUSSIGKEITEN DIREKT Auf DEN MONITOR ODER DAS GEHÄUSE SPRUHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWenden.

5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.

6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.

7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführten.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20^ und 60^ auf. Wenn der LCD-Monitor außerhalb these Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schaden führen.

10. Ziehen Siesofar den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:

11. Das Monitor-zu-PC-Signalkabel ist durchgesch.euert oder beschädigt.

12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeitigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

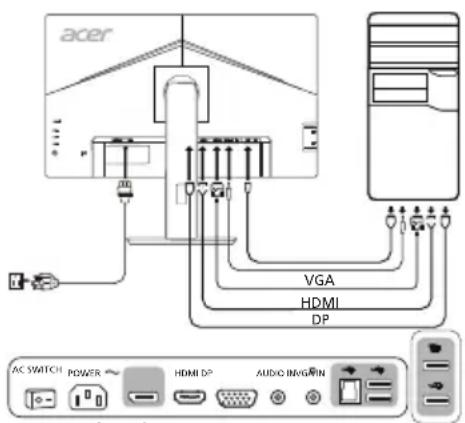

AnschlieBen des Monitors an einen Computer

1. Schalten Sie den Monitor aus undziehen Sie das Netzkabel des Computers ab.
2. 2-1 SchlieBen Sie das Videokabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. SchlieBen Sie das VGA-Videokabel an den Computer an.

2-2 SchlieBen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. Schlieben Sie das eine Ende des HDMI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihr dem Computer an.

2-3 SchlieBen Sie das DP-Kabel an (nur Modelle mit DP-Eingang). (optional)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. SchlieBen Sie das DP-Kabel an den Computer an.

1. SchlieBen Sie das Audiokabel an. (nur Modelle mit Audioeingang) (optional)
2. Schlieben Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
4. Wahlen Sie „Abschalt-USB-Ladefunktion EIN/AUS", um das Aufladen über USB bei ausgescheltem Gerät zu aktivieren/deaktivieren. (optional)

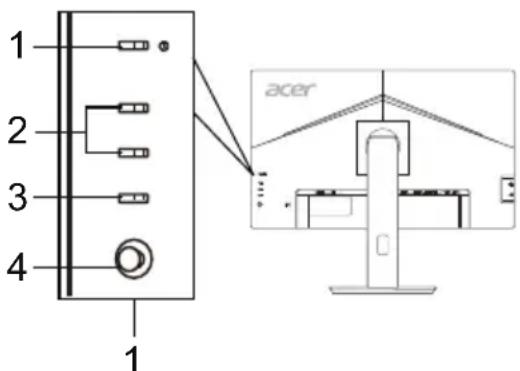

Externe Bedienelemente

NummerFunktionBeschreibung

1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeit Betrieb an.Gelb zeit Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken
3	Eingangsstaste	Drucken, um zwischen den Eingangsquellenzu wechseln.

4 Navi-/OK-Taste

Zum Aktivieren des OSD-Menus drucken;
anschließlich als Richtungstaste zum Markieren der gewünschten Funktion verwenden Zum Eingeben einer Auswahl erneut drucken

optional

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerat wurd getestet und erfuitt die Grenzwerte fur ein digitales Gerat der Klasse B gemaB Teil 15 der FCC-Vorschriften.
These Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerat erzeugt, verwendet und gibt möglichereweise Funkfrequenzenergie ab und kann, wenn es nicht gemaB den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.
Es gibt jedoch keine Garantie davon, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn these Gerat Storungen des Radio- oder Fernsehemempfangs verursacht, was sich durch Aus- und Einschalten des Gerats feststellen lasst, kann der Benutzer versuchen, die Storungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne
- Vergroßern des Abstands zwischen dem Gerät und dem Receiver
Anschlieben des Gerats an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist
- Zu Rateziehen des Handlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklarung

Acer Inc. erklart hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schaden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegerate, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieser Geät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, konnen dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für diesen Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darfe keine schädlichen Interferenzen verursachen und (2)这点 Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwänschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass这点 Product nicht über den normalen Hausmull entsorgt werden har. Es liegt in Ihr Verantwortung, ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugegeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schon. Weitere Informationen dazu, wo sich Rücknahmestellen für ihre Altgeräte befinden, erhalten Sie bei ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbl	Idschirm
	Größe 27"W (69 cm)
	Pixelabstand 0,311 mm	(H)x0,311 mm(V)
	Helligkeit	250 cd/m2(typisch)
	Krontrast 100000000:1	Max. (ACM)
	Einsehbarer Winkel 17	8°(H) 178°(V) (CR = 10)
	Reaktionszeit 4 ms (G zu G)
	Bildschirmtyp In-Plane Switching
	H-Frequency	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-Frequency	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		174,5 MHz
Maximale Auflösung		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromverbrauch	Eingeschaltet 26 W
	Ruhemodus 0,5 W
	Ausgeschiedt 0,3 W
Eingangsbuchse		D-SubHDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, PositivHDMI (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautspricher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB USB 3.0 x 4 (optional)
Maximale Bildschirmgroße		Horizontal: 597,88 mmVertical: 336,31 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen 612,3 (B) x 401,1 bis 521,1 (H) x 259,79		T) mm
Gewicht (netto)		7,88 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +25° (nur am höchsten Punkt können 25 Grad Rückwärtsneigung des Höhenwinkels erzielt werden)Schwenken: -45° bis +45°Höheneinstellung: 0 mm bis 120 mmDrehgelenk: -90° bis +90°Abnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenu/Navi/OK
	Funktionen	KontrastHelligkeitSchwarzverst.Blues Licht*ACM Ein/AusSuperscharfH.Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)Fokus (nur Modelle mit analogem Eingang)Autom. Abgl. (nur Modelle mit analogem Eingang)GammaFarbtemp.Modi sRGBGrauskala-Modus6-Achs.-Sattig,6-Achs.-Farbton
Die genaute technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

Handbucher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Die Standardeinstellung "Standard" wurde vom TÜV Rheinland getestet und erfüllt die Anforderungen des TÜV Rheinland Standards "Wenig blaes Licht (Hardware Lösung)" und der TÜV Eyesafe Display Zertifizierung.
