BL270 - Monitör ACER - Ücretsiz kullanım kılavuzu

Ürün Tipi	LCD Monitör
Marka	Acer
Model	BL270
Ekran Boyutu	27 inç (69 cm)
Panel Teknolojisi	IPS (In-Plane Switching)
Yerel Çözünürlük	1920 x 1080 piksel (Full HD)
Yenileme Frekansı	75 Hz (HDMI/DP), 60 Hz (VGA)
Tepki Süresi	4 ms (gri'den gri'ye)
Tipik Parlaklık	250 cd/m²
Dinamik Kontrast (ACM)	100 000 000:1
Görüş Açısı	178° yatay / 178° dikey
Video Giriş Bağlantıları	1x VGA (D-Sub), 1x HDMI, 1x DisplayPort
Dahili Hoparlörler	2 x 2 W
USB Bağlantı Noktaları	4x USB 3.0 (modele göre isteğe bağlı)
Güç Tüketimi (çalışma)	26 W
Güç Tüketimi (bekleme)	0,5 W
Güç Kaynağı	100-240 V, 50/60 Hz
Boyutlar (ayaklı)	612,3 x 401,1-521,1 x 259,79 mm (G x Y x D)
Net Ağırlık	7,88 kg
Ergonomik Ayarlar	Eğim -5°/+25°, döndürme -45°/+45°, dikey döndürme -90°/+90°, yükseklik 120 mm
Ana Fonksiyonlar	Kontrast, parlaklık, siyah güçlendirme, mavi ışık, ACM, süper netlik, gama, renk sıcaklığı, sRGB modları, Adaptive-Sync, vb.
Bakım ve Temizlik	Fişi çekin, çözücü içermeyen yumuşak bir beze püskürtün, ekrana doğrudan püskürtmeyin
Güvenlik	Kasayı açmayın, yağmura veya neme maruz bırakmayın, hasar durumunda fişi çekin
Onarılabilirlik	Çıkarılabilir ayak, yalnızca yetkili teknisyen tarafından onarım

Sık sorulan sorular - BL270 ACER

Acer BL270 monitörün ekranı nasıl temizlenir?

Monitörü kapatın ve güç kablosunu çekin. Çözücü içermeyen bir temizlik solüsyonunu yumuşak bir beze püskürtün, ardından ekranı nazikçe silin. Sıvıyı asla doğrudan ekrana veya kasaya püskürtmeyin. Amonyak veya alkol bazlı ürünlerden kaçının.

Monitörü bilgisayara bağlamak için hangi kablolar kullanılır?

Mevcut bağlantı noktalarına göre bir VGA, HDMI veya DisplayPort kablosu kullanın. Bir ucunu monitöre, diğerini bilgisayara takın. Bağlantıdan önce her iki cihazın da kapalı olduğundan emin olun. Ses için isteğe bağlı olarak ses kablosu kullanılabilir.

Acer BL270 monitörün yüksekliği nasıl ayarlanır?

Yükseklik 0 ila 120 mm arasında ayarlanabilir. Monitörü sıkıca tutun ve hafifçe yukarı veya aşağı kaldırın/inin. Ayar mekaniktir ve herhangi bir alet gerektirmez. Monitörü tabanından kaldırmayın.

Desteklenen maksimum çözünürlük nedir?

Maksimum çözünürlük 1920 x 1080 pikseldir. HDMI veya DisplayPort ile yenileme 75 Hz'e ulaşabilir. VGA ile frekans 60 Hz ile sınırlıdır.

Ekran menüsü (OSD) nasıl kullanılır?

Menüyü açmak için gezinme/OK düğmesine basın. Gezinmek için yön tuşlarını kullanın ve seçmek için OK'a basın. Ayarlar kontrast, parlaklık, renk sıcaklığı vb. içerir. Çıkmak için 'Çıkış'ı seçin.

Monitörün hoparlörü var mı?

Evet, monitör her biri 2 W olan iki hoparlörle donatılmıştır. Ses, HDMI veya DisplayPort bağlantısı veya ayrı bir ses girişi (modele göre) aracılığıyla kullanılabilir.

Görüntü sorunu durumunda ne yapılmalı?

Önce kablo bağlantılarını kontrol edin. (Analog giriş için) OSD menüsünde 'Otomatik Ayarlama' işlevini kullanın. Sorun devam ederse menüde 'Sıfırla' ile ayarları sıfırlamayı deneyin. Gerekirse bir teknisyene danışın.

Monitör VESA standardıyla uyumlu mu?

Evet, monitör VESA uyumludur ve ayak çıkarılabilir. Bir montaj kolu veya duvar braketi takabilirsiniz (vidalar verilmez).

Göz yorgunluğu nasıl azaltılır?

Monitör, mavi ışık azaltma işlevi (Blue Light) içerir. OSD menüsü aracılığıyla etkinleştirin. 'Standart' mod, düşük mavi ışık için TÜV Rheinland sertifikalıdır. Ayrıca rahat parlaklık ve kontrast ayarlayın.

Bekleme modunda güç tüketimi nedir?

Bekleme modunda tüketim 0,5 W'dur. Kapalı modda 0,3 W'tır. Çalışma sırasında tüketim 26 W'tır. Monitörü tamamen kapatmak için güç düğmesini kullanın.

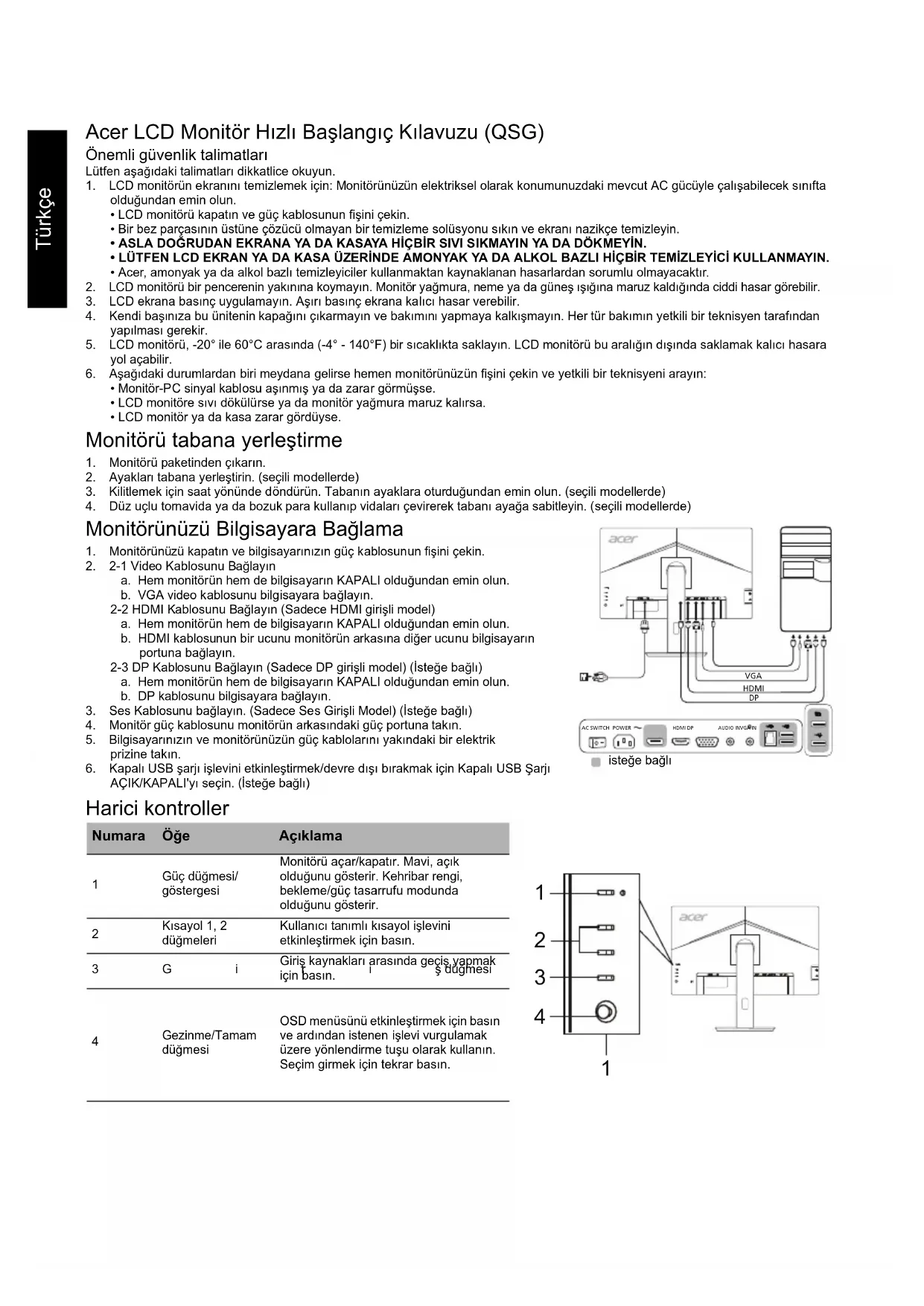

KULLANIM KILAVUZU BL270 ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC güçle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üzerine aşındırıcı olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılmalıdır.
8. LCD monitörü -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
10. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
11. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
12. LCD monitör ya da kasa zarar görmüşse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde)
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tornavida ya da bozuk para kullanarak vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

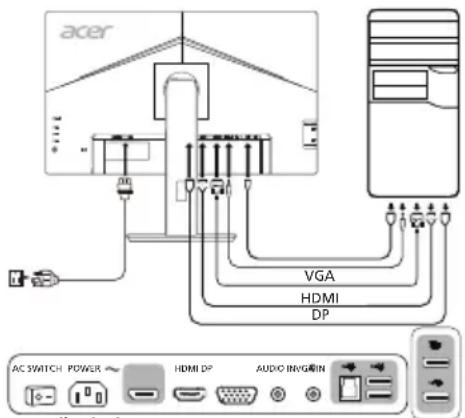

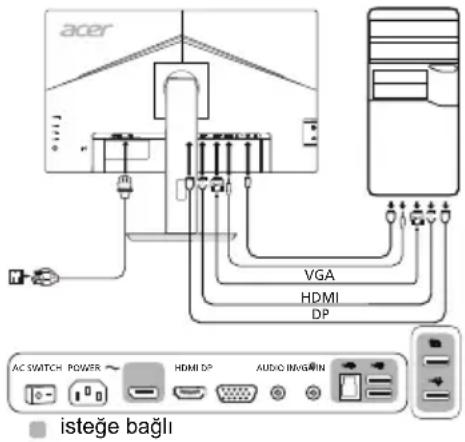

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 Video Kablosunu Bağlayın

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.

b. VGA video kablosunu bilgisayara bağlayın.

2-2 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunun bir ucunu monitörün arkasına, diğer ucunu bilgisayarın portuna bağlayın.

2-3 DP Kablosunu Bağlayın (Sadece DP girişli model) (İsteğe bağlı)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.

1. Ses kablosunu bağlayın. (Sadece ses girişli model) (İsteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
4. Kapalı USB şarj işlevini etkinleştirmek/devre dışı bırakmak için Kapalı USB Şarj AÇIK/KAPALI'ya basın. (İsteğe bağlı)

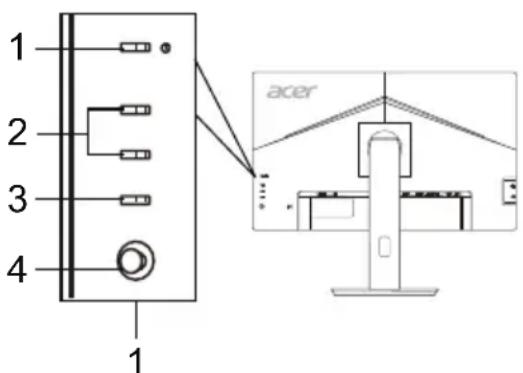

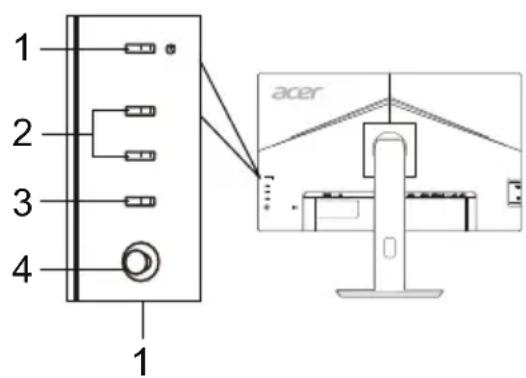

Harici kontroller

Numara	Öğe	Açıklama
1	Güçduğmesi/göstergesi	Monitör,uçar/kapatır. Mavi, acıkoldugu,gösterir. Kehribargeni,bekleme/güçtasarrufu modundaoldugu,gösterir.
2	Kılıyol 1,2duğmeleri	Kullanı tanımlı kılıyol,islevinietkinleşirmek,isinbasın.
3	Gi	Giris kaynaklıarasında gecis,yapmakiç basın.Ş üşmesi
4	Gezinme/Tamamduğmesi	OSD menüsunu etkinleşirmek,isinbasınve ardınandan istenen,isvi vurgulamaküzere yönendirme tuşu olarak kullanı.Seçim girmek,isin tekrarbasın.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar, evde kurulumda meydana gelebilecek zararlı bir girişime karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı girişime neden olabilir.

Bununla birlikte, bu girişimin belirli bir kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımını kapatıp açarak tespit edilebilen zararlı bir girişime neden olursa, kullanıcı aşağıdaki önlemlerden birini ya da birkaçını alarak bu girişimi düzeltmeyi deneyebilir:

• Alıcı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk Beyanı

Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT'nin enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Uyarı: Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı Kablolar

Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar, EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel Aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma Koşulları

Bu aygıt FCC Kuralları'nın 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı cihaz, Kanada ICES-003 standardına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeye, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürucu Sistemi TFT Renkli LCD
	Boyut 27"W (69 cm)
	Piksel Araişi	0,311 mm (Y) x 0,311 mm (D)
	Parlaklik	250 cd/m2 (Tipik)
	Kontrast 100.000.000 Maks (ACM)
	Görülebilir Aci178° (Y) 178° (D) (CR=10)
	Tepki Süresi 4 ms (G - G)
	Panel Tırū In-Plane Switching
	Yatay Frekans	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Dikey Frekans	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock 174,5 MHz
Maksimum Çozünurlük		VGA: 1920 x 1080 @ 60 HzHDMI/DP: 1920 x 1080 @ 75 Hz
Tek ve Kullan VESA DDCCI/DDC2B
Güç Tüketimi	Açık Mod 26 W
	Uyku Modu 0,5 W
	Kapali Mod 0,3 W
Giri Şağlayıcişi		D-SubHDMI (Sadece HDMi Girisi Model)DP (Sadece DP Girisi Model)
Giri Şevesi Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, PoztifHDMI (Sadece HDMi Girisi Model) (Isteşige seks)DP (Sadece DP Girisi Model) (Isteşige seks)
Hopari Lorler		2 W x 2 (Sadece Ses Girisi Model) (Isteşige seks)
USB		USB 3.0 x 4 (Isteşige seks)
Maksimum Ekran Büyükkıngü		Yatay: 597,88 mmDikey: 336,31 mm
Güç Kaynaya		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalışma Sıcakkıngı: 0° - 40°C Saklama Sıcakkıngı: -20° - 60°CÇalışma Nem Araiği: %20 - %80
Boyutlar		612,3 (G) x 401,1 - 521,1 (Y) x 259,79 (D) mm
Aşkık (Net)		7,88 kg (net)
Mekanizma Teknik Özellikleri		Eşimi: -5° - +25° (Yükselme-SAci:içın sadece en yüksel nektada 25 derecelik yaslanma sunulabilir)Dönşü: -45° - +45°Boy ayarlamasi: 0 mm - 120 mmPivot: -90° - +90°Ayrlabilir ayak noktası: Evet
Harici konntroller	Anahter/Dügmeler	Güç DüşmesiKisayol 1Kisayol 2GirgisMenu/Gezinme/Tamam
	Islevler	KontrastParlakkılcıSiyah GüçlendirMavi İsk*ACMA/KAPAMASuper NetlikYatay Konum (sadece Analog girisi model)Dikey Konum (sadece Analog girisi model)Saat (sadece Analog girisi model)Odak (sadece Analog girisi model)Oto. Yapilandirma (sadece Analog girisi model)GammaRenk SıcakkılgıModiarsRGBGri Tonlama Modu6eks. Doğun.6eks. TonGüç Kapali USB ŞarıEkran BiligiSunr Ayarlısı SifrlaÇişisTeknik özkillikler, modele ve/veya bölgeye,gäredeğ,isiklik,gisterir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.

*Varsayılan "Standart" ayarı TÜV Rheinland tarafından test edilmiştir ve TÜV Rheinland'ın "Düşük Mavi Işık (Donanım Çözüm)" standardının ve TÜV Göze Zarar Vermeyen Görüntüleme sertifikasının gereksinimlerini karşılamaktadır.
