ПОСІБНИК КОРИСТУВАЧА ONE+ R18IW7 RYOBI

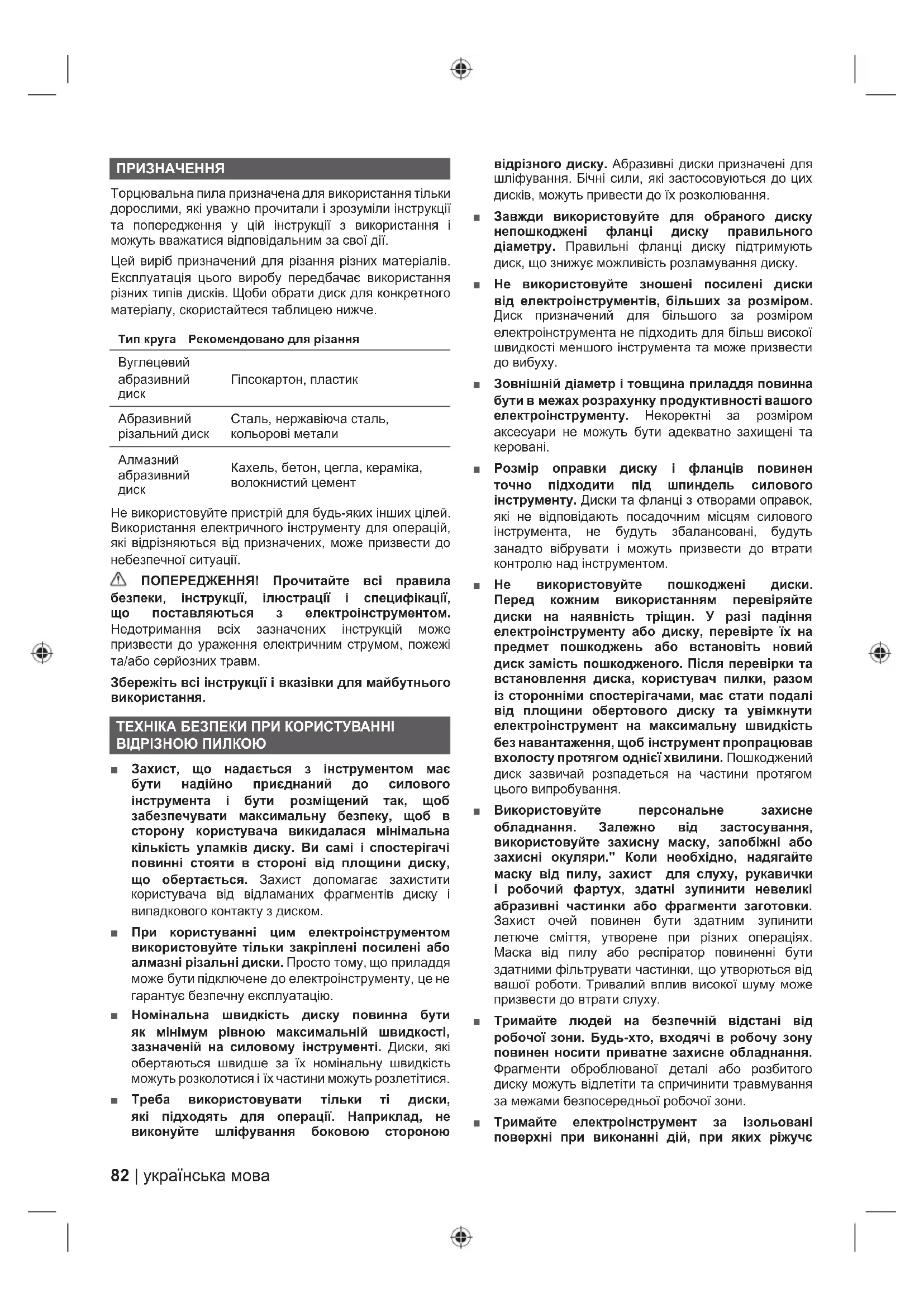

Частите или принадлежностите се продават отделно82 | українська мова ПРИЗНАЧЕННЯ Торцювальна пила призначена для використання тільки дорослими, які уважно прочитали і зрозуміли інструкції та попередження у цій інструкції з використання і можуть вважатися відповідальним за свої дії. Цей виріб призначений для різання різних матеріалів. Експлуатація цього виробу передбачає використання різних типів дисків. Щоби обрати диск для конкретного матеріалу, скористайтеся таблицею нижче

Тип круга Рекомендовано для різання

Гіпсокартон, пластик

різальний диск Сталь, нержавіюча сталь, кольорові метали

Кахель, бетон, цегла, кераміка, волокнистий цемент Не використовуйте пристрій для будь-яких інших цілей. Використання електричного інструменту для операцій, які відрізняються від призначених, може призвести до небезпечної ситуації. ПОПЕРЕДЖЕННЯ! Прочитайте всі правила безпеки, інструкції, ілюстрації і специфікації, що поставляються з електроінструментом. Недотримання всіх зазначених інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Збережіть всі інструкції і вказівки для майбутнього використання. ТЕХНІКА БЕЗПЕКИ ПРИ КОРИСТУВАННІ ВІДРІЗНОЮ ПИЛКОЮ ■ Захист, що надається з інструментом має бути надійно приєднаний до силового інструмента і бути розміщений так, щоб забезпечувати максимальну безпеку, щоб в сторону користувача викидалася мінімальна кількість уламків диску. Ви самі і спостерігачі повинні стояти в стороні від площини диску, що обертається. Захист допомагає захистити користувача від відламаних фрагментів диску і випадкового контакту з диском. ■ При користуванні цим електроінструментом використовуйте тільки закріплені посилені або алмазні різальні диски. Просто тому, що приладдя може бути підключене до електроінструменту, це не гарантує безпечну експлуатацію. ■ Номінальна швидкість диску повинна бути як мінімум рівною максимальній швидкості, зазначеній на силовому інструменті. Диски, які обертаються швидше за їх номінальну швидкість можуть розколотися і їх частини можуть розлетітися. ■ Треба використовувати тільки ті диски, які підходять для операції. Наприклад, не виконуйте шліфування боковою стороною відрізного диску. Абразивні диски призначені для шліфування. Бічні сили, які застосовуються до цих дисків, можуть привести до їх розколювання. ■ Завжди використовуйте для обраного диску непошкоджені фланці диску правильного діаметру. Правильні фланці диску підтримують диск, що знижує можливість розламування диску. ■ Не використовуйте зношені посилені диски від електроінструментів, більших за розміром. Диск призначений для більшого за розміром електроінструмента не підходить для більш високої швидкості меншого інструмента та може призвести

■ Зовнішній діаметр і товщина приладдя повинна бути в межах розрахунку продуктивності вашого електроінструменту. Некоректні за розміром аксесуари не можуть бути адекватно захищені та

■ Розмір оправки диску і фланців повинен точно підходити під шпиндель силового інструменту. Диски та фланці з отворами оправок, які не відповідають посадочним місцям силового інструмента, не будуть збалансовані, будуть занадто вібрувати і можуть призвести до втрати контролю над інструментом. ■ Не використовуйте пошкоджені диски. Перед кожним використанням перевіряйте диски на наявність тріщин. У разі падіння електроінструменту або диску, перевірте їх на предмет пошкоджень або встановіть новий диск замість пошкодженого. Після перевірки та встановлення диска, користувач пилки, разом із сторонніми спостерігачами, має стати подалі від площини обертового диску та увімкнути електроінструмент на максимальну швидкість без навантаження, щоб інструмент пропрацював вхолосту протягом однієї хвилини. Пошкоджений диск зазвичай розпадеться на частини протягом цього випробування. ■ Використовуйте персональне захисне обладнання. Залежно від застосування, використовуйте захисну маску, запобіжні або захисні окуляри." Коли необхідно, надягайте маску від пилу, захист для слуху, рукавички і робочий фартух, здатні зупинити невеликі абразивні частинки або фрагменти заготовки. Захист очей повинен бути здатним зупинити летюче сміття, утворене при різних операціях. Маска від пилу або респіратор повиненні бути здатними фільтрувати частинки, що утворються від вашої роботи. Тривалий вплив високої шуму може призвести до втрати слуху. ■ Тримайте людей на безпечній відстані від робочої зони. Будь-хто, входячі в робочу зону повинен носити приватне захисне обладнання. Фрагменти оброблюваної деталі або розбитого диску можуть відлетіти та спричинити травмування за межами безпосередньої робочої зони. ■ Тримайте електроінструмент за ізольовані поверхні при виконанні дій, при яких ріжучє83 українська мова |

приладдя можуть контактувати з прихованою проводкою. Ріжучі приладдя при контакті з проводом під напругою можуть зробити незахищені металеві частини електроінструменту під напругою і можуть вдарити оператора електричним струмом. ■ Ніколи не кладіть електроінструмент, поки приладдя повністю не зупинилось. Диск, що обертається, може застрягнути у поверхні та привести до втрати контролю над пристроєм. ■ Не запускайте електроінструмент коли переносите його на робоче місце. Випадковий контакт з обертовим приладдям може зловити ваш одяг, потягнувши приладдя до вашого тіла. ■ Регулярно очищайте вентиляційні прорізи електроінструменту. Вентилятор двигуна буде втягувати пил усередину корпусу і надмірне накопичення металевих порошків може викликати ураження електричним струмом. ■ Не використовуйте електроінструмент поблизу легкозаймистих матеріалів. Іскри можуть запалити ці матеріали. Віддача і суміжні попередження Віддача - це несподівана реакція на защемлення або стопоріння диску, що обертається. Зачіпання або забивання спричиняє стрімку зупинку обертового диску, що в свою чергу, викликає неконтрольоване відкидання пристрою у напрямку протилежному до обертання в точці

Наприклад, якщо абразивне коло зачепилося або затиснуте у заготовці, край колеса, що входить в точку зачипляння може вкопатися в поверхню матеріалу в результаті чого колесо буде западати або викидатися." Колесо може рухатися до або від оператора, в залежності від напрямку руху колеса в точці защемлення. За цих умов абразивні диски можуть також розколотися. Віддача є наслідком неправильного застосування електро інструменту та/або неправильних процедур або умов експлуатації і може бути уникнута застосуванням належних запобіжних заходів, як зазначено нижче. ■ Міцно тримайте електроінструмент і розташуйте тіло і руки, щоб дозволити вам протистояти віддачі. Для максимального контролю віддачі або реакції на обертання під час запуску завжди використовуйте додаткову ручку, якщо вона є в наявності. Оператор може контролювати реакції крутного моменту або віддачу, якщо будуть прийняті відповідні запобіжні заходи. ■ Ніколи не тримайте руки біля диску, що обертається. Може виникнути віддача у руку. ■ Не стійте на одній лінії з диском, що обертається. Віддача спонукає інструмент рухатись у напрямку, протилежному напрямку руху диску від точки стопоріння. ■ Будьте особливо обережними під час роботи у кутах, біля гострих кромок і т.д. Уникайте відскоків та зачеплень диску. Куточки, гострі краї або стрибання мають тенденцію зловлювати обертове приладдя і приводити до втрати контролю або віддачі. ■ Не встановлюйте пильний ланцюг, диск для різьби по дереву, сегментований алмазний диск з периферійним прорізами більшими 10 мм або зубчатий пиляльний диск. Такі леза створюють часті відкати і втрату контролю. ■ Заборонено натискати або застосовувати надмірний тиск на диск. Не намагайтеся зробити зріз надмірної глибини. Перевантаження диска збільшує навантаження і сприйнятливість до скручування або зачеплення диска в розрізі, віддачі або поломки диска. ■ Коли колесо затискається, зачепляється, або коли зрізання переривається з будь- якої причини, вимкніть електроінструмент і тримайте нерухомо єлектроінструмент, поки колесо повністю не зупинеться. Ніколи не намагайтеся забрати диск з зони різання, коли диск рухається, інакше може виникнути віддача. Щоб усунути причину заклинювання диску, знайдіть її та усуньте. ■ Не розпочинайте ріжучу операцію у заготовці. Нехай диски досягнуть повної швидкості і повторно введіть їх у розріз. Диск може зв'язуватися, підскакувати або спричинити віддачу, якщо електроінструмент буде перезапущений у заготівлі. ■ Підтримуйте панелі або будь-яякі негабаритні деталі, щоб мінімізувати ризик защеплення диска і віддачі. Великі заготовки можуть прогинатися під власною вагою. Опори повинні бути поміщені під заготовку поблизу лінії розрізу і поруч з краями заготовки на обох сторонах диска. ■ Будьте особливо обережні при виконанні "кишенькових розрізів" в існуючих стінах або інших відмостках. Виступаючий диск може скоротити газові або водопровідні труби, електропроводку або предмети, які можуть викликати віддачу. ДОДАТКОВІ ЗАХОДИ БЕЗПЕКИ. ■ Затисніть заготовку за допомогою затискного пристрою. Незатиснені заготовки можуть привести до серйозних травм і пошкоджень. ■ Тривале використання інструменту може викликати або посилити травми. При використанні інструменту протягом тривалого періоду, робіть регулярні

■ Пристрій автоматично перезапускається, якщо він глухне. Негайно вимкніть пристрій, якщо якщо він заглух. Не вмикайте пристрій, якщо він заглух,це може спричинити раптову віддачу тригера з високою швидкістю. Визначте чому пристрій заглух та усуньте її, звертаючи особливу увагу на інструкції

■ Діапазон температури навколишнього середовища для пристрою під час використання від 0°C до 40°C. ■ Діапазон температури навколишнього середовища для пристрою під час зберігання від 0°C до 40°C. ■ Рекомендований діапазон температури зовнішнього середовища для системи заряджання під час заряджання між 10°C та 38°C.84 | українська мова Головними міркуваннями при розробці цієї торцювальної пили були безпека, ефективність та надійність. ТЕХНІКА БЕЗПЕКИ ПРИ ЕКСПЛУАТАЦІЇ АКУМУЛЯТОРНОЇ БАТАРЕЇ ■ Для запобігання небезпеці пожежі в результаті короткого замикання, травмам і пошкодженню виробів не занурюйте інструмент, змінний акумулятор або зарядний пристрій у рідину і не допускайте потрапляння рідини всередину пристроїв або акумуляторів. Корозійні і струмопровідні рідини, такі як солоний розчин, певні хімікати, вибілювальні засоби або продукти, що їх містять, можуть призвести до короткого замикання. ■ Діапазон температури навколишнього середовища для акумулятора під час використання між 0°C та 40°C. ■ Діапазон температур зовнішнього середовища під час зберігання акумулятора між 0°C та 20°C. ТРАНСПОРТУВАННЯ ЛІТІЄВИХ БАТАРЕЙ Транспортуйте батарею відповідно до місцевих та національних положень та правил. Дотримуйтесь усіх спеціальних вимог щодо пакування та маркування при транспортуванні батареї третьою стороною. Переконайтеся, що батареї не можуть вступати в контакт з іншими батареями або провідними матеріалами при транспортировці, захищаючи відкриті роз'єми ізоляційними непроводящими кришками або стрічкою. Не перевозити батареї, які мають тріщини або протечки. Консультуйтеся з експедиторською компанією для подальших консультацій. ЗНАЙТЕ СВІЙ ПРОДУКТ Дивіться сторінку 93.

1. Ручка, ізольована поверхня для утримання

2. Пальцева прокладка

3. Перемикач напряму обертання

6. Блокування шпинделя кнопку

7. Захисний щиток диску

8. Гніздо для акумулятора

9. Ручка регулювання глибини різання

12. Абразивний різальний диск

13. Вуглецевий абразивний диск

14. Алмазний абразивний диск

ОБСЛУГОВУВАННЯ ■ Продукт не повинен бути підключений до джерела живлення при складанні деталей, регулюванні, чищенні, проведенні технічного обслуговування або коли продукт не використовується. Від'єднання пристрою від мережі живлення унеможливлює випадковий запуск пристрою, який може стати причиною серйозного травмування. ■ При обслуговуванні використовуйте тільки оригінальні запасні частини аксесуари та обладнання від виробника. Використання будь- яких інших деталей може створити небезпеку або спричинити пошкодження продукту. ■ Не використовуйте розчинники для очищення пластмасових деталей. Більшість пластмас вразлива до різних видів комерційних розчинників і може бути пошкоджена їх використанням. Використовуйте чисті ганчірки для видалення бруду і вугільного пилу. ■ Ніколи не дозволяйте гальмівній рідині, бензину, продуктам на основі нафти, і проникаючим маслам вступати в контакт з пластиковими деталями. Хімічні речовини можуть пошкодити, послабити або знищити пластик, який може привести до серйозної

■ Для більшої безпеки і надійності, всі ремонтні роботи повинні виконуватися в авторизованому сервісному центрі. СИМВОЛИ НА ПРОДУКТІ Попередження безпеки V Вольти Швидкість без навантаження min־¹ Оберти або зворотно-поступальні рухи у

Євразійський знак відповідності Український знак відповідності Будь ласка, уважно прочитайте інструкцію перед запуском продукту. Носіть захист для очей Носіть засоби захисту очей, слуху та органів дихання. Не для мокрого шліфування або різання. Носіть захист слуху Носіть маску85 українська мова |

Надягати захисні рукавиці. Не використовуйте шліфувальний круг, якщо він пошкоджений або має відколи,

Не використовуйте для різання

Відходи електротехнічної продукції не слід викидати разом із побутовими відходами. Будь ласка, переробляйте там, де наявне устаткування. Перевірте з вашим місцевим органом влади або продавцем для консультацій з приводу переробки. СИМВОЛИ В ЦІЄЇ ІНСТРУКЦІЇ З ЄКСПЛУАТАЦІЇ

Швидкість без навантаження Bota hız Ταύτητα στ κεν 20000 min

дълбочина на рязане Максимальна глибина різання Azami kesme derinliği Μέγιστο βάθος

значення вібрації (тріаксіальная векторна сума) визначається відповідно до EN 62841: EN 62841 normuna uygun olarak belirlenmiş titreşim toplam değerleri (üçeksenli vektör toplamı): Συνολικές αξίες

вібраційної емісії Titreşim emisyon değeri Τιμή εκπομπών

Швидкість без навантаження Bota hız Ταύτητα στ κεν 20000 min

дълбочина на рязане Максимальна глибина різання Azami kesme derinliği Μέγιστο βάθος

значення вібрації (тріаксіальная векторна сума) визначається відповідно до EN 62841: EN 62841 normuna uygun olarak belirlenmiş titreşim toplam değerleri (üçeksenli vektör toplamı): Συνολικές αξίες

вібраційної емісії Titreşim emisyon değeri Τιμή εκπομπών

Акумулятор і зарядний пристрій Batarya ve şarj aleti Μπαταρία και

зарядний пристрій (не входить в

Акумулятор і зарядний пристрій Batarya ve şarj aleti Μπαταρία και

зарядний пристрій (не входить в

Декларація про відповідність Торцово-усовочна пила Ми відповідально заявляємо, що описаний нижче пристрій відповідає всім чинним положенням директив ЄС, Європейських норм та гармонізованих стандартів. Дозвіл на складання технічного файла:*
