GEBRUIKSAANWIJZING ONE+ R18IW7 RYOBI

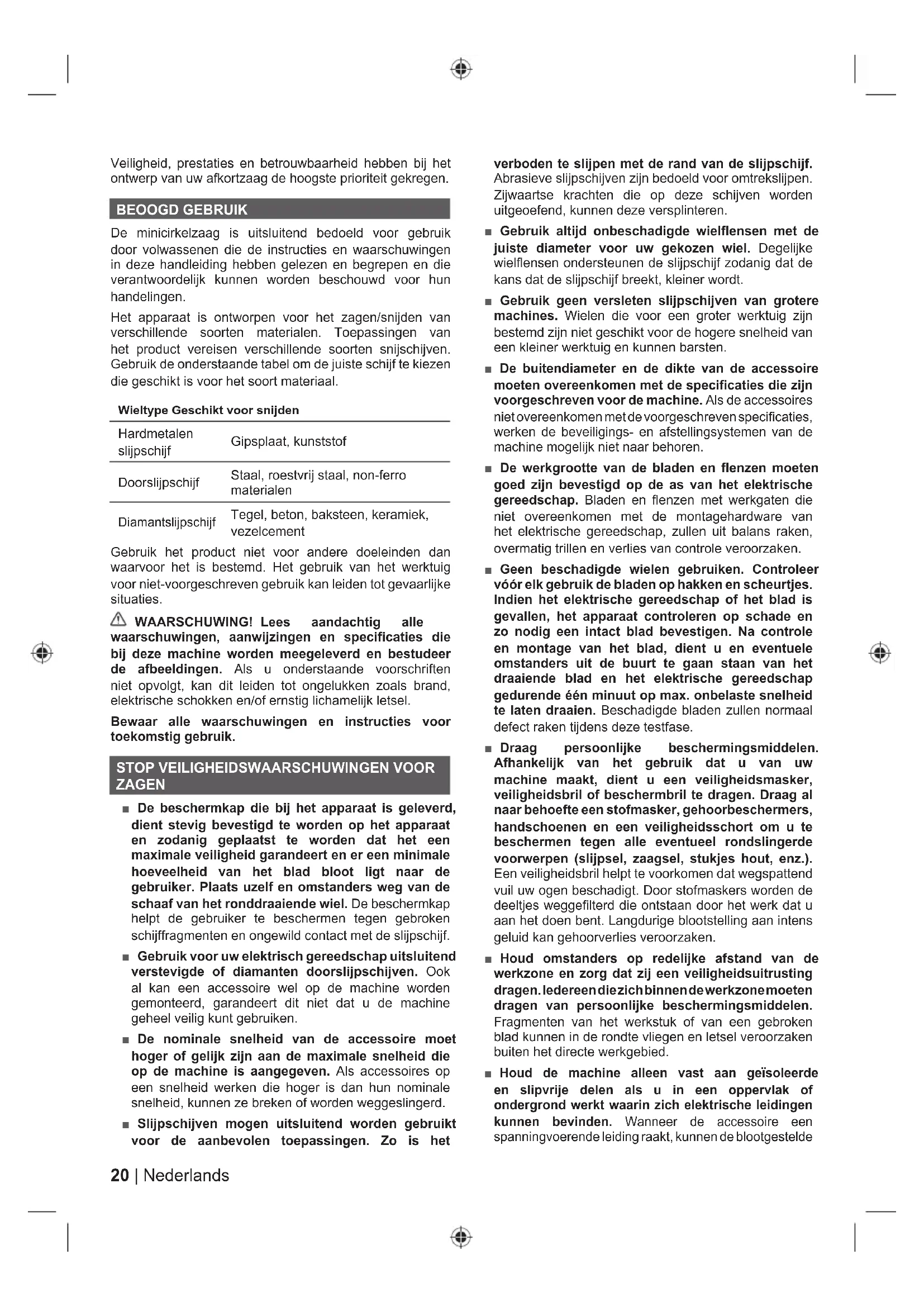

Veiligheid, prestaties en betrouwbaarheid hebben bij het ontwerp van uw afkortzaag de hoogste prioriteit gekreten.

BEOOGD GEBRUIK

De minicirkelzaag is uitsluitend bedoeld voor gebruik door volwassenen die de instructies en waarschuwingen in deze handleiding hebben gelezen en begrepen en die verantwoordelijk können worden beschouwd voor hun handelingen.

Het apparaat is ontworpen voor het zagen/snijden van verzillende soorten materiaien. Toepassingen van het product vereisen verzillende soorten snijschijven. Gebruik de onderstaande tabel om de juiste schijf te kiezen die geschikt is voor het soort materiaal.

Wieltype Geschikt voor snijden

Hardmetalen slijpschijf	Gipsplaat, kunststof
Doorslijpschijf	Staal, roestvrij staal, non-ferro materialen

Diamantslipschijf

Tegel, beton, baksteen, keramiek, gezelcement

Gebruik het product Niet voor andere doeleinden dan waarvoort het is bestemd. Het gebruik van het werktuig voor Niet-voorgeschreven gebruik kan leiden tot gevaarlijke situatuies.

WAARSCHUWING! Lees aandachtig alle waarschuwingen, aanwijzingen en specificaties die bij deze machine worden meegeleverd en bestudeer de afbeeldingen. Als u onderstaande voorschriften Niet opvolgt, kan dit leiden tot ongelukken zoals brand, elektrische schokken en/of ernstig lichamelijk letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

• De beschemkap die bij het apparaat is geleverd, dient stevig bevestigde te worden op het apparaat en zodanig geplaatst te worden dat het een maximale verilgheid garandeert en er een minimale hoeveelheid van het blad bloot ligt maar de gebruiker. Plaats uzelf en omstanders weg van de schaat van het ronddraaiende wie! De beschemkap helpt de gebruiker te beschermen gegen gebroeken schijffragmenten en ongewild contact met de slijpschijf.
• Gebruik voor uw elektrisch gereedschap uitsluitend verstevigde of diamanten doorslijpschijven. Ook al kan een accessoire wel op de machine worden gemonteerd, garandeert dit nicht dat u de machine geheel veilig kunt gebruiken.
• De nominale snelheid van de accessoire要去 hoger of gewijk zijn aan de maximale snelheid die op de machine is aangegeven. Als accessoires op een snelheid werken die hoger is dan hun nominale snelheid, können ze breken of worden weggeslingerd.
  Slijpschijven mogen uitsluitend worden gebrukt voor de aanbevolen toepassingen. Zo is het

verboden te slijpen met de rand van de slijpschijf. Abrasieve slijpschijven zijn bedoeld voor omtrekslijpen. Zijwaartse krachten die op deze schijven worden uitgeofend, könnentheseversplinteren.

• Gebruik alkijd onbeschadigde wielfensen met de juiste diameter voor uw gekozen wie. Degelijkke wielfensen ondersteunen de slijpschijf zodanig dat de kans dat de slijpschijf breekt, kleiner worden.
• Gebruik geen versleten slijpschijven van groteremachines. Wielen die voor een groter werktuig zijn bestemd zichniet geschikt voor de hogere snugelid van eenkleiner werktuig en+kunnenbarsten.
• De buitendiameter en de dikte van de accessoire要去en overeenkomen met de specificaties die zich voorgeschreven voor de machine. Als de accessoires Nietovereenkomen met devoorgeschreiben specifieats, werk den beeiligings- en afstellingsystemen van de machine möglichniet maar behoren.
• De werkgrootte van de bladen en flenzen moeten goed zijn bevestigd op de as van het elektrische gereedschap. Bladen en flenzen met werkgaten die Niet overeenkomen met de montagehardware van het elektrische gereedschap, zullen uit balans raken, overmatig trillen en verlies van contrôle veroorzaken.
• Geen beschadigde wielen gebruiken. Controllerervór elk gebruik de bladen op hakken en scheurtjes. Indien het elektrische gereedschap of het blad isgevallen, het apparaat controeren op schade enzo nodig een intact blad bevestigen. Na controle en montage van het blad, dient u en eventueleomstandersuit de buurt te gaan staan van hetdraaiende blad en het elektrische gereedschapgedurende eén minuut op max.onbelaste snugheidte laten draaien. Beschadigde bladen zullen normaladefect raken tijdens deze testfase.
  Draag persoonlijke beschemmingsmiddelen. Afhankelijk van het gebruik dat u van uw machine maakt, dient u een veiligheidsmasker, veiligheidsbril of beschermbril te dragen. Draag alaar behoefte een stofmasker, gehoorbeschemers, handschoenen en een veiligheidsschort om u te beschemmen gegen alle eventueel rondslingerde voorwerpen (slijpsel, zaagsel, stukjes hout, enz.). Een veiligheidsbril helpt te voorkomen dat wegspattend vuil uw ogen beschadigt. Door stofmaskers worden de deeltjes weggeffilterd die ontstaan door het werk dat u aan het doen bent. Langdurige blootstelling aan intens geluid kan gehoorverliesveroorzaken.
  Houd omstanders op redelijke afstand van de werkzone en zorg dat zij een veiligheidsuitrusting dragen.ledereendiezichbinnendewerkzonemoeten dragen van persoonlijke beschemmingsmiddelen. Fragmenten van het werkstuk of van een gebroken blad+kunnen in de rondte vliegen en letselveroorzaken buiten het directe werkgebied.
  Houd de machine alleen vast aan geisoleerde en slipvrijde delen als u in een oppervlak of ondergrond werkt waarin zich elektrische leidingen+kunnen bevinden. Wanner de accessoire een spanningvoerende leiding raakt, kunnen de blootgestelde

onderdelen van de machine onder spanning komen waardoor de gebruiker worden geleektrocuteerd.

Leg de machine nooit neer voordat de accessoire volledig tot stilstand is gekomen. Het draaiende blad kan vast komen te zitten in het werkoppervlak en het elektrische gereedschap uit uw grip trekken.
Laat de machine Niet werkenijdens het transport. De draaiende accessoire zou in uw kleding verstrekt können raken en u ernstig können verwonden.
Reinig regelmatig de ventilatieopeningen van demachine.Deventilatie van de motor doet stof in demotorombouw binnendringen, wat een overmatige opeenhoping van metaaldeeltjes kan verwekken en elektrische schokken kan veroorzaken.
- Gebruik de machine nicht in de buurt van brandbare stoffen. Door vonkvorming können denen in brand worden gestoken.

Terugslag en aanverwante waarschuwingen

Een terugslag is een plotselinge reactie van een vastgeklemd of vastzittend draaiend blad. Vastklemmen of vastzitten veroorzaakt een snelle stop van het draaiende blad die ervoor zorgt dat het ongecontroleerde elektrische gereedschap met kracht in de tegenovergestelde richting van het draaiende wieI word getrokken.

Als bijvoorbeeld een doorslijpschijf zich vastklemt of verbogen raakt in het werkstuk, bestaat het gevaar dat de snijkant van de schijf zich diep in het oppervlak van het werkstuk drukt, waardoor de schijf plotselinguit het werkstuk kan komen. Het wil kan zowel springen maar ofuit de buurt van de exploitant, afhankelijk van de richting van de beweging van het wil op de plaats van knijpen. Bij een terugslag kan de doorslijpschijf ook breken.

Terugslag is dus het gevolg van een verkeerd gebruik van de machine en/of van onjuiste procedures of omstandigheden.

Houd de machine stevig vast en plaats uw lichaam en uw armen zo dat ze een eventuele terugslag+kunnen opvangen. Als de machine is voorzien van een zijhandgreep, dient u deze altijd te benutten om optimale macht over de machine te behouden bij terugslag of reactiekoppel wonneer de machine inschakelt. Neem de nodige maatregelen om de machine in uw macht te+kunnen honden ingeval van terugslag of reactiekoppel.
- Plaats uw hand nooit in de nabijheid van de draaiende accessoire om gevaar voor ernstiglichamelijk letsel te voorkomen in geval van terugstuien. Accessaire kan terugslaan over je hand.
Uw lichaam Niet in lijn brengen met het draaiende blad. Bij een terugslag worden de machine in de tegenovergestelde richting van de draairichting van de schijf weggeslingerd.
Wees bijzonder waakzaam als u werkt aan de hoeken, scherpe randen, enz. Voorkom dat de accessoire uitschiet of beklemd raakt. Wanneer u aan hoeken of scherpe randen werkt of wanneru de machineaat uitschieten, is het gevaar om de accessoire te blokkeren veel groter, en om dus de macht over de machine te verliezen en een terugslag

teveroorzaken.

• Geen kettingzaag, houtzaagblad, gesegmenteerd diamanten blad met een grotere perifere opening dan 10mm of getand zaagblad bevestigen. Dergelijkde bladen verhogen het risico voor terugslag en verlies van de macht over de machine.
• Het blad Niet "vastklemmen" of overmatige druk zetten. Probeer geen overdreven diepe insnedes te makeen. Wanner u teveel druk op het wiei plaatst verhoegt dit de lading en gevoeligheid voor plooien en verstrengelen van het wiei in de insnede en de mogelijkheid tot terugslag.
  Wonneer het wiel vstraakt of wonneer een zaagsnede voor de een of andere reden worden onderbroken, schakelt u de aan/uit-schakelaar uit en houd u het werktuig bewegingsloos tot het wiel volledig tot stilstand komt. Het blad nooit proberen te verwijderen uit de insnijding terwijl het blad nog beweegt; anders kan er een terugslag optreden. Als de schijf zich vastklemt, moet u deoorzaak waarvan opzoeken en de nodige maatregelen nemen om te voorkomen dat het opnieuw gebeurt.
  Herstart de zaagwerken nicht in het werkstuk. Laat het wiel op topsnelheid komen en voeg de zaag voorzichtig opnieuw in de zaagsnede. Het wiel kan vastraken, oplopen of terugslaan als het werktuig in het werkstuk worden herstart.
• Ondersteun panelen of grote werkstukken om het risico dat het wiel vastraakt en terugslaat te minimaliseren. Grote werkstukken hebben de neiging om onder hun eigengewicht door te zakken. Steunen要去en onder het werkstuk aan beiden zijden van het wiel nabij de zaaglijn en de rand van het werkstuk worden geplaatst.

Wees extra voorzichtig wanner u een "zakinsnde" in een bestaande muur of andere blinde plaatsmakt. Het uitstekende weil kan gas- of waterleidingen, elektrische bekabeling of voorwerpen die een terugslag kunnen veroorzaken, doorzagen.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

■ Klem het werkstuk met een klem vast. Werkstukken die Niet zijn vastgeklemd können ernstige letsels en schade veroorzaken.
- Letsels können optreden of verergeren door langdurig gebruik van een gereedschap. Als u een werktuig gedurende langere periodes gebruikt, neem dan regelmatig pauze.
- Het product worden automatisch opniew gestart als het tot stilstand kommt. Schakel het product onmiddelijkukt als het tot stilstand komt. Schakel het product Niet opniew in terwijl het nog steeds stil staat, omdat dit een plotselinge terugslag hoge reactieve kracht kan verooorzaken. Bepaal waarom het product is stil gezallen en corrigeer dit overeenkomstig deveiligheidsinstructies.
Toegestane omgevingstemperatuur voor het gereedschapijdens gebruik ligtussen 0^ en 40^
Toegestane omgevingstemperatuur voor het

gereedschap bij opslag ligtussen 0^ en 40^ .

De aanbevolen omgevingstemperatuur voor het laadsystem eijdens het laden ligtussen 10^ en 38^ .

EXTRA WAARSCHUWINGEN BATTERIJVEILIGHEID

Voorkom brand, persoonlijk letsel of materiele schade door kortsluiting en dompel het gereedschap, de wisselaccu en het laadtoestel Niet onder in vloeistoffen en waarborg dat geen vloeistoffen in de apparaten en accu's hunnen dringen. Corrosieve of geleidende vloeistoffen zoals zout water, bepaalde chemicalien, bleekmiddelen of producten die bleekmiddelen bevatten, hunnen een kortsluiting veroorzaken.
Toegestane omgevingstemperatuur voor de accu tijdens gelebruik ligtussen 0^ en 40^ .
Toegestane omgevingstemperatuur voor opslag van de accu ligtussen 0^ en 20^ .

VERVOEREN VAN LITHIUM BATTERIJEN

Vervoer de accu in overeenstemming met deplaatslijke en nationale voorzieningen en regelgevingen.

Volg alle speciale vereisten op de verpakking en etiketten bij het vervoeren van batterijen door een derde partij. Zorg dat de batterijenijdens het vervoer Niet in contact komen met andere batterijen of geleidende materialen door de blootligende aansluitpunten te beschermen met een isolerende, Niet-geleidende dop of tape. Geen gekraakte of lekkende accu's vervoeren. Controller bij het doorsturende bedrijf voor verdier advies.

KENUWPRODUCT

Zie pagina 93.

1. Hendel, geisoleerd grippopppervlak
2. Inbussleutel
3. Snijblad richtingskiezer
4. Aan-/uitschakelaar
5. LED-lamp
6. Asvergrendelingsknop
7. Wielbeschermer
8. Accupoort
9. Afstelknop zaagdiepe
10. Flenssschroef
11. Basissteun
12. Doorslijpschijf
13. Hardmetalen slijpschijf
14. Diamantslijpschijf

ONDERHOUD

• Het product mag nooit worden aangesloten op de netvoeding bij het aansluiten van onderdelen, make n van afstellingen, schoonmaken, uitvoeren van onderhoud of als het product Niet worden gebruikt. Door het product los te koppelen van de stroomtoevoer voorkomt u incidenteel opstarten, wat ernstig letsel kan veroorzaken.
• Gebruik bij het onderhouduitsluitend de originele reserveonderdelen, accessoires en bijzetakukken van de fabrikant. Gebruik van Niet originele onderdelen kan gevaar opleveren of schade aan de machine

veroorzaken.

Voorkom het gebruik van oplosmiddelen wonneer u kunststof onderdelen reinigt. De meeste kunststoffen kuren worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doeok om vuil of stof te verwijderen.
Remvloeistof, benzine, producten op basis van petroleum, kruipolie, enz mogen nooit in contact komen met kunststof onderdelen. Chemicalien kannen kunststof beschadigen, verzwakken of verwoesten, wat kan leiden tot ernstig letsel.
Alle reparations要去en worden uitgevoerd dooreen Erkend Servicecentrum teneinde de veilige enbetrouwbare werkung van de machine te garanderen.

SYMBOL OP HET PRODUCT

Veiligheidswaarschuwing

V Volt

Onbelast toerental

min-1 Aantal toeren of omwentelingen per minuut

Gelijkstroom

Diameter

EurAsian-symbol van overeenstemming

Oekraiens conformiteitssymbool

Lees de instructies zorgvuldig voordat u de machine in gebruik neemt.

Draag gezichtsbescherming

Draag gezichts-, gehoor- en ademhalingsbescherming.

Niet voor nat slijpen of snijden

Draag gehoorbescherming

Draag een stofmasker.

Draag veiligeidshandschoenen

Gebruik geen gebroken, gebarsten of defect slijpwiel

Niet geschikt voor zagen

Kunststoff

Gipsplaat

Metaal

beton

Tegel

Elektrisch afval mag Niet samen met ander huishoudafval worden weggegoid.Gelieve te recycleren indien de mogelijkheid bestaat. Neem contact op met uw gemeente of handelaar om advies te krijgen over recyclage.

SYMBOL IN DE GEBRUKSAANWIJZING

Opmerking

Onderdelen of accessoires afzonderlijk gekocht

Puratai mänusi de protectie

Nu folosi di disc de slefuire ciobit, crapat sau defect

Apgriezieni bez slodzes

min-1 Aggriezieni minute

Lidzstrava

Diametrs

EurAsian atbilstbas markejums

Ukrainas apstiprinajuma zime

Het gespecifieerde totale trillingswaarden en geluidsemissiewaarden in deze instructsiehandleiding zijn gemeten overeenkomstig een gestandaardiseerde test en kunden worden gebrukt om gereedschappen met elkaar te vergelijkden. Ze kunden worden gebrukt voor een voorafgaande beoordeeling vanblootstelling. De gespecifieerde trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijksle toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen of met andere accessoires worden gebruiktof slecht worden onderhoven, kunden de trillings- en geluidsemissiewaarden afwijken. Deze omstandigheden kannen het blootstellingsniveau over de gehele gebruksiperiode aanzienlijk verhogen. Een schatting van het niveau van blootstelling aan trillingen en geluid dient ook rekening te honden met de perioden dat het gereedschap is uitgeschakeld of is ingeschakeld maar nicht worden gebruikt. Deze omstandigheden kannen de blootstellingsniveauaus over de gehele gebruksiperiode aanzienlijk verhogen.

Stel aanvullende veiligheidsmaatregelen vast om de gebruiker te beschermen gegen de effecten van trillingen en geluid, zoals onderhoud van het gereedschap en de accessoires, het warm honden van de handen (in geval van trillingen) en het organisereren van werkpatronen.

AMSO

Natalast de wettelijkke rechten die voortvloeien uit de aankoop, worden dit productedegetd door een garantie, Zoals hieronder staat vermeld.

1. De garantieterming voor consumenten bedraagt 24 maanden en gaat in op de datum waarop het product is gekocht. Deze datum moet worden gedocumenteerd met een faktuur of een ander aankoopbewijs. Het product isuitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumen. Er wordt dus geen garantie gevegen voor professioneel of commercieel gebruik.

2. Voor een deel van ons aanbod van elektrische gereedschappen (AC/DC) is het möglichert om de garantietermijn te verlangen over de boven beschreven smoomijn, met behulp van de website www.ryobotools.eu. De gereedschappen medie in aanmerking komen voor de verlanging van de garantietermijn worden duidelijk weergegeven in winkels en/of verpakkingen en staat beschren in de productdocumentatione. De eindegruiker要去 zich/herniew gekochtete gereedschappen bennen 30 dagena aankoop online registreren. De eindegruiker kan zich registreren voor de verlangde garantietermijn als zich woonland staat vermeld op het online registriatieformulier waar deze optie geldig is. Bovendien要去 eindegruikerstoestemming geen voor de opslag van de gevevens die online ingevuld要去en worden en要去ze de algemene voorwaarden accepteren. Het ontvangstbewijs van de registatie, dat per e-mail wordt verzonden en de oerspronkijekte faktuur met de aankoopdatum vormt het gewijs van de verlangde garantietermijn.

3. De garantie dektijdens de garantietermijn alle gebreken van het product vanwege defecten invakmanschap of materiaal op de aankoopdatum.De tegadantie is beperkt tot reparatie en/of verrangend en bevat geen andere verplichtingen, waaronder maar nicht beperkt tot incidentele of gevolgschade. De garantie is Niet geldig als het product is misbruikt, in strijd met de gebruiksaanwijzing worden gebruikt of onjuist is aangesloten. Deze garantie geldt nicht voor:

4. alle schade aan het product die het gevolg is van onjuist onderhoud

5. elk product dat is veranderd of aangepast
6. elk product waar de orspronkelijke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijdert
7. alle schade die ist veroorzaakt door het niet opvolgen van de gebruiksaanwijing

8. elk Niet-CE-product

9. elk product waar een poging tot reparatie is gedaan door een Niet-erkende professional of zonder Voorafgaande toestemming door Techronic Industries.

10. elk product dat is verbonden met een verkeerde voeding (amperage, spanning, freientre)
    alle schade die is veroorzaakt door externe invloeden (chemisch, fysisich, schokken) of vreemde stoffen -normale slijtage van reservenderdelen
11. ongepast gebruik, overbelasting van het gereedschap

12. gebruik van Niet-goedgekeurde accessoires of onderdelen

13. gereedschapsaccessoires die bij het gereedschap worden geleverd of afzonderlijk zichen aangeschaft. Zulike uitzonderingen bevatten, maar nicht beperkt tot schroevendraaierbits, boorbits, silipschijven, schuurpapier en zagen, laterale geleiding

14. Componenten (onderdelen en accessoires) die onderhevig zich aan natuurlijke slijte, waanderoor maar Niet berpekt tot service-en onderhoudsets, koolstofborstels, lagers, boorkopen, SDS boorbitbevestigingen of onlvangers, stroomsoeren, hulpgrepen, transporttassen, schuurplateaus, stofzakken, stofafvoerbuizen, viltringen, pennen en veren van slagmoersleultels, etc.
15. Voor onderhoud要去 het product worden verzonden of gebracht maar een erkend servicestation van RYOBI die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen za uwlokale RYOBI-dealer het product verzenden maar de RYOBI-serviceorganisatie. Wanner u het product maar een servicestation van RYOBI verzendt,要去 het product veilig worden verpaktonderinge gevaarlijke inhoud,zoals benzine, met het adres van de alfender en vergezeld van een korte beschrijving van het defect.
16. Een reparatie/ervanging die onder deze garantie valt is Gratis. Het vomt geen verlanging of een neue start van de garantietermin. Verwissele onderdelen of gereedschappen worden ons eigendom. In sommige londen moeten de verzendkosten door de afzender worden betaald. Uw wettelijke rechten die voortvloeien ut de aankoop van het gereedschap bijjen onaangetast.
17. Deze garantie is geldig in de Europese Gemeenschap, Zwilserland, IJsland, Noorwegen, Liechtenstein, Turkije en Rusland. Buieten deze gebieden要去 contact opnem met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Elk verzoek of probleem met het product kan worden gericht aan uw lokale geautoreerde servicecentra (bezoek www.ryobotools.eu) of rechtsstreeks aan: Techronic Industries GmbH, Max Eyth StraBe 10, 71364 Winnenden, Germany. Vermeld het serienummer en het type product dat op het etiket staat.

PT CONDIÇOSEs DE APLICACAO DA GARANTIA RYOBI

Wij verwklaren aan once eigener verantwoordelijkheid, dat het hieronder genoemde product voldoet aan alle relevante bepalingen van de volgende Europese richtlijnen, Europese verordeningen en geharmoniseerde normen.

Afgevaardigde voor het samenstellen van de technische fiche:

PT DECLARACHO DE CONFORMIDADE

Serra para corte de materiaisuros

NL RYOBI is een handelsmerk van Ryobi Limited en wordt onder licentie gebruikt.
