РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ONE+ R18IW7 RYOBI

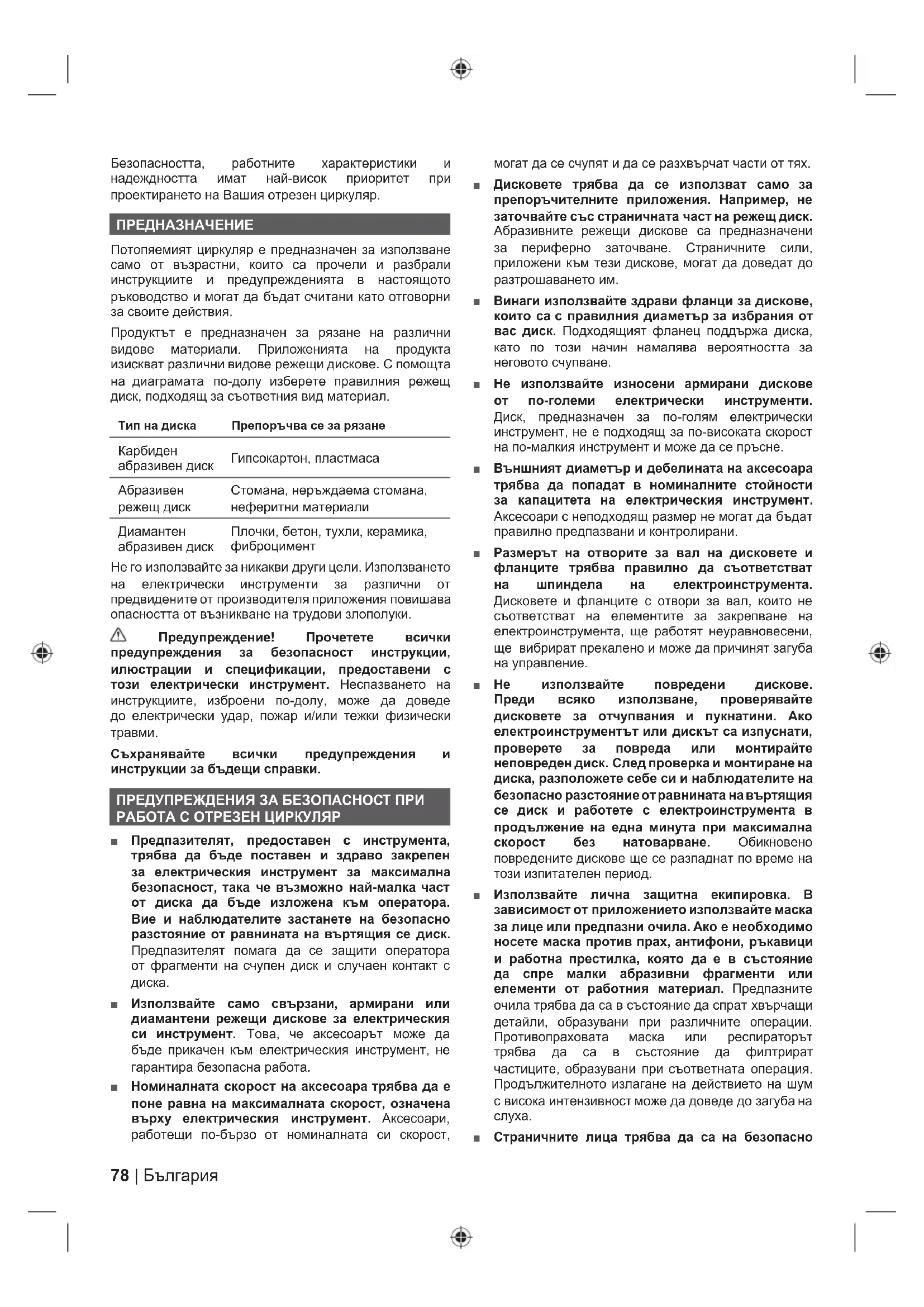

Poznámka Diely alebo príslušenstvo predávané samostatne78 | България Безопасността, работните характеристики и надеждността имат най-висок приоритет при проектирането на Вашия отрезен циркуляр. ПРЕДНАЗНАЧЕНИЕ Потопяемият циркуляр е предназначен за използване само от възрастни, които са прочели и разбрали инструкциите и предупрежденията в настоящото ръководство и могат да бъдат считани като отговорни за своите действия. Продуктът е предназначен за рязане на различни видове материали. Приложенията на продукта изискват различни видове режещи дискове. С помощта на диаграмата по-долу изберете правилния режещ диск, подходящ за съответния вид материал. Тип на диска Препоръчва се за рязане

Стомана, неръждаема стомана, неферитни материали

абразивен диск Плочки, бетон, тухли, керамика, фиброцимент Не го използвайте за никакви други цели. Използването на електрически инструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки. Предупреждение! Прочетете всички предупреждения за безопасност инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на инструкциите, изброени по-долу, може да доведе до електрически удар, пожар и/или тежки физически

Съхранявайте всички предупреждения и инструкции за бъдещи справки. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С ОТРЕЗЕН ЦИРКУЛЯР ■ Предпазителят, предоставен с инструмента, трябва да бъде поставен и здраво закрепен за електрическия инструмент за максимална безопасност, така че възможно най-малка част от диска да бъде изложена към оператора. Вие и наблюдателите застанете на безопасно разстояние от равнината на въртящия се диск. Предпазителят помага да се защити оператора от фрагменти на счупен диск и случаен контакт с

■ Използвайте само свързани, армирани или диамантени режещи дискове за електрическия си инструмент. Това, че аксесоарът може да бъде прикачен към електрическия инструмент, не гарантира безопасна работа. ■ Номиналната скорост на аксесоара трябва да е поне равна на максималната скорост, означена върху електрическия инструмент. Аксесоари, работещи по-бързо от номиналната си скорост, могат да се счупят и да се разхвърчат части от тях. ■ Дисковете трябва да се използват само за препоръчителните приложения. Например, не заточвайте със страничната част на режещ диск. Абразивните режещи дискове са предназначени за периферно заточване. Страничните сили, приложени към тези дискове, могат да доведат до разтрошаването им. ■ Винаги използвайте здрави фланци за дискове, които са с правилния диаметър за избрания от вас диск. Подходящият фланец поддържа диска, като по този начин намалява вероятността за неговото счупване. ■ Не използвайте износени армирани дискове от по-големи електрически инструменти. Диск, предназначен за по-голям електрически инструмент, не е подходящ за по-високата скорост на по-малкия инструмент и може да се пръсне. ■ Външният диаметър и дебелината на аксесоара трябва да попадат в номиналните стойности за капацитета на електрическия инструмент. Аксесоари с неподходящ размер не могат да бъдат правилно предпазвани и контролирани. ■ Размерът на отворите за вал на дисковете и фланците трябва правилно да съответстват на шпиндела на електроинструмента. Дисковете и фланците с отвори за вал, които не съответстват на елементите за закрепване на електроинструмента, ще работят неуравновесени, ще вибрират прекалено и може да причинят загуба на управление. ■ Не използвайте повредени дискове. Преди всяко използване, проверявайте дисковете за отчупвания и пукнатини. Ако електроинструментът или дискът са изпуснати, проверете за повреда или монтирайте неповреден диск. След проверка и монтиране на диска, разположете себе си и наблюдателите на безопасно разстояние от равнината на въртящия се диск и работете с електроинструмента в продължение на една минута при максимална скорост без натоварване. Обикновено повредените дискове ще се разпаднат по време на този изпитателен период. ■ Използвайте лична защитна екипировка. В зависимост от приложението използвайте маска за лице или предпазни очила. Ако е необходимо носете маска против прах, антифони, ръкавици и работна престилка, която да е в състояние да спре малки абразивни фрагменти или елементи от работния материал. Предпазните очила трябва да са в състояние да спрат хвърчащи детайли, образувани при различните операции. Противопраховата маска или респираторът трябва да са в състояние да филтрират частиците, образувани при съответната операция. Продължителното излагане на действието на шум с висока интензивност може да доведе до загуба на

■ Страничните лица трябва да са на безопасно79 България |

разстояние от работната зона. Всеки, който навлиза в работната зона, трябва да носи лични предпазни средства. Фрагменти от обработвания детайл или на счупен диск могат да отлетят и да причинят наранявания извън непосредствената област на работа. ■ Дръжте електрическия инструмент само за изолираните повърхности за хващане, когато извършвате операция, при която режещият аксесоар може да влезе в контакт със скрити проводници. Режещ аксесоар, който влезе в контакт с проводник, по който тече ток, може да доведе до протичането на ток по неизолираните метални части на електрическия инструмент и да причини токов удар на оператора. ■ Никога не полагайте електрическия инструмент, докато аксесоарът не спре да се движи напълно. Въртящият се диск може да захване повърхността и да издърпа неуправляемо инструмента. ■ Не стартирайте електрическия инструмент, докато го носите странично от себе си. Случайното влизане в контакт с въртящия се аксесоар може да доведе до захващане на облеклото ви, при което аксесоарът да се доближи до тялото ви. ■ Редовно почиствате вентилационните отвори на електрическия инструмент. Вентилаторът на мотора ще придърпва праха в корпуса, а прекомерното натрупване на метални прахообразни частици може да причини рискове от електрическа неизправност. ■ Не използвайте електрическия инструмент в близост до запалими материали. Искрите могат да ги запалят. Откат и свързани с това предупреждения Обратният удар е внезапната реакция на защипан или закачен въртящ се диск. Защипване или закачане може да причини бързо спиране под товар на въртящия се диск, което на свой ред да причини неуправляемият електрически инструмент да бъде тласнат в обратна посока на въртенето на диска в точката на заклинване. Ако например абразивен диск бъде стегнат или захванат в работния детайл, ръбът на диска, който влиза в точката на захващане, може да задълбае в повърхността на материала, което да доведе до излизан или откат на диска. Дискът може да отскочи в посока към или встрани от оператора в зависимост от посоката на движение на диска в точката на захващане. Абразивните дискове могат и да се счупят при тези условия. Откатът е следствие на неправилно използване на електрическия инструмент. Той може да бъде предотвратен с предприемане на подходящи предпазни мерки, които са описани по-долу: ■ Поддържайте здрав захват на електрическия инструмент и разположете тялото и ръката си така, че да можете да устоите на силите на отката. Винаги използвайте спомагателната ръкохватка, ако има такава, за максимален контрол върху отката или реакцията на въртящия момент по време на стартиране. Операторът може да контролира реакциите на

момент или силите на отката, ако са взети подходящи предпазни мерки. ■ Никога не поставяйте ръката си в близост до въртящ се аксесоар. Аксесоарът може да отскочи над ръката ви. ■ Не заставайте на една линия с въртящия се диск. Откатът ще завърти инструмента в посока, противоположна на движението на диска в точката на захващане. ■ Бъдете особено внимателни, когато работите близо до ъгли, остри ръбове и т.н. Избягвайте отскачането и захващането на аксесоара. При ъгли, остри ръбове или отскачане има риск въртящият се аксесоар да се закачи и това да доведе до загуба на контрол или до откат. ■ Не поставяйте режеща верига, острие за резба на дърво, сегментирани диамантени дискове с по-големи от 10 mm периферни прорези или циркулярни дискове. Такива остриета причиняват често откат и загуба на контрол. ■ Внимавайте дискът да не„заседне“ и прилагайте прекомерен натиск. Не се опитвайте да правите разрез с прекалена дълбочина. Претоварването на диска увеличава натоварването и податливостта му на усукване или захващане в разреза, както и вероятността от откат или счупване на диска. ■ Когато дискът е заклещен или даден разрез е прекъснат поради някаква причина, изключете електрическия инструмент и го задръжте неподвижен, докато дискът спре напълно. Никога не опитвайте да извадите режещия диск от разреза, докато се движи, тъй като може да се получи откат. Направете проверка и предприемете коригиращи действия, за да отстраните причината за заклещване на диска. ■ Не започвайте отново операцията по рязане на детайла. Нека дискът да достигне пълна скорост и внимателно го вкарайте отново в разреза. Дискът може да отскочи, да се придвижи нагоре или да се получи откат, ако електрическият инструмент е стартиран повторно в работния детайл. ■ Поддържайте панелите или всеки голям работен детайл, с цел намаляване до минимум на риска от захващане или стягане на диска. Големите работни детайли могат да се огънат от собствената си тежест. Трябва да се поставят подпори под работния детайл, близо до линията на рязане и до ръба на детайла, от двете страни на диска. ■ Бъдете особено внимателни, когато правите „джобен разрез“ в съществуващите стени или други слепи зони. Издаденият диск може да реже газови или водни тръби, електрически кабели или предмети, които могат да доведат до откат. ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАС-

■ Закрепете работния детайл с устройство за захващане. Незакрепени обработвани детайли могат да причинят сериозно нараняване или щети.80 | България ■ Продължителното използване на инструмента може да доведе до наранявания или влошаване. При използване на инструмента за продължителни периоди от време правете чести почивки. ■ Продуктът ще се рестартира автоматично, ако блокира. Изключете продукта незабавно, ако блокира. Не включвайте продукта отново, докато е блокирал, тъй като това може да предизвика внезапен откат с голяма реактивна сила. Определете защо продуктът е блокирал и отстранете причината за това, като се съобразите с инструкциите за безопасност. ■ Диапазонът на околната температура при работа с инструмента е между 0°C и 40°C. ■ Диапазонът на околната температура при съхранение на инструмента е между 0°C и 40°C. ■ Препоръчителният диапазон на околната температура при зареждане със зарядната система е между 10°C и 38°C. ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА БАТЕРИЯТА ■ За да избегнете опасността от пожар, предизвикана от късо съединение, както и нараняванията и повредите на продукта, не потапяйте инструмента, сменяемата акумулаторна батерия или зарядното устройство в течности и се погрижете в уредите и акумулаторните батерии да не попадат течности. Течностите, предизвикващи корозия или провеждащи електричество, като солена вода, определени химикали, избелващи вещества или продукти, съдържащи избелващи вещества, могат да предизвикат късо съединение. ■ Диапазонът на околната температура при използване на батерията е между 0°C и 40°C. ■ Диапазонът на околната температура при съхранение на батерията е между 0°C и 20°C. ТРАНСПОРТИРАНЕ НА ЛИТИЕВИ БАТЕРИИ Транспортирайте батериите в съответствие с местните и национални постановления и разпоредби. Спазвайте всички специални изисквания за пакетиране и етикетиране, когато транспортирате батерии чрез трето лице. Уверете се, че батериите не влизат в контакт с други батерии или проводими материали по време на транспортиране, като предпазите откритите конектори с изолация, непроводими капачета или лента. Не транспортирайте батерии, които са спукани или текат. Свържете се със следната компания за допълнителен съвет. ОПОЗНАЙТЕ ВАШИЯ ПРОДУКТ Вж. страница 93.

1. Ръкохватка, изолирана повърхност за захващане

3. Селектор за посоката на диска

6. Бутон за заключване на шпиндела

7. Предпазно устройство на диска

8. Гнездо за батерията

9. Копче за настройка на дълбочината на рязане

■ Продуктът не трябва никога да се включва в захранване, когато сглобявате части, правите настройки, почиствате, извършвате поддръжка или когато не го използвате. Изключването на продукта от захранването ще предотврати случайно стартиране, което би могло да причини сериозни наранявания. ■ При обслужване използвайте само оригинални резервни части, аксесоари и средства за прикрепване на производителя. Използването на други части може да ви постави в опасност или да повреди продукта. ■ Избягвайте използването на разтворители при почистването на пластмасовите части. Повечето пластмаси са чувствителни към различни видове разтворители и може да се повредят при използването на такива. Използвайте меки кърпи за отстраняване на замърсявания, въглероден прах и

■ В никакъв случай не позволявайте пластмасовите части да влизат в контакт със спирачни течности, нефтени продукти, проникващи масла и т.н. Химикалите могат да повредят, отслабят или унищожат пластмасата, което може да доведе до сериозни физически наранявания. ■ За по-голяма безопасност и надеждност всички ремонти трябва да се извършват от оторизиран

СИМВОЛИ НА ПРОДУКТА Предупреждение относно безопасността

Скорост на празен ход min־¹ Обороти или възвратно-постъпателни движения в минута Постоянен ток

EurAsian знак за съответствие Украински знак за съответствие81 България |

Прочетете инструкциите внимателно, преди да стартирате машината. Носете защитни средства за очи Носете очила, антифони и маска за дихателна защита. Не е предназначена за мокро шлифоване

Носете антифони Носете подходяща маска против прах. Носете предпазни ръкавици Не използвайте надраскан, пукнат или дефектен шлифовъчен диск Не използвайте за рязане

Електрическите уреди не трябва да се изхвърлят заедно с битовите отпадъци. Рециклирайте, където има възможност. Обърнете се за съвет по рециклирането към местните власти или разпространителите. СИМВОЛИ В НАСТОЯЩОТО РЪКОВОДСТВО

акумулаторна батерия (не е включена в

акумулаторна батерия (не е включена в

ДЕКЛАРАЦИЯ НА ЗА СЪОТВЕТСТВИЕ Отрезен циркуляр Декларираме на своя лична отговорност, че продуктът, посочен по-долу, отговаря на всички съответни разпоредби на директивите и регламентите на Европейския съюз и хармонизираните стандарти по-долу. Упълномощено лице за съставяне на техническия файл:*
