| Тип продукту | Бездротова роботизована газонокосарка |
| Бренд | Bosch |
| Модель | Indego S+ 350 |
| Вага | 8 кг |
| Живлення | Літій-іонний акумулятор 18 В (2,5 А·год); зарядний пристрій 24 В постійного струму, мережеве живлення 230 В змінного струму |
| Ширина косіння | 19 см |
| Висота косіння | 30, 40 або 50 мм (регульована) |
| Рекомендована площа косіння | Від 20 м² до 350 м² |
| Максимальний нахил | 15° |
| Середній час роботи | 30 хв |
| Час заряджання | 45 хв (макс.) |
| Тип захисту | IPX4 (косарка та станція); IPX7 (зарядний пристрій) |
| Основні функції | Ручний режим, програмування часу, Bosch AUTO Calendar, виявлення перешкод, сигналізація, PIN-код, автоматичне вимкнення у разі підйому або перевертання |
| Обслуговування та очищення | Очищення м’якою щіткою або ганчіркою; без води чи розчинників; регулярно перевіряти та замінювати леза |
| Безпека | Роз’єднувач, червона кнопка зупинки, датчики підйому, перевертання, удару та нахилу; зупинка лез у разі небезпеки |
| Запчастини та ремонтопридатність | Реверсивні леза, гвинти леза, периферійний кабель, зарядна станція, адаптер; рекомендовані оригінальні деталі Bosch |
| Загальна інформація | Довжина кабелю в комплекті: 100 м; максимальна довжина: 250 м; порт USB для оновлення програмного забезпечення; робоча температура: від 5 °C до 45 °C |
Часті запитання - Indego S+ 350 BOSCH
Питання користувачів про Indego S+ 350 BOSCH
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого газонокосарка у форматі PDF безкоштовно! Знайдіть свій посібник Indego S+ 350 - BOSCH і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. Indego S+ 350 бренду BOSCH.
ПОСІБНИК КОРИСТУВАЧА Indego S+ 350 BOSCH
Дата производства: Өндіріпген уакыты:
uk Оригнальна інструкція з
експлуатації

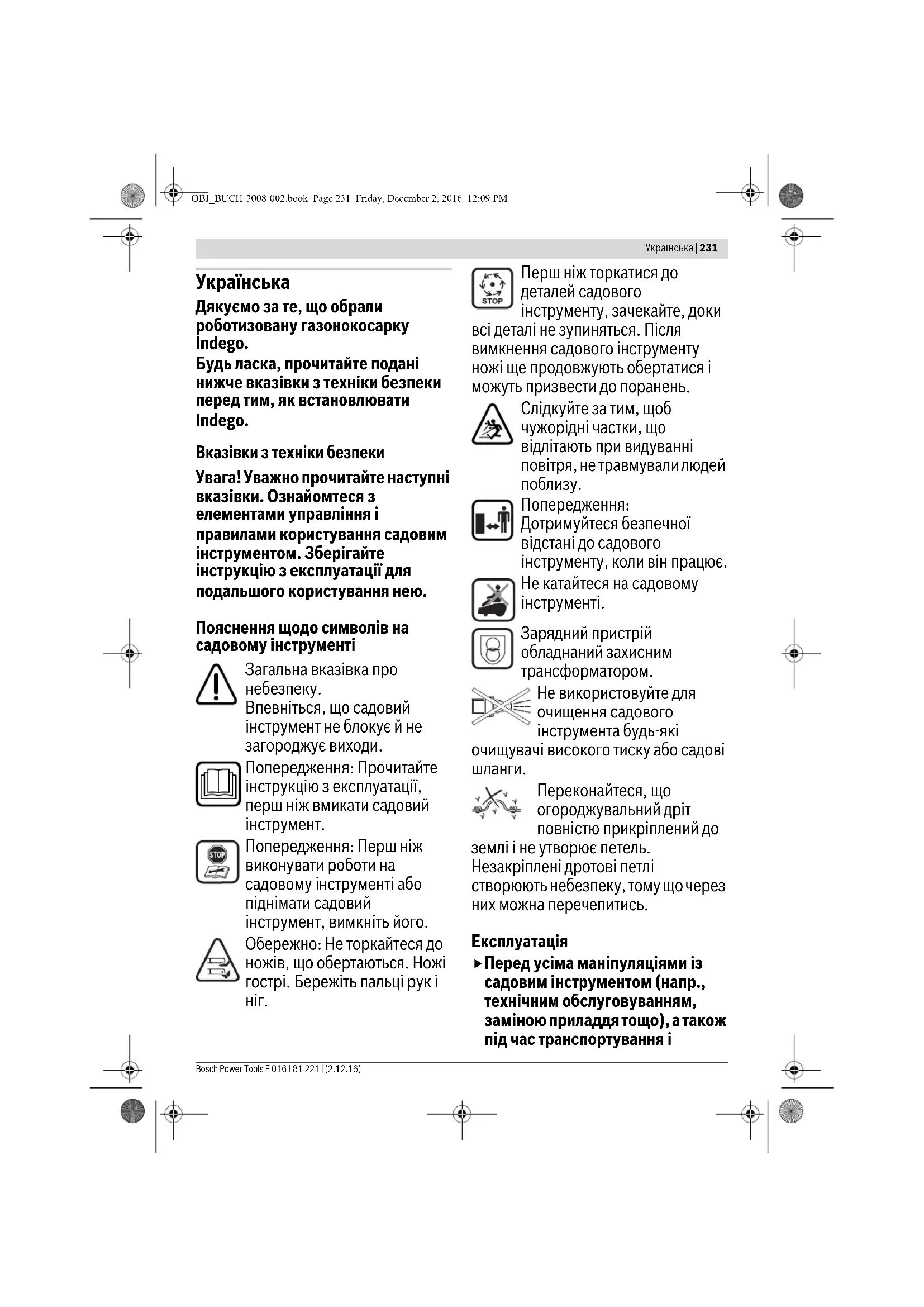

Українська. Сторінка 231
Казакша. Бет 244
Дякуємо за те, що обрали роботизовану газонокосарку Indego.
Будь ласка, прочитайте подані нижче вказівки з техніки безпеки перед тим, як встановлювати Indego.
Вказівки з техніки безпеки
Увага! Уважно прочитайте наступні вказівки. Ознайомтеся з елементами управління і правилами користування садовим інструментом. Зберігайте інструкцію з експлуатації для подальшого користування нею.
Пояснення щодо символів на садовому інструменті
Загальна вказівка про небезпеку. Впевніться, що садовий інструмент не блокує й не загороджує виходи.
Попередження: Прочитайте інструкцію з експлуатації, перш ніж вмикати садовий інструмент.
Попередження: Перш ніж виконувати роботи на садовому інструменті або піднімати садовий інструмент, вимкніть його.
Обережно: Не торкайтеся до ножів, що обертаються. Ножі гострі. Бережіть пальці рук і ніг.
Перш ніж торкатися до деталей садового інструменту, зачекайте, доки алі не зупиняться. Після ення садового інструменту е продовжують обертатися і ь призвести до поранень.
Слідкуйте за тим, щоб чужорідні частки, що відлітають при видуванні повітря, не травмували людей поблизу.
Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює. Не катайтеся на садовому інструменті.
Зарядний пристрій обладнаний захисним трансформатором.
Не використовуйте для очищення садового інструмента будь-які чі високого тиску або садові
Переконайтеся, що огороджувальний дріт повністю прикріплений до
землі і не утворює петель. Незакріплені дротові петлі створюють небезпеку, тому що через них можна перечепитись.
Експлуатація
▶ Перед усіма маніпуляціями із садовим інструментом (напр., технічним обслуговуванням, заміною приладдя тощо), а також під час транспортування і
232 | Українська
зберігання садового інструмента вимикайте його за допомогою роз'єднувача.
▶Доглядайте за дітьми, щоб переконатися, що вони не грають із садовим інструментом.
▶ Ніколи не дозволяйте дітям, особам з обмеженими фізичними, сенсорними або розумовими здібностями або особам, у яких бракує досвіду та знань, і/або особам, які не знайомі з цими вказівками, користуватися садовим інструментом. Національні приписи можуть обмежувати допустимий вік користувача.
▶ Не працюйте з садовими інструментом босоніж або у відкритих сандалях. Завжди майте на собі міцне взуття і довгі штани.
▶ Не працюйте з газонокосаркою в погану погоду, особливо, коли збирається гроза.
Завжди зберігайте рівновагу та стійке положення тіла, коли працюєте із садовим інструментом або наближаєєтся до нього, особливо на схилах або при вологій поверхні газону. Не нахиляйтесь при цьому занадто сильно вперед. Користуйтеся садовим інструментом обережно та без поспіху.
▶Користувач несе відповідальність за нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна.
▶Якщо під час експлуатації садового інструменту виникли які-небудь небезпеки, негайно натисніть на червону кнопку Стоп.
▶ Подбайте про правильне прокладання огороджувального дроту згідно з інструкцією з монтажу.
▶ Регулярно перевіряйте ділянку, на якій використовується садовий інструмент, і видаляйте каміння, палки, дроти й інші сторонні предмети.
▶ Не прокладайте у зоні роботи шнури живлення, які знаходяться під напругою. Якщо шнур живлення заплутається у роботизованій газонокосарці, перед тим, як прибирати його, шнур необхідно від'єднати від мережі.
▶ Регулярно перевіряйте садовий інструмент, щоб переконатись в тому, що ніж, гвинти ножа і різальний апарат не зношені і не мають пошкоджень. Щоб уникнути дисбалансів, замінюйте одразу всі зношені ножі і гвинти ножів.
▶ Ніколи не використовуйте садовий інструмент з пошкодженими захисними кришками або без захисних пристроїв.
▶ Не підсовуйте руки і ноги під деталі, що обертаються, і не тримайте поблизу від таких деталей.
▶ Ніколи не піднімайте і не переносьте садовий інструмент, коли працює мотор.
Українська | 233
►Садовий інструмент не повинен працювати без нагляду, якщо Ви знаєте, що поблизу знаходяться домашні тварини, діти або інші люди.
▶ Вмикайте садовий інструмент згідно з інструкцією з експлуатації і дотримуйтесь безпечної відстані від деталей, що обертаються.
▶ Не використовуйте садовий інструмент одночасно з дощувальним апаратом. Складайте графік для уникнення одночасної роботи обох систем.
- Якщо з якоїсь причини садовий інструмент впаде у воду, витягніть його з води і вимкніть за допомогою роз'єднувача. Не вмикайте садовий інструмент і зверніться до сервісної майстерні Bosch.
▶Нічого не міняйте в приладі.
Недозволені зміни можуть
вплинути на безпеку садового
інструменту і призвести до
посилених шумів і вібрацій.
Вимикайте садовий інструмент за допомогою роз'єднувача:
– перед тим, як звільнити шипи що застряли,
– перед тим, як перевірити або прочистити садовий інструмент, або виконати якісь роботи в ньому,
- перед зберіганням,
– у випадку незвичайної вібрації садового інструменту (зупиніть садовий інструмент і негайно перевірте його),
– після зіткнення зі стороннім предметом. Перевіряйте садовий інструмент на наявність пошкоджень і звертайтеся до сервісної майстерні Bosch для проведення необхідних ремонтних робіт.
Технічне обслуговування
▶ Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів.
▶ Перед усіма маніпуляціями із садовим інструментом вимикайте його за допомогою роз'єднувача.
▶ Перед проведенням будь-яких робіт на зарядній станції або блоці живлення витягуйте штепсель з розетки.
Ретельно очищуйте зовнішню поверхню садового інструменту за допомогою м'якої щітки і ганчірки. Не застосовуйте воду, розчинники і полірувальні засоби. Видаляйте всю прилиплу траву і забруднення, особливо з вентиляційних щілин. Регулярно очищуйте зону ножів, для чого треба перевернути садовий інструмент нижньою стороною догори. Використовуйте тверду щітку або скребок для видалення зрізаної трави, що міцно прилипла. (див. мал. А)
Ножі можна перевертати. (див. мал. В)
▶ Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний
234 | Українська
робочий стан садового інструменту. (див. мал. В)
▶ Регулярно оглядайте садовий інструмент і заради власної безпеки замінюйте зношені й пошкоджені деталі.
▶ Слідкуйте за тим, щоб використовувалися лише оригінальні запчастини виробництва Bosch.
▶За необхідності замінюйте ножі й гвинти усім комплектом.
Зберігання та транспортування взимку
▶ Вимкніть роботизовану газонокосарку за допомогою роз'єднувача.
▶ Газонокосарка Indego призначена для роботи за температури від 5 °C до 45 °C. Взимку, колитемпература протягом тривалого часу тримається нижче 5 °C, зберігайте Indego і зарядну станцію у недоступному для дітей, надійному і сухому місці.
Не ставте інші предмети на газонокосарку або зарядну станцію.
При транспортуванні Indego на довгі відстані найкраще за все використовувати оригінальну упаковку.
Цей садовий інструмент можна також зберігати у сумці для зберігання Indego 400.
▶Зберігайте садовий інструмент лише при температурі від – 20 °C до 50 °C. Напр., не залишайте садовий інструмент влітку в машині.
USB
▶ Садовий інструмент оснащений інтерфейсом USB, який можна використовувати виключно для оновлення програмного забезпечення. Використовуйте лише дозволені флешнакопичувачі USB.org і дозволені кабелі OTG USB.org.
▶ Не використовуйте інтерфейс USB в інших цілях. Не встромляйте жодні зовнішні пристрої.
Небезпека через акумуляторну батарею
▶Заряджання необхідно здійснювати лише у допущеній фірмою Bosch зарядній станції.
▶Indego працює у діапазоні від 0 °C до 45 °C. Якщо температура акумуляторної батареї виходить за межі цього робочого діапазону, Indego видає повідомлення і не відходить від зарядної станції. Під час експлуатації Indego повертається на зарядну станцію або залишається на місці.
▶ Уникайте контакту зі садовим інструментом, якщо у надзвичайній ситуації з акумуляторної батареї витікає рідина. У випадку контакту з цією рідиною зверніться до лікаря.
▶Якщо акумулятор пошкоджено, рідина може витекти і потрапити на сусідні деталі. Перевірте деталі, на які потрапила рідина, і зверніться до сервісної майстерні Bosch.
Українська|235
▶ Не розкривайте садовий інструмент і акумуляторну батарею, що знаходиться всередині нього. Існує небезпека короткого замикання й ураження електричним струмом.
- Захищайте садовий інструмент від вогню. Існує небезпека вибуху акумуляторної батареї. У разі займання або вибуху акумуляторної батареї зверніться до аварійної служби.
▶ У разі пошкодження і неналежного використання садового інструмента можливо виділення пари з акумуляторної батареї. Забезпечте приплив свіжого повітря і зверніться до лікаря, якщо є скарги на стан здоров'я. Вдихання пари може призвести до подразнення дихальних шляхів.
Вказівки з техніки безпеки для зарядного пристрою і блока живлення
▶ Для заряджання газонокосарки використовуйте лише оригінальну зарядну станцію і мережний шнур. У іншому разі існує небезпека вибуху і пожежі.
Регулярно перевіряйте зарядну станцію, блок живлення, шнур і штепсель. У разі пошкодження або змінення від'єднуйте зарядну станцію або блок живлення від мережі і не користуйтеся ними. Не розкривайте зарядну станцію або блок живлення самостійно.
Ремонтувати пошкодження дозволяється лише кваліфікованим фахівцям Bosch та лише з використанням оригінальних запчастин.
Пошкодження зарядної станції, блока живлення, шнура живлення або штепселя підвищують ризик ураження електричним струмом.
▶ Не використовуйте зарядну станцію і блок живлення на легкозаймистій поверхні (напр., на папері, тканинах тощо) або поблизу пальних матеріалів.
Через нагрівання зарядної станції і блока живлення під час заряджання виникає небезпека пожежі.
▶Дивіться за дітьми. Діти не повинні гратися із зарядною станцією, блоком живлення або садовим інструментом.
▶Напруга в джерелі струму повинна відповідати даним на блоці живлення.
▶ Рекомендуємо підключати цей блок живлення лише до розетки, яка має пристрій захисного вимкнення зі струмом спрацювання 30 мА. Регулярно перевіряйте функціональну здатність пристрою захисного вимкнення.
▶ Регулярно перевіряйте шнур живлення на наявність пошкоджень.
▶ У разі затоплення зарядної станції від'єднайте блок живлення від мережі і зверніться до сервісної майстерні Bosch.
236 | Українська
▶ Ніколи не торкайтеся мережного або інших штепселів мокрими руками.
▶ Не переїжджайте, не здавлюйте та не смикайте мережний шнур, оскільки так його можна пошкодити. Захищайте шнур від високої температури, масла і гострих країв.
3 міркувань техніки безпеки блок живлення має захисну ізоляцію і не потребує заземлення. Робоча напруга становить 230 В\~, 50 Гц (для країн, що не належать до ЄС, в залежності від виконання – 220 В, 240 В). Інформацію можна отримати в авторизований сервісній майстерні Bosch.
При сумнівах запитайте кваліфікованого електрика або найближче представництво компанії Bosch, що здійснює сервісне обслуговування.
Символи
Наступні символи стануть Вам у нагоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам'ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та безпечно користуватися садовим інструментом.
Символ Значення
Вдягайте захисні рукавиці
Дозволена дія
Заборонена дія
Приладдя/запчастини
Призначення приладу
Садовий інструмент призначений для косіння газонів в приватному господарстві.
Не використовуйте роботизовану газонокосарку в приміщеннях.
Не використовуйте роботизовану газонокосарку для інших цілей, оскільки це підвищує ризик нещасних випадків і можливого пошкодження садового інструмента. Ніколи не намагайтеся змінити роботизовану газонокосарку, оскільки це може призвести до нещасних випадків і можливого пошкодження садового інструмента.
Технічні дані
| Роботизована газонокосарка Одиниці | Indego 350 Indego 400 Indego 350 | Indego 400 Connect | |||
| CI | Connect | ||||
| Товарний номер | 3 600 HBO 0.. 3 600 HBO 0.. 3 600 HBO 1.. 3 600 HBO 1.. | ||||
| Ширина зрізання | см | 19 19 19 19 | |||
| Висота скошування | мм | 30 – 50 | 30 – 50 | 30 – 50 | 30 – 50 |
| Кут укосу (макс.) | ° | 1 | 5 | 15 15 15 | |
| Розмір робочої ділянки– максимальний– мінімальний– при повністю зарядженій акумуляторній батареї до* | M^2 | 350 | 400 | 350 | 400 |
| M^2 | 20 | 20 | 20 | 20 | |
| M^2 | 35 | 35 | 35 | 35 | |
| Вага | кг | 8 | 8 | 8 | 8 |
| Ступінь захисту | IPX4 | IPX4 | IPX4 | IPX4 | |
Серійний номер
див. заводську табличку на садовому інструменті
*у залежності від висоти скошування, умов росту трави і вологи
"Діапазону температур всередині акумуляторної батареї
Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри.
Українська|237
| Роботизована газонокосарка | ОдиниціCI | Indego 350 | Indego 400 | Indego 350Connect | Indego 400Connect |
| Акумуляторна батарея | іонно-літієва | іонно-літієва | іонно-літієва | іонно-літієва | |
| Ном. напруга | В пост. стр. 18 18 18 18 | ||||
| Ємність | Агод. 2,5 2,5 2,5 2,5 | ||||
| Кількість акумуляторних елементів | 5 5 | 5 | 5 | ||
| Тривалість роботи, середня* | хвил. 30 30 30 30 | ||||
| Тривалість заряджання акумуляторної батареї (макс.) | хвил. 45 45 45 45 | ||||
| Огороджувальний дріт | |||||
| Огороджувальний дріт– доданий кабель | м | 100 | 125 | 100 | 125 |
| – прокладена довжина, мін. | м | 20 | 20 | 20 | 20 |
| – прокладена довжина, макс. | м | 250 | 250 | 250 | 250 |
| Зарядна станція | |||||
| Товарний номер | F 016 L68 963 | F 016 L68 963 | F 016 L68 963 | F 016 L68 963 | |
| Вхідна напруга | В пост. стр. 24 24 24 24 | ||||
| Споживанням струму під час заряджання/у разі увімкненого огороджувального дроту | Вт | 5 | 5 | / 1 | 2 |
| Зарядний струм (до) | A | 2,3 2,3 2,3 2,3 | |||
| Допустимий температурний діапазон заряджання** | °C | 5 – 45 | 5 – 45 | 5 – 45 | 5 – 45 |
| Вага | кг | 1,65 | 1,65 | 1,65 | 1,65 |
| Ступінь захисту | IPX4 | IPX4 | IPX4 | IPX4 | |
| Блок живлення | |||||
| Товарний номер | |||||
| Швейцарія | F 016 L69 439 | F 016 L69 439 | F 016 L69 439 | F 016 L69 439 | |
| Англія | F 016 L69 437 | F 016 L69 437 | F 016 L69 437 | F 016 L69 437 | |
| Решта Європи | F 016 L69 170 | F 016 L69 170 | F 016 L69 170 | F 016 L69 170 | |
| Південна Корея | F 016 L69 441 | F 016 L69 441 | F 016 L69 441 | F 016 L69 441 | |
| Вхідна напруга (змінний струм) | В | 220 – 240 | 220 – 240 | 220 – 240 | 220 – 240 |
| Клас захисту | ☐ /II | ☐ /II | ☐ /II | ☐ /II | |
| Частота | Гц | 50/60 | 50/60 | 50/60 | 50/60 |
| Вихідна напруга (постійний струм) | В | 24 24 24 24 | |||
| Ступінь захисту | IPX7 | IPX7 | IPX7 | IPX7 | |
| Вага | кг 0,8 0,8 0,8 0,8 | ||||
*у залежності від висоти скошування, умов росту трави і вологи
**Діапазону температур всередині акумуляторної батареї
Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри.
55/12 55/12 55/12
238 | Українська
Інформація щодо шуму і вібрації
Значення звукової емісії отримані відповідно до EN 50636-2-107.
А-зважений рівень звукового тиску від приладу, як правило, становить: звукова потужність 61 дБ (А). Похибка К = 2 дБ.
Пояснення до малюнків щодо установки (див. стор. 3–7)
Дія Малюнок Сторінка
| Обсяг поставки/розпаковування садового інструменту | 1 | 4 |
| Подовження огороджувального дроту | 2 5 | |
| Прокладання огороджувального дроту навколо нового внутрішнього об'єкта | 3 5 | |
| Підняття і перенесення садового інструменту | 4 | 6 |
| Налаштування висоти скошування | 5 6 | |
| Очищення | A 7 | |
| Техобслуговування | B 7 |
Налаштування
За допомогою наступного QR-коду можна переглянути відеоролик про встановлення Indego на www.boschindego.com. Можно також ознайомитися з інструкцією із встановлення, яка постачається разом з виробом.
Вказівка: Зарядна станція повинна знаходитись на зовнішньому краї газону на огороджувальному дроті. Її не можна ставити збоку сараю або будинку для інструментів, що стоїть посередині газону.
Вказівка: Максимальна відстань між огороджувальним дротом і Indego у зоні скошування не повинна перевищувати 16 м.
Огороджуйте об'єкти на газоні, розташовані на глибині нижче 5 см, напр., ставки, клумби тощо, навколо об'єкту за стрілкою годинника.
Вказівка: Додатковий огороджувальний дріт можна підключити за допомогою з'єднувача. (див. мал. 2 – 3)
Огороджувальний дріт можна подовжувати не більше ніж до 250 м.
Прокладайте огороджувальний дріт на глибині до 5 см в землі, якщо Ви плануєте вертикулювати або прочісувати газон. Уникайте зони огороджувального дроту.
Прокладаючи огороджувальний дріт, не утворюйте кути менше ніж 45°. Це може негативно сказатися на продуктивності.
Дисплей
| 1 | ← | Кнопка «назад» |
| 2 | √ | Кнопка підтвердження |
| 3 | ○ | Світиться червоний світлодіодний індикатор: Помилка садового інструмента |
| 4 | ○ | Світиться зелений світлодіодний індикатор: Садовий інструмент активнийНе світиться зелений світлодіодний індикатор: Садовий інструмент неактивний і для його активації потрібен чотиризначний PIN-код. Також можливо, що садовий інструмент утратив зв'язок із зарядною станцією, отже необхідно увімкнути роз'єднувач і активувати газонокосарку за допомогою чотиризначного PIN-коду. |
| 5 | ◀◀ | Кнопка «вліво», «вправо» |
| 6 | ▽△ | Кнопка «донизу», «вгору» |
| 7 | Дисплей з діалоговим вікном |
Скошування
▶ Не дозволяйте дітям кататися на садовому інструменті.
Натисніть кнопку «стоп» на газонокосарці, перед тим як піднімати її. Завжди піднімайте садовий інструмент за ручку. (див. мал. 4)
Після успішного налаштування можна або одразу розпочати скошування, підтвердивши команду «Розпочати рух», або зачекати наступної запланованої фази скошування, запрограмованої в межах функції Bosch AUTO Calendar Function (за умови попереднього налаштування).
Українська | 239
Можна також налаштувати розклад скошування на власний розсуд.
Нижче подана приблизна тривалість роботи для повного скошування саду. Будь ласка, візьміть до уваги, що тривалість роботи може варіюватися в залежності від стану газону і кількості об'єктів на ньому.
Складайте розклад з частими повтореннями. Завдяки цьому Ви досягнете добрих результатів скошування, заряду акумуляторної батареї вистачить на довший час і на газоні не буде розкиданої трави.
Перед встановленням і перед першим скошуванням у новому сезоні (коли висота трави перевищує 5 мм) рекомендується скосити газон звичайною газонокосаркою.
Вказівка: Система ножів Indego призначена для скошування короткої трави (3 – 5 мм). Скошена трава може залишатися на землі в якості мульчі для удобрення газону.
Висота скошування Indego налаштовується на 30, 40 і 50 мм. Натисніть кнопку висоти скошування один раз для встановлення висоти 40 мм, двічі – для 30 мм і натисніть кнопку скидання висоти скошування ( _ ), щоб повернутися до висоти 50 мм (див. мал. 5).
Вказівка: Протягом перших тижнів виставляйте висоту скошування 50 мм, щоб не порізати огороджувальний дріт. Пізніше дріт заходвається під газоном.
Після початку скошування:
– садовий інструмент працюс в режимі «Вручну», поки він не викосить всю площу газону або не буде натиснута кнопка «стоп». Він перериває скошування лише для заряджання акумуляторної батареї.
– садовий інструмент працює безперервно у запрограмованому режимі «Календар» або в межах проміжку часу, заданого функцією Bosch AUTO Calendar Function. Він переривас скошування лише для заряджання акумуляторної батареї. Щоб перервати процес скошування до завершення заданого проміжку
часу, натисніть кнопку «стоп» або віднесіть газонокосарку на зарядну станцію. Якщо площа газону буде скошена до завершення заданого проміжку часу, садовий інструмент повертається на зарядну станцію.
Датчики
Садовий інструмент оснащено такими датчиками:
- Датчик піднімання активується і відключає привід і ножі, якщо садовий інструмент піднято.
- Датчик перекидання розпізнає перекидання садового інструменту нижньою стороною догори і відключає привід і ножі.
- Датчик блокування розпізнає доторкання до об'єктів/перешкод в межах ширини колії садового інструмента й ініціює зміну напрямку.
- Датчик нахилу активується, якщо садовий інструмент досягає кута 45°.
Якщо один з датчиків активується, напр., датчик піднімання, на дисплеї з'являється повідомлення: «піднята».
Заряджання акумулятора
Акумулятор обладнаний контролем за температурою, який допускає заряджання лише в діапазоні внутрішньої температури від 5 °C до 45 °C.
Акумуляторна батарея заряджається завжди, коли газонокосарка знаходиться на зарядній станції. Літісво-іонна акумуляторна батарея постачається у частково зарядженому стані. Для досягнення повної ємності акумуляторної батареї, перед першим використанням садовий інструмент необхідно повністю зарядити в зарядній станції.
Літієво-іонний акумулятор можна заряджати коли заводно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджус акумулятор.
Якщо акумуляторна батарея розряджається або сіла, садовий інструмент вимикається завдяки схемі захисту: Ножі більше не рухаються.
Навігація у меню
В нижчеподаних таблицях пояснюються різні пункти меню.
| Налаштування | Підменю 1 | Підменю 2 | Пояснення |
| Indego починає скошування у ручному режимі | |||
| Розпочати рух | У разі натискання кнопки підтвердження газонокосарка розпочинає скошування | ||
| * Лише для Indego 350/400 (доступно через додаток для моделей Connect) | |||
240 | Українська
| Налаштування | Підменю 1 | Підменю 2 | Пояснення |
 Календар | Bosch Auto * | Зміненнякількості повнихскошувань натижденьЗмінення днятижня | Функція Bosch AUTO Calendar Function підлаштовується підрозмір газону.За допомогою функції AUTO Calendar Function можливінаступні налаштування:– Кількість повних скошувань на тиждень (від 1 до 3) і– Дні скошування протягом тижня (напр., щоб виключитинеділю) |
| Розклад Змінити | (поточний день)Не рухатись | Програмування розкладу скошування шляхом налаштуванняокремих днів скошування і проміжків часу скошування (до 2 надень)Видалення поточного проміжку часу для вибраного дняНа дисплеї відображається кількість повних скошувань натиждень для обраних днів та проміжків часу | |
| Вимк./вручну | Оберіть цю опцію, якщо непотрібно використовувати жоденрозклад. Indego розпочинає скошування лише після задіяннякоманди «Розпочати рух» (або через додаток для моделейConnect). | ||
 Налаштування | БезпекаВетом. блок.Увімк.Вимк.Змінити PIN-кодСигнал тривогиУвімк.Вимк. | Автом. блок.Увімк.Вимк.Змінити PIN-кодСигнал тривогиУвімк.Вимк. | PIN-код потрібний для повторної активації після автоматичного блокування і захисного вимкнення.Ці кнопки завжди активніДля зміни PIN-коду потрібно спочатку ввести дійсний PIN-кодАктивація сигналу тривогиСигнал тривоги деактивований і не лунатиме |
| Дата і час | Зміна дати та часу | ||
 | Мова | Зміни мови на дисплеї | |
| Інформація | Статус системи | Інформація про силу сигналу зв’язку, стан зарядженості акумуляторної батареї, системна інформація і тривалість роботи і заряджання газонокосарки | |
| Журнал помилок | Історія помилок газонокосарки | ||
| ДодатковоКінформація | Маркув. провода | Зміна маркування огороджувального дроту у разі можливих перешкод поблизу |
| Стан газону | Виберіть нерівний, нормальний або слизький. Зміначутливості датчика нерівностей грунту залежно від обраного стану газону. | ||
| Видалення карти | Видаляє поточну карту скошування | ||
| Завод. налашт. | Повернення садового інструменту до заводських налаштувань призводить до видалення усіх особистих налаштувань (окрімPIN-коду).Після повернення до заводських налаштувань садовийінструмент повинен знову виконати картування саду | ||
| Інструменти | Рівень | Інформація про кут садового інструмента відносно землі. Якщосадовий інструмент знаходиться на зарядній станції і місцезнаходиться поза межами приймача, потрібно обрати новеположення на рівному місці | |
| Сигнал провода | Сигнал від огороджувального дроту розпізнаний | ||
Українська | 241
Пошук несправностей
Техпідтримка в Інтернеті
http://www.bosch-indego.com
Симптоми Можнова причина Що робити
| Мигає світлодіод на зарядній станції | Є обрив огороджувального дроту, огороджувальний дріт занадто довгий або занадто короткий. Дріт не під’єднаний і газонокосарка не на зарядній станції | Переконайтеся, що огороджувальний дріт не перерваний і має довжину від 20 до 250 м. Після цього вимкніть і знов увімкніть живлення. Слідуйте вказівкам в інструкції із встановлення для налаштування газонокосарки. |
| Сильна вібрація/шум | Послабилися гайка/гвинт ножа | Затягніть гайку/гвинт ножа або гвинт ножа з моментом затягування 2,5 H·м |
| Ніж пошкодився | Замініть ножи | |
| Садовий інструмент ненадійно заходить на станцію | Огороджувальний дріт неправильно під’єднаний до зарядної станції | Слідуйте вказівкам в інструкції із встановлення для закріплення дроту |
| Огороджувальний дріт поруч з джерелом перешкод | Забезпечте достатню відстань між огороджувальним дротом і джерелом перешкод (прибл. 1 м)Змініть маркування огороджувального дроту в меню | |
| Садовий інструмент не працює | Роз’єднувач не увімкнений | Приберіть газонокосарку із зарядної станції, увімкніть роз’єднувач і поверніть газонокосарку на зарядну станцію (слідкуйте за тим, щоб зарядна станція була увімкнена – світиться зелений світлодіод). Натисніть на кнопку підтвердження, щоб засвітився дисплей. Введіть чотиризначний PIN-код для активації газонокосарки |
| Можливо, прилад забився | Завжди спочатку вимикайте роз’єднувач, потім перевіряйте зону під газонокосаркою, видалайте засмічення за потреби (завжди вдягайте садові рукавиці) | |
| Акумуляторна батарея не повністю заряджена | Встановіть газонокосарку на зарядну станцію для заряджання акумуляторної батареї. Зарядна станція повинна бути увімкнена. | |
| Трава занадто висока | Перед використанням Indego скосіть газон якнайменш до висоти 40 мм.Встановіть більшу висоту скошування | |
| Акумуляторна батарея занадто холодна/занадто гаряча | Дайте газонокосарці охолонути/нагрітись або не ставте зарядну станцію під пряме сонячне проміння. Газонокосарка працює, коли внутрішня температура акумуляторної батареї становить від 5 °C до 45 °C | |
| Огороджувальний дріт поблизу джерела перешкод | Забезпечте достатню відстань між огороджувальним дротом і джерелом перешкод (прибл. 1 м)Змініть маркування огороджувального дроту в меню |
Bosch Power Tools F 016 L81 221 | (2.12.16)
242 | Українська
| Симптоми Можнона що робити | ||
| Садовий інструментне заряджається | Акумуляторна батарея занадтохолодна/занадто гаряча | Дайте газонокосарці охолонути/нагрітись або неставте зарядну станцію під пряме сонячне проміння.Газонокосарка працює, коли внутрішня температураакумуляторної батареї становить від 5 °C до 45 °C |
| Зарядна станція не увімкнена | Увімкніть живлення зарядної станції. Якщо заряднастанція не вмикається, зверніться до сервісноїмайстерні Bosch | |
| Газон частково непокошений | Газонокосарці потрібна більша кількістьдоріжок для скошування всього газону/Занадто багато об’єктів поруч один з одним | Для охоплення всієї площі газону дайте газонокосарці3 рази повністю скосити газон |
| Проміжок часу занадто малий для такогорозміру газону | Збільшіть проміжок часу скошування абовикористайте функцію Bosch AUTO Calendar Function | |
| Відстань між відрізками огороджувальногодроту замала | Забезпечуйте відстань не менш ніж 75 см міжвідрізками огороджувального дроту окремих об’єктіву садуДотримуйтеся дистанції не менш ніж 75 см міжвідрізками огороджувального дроту окремих об’єктівта огороджувальним дротом по краях газону | |
| Нерівний газон | Оберіть в меню нерівний грунт газону.Дотримуйтеся вказівок інструкції із встановлення –вирівняйте нерівності газону/видаліть нерівностігрунту/обмежте ділянки огороджувальним дротом | |
| Трава занадто висока | Перед використанням Indego скосіть газонякнайменш до висоти 40 мм.Встановіть більшу висоту скошування | |
| Нахил саду занадто крутий | Переконайтеся, що газонокосарка працює лише насхилах з кутом нахилу не більше 15 градусів. | |
| Вологий/мокрий газон | Не використовуйте газонокосарку за поганихпогодних умов | |
| Забагато об’єктів у саду | Видаліть об’єкти/перешкоди на території саду абообмежте їх огороджувальним дротом | |
| Металева конструкція під поверхнеюгазону або поруч з нею | Слідуйте вказівкам в інструкції із встановленнястосовно об’єктів | |
| Садовий інструментзалишається в саду | Вологий/мокрий газон | Не використовуйте газонокосарку за поганихпогодних умов |
| Не обмежені об’єкти/перешкоди | Видаліть об’єкти/перешкоди на території саду абообмежте їх огороджувальним дротом | |
| Садовий інструментненавмисне зрізаєквіти тощо в садуабо переїжджаєдеякі перешкоди | Об’єкти/перешкоди висотою менш ніж 5 смне є обмежені | Помітьте перешкоди огороджувальним дротом навідстані 30 см або приберіть об’єкти/перешкоди |
| Здається, щосадовий інструменткосить без якоїсьлогіки | Логічна система скошування залежить відумов газону (напр., газонокосаркарухається до найближчої нескошеноїділянки замість останнього скошеногомісця)Газонокосарка завжди рухається міжвизначеними ділянками по прямійОгороджувальний дріт перехрещений підчас обмежування об’єктів | Див. подальшу інформацію в інструкції ізвстановленняЯкщо якась ділянка не скошується або газонокосаркачасто повторює етапи скошування, знову виконайтекартування садуУсунення несправності непотрібнеПереконайтеся, що огороджувальний дрітпрокладений навколо об’єктів за стрілкою годинникаПеревірте правильність встановлення |
F 016 L81 221 | (2.12.16) Bosch Power Tools
Українська | 243
Симптоми Можлива причина Що робити
| Огороджувальнийдріт постійноперерізається | Дріт між кілочками натягнений недостатньо Відстань між кілочками перевищує 75 см | Натягніть огороджувальний дріт і забезпечте відстань між кілочками не більше 75 см.Використовуйте з'єднувач дроту для ремонту стиків. Не проходьте вертикутером, газонними граблями над огороджувальним дротом |
| Садовий інструмент скошує траву нерівномірно/з поганою якістю | Занадто мала висота скошування | Встановіть більшу висоту скошування |
| Газонокосарці потрібна більша кількість доріжок для скошування всього газону | Для охоплення всієї площі газону дайте газонокосарці 3 рази повністю скосити газон | |
| Ніж затупився | Перегорніть або замініть ніж (рекомендовано для кожного нового сезону) | |
| Можливо, прилад забився | Завжди спочатку вимикайте роз'єднувач, потім перевіряйте зону під газонокосаркою, видаляйте засмічення за потреби (завжди вдягайте садові рукавиці) | |
| Заряджання не здійснюється | Корозія зарядних контактів | Почистіть зарядні контакти |
| Огороджувальнийдріт не розпізнається | Корозія клем дроту | Видаліть ізоляцію з дроту для відновлення нормального контакту |
| Кнопка висоти скошування заїдає | Можливо, прилад забився | Завжди спочатку вимикайте роз'єднувач, потім перевіряйте зону під газонокосаркою, видаляйте засмічення за потреби (завжди вдягайте садові рукавиці) |
Сервіс та надання консультацій щодо використання продукції
При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці садового інструменту.
Якщо потрібно відправити роботизовану газонокосарку до сервісного центру Bosch, завжди надсилайте її разом із зарядною станцією.
Додатково необхідно вказати серію програмного забезпечення садового інструменту (див «Меню > Налаштування > Системні налаштування > Інформація»).
Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати negативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.
Україна
ТОВ «Роберт Бош»
Сервісний центр електроінструментів
вул. Крайня, 1, 02660, Київ-60
Україна
Тел.: (044) 4 90 24 07 (багатоканальний)
E-Mail: pt-service.ua@bosch.com
Офіційний сайт: www.bosch-powertools.com.ua
Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
Транспортування
На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів.
244 | Казакша
Утилізація
Не викидайте садові інструменти, зарядні пристрої та акумуляторні батареї/батарейки в побутове сміття!
Лише для країн ЄС:
Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EC відпрацьовані електро- і електронні інструменти, пошкоджені або відпрацьовані акумуляторні батареї/ батарейки повинні здаватися окремо і
утилізуватися екологічно чистим способом.
Інтегровані акумуляторні батареї дозволяється виймати лише для утилізації. При відкриванні обшивки корпусу можливе зруйнування садового інструменту.
- Інтегровані акумуляторні батареї дозволяється виймати для утилізації лише працівникам сервісної майстерні.
Будь ласка, зважайте на вказівки в розділі «Транспортування».
Можливі зміни.
Қазақша
«Гермес» БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 2330787
E-Mail: ptka@bosch.com
Тел./факс: 02/2467610
Mo6.: 070 595 888
