| Tipo de produto | Cortador de relva robótico sem fio |
| Marca | Bosch |
| Modelo | Indego S+ 350 |
| Peso | 8 kg |
| Alimentação | Bateria de lítio 18 V (2,5 Ah); carregador 24 V CC, alimentação de rede 230 V CA |
| Largura de corte | 19 cm |
| Altura de corte | 30, 40 ou 50 mm (ajustável) |
| Superfície de corte recomendada | De 20 m² a 350 m² |
| Inclinação máxima | 15° |
| Autonomia média | 30 min |
| Tempo de carga | 45 min (máx.) |
| Tipo de proteção | IPX4 (cortador e estação); IPX7 (carregador) |
| Funções principais | Modo manual, programação horária, Bosch AUTO Calendar, detecção de obstáculos, alarme, código PIN, parada automática em caso de levantamento ou tombamento |
| Manutenção e limpeza | Limpeza com escova macia ou pano; sem água nem solventes; verificar e substituir as lâminas regularmente |
| Segurança | Seccionador, botão de parada vermelho, detectores de levantamento, tombamento, choque e inclinação; parada das lâminas em caso de perigo |
| Peças sobressalentes e reparabilidade | Lâminas reversíveis, parafuso da lâmina, cabo periférico, estação de carga, adaptador; peças originais Bosch recomendadas |
| Informações gerais | Comprimento do cabo fornecido: 100 m; comprimento máx.: 250 m; porta USB para atualização de software; temperatura de funcionamento: 5 °C a 45 °C |
Perguntas frequentes - Indego S+ 350 BOSCH
Perguntas dos utilizadores sobre Indego S+ 350 BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual Indego S+ 350 - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Indego S+ 350 da marca BOSCH.
MANUAL DE UTILIZADOR Indego S+ 350 BOSCH
Português....Página 57
Italiano....Pagina 70
Muito obrigado por se ter optado por um robô corta-relvas Indego. Por favor, leia as seguintes indica- ções de segurança, antes de instalar o Indego.
Indicações de segurança
Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardina-gem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.
Explicação dos símbolos no aparelho de jardinagem
Indicação geral de perigos. Assegure-se de que o aparelho de jardinagem não bloqueie nem obstrua nenhuma saída.
Aviso: Ler esta instrução de serviço antes de colocar o aparelho de jardinagem em funcionamento.
Aviso: Acionar o secionador, antes de executar trabalhos no aparelho de jardinagem ou de r o aparelho de jardinagem.
Cuidado: Não toque nas lâminas em rotação. As lâminas são afiadas. Proteja-os dedos dos pés e das mãos.
Aguarde até que todas as peças do aparelho de jardinagem parem por completo antes de todas. As lâminas ainda continuam a após o desligamento do aparelho inagem e podem causar lesões.

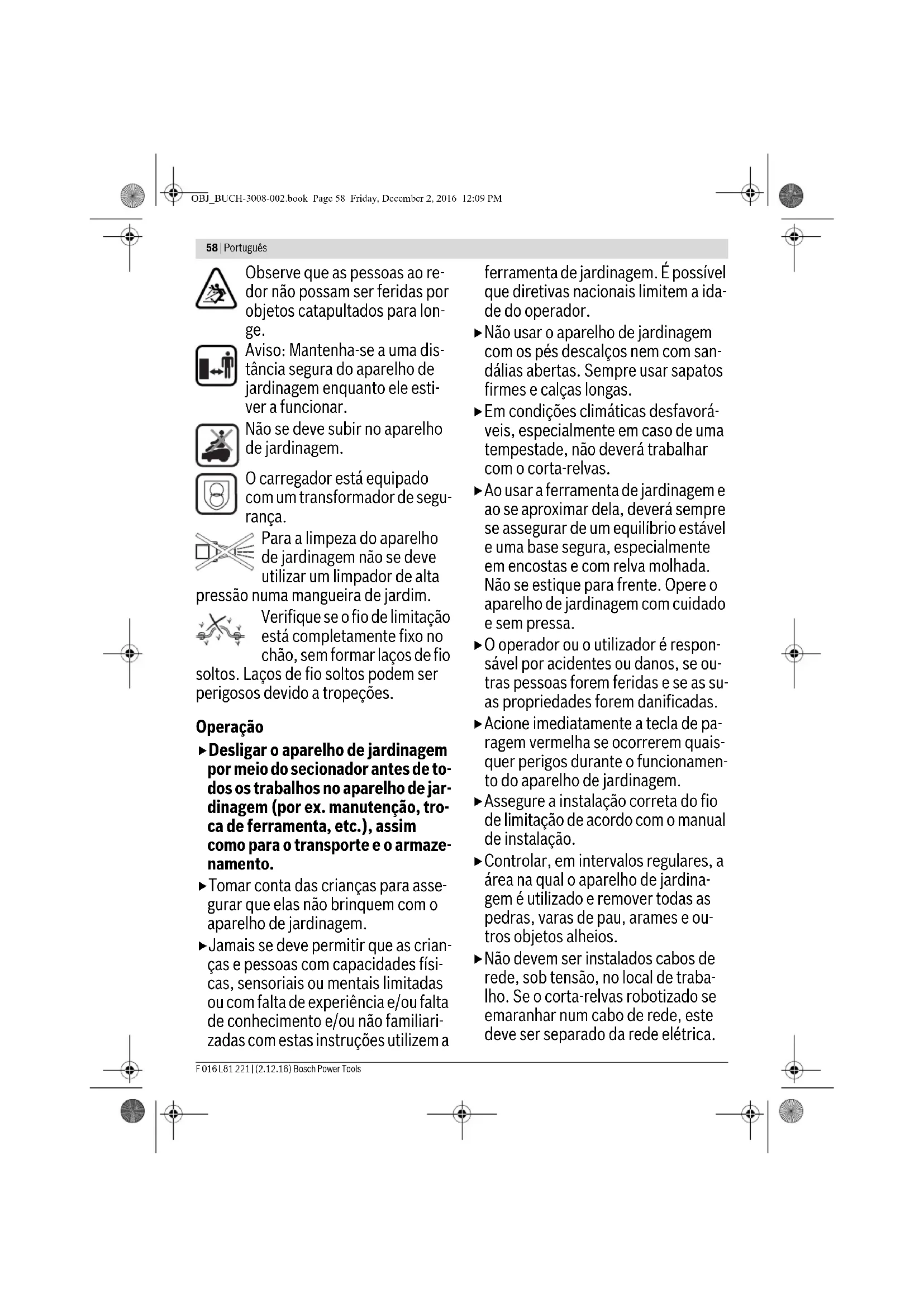

58 | Português
Observe que as pessoas ao redor não possam ser feridas por objetos catapultados para longe.
Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar.
Não se deve subir no aparelho de jardinagem.
O carregador está equipado com um transformador de segurança.
Para a limpeza do aparelho de jardinagem não se deve utilizar um limpador de alta
pressão numa mangueira de jardim.
Verifique se o fio de limitação está completamente fixo no chão, sem formar laços de fio
soltos. Laços de fio soltos podem ser perigosos devido a tropeções.
Operação
▶ Desligar o aparelho de jardinagem por meio do secionador antes de todos os trabalhos no aparelho de jardinagem (por ex. manutenção, troca de ferramenta, etc.), assim como para o transporte e o armazenamento.
- Tomar conta das crianças para assegurar que elas não brinquem com o aparelho de jardinagem.
- Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem a
ferramenta de jardinagem. É possível que diretivas nacionais limitem a idade do operador.
▶ Não usar o aparelho de jardinagem com os pés descalços nem com sandálias abertas. Sempre usar sapatos firmes e calças longas.
Em condições climáticas desfavoráveis, especialmente em caso de uma tempestade, não deverá trabalhar com o corta-relvas.
Ao usar a ferramenta de jardinagem e ao se aproximar dela, deverá sempre se assegurar de um equilíbrio estável e uma base segura, especialmente em encostas e com relva molhada. Não se estique para frente. Opere o aparelho de jardinagem com cuidado e sem pressa.
▶ O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.
- Acione imediatamente a tecla de paragem vermelha se ocorrerem quaisquer perigos durante o funcionamento do aparelho de jardinagem.
▶ Assegure a instalação correta do fio de limitação de acordo com o manual de instalação.
▶ Controlar, em intervalos regulares, a área na qual o aparelho de jardina-gem é utilizado e remover todas as pedras, varas de pau, arames e outros objetos alheios.
▶ Não devem ser instalados cabos de rede, sob tensão, no local de trabalho. Se o corta-relvas robotizado se emaranhar num cabo de rede, este deve ser separado da rede elétrica.
Português | 59
▶ Controlar o aparelho de jardinagem em intervalos regulares para assegurar que as lâminas, os parafusos das lâminas e o dispositivo de corte não estejam gastos ou danificados. Sempre substituir conjuntos completos de lâminas e parafusos das lâminas gastas, para evitar desequilíbrio.
- Jamais utilizar o aparelho de jardina-gem com tampas de proteção danificadas ou sem dispositivos de segurança.
▶ Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação.
- Jamais levantar e transportar o aparelho de jardinagem com o motor ligado.
- Não deixar o aparelho de jardinagem trabalhar sem vigilância, se souber que animais domésticos, crianças ou pessoas estejam nas proximidades.
▶ Ligar o aparelho de jardinagem de acordo com as instruções de serviço e posicione-se a uma distância segura das partes em rotação.
▶ Não operar o aparelho de jardinagem simultaneamente com um regador de relva. Usar um calendário operacional para assegurar que os dois sistemas não trabalhem ao mesmo tempo.
Se o aparelho de jardinagem cair na água, ele deverá ser removido da água e desligado por meio do secionador. Não ligue o aparelho de jardinagem e entre em contacto com o serviço pós-venda da Bosch.
▶ Não efetuar quaisquer alterações no aparelho de jardinagem. Alterações inadmissíveis podem prejudicar
a segurança do seu aparelho de jardinagem e aumentar os ruídos e as vibrações.
Desligue o aparelho de jardinagem com o secionador:
- antes de eliminar bloqueios,
- ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele,
- antes do armazenamento,
- se o aparelho de jardinagem vibrar de forma anormal (parar o aparelho de jardinagem e controlar imediatamente),
- após a colisão com um objeto estranho. Controlar o aparelho de jardina-gem quanto a danos e entrar em contacto com o serviço pós-venda da Bosch se houver a necessidade de re-parações.
Manutenção
- Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.
▶ Desligar o aparelho de jardinagem, por meio do secionador, antes de todos os trabalhos nele.
▶ Puxar a ficha de rede da tomada antes de todos os trabalhos na estação de carga ou na unidade de alimentação de corrente elétrica.
Limpar bem o exterior do aparelho com uma escova macia e um pano. Não utilizar água nem solventes ou produtos de polimento. Remover todas as aderências e depósito de resíduos de relva, especialmente das aberturas de ventilação.
60 | Português
Virar o aparelho de jardinagem de cabeça para baixo e limpar a áreas da lâmina em intervalos regulares. Usar uma escova firme ou um raspador, para remover resíduos de relva fortemente aderentes. (veja figura A) As lâminas podem ser viradas. (veja figura B)
▶ Controlar se todas as porcas, cavilhas e parafusos estão firmes, para assegurar-se de que o aparelho de jardinagem trabalhe de forma impecável. (veja figura B)
- Inspecionar o aparelho de jardina-gem em intervalos regulares e, para sua própria segurança, substituir peças gastos e danificadas.
▶ Observe que só sejam utilizadas peças sobressalentes da Bosch.
Se necessário, devem ser substituídos os completos conjuntos de lâminas e de parafusos.
Armazenagem e transporte durante o inverno
▶ Desligar o corta-relvas robotizado através do secionador.
▶ O Indego está pronto para funcionar a temperaturas entre 5 °C e 45 °C. Armazene o Indego e a estação de carga durante o inverno, quando as temperaturas estiverem permanentemente abaixo de 5 °C, fora do alcance de crianças e em um lugar seguro e seco. Não colocar objetos em cima do cortarelvas ou da estação de carga.
Se o Indego for transportado por distâncias maiores, use, de preferência, a embalagem original.
O aparelho de jardinagem também pode ser guardado na bolsa de armazenamento Indego 400.
Só armazenar o aparelho de jardinagem numa faixa de temperatura entre -20^ e 50^ . Por exemplo, durante o verão, não deverá deixar o aparelho de jardinagem no carro.
USB
▶ O aparelho de jardinagem dispõe de uma interface USB que deve ser usada, exclusivamente, para atualizações de software. Só devem ser usados USB.org-Sticks homologados e cabos OTG USB.org homologados.
▶ A interface USB não deve ser usada para outras finalidades. Não devem ser conectados aparelhos externos.
Perigos devido ao acumulador
▶ O carregamento só pode ser realizado em uma estação de carga homologada pela Bosch.
Indego trabalha numa faixa de temperatura de 5 °C a 45 °C. Se a temperatura do acumulador estiver além desta faixa de trabalho, o Indego emite uma mensagem e não deixa a estação de base. Durante o funcionamento, o Indego retorna à estação de base ou fica parado onde está.
Evite o contacto com o aparelho de jardinagem se, num caso especial, escapar líquido do acumulador. Se houver contacto com este líquido, deverá procurar ajuda médica.
▶ Se o acumulador for danificado é possível que escape líquido e que peças
Português | 61
vizinhas sejam danificadas. Controle as peças atingidas e entre em contacto com o serviço pós-venda da Bosch.
▶ Não abrir o aparelho de jardinagem nem o acumulador que se encontra no interior. Há risco de um curto-circuito, assim como de um choque elétrico.
▶ Proteger o aparelho de jardinagem contra fogo. Há perigo de explosão do acumulador. Em caso de incêndio ou de explosão do acumulador, entre em contacto com o serviço de emergência.
Em caso de danos e uso incorreto do aparelho de jardinagem, podem escapar vapores do acumulador. Ventilar com ar fresco e consultar um médico em caso de ataques. É possível que os vapores irriterem as vias respiratórias.
Instruções de segurança para o carregador e a unidade de alimentação de corrente elétrica
Para carregar o corta-relvas com a estação de base e com o cabo de rede originais da Bosch. Caso contrário, há perigo de explosão e incêndio.
▶ Verificar a estação de base, a fonte de alimentação, o cabo e a ficha em intervalos regulares. Em caso de danos ou envelhecimento, a estação de base ou a fonte de alimentação devem ser separadas da rede elétrica e não devem mais ser utilizadas. Não abra, pessoalmente a estação de base nem a fonte de alimentação. Reparações só devem ser realizadas por especialistas
qualificados da Bosch e apenas com peças sobressalentes originais. Danos na estação de carga, na fonte de alimentação de corrente elétrica, no cabo e na ficha danificados aumentam o risco de um choque elétrico.
▶ Não operar a estação de carga e a unidade de alimentação de corrente elétrica sobre uma base facilmente inflamável (por ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio, devido ao aquecimento da estação de carga e da unidade de alimentação de corrente elétrica durante o carregamento.
▶ Supervisionar as crianças. Assim é assegurado que crianças não possam brincar com a estação de carga, com a unidade de alimentação de corrente elétrica ou com o aparelho de jardina-gem.
▶ A tensão da fonte de corrente deve coincidir com as indicações da unidade de alimentação de corrente elétrica.
▶ Recomendamos que a fonte de alimentação só seja conectada a uma tomada que esteja protegida através de um disjuntor de corrente de avaria com uma corrente de avaria de 30 mA. A função do disjuntor de corrente de avaria deve ser controlada em intervalos regulares.
▶ O cabo de rede deve ser verificado, regularmente, quanto da danos.
Em caso de um inundação da estação de base, se deve desconectar a fonte de alimentação da rede elétrica e en-
62 | Português
trar em contacto com o serviço pós- venda da Bosch.
▶Jamais se deve tocar na ficha de rede ou eum quaisquer fichas com as mãos molhadas.
▶ Não se deve passar por cima do cabo de conexão, nem esmagá-lo ou pu-xá-lo, pois ele poderia ser danificado. Proteger o cabo contra calor, óleo e cantos afiados.
Para a sua segurança, este aparelho de alimentação elétrica tem um isolamento de proteção e não necessita uma ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). As informações podem ser obtidas numa oficina de serviço pós-venda Bosch.
No caso de dúvidas consulte um eletricista especializado ou a representação de serviço pós-venda Bosch mais próxima.
Símbolos
Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada do aparelho de jardinagem.
Símbolo Significado
Usar luvas de proteção
Ação permitida
Ação proibida
Acessórios/peças sobressalentes
Utilização conforme as disposições
O aparelho de jardinagem é destinado para cortar relva em áreas privadas.
O robô corta-relvas não deve ser utilizado em espaços interiores.
O robô corta-relvas não deve ser usado para outras finalidades, isto aumenta o perigo de acidentes e de possíveis danos no aparelho de jardinagem. Não se deve tentar modificar o robô corta-relvas, pois isto causaria acidentes ou possíveis danos do aparelho de jardinagem.
Dados técnicos
| Corta-relvas automático Unidades | Indego 350 Indego 400 Indego 350 | Indego 400 Connect | |||
| SI | Connect | ||||
| N.° do produto | 3 600 HBO 0.. 3 600 HBO 0.. 3 600 HBO 1.. 3 600 HBO 1.. | ||||
| Largura de corte | cm 19 19 19 19 | ||||
| Altura de corte | mm | 30 - 50 | 30 - 50 | 30 - 50 | 30 - 50 |
| Ângulo de declive (máx.) | ° | 1 | 5 | 15 15 15 | |
| Tamanho da área de trabalho | |||||
| - m á x i m o | m^2 | 350 | 400 | 350 | 400 |
| - mínimo | m^2 | 20 | 20 | 20 | 20 |
| - por carga do acumulador, até a* | m^2 | 35 | 35 | 35 | 35 |
| Peso | kg 8 8 | 8 | 8 | ||
| Tipo de proteção | IPX4 IPX4 IPX4 | IPX4 | |||
Número de série
veja a placa de características do aparelho de jarginagem
*dependendo da altura de corte, das condições da relva e da humidade
**Faixa de temperatura interna do acumulador
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.
F 016 L81 221 | (2.12.16) Bosch Power Tools
Português | 63
| Corta-relvas automático | Unidades SI | Indego 350 | Indego 400 | Indego 350 Connect | Indego 400 Connect |
| Acumulador Li-lões Li-lões Li-lões Li-lões | |||||
| Tensão nominal | VDC 18 18 18 18 | ||||
| Capacidade | Ah 2,5 2,5 2,5 2,5 | ||||
| Número de elementos do acumulador | 5 5 | 5 | 5 | ||
| Período operacional, em média* | min 30 30 30 30 | ||||
| Tempo de carga do acumulador (máx.) | min 45 45 45 45 | ||||
| Arame de perímetro | |||||
| Arame de perímetro | |||||
| - Cabo elétrico fornecido | m | 100 | 125 | 100 | 125 |
| - Comprimento instalado, min. | m | 20 | 20 | 20 | 20 |
| - Comprimento instalado, máx. | m | 250 | 250 | 250 | 250 |
| Estação de carga | |||||
| N.o do produto | F 016 L68.963 | F 016 L68.963 | F 016 L68.963 | F 016 L68.963 | |
| Tensão de entrada | VDC 24 24 24 24 | ||||
| Consumo de eletricidade Carregar/fio de limitação ligado | W | 5 | 5 | / | 1 |
| Corrente de carga (até a) | A | 2 | . | 3 | 2,3 2,3 2,3 |
| Faixa de temperatura de carga admissível ** | °C | 5 - 45 | 5 - 45 | 5 - 45 | 5 - 45 |
| Peso | kg | 1,65 | 1,65 | 1,65 | 1,65 |
| Tipo de proteção | IPX4 | IPX4 | IPX4 | IPX4 | |
| Unidade de alimentação de corrente elétrica | |||||
| N.o do produto | |||||
| Suíça | F 016 L69 439 | F 016 L69 439 | F 016 L69 439 | F 016 L69 439 | |
| Inglaterra | F 016 L69 437 | F 016 L69 437 | F 016 L69 437 | F 016 L69 437 | |
| Resto da Europa | F 016 L69 170 | F 016 L69 170 | F 016 L69 170 | F 016 L69 170 | |
| Coreia do Sul | F 016 L69 441 | F 016 L69 441 | F 016 L69 441 | F 016 L69 441 | |
| Tensão de entrada (tensão alternada) | V | 220 - 240 | 220 - 240 | 220 - 240 | 220 - 240 |
| Classe de proteção | ☐ /II | ☐ /II | ☐ /II | ☐ /II | |
| Frequência | Hz | 50/60 | 50/60 | 50/60 | 50/60 |
| Tensão de saída (tensão contínua) | V | 24 | 24 | 24 | 24 |
| Tipo de proteção | IPX7 | IPX7 | IPX7 | IPX7 | |
| Peso | kg 0,8 0,8 0,8 0,8 | ||||
*dependendo da altura de corte, das condições da relva e da humidade
*Faixa de temperatura interna do acumulador
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.
64 | Português
Informação sobre ruídos/vibrações
Os valores de emissão de ruído determinados de acordo com EN 50636-2-107.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de potência acústica 61 dB(A). Incerteza K = 2 dB.
Esclarecimento das figuras para a instalação (veja páginas 3 - 7)
Meta de ação Figura Página
| Volume de fornecimento/desembalar o aparelho de jardinagem 1 4 | ||
| Prolongar o fio de limitação | 2 5 | |
| Instalar o fio de limitação em volta de um novo objeto interior 3 5 | ||
| Levantar e transportar o aparelho de jardinagem | 4 6 | |
| Ajustar a altura de corte | 5 6 | |
| Limpeza | A 7 | |
| Manutenção | B 7 | |
Instalação
Com o seguinte código QR é possível visualizar um vídeo a respeito da instalação do Indego em www.bosch-indego.com. Como alternativa, siga o manual de instruções fornecido com o produto.
Nota: A estação de carga deve ser posicionada em um canto exterior da superfície da relva, sobre o fio delimitador. Ela não deve ser colocada ao lado de um galpão ou casa de aparelhos de jardinagem, que esteja como uma ilha dentro da superfície da relva.
Nota: A máxima distância entre o fio de limitação e o Indego, dentro da área de corte de relva, não deve ultrapassar 16 m. Objetos que se encontram abaixo de 5 cm na relva, tais como lagos, canteiros de flores etc., devem ser delimitados no sentido horário.
Nota: O arame delimitador adicional pode ser conectado com um conector. (veja figura 2–3)
O arame de perímetro pode ser alongado até um comprimento máximo de 250 m.
Instalar o fio de limitação no solo, até uma profundidade de 5 cm, se também desejar escarificar, preparar ou nivelar a relva. Se deve evitar a área do fio de limitação.
Ao instalar o fio de limitação deve ser evitado um ângulo abaixo de 45°. Isto pode prejudicar o desempenho.
Indicação


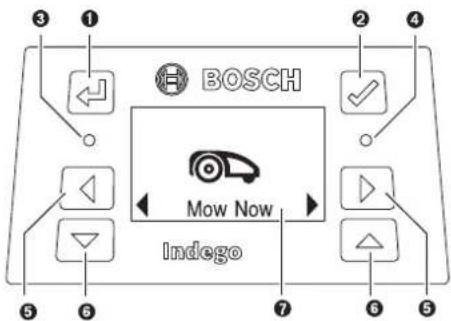

BOSCH Mow Now IndegoSímbolo Significado
| 1 | ← | Tecla de retorno |
| 2 | √ | Tecla de confirmação |
| 3 | ○ | LED vermelho ligado: Erro no aparelho de jardinagem |
| 4 | ○ | LED verde ligado: O aparelho de jardina-gem está ativoLED verde desligado: O aparelho de jardi-nagem está inativo e o seu código PIN de quatro dígitos é necessário para a ativaçãodo aparelho de jardinagem. Ou, se o aparelho de jardinagem não estiver conecta-do à estação de carga, o secionador deve ser ligado e o seu código PIN de quatro dígitos será necessário para a ativaçãodo corta-relvas. |
| 5 | ◀ ▶ | Tecla para a esquerda, para a direita |
| 6 | ▽△ | Tecla para baixo, para cima |
| 7 | Indicação com janela de diálogo |
Cortar relva
- Não deixar que crianças subam no aparelho de jardina-gem.
Premir a tecla de paragem no corta-relvas antes de levantá-lo. O aparelho de jardinagem deve ser sempre levantado pelo punho. (veja figura 4)
Após a instalação bem-sucedida, poderá começar, imediatamente, a cortar a relva confirmando com "Cortar relva já", ou aguardar a próxima fase de corte programada, conforme a programação AUTO Calendar Function Bosch (contanto que tenha sido ajustada).
Também é possível programar um calendário para cortar a relva, conforme as suas especificações.
Os períodos aproximados para uma completa deteção do jardim são indicados aqui. Por favor observe que os respetivos períodos podem variar, dependendo das características da relva e do número de objetos na área da relva.
Português | 65
100 m ^2 4,5 h
350m^2 12h
400 m ^2 14 h
Definir um esquema temporal com repetições frequentes. Isto lhe dará bons resultados de corte, a carga do acumulador irá durar mais tempo e é possível evitar que haja grama cortada no gramado.
Recomendamos que, antes da instalação e antes de cortar a relva pela primeira vez na nova temporada (se o corte da relva for superior a 5 mm), corte a relva com um corta-relvas convencional.
Nota: O sistema de medição do Indego foi projetado para cortar relva curta (3–5 mm). O material cortado pode permanecer deitado como adubo para o jardim.
A altura de corte do Indego pode ser ajustada em 30, 40 e 50 mm. Se deve premir a tecla da altura de corte uma vez para ajustar em 40 mm, duas vezes para ajustar em 30 mm e a tecla de reset da altura de corte () para resetar para 50 mm (veja figura 5).
Nota: Durante as primeiras semanas se deve ajustar a altura de corte em 50 mm, para que o fio de limitação não seja cortado. Em seguida, o fio será coberto pela relva.
Após o início do corte da relva
- o aparelho de jardinagem trabalha no modo "Manual" até a relva tiver sido cortada ou até a tecla Stopp ser premida. O corte da relva só é interrompido para que o acumulador possa ser carregado.
- o aparelho de jardinagem trabalha ininterruptamente no modo "Calendário" programável ou com a AUTO Calendar Function Bosch dentro de uma janela de tempo. O corte da relva só é interrompido para que o acumulador possa ser carregado. Para interromper o corte da relva antes de uma janela de tempo é necessário premir a tecla Stopp ou enviar o corta-relvas para a estação de base. Se a relva estiver cortada antes do final da janela de tempo, o aparelho de jardinagem retorna à estação de base.
Sensores
O aparelho de jardinagem possui os seguintes sensores:
- O Sensor de elevação é ativado e desliga o acionamento e as lâminas assim que o aparelho de jardinagem for levanta-do.
- O Sensor de capotagem reconhece quando o aparelho de jardinagem está de cabeça para baixo e desliga o acionamento e a lâmina.
- O sensor de bloqueio deteta objetos/obstáculos assim que entrar em contacto com eles em seu caminho e ativa uma mudança de direção.
- O Sensor de inclinação é ativado assim que o aparelho de jardinagem alcançar um ângulo de 45°.
Se um destes sensores for ativado, por ex. o sensor elevador, aparece a seguinte mensagem no display: "levantar".
O acumulador está equipado com um monitoramento de temperatura, que só permite um carregamento com uma temperatura de acumulador numa faixa entre 5 °C e 45 °C.
O acumulador é carregado sempre que o corta-relvas estiver na estação de base.
O acumulador de iões de litio é fornecido parcialmente carregado. Para obter a capacidade total do acumulador, carregue o aparelho de jardinagem completamente na estação de carga, antes da primeira utilização.
O acumulador de iões de litio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.
Quando o acumulador se tornar vazio ou descarregado, o aparelho de jardinagem é desligado por um disjuntor de proteção: As lâminas não se movem mais.
Navegação no menu
As seguintes tabelas explicam os diversos itens do menu.
| Ajustes | Sub-menu 1 | Sub-menu 2 | Explicação |
| O Indego começa a cortar a relva no modo manual | |||
| Cortar relva já | O corta-relvas começa a cortar a relva assim que a tecla de confirmação for premida | ||
| * Apenas para Indego 350/400 (disponível através da App para modelos Connect) | |||
66 | Português
| Ajustes | Sub-menu 1 | Sub-menu 2 | Explicação |
 Calendário | Bosch Auto * Editar o número de cortes completos por semana | A AUTO Calendar Function Bosch se adapta à altura da relva.Com a AUTO Calendar Function podem ser realizadas as seguintes configurações:- Número de cortes completos de relva por semana (1 a 3) e- dias de corte de relva na semana (por ex. para excluir domingos) | |
| Editar o dia da semana | |||
| Esquema Editar (dia atual) | Programar um esquema de corte de relva ajustando os dias de cor-te de relva individuais e o esquema (até 2 vezes por dia).Apagar o esquema atual para o dia selecionadoNo display é exibido o número de cortes de relva completos por se-mana para os dias e as horas selecionados | ||
| Não cortar relva | |||
| Off/manual | Selecionar esta opção se não desejar usar um esquema temporal.Indego só começa a cortar a relva se for ativado por “Cortar relva já” (ou através da App para modelos Connect). | ||
 Configurações | Segurança | Bloqueio autom.On | É necessário o código PIN para a reativação após o bloqueio auto-mático e o desligamento de segurança.Estas teclas estão sempre ativas |
| Off | A alteração do código PIN requer primeiramente a entrada do código PIN anterior | ||
| Alterar PIN | Ativa o alarmeO alarme está desativado e não soará mais | ||
| AlarmeOnOff | |||
 Data e Hora | Alteração da hora e da data | ||
 | Alteração do idioma no display | ||
| Informações | Estado sistema | Fornece informações sobre a intensidade do sinal de conexão, sobre o estado de carga do acumulador e informações sobre o sistema e duração do funcionamento e do carregamento do corta-relvas | |
| Erro log | Histórico de erros do corta-relvas | ||
 Avançado | ID fio | Altera o ID do fio de limitação em caso de possíveis avarias nas pro-ximidades | |
| Condição relva | Selecionar entre desnivelado, normal e escorregadio. Altera a sensibilidade do sensor de desníveis do solo, de acordo com a condi-cão selecionada da relva. | ||
| Remapear | Apaga o esquema de corte da relva atual | ||
| Reset de fábrica | Um reset de fábrica do aparelho de jardinagem apaga todas as con-figurações pessoais (a não ser o PIN).O aparelho de jardinagem precisa remapear o jardim após um re-set de fábrica | ||
 Ferramentas | Nivel | Fornece informações sobre o ângulo do solo do aparelho de jardi-nagem. Se o aparelho de jardinagem se encontrar na base e se o ponto estiver fora do receptor, deve ser selecionada uma nova po-sição num local plano | |
| Sinal do fio | O sinal do fio de limitação é detetado | ||
* Apenas para Indego 350/400 (disponível através da App para modelos Connect)
Português | 67
Busca de erros
Online Support
http://www.bosch-indego.com
Sintomas Possível causa Solução
| O LED na estação de carga pisca | O arame delimitador está quebrado, é longo ou curto demais. O fio não está conectado e o corta-relvas não está na estação de base | Verifique se o fio de limitação está quebrado e se tem um comprimento de 20 a 250 m. Em seguida, desligue e li-gue novamente a alimentação a partir da rede Siga as instruções do manual de instruções para a configuração do corta-relvas. |
| Fortes vibrações/ruídos | Porca/parafuso da lâmina soltos Apertar a porca/o parafuso da lâmina com um binário de 2,5 Nm | |
| Lâmina danificada Substituir a lâmina | ||
| O aparelho de jardi-nagem não se encaixa com fiabilidade | O fio de limitação não está corretamente instalado na estação de base | Siga as instruções do manual de instruções para a instalação do fio. |
| O arame delimitador nas proximidades de uma fonte de interferências | Manter um espaço suficiente entre o arame delimitador e a fonte de interferência (aprox. 1 m)Altere o ID do fio de limitação no menu | |
| O aparelho de jardi-nagem não funciona | O secionador não está ligado Remova o corta-relvas da estação de base, ligue o secionador e coloque o corta-relvas de volta na estação de base (observe que a estação de base esteja ligada – LED aceso verde). Prima a tecla de confirmação para que o display se ilumine. Entre o seu código PIN de quatro dígitos para a ativação do corta-relvas | |
| É possível que haja uma obstrução Sempre desligue primeiramente o secionador, em seguida verifique a área sob o corta-relvas e, se necessário, remova quaisquer bloqueios (sempre usar luvas de jardina-gem) | ||
| O acumulador não está completamente carregado | Coloque o corta-relvas na estação de base para ser carregado. A estação de base deve estar ligada. | |
| Relva longa demais Antes de utilizar o Indego, a relva deverá ser cortada até no mínimo 40 mm.Aumentar a altura de corte | ||
| Acumulador muito frio/muito quente Deixe o corta-relvas se arrefecer/aquecer ou não coloque a estação de base exposta diretamente ao sol. O corta-relvas trabalha quando a temperatura do acumulador está entre 5°C – 45°C | ||
| Fio de limitação perto de uma fonte de avaria | Assegure-se de que haja suficiente distância entre o fio de limitação e a fonte de avaria (aprox. 1 m)Altere o ID do fio de limitação no menu | |
Bosch Power Tools F 016 L81 221 | (2.12.16)
68 | Português
Sintomas Possível causa Solução
| Aparelho de jardina-gem sem função de carregamento | Acumulador muito frio/muito quente Deixe o corta-relvas se arrefecer/aquecer ou não colo-que a estação de base exposta diretamente ao sol. O cor-ta-relvas trabalha quando a temperatura do acumulador está entre 5°C - 45°C | |
| A estação de base não está ligada Ligue a alimentação de corrente elétrica para a estação de base. A estação de base não começa a funcionar, entre em contacto com o serviço pós-venda da Bosch | ||
| A relva só está par-cialmente cortada | O corta-relvas necessita de mais pistas para cortar a relva do jardim/Há demasiados obje-tos de jardim nas proximidades | Para a detecção da completa área do relvado, o corta-rel-vas deverá cortar 3 vezes o completo relvado |
| A janela de tempo é pequena demais para o ta-manho do gramado | Aumente o esquema temporal do corta-relvas ou utilize a Bosch AUTO Calendar Function | |
| A distância até o fio de limitação é pequena demais | Observe que haja uma distância de no mínimo 75 cm en-tre os fios de limitação dos diversos objetos do jardimMantenha uma distância de no mínimo 75 cm entre o fio de limitação em volta de um objeto do jardim e o fio de li-mitação nas bordas do relvado | |
| Relva esburacada Seleccione 'relvado desnivelado' no menu. | ||
| Siga as instruções de instalação – Nivelar os desníveis do relvado/remover as ondulações do solo/delimitar as áreas com o fio de limitação | ||
| Relva longa demais Antes de utilizar o Indego, a relva deverá ser cortada até no mínimo 40 mm.Aumentar a altura de corte | ||
| As inclinações no jardim são íngremes demais | Assegure-se de que o corta-relvas só trabalhe em terre-nos com inclinações de até 15 graus. | |
| Relva húmida/molhada Não utilize o corta-relvas em condições meteorológicas desfavoráveis | ||
| Número demasiadamente alto de objetos no jardim | Remova os objetos/obstáculos que se encontram no jar-dim ou delimite-os com o fio de limitação | |
| Construção de metal abaixo ou ao lado da su-perfície do relvado | Siga as instruções sobre objetos dadas no manual de ins-talação | |
| O aparelho de jardi-nagem fica atolado no jardim | Relva húmida/molhada Não utilize o corta-relvas em condições meteorológicas desfavoráveis | |
| Objetos/obstáculos não delimitados Remova os objetos/obstáculos que se encontram no jar-dim ou delimite-os com o fio de limitação | ||
| O aparelho de jardi-nagem corta inadvertamente flores, etc. no jardim ou passa por cima de certos obstáculos | Objetos/obstáculos com menos de 5 cm de al-tura não foram delimitados | Se deve marcar o obstáculo com um fio de limitação, com uma distância de 30 cm, ou remover os objetos/obstáculos |
| O aparelho de jardi-nagem parece cortar a relva sem qualquer lógica | O sistema lógico de corte de relva depende das condições do jardim (por ex. corta-relvas passa para a próxima área não-cortada, em vez de para o ponto cortado por último) | Consulte o manual de instalação para obter mais informaçõesSe uma área não for cortada ou se o corta-relvas repetir frequentemente passos de corte da relva: Remapear o jardim |
| O corta-relvas não se movimenta mais em li-nha reta entre determinadas áreas | Não há necessidade de ajuda | |
| O fio de limitação cruza a delimitação de um objeto | Verifique se o fio de limitação foi instalado no sentido ho-rário em volta dos objetosVerificar a instalação | |
F 016 L81 221 | (2.12.16) Bosch Power Tools
Português | 69
Sintomas Possível causa Solução
| O fio de limitação é repetidamente cortado | O fio entre os espigões não está suficientemente esticadoA distância entre os espigões é superior a 75 cm | Esticar o fio de limitação e assegurar que a distância entre os espigões seja de no máximo 75 cm.Utilize os conectores de fios para reparar o local de corte. Não se deve passar com a escarificadora, ancinho por cima do fio de limitação |
| O aparelho de jardinagem produz um resultado de corte irregular/má qualidade de corte | Altura de corte pequena demais Aumentar a altura de corte | |
| O corta-relvas precisa de mais pistas de corte para cortar a relva do jardim | Para a detecção da completa área do relvado, o corta-relvas deverá cortar 3 vezes o completo relvado | |
| Lâmina de corte embotada Virar ou substituir a lâmina de corte (recomendável a cada nova temporada) | ||
| É possível que haja uma obstrução Sempre desligue primeiramente o secionador, em seguida verifique a área sob o corta-relvas e, se necessário, remova quaisquer bloqueios (sempre usar luvas de jardina-gem) | ||
| Nenhum processo de carga possível | Os contactos de carregamento Limpar os contactos de carregamento | |
| O fio de limitação não é detetado. | Terminais do fio corroidos Isolar o fio novamente para obter um contacto correto | |
| A tecla da altura de corte emperra | É possível que haja uma obstrução Sempre desligue primeiramente o secionador, em seguida verifique a área sob o corta-relvas e, se necessário, remova quaisquer bloqueios (sempre usar luvas de jardina-gem) | |
Serviço pós-venda e consultoria de aplicação
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do aparelho de jardim.
Se necessário, envie o robô corta-relvas e a estação de carga, sempre juntos, a um centro de serviço de atendimento Bosch. Além disso é necessária a versão de software do seu aparelho de jardinagem (veja "Menu > Ajustes > Ajustes do sistema > Info").
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
Transporte
Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Eliminação
Não deitar os aparelhos de jardinagem, carregadores e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos aparelhos elétricos e eletrónicos velhos e conforme a diretiva europeia 2006/66/CE relativa a acumuladores/pilhas defeituosos ou gastos, estes devem ser recolhidos separadamente e conduzidos a uma reciclagem ecológica.
▶ Acumuladores integrados só devem ser retirados para serem descartados. O aparelho de jardinagem pode ser danificado se a carcaça for aberta.
- Acumuladores integrados só devem ser retirados para serem descartados por um centro de serviço pós-ven-da.
70 | Italiano
Accumuladores/pilhas:
lões de lítio:
Observar as indicações no capítulo "Transporte".
Sob reserva de alterações.
Italiano
Ideal Eletronik Bobinaj
