Tip produs	Mașină de tuns iarbă robotizată fără fir
Marcă	Bosch
Model	Indego S+ 350
Greutate	8 kg
Alimentare	Baterie litiu-ion 18 V (2,5 Ah); încărcător 24 V CC, alimentare rețea 230 V CA
Lățime de tăiere	19 cm
Înălțime de tăiere	30, 40 sau 50 mm (reglabil)
Suprafață recomandată de tuns	De la 20 m² la 350 m²
Pantă maximă	15°
Autonomie medie	30 min
Timp de încărcare	45 min (max.)
Tip de protecție	IPX4 (mașină și stație); IPX7 (încărcător)
Funcții principale	Mod manual, programare orară, Bosch AUTO Calendar, detectare obstacole, alarmă, cod PIN, oprire automată în caz de ridicare sau răsturnare
Întreținere și curățare	Curățare cu perie moale sau cârpă; fără apă sau solvenți; verificați și înlocuiți lamele regulat
Siguranță	Separator, buton de oprire roșu, detectoare de ridicare, răsturnare, șoc și pantă; oprirea lamelor în caz de pericol
Piese de schimb și reparabilitate	Lame reversibile, șuruburi de lamă, cablu periferic, stație de încărcare, adaptor; piese originale Bosch recomandate
Informații generale	Lungime cablu furnizată: 100 m; lungime maximă: 250 m; port USB pentru actualizare software; temperatură de funcționare: 5 °C la 45 °C

Întrebări frecvente - Indego S+ 350 BOSCH

Care este suprafața maximă pe care o poate tunde mașina de tuns iarbă Indego S+ 350?

Suprafața recomandată de tuns este de 350 m² maxim. Suprafața minimă este de 20 m².

Cum se reglează înălțimea de tăiere?

Apăsați butonul de înălțime de tăiere: o dată pentru 40 mm, de două ori pentru 30 mm, și butonul de resetare pentru a reveni la 50 mm. Înălțimea de tăiere este reglabilă la 30, 40 sau 50 mm.

Care este autonomia bateriei?

Autonomia medie este de aproximativ 30 de minute în funcție de înălțimea de tăiere și de condițiile ierbii. Bateria are nevoie de maximum 45 de minute pentru a se încărca complet.

Poate funcționa mașina de tuns iarbă pe pante?

Da, poate tunde pe pante de până la 15°. Dincolo de aceasta, riscă să nu funcționeze corect și se declanșează un detector de pantă.

Cum se instalează cablul periferic?

Cablul periferic trebuie așezat în jurul peluzei, la o adâncime de maximum 5 cm. Trebuie fixat pe sol fără bucle. Lungimea instalată poate fi de la 20 m la 250 m. Utilizați adaptoarele furnizate pentru a prelungi cablul.

Ce trebuie făcut în caz de vibrații excesive sau zgomot anormal?

Verificați dacă lamele sunt bine strânse (cuplu de 2,5 Nm) și dacă nu sunt deteriorate. Înlocuiți lamele dacă este necesar. Dacă problema persistă, contactați serviciul de asistență Bosch.

Cum se curăță mașina de tuns iarbă?

Folosiți o perie moale sau o cârpă pentru a curăța părțile exterioare. Nu folosiți apă, solvenți sau aparat de curățat sub presiune. Întoarceți mașina de tuns iarbă și curățați zona lamelor regulat.

Este mașina de tuns iarbă sigură pentru copii și animale?

Mașina de tuns iarbă dispune de mai multe dispozitive de siguranță: oprire imediată în caz de ridicare sau răsturnare, cod PIN, alarmă și protecție IPX4. Se recomandă să nu lăsați copiii nesupravegheați și să respectați distanțele de siguranță.

Se pot programa orele de tuns?

Da, datorită funcției Bosch AUTO Calendar sau a programării manuale. Puteți stabili zilele și intervalele orare de tuns (până la 2 pe zi) pentru o tundere automată.

Ce trebuie făcut dacă bateria nu se încarcă?

Verificați dacă stația de bază este alimentată (LED verde aprins) și dacă contactele de încărcare sunt curate. Temperatura bateriei trebuie să fie între 5 °C și 45 °C. Dacă problema persistă, contactați serviciul de asistență Bosch.

MANUAL DE UTILIZARE Indego S+ 350 BOSCH

Vă mulțumim pentru decizia de a achiziționa robotul de tuns gazonul Indego.

Înainte de a instala Indego, vă rugăm să citiți următoarele instrucțiuni privind siguranța și protecția muncii.

Instrucțiuni privind siguranța și protecția muncii

Atenție! Citiți cu grijă următoarele instrucțiuni. Familiarizați-vă cu elementele de operare și utilizarea reglementară a sculei electrice de grădină. Păstrați la loc sigur instrucțiunile de folosire în vederea unei utilizări ulterioare.

Explicarea simbolurilor de pe scula electrică de grădină

Indicație generală de avertizare a periculozității.

Asigurați-vă că scula de grădină nu blochează sau nu închide vreo ieșire.

Avertisment: citiți instrucțiunile de folosire înainte de a pune în funcțiune scula de grădină.

Avertisment: Înainte de a executa lucrări la scula electrică sau înainte de a o ridica, aduceți întrerupătorul în poziția Oprit.

Atenție: nu atingeți cuțitele care se rotesc. Cuțitele sunt ascuțite. Aveți grijă să nu vă tăiați degetele.

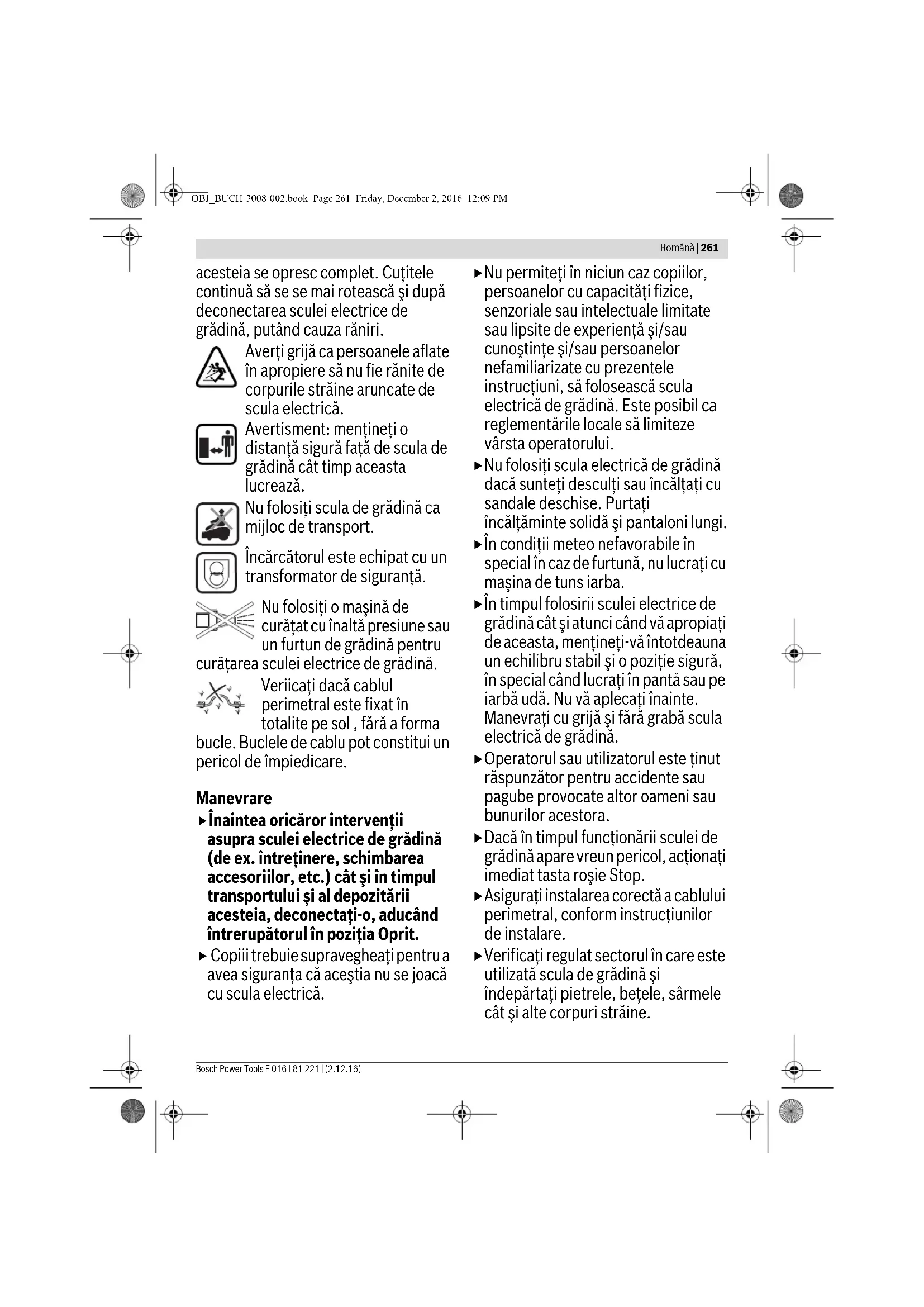

Înainte de a atinge scula electrică de grădină, așteptați până când toate componentele

acesteia se opresc complet. Cuțitele continuă să se mai rotească și după deconectarea sculei electrice de grădină, putând cauza răniri.

Aveți grijă ca persoanele aflate în apropiere să nu fie rănite de corpurile străine aruncate de scula electrică.

Avertisment: mențineți o distanță sigură față de scula de grădină cât timp aceasta lucrează.

Nu folosiți scula de grădină ca mijloc de transport.

Încărcătorul este echipat cu un transformator de siguranță.

Nu folosiți o mașină de curățat cu înaltă presiune sau un furtun de grădină pentru

curățarea sculei electrice de grădină.

Verificați dacă cablul perimetral este fixat în totalitate pe sol, fără a forma

bucle. Buclele de cablu pot constitui un pericol de împiedicare.

Manevrare

Înaintea oricăror intervenții asupra sculei electrice de grădină (de ex. întreținere, schimbarea accesoriilor, etc.) cât și în timpul transportului și al depozitării acesteia, deconectați-o, aducând întrerupătorul în poziția Oprit.

▶ Copiii trebuie supravegheați pentru a avea siguranța că aceștia nu se joacă cu scula electrică.

▶ Nu permiteți în niciun caz copiilor, persoanelor cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și/sau cunoștințe și/sau persoanelor nefamiliarizate cu prezentele instrucțiuni, să folosească scula electrică de grădină. Este posibil ca reglementările locale să limiteze vârsta operatorului.

▶ Nu folosiți scula electrică de grădină dacă sunteți desculți sau încălțați cu sandale deschise. Purtați încălțăminte solidă și pantaloni lungi.

În condiții meteo nefavorabile, în special în caz de furtună, nu lucrați cu mașina de tuns iarba.

În timpul folosirii sculei electrice de grădină, cât și atunci când vă apropiați de aceasta, mențineți-vă întotdeauna un echilibru stabil și o poziție sigură, în special când lucrați în pantă sau pe iarbă udă. Nu vă aplecați înainte. Manevrați cu grijă și fără grabă scula electrică de grădină.

▶ Operatorul sau utilizatorul este ținut răspunzător pentru accidente sau pagube provocate altor oameni sau bunurilor acestora.

▶ Dacă în timpul funcționării sculei de grădină apare vreun pericol, acționați imediat tasta roșie Stop.

▶ Asigurați instalarea corectă a cablului perimetral, conform instrucțiunilor de instalare.

▶ Verificați regulat sectorul în care este utilizată scula de grădină și îndepărtați pietrele, bețele, sârmele, cât și alte corpuri străine.

▶ Nu așezați cabluri de alimentare aflate sub tensiune în sectorul de lucru. Dacă un cablu de alimentare este prins în robotul pentru tuns gazonul, înainte de a-l scoate, robotul trebuie mai întâi deconectat de la rețea. ▶ Verificați regulat scula de grădină pentru a vă asigura că cuțitele, șuruburile de cuțite și dispozitivul de tăiere nu sunt uzate sau deteriorate. Înlocuiți cuțitele și șuruburile de cuțite uzate ca set complet pentru a evita dezechilibrele. ▶ Nu folosiți în niciun caz scula de grădină cu apărătoare de protecție deteriorate sau fără echipamente de siguranță. ▶ Nu țineți mâinile și picioarele în apropierea sau sub piesele care se rotesc. ▶ Nu ridicați, respectiv nu transportați scula electrică de grădină cu motorul pornit. ▶ Nu lăsați scula de grădină să funcționeze fără supraveghere, dacă știți că în imediata apropiere se află animale de casă, copii sau persoane. ▶ Porniți scula de grădină conform instrucțiunilor de folosire și păstrați o distanță sigură față de componentele care se rotesc. ▶ Nu folosiți scula de grădină simultan cu un sprinkler de gazon. Stabiliți un orar de funcționare pentru a vă asigura că cele două sisteme nu lucrează în același timp. ▶ Dacă, dintr-un motiv oarecare, scula electrică de grădină cade în apă, scoateți-o afară și deconectați-o

acționând întrerupătorul. Nu porniți scula electrică de grădină, contactați serviciul de asistență post-vânzare Bosch.

▶ Nu aduceți modificări sculei electrice de grădină. Modificările neautorizate pot afecta siguranța în exploatare a sculei dumneavoastră electrice de grădină și pot duce la amplificarea zgomotelor și vibrațiilor acesteia.

Deconectați scula electrică de grădină acționând întrerupătorul

• înainte de a îndepărta blocajele, – când verificați, curățați sau lucrați la scula electrică de grădină,
• înaintea depozitării – când scula electrică vibrează ciudat (opriți scula electrică și verificați-o imediat), – după impactul cu un obiect străin. Verificați dacă scula de grădină nu prezintă deteriorări și contactați centrul de asistență tehnică post-vânzare Bosch pentru efectuarea reparațiilor necesare.

Întreținere

• Purtați întotdeauna mănuși pentru grădină, atunci când manipulați cuțitele ascuțite sau dacă lucrați în apropierea acestora. Înainte de a efectua lucrări asupra sculei electrice de grădină, deconectați-o acționând întrerupătorul.

Înaintea oricăror intervenții asupra stației de andocare, sau asupra transformatorului, scoateți cablul de alimentare din priza de curent.

Curățați temeinic cu o perie și o lavetă moale exteriorul sculei de grădină. Nu folosiți apă, solvenți sau paste de lustruit. Îndepărtați toate aglomerările și depunerile de iarbă, în special cele din fantele de ventilație.

Răsturnați scula de grădină cu partea inferioară îndreptată în sus și curățați regulat zona cuțitelor. Folosiți o perie tare sau un răzuitor pentru a îndepărta depunerile de iarbă persistente. (vezi figura A)

Cuțitele pot fi întoarse. (vezi figura B)

▶ Controlați dacă piulițele, bolțurile și șuruburile sunt bine fixate pentru garantarea funcționării în condiții de siguranță a foarfecelui de tăiat gard viu. (vezi figura B) ▶ Inspectați regulat scula de grădină și, pentru siguranța dumneavoastră, schimbați piesele uzate și deteriorate. ▶ Aveți grijă să se folosească numai piese de schimb originale Bosch. ▶ Dacă este necesar, schimbați cuțitele și șuruburile ca set complet.

Depozitare și transport pe timp de iarnă

▶ Deconectați robotul pentru tuns gazonul, acționând întrerupătorul. Indego este operațională la temperaturi între 5 °C și 45 °C. Depozitați Indego și stația de andocare în sezonul de iarnă, când

temperaturile se situează permanent sub 5 °C, într-un loc sigur și uscat, inaccesibil copiilor.

Nu puneți alte obiecte pe robotul pentru tuns gazonul sau pe stația de andocare.

Dacă transportați Indego pe distanțe mai mari, cel mai bine folosiți pentru transport ambalajul original.

Scula electrică de grădină poate fi depozitată și în geanta de depozitare Indego 400.

- Depozitați scula electrică de grădină numai în domeniul temperaturilor dintre -20 °C și 50 °C. Pe timp de vară, de exemplu, nu lăsați scula electrică de grădină în autovehicul.

USB

▶ Scula electrică de grădină dispune de o interfață USB care trebuie utilizată numai pentru actualizări ale softului. Folosiți numai stick-uri USB originale admise și numai cabluri USB OTG originale admise. ▶ Nu folosiți interfața USB în alte scopuri. Nu racordați dispozitive externe la aceasta.

Situații periculoase cauzate de acumulator

Încărcarea se va face numai în stația de andocare admisă de Bosch. Indego funcționează între 5 °C și 45 °C. Indego semnalizează dacă temperatura acumulatorului se situează în afara acestui domeniu de lucru și nu părăsește stația de andocare. Dacă este în deplasare,

264 | Română

Indego revine la stația de andocare sau se oprește și rămâne pe loc.

▶ Evitați contactul cu scula de grădină dacă, în mod excepțional, din acumulator se scurge lichid. În cazul în care ați luat contact cu lichidul, solicitați asistență medicală. ▶ Când acumulatorul se deteriorează, din el se poate scurge un lichid care să umezească componentele învecinate. Verificați piesele respective și contactați centrul de asistență tehnică post-vânzare Bosch. ▶ Nu deschideți scula de grădină și acumulatorul din interiorul ei. Există pericol de scurtcircuit și de electrocutare. ▶ Protejați scula electrică de grădină împotriva focului. Există pericol de explozie a acumulatorului. În caz de incendiu sau explozie a acumulatorului, contactați serviciul de urgență. În caz de defectare și utilizare neconformă destinației a sculei de grădină, din acumulator se pot degaja vapori. Aerisiți cu aer proaspăt iar în cazul unor tulburări, consultați medicul. Vaporii pot irita căile respiratorii.

Instrucțiuni de siguranță pentru încărcător și transformator

▶ Pentru încărcarea robotului pentru tuns gazonul folosiți numai stația de andocare și cablul de alimentare originale. În caz contrar există pericol de explozie și de incendiu.

▶ Verificați regulat stația de andocare, transformatorul, cablurile și ștecherul. În caz de deteriorare sau de uzură, deconectați de la rețeaua de curent stația de andocare sau transformatorul și nu le mai utilizați. Nu deschideți singuri stația de andocare sau transformatorul. Nu permiteți efectuarea reparațiilor decât de către personal de specialitate Bosch corespunzător calificat și numai cu piese de schimb originale. Defecțiunile apărute la stația de andocare, transformator, cabluri sau ștecher măresc riscul de electrocutare. ▶ Nu folosiți stația de andocare și transformatorul pe un substrat inflamabil (de ex. hârtie, textile etc.) respectiv în mediu inflamabil. Din cauză că stația de andocare și transformatorul se încălzesc în timpul procesului de încărcare, există pericol de incendiu. Supravegheați copiii. Astfel veți fi siguri că nu se joacă cu stația de andocare, transformatorul sau cu scula de grădină. Tensiunea sursei de curent trebuie să coincidă cu specificațiile de pe transformator. ▶ Recomandăm racordarea transformatorului numai la o priză de curent prevăzută cu întrerupător automat de protecție având un curent de declanșare de 30 mA. Verificați regulat funcționarea întrerupătorului automat de protecție.

Română | 265

▶ Cablul de alimentare trebuie verificat regulat cu privire la eventualele deteriorări. În cazul inundării stației de andocare, deconectați transformatorul de la rețeaua electrică și contactați centrul de asistență tehnică post-vânzare Bosch. ▶ Nu atingeți în niciun caz ștecherul de la rețea sau alte ștechere cu mâinile ude. ▶ Nu călcați cu roțile cablul de alimentare, nu-l striviți sau nu trageți de el deoarece s-ar putea deteriora. Protejați cablul de căldură, ulei și muchii ascuțite.

Pentru siguranță, transformatorul este izolat de protecție și nu necesită împământare. Tensiunea de operare este de 230 V AC, 50 Hz (pentru țările din afara UE 220 V, 240 V în funcție de model). Informații găsiți la centrul dumneavoastră autorizat de asistență tehnică post-vânzare Bosch.

În caz de nesiguranță întrebați un electrician calificat sau cea mai apropiată reprezentanță service Bosch.

Simboluri

Următoarele simboluri sunt importante pentru citirea și înțelegerea instrucțiunilor de folosire. Rețineți simbolurile și semnificația acestora. Interpretarea corectă a simbolurilor vă ajută să utilizați mai bine și mai sigur scula electrică de grădină.

Simbol Semnificație

Purtați mănuși de protecție

Acțiune permisă

Acțiune interzisă

Utilizare conform destinației

Scula electrică de grădină este destinată pentru cosirea gazonului în sectorul privat.

Nu folosiți robotul pentru tuns gazonul în spații interioare. Nu folosiți robotul pentru tuns gazonul în alte scopuri, aceasta mărind pericolul de accidente și provocând posibile deteriorări ale sculei electrice de grădină. Nu încercați să modificați robotul pentru tuns gazonul deoarece astfel s-ar putea produce accidente sau deteriorări ale sculei electrice de grădină.

Date tehnice

Robot pentru tuns gazonul Unități		Indego 350 Indego 400 Indego 350			Indego 400 Connect
	SI			Connect
Număr de identificare		3 600 HBO 0.. 3 600 HBO 0.. 3 600 HBO 1.. 3 600 HBO 1..
Lățime de tăiere	cm 19 19 19 19
Înălțime de tăiere	mm	30 - 50	30 - 50	30 - 50	30 - 50
Pantă (max.)	°	1	5	15 15 15
Mărimea suprafeței de lucru
- m a x i m u m	m2	350	400	350	400
- minimă	m2	20	20	20	20
- cu acumulatorul încărcat până la*	m2	35	35	35	35
Greutate	kg 8 8		8	8
Tip de protecție		IPX4	IPX4	IPX4	IPX4

Număr de serie vezi plăcuța indicatoare a tipului sculei electrice de grădină *în funcție de înălțimea de tăiere, starea ierbii și umiditate "domeniu temperaturi interne accumulator Specificațiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite și al unor modele de execuție specifice anumitor țări, aceste specificații pot varia. Bosch Power Tools F 016 L81 221 | (2.12.16)

266 | Română

Robot pentru tuns gazonul	Unități SI	Indego 350	Indego 400	Indego 350 Connect	Indego 400 Connect
Accumulator Tehnologie		lithiu-ion	Tehnologie lithiu-ion	Tehnologie lithiu-ion	Tehnologie lithiu-ion
Tensiune nominală VDC 18 18 18 18
Capacitate	Ah 2,5 2,5 2,5 2,5
Număr celule de accumulator		5 5	5	5
Timp de funcționare, mediu*	min 30 30 30 30
Timp de încărcare acumulator (max.)	min 45 45 45 45
Cablu perimetral
Cablu perimetral
- cablu cuprins în setul de livrare	m	100	125	100	125
- lungime instalată, min.	m	20	20	20	20
- lungime instalată, max.	m	250	250	250	250
Stație de andocare
Număr de identificare		F 016 L68 963	F 016 L68 963	F 016 L68 963	F 016 L68 963
Tensiune de intrare	VDC 24 24 24 24
Putere nominală încărcare/cablu perimetral conectat	W	5	5	/	1
Curent de încărcare (până la)	A	2	.	3	2,3 2,3 2,3
Domeniu admis al temperaturilor de încărcare **	°C	5 - 45	5 - 45	5 - 45	5 - 45
Greutate	kg	1,65	1,65	1,65	1,65
Tip de protectie		IPX4	IPX4	IPX4	IPX4
Transformer
Număr de identificare
Elveția		F 016 L69 439	F 016 L69 439	F 016 L69 439	F 016 L69 439
Anglia		F 016 L69 437	F 016 L69 437	F 016 L69 437	F 016 L69 437
Restul Europei		F 016 L69 170	F 016 L69 170	F 016 L69 170	F 016 L69 170
Coreea de Sud		F 016 L69 441	F 016 L69 441	F 016 L69 441	F 016 L69 441
Tensiune de intrare (current alternativ)	V	220 - 240	220 - 240	220 - 240	220 - 240
Clasa de protectie		☐ /II	☐ /II	☐ /II	☐ /II
Frecvență	Hz	50/60	50/60	50/60	50/60
Tensiune de ieșire (current continuu)	V	24	24 24 24
Tip de protectie		IPX7	IPX7	IPX7	IPX7
Greutate	kg 0,8 0,8 0,8 0,8

*în funcție de înălțimea de tăiere, starea ierbii și umiditate "domeniu temperaturi interne accumulator Specificațiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite și al unor modele de execuție specifice anumitor țări, aceste specificații pot varia.

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 50636-2-107.

Nivelul de zgomot evaluat A al sculei electrice este în mod normal de: nivel putere sonoră 61 dB(A). Incertitudine K = 2 dB.

Explicarea imaginilor privind instalarea (vezi paginile 3-7)

Scopul actiunii	Figura	Pagina
Dezambalarea setului de livrare/sculei de grădină 1 4
Prelungirea cablului perimetral	2 5
Poziționarea cablului perimetral în jurul unui obiect interior nou 3 5
Ridicarea și transportul sculei de grădină	4 6
Reglarea înăltimii de tăiere	5 6
Curățare	A 7
Întreținere	B 7

Instalare

Cu următorul cod QR puteți viziona un clip video despre instalarea lui Indego, la www.bosch-indego.com. Alternativ, urmați instrucțiunile de instalare din setul de livrare al produsului.

Indicație: Stația de andocare trebuie să fie poziționată pe o margine exterioară a suprafeței de gazon, pe cablul perimetral. Ea nu poate sta într-o parte a unui șopron sau a unui hangar pentru scule electrice, așezat sub formă de insulă în mijlocul suprafeței de gazon.

Indicație: Distanța maximă dintre cablul perimetral și Indego în cadrul zonei de cosire nu trebuie să depășească 16 m. Împrejmuiți obiectele amplasate la o adâncime mai mare de 5 mm în gazon, de ex. eleștee, straturi de flori, etc. în sens orar, în jurul obiectului.

Indicație: Cablul perimetral suplimentar poate fi adăugat folosindu-se un conector de cablu. (vezi figura 2–3) Cablul perimetral poate fi prelungit până la o lungime de maximum 250 m.

Poziționați cablul perimetral la o adâncime de maximum 5 cm în pământ, dacă intenționați să și scarificați sau să vă greblați gazonul. Evitați zona cablului perimetral.

Nu fixați cablul perimetral într-un unghi mai mic de 45°. Aceasta poate afecta performanțele de lucru.

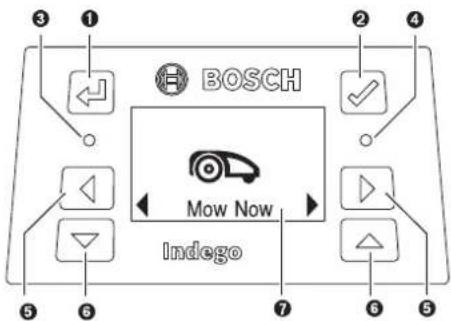

Indicatoare

Simbol Semnificație

1	←	Tastă Inapoi
2	√	Tastă de confirmare
3	○	LED-ul roșu aprins: eroare la scula electrică de grădină
4	○	LED-ul verde aprins: scula electrică de grădină este activăLED-ul verde stins: scula electrică de grădină este inactivă iar, pentru activarea sa, este necesar codul dumneavoastră PIN compus din patru cifre. Sau, scula electrică de grădină nu este conectată cu stația de andocare, pentru activarea robotului pentru tuns gazonul trebuie acționat întrerupătorul, fiind totodată necesar codul dumneavoastră PIN compus din patru cifre.
5	◀◀	Tastă direcție stânga, dreapta
6	▽△	Tastă direcție în jos, în sus
7		Afișaj cu fereastră de dialog

Cosire

Nu lăsați copiii să se urce pe scula de grădină. Înainte de ridicare, apăsați tasta Stop la mașina pentru tuns gazonul. Ridicați scula electrică de grădină prinzând-o de mâner. (vezi figura 4)

După reușita instalării puteți începe imediat să cosiți, confirmând „Cosire”, sau așteptați următoarea fază planificată de tăiere, conform programării prin Bosch AUTO Calendar Function (se presupune că există o setare prealabilă).

Puteți stabili de asemenea un orar de cosire conform specificațiilor dumneavoastră.

Timpii de funcționare aproximativi pentru o cartografiere completă a grădinii sunt specificați mai jos. Țineți seama de faptul că timpii de funcționare variază în funcție de structura gazonului și numărul de obiecte de pe suprafața de gazon.

100 m2	4,5 h
350 m2	12 h
400 m2	14 h

Stabiliți un orar cu repetări frecvente. Astfel veți obține rezultate bune de cosire, durata de funcționare a acumulatorului va fi mai lungă iar dumneavoastră veți evita rămânerea ierbii tăiate pe peluză.

Este recomandabil ca înaintea instalării și a primei cosiri din noul sezon (când firele de iarbă tăiată au o lungime de peste 5 mm) să vă cosiți gazonul cu o mașină de tuns iarba clasică.

Indicație: Sistemul de cuțite al robotului Indego este destinat tăierii ierbii cu firul scurt (3–5 mm). Iarba tăiată poate rămâne pe peluză pentru a fi folosită ca mulci la fertilizarea gazonului.

Înălțimea de tăiere a lui Indego poate fi reglată la 30, 40 și 50 mm. Apăsați o dată tasta de reglare a înălțimii de tăiere pentru a obține valoarea de 40 mm, de două ori pentru o înălțime de tăiere de 30 mm și tasta de resetare a înălțimii de tăiere (⊥) pentru a reveni la 50 mm (vezi figura 5).

Indicație: În primele săptămâni reglați o înălțime de tăiere de 50 mm, pentru a nu tăia din greșeală cablul perimetral. După aceea, cablul va fi acoperit de gazon.

Când cosirea a început

– scula electrică de grădină lucrează în modul „Manual” până când va fi cosită întreaga suprafață de gazon sau până când se apasă tasta Stop. Cosirea va fi întreruptă numai pe durata încărcării acumulatorului.

- scula electrică de grădină lucrează neîntrerupt în modul programabil „Calendar” sau prin intermediul Bosch AUTO Calendar Function, într-un interval de timp. Cosirea va fi întreruptă numai pe durata încărcării acumulatorului. Pentru a opri cosirea înaintea expirării intervalului de timp alocat, apăsați tasta Stop sau trimiteți robotul la stația de andocare. Dacă suprafața de gazon este cosită înainte de expirarea intervalului de timp alocat, scula electrică de grădină revine la stația de andocare.

Senzori

Scula electrică de grădină este echipată cu următorii senzori:

• Senzorul de ridicare se activează și întrerupe antrenarea cuțitelor atunci când scula de grădină este ridicată.
• Senzorul de răsturnare sesizează când scula de grădină este întoarsă cu partea inferioară în sus și întrerupe antrenarea cuțitelor.
• Senzorul de blocare sesizează, în caz de contact, obiecte/obstacole aflate în banda de cosire a sculei electrice de grădină și determină o schimbare a direcției.
• Senzorul de înclinare se activează atunci când scula de grădină este înclinată într-un unghi de 45°.

Dacă se activează unul dintre senzori, de ex. senzorul de ridicare, pe display apare un mesaj: „ridicare”.

Încărcarea acumulatorului

Acumulatorul este prevăzut cu un sistem de supraveghere a temperaturii, care permite încărcarea sa numai în cazul în care temperatura internă a acumulatorului se situează între 5°C și 45°C.

Acumulatorul se încarcă întotdeauna când robotul pentru tuns gazonul se află în stația de andocare.

Acumulatorul Li-Ion este parțial încărcat la livrare. Pentru a aduce acumulatorul la capacitate maximă, înainte de prima utilizare trebuie să încărcați la capacitate maximă scula de grădină în stația de andocare.

Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.

Atunci când acumulatorul s-a descărcat, scula de grădină este deconectată printr-un circuit de protecție: cuțitele nu se mai mișcă.

Navigare meniu

Următoarele tabele explică diferitele puncte din meniu.

Setări	Submeniu 1	Submeniu 2	Explicație
			Indego începe cosirea în modul ManualDupă apăsarea tastei de confirmare, robotul începe să cosească
Cosire
* Numai pentru Indego 350/400 (disponibil prin aplicația pentru modelele Connect)

Română | 269

Setări	Submeniu 1	Submeniu 2	Explicație
Calendar	Bosch Auto * Editați un număr de tăieri complete pe săptămânăEditați ziua din săptămână		Bosch AUTO Calendar Function se adaptează conform mărimii gazonului.Cu AUTO Calendar Function sunt posibile următoarele setări:– număr cosiri complete pe săptămână(1 până la 3) și– zile din săptămână în care se cosește (de ex. pentru a exclude duminicile)
	Orar Editare (zi curentă)Fără cosire		Programați unui orar de cosire prin setarea zilelor de cosire și a intervalelor de timp (până la 2 pe zi).Ștergeti intervalul de timp curent pentru ziua selectatăPe display vor apărea numărul de cosiri complete pe săptămână și intervalele de timp pentru zilele selectate
	Oprit/Manual		Selectați această optiune dacă nu trebuie să se folosească un orar.Indego începe cosirea numai prin activarea setării „Cosire” (sau prin intermediul aplicăției pentru modelele Connect).
Setări	Securitate	AutoblocarePornit	după Autoblocare și Deconectarea de siguranță, pentru reactivare, este necesar codul PIN.Aceste taste sunt permanent active
		Oprit	Schimbarea codului PIN presupune mai întăi introducerea unui cod PIN valabil
		Schimbare PIN	Activează alarma
		AlarmăPornitOprit	Alarma este dezactivată și nu va mai suna
	Data & ora		Schimbarea orei și datei
	Limpa		Schimbarea limbii pe display
	...Informații	Stare sistem	Furnizează informații despre intensitatea semnalului de conexiune, nivelul de încărcare al accumulatorului, informații despre sistem și timpul de funcționare și încărcare al robotului pentru tuns gazonul
		Jurnal de erori	Istoricul erorilor robotului pentru tuns gazonul
	...Avansat	ID cablu	Schimbă ID-ul cablului permetral în cazul unor deranjamente posibile în apropiere
		Starea gazonului	Alegeti între denivelat, normal și alunecos. Modifică sensibilitatea senzorului de denivelări teren, în funcție de starea selectată a gazonului.
		Recartografiere	Șterge planul de cosire curent
		Setări fabrică	O readucere a sculei electrice de grădină la setările din fabrică șterge toate setările personale (cu exceptia codului PIN).După o readucere a sculei electrice de grădină la setările din fabrică, aceasta trebuie să recartografieze grădina
	Scule electrice	Nivel	Furnizează informații despre unghiul la sol al sculei electrice de grădină. Dacă aceasta este parcată în stația de andocare și punctul este în afara razei receptorului, se va selecta o poziție nouă, pe teren plan
		Semnal cablu	Este recunscut semnalul cablului perimetral

* Numai pentru Indego 350/400 (disponibil prin aplicația pentru modelele Connect)

270 | Română

Detectarea defecțiunilor

Suport online

http://www.bosch-indego.com

Simptome | Cauză posibilă | Remediere

LED-ul stației de andocare clipește	Cablul perimetral este întrerupt, este prea lung sau prea scurt. Cablul nu este legat și robotul pentru tuns gazonul nu se află în stația de andocare	Controlați dacă, cablul perimetral nu este întrerupt, și dacă are o lungime între 20 și 250 m. Apoi deconectați și reconectați alimentarea cu tensiune electrică.Urmați indicațiile privind instalarea robotului pentru tuns gazonul cuprinse în instrucțiunile de instalare.
Vibrații/zgomote puternice	Piulița/șurubul cuțitului este slăbit	Strângeți piulița/șurubul cuțitului cu un cuplu de 2,5 Nm
	Cuțitul este deteriorat	Schimbarea cuțitelor
Scula electrică de grădină nu se andochează fiabil	Cablul perimetral nu este montat corect la stația de andocare	Respectați instrucțiunile de instalare pentru montarea cablului
	Cablul perimetral se află în apropierea unei surse de interferențe	Mențineți o distanță suficientă într cablul perimetral și sursa de interferențe (aprox. 1 m)Schimbați ID-ul cablului perimetral în meniu
Scula electrică de grădină nu funcționează	Întrerupătorul nu este acționat în poziția Pornit	Scoateți robotul din stația de andocare, acționați întrerupătorul în poziția Pornit și introduceți din nou robotul în stația de andocare (aveți grijă ca stația de andocare să fie conectată și LED-ul verde să fie aprins).Apăsați tasta de confirmare pentru ca display-ul să se aprindă. Introduceți codul PIN din patru cifre pentru activarea robotului
	Înfundare posibilă	Întotdeauna aduceți mai întăi întrerupătorul în poziția Oprit, apoi verificați zona de sub robotul pentru tuns gazonul, dacă este necesar îndepărtați blocajele (purtați întotdeauna mănuși pentru grădină)
	Acumulatorul nu este încărcat complet	Parcați robotul pentru tuns gazonul în stația de andocare, pentru încărcarea acumulatorului. Stația de andocare trebuie să fie conectată.
	larba are firul prea lung	Înainte de utilizarea lui Indego, cosiți gazonul la cel puțin 40 mm.Reglați o înălțime de tăiere mai mare
	Acumulatorul este prea rece/prea fierbinte	Lăsați robotul pentru tuns gazonul să se răcească/ încălzească sau nu expuneți stația de andocare direct razelor soarelui. Robotul pentru tuns gazonul lucrează atunci când temperatura internă a acumulatorului se situează între 5 °C – 45 °C
	Cablul perimetral este aproape de o sursă de perturbații	Asigurați o distanță suficientă între cablul perimetral și sursa de perturbații (aprox. 1 m)Schimbați ID-ul cablului perimetral în meniu

F 016 L81 221 | (2.12.16) Bosch Power Tools

Română | 271

Simptome	Cauză posibilă	Remediere
Sculă electrică de grădină fără funcție de încărcare	Accumulatorul este prea rece/prea fierbinte	Lăsați robotul pentru tuns gazonul să se răcească/ încălzească sau nu expuneti stația de andocare direct razelor soarelui. Robotul pentru tuns gazonul lucrează atunci când temperatura internă a accumulatorului se situează între 5 °C – 45 °C
	Stația de andocare nu este conectată	Racordați stația de andocare la alimentarea cu energie electrică. Dacă stația de andocare nu pornește, contactați centrul de asistență tehnică post-vânzare Bosch
Gazonul a rămas necosit în unele locuri	Robotul pentru tuns gazonul trebuie să acopere mai multe benzi de cosire pentru a termina întreaga grădină/Prea multe obiecte din grădină în imediata apropiere	Pentru acoperirea întregii suprafețe de gazon, lăsați robotul de tuns gazonul să execute 3 cosiri complete
	Intervalul de timp este prea mic pentru dimensiunile gazonului	Măriți intervalul de timp sau utilizați Bosch AUTO Calendar Function
	Distanță prea mică între cabluri perimetrale	Mențineți o distanță de minimum 75 cm între cablurile perimetrale din jurul obiectelor din grădinăMențineți o distanță de minimum 75 cm între cablul perimetral din jurul obiectului din grădină și cel de pe marginile gazonului
	Gazon tuns neuniform	Selectați în meniu Substrat gazon denivelat.Urmați indicațiile privind egalizarea denivelărilor de gazon/eliminarea valurilor de pământ/delimitarea zonelor cu cablu perimetral cuprinse în instrucțiunie de instalare
	larba are firul prea lung	Înainte de utilizarea lui Indego, cosiți gazonul la cel puțin 40 mm.Reglați o înălțime de tăiere mai mare
	Pantele din grădină sunt prea abrupte	Asigurați-vă că robotul pentru tuns gazonul lucrează numai pe taluzuri cu înclinări de 15 grade sau mai mici.
	Gazon umed/ud	Nu folosiți robotul pentru tuns gazonul în condiții meteo nefavorabile
	Prea multe obiecte în grădină	Îndepărtați obiectele/obstacolele din grădină sau împrejmuiti-le cu cablu perimetral
	Structură metalică sub sau lângă suprafața de gazon	Urmați indicațiile privind obiectele, cuprinse în instrucțiunie de instalare
Scula electrică de grădină se blochează în grădină	Gazon umed/ud	Nu folosiți robotul pentru tuns gazonul în condiții meteo nefavorabile
	Obiecte/obstacole neîmprejmuite	Îndepărtați obiectele/obstacolele din grădină sau împrejmuiti-le cu cablu perimetral
Scula electrică de grădină taie involuntar flori etc. din grădină sau trece peste anumite obstacole	Obiecte/obstacole cu o înălțime mai mică de 5 cm neîmprejmuite	Marcați obstacolul cu cablu perimetral la o distanță de 30 cm sau îndepărtați obiectele/obstacolele

272 | Română

Simptome	Cauză posibilă	Remediere
Scula electrică pare să cosească fără logică	Sistemul de cosire logică depinde condițiile grădinii (de ex robotul pentru tuns gazonul trece la portiunea necosită în loc să ajungă la punctul tocmai cosit)Robotul pentru tuns gazonul nu se deplasează întotdeauna în linie dreaptă între anumite portiuni de gazonCablurile perimetrale se încrucisează la împrejmuirea unui obiect	Pentru alte informații vezi instrucțiunile de instalare Dacă o portiune de gazon rămâne necosită sau robotul pentru tuns gazonul repetă frecvent etapele de cosire: recartografiați grădinaNu este necesară remediereaControlați dacă, cablul perimetral a fost întins în sens orar în jurul obiectelorVerificați instalarea
Cablul perimetral este tăiat în repetate rânduri	Cablul nu este întins suficient între țăruși Distanța dintre țăruși este mai mare de 75 cm	Întindeți cablul perimetral și asigurați-vă cî distanța dintre țăruși este de maximum 75 cm.Folosiți conectori de cablu pentru a repara portiunea de cablu tăiat. Nu treceți cu scarificatorul, grebla de gazon peste cablul perimetral
Scula electrică de grădină lasă în urmă un aspect neuniform al tăierii/calitate slabă de tăiere	Înălțime de tăiere prea mică	Reglați o înălțime de tăiere mai mare
	Robotul pentru tuns gazonul trebuie să acopere mai multe benzi de cosire pentru a termina întreaga grădină	Pentru acoperirea întregii suprafețe de gazon, lăsați robotul de tuns gazonul să execute 3 cosiri complete
	Cuțit de tăiere tocit	Întoarceți cuțitul de tăiere sau înlocuiti-l (se recomandă la fiecare sezon nou)
	Înfundare posibilă	Întotdeauna aduceți mai întăi întrerupătorul în poziția Oprit, apoi verificați zona de sub robotul pentru tuns gazonul, dacă este necesar îndepăratați blocajele (purtați întotdeauna mănuși pentru grădină)
Nu este posibilă încărcarea	Bornele de încărcare sunt corodate	Curățați bornele de încărcare
Cablul perimetral nu este recunoscut	Clemele de cablu corodate	Dezizolați cablul pentru restabilirea contactului adecvat
Tasta de reglare a înăltimii de tăiere blocată	Înfundare posibilă	Întotdeauna aduceți mai întăi întrerupătorul în poziția Oprit, apoi verificați zona de sub robotul pentru tuns gazonul, dacă este necesar îndepăratați blocajele (purtați întotdeauna mănuși pentru grădină)

Asistență clienți și consultanță privind utilizarea

În caz de reclamații și comenzi de piese de schimb, vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre al sculei electrice de grădină.

Dacă este necesar, trimiteți robotul de tuns gazonul și stația de andocare întotdeauna împreună la un centru de service Bosch.

Suplimentar, este necesară versiunea software a sculei dumneavoastră de grădină (vezi „Meniu > Setări > Configurare sistem > Info”).

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30-34

013937 Bucureşti

Tel. consultanță clienți: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Transport

Acumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restricții de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Eliminare

Nu aruncați sculele electrice de grădină, încărcătoarele și acumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE, echipamentele electrice și electronice uzate și, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

▶ Nu este permisă extragerea acumulatorilor integrați în vederea eliminării. Scula electrică de grădină se poate distruge prin deschiderea carcasei. - Acumulatorii integrați pot fi demontați în vederea eliminării, numai la un centru de asistență service.

Acumulatori/baterii:

Li-Ion: Vă rugăm să respectați indicațiile de la paragraful „Transport“.

Sub rezerva modificărilor.

ro 2000/14/CE: Nivel măsurat al puterii sonore 61 dB(A), incertitudine K = 2 dB, nivel garantat al puterii sonore 63 dB(A); procedură de evaluare a conformității potrivit Anexei VI. Categorie produse: 32 Organism notificat: SRL, Sudbury, England, Nr. 1088 Documentație tehnică la: *
