Тип продукту	Бездротовий маршрутизатор
Бренд	ASUS
Модель	ZenWiFi AC CT8
Живлення	Адаптер живлення постійного струму 19 В, 1,75 А макс.
Робоча температура	0 °C до 40 °C
Температура зберігання	0 °C до 70 °C
Робоча вологість	50 % до 90 %
Вологість зберігання	20 % до 90 %
Мережеві порти	1 порт WAN (RJ45), 3 порти LAN (RJ45)
Стандарти WiFi	IEEE 802.11a/b/g/n/ac
Діапазони частот	2,4 ГГц та 5 ГГц
Основні функції	Маршрутизатор, точка доступу, система AiMesh, Ethernet backhaul, режим повторювача WiFi
Світлодіодний індикатор	Білий (хороший сигнал), Жовтий (слабкий сигнал), Червоний (немає сигналу)
Обслуговування та чищення	Протирати м'якою сухою тканиною. Не використовувати хімічні засоби.
Безпека	Не піддавати впливу вологи або дощу. Використовувати в приміщенні. Тримати подалі від джерел тепла. Дотримуватися мінімальної відстані 20 см від тіла.
Запчастини та ремонтопридатність	Пристрій не містить деталей, які можна відремонтувати користувачем. У разі проблеми звертайтеся до післяпродажного обслуговування ASUS.
Загальна інформація	Інструкція з експлуатації доступна онлайн. Відповідає директиві 2014/53/ЄС. Використання лише в приміщенні для діапазону 5 ГГц.

Часті запитання - ZenWiFi AC CT8 ASUS

Як налаштувати маршрутизатор вперше?

Підключіть адаптер живлення, увімкніть маршрутизатор, підключіть комп'ютер через кабель або WiFi, відкрийте браузер і перейдіть на http://router.asus.com. Майстер налаштування проведе вас.

Як додати вузол AiMesh?

Розмістіть вузол на відстані не більше 3 метрів від основного маршрутизатора. В інтерфейсі керування перейдіть до мережевої карти, натисніть на значок AiMesh, потім на Знайти. Виберіть виявлений вузол, щоб додати його.

Чи можна використовувати маршрутизатор як точку доступу?

Так. Увійдіть в інтерфейс керування, перейдіть до Адміністрування > Режим роботи та виберіть Режим точки доступу.

Як з'єднати маршрутизатори AiMesh через кабель Ethernet (Ethernet backhaul)?

Спочатку виконайте бездротове налаштування, потім з'єднайте порт LAN основного маршрутизатора з портом WAN вузла за допомогою кабелю Ethernet. Система автоматично вибере найкраще з'єднання.

Що означають кольори світлодіода?

Постійно білий : хороший сигнал. Постійно жовтий : слабкий сигнал. Постійно червоний : немає сигналу.

Як скинути маршрутизатор до заводських налаштувань?

Натисніть кнопку Reset на задній панелі пристрою приблизно на 10 секунд, доки світлодіод не почне блимати. Налаштування будуть відновлені.

Куди розмістити маршрутизатори для оптимального покриття?

Розмістіть маршрутизатори у відкритому місці, на висоті, подалі від металевих перешкод та електронних пристроїв (мікрохвильові печі, бездротові телефони). Уникайте кутів та товстих стін.

Чи можна використовувати додаток ASUS Router для налаштування?

Так, завантажте додаток ASUS Router з App Store або Google Play. Підключіться до маршрутизатора та виконуйте інструкції на екрані.

Як оновити прошивку маршрутизатора?

Увійдіть в інтерфейс керування, перейдіть до Адміністрування > Оновлення прошивки. Натисніть Знайти та встановіть доступну версію.

Які вимоги до мережі AiMesh?

Вам потрібно принаймні два маршрутизатори ASUS, сумісні з AiMesh. Використовуйте найпотужніший маршрутизатор як основний, а інші як вузли. Переконайтеся, що прошивка оновлена.

ПОСІБНИК КОРИСТУВАЧА ZenWiFi AC CT8 ASUS

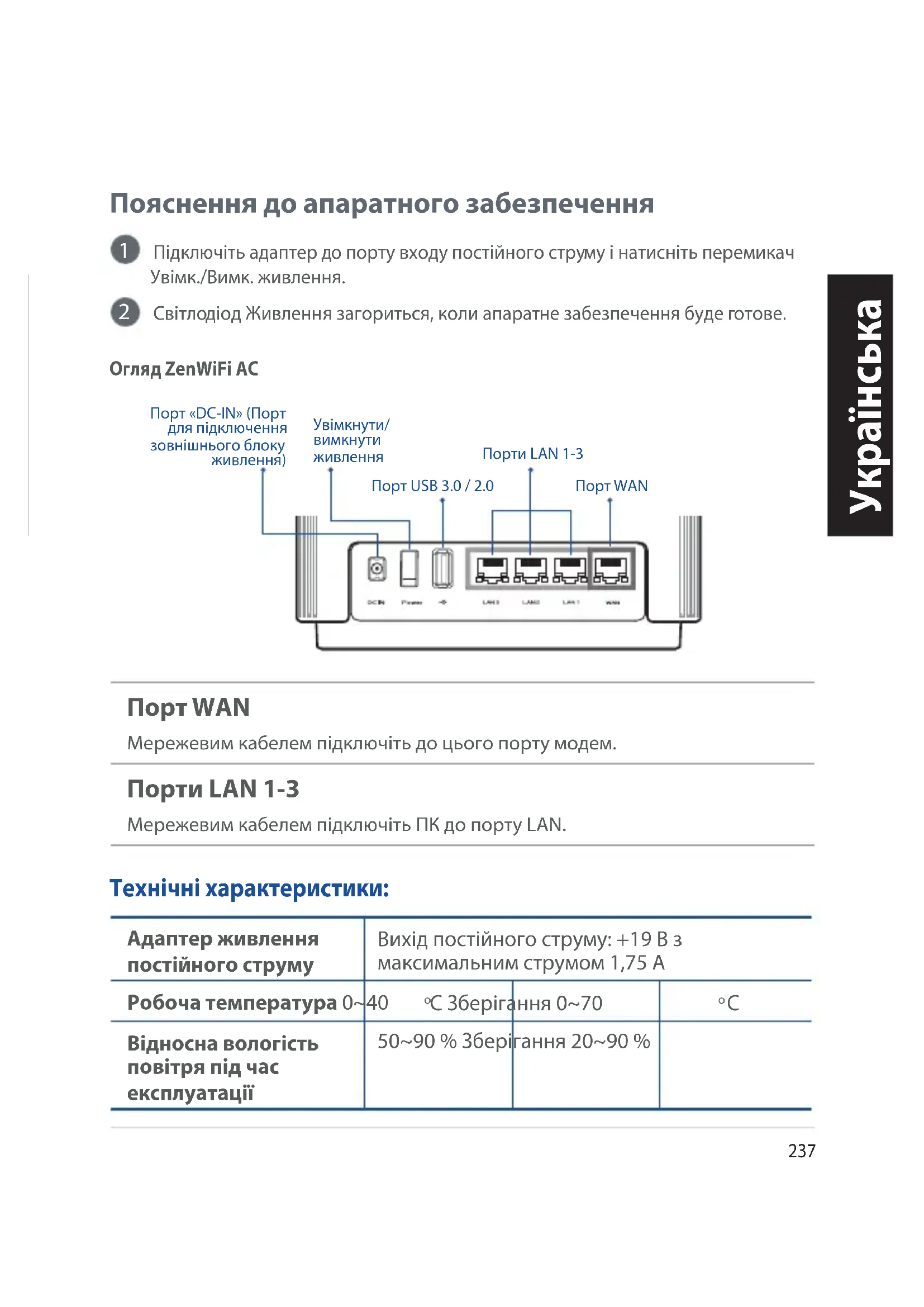

Пояснення до апаратного забезпечення

1 Підключіть адаптер до порту входу постійного струму і натисніть перемикач Увімк./Вимк. живлення.
2 Світлодіод Живлення загориться, коли апаратне забезпечення буде готове.

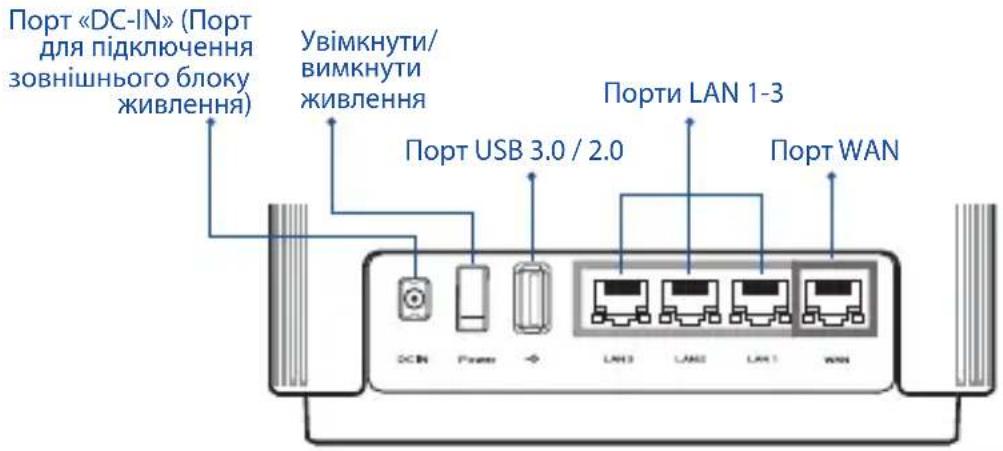

Огляд ZenWiFi AC

Порт WAN

Мережевим кабелем підключіть до цього порту модем.

Порти LAN 1-3

Мережевим кабелем підключіть ПК до порту LAN.

Технічні характеристики:

Адаптер живленняпостійного струму	Вихід постійного струму: +19 В змаксимальним струмом 1,75 А
Робоча температура 0~40 °C 3берігання 0~70 °C
Відносна вологістьповітря під часексплуатації	50~90 % 3берігання 20~90 %

Перед Налаштуванням

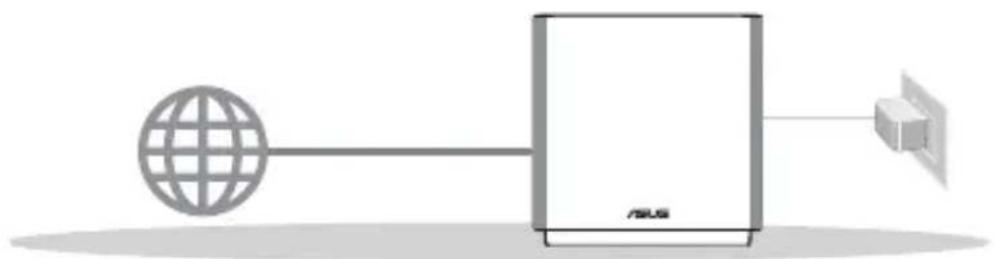

01 Підготовка до налаштування окремого маршрутизатора

1 Перейдіть до ONE ROUTER SETUP STEPS (Кроки налаштування одного маршрутизатора).

Налаштування Одного Маршрутизатора

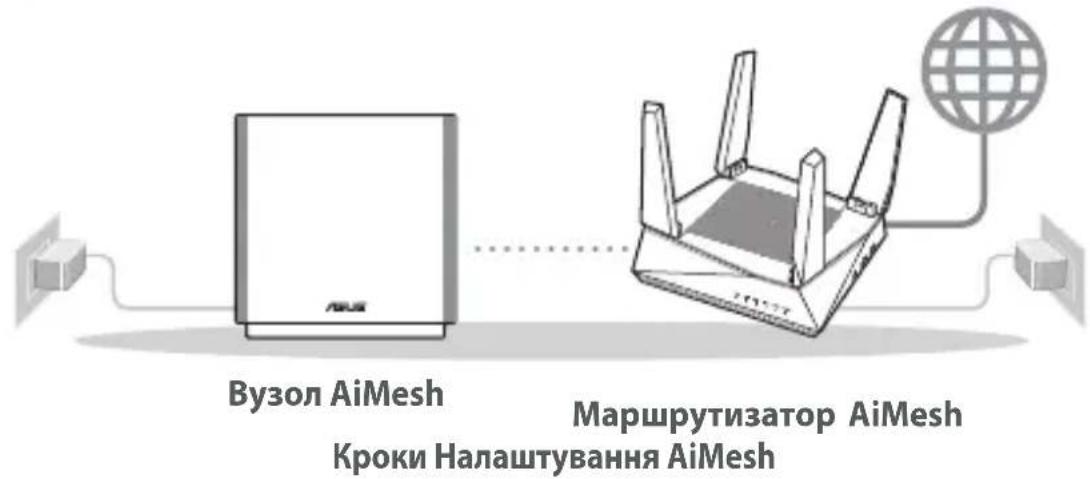

02 Підготовка до налаштування системи WiFi AiMesh WiFi AiMesh

1 Підготуйте один або більше маршрутизаторів, що підтримують AiMesh.
2 Призначте один маршрутизатором AiMesh, а другий–вузлом AiMesh.

** Якщо ви маєте декілька маршрутизаторів AiMesh, радимо користуватися маршрутизатором з найбільш сучасними характеристиками як маршрутизатором AiMesh, а іншими маршрутизаторами–як вузлами AiMesh.

3 Перейдіть до AiMesh SETUP STEPS (Кроки налаштування AiMesh).

Кроки налаштування Одного Маршрутизатора

01 Підготуйте модем

1 Відключіть від електромережі шнур живлення кабельного або DSL- модему (за наявності). Якщо пристрій має акумулятор, вийміть його.

1 Якщо ви користуєтеся Інтернет через DSL, вам знадобиться ім'я користувача/пароль від Інтернет-провайдера, щоб правильно конфігурувати маршрутизатор.

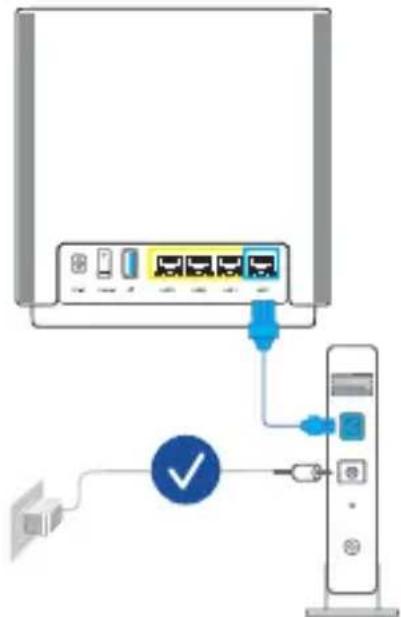

2 Мережевим кабелем з комплекту підключіть модем до маршрутизатора.
3 Увімкніть живлення модема. Підключіть шнур живлення модема до електромережі та увімкніть живлення.

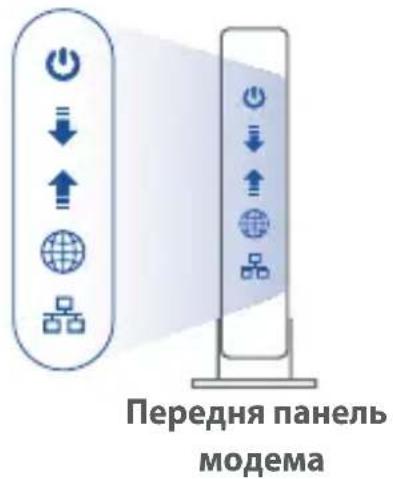

4 Перевірте світлодіодні індикатори модема, щоб пересвідчитися, що підключення активне.

02 Підключіть пристрій

1 Увімкніть живлення модема.

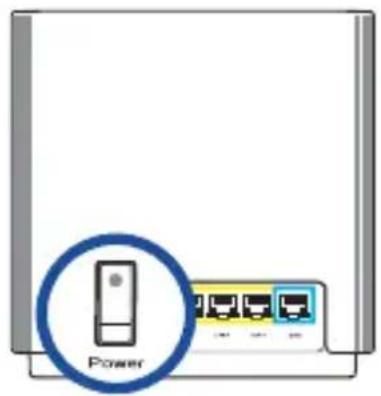

Увімкніть шнур живлення до електромережі та натисніть перемикач Увімк./Вимк. живлення ззаду на маршрутизаторі.
2 Перевірте, що світлодіод стає постійно блакитним, позначаючи готовність підключення апаратного забезпечення до налаштування.
3 [Интернет] Додатковим мережевим кабелем підключіть ПК до маршрутизатора.

[Додаток] або можна завершити налаштування через додаток ASUS Router з телефону або планшета.

03 Увійдіть до системи та встановіть зв'язок

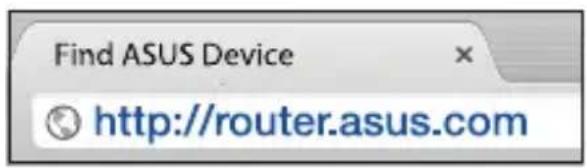

1 [Інтернет] Відкрийте веб-браузер.

Вас буде перенаправлено до програми-помічника налаштування ASUS. Якщо ні, то перейдіть за посиланням http://router.asus.com.

[Додаток]Запустіть додаток ASUS Router і виконуйте інструкції, щоб завершити налаштування.

Кроки Налаштування AiMesh

01 Підготовка

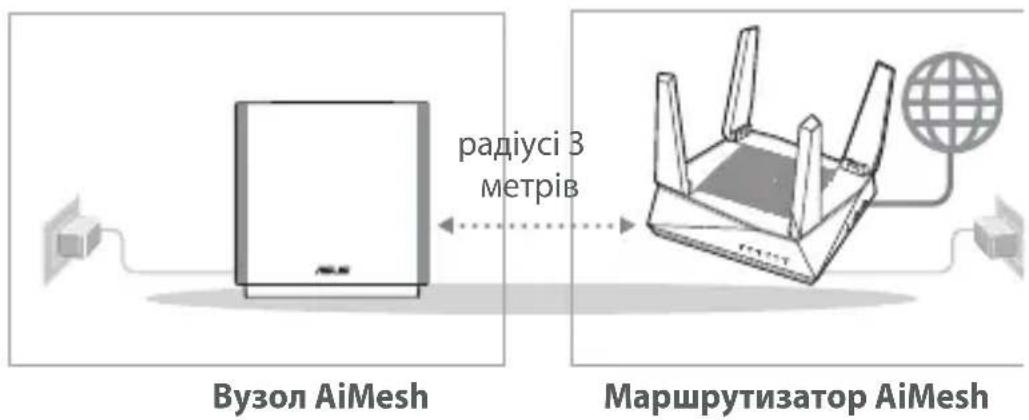

Під час процесу налаштування розташуйте маршрутизатор і вузол ZenWiFi AC на відстані 3 м один від одного.

02 Вузол AiMesh

Використовуються фабричні налаштування. Для налаштування системи AiMesh пристрій має бути ввімкненим і перебувати в режимі очікування.

ROUTER SETUP STEPS (Кроки налаштування одного

маршрутизатора), щоб підключити маршрутизатор AiMesh до ПК і модема, а потім увійдіть до системи через графічний веб-інтерфейс.


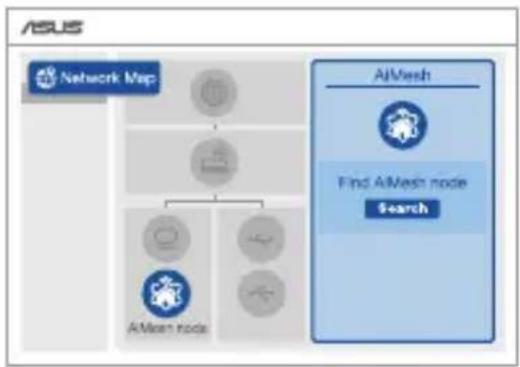

2 Перейдіть на сторінку Network Мар (Карта мережі), натисніть на піктограму AiMesh i Search (Пошук) для пошуку нового вузла AiMesh.

3 Натисніть Search (Пошук), воно автоматично шукатиме найближчий вузол AiMesh. Коли на цій сторінці з'явиться вузол AiMesh, натисніть на ньому, щоб додати його до системи AiMesh.

** Якщо не знаходиться жодного вузла AiMesh, перейдіть до TROUBLE SHOOTING (Усунення несправностей).

4 Коли синхронізацію завершено, з'являється повідомлення.

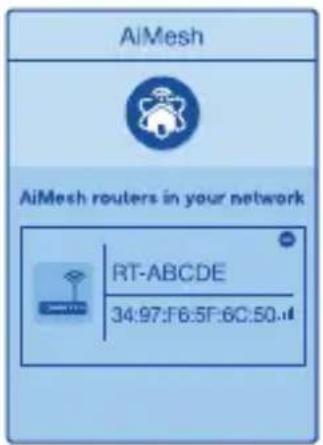

5 Вітаємо! Нижчеподані сторінки з'являться, коли вузол AiMesh буде успішно додано до мережі AiMesh.

[Додаток] Увійдіть до додатку ASUS Router і виберіть Add AiMesh Node (Додати вузол AiMesh), щоб завершити налаштування.

Програма Маршрутизатора ASUS

Завантажте безкоштовну программу маршрутизатора ASUS, щоб керувати маршрутизатором(ами).

Усунення несправностей

Якщо маршрутизатор AiMesh не може знайти поруч жодного вузла AiMesh, або трапляється помилка синхронізації, перевірте наступне і повторіть спробу.

a В ідеалі варто пересунути вузол AiMesh ближче до маршрутизатора AiMesh. Переконайтеся, що він знаходиться у радіусі 3 метрів.

b Увімкнено живлення вузла AiMesh.

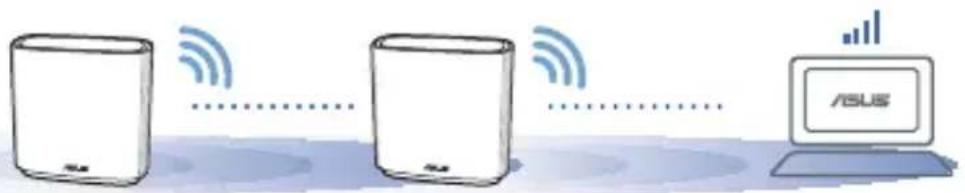

Переміщення

Знайдіть найкраще місце для маршрутизатора і вузла AiMesh.

ПРИМІТКИ: Щоб звести до мінімуму інтерференцію, розміщуйте маршрутизатори подалі від таких пристроїв як бездротові телефони, пристрої Bluetooth і мікрохвильові печі.

Радимо розміщувати маршрутизатори на відкритому або в просторому місці.

ZenWiFi AC значення світлодіодних індикаторів

Постійний білий: Хороший сигнал

Постійний жовтий: Слабкий сигнал

Постійний червоний: Сигнал відсутній

Розпо всюджені питання

Часті запитання

П1: Чи підтримує маршрутизатор ASUS режим точки доступу?

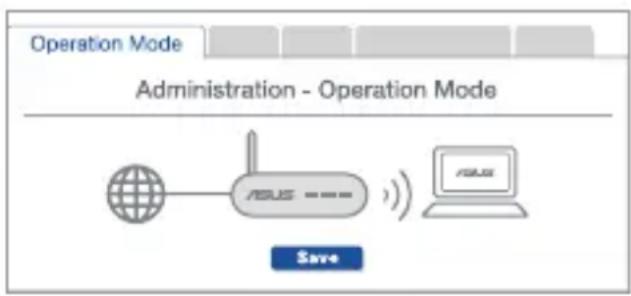

A: Так. Можно встановити маршрутизатор AiMesh у режим маршрутизатора або в режим точки доступу. Перейдіть до графічного веб-інтерфейсу (http://router.asus.com) і перейдіть на сторінку Administration (Адміністрація) > Operation Mode (Режим роботи).

П2: Чи можна встановити дротове з'єднання між маршрутизаторами AiMesh (Ethernet-з'єднання)?

A: Так. Система AiMesh підтримує як бездротове, так і дротове підключення між маршрутизатором і вузлом AiMesh, щоб гарантувати максимальну пропускну здатність і стабільність. AiMesh аналізує силу бездротового сигналу для кожного з доступних діапазонів частот, а потім автоматично визначає, яке підключення–бездротове чи дротове–найкаще підходить для магістрального зв'язку між маршрутизаторами.

1 Виконайте кроки налаштування, щоб встановити підключення між маршрутизатором і вузлом AiMesh спочатку через WiFi.

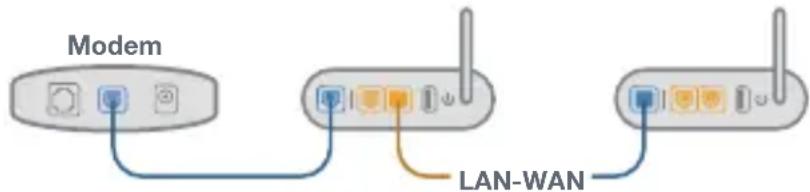

2 Знайдіть ідеальне місце для вузла, щоб забезпечити найкраще покриття. Проведіть кабель Ethernet від порту LAN на маршрутизаторі AiMesh до порту WAN на вузлі AiMesh.

3 Система AiMesh автоматично вибере найкращий маршрут для передачі даних–як дротових, так і бездротових.

ASUS Recycling/Takeback Services

Перелік режимів роботи для України:

Частота, режим і максимальна випромінювана потужність для України:

Пристрій призначено для використання тільки у приміщенні під час роботи в частотному діапазоні 5150–5350 МГц.
