MANUAL DE UTILIZARE ZenWiFi AC CT8 ASUS

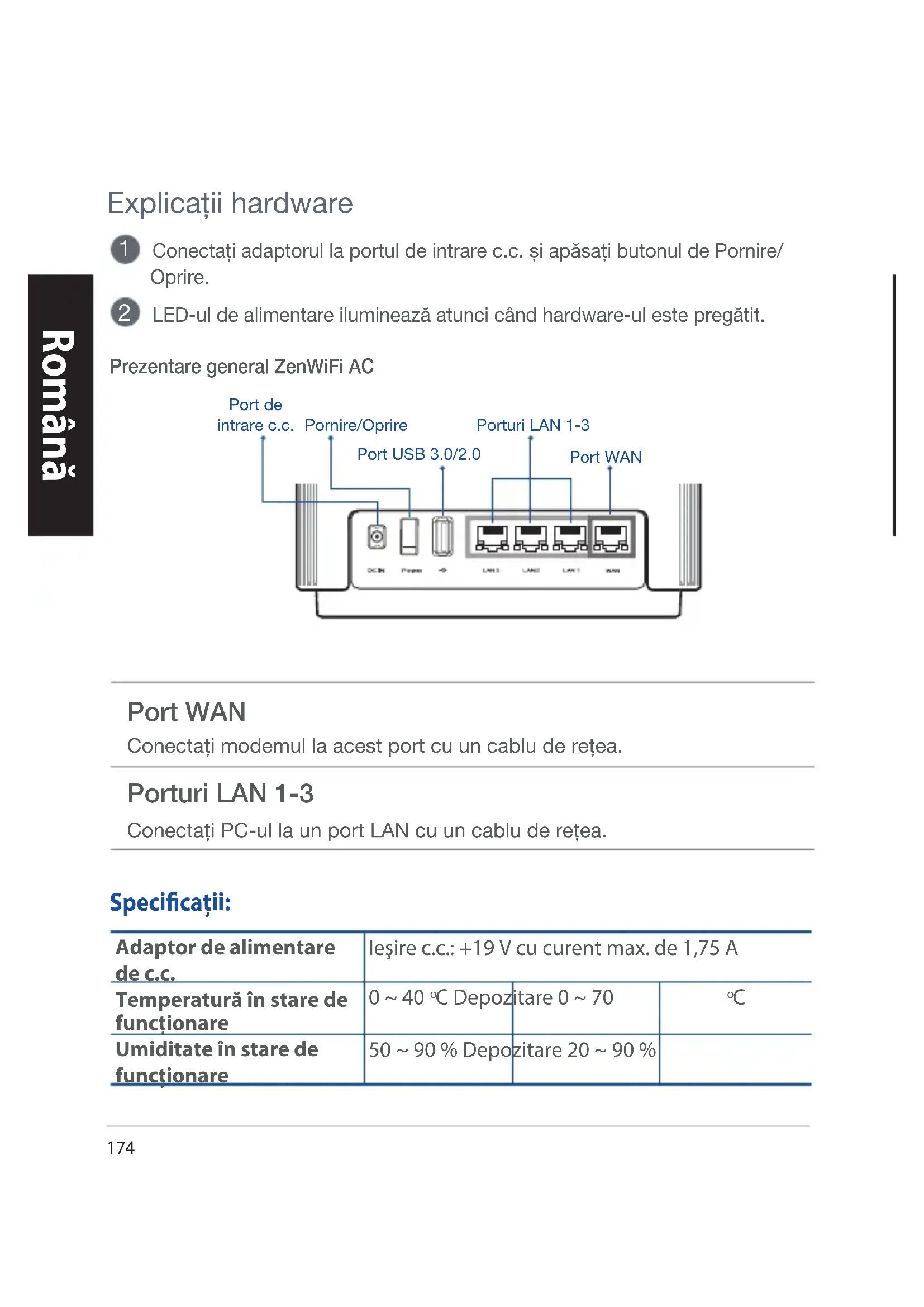

1 Conectați adaptorul la portul de intrare c.c. și apăsați butonul de Pornire/Oprire.
2 LED-ul de alimentare iluminează atunci când hardware-ul este pregătit.

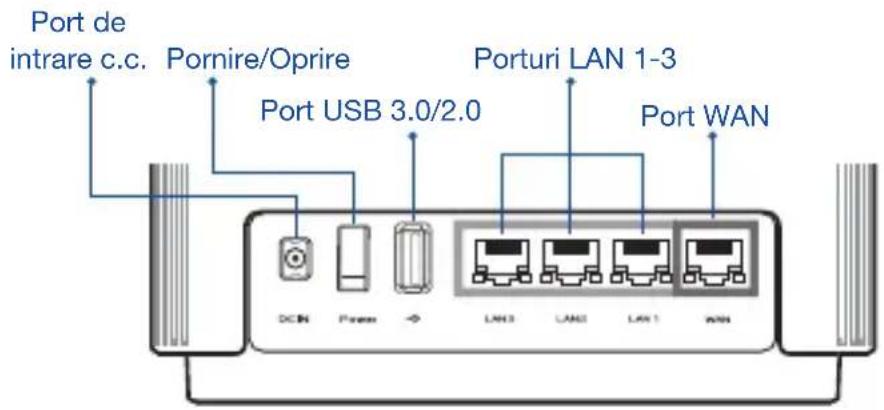

Prezentare general ZenWiFi AC

Port de intrare c.c. Pornire/Opriere Port USB 3.0/2.0 Porturi LAN 1-3 Port WAN

Port WAN

Conectați modemul la acest port cu un cablu de rețea.

Porturi LAN 1-3

Conectați PC-ul la un port LAN cu un cablu de rețea.

Specificații:

Adaptor de alimentare de c.c.	leşire c.c.: +19 V cu curent max. de 1,75 A
Temperatură în stare de funcționare	0 ~ 40 °C Depozitare 0 ~ 70		°C
Umiditate în stare de funcționare	50 ~ 90 % Depozitare 20 ~ 90 %

ÎNAINTE DE SETARE

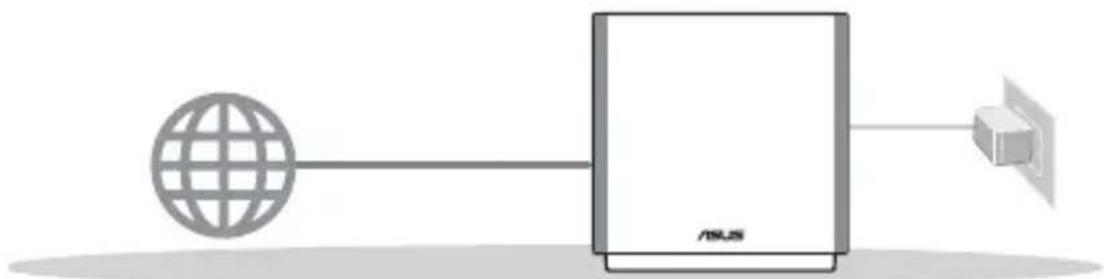

01 Pregătirea pentru configurarea unui router independent

1 Accesati PAŞI DE CONFIGURARE CA ROUTER INDEPENDENT.

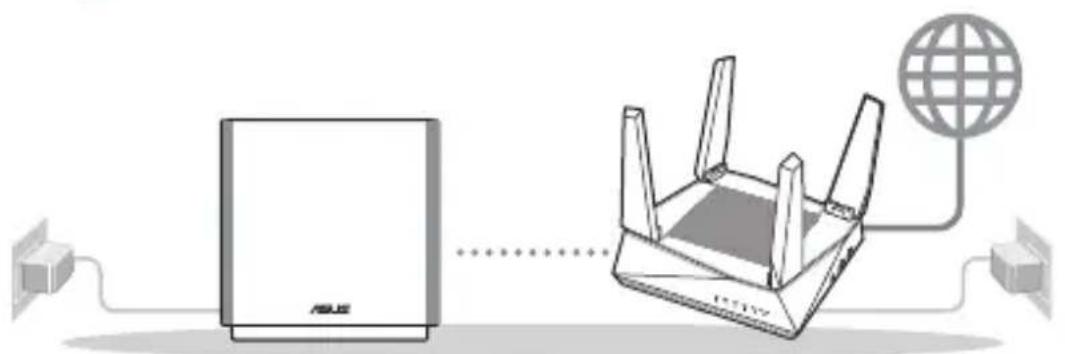

02 Pregătirea pentru a configura un sistem AiMesh WiFi

1 Pregătiți două sau mai multe rutere ASUS care acceptă AiMesh.
2 Atribuiti unul ca router AiMesh și altul ca nod AiMesh.

** Dacă aveți mai multe rutere AiMesh, vă recomandăm să îl utilizați pe cel cu cele mai bune specificații AiMesh și pe celelalte ca noduri AiMesh.

3 Accesati PAŞI DE CONFIGURARE AiMesh.

01 Pregătirea modemului

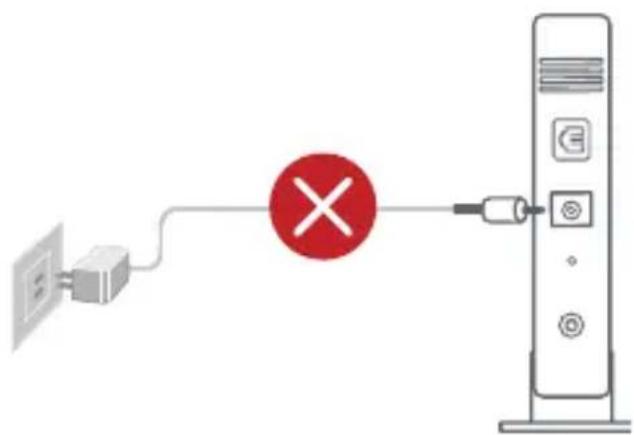

1 Deconectați modemul DSL/prin cablu. Dacă acesta are o baterie de rezervă, scoateți bateria. 1

1 Dacă utilizati conexiunea DSL pentru internet, veți avea nevoie de numele de utilizator/parola de la furnizorul de servicii internet (ISP) pentru a configura corect router-ul.

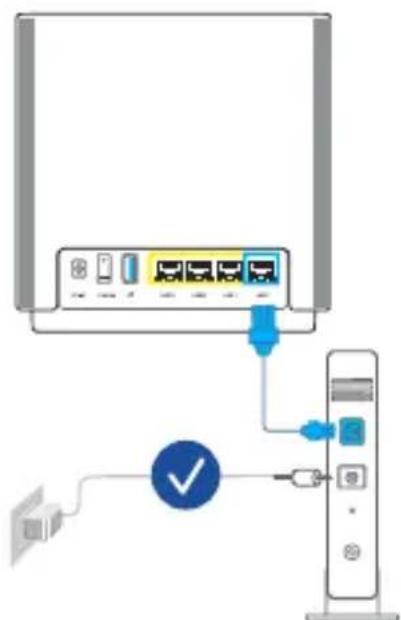

2 Conectați modemul la router folosind cablul de rețea furnizat.
3 Porniți modemul. Conectați modemul la priza electrică și porniți-l.

Spate modem

4 Verificați indicatoarele luminoase LED de pe modemul DSL/prin cablu pentru a vă asigura că este activă conexiunea.

02 Conectați dispozitivul

1 Porniți router-ul.

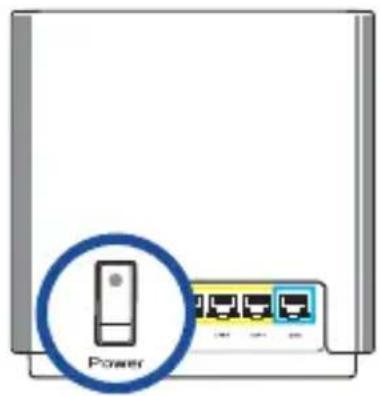

Conectați la sursa de alimentare și apăsați butonul de Pornire/Oprire din spatele routerului.

2 Verificați ca LED-ul să lumineze albastru constant pentru a indica faptul că conexiunea hardware-ului este pregătită pentru configurare.

3 [Web] Conectați PC-ul la router cu ajutorul cablului de rețea suplimentar.

[Aplicație] Sau puteți folosi un telefon sau un pad pentru a finaliza configurarea prin intermediul aplicației ASUS Router.

Power

03 Autentificare și conectare

1 [Web] Deschideti un browser web.

Veți fi redirectionționat către ASUS Setup Wizard (Expertul de configurare ASUS). Dacă acest lucru nu se întâmplă, navigați la adresa http://router.asus.com.

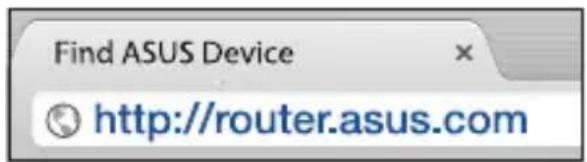

Find ASUS Device http://router.asus.com

[Aplicație] Lansați aplicația ASUS Router și urmați instrucțiunile pentru a finaliza configurarea.

PAŞI DE CONFIGURARE AiMesh

01 Pregătirea

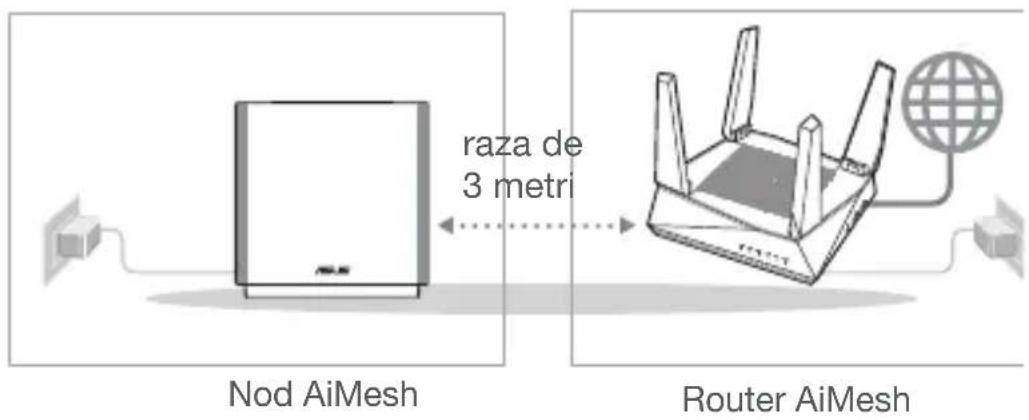

Amplasai router-ul și nodul ZenWiFi AC la 3 metri între ele în timpul procesului de configurare.

raza de 3 metri Nod AiMesh Router AiMesh

02 Nod AiMesh

Mențineți alimentarea pornită și în așteptare pentru setările sistemului AiMesh.

03 Router AiMesh

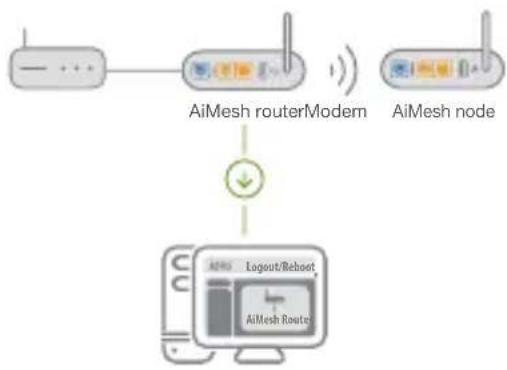

[Web] Consultați PAŞI DE CONFIGURARE CA ROUTER INDEPENDENT pentru a conecta router-ul AiMesh la PC și modem și apoi autentificați-vă în GUI web.


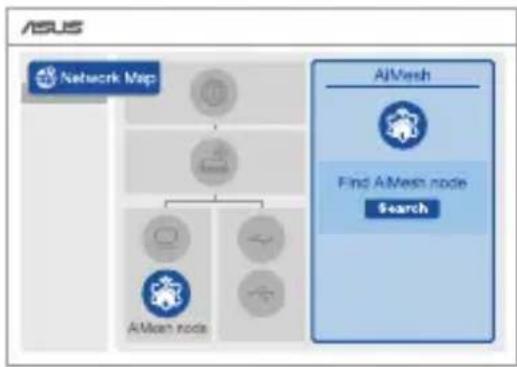

2 Accesati pagina Network Map (Hartă rețea), faceți clic pe pictograma AiMesh și apoi Search (Căutare) pentru nodul AiMesh folosit pentru extindere.


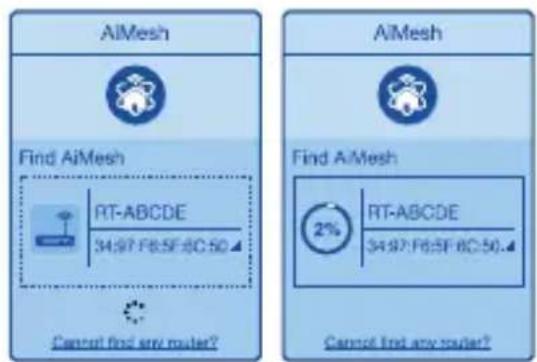

3 Faceți clic pe Search (Căutare), va căuta automat nodul AiMesh în apropiere. Când nodul AiMesh este afişat pe această pagină, faceți clic pe acesta pentru a-l adăuga în sistemul AiMesh.

** Dacă nu puteși găsi niciun nod AiMesh, accesati DEPANAREA.

AiMesh Find AiMesh RT-ABCDE 34.97 F6.5F 8C 50.4 Cannot find any router? AiMesh Find AiMesh 2% RT-ABCDE 34.97 F6.5F 8C 50.4 Cannot find any router?

4 După finalizarea sincronizării este afişat un mesaj.

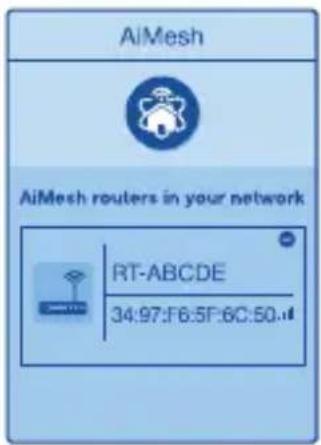

5 Felicitări! Veți descoperi că paginile de mai jos apar când un nod AiMesh a fost adăugat cu succes la rețeaua AiMesh.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50.1d

[Aplicație] Conectați-vă la ruterul dvs. existent prin aplicația ASUS Router și alegeți „Add AiMesh Node (Adăugare nod AiMesh)” pentru a finaliza configurarea.

Aplicația ASUS ROUTER

Descărcați aplicația gratuită ASUS Router pentru a vă configura și a vă gestiona routerele.

ASUS Router

Dacă routerul AiMesh nu poate găsi niciun nod AiMesh în apropiere sau dacă sincronizarea nu reușește, verificați următoarele și încercați din nou.

a În mod ideal, mutați nodul AiMesh mai aproape de routerul AiMesh. Asigurați-vă că distanța dintre dispozitive este de 3 metri.
b Nodul AiMesh este pornit.

Relocare

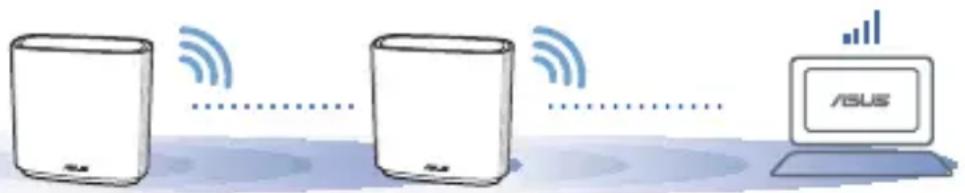

PERFORMANTE OPTIME

Amplasați nodul și routerul AiMesh în cel mai bun loc posibil.

NOTĂ: Pentru a reduce la minimum interferențele, mențineți routerele la distanță față de dispozitive precum telefoane fără fir, dispozitive Bluetooth și cuptoare cu microunde.

Vă recomandăm să amplasați routerele într-un spațiu deschis sau larg.

Indicații LED ZenWiFi AC

Roşu constant: Lipsă semnal

Întrebări frecvente Întrebare1:

ÎNTREBĂRI FRECVENTE

Acceptă routerul AiMesh modul Access Point (Punct de acces)?

Răspuns: Da. Puteți alege să setați routerul AiMesh fie în modul de router, fie în modul de punct de acces. Accesăți interfața grafică web (http://router.asus.com), și mergeți la pagina Administration (Administrare) > Operation Mode (Mod funcționare).

Întrebare2:

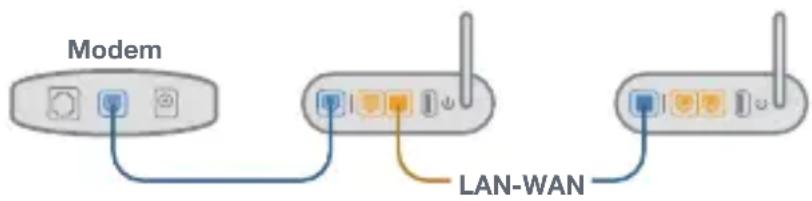

Pot configura o conexiune cu fir între router-ele AiMesh (backhaul Ethernet)?

A:Da. Sistemul AiMesh acceptă conexiunea wireless și prin fir dintre router-ul AiMesh și nod pentru a maximiza rata de transfer stabilitatea. AiMesh analizează puterea semnalului wireless pentru fiecare bandă de frecvență disponibilă, apoi determină automat dacă o conexiune wireless sau prin fir este mai potrivită pentru a servi pe post de conexiune între routere.

1 Urmați pașii de configurare pentru a stabili o conexiune între nodul și router-ul AiMesh prin WiFi mai întâi.
2 Asezați nodul în locațiile ideale pentru cea mai bună acoperire. Conectați un cablu Ethernet la portul LAN al router-ului AiMesh și la portul WAN al nodului AiMesh.

Modem LAN-WAN

3 Sistemul AiMesh va selecta automat cea mai bună cale pentru transmisia datelor, fie prin fir, fie wireless.

Declaratie de conformitate UE simplificată

ASUSTek Computer Inc. declară că acest dispozitiv este în conformitate cu cerințele esențiale și cu alte prevederi relevante ale Directivei 2014/53/UE. Declarația de conformitate UE completă este disponibilă la adresa: https://www.asus.com/support.

Declaratia de conformitate pentru Directiva privind proiectarea ecologică 2009/125/CE

Testarea pentru cerințele de proiectare ecologică în conformitate cu (CE) nr. 1275/2008 și (UE) nr. 801/2013 a fost efectuată. Când dispozitivul se află în modul de standby în rețea, I/E și interfața de rețea se află în modul de repaus și pot să nu funcționeze corect. Pentru a reactiva dispozitivul, apăsați butonul de pornire/oprire Wi-Fi, pornire/oprire LED, resetare sau butonul WPS.

Acest dispozitiv se încadrează în limitele de expunere la radiații UE stabilite pentru un mediu necontrolat. Acest echipament trebuie instalat și operat cu distanța minimă de 20 cm între radiator și corpul dvs.

Toate modurile de functionare:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80)

Frecventa, modul și puterea maximă transmisă în UE sunt enumerate mai jos:

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

Dispozitivul este restricționat doar la utilizarea în interior în cazul operării în intervalul de frecvență cuprins între 5.150 și 5.350 MHz.

Adaptorul trebuie montat în apropierea echipamentului și trebuie să poată fi accesat uşor.

Informații pentru utilizarea în condiții de siguranță

• Utilizați PC-ul desktop în medii cu temperatura ambiantă cuprinsă între 0 °C (32 °F) și 40 °C (104 °F).
- Consultați eticheta de pe partea de jos a produsului pentru a vă asigura că adaptorul dvs. este conform.
- NU așezați produsul pe suprafețe de lucru neregulate sau instabile. În cazul în care carcasa s-a deteriorat, solicitați operații de service.
- NU plasați și nu scăpați obiecte pe partea de sus a produsului și nu introduceți obiecte externe în produs.
- NU expuneți PC-ul desktop la lichide, la ploaie sau la umezeală. NU utilizați PC-ul desktop în timpul furtunilor cu descărcări electrice.
- NU acoperiți orificiile de ventilare de pe produs. În caz contrar, este posibil ca sistemul să se supraîncălzească.

- NU utilizați cabluri de alimentare, accesorii sau echipamente periferice deteriorate.

- Dacă sursa de alimentare se defectează, nu încercați să o reparați singur. Contactați un tehnician de service calificat sau distribuitorul local.

- Pentru a preveni pericolul de electrocutare, deconectați cablul de alimentare de la priza electrică înainte de reamplasarea sistemului.
