BRUGSANVISNING ZenWiFi AC CT8 ASUS

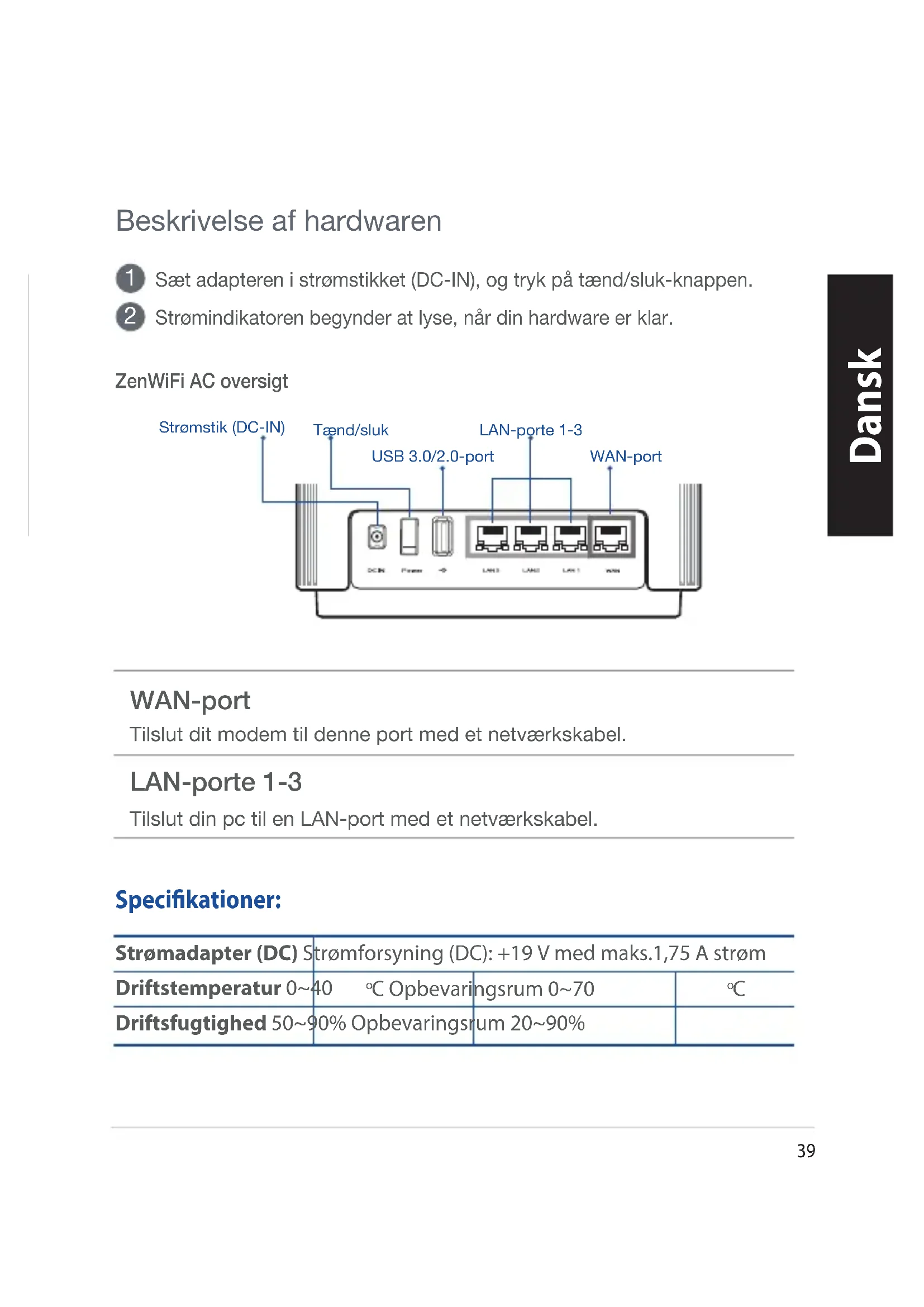

Beskrivelse af hardwaren

1 Sæt adapteren i strømstikket (DC-IN), og tryk på tænd/sluk-knappen.
2 Strømindikatoren begynder at lyse, när din hardware er klar.

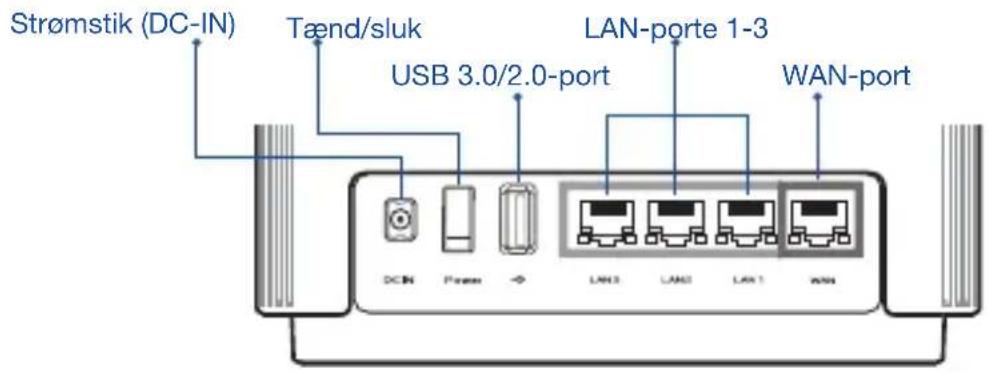

ZenWiFi AC oversigt

Strømstik (DC-IN) Tænd/sluk USB 3.0/2.0-port LAN-porte 1-3 WAN-port

WAN-port

Tilslut dit modem til denne port med et netværkskabel.

LAN-porte 1-3

Tilslut din pc til en LAN-port med et netværkskabel.

Specifikationer:

Strømadapter (DC) Strømforsyning (DC): +19 V med maks.1,75 A strøm
Driftstemperatur 0~40 °C Opbevaringsrum 0~70			°C
Driftsfugtighed 50~90% Opbevaringsrum 20~90%

Inden Opsætningen

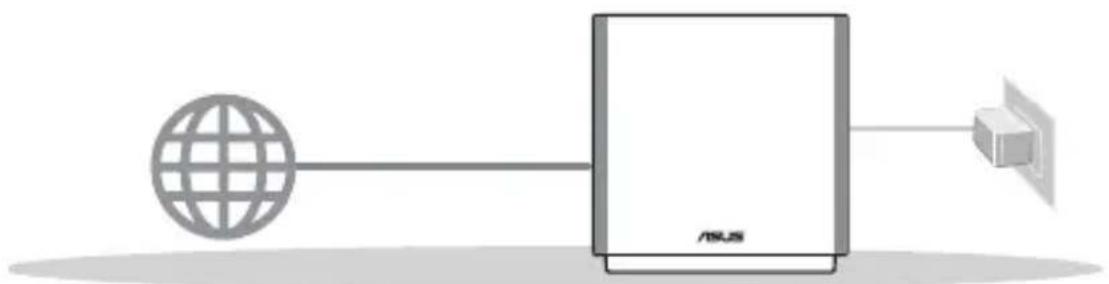

01 Forberedelse til opsætning af en enkeltstående router

1 Gå til afsnittet TRIN TIL OPSÄTNING AF EN ROUTER.

Opsætning Af En Router

02 Forberedelse til opsætning af et AiMesh WiFi-system

1 Forbered to eller flere ASUS routere, der understøtter AiMesh.
2 Tildel en som AiMesh-router, og en anden som en AiMesh-node.

** Hvis du har flere AiMesh-routere, anbefaler vi at bruge routeren med de højeste specifikationer som din AiMesh-router og de andre som AiMesh-noder.

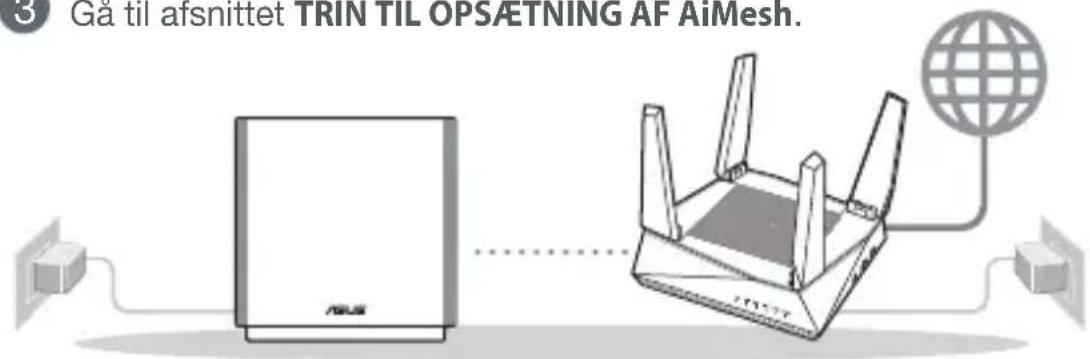

3 Gå til afsnittet TRIN TIL OPSÄTNING AF AiMesh.

3 Ga til afsnittet TRIN TIL OPSÄETNING AF AiMesh.

AiMesh-routerAiMesh node
Trin Til Opsætning Af Aimesh

Trin Til Opsætning Af En Router

01 Forberedelse af dit modem

1 Afbryd ledningen/DSL-modemmet. Hvis enheden indeholder et batteri, skal dette tages ud. 1

1 Hvis du bruger DSL til dit internet, skal du bruge dit brugernavn/adgangskode fra din internetudbyder (ISP) for at konfigurere routeren.

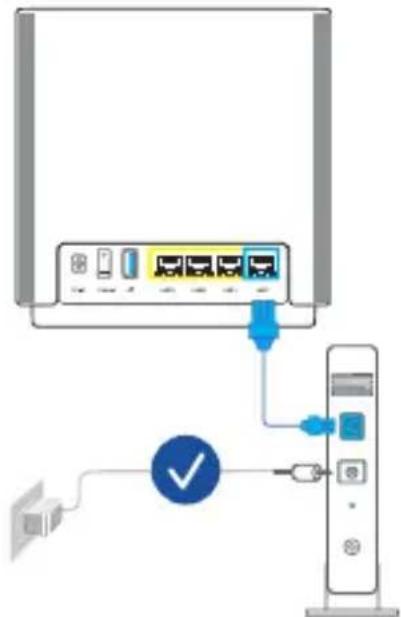

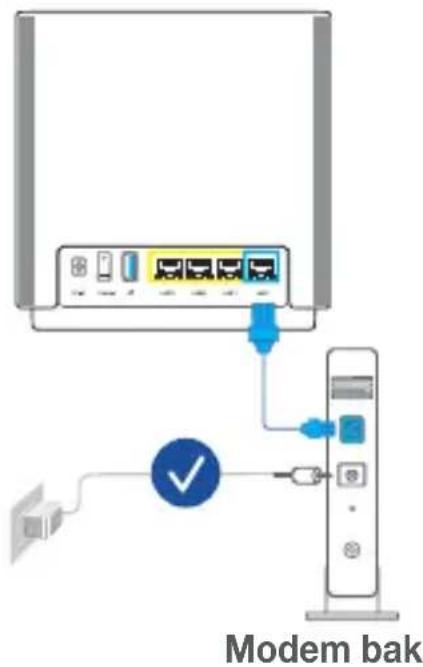

2 Forbind dit modem til din routeren med det medfølgende netværkskabel.
3 Tænd for dit modem. Slut dit modem til stikkontakten, og tænd det.

Modemmets bagside

4 Hold øje med lysindikatorerne på dit kabel/DSL-modem, for at sikre at forbindelsen er aktiv.

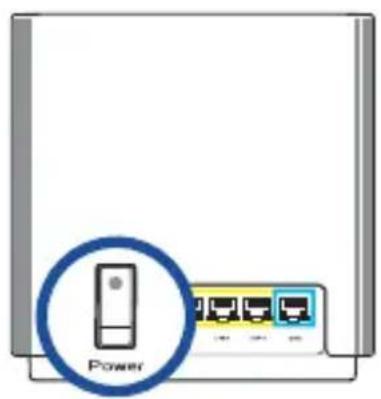

Tilslut din router, og tryk på tænd/sluk-knappen på bagsiden.

2 Sørg for at LED-lysene lyser blå, hvilket betyder at hardwareforbindelsen er klar til opsætning.

3 [Web] Forbind din pc til din router med det medfølgende netværkskabel.

[App] eller du kan bruge en telefon eller pad til, at færdiggøre opsætningen via appen ASUS Router.

Power

03 Log ind, og opret forbindelsen

1 [Web] Åbn en webbrowser.

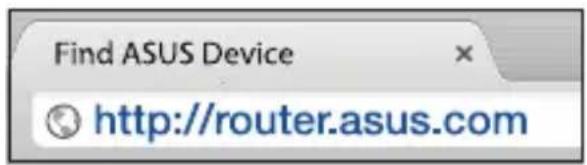

Herefter omdirigeres du til ASUS' opsætningsvejledning. Hvis dette ikke sker, skal du gå på http://router.asus.com.

Find ASUS Device http://router.asus.com

[App] Åbn appen ASUS Router og følg vejledningerne, for at færdiggøre opsætningen.

Trin Til Opsætning Af Aimesh

01 Forberedelse

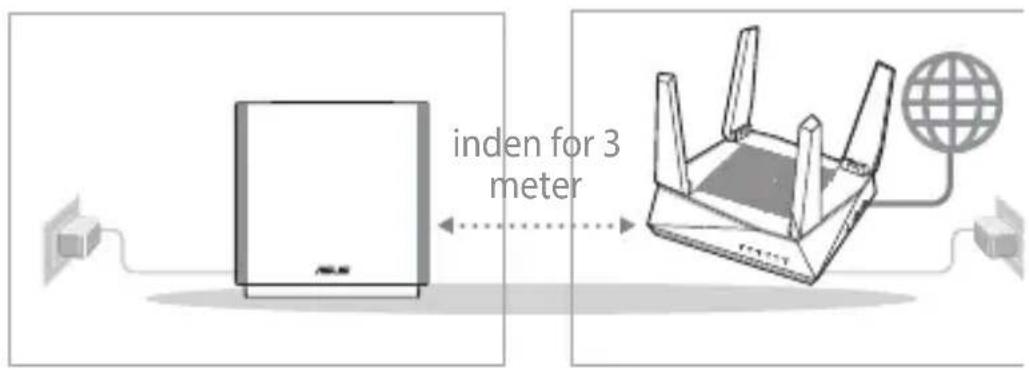

Placer din AiMesh-router og node inden for 3 meter af hinanden under opsætningen.

inden for 3 meter

AiMesh node AiMesh-router

02 AiMesh node

Hold enheden tændt og standby for AiMesh-systemindstillingerne.

AiMesh-router03

[Web] 1 Se afsnittet TRIN TIL OPSÄETNING AF EN ROUTER for, at forbinde din AiMesh-router til din pc og modem, og log ind på webgrænsefladen.


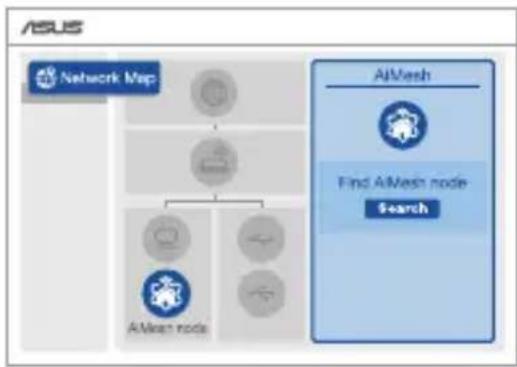

2 Åbn siden Network Map (Netværkskort), klik på AiMesh-ikonet og derefter på Search (Søg) efter din udvidede AiMesh-node.


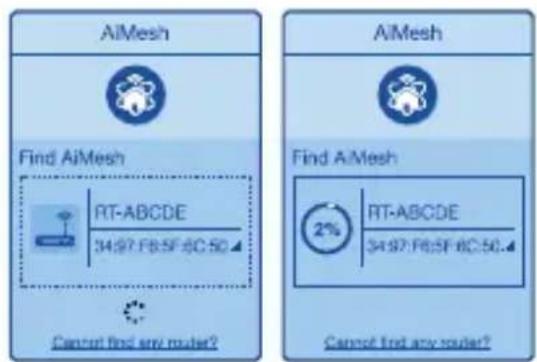

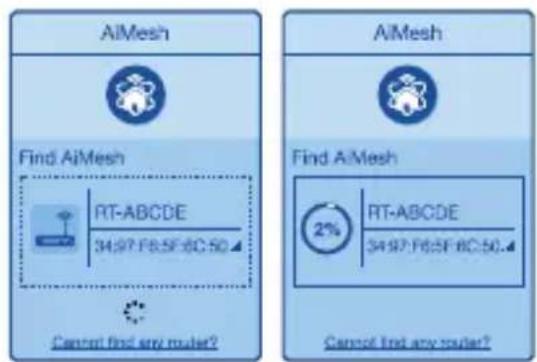

3 Klik Search (Søg), hvis den automatisk søger efter din AiMesh-node i nærheden. Når AiMesh-noden vises på denne side, skal du klikke på den for, at føje den til AiMesh-systemet.

** Hvis du ikke kan finde nogen AiMesh-noder, skal du gå til TROUBLE SHOOTING (FEJLFINDING).

AiMesh Find AiMesh RT-ABCDE 34.97 FB.5F.8C.50 Can't find any route? AiMesh Find AiMesh 2% RT-ABCDE 34.97 FB.5F.8C.50.4 Can't find any route?

4 Når synkroniseringen er gennemført, vises en meddelelse.

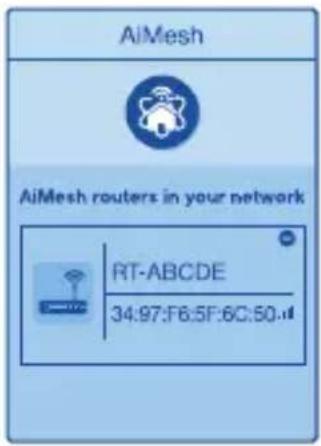

5 Tillykke! Nedenstående sider vises, när en AiMesh node er blevet føjet til AiMesh-netværket.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50.1d

[App] Log på din eksisterende router med appen ASUS Router, og vælg "Tilføj AiMesh-node" for at færdiggøre opsætningen.

ASUS ROUTER APP

Download vores gratis app, ASUS Router, for at opsætte og styre dine routere.

ASUS Router

Hvis din AiMesh-router ikke kan finde nogen AiMesh-node i nærheden, eller synkroniseringen mislykkes, skal du kontrollere følgende og prøv derefter igen.

Flyt din AiMesh-node tættere på AiMesh-routeren. Sørg for, at den er inden for 3 meter.

Din AiMesh-node er tændt.

Flytning

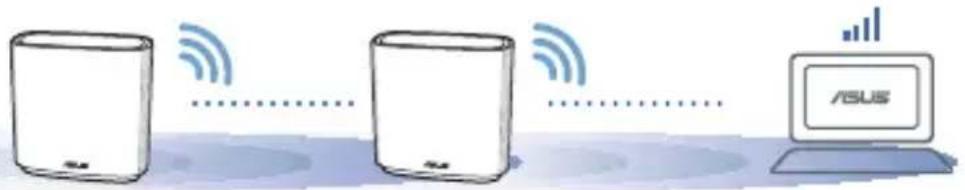

DEN BEDSTE YDEEVNE

Stil AiMesh-routeren og noden på det bedste sted.

For at minimere interferens, skal du holde routerne væk fra enheder som trådløse telefoner, Bluetooth-enheder og mikrobølgeovne.

Vi anbefaler, at du placerer routerne på et åbent eller rummeligt sted.

Lysindikatorer på din ZenWiFi AC

Lyser hvid: Godt signal

Lyser gul: Svagt signal

Lyser rød: Intet signal

Ofte stillede spørgsmål

SP1: Er det muligt, at bruge adgangspunkter på AiMesh-routeren?

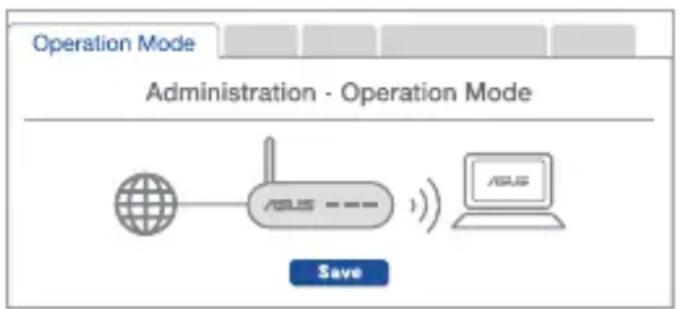

SV: Ja. Du kan vælge at indstille AiMesh-routeren som værende en router eller et adgangspunkt. Gå på websiden (http://router.asus.com), og gå til siden Administration > Operation Mode (Driftsfunktion).

SP2: Kan jeg lave en kabelforbindelse mellem AiMesh routerne (Ethernet-backhaul)?

SV: Ja. AiMesh-systemet understøtter både trådløse og kabelforbundne forbindelser mellem AiMesh-routere og node, for at maksimere gennemstrømningen og stabiliteten. AiMesh analyserer den trådløse signalstyrke på alle mulige frekvensbånd, og afgør derefter automatisk, om en trådløs eller kabelforbunden forbindelse er bedst til, at forbinde routerne.

1 Følg først opsætningstrinene for, at oprette en forbindelse mellem AiMesh-routeren og node via WiFi.

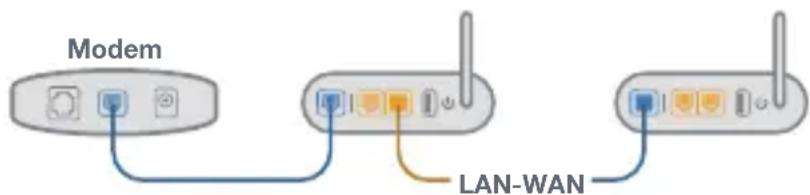

2 Placer din node på det bedst passende sted, hvor dækningen er bedst. Forbind et Ethernet-kabel fra LAN-porten på AiMesh-routeren til WAN-porten på din AiMesh-node.

Modem LAN-WAN

3 AiMesh-systemet vælger automatisk den bedste vej til dataoverførsel, hvad enten den er trådløst eller kabelforbundet.

Kobler PC-en til en LAN-port med en nettverkskabel.

Spesifikasjoner:

1 Koble kabel-/DSL-modemet fra strømmen. Hvis det har et reservebatteri, tar du det ut. 1

2 Koble modemet til ruteren med den medfølgende nettverkskabelen.
3 Slå på modemet. Koble modemet til stikkontakten og slå på.

** Hvis du ikke finner en AiMesh-node, kan du gå til FEILS∅KING.

AiMesh Find AiMesh RT-ABCDE 34.97 FB:5F 8C:5C Cannot find any router? AiMesh Find AiMesh 2% RT-ABCDE 34.97 FB:5F 8C:5C Cannot find any router?

4 En melding vises när synkroniseringen er fullført.

Overensstemmelseserklæring for miljøvenligt design i direktiv 2009/125/EC

Vedrørende testkrav af øko-design i henhold til (EC) nr. 1275/2008 og (EU) nr. 801/2013 er blevet gennemført. Når enheden er på netværk-standby, er dens I/O og netværksgrænseflade i dvale, og vil muligvis ikke virke ordentligt. For at aktivere enheden, skal du trykke på trådløs til/fra, LED til/fra, nulstil eller WPS-knappen.

Dette udstyr er i overensstemmelse med EU's grænser, der er gældende i et ukontrolleret miljø. Dette udstyr skal installeres og bruges mindst 20 cm mellem radiatoren og din krop.

Frekvensen, indstillingen og den maksimale overførte effekt i EU er anført på listen nedenfor:

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

Denne enhed er begrænset til indendørs brug, hvis den bruges på frekvensområdet 5150-5350 MHz.

Adapteren skal bruges i nærheden af udstyret, og skal være let tilgængelig.

Sikkerhedsinformation

• Anvend produktet i omgivelser med temperaturer på mellem 0°C(32°F) og 40°C(104°F).
• Sørg for, at din strømadapter passer til strømoplysninger, der findes på bunden af dit produkt.
• Anbring IKKE på ujævne eller ustabile arbejdsoverflader. Send til reparation, hvis kabinettet er blevet beskadiget.
• Der må IKKE placeres eller tabes genstande på produktet. Og der må IKKE stikkes fremmedlegemer ind i produktet.
• Udsæt og brug den IKKE i nærheden af væsker, regn eller fugt. Brug IKKE modemmet under uvejr.
• Tildæk IKKE ventilationshullerne på produktet, da system ellers kan overophede.
• Brug IKKE beskadigede el-ledninger, perifere enheder og beskadiget tilbehør.
• Hvis strømforsyningen går i stykker, må du ikke prøve på selv at reparere den. Kontakt en autoriseret servicetekniker eller forhandleren.
• For at undgå faren for elektrisk stød, skal du fjerne netledningen fra stikkontakten, inden du flytter systemet til et andet sted.
