| Type de produit | Routeur sans fil |
| Marque | ASUS |
| Modèle | ZenWiFi AC CT8 |
| Alimentation | Adaptateur secteur CC 19 V, 1,75 A max. |
| Température de fonctionnement | 0 °C à 40 °C |
| Température de stockage | 0 °C à 70 °C |
| Humidité de fonctionnement | 50 % à 90 % |
| Humidité de stockage | 20 % à 90 % |
| Ports réseau | 1 port WAN (RJ45), 3 ports LAN (RJ45) |
| Normes WiFi | IEEE 802.11a/b/g/n/ac |
| Bandes de fréquence | 2,4 GHz et 5 GHz |
| Fonctions principales | Routeur, point d'accès, système AiMesh, Ethernet backhaul, mode répéteur WiFi |
| Indicateur LED | Blanc (bon signal), Jaune (signal faible), Rouge (pas de signal) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. |
| Sécurité | Ne pas exposer à l'humidité ou à la pluie. Utiliser à l'intérieur. Éloigner des sources de chaleur. Respecter une distance minimale de 20 cm avec le corps. |
| Pièces détachées et réparabilité | L'appareil ne contient pas de pièces réparables par l'utilisateur. En cas de problème, contacter le service après-vente ASUS. |
| Informations générales | Notice d'utilisation disponible en ligne. Conforme à la directive 2014/53/UE. Utilisation en intérieur uniquement pour la bande 5 GHz. |
FOIRE AUX QUESTIONS - ZenWiFi AC CT8 ASUS
Questions des utilisateurs sur ZenWiFi AC CT8 ASUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur sans fil au format PDF gratuitement ! Retrouvez votre notice ZenWiFi AC CT8 - ASUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZenWiFi AC CT8 de la marque ASUS.
MODE D'EMPLOI ZenWiFi AC CT8 ASUS

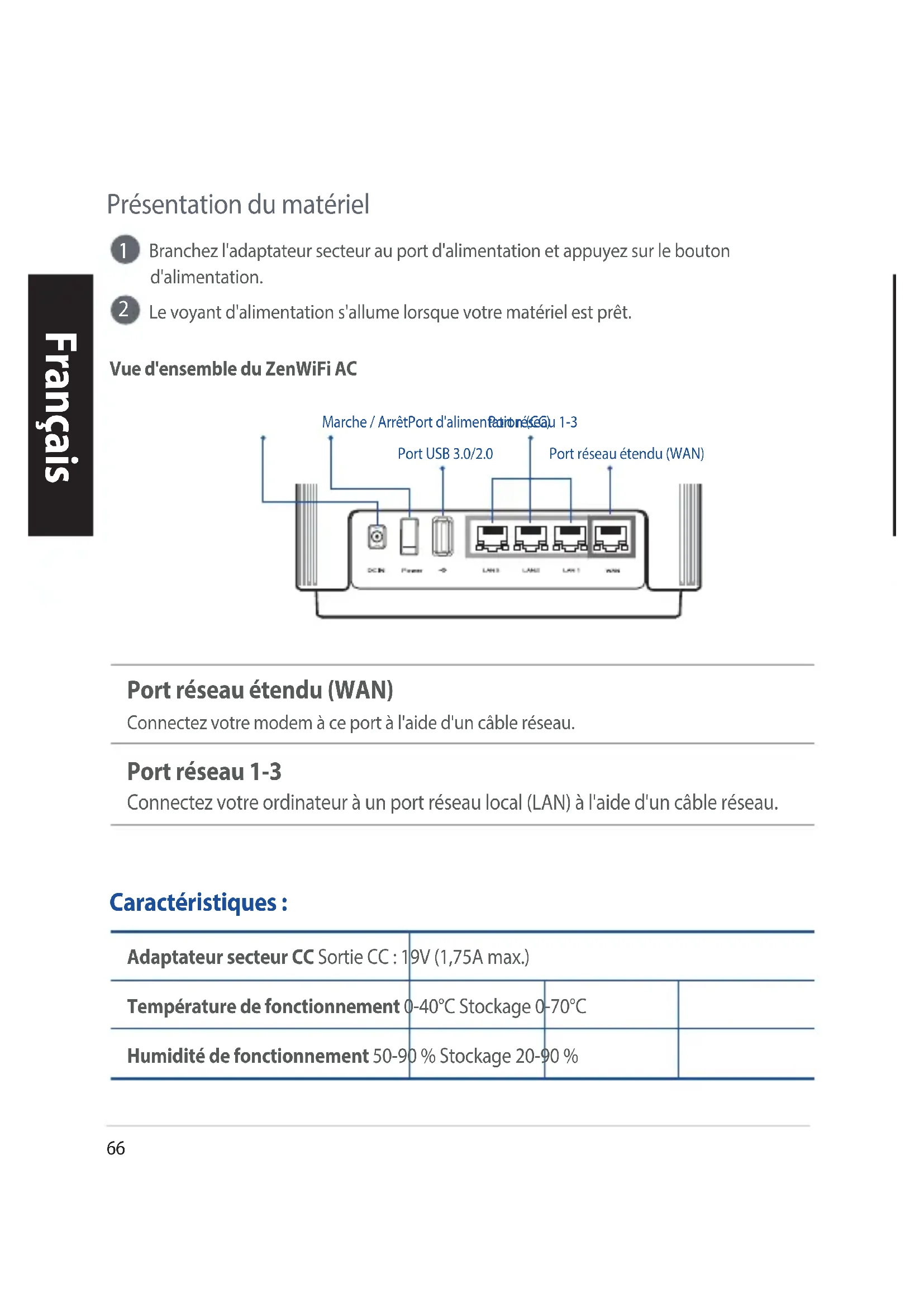

Présentation du matériel
1 Branchez l'adaptateur secteur au port d'alimentation et appuyez sur le bouton d'alimentation.
2 Le voyant d'alimentation s'allume lorsque votre matériel est prêt.

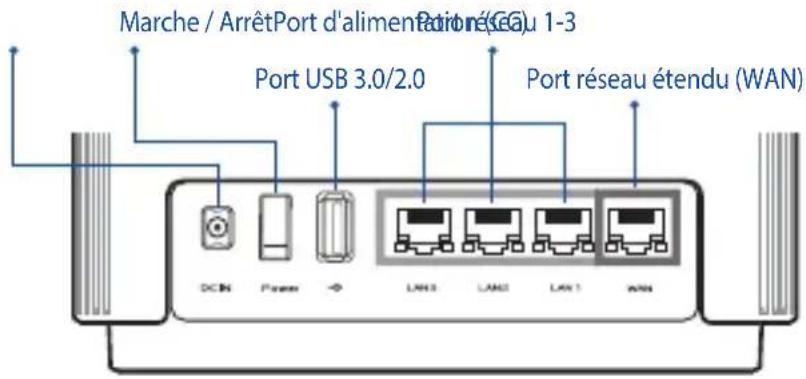

Vue d'ensemble du ZenWiFi AC
Port réseau étendu (WAN)
Connectez votre modem à ce port à l'aide d'un câble réseau.
Port réseau 1-3
Connectez votre ordinateur à un port réseau local (LAN) à l'aide d'un câble réseau.
Caractéristiques :
| Adaptateur secteur CC Sortie CC : 19V (1,75A max.) | |||
| Température de fonctionnement | 0-40°C Stockage | 0-70°C | |
| Humidité de fonctionnement | 50-90 % Stockage | 20-90 % | |
Avant l'installation

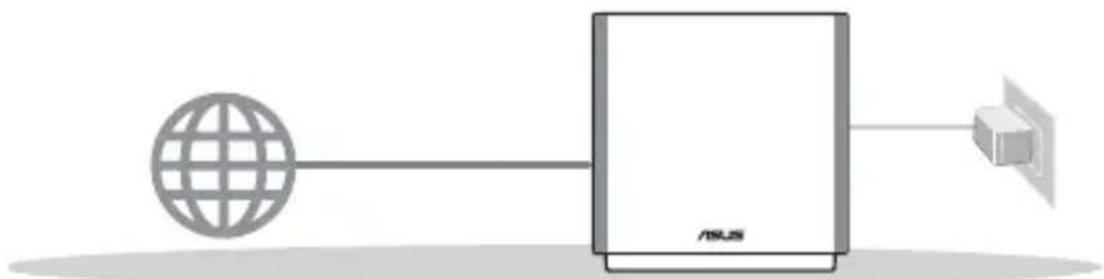

01 Configurer un routeur autonome
1 Allez dans ÉTAPES DE CONFIGURATION AVEC ROUTEUR UNIQUE.
Configuration à routeur unique
Configurer un système WiFi AiMesh02

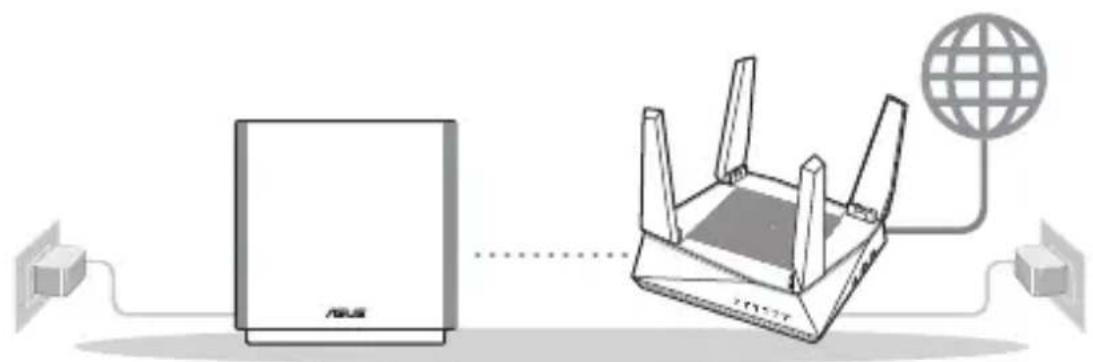

1 Préparez au moins deux routeurs ASUS compatibles AiMesh.
2 Assignez un routeur comme routeur AiMesh et l'autre comme nœud AiMesh.
** Si vous avez plusieurs routeurs AiMesh, nous vous recommandons d'utiliser le routeur disposant des spécifications les plus élevées en tant que routeur AiMesh et les autres routeurs en tant que nœuds AiMesh.
3 Allez dans ÉTAPES DE CONFIGURATION AiMesh.
Routeur AiMeshNœud AiMesh
Étapes de configuration AiMesh
Étapes de configuration avec routeur unique
01 Préparer votre modem
1 Débranchez le câble d'alimentation / le modem DSL. Si votre modem possède une batterie de secours, retirez-la. 1
1 Si vous utilisez le DSL pour accéder à Internet, vous aurez besoin du nom d'utilisateur et du mot de passe fournis par votre fournisseur d'accès internet (FAI) pour configurer votre routeur.

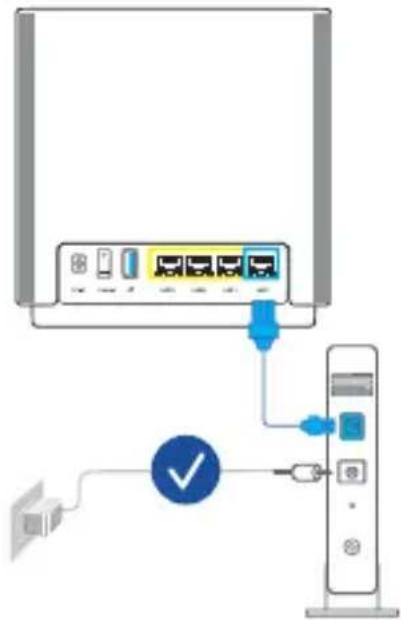

2 Raccordez votre modem au routeur à l'aide du câble réseau fourni.
3 Allumez le modem. Branchez le modem à une prise électrique puis allumez-le.

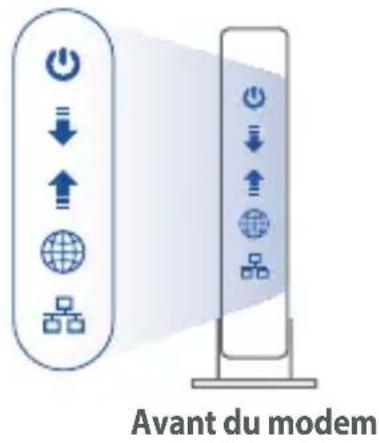

4 Vérifiez les voyants lumineux de votre modem pour vous assurer que la connexion est établie.
02 Connecter votre appareil

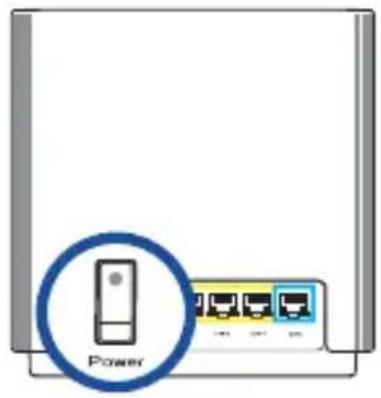

1 Allumez le routeur.
Branchez l'adaptateur secteur et appuyez sur le bouton d'alimentation situé à l'arrière de votre routeur.
2 Vérifiez que le voyant lumineux affiche un bleu fixe, vous indiquant que le matériel est connecté et prêt à être configuré.
3 [Web] Connectez votre ordinateur au routeur à l'aide d'un câble réseau supplémentaire.
[App] Vous pouvez également utiliser un téléphone ou une tablette pour effectuer la configuration via l'application ASUS Router.

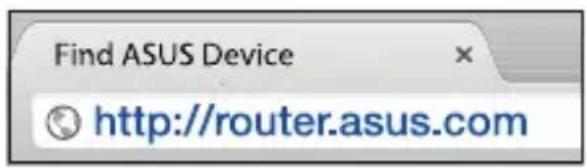

1 [Web] Ouvrez un navigateur internet.
Vous serez automatiquement redirigé vers l'assistant de configuration ASUS. Dans le cas contraire, rendez-vous sur http://router.asus.com.
[App] Lancez l'application ASUS Router et suivez les instructions pour terminer la configuration.
Étapes de configuration AiMesh

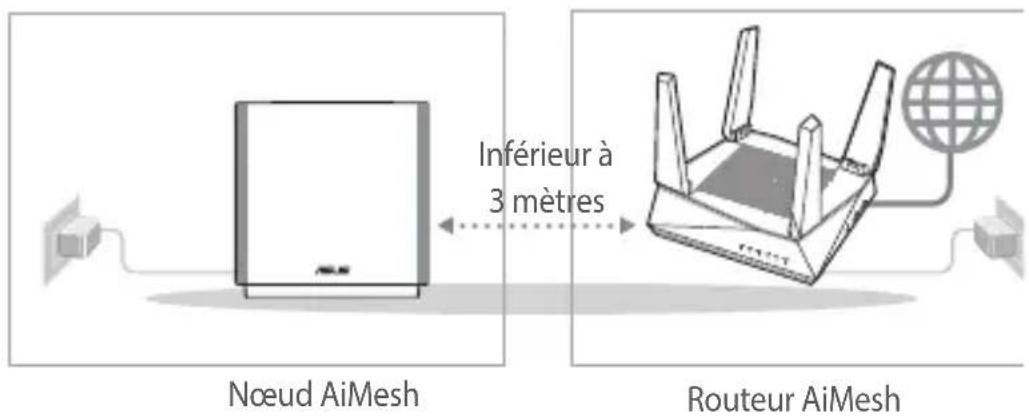

01 Préparation
Placez votre routeur ZenWiFi AC et votre nœud à moins de 3m l'un de l'autre pendant la configuration.
02 Nœud AiMesh
Gardez votre nœud AiMesh sous tension et en attente des paramètres système AiMesh.
03 Routeur AiMesh

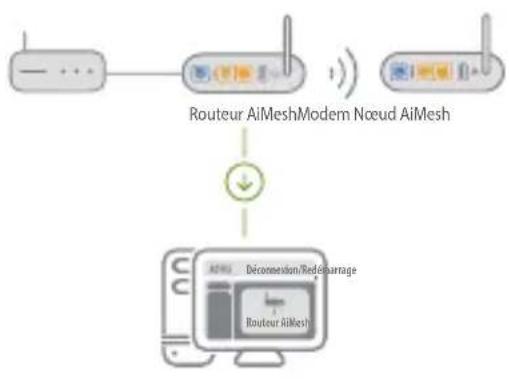

[Web] 1 Reportez-vous à ÉTAPES DE CONFIGURATION AVEC ROUTEUR UNIQUE pour connecter votre routeur AiMesh à votre ordinateur et à votre modem, puis connectez-vous à l'interface de gestion.


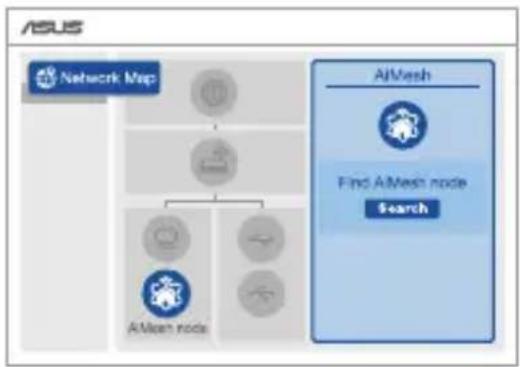

2 Accédez à la page Network Map (Carte du réseau), cliquez sur l'icône AiMesh puis sur Search (Rechercher) pour rechercher votre nœud AiMesh étendu.
3 Cliquez sur Search (Rechercher), l'appareil recherche automatiquement le nœud AiMesh à proximité. Lorsque le nœud AiMesh apparaît sur cette page, cliquez dessus pour l'ajouter au système AiMesh.
** Si vous ne trouvez aucun nœud AiMesh, allez dans DÉPANNAGE.
4 Un message s'affiche lorsque la synchronisation est terminée.
Le RT-ABCDE a été ajouté à votre système AiMesh, patientez un moment pour qu'il s'affiche comme connecté dans la liste des routeurs AiMesh.
OK

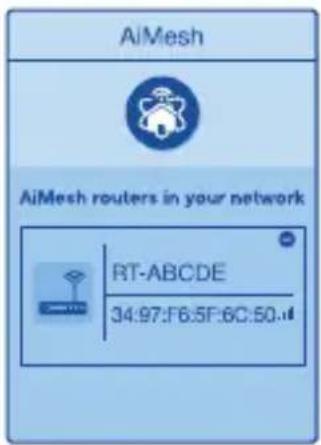

5 Félicitations ! Les pages ci-dessous s'afficheront une fois le nœud AiMesh ajouté au réseau AiMesh.
[App] Connectez-vous à votre routeur existant via l'application ASUS Router et sélectionnez "Ajouter un nœud AiMesh" pour terminer l'installation.
Application ASUS Router
Téléchargez gratuitement l'application ASUS Router pour configurer et gérer le(s) routeur(s).
Si votre routeur AiMesh ne trouve aucun nœud AiMesh à proximité ou si la synchronisation échoue, veuillez vérifier les points suivants et réessayer.
Rapprochez votre nœud AiMesh du routeur AiMesh dans un rayon de 3 mètres. Assurez-vous qu'il se situe à une distance inférieure 3 mètres.
b Le nœud AiMesh est sous tension.
Placement

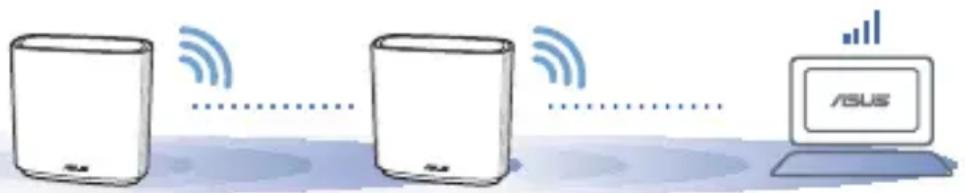

LES MEILLEURES PERFORMANCES
Placez le routeur et le nœud AiMesh au meilleur endroit.
REMARQUE : Pour réduire les interférences, ne placez pas les routeurs à proximité d'appareils tels que les téléphones sans fil, les appareils Bluetooth ou les fours à micro-ondes.
Il est recommandé de placer les routeurs dans un endroit dégagé et spacieux.
Indications de la LED du ZenWiFi AC
Blanche fixe : Bon signal
Jaune fixe : Signal faible
Rouge fixe : Pas de signal
FAQ
FOIRES AUX QUESTIONS

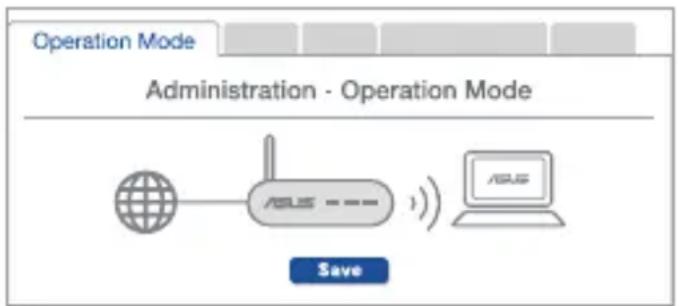

Q1 : Est-ce que le routeur AiMesh prend en charge le mode point d'accès ?
A : Oui. Vous pouvez configurer le routeur AiMesh en mode routeur ou en mode point d'accès. Veuillez accéder à l'interface de gestion (http://router.asus.com) et aller dans Administration > Operation Mode (Mode de fonctionnement).


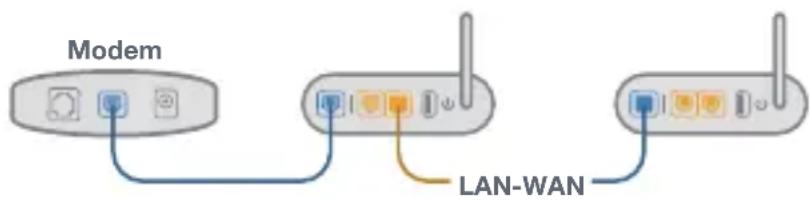

Q2 : Puis-je configurer une connexion filaire entre les routeurs AiMesh (Ethernet backhaul) ?
A : Oui. Le système AiMesh prend en charge les connexions sans fil et filaires entre le routeur et le nœud AiMesh pour optimiser le débit et la stabilité. AiMesh analyse la puissance du signal sans fil pour chaque bande de fréquence disponible, puis détermine automatiquement si une connexion sans fil ou filaire est la meilleure pour servir de backbone de connexion inter-routeur.
1 Suivez d'abord les étapes de configuration pour établir une connexion entre le routeur et le nœud AiMesh via le WiFi.
2 Placez le nœud à l'emplacement idéal pour une couverture optimale. Reliez le port réseau local (LAN) du routeur AiMesh et le port réseau étendu (WAN) du nœud AiMesh à l'aide d'un câble Ethernet.
3 Le système AiMesh sélectionnera automatiquement le meilleur chemin pour la transmission de données, avec ou sans fil.
Déclaration de conformité de Innovation, Sciences et Développement économique Canada (ISED)
Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
La bande 5150 – 5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.
CAN ICES-3(B)/NMB-3(B)
Informations concernant l'exposition aux fréquences radio (RF)
La puissance de sortie émise par cet appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Innovation, Sciences et Développement économique du Canada (ISED). Utilisez l'appareil sans fil de façon à minimiser les contacts humains lors d'un fonctionnement normal.
Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.
L'utilisation de cet appareil est autorisée au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Innovation, Sciences et Développement économique du Canada, rendez-vous sur: http://www.ic.gc.ca/eic/site/ceb-bhst.nsf/eng/h_tt00020.html
Pour des informations supplémentaires concernant l'exposition aux fréquences radio au Canada, rendez-vous sur: https://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html
Précautions d'emploi de l'appareil
a. Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels).
b. Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs... ), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et votre corps pour réduire les risques d'interférence.
c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.
d. Tenez cet appareil à distance des femmes enceintes et du bas-ventre des adolescents.
Déclaration de la Communauté Européenne
Déclaration simplifiée de conformité de l'UE
ASUSTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant: https://www.asus.com/support.
Déclaration de conformité (Directive sur l'écoconception 2009/125/CE)
Test de la conformité aux exigences d'écoconception selon [CE 1275/2008] et [UE 801/2013]. Lorsque l'appareil est en mode Networked Standby, son panneau d'E/S et son interface réseau sont en mode veille et peuvent ne pas fonctionner correctement. Pour sortir l'appareil du mode veille, appuyez sur le bouton Wi-Fi, LED, de réinitialisation ou WPS.
Cet appareil a été testé et s'est avéré conforme aux limites établies par l'UE en terme d'exposition aux radiations dans un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.
Tous les modes de fonctionnement:
2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)
5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80)
La fréquence, le mode et la puissance maximale transmise de l'UE sont listés ci-dessous:
2412-2472MHz (802.11n): 19.97 dBm
5180-5240MHz (802.11a): 22.68dBm
5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm
5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm
2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm
Cet appareil est restreint à une utilisation en intérieur lors d'un fonctionnement dans la plage de fréquence de 5150 à 5350 MHz.
L'adaptateur doit être installé à proximité de l'équipement et être aisément accessible.
Avertissements de sécurité
- Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C (32°F) et 40°C (104°F).
- Référez-vous à l'étiquette située au dessous du produit pour vérifier que l'adaptateur secteur répond aux exigences de tension.
- NE PAS placer sur une surface irrégulière ou instable. Contactez le service après-vente si le châssis a été endommagé.
- NE PAS placer, faire tomber ou insérer d'objets sur/dans le produit.
- NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le modem lors d'un orage.
- NE PAS bloquer les ouvertures destinées à la ventilation du système pour éviter que celui-ci ne surchauffe.
- NE PAS utiliser de cordons d'alimentation, d'accessoires ou autres périphériques endommagés.
- Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.
- Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
