NÁVOD NA OBSLUHU ZenWiFi AC CT8 ASUS

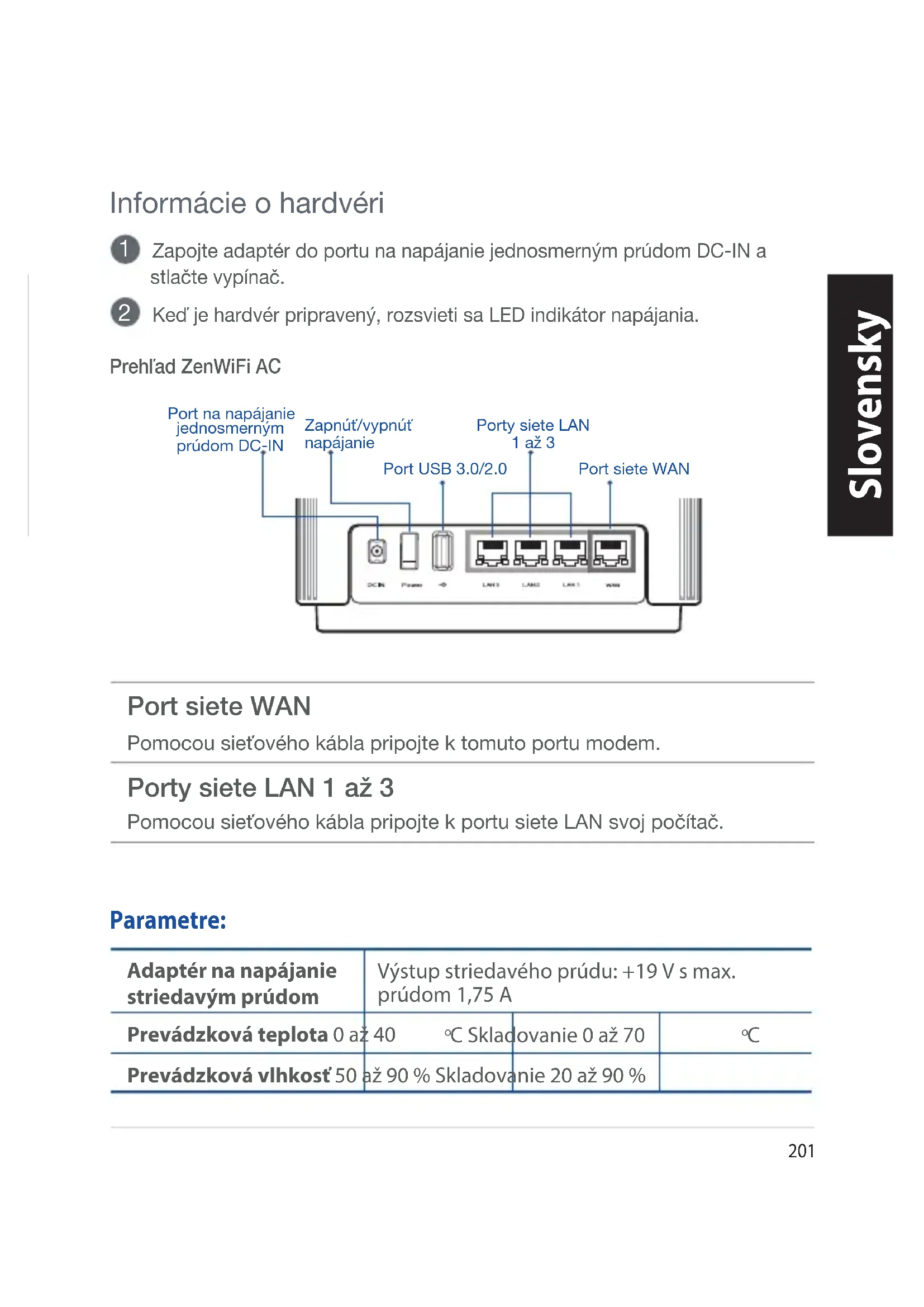

Informácie o hardvéri

1 Zapojte adaptér do portu na napájanie jednosmerným prúdom DC-IN a stlačte vypínač.
2 Ked'je hardvér pripravený, rozsvieti sa LED indikátor napájania.

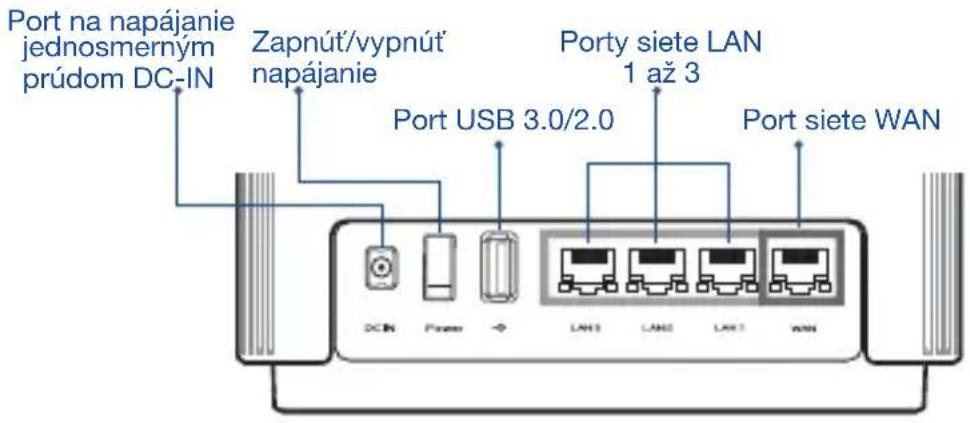

Prehl'ad ZenWiFi AC

Port na napájanie jednosmerným prúdom DC-IN Zapnút/vypnút' napájanie Port USB 3.0/2.0 Port siete LAN 1 až 3 Port siete WAN

Port siete WAN

Adaptér na napájanie striedavým prúdom	Výstup striedavého prúdu: +19 V s max. prúdom 1,75 A
Prevádzková teplota 0 až 40 °C Skladovanie 0 až 70 °C	až 90 % Skladovanie 20 až 90 %
Prevádzková vlhkost' 50	až 90 % Skladovanie 20 až 90 %

Pred Nastavením

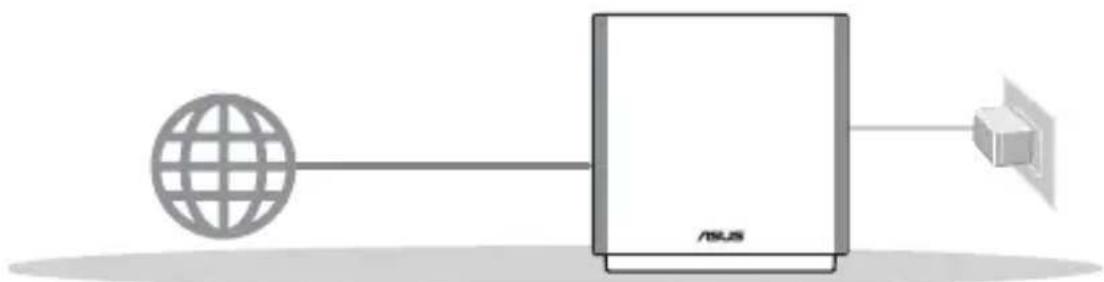

01 Príprava na nastavenie samostatného smerovača

1 Prejdite na KROKY NASTAVENIA JEDNÉHO SMEROVAČA.

1 Pripravte si dva alebo viac smerovačov ASUS, ktoré podporujú AiMesh.
2 Jeden smerovač určite ako smerovač AiMesh a druhý ako uzol AiMesh.

** Ak máte viac smerovačov AiMesh, ako smerovač AiMesh odporúčame použit smerovač s najvyššími parametrami a ostatné použite ako uzly AiMesh.

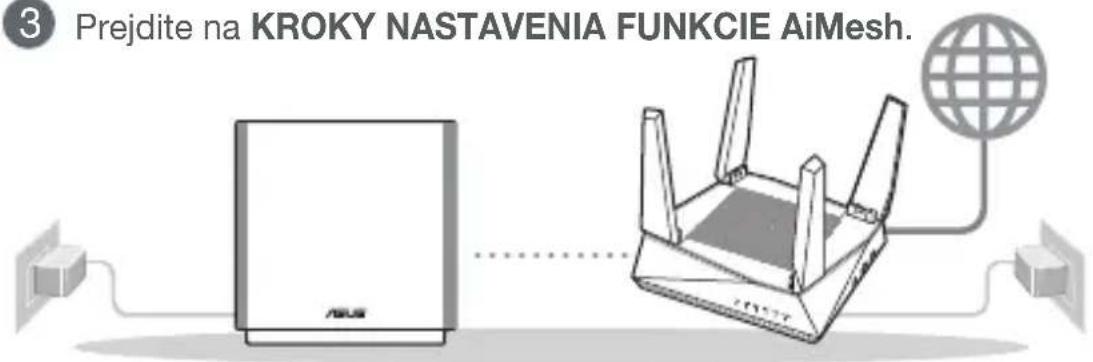

3 Prejdite na KROKY NASTAVENIA FUNKCIE AiMesh.

3 Prejdite na KROKY NASTAVENIA FUNKCIE AiMesh.

Smerovač AiMeshUzol AiMesh
KROKY NASTAVENIA FUNKCIE AiMesh

Kroky Nastavenia Jedného Smerovača

01 Príprava modemu

1 Ak na internetové pripojenie používate DSL, na správnu konfiguráciu smerovača budete musieť zadať svoje používatel'ské meno/heslo od vášho poskytovatel'a internetových služieb (ISP).

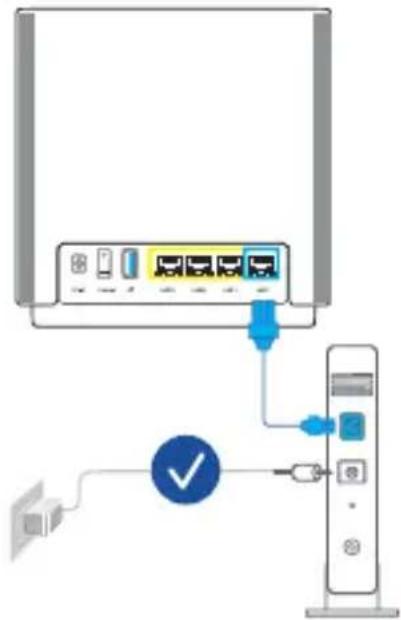

2 Modem pripojte k smerovaču pomocou dodaného sieťového kábla.

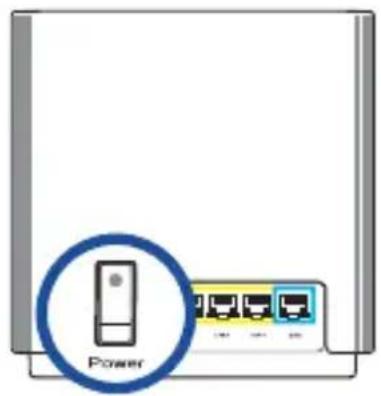

3 Modem zapnite. Modem zapojte do elektrickej zástrčky a zapnite ho.

2 Skontrolujte, či svieti modrá LED kontrolka, čo znamená, že pripojený hardvér je pripravený na nastavenie.

3 [Web (Siet)] Pomocou d'alšieho siet'ového kábla pripojte PC k smerovaču.

[App (Aplikácia)] Nastavenie môžete tiež vykonat' pomocou telefónu alebo tabletu cez aplikáciu ASUS Router.

Power

03 Prihlásenie a pripojenie

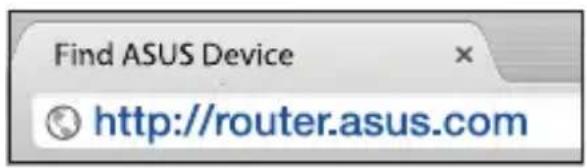

Budete presmerovaní na sprievodcu nastavením ASUS. Ak k tomu nedôjde, prejdite na stránku http://router.asus.com.

Find ASUS Device http://router.asus.com

[App (Aplikácia)] Spustite aplikáciu ASUS Router a na dokončenie nastavenia postupujte podľa pokynov.

Kroky Nastavenia Funkcie AiMesh

01 Príprava

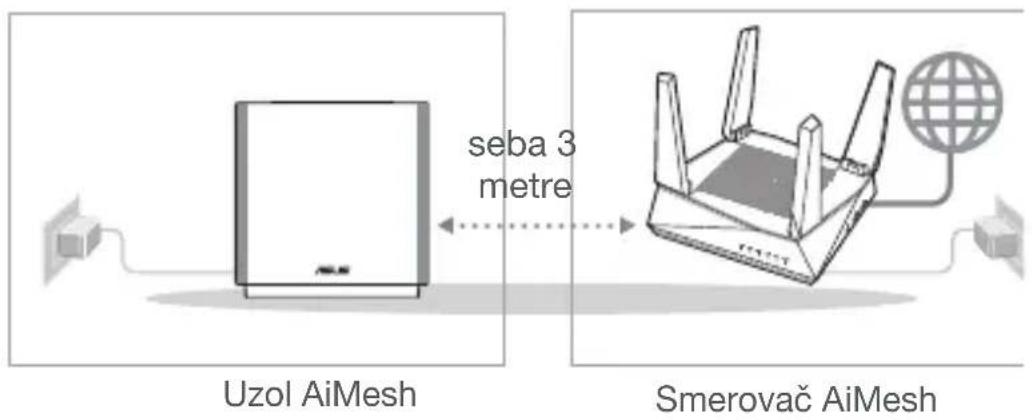

Počas procesu nastavenia umiestnite smerovač a uzol ZenWiFi AC 3 metre od seba.

seba 3 metre Uzol AiMesh Smerovač AiMesh

02 Uzol AiMesh

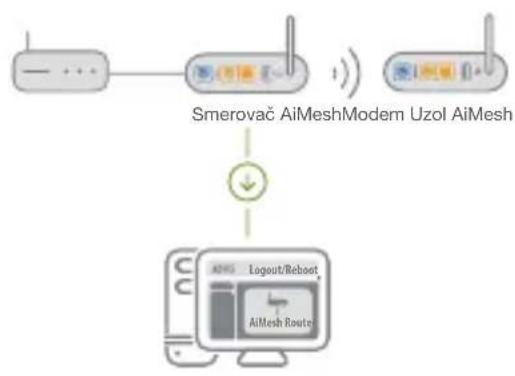

1 Podl'a časti KROKY NASTAVENIA JEDNÉHO SMEROVAČA pripojte svoj smerovač AiMesh k PC a modemu; potom sa prihláste v rámci webového grafického používatel'ského rozhrania.


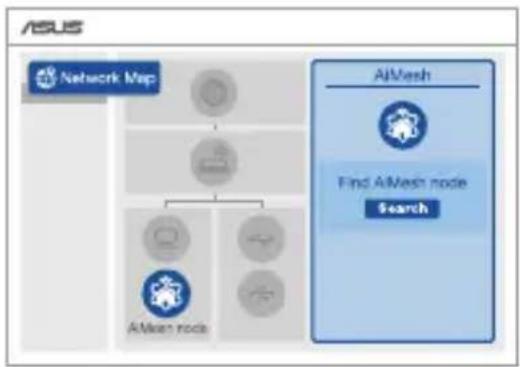

2 Prejdite na stránku Network Map (Mapa siete), kliknite na ikonu AiMesh a potom vyhl'adajte rozširujúci uzol AiMesh.

** Ak nedokážte nájsť žiadny uzol AiMesh, prejdite na časť RIEŠENIE PROBLÉMOV.

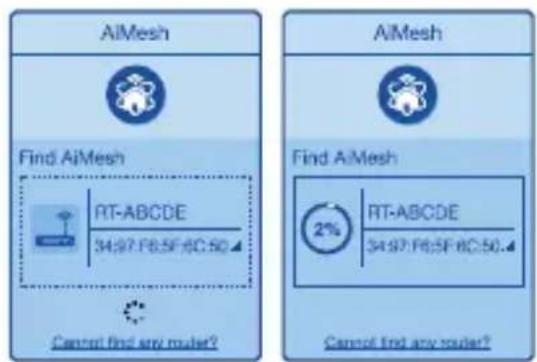

AiMesh Find AiMesh RT-ABCDE 34.97 F6.5F 8C.50 Can't find any router? AiMesh Find AiMesh 2% RT-ABCDE 34.97 F6.5F 8C.50.4 Can't find any router?

4 Po dokončení synchronizácie sa zobrazí správa.

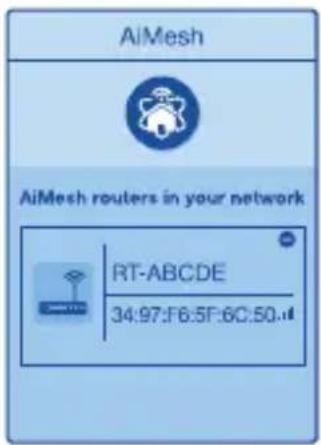

5 Blahoželáme! Po úspešnom pridaní uzla AiMesh do siete AiMesh budú k dispozícii dolu zobrazené stránky.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50.1f

[App (Aplikácia)] Pomocou aplikácie ASUS Router sa prihláste do svojho existujúceho smerovača a na dokončenie nastavenia zvol'te možnosť „Pridat’ uzol AiMesh“.

ASUS Router App

Na nastavenie a správu svojich smerovačov si stiahnite ASUS Router APP.

ASUS Router

Ak smerovač AiMesh nedokáže nájst' žiadny uzol AiMesh v blízkosti alebo synchronizácia zlyhá, skontrolujte nasledovné a skúste znova.

a Ideálne premiestnite uzol AiMesh bližšie k smerovaču AiMesh. Vzdialenost' musí byt' 3 metre.
b Uzol AiMesh zapnite.

Premiestnenie

NAJLEPŠÍ VÝKON

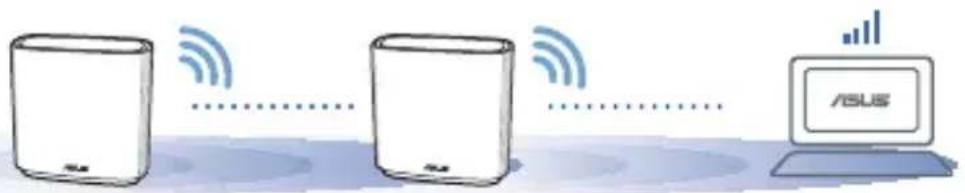

Smerovač a uzol AiMesh umiestnite na najlepšom mieste.

POZNÁMKY: Aby sa minimalizovalo rušenie, smerovače musia byť v dostatočnej vzdialenosti od zariadení ako sú bezkáblové telefóny, zariadenia s rozhraním Bluetooth a mikrovlnné rúry.

Odporúčame umiestniť smerovače na otvorenom priestranstve.

LED indikátory ZenWiFi AC

Neprerušovane na bielo: dobrý signál

Neprerušovane na žlto: Slabý signál

Neprerušovane na červeno: žiadny signál

NO

NAJČASTEJŠIE OTÁZKY

Otázka

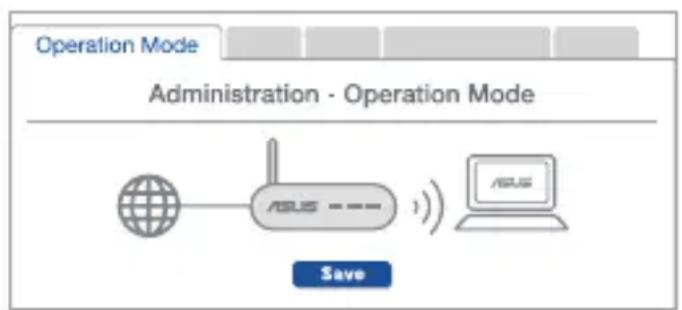

Odpoved': Áno. Smerovač AiMesh môžete nastavit' v režime Smerovač alebo v režime Prístupový bod. Otvorte grafické používatel'ské rozhranie GUI (http://router.asus.com) a prejdite na stránku Administration (Správa) > Operation Mode (Režim prevádzky).

Otázka 2:

Môžem vykonať káblové pripojenie medzi smerovačmi AiMesh (spätný prenos cez sieť Ethernet)?

Odpoved': Áno. Systém AiMesh podporuje bezdrôtové aj káblové pripojenie medzi smerovačom a uzlom AiMesh na maximalizovanie priepustnosti a stability. AiMesh analyzuje silu bezdrôtového signálu pre každé dostupné frekvenčné pásmo a potom automaticky stanovuje, či je na základné pripojenie medzi smerovačmi lepšie použit' bezdrôtové alebo káblové pripojenie.

1 Najprv vykonajte kroky na vytvorenie pripojenia medzi smerovačom a uzlom AiMesh pomocou siete WiFi.
2 Uzol umiestnite na ideálne miesto s najlepším pokrytím. Port LAN na smerovači AiMesh pripojte pomocou kábla siete Ethernet k portu WAN na uzle AiMesh.

Modem LAN-WAN

3 Systém AiMesh automaticky zvolí najlepšiu trasu na prenos dát, káblovú alebo bezdrôtovú.

Opis strojne opreme

1 Priključite polnilnik na priključek DC-IN in pritisnite stikalo za vklop/izklop.
2 LED-dioda za napajanje se vklopi, ko je strojna oprema pripravljena za uporabo.

CE - Vyhlásenie o zhode

Zjednodušené vyhlásenie o zhode ES

Spoločnosť ASUSTek Computer Inc. týmto vyhlasuje, že toto zariadenie je v zhode s hlavnými požiadavkami a ostatnými príslušnými ustanoveniami smernice 2014/53/EÚ. Celý text vyhlásenia o zhode ES nájdete na adrese https://www.asus.com/support.

Vyhlásenie o zhode podl'a smernice o ekodizajne č. 2009/125/ES

Bolo vykonané testovanie na splnenie požiadaviek na ekodizajn podľa smernice (ES) č. 1275/2008 a (EÚ) č. 801/2013. Ak je zariadenie v pohotovostnom režime v rámcí siete, jeho vstupné/výstupné a sietové rozhranie sú v režime spánku a nemusia správne fungovať. Ak chcete zariadenie zobudit, stlačte tlačidlo Zapnút/Vypnút Wi-Fi / Zapnút/Vypnút LED / Resetovanie alebo WPS.

Toto zariadenie vyhovuje európskym (EÚ) limitným hodnotám pre vystavenie žiareniu stanoveným pre nekontrolované prostredie. Toto zariadenie sa má inštalovať a prevádzkovať minimálne v 20 cm vzdialenosti medzi žiaričom a telom.

Všetky prevádzkové režimy:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80)

Frekvencia, režim a maximálny prenosový výkon v EÚ sú uvedené nižšie:

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

Používanie tohto zariadenia je obmedzené na používanie len v rámci frekvenčného rozsahu 5150 až 5350 MHz.

Vedl'a zariadenia musí byť nainštalovaný adaptér, ktorý musí byť l'ahko prístupný.

Bezpečnostné informácie

• Tento výrobok používajte v prostrediach s okolitou teplotou od 0°C (32°F) do 40°C (104°F).
• Pozrite si typový štítok na spodnej strane zariadenia a uistite sa, že napájací adaptér vyhovuje tomuto menovitému výkonu.
• NEUMIESTŇUJTE na nerovné a nestabilné pracovné povrchy. V prípade poškodenia skrinky vyhladajte pomoc servisného strediska.
• Na hornú stranu zariadenia NEUMIESTŇUJTE ani NENECHÁVAJTE žiadne predmety a nevkladajte doň žiadne cudzie predmety.
• NEVYSTAVUJTE ani nepoužívajte v blízkosti kvapalín, v daždi alebo vlhkom prostredí. NEPOUŽÍVAJTE modem počas búrky s výskytom bleskov.

- Vetracie otvory na zariadení NEZAKRÝVAJTE, aby sa neprehrievalo.

- NEPOUŽÍVAJTE káble, príslušenstvo alebo periférne zariadenia, ktoré sú poškodené.

- Ked'je zdroj napájania poškodený, nepokúšajte sa ho sami opravovať. Obrát'te sa na kompetentného servisného technika alebo svojho predajca.

- Pred premiestňovaním zariadenia odpojte sietový kábel z elektrickej zásuvky, aby sa zabránilo riziku úrazu elektrickým prúdom.
