ZenWiFi AC CT8 - Безжичен рутер ASUS - Безплатно ръководство за потребителя

Тип продукт	Безжичен рутер
Марка	ASUS
Модел	ZenWiFi AC CT8
Захранване	AC адаптер 19 V, макс. 1,75 A
Работна температура	0 °C до 40 °C
Температура на съхранение	0 °C до 70 °C
Работна влажност	50 % до 90 %
Влажност при съхранение	20 % до 90 %
Мрежови портове	1 WAN порт (RJ45), 3 LAN порта (RJ45)
WiFi стандарти	IEEE 802.11a/b/g/n/ac
Честотни ленти	2,4 GHz и 5 GHz
Основни функции	Рутер, точка за достъп, AiMesh система, Ethernet backhaul, WiFi ретранслаторен режим
LED индикатор	Бял (добър сигнал), Жълт (слаб сигнал), Червен (без сигнал)
Поддръжка и почистване	Почиствайте с мека, суха кърпа. Не използвайте химически препарати.
Безопасност	Да не се излага на влага или дъжд. Използвайте на закрито. Дръжте далеч от източници на топлина. Спазвайте минимално разстояние от 20 см от тялото.
Резервни части и ремонтопригодност	Уредът не съдържа части, които могат да бъдат ремонтирани от потребителя. При проблем се свържете с отдела за обслужване на клиенти на ASUS.
Обща информация	Ръководство за употреба е достъпно онлайн. Съответства на директива 2014/53/ЕС. Използване само на закрито за 5 GHz лентата.

Често задавани въпроси - ZenWiFi AC CT8 ASUS

Как да настроите рутера за първи път?

Свържете захранващия адаптер, включете рутера, свържете компютъра си чрез кабел или WiFi, отворете браузър и отидете на http://router.asus.com. Помощникът за настройка ще ви води.

Как да добавя AiMesh възел?

Поставете възела на разстояние по-малко от 3 метра от основния рутер. От интерфейса за управление отидете на мрежовата карта, кликнете върху иконата AiMesh, след това върху Търсене. Изберете открития възел, за да го добавите.

Мога ли да използвам рутера като точка за достъп?

Да. Влезте в интерфейса за управление, отидете на Администрация > Режим на работа и изберете Режим точка за достъп.

Как да свържа AiMesh рутерите чрез Ethernet кабел (Ethernet backhaul)?

Първо направете безжичната настройка, след това свържете LAN порта на основния рутер с WAN порта на възела чрез Ethernet кабел. Системата автоматично ще избере най-добрата връзка.

Какво означават цветовете на LED индикатора?

Постоянно бяло: добър сигнал. Постоянно жълто: слаб сигнал. Постоянно червено: няма сигнал.

Как да нулирам рутера до фабричните настройки?

Натиснете бутона Reset на гърба на устройството за около 10 секунди, докато LED индикаторът започне да мига. Настройките ще бъдат възстановени.

Къде да поставя рутерите за оптимално покритие?

Поставете рутерите на открито място, високо, далеч от метални препятствия и електронни устройства (микровълнови печки, безжични телефони). Избягвайте ъгли и дебели стени.

Мога ли да използвам приложението ASUS Router за настройка?

Да, изтеглете приложението ASUS Router от App Store или Google Play. Свържете се с рутера и следвайте инструкциите на екрана.

Как да актуализирам фърмуера на рутера?

Влезте в интерфейса за управление, отидете на Администрация > Актуализация на фърмуера. Кликнете върху Търсене и инсталирайте наличната версия.

Какви са изискванията за AiMesh мрежа?

Имате нужда от поне два AiMesh-съвместими рутера на ASUS. Използвайте най-мощния рутер като основен, а останалите като възли. Уверете се, че фърмуерът е актуален.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ZenWiFi AC CT8 ASUS

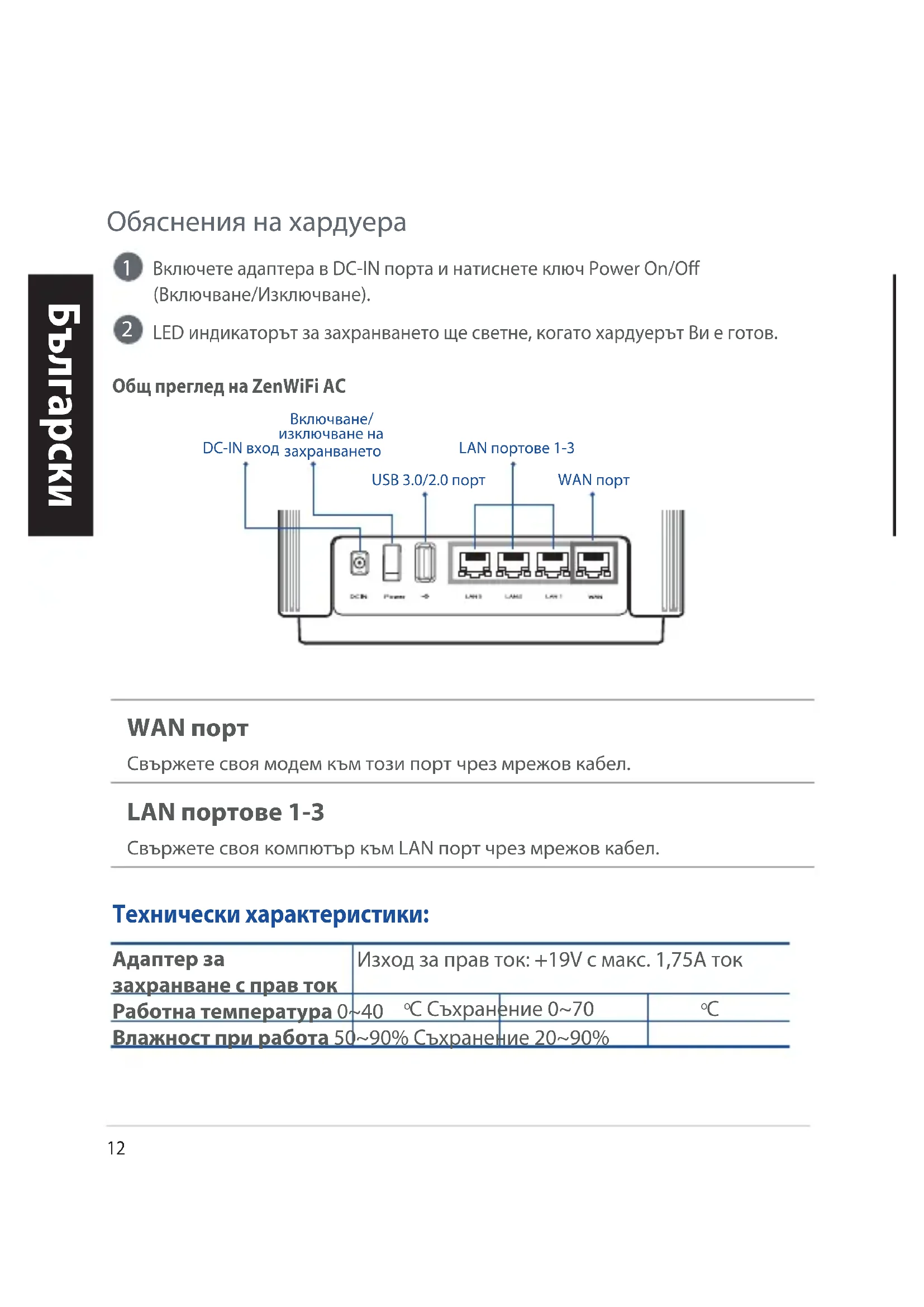

Обяснения на хардуера

1 Включете адаптера в DC-IN порта и натиснете ключ Power On/Off (Включване/Изключване).
2 LED индикаторът за захранването ще светне, когато хардуерът Ви е готов.

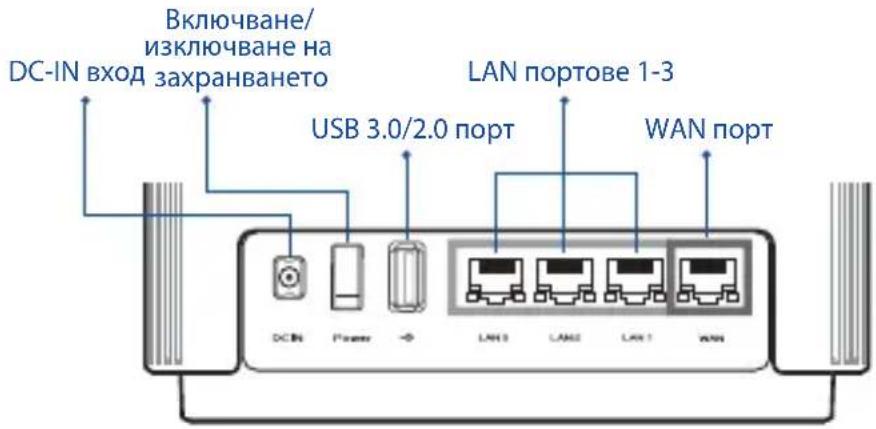

Общ преглед на ZenWiFi AC

WAN порт

Свържете своя модем към този порт чрез мрежов кабел.

LAN портове 1-3

Свържете своя компютър към LAN порт чрез мрежов кабел.

Технически характеристики:

Адаптер за захранване с прав ток	Изход за прав ток: +19V с макс. 1,75A ток
Работна температура 0~40 °C Съхранение 0~70			°C
Влажност при работа 50~90% Съхранение 20~90%

ПРЕДИ ИНСТАЛИРАНЕ

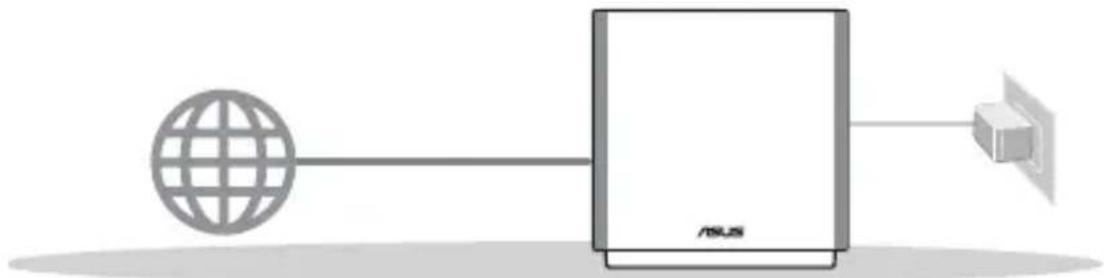

01 Подготовка за инсталиране на самостоятелен рутер

1 Отидете на СТЪПКИ ЗА ИНСТАЛИРАНЕ НА ЕДИН РУТЕР.

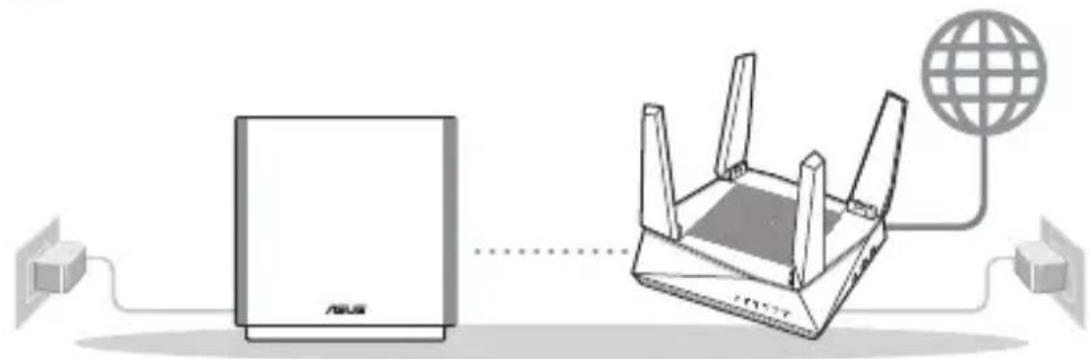

02 Подготовка за инсталиране на AiMesh WiFi система

1 Подгответе два или повече маршрутизатора ASUS, които поддържат AiMesh.
2 Задайте единия като AiMesh рутер, а другия като AiMesh възел.

** Ако имате няколко AiMesh рутера, препоръчваме Ви да използвате рутера с най-високи характеристики като AiMesh рутер, а останалите като AiMesh възли.

3 Отидете на СТЪПКИ ЗА ИНСТАЛИРАНЕ НА AiMesh.

AiMesh рутерAiMesh възел
СТЪПКИ ЗА ИСНТАЛИРАНЕ НА AiMesh

СТЪПКИ ЗА ИНСТАЛИРАНЕ НА ЕДИН РУТЕР

1 Изключете захранващия кабел/DSL модема. Ако има резервно захранване на батерии, отстранете батериите. 1

1 Ако използвате DSL модем за Интернет, трябва да имате потребителско име/парола, предоставени от Вашия интернет доставчик (ISP), за правилно конфигуриране на рутера.

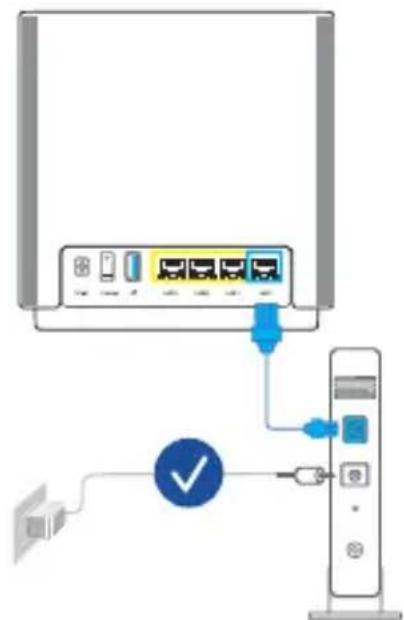

2 Свържете Вашия модем към рутера като използвате предоставения мрежов кабел.
3 Включете модема. Включете модема в контакта и включете захранването.

Заден панел на модема

4 Проверете Вашия кабел/LED индикаторите на DSL модема за да сте сигурни, че връзката е активна.

02 Свържете устройството си

1 Включете рутера.

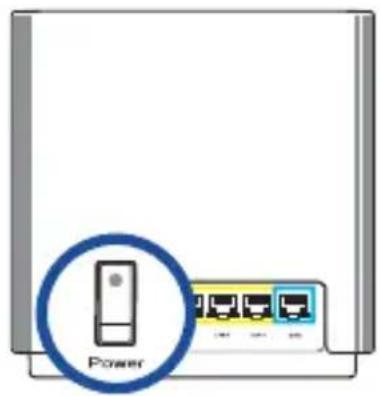

Включете в захранването и натиснете ключа Power On/Off (Включване/Изключване) на гърба на Вашия маршрутизатор.

2 Проверете дали LED индикаторът започва да свети непрекъснато синьо, за да покаже, че хардуерната връзка е готова за инсталиране.

3 [Web] Свържете компютъра си към рутера като използвате допълнителен мрежов кабел.

[App] Или може да използвате телефон или pad устройство, за да завършите инсталирането чрез приложението ASUS Router App.

1 [Web] От свързания към рутера компютър, отворете уеб браузър.

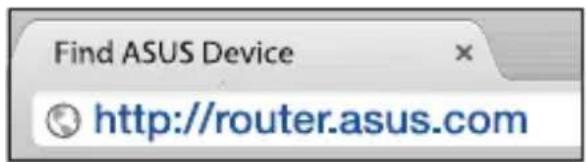

Ще бъдете пренасочени към ASUS Setup Wizard (Съветник за инсталиране на ASUS). Ако това не стане, въведете в URL полето http://router.asus.com.

[App] Стартирайте приложението ASUS Router App и следвайте инструкциите, за да завършите инсталирането.

СТЪПКИ ЗА ИСНТАЛИРАНЕ НА AiMesh

01 Подготовка

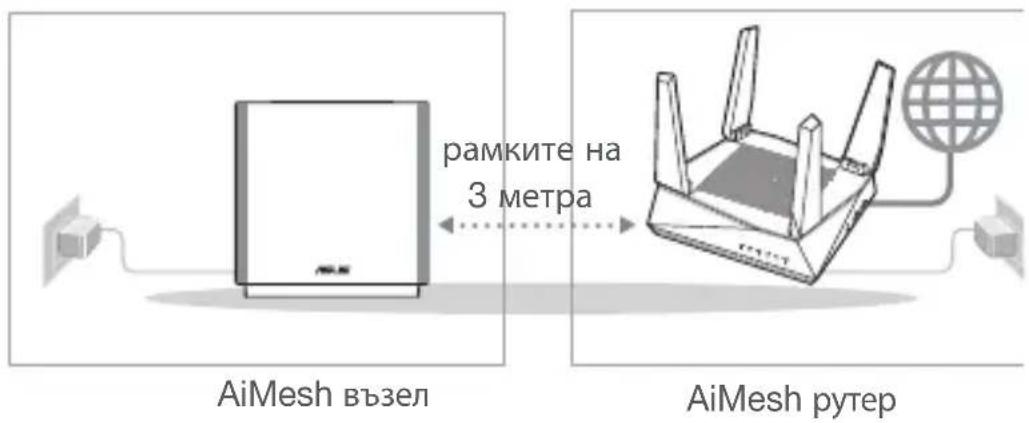

Поставете Вашия ZenWiFi AC и на разстояние от 3 метра един от друг по време на процеса на инсталация.

02 AiMesh възел

Дръжте захранването включено и в готовност за AiMesh системни настройки.

03 AiMesh рутер

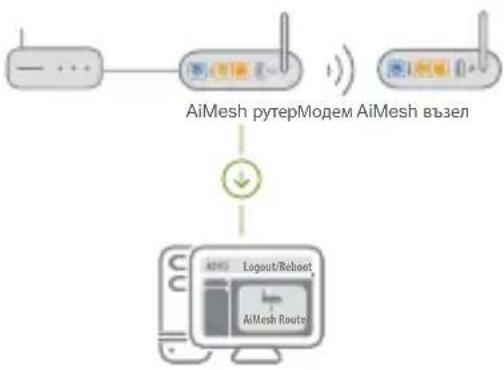

[Web] 1 Вижте СТЪПКИ ЗА ИНСТАЛИРАНЕ НА ЕДИН РУТЕР, за да свържете своя AiMesh рутер към компютър и модем, след което влезте в уеб потребителския интерфейс.


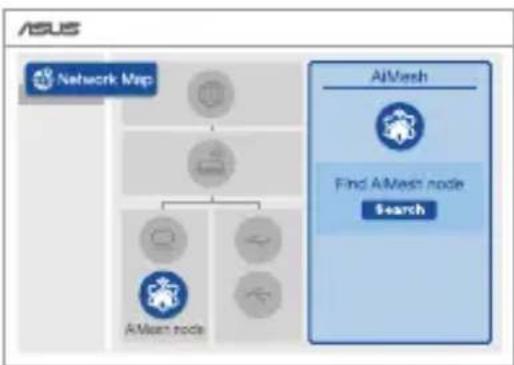

2 Отидете на страницата Network Map (Карта на мрежите), щракнете върху иконата на AiMesh, след което щракнете върху Search (Търсене) за разширяване на Вашия AiMesh възел.

3 Щракнете върху Search (Търсене), то автоматично ще търси Вашия възел AiMesh, намиращ се в близост. Корато AiMesh възелът се появи на тази страница, щракнете върху него, за да го добавите в AiMesh системата.

** Ако не можете да откриете AiMesh възел, отидете на ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ.

4 Ако синхронизирането на устройствата е успешно, ще се появи следното съобщение

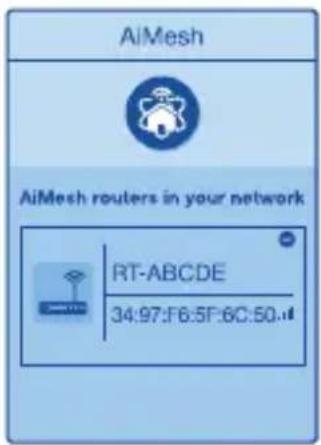

5 Поздравления! Ако видите изображението по-долу, то AiMesh възела е инсталиран и успешно добавен към AiMesh мрежата.

[App] Влезте в съществуващ маршрутизатор чрез приложението ASUS Router App и изберете Add AiMesh Node (Добавяне на AiMesh възел) за завършване на инсталирането.

Изтеглете безплатно приложението ASUS Router (ASUS маршрутизатор), за да настроите и управлявате Вашия маршрутизатор (Вашите маршрутизатори).

Отстраняване на проблеми

Ако Вашият маршрутизатор AiMesh не може да намери никакъв AiMesh възел наблизо или ако синхронизацията е неуспешна, моля, проверете следното и опитайте отново.

a В идеалния случай, преместете своя възел AiMesh по-близо до маршрутизатора AiMesh. Уверете се, че то е в рамките на 3 метра.

b Вашият AiMesh възел е със захранване.

Де локализация

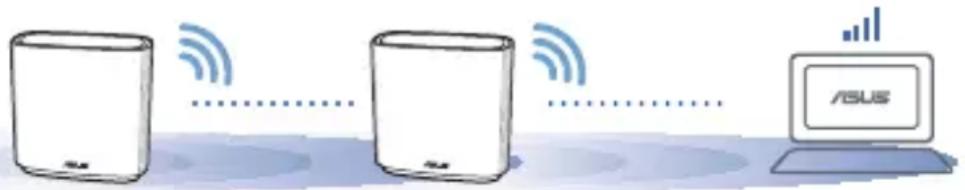

НАЙ-ДОБРА ПРОИЗВОДИТЕЛНОСТ

Намерете рутина на AiMesh и възела на най - доброто място.

ЗАБЕЛЕЖКИ: За да сведете до минимум смущения, дръжте маршрутизаторите далеч от устройства като безжични телефони, Bentonite устройства и микровълнови фурни.

Препоръчваме Ви да поставите открито и просторно място.

Непрекъснато: бяло Добър сигнал

Плътен жълт: Слаб сигнал

Непрекъснато червено: Няма сигнал

Често задавани въпроси

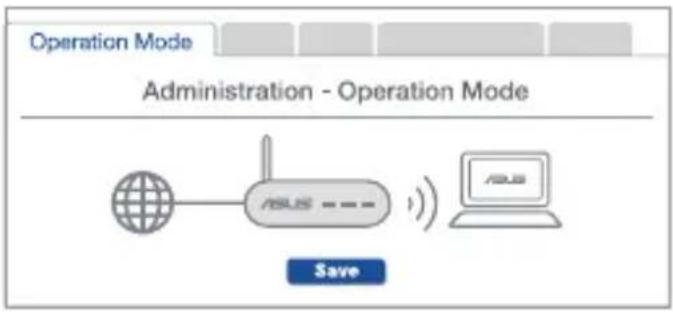

Поддържа ли маршрутизатор AiMesh режим на точка за достъп?

B1:

О: Да. Можете да изберете да настроите маршрутизатора AiMesh като режим на маршрутизатора или режим на точка за достъп. Отидете в уеб потребителския интерфейс на (http://router.asus.com), и отидете на страница Administration (Администрация) > Operation Mode (Режим на работа).

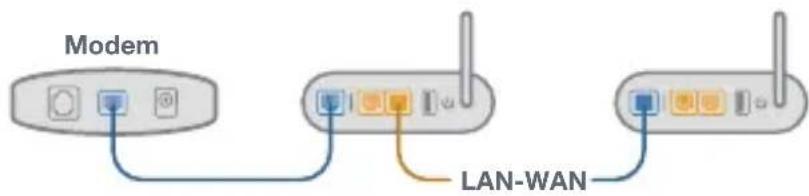

B2: Мога ли да инсталирам кабелна връзка между AiMesh рутерите (Ethernet backhaul)?

O: Да. AiMesh системата поддържа и безжична, и кабелна връзка между AiMesh рутера и възела за максимальна скорост на предаване и стабилност. AiMesh анализира силата на безжичния сигнал за всяка налична честотна лента, след което автоматично определя дали е по-добре безжична или кабелна връзка да се използва като основна връзка между рутерите.

1 Следвайте стъпките за инсталиране, за да установите WiFi връзка между AiMesh рутера и възела.
2 Поставете възела на идеалните места за най-добро покритие. Прокарайте Ethernet кабел от LAN порта на AiMesh рутера до WAN порта на AiMesh възела.

3 AiMesh системата автоматично ще избере най-добрия път за пре нос на данни, независимо дали чрез кабел или безжично.

Опростена декларация за съответствие на ЕС

С настоящото ASUSTeK Computer Inc. декларира, че това устройство е в съответствие със съществените изисквания и другите приложими постановления на Директива 2014/53/EC. Пълният текст на декларацията за съответствие на EC е достъпен на адрес https://www.asus.com/support.

Декларация за съответствие за Директива за екодизайна 2009/125/EO

Проведени са тестове за съвместимост с изискванията за екодизайн съгласно (EO) No. 1275/2008 и (EC) No. 801/2013. Когато устройството е в Networked Standby Mode (Режим на готовност на мрежа), I/O и мрежовият интерфейс са в спящ режим и може да не работят както трябва. За да събудите устройството, натиснете Wi-Fi on/off (Wi-Fi вкл./изкл.), LED on/off (LED вкл./изкл.), reset (нулиране) или бутона WPS.

Това устройство е в съответствие с границите за радиочестотно облъчване, установени от ЕС за неконтролирана среда. Това оборудване трябва да се инсталира и използва при разстояние най- малко 20 см 20 см между излъчващото тяло и човешкото тяло.

Всички режими на работа:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

По-долу са посочени честотата, режимът и максимальното предавано захранване в ЕС.

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

Устройството е ограничено за използване в помещения единствено, когато оперира в честотен диапазон от 5150 до 5350 MHz.

Адаптерът трябва да се намира в близост до оборудването и да бъде лесно достъпен.

Бележки за безопасност

• Използвайте този продукт при температура на околната среда от 0°C (32°F) до 40°C (104°F).
• Вижте етикета на долната страна на Вашия продукт и се уверете, че Вашият адаптер отговаря на изискванията.
• НЕ поставяйте върху неравни или нестабилни работни повърхности. Обърнете се към сервис, ако корпусът се повреди.
• НЕ поставяйте, не пускайте отгоре и не пъхайте никакви чужди предмети в продукта.
• НЕ излагайте на и не използвайте в близост до течности, дъжд или влага. НЕ използвайте модема по време на гръмотевични бури.
• НЕ покривайте вентилационните отвори на продукта, за да предотвратите прегряване на системата.
• НЕ използвайте повредени захранващи кабели, аксесоари или други периферни устройства.
• Ако адаптерът е повреден, не се опитвайте да го ремонтирате сами. Свържете се с квалифициран техник или с Вашия доставчик.
• За да избегнете риск от токов удар, изключете захранващия кабел от електрическата мрежа преди да преместите системата.
