MANUALE UTENTE ZenWiFi AC CT8 ASUS

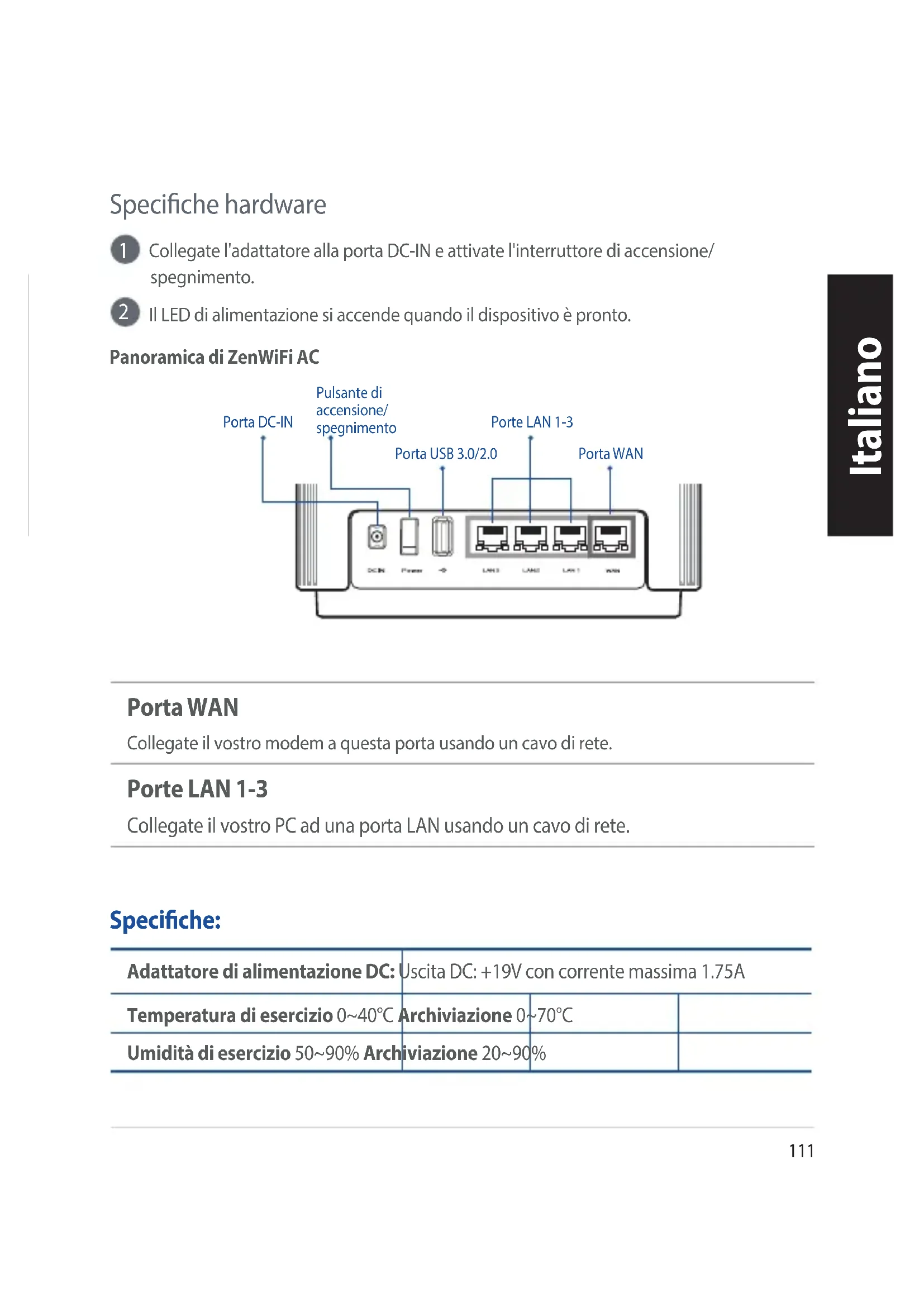

1 Collegiate l'adattatore alla porta DC-IN e attivate l'interruttore di accensione/spegnimento.
2 Il LED di alimentazione si accende quando il dispositivo è pronto.

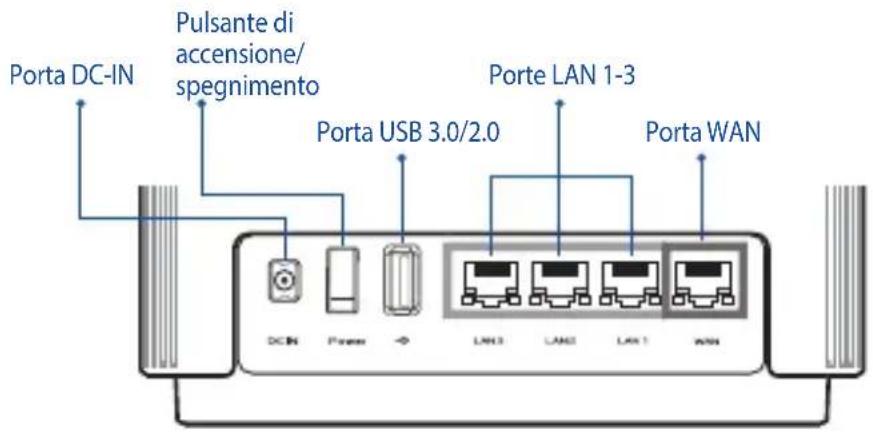

Panoramica di ZenWiFi AC

Porta DC-IN Pulsante di accensione/ spegnimento Porta USB 3.0/2.0 Porte LAN 1-3 Porta WAN

Porta WAN

Collegate il vostro modem a questa porta usando un cavo di rete.

Porte LAN 1-3

Collegate il vostro PC ad una porta LAN usando un cavo di rete.

Specifiche:

Adattatore di alimentazione DC:	Uscita DC: +19V con corrente massima 1.75A
Temperatura di esercizio 0~40°C	Archiviazione 0~70°C
Umidità di esercizio 50~90%	Archiviazione 20~90%

Prima dell'installazione

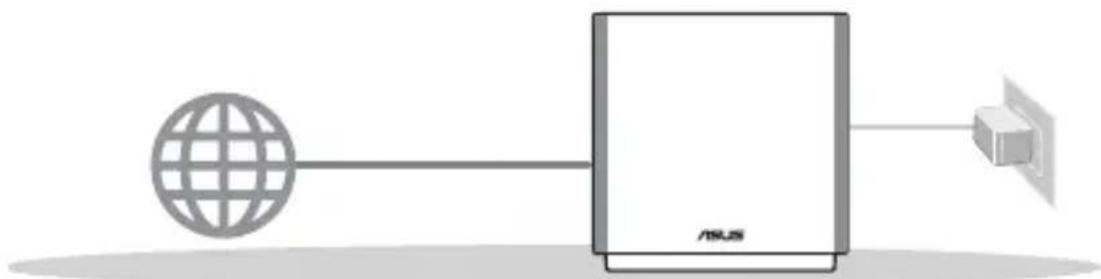

01 Installazione come router singolo

1 Andate a MODALITÀ ROUTER SINGOLO.

Configurazione router singolo

Configurazione di un sistema WiFi AiMesh02

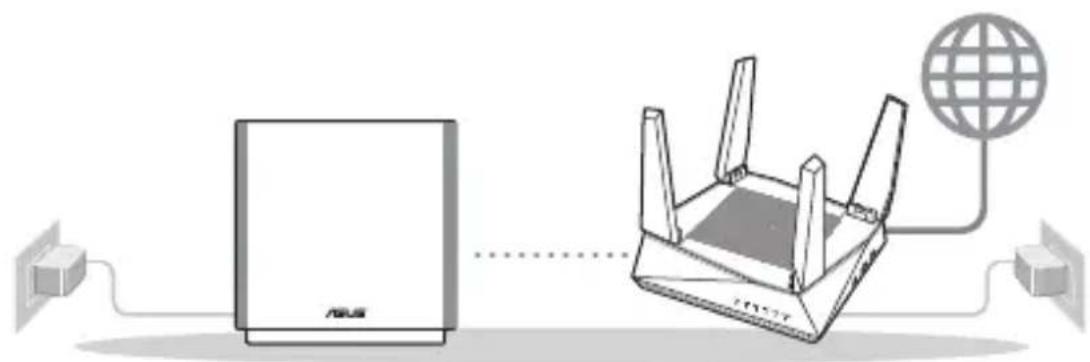

1 Procuratevi due o più router ASUS compatibili AiMesh.
2 Uno di questi sarà il router AiMesh, l'altro sarà il nodo AiMesh.
** Se disponete di router AiMesh diversi raccomandiamo di utilizzare il router più performante come router AiMesh e gli altri come nodi AiMesh.
3 Andate a CONFIGURAZIONE di AiMesh.

Router AiMeshNodo AiMesh
Configurazione di AiMesh

Modalità router singolo

01 Preparazione del modem

1 Scollegate il cavo di alimentazione/modem DSL. Se è presente una batteria di riserva, rimuovetela. 1

1 Se usate la linea DSL per Internet avrete bisogno di nome utente e password forniti dal vostro ISP (Internet Service Provider) per configurare il router correttamente.

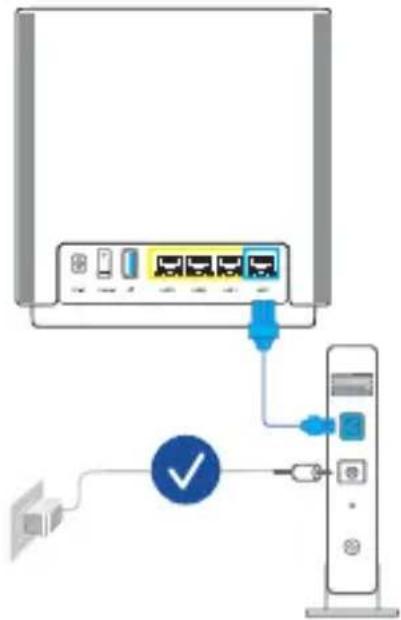

2 Collegiate il modem al router usando il cavo di rete in dotazione.
3 Accensione del modem. Collegiate il modem alla presa di corrente e accendetelo.

Retro del modem

4 Controllate i LED sul vostro modem per verificare che la connessione sia attiva.

Fronte del modem

02 Collegamento del dispositivo

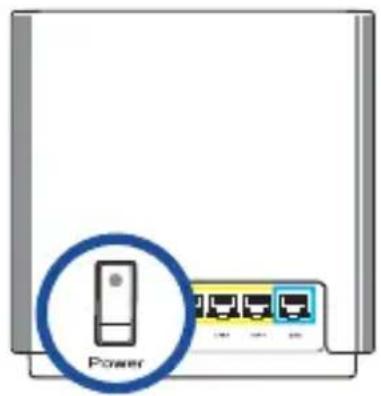

1 Accensione del router.
Collegate il cavo di alimentazione e attivate l'interruttore di accensione/spegnimento sul retro del router.
2 Verificate che il LED si accenda di una luce blu fissa, questo indica che il sistema è pronto per la configurazione.
3 [Web] Collegiate il vostro PC al router usando un cavo di rete addizionale.

[App] Potete completare la configurazione tramite l'app ASUS Router usando un telefono o un tablet.

Power

03 Accesso e connessione

1 [Web] Avviate un browser web.

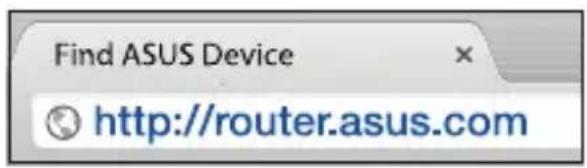

Si aprirà automaticamente ASUS Setup Wizard. In caso contrario aprite la pagina http://router.asus.com.

Find ASUS Device http://router.asus.com

[App] Avviate l'app ASUS Router e seguite le istruzioni per completare la configurazione.

Configurazione di AiMesh

01 Preparazione

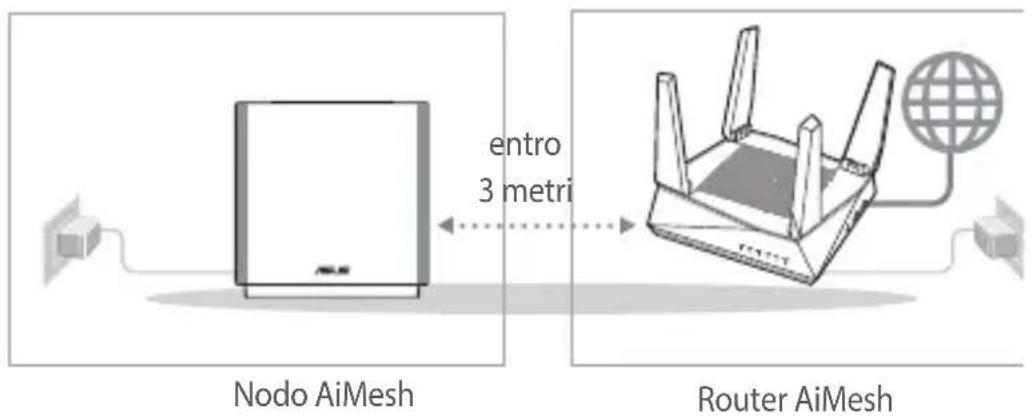

Posizionate il vostro router AiMesh e il nodo ad una distanza massima di 3 metri, l'uno dall'altro, durante il processo di configurazione.

entro 3 metri Nodo AiMesh Router AiMesh

02 Nodo AiMesh

Mantenete il nodo AiMesh acceso e in attesa delle impostazioni di sistema AiMesh.

03 Router AiMesh

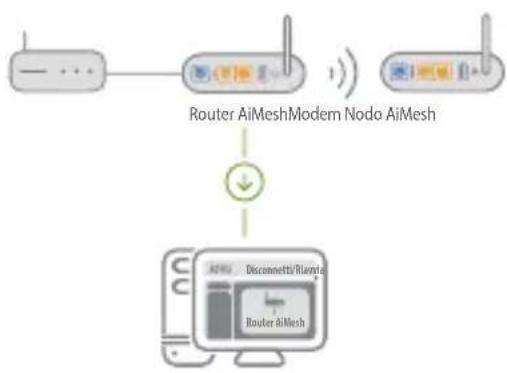

[Web] 1 Fate riferimento alla sezione MODALITÀ ROUTER SINGOLO per collegare il vostro router AiMesh a PC e modem quindi eseguite l'accesso all'interfaccia web (GUI).


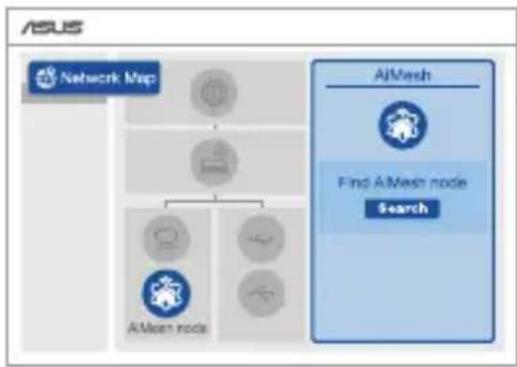

2 Andate alla pagina Mappa di rete, cliccate sull'icona AiMesh e poi su Cerca per cercare il nodo AiMesh.


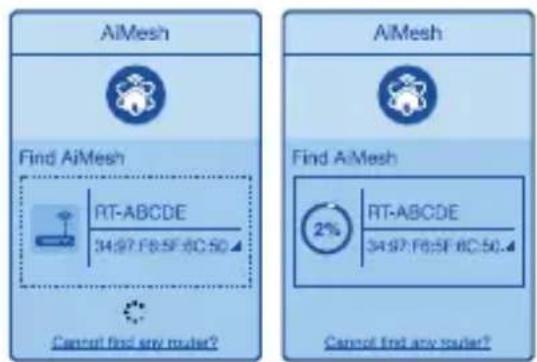

3 Cliccate su Cerca, il sistema cercherà automaticamente il vostro nodo AiMesh. Quando il nodo AiMesh verrà rilevato e visualizzato su questa pagina cliccate su di esso per aggiungerlo al sistema AiMesh.

** Se non riuscite a trovare alcun nodo AiMesh andate alla sezione RISOLUZIONE DEI PROBLEMI.

AiMesh Find AiMesh RT-ABCDE 34.97 FB:5F 8C:50 Can't find any router? AiMesh Find AiMesh 2% RT-ABCDE 34.97 FB:5F 8C:50.4 Can't find any router?

4 A sincronizzazione completata verrà visualizzato un messaggio.

RT-ABCDE aggiunto con successo al sistema AiMesh. Servirà un po' di tempo prima che il nodo venga visualizzato come connesso nell'elenco del router AiMesh.

Ok

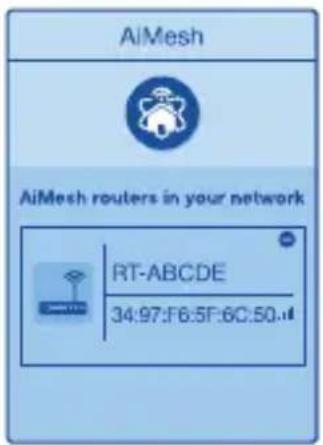

5 Congratulazioni! Quando un nodo AiMesh viene aggiunto correttamente alla rete AiMesh verrà visualizzato un messaggio di questo tipo.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50.i

[App] Eseguite l'accesso al router esistente tramite l'app ASUS Router e selezionate "Aggiungi nodo AiMesh" per completare la configurazione.

App ASUS Router

Scaricate gratuitamente l'app ASUS Router per gestire i vostri router.

ASUS Router

Risoluzione dei problemi

Se il vostro router AiMesh non trovasse alcun nodo AiMesh nelle vicinanze, o se la sincronizzazione fallisse, consultate questa sezione e riprovate.

a Spostate il vostro nodo AiMesh più vicino al router AiMesh. Assicuratevi che i dispositivi siano ad una distanza massima di 3 metri.
b Assicuratevi che il vostro nodo AiMesh sia acceso.

Riposizionamento

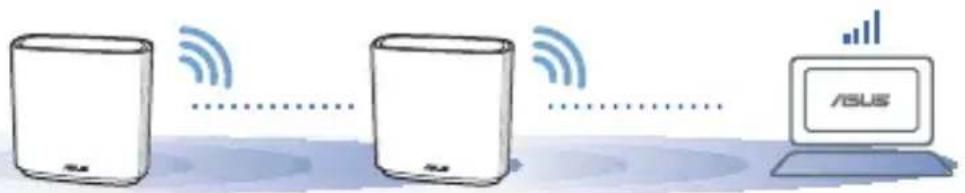

PRESTAZIONI MIGLIORI

Posizionate il router AiMesh e il nodo nella miglior posizione possibile.

NOTE: Per minimizzare le interferenze tenete i router lontani da dispositivi come telefoni cordless, dispositivi Bluetooth e forni a microonde.

Vi raccomandiamo di installare i router in un ambiente aperto e spazioso.

Significato del LED di ZenWiFi AC

Bianco fisso: segnale buono

Giallo fisso: segnale debole

Rosso fisso: nessun segnale

FAQ DOMANDE FREQUENTI

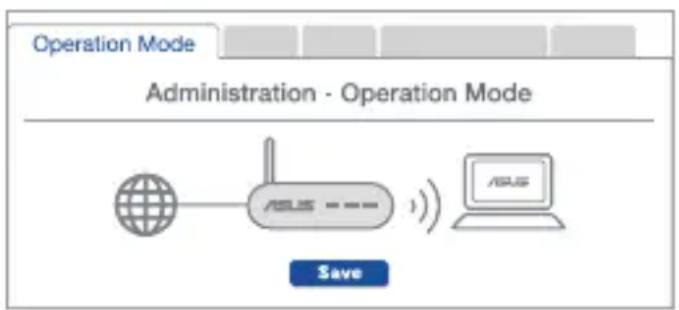

D1: Il router AiMesh supporta la modalità Access Point?

R: Si. Potete scegliere di configurate il router AiMesh nelle modalità router o access point. Entrate nell'interfaccia web (GUI) (http://router.asus.com) e andate su Amministrazione > Modalità operativa.


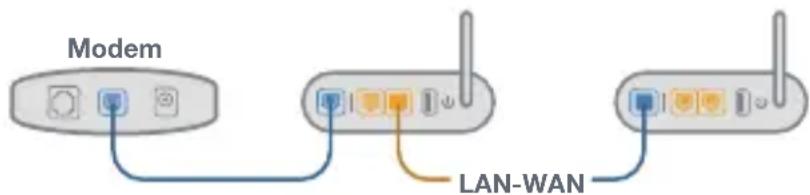

D2: Posso configurare una connessione cablata tra i router AiMesh (Ethernet backhaul)?

R: Si. Il sistema AiMesh supporta entrambe le connessioni cablata e senza fili tra il router AiMesh e il nodo, per ottimizzare il throughput e la stabilità. AiMesh analizza la qualità del segnale senza fili per ciascuna frequenza e banda disponibile, in seguito AiMesh determina automaticamente quale tra la connessione cablata e la connessione senza fili è più adeguata per implementare il collegamento di dorsale tra i router.

1 Inizialmente seguite i passaggi di configurazione per stabilire la connessione senza fili tra il router AiMesh e il nodo.
2 Posizionate il nodo nella posizione ideale per ottenere copertura massima. Collegiate un cavo Ethernet dalla porta LAN del router AiMesh alla porta WAN del nodo AiMesh.

Modem LAN-WAN

3 Il sistema AiMesh selezionerà automaticamente il percorso migliore per la trasmissione dei dati.

Dichiarazione di conformità CE

Dichiarazione di conformità UE semplificata

ASUSTek Computer Inc. con la presente dichiara che questo dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti con la direttiva 2014/53/EU. Il testo completo della dichiarazione di conformità UE è disponibile all'indirizzo https://www.asus.com/support.

Dichiarazione di conformità con la direttiva Ecodesign 2009/125/EC

I test per i requisiti eco-design (EC) N. 1275/2008 e (EU) N. 801/2013 sono stati eseguiti. Quando il dispositivo si trova nella modalità Standby di rete le sue interfacce di rete e I/O sono in sospensione e potrebbero non funzionare correttamente. Per riattivare il dispositivo premete uno tra i pulsanti Wi-Fi on/off, LED on/off, reset o WPS.

Questo apparecchio è conforme ai limiti UE, per l'esposizione a radiazioni, stabiliti per un ambiente non controllato. Questo apparecchio deve essere installato e utilizzato ad una distanza di almeno 20 cm dal corpo.

Tutte le modalità operative:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

I valori di frequenza, modalità e massima potenza di trasmissione per l'UE sono elencati di seguito:

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

L'utilizzo di questo dispositivo è limitato agli ambienti interni quando si sta utilizzando la banda di frequenze compresa tra i 5150 e i 5350 MHz.

L'adattatore deve essere installato vicino al dispositivo e facilmente accessibile.

Comunicazioni sulla sicurezza

• Usa questo prodotto in ambienti la cui temperatura sia compresa tra 0°C(32°F) e 40°C(104°F).
• Consulta l'etichetta indicante la potenza posta sul fondo del prodotto e assicurati che l'adattatore di alimentazione sia compatibile con tali valori.
• Non collocare il dispositivo su superfici irregolari o instabili. Contatta il servizio clienti se lo chassis è stato danneggiato.
• NON riporre oggetti sopra il dispositivo e non infilare alcun oggetto all'interno del dispositivo.
• NON esporre a liquidi, pioggia o umidità. NON usare il modem durante i temporali.
  • NON coprire le prese d'aria del prodotto per evitare che il sistema si surriscaldi.
• NON utilizzare cavi di alimentazione, accessori o periferiche danneggiate.
• Se l'adattatore è danneggiato non provare a ripararlo. Contatta un tecnico qualificato o il rivenditore.
• Per prevenire il rischio di scosse elettriche scollega il cavo di alimentazione dalla presa di corrente prima di spostare il sistema.
