LIETOŠANAS INSTRUKCIJA ZenWiFi AC CT8 ASUS

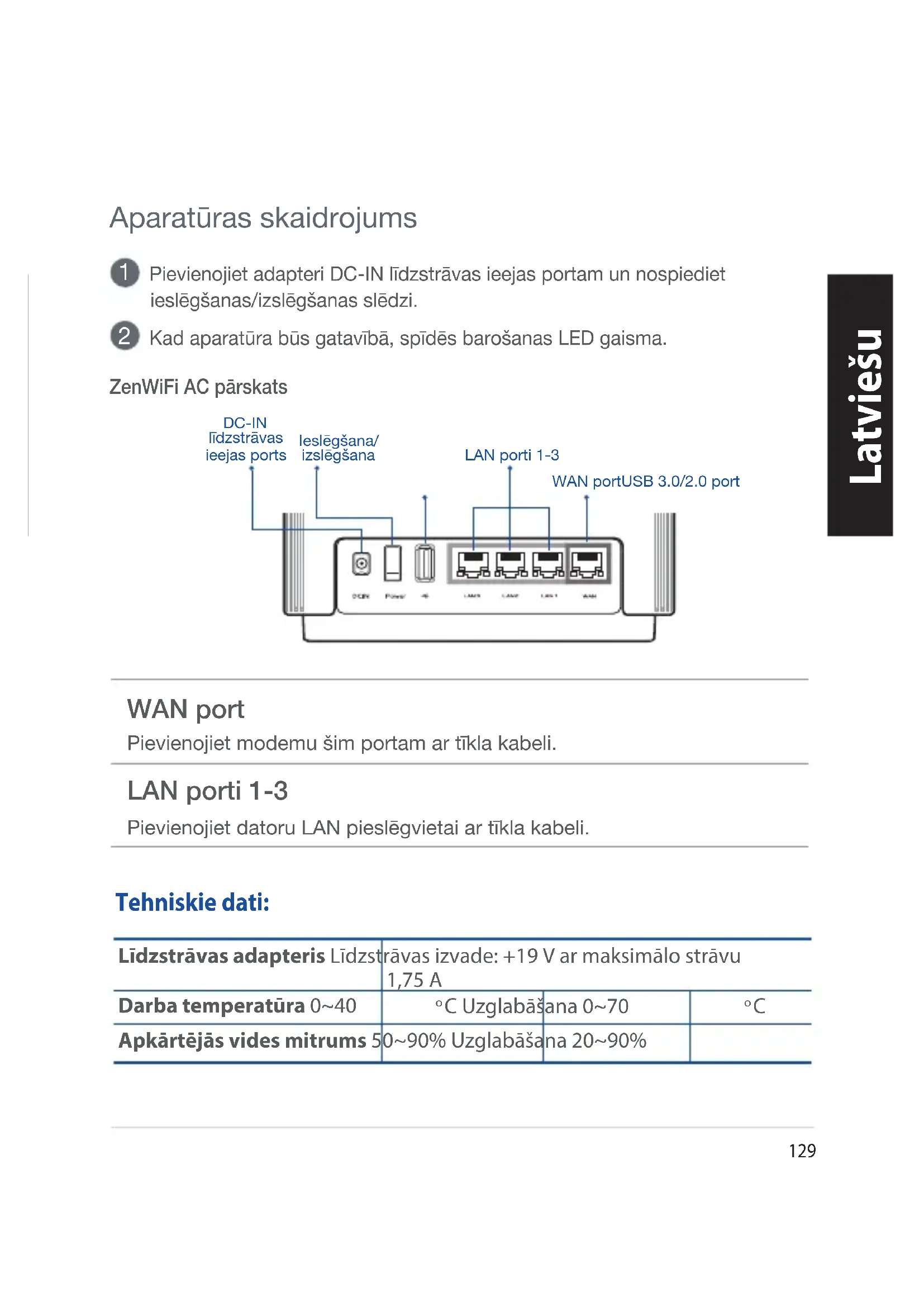

Aparatūras skaidrojums

1 Pievienojiet adapteri DC-IN līdzstrāvas ieejas portam un nospiediet ieslēgšanas/izslēgšanas slēdzi.
2 Kad aparatūra būs gatavībā, spīdēs barošanas LED gaisma.

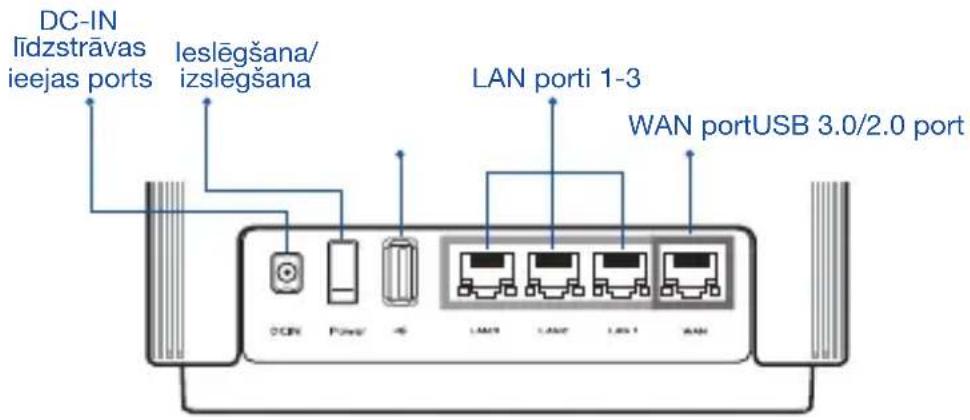

ZenWiFi AC pärskats

DC-IN līdzstrāvas ieejas ports leslēgšana/ izslēgšana LAN porti 1-3 WAN portUSB 3.0/2.0 port

WAN port

Pievienojiet modemu šim portam ar tikla kabeli.

LAN porti 1-3

Pievienojiet datoru LAN pieslēgvietai ar tīkla kabeli.

Tehniskie dati:

Līdzstrāvas adapteris Līdzstrāvas izvade: +19 V ar maksimālo strāvu 1,75 A
Darba temperatūra 0~40	°C Uzglabāšana 0~70		°C
Apkārtējās vides mitrums 5	0~90% Uzglabāšana 20~90%

Pirms lestatišanas

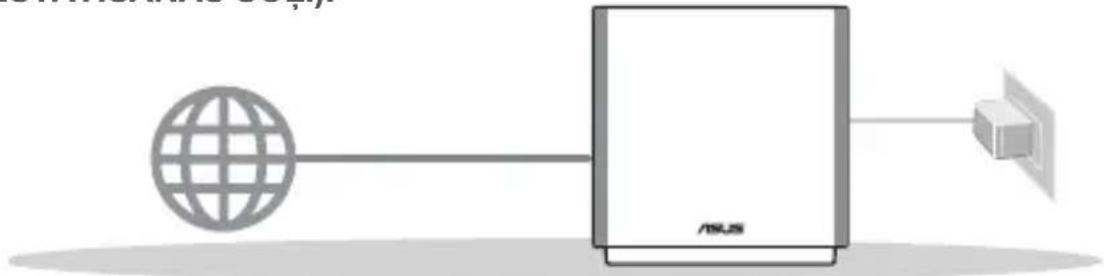

01 Sagatavošanās atseviška maršrutētāja iestatīšanai
1 Dodieties uz ONE ROUTER SETUP STEPS (VIENA MARŠRUTETAJA IESTATIŠANAS SOLI).

Viena Maršrutētāja Iestatīšana

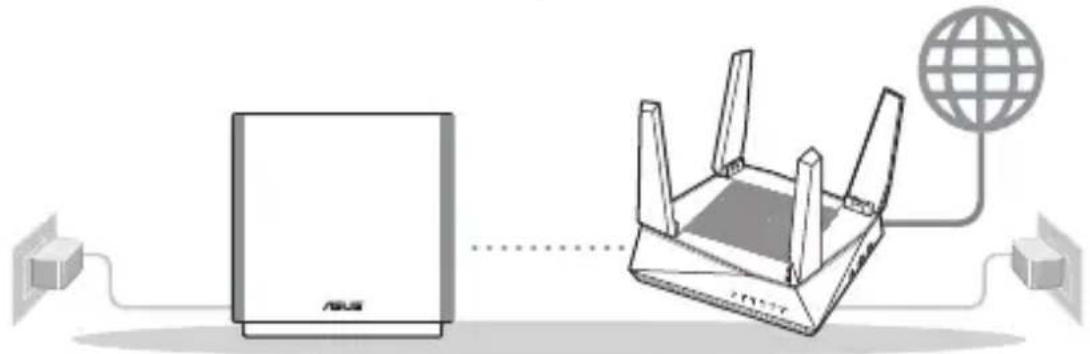

02 Sagatavošanās AiMesh WiFi sistēmas iestatīšanai

1 Sagatavojiet divus vai vairākus ASUS maršrutētājus, kas atbalsta AiMesh.
2 Nozīmējiet vienu kā AiMesh maršrutētāju un otru kā AiMesh mezglpunktu.

** Ja jums ir vairāki AiMesh maršrutētāji, iesakām izmantot maršrutētāju ar labākajiem tehniskajiem datiem kā AiMesh maršrutētāju un pārējos kā AiMesh mezglpunktus.

3 Dodieties uz AiMesh SETUP STEPS (AiMesh IESTATİŠANAS SOĞI).

AiMesh maršrutētājsAiMesh mezglpunkts
Aimesh Iestatīšanas Soļi

Viena Maršrutētāja Iestatīšanas Soļi

01 Jūsu modems tiek sagatavots darbam

1 Atvienojiet barošanas kabeli / DSL modemu. Ja tam ir rezerves barošana no baterijas, iznemiet bateriju.

1 Ja jūs lietojat DSL internetam, jums būs vajadzīgs lietotājvārds / parole no jūsu interneta pakalpojumu sniedzēja (Internet Service Provider, ISP), lai pareizi konfigurētu maršrutētāju.

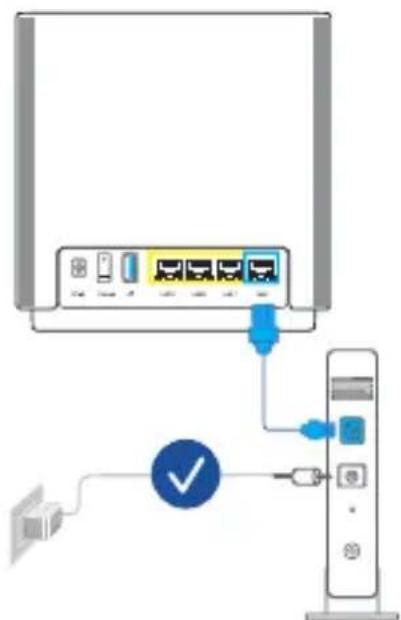

2 Savienojiet modemu ar maršrutētāju, izmantojot pievienoto tīkla kabeli.
3 leslēdziet modema barošanu. Pievienojiet modemu strāvas avotam un ieslēdziet.

Modema aizmugure

4 Pārbaudiet modema LED gaismiņas, lai pārliecinātos, ka savienojums ir aktīvs.

02 Pievienojiet savu ierīci

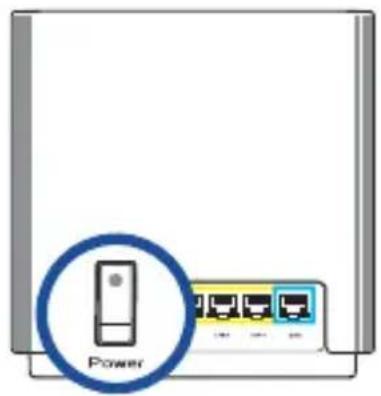

1 leslēdziet maršrutētāja barošanu.

Pievienojiet un nospiediet ieslēgšanas/izslēgšanas slēdzi maršutētāja aizmugurē.

2 Pārbaudiet, vai LED apgaismojums iedegas zilā krāsā norādot, ka aparatūras savienojums ir gatavs iestatīšanai.

3 [Tikls] Pievienojiet datoru maršrutētājam, izmantojot papildu tīkla kabeli.

[Lietotne] Var lietot ari tālruni vai tastatūru, lai pabeigtu iestatīšanu, izmantojot ASUS maršrutētāja lietotni.

Power

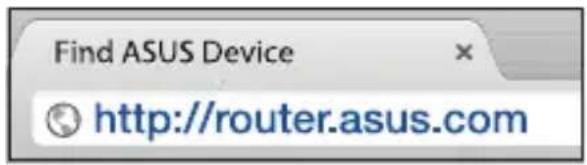

Jūs pāradresēs uz ASUS iestatīšanas vedni. Ja tas neatveras, dodieties uz http://router.asus.com.

Find ASUS Device http://router.asus.com

[Lietotne] Palaidiet ASUS maršrutētāja lietotni un izpildiet norādījumus, lai pabeigtu iestatīšanu.

Aimesh Iestatīšanas Soļi

01 Sagatavojieties

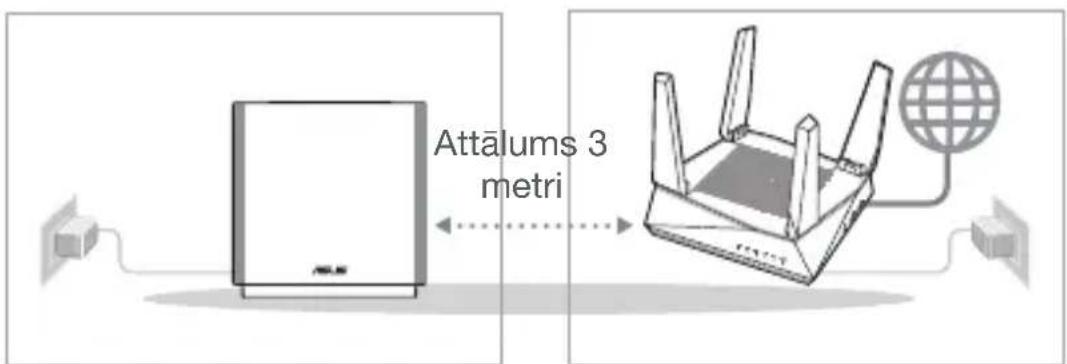

Iestatīšanas laikā novietojiet ZenWiFi AC maršrutētāju un mezglpunktu 3 metru attālumā vienu no otra.

Attālums 3 metri

AiMesh maršrutētājsAiMesh mezglpunkts

02 AiMesh mezglpunkts

AiMesh sistēmas iestatījumiem turiet barošanu ieslēgtu un ierīci gaidstāves režīmā.

03 AiMesh maršrutētājs

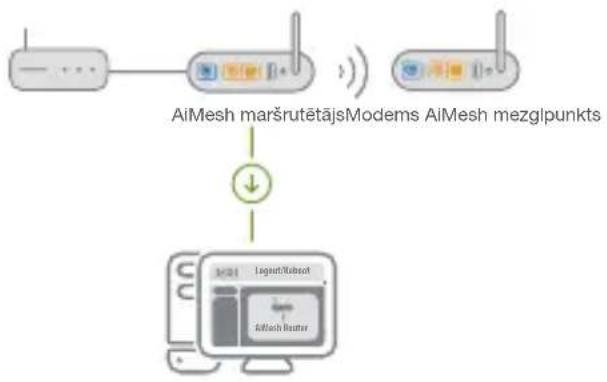

[Tikls] 1 Skatiet ONE ROUTER SETUP STEPS (VIENA MARŠRUTETAJA IESTATIŠANAS SOJI), lai pievienotu AiMesh maršrutetaju pie datora un modema, pēc tam piesakieties tīmekļa grafiskajā lietotāja saskarnē.

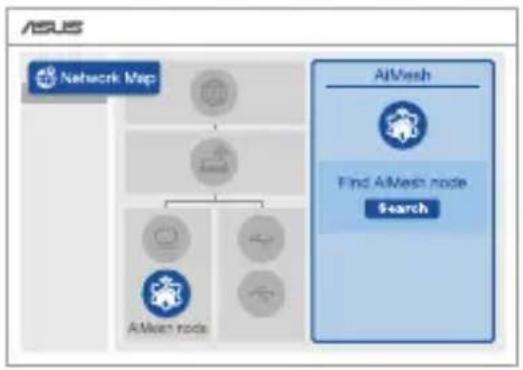

2 Dodieties uz lapu Network Map (Tikla karte), noklikškiniet uz AiMesh ikonas un tad uz Search (Meklēt) paplašināto AiMesh mezglpunktu.

3 Noklikškiniet uz Search (Meklēt), tas automātiski meklēs tuvumā esošo AiMesh mezglu. Kad šajā lapā redzams AiMesh mezglspunkts, noklikškiniet uz tā, lai to pievienotu AiMesh sistēmai.

** Ja nevarat atrast AiMesh mezglpunktu, lūdzu, dodieties uz TROUBLE SHOOTING (KLŪMJU NOVĒRŠANA).

4 Kad pabeigta sinhronizācija, parādās paziņojums.

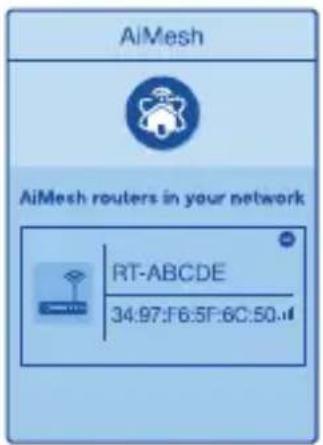

5 Apsveicam! Jūs redzēsiet zemāk paradīto attēlu, ja AiMesh mezglpunkts ir veiksmīgi pievienots AiMesh tīklam.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50.i

[Lietotne] Piesakieties esošajā maršrutētājā, izmantojot ASUS maršrutētāja lietotni, un izvēlieties “Add AiMesh Node” (Pievienot AiMesh mezglu), lai pabeigtu iestatīšanu.

ASUS Maršrutētāja Lietotne

Lejupielādējiet bezmaksas ASUS maršrutētāja lietotni, lai iestatītu un pārvaldītu maršrutētāju(-s).

ASUS Router

Ja AiMesh maršrutētājs nevar atrast tuvumā nevienu AiMesh mezglpunktu vai sinhronizācija neizdevās, lūdzu, pārbaudiet tālāk norādīto un mēģiniet vēlreiz.

a Novietojiet AiMesh mezglpunktu tuvāk AiMesh maršrutētājam ideālā variantā. Nodrošiniet, lai tas būtu 3 metru attālumā.
b AiMesh mezglpunkts ir ieslēgts.

Pārvietošana

LABĀKĀ VEIKTSPĒJA

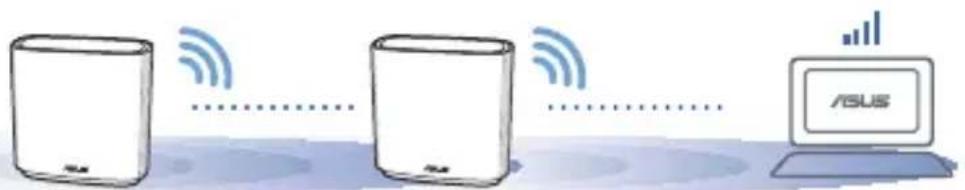

Novietojiet AiMesh maršrutētāju un mezglpunktu vislabākajā vietā.

PIEZIMES: Lai samazinātu traucējumus, novietojiet maršrutētājus tālāk no tādām ierīcēm, kā mobilajiem tālruņiem, Bluetooth ierīcēm un mikroviņu krāsnīm.

Mēs iesakām novietot maršrutētājus neaizsegtā un plašā vietā.

ZenWiFi AC LED indikācijas

Nepārtraukti balts: labs signāls

Nepārtraukti dzeltens: vājš signāls

Nepārtraukti sarkans: nav signāla

BUJ BIEŽI UZDOTIE JAUTĀJUMI

J1: Vai AiMesh maršrutētājs atbalsta Access Point (Piekļuves punkta) režīmu?

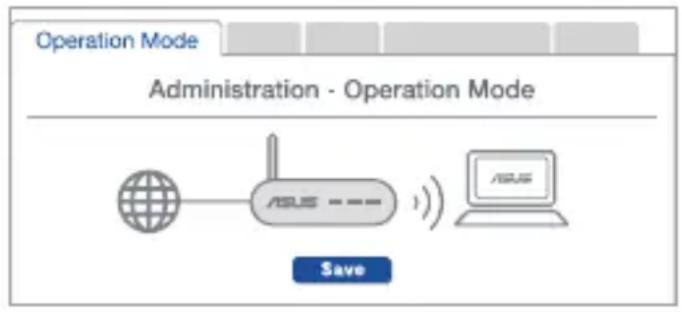

Atbilde.: Jā. Jūs varat izvēlēties iestatīt AiMesh maršrutētāju vai nu maršrutētāja, vai ari piekļuves punkta režīmā. Lūdzu, dodieties uz tīmekļa grafisko lietotāja saskarni (http://router.asus.com), pēc tam uz lapu Administration (Administrācija) > Operation Mode (Lietošanas režīms).

J2: Vai es varu iestatīt AiMesh savienojumu ar vadiem (Ethernet atvilces maršrutēšana)?

Atbilde.: Jā. AiMesh sistēma atbalsta kā bezvadu, tā arī vadu savienojumu starp AiMesh maršrutētāju un mezglpunktu, lai maksimāli palielinātu caurlaidspēju un stabilitāti. AiMesh analizē bezvadu signāla stiprumu katrai pieejamai frekvenču joslai un tad automātiski nosaka, kas vislabāk kalpos par maršrutētāju savienojuma pamattīklu - bezvadu vai vadu savienojums.

1 Izpildiet iestatīšanas soļus, lai vispirms izveidotu WiFi savienojumu starp AiMesh maršrutētāju un mezglpunktu.

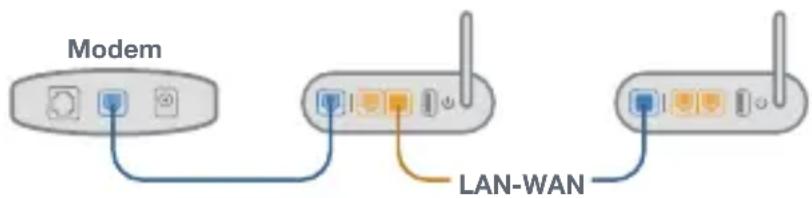

2 Novietojiet mezglpunktu ideālās vietās labākam pārklājumam. Savienojiet ar Ethernet kabeli AiMesh maršrutētāja LAN pieslēgvietu un AiMesh mezglpunkta WAN pieslēgvietu.

Modem LAN-WAN

3 AiMesh sistēma automātiski atlasīs vislabāko celu datu pārsūtišanai: vadu vai bezvadu.

Maskinvareforklaringer

1 Koble adapteren til likestrøminngangen, og trykk strømbryteren.
2 Strøm-LED-lampen lyser när maskinvaren er klar.

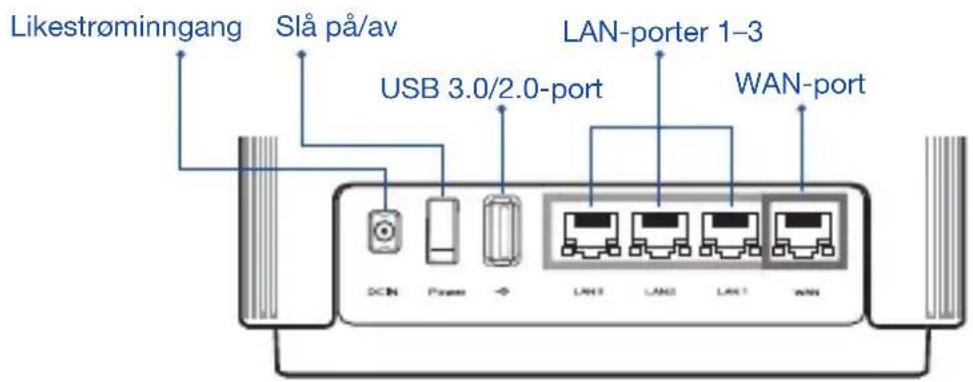

Oversikt over ZenWiFi AC

Likestrøminngang Slå på/av USB 3.0/2.0-port LAN-porter 1-3 WAN-port

WAN-port

Bruk en nettverkskabel til å koble det modemet til denne porten.

LAN-porter 1-3

Vienkāršots ES paziņojums par atbilstību

Ar šo ASUSTek Computer Inc. paziņo, ka šī ierīce atbilst Direktīvas Nr. 2014/53/ES būtiskām prasībām un citiem attiecīgiem noteikumiem. Pilns ES atbilstības paziņojuma teksts ir pieejams šeit: https://www.asus.com/support.

Atbilstības paziņojums ekodizaina Direktīvai Nr. 2009/125/EK

Veikta ekodizaina prasību pārbaude saskaņā ar Komisijas Regulu (EK) Nr. 1275/2008 un Komisijas Regulu (ES) Nr. 801/2013. Ja ierīce ir tīkla gaidstāves režīmā, tās I/O (ievade/izvade) un tīkla interfeiss ir miega režīmā un var nedarboties pareizi. Lai aktivizētu ierīci, nospiediet pogu Wi-Fi on/off (Wi-Fi ieslēgts/izslēgts), LED on/off (LED ieslēgts/izslēgts), reset (atiestatīt) vai WPS.

Šī ierīce atbilst ES radiācijas iedarbības ierobežojumiem, kas noteikti videi, kur šī iedarbība netiek kontrolēta. Šī ierīce ir jāuzstāda un jādarbina, ievērojot minimālo attālumu 20 cm starp radiatoru un kermani.

Visi darbības režīmi:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80)

Frekvence, režims un maksimālā pārraidītā jauda ES ir norādīta tālāk.

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

Šī ierīce, darbojoties no 5150 MHz līdz 5350 MHz frekvences diapazonā, paredzēta tikai lietošanai iekštelpās.

Adapterim ir jābūt novietotam ierīces tuvumā un viegli pieejamam.

Drošības paziņojumi

- Lietojiet šo ierīci tikai vietās, kur apkārtējā temperatūra ir no 0°C (32°F) līdz 40°C (104°F).

- Skatiet strāvas parametru uzlīmi ierīces apakšā un pārliecinieties, lai strāvas adapteris atbilstu parametriem.

- NENOVIETOT uz nelīdzenas un nestabilas darba virsmas. Vērsieties tehniskās palīdzības dienestā, ja ir bojāts ārējais ietvars.

- NENOVETOT vai nemest priekšmetus uz virsmas un neievietot ierīcē nekādus svešķermenus.

- NEPAKŁAUT škidrumu, lietus vai mitruma ietekmei vai nelietot to tuvumā. NELIETOT modemu negaisa laikā.

- NEAPKLÄT ierīces ventilācijas atveres, lai sistēma nepārkarstu.

- NELIETOT bojātus strāvas vadus, papildierīces vai citas ārējās ierīces.

- Ja adapteris ir bojāts, neveiciet tā remontu pats. Sazinieties ar kvalificētu speciālistu vai savu pārdevēju.

- Lai novērstu elektriskās strāvas trieciena risku, atvienojiet strāvas kabeli no strāvas kontaktligzdas pirms sistēmas pārvietošanas.
