GEBRUIKSAANWIJZING ZenWiFi AC CT8 ASUS

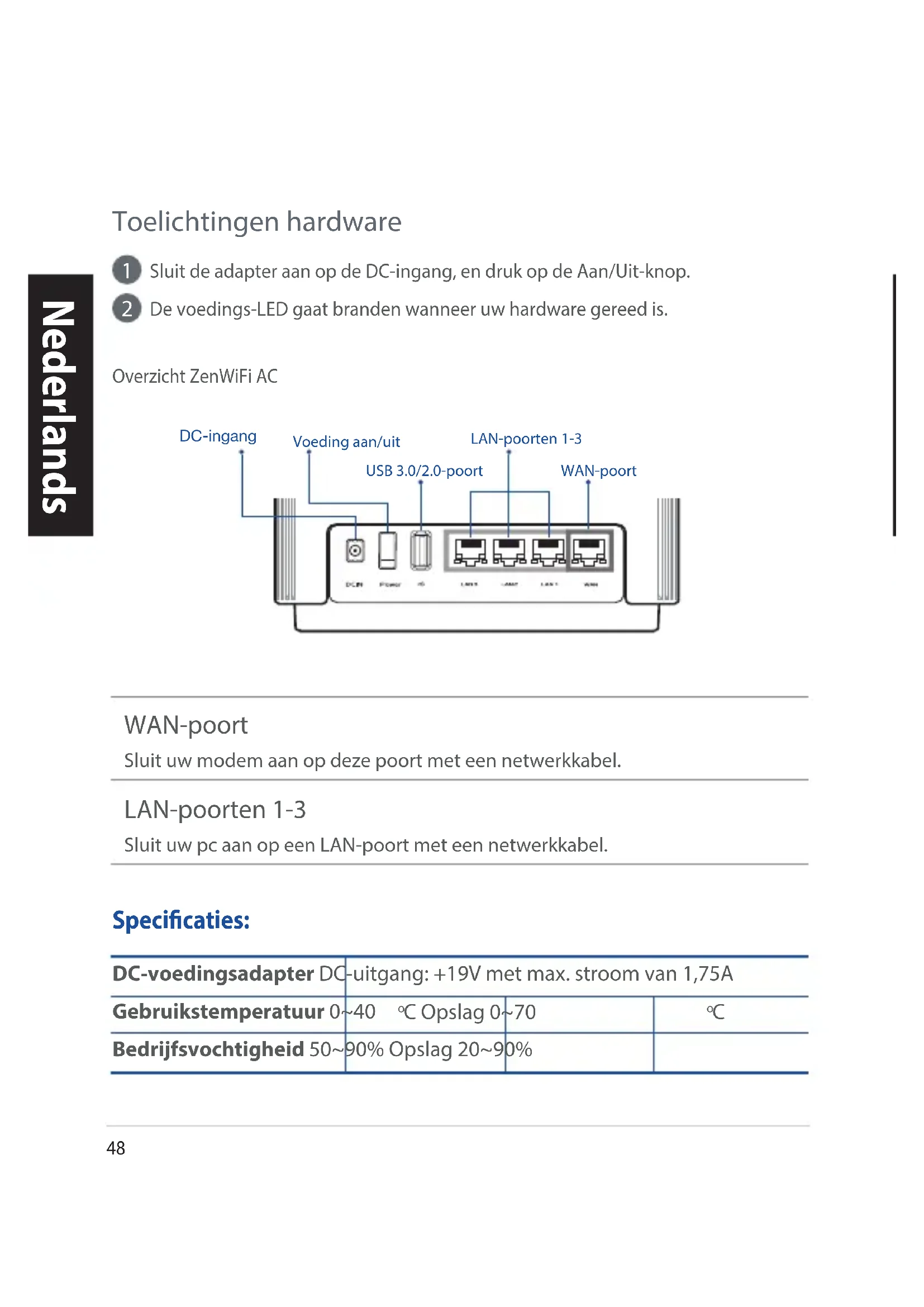

Toelichtingen hardware

1 Sluit de adapter aan op de DC-ingang, en druk op de Aan/Uit-knop.
2 De voedings-LED gaat branden wanneer uw hardware gereed is.

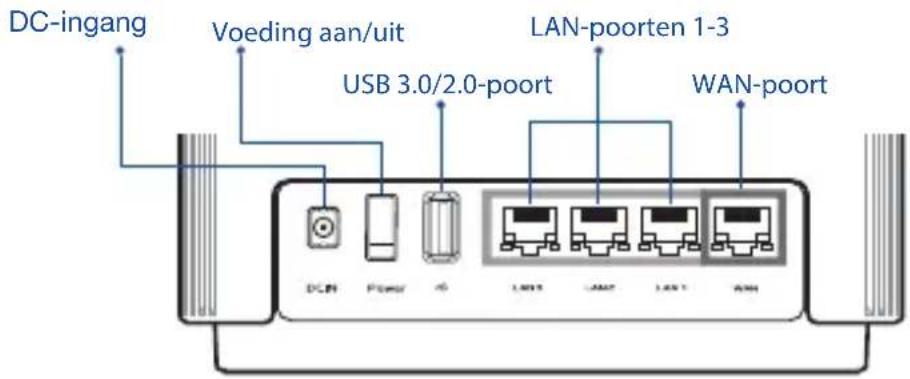

Overzicht ZenWiFi AC

DC-ingang Voeding aan/uit USB 3.0/2.0-poort LAN-poorten 1-3 WAN-poort

WAN-poort

Sluit uw modem aan op deze poort met een netwerkkabel.

LAN-poorten 1-3

Sluit uw pc aan op een LAN-poort met een netwerkkabel.

Specifications:

DC-voedingsadapter DC	uitgang: +19V met max. stroom van 1,75A
Gebruikstemperatuur 0~40 °C Opslag 0~70			°C
Bedrijfsvochtigheid 50~90% Opslag 20~90%

Voor De Instelling

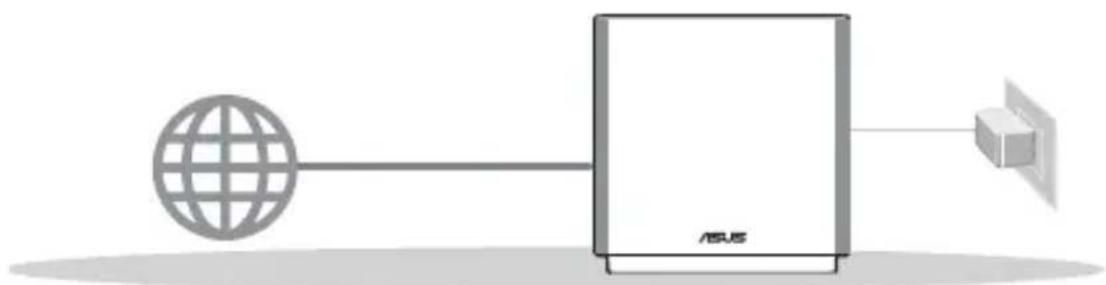

01 Bezig met instellen van een onafhankelijke router

1 Ga naar STAPPEN INSTELLING EEN ROUTER.

Instelling Een Router

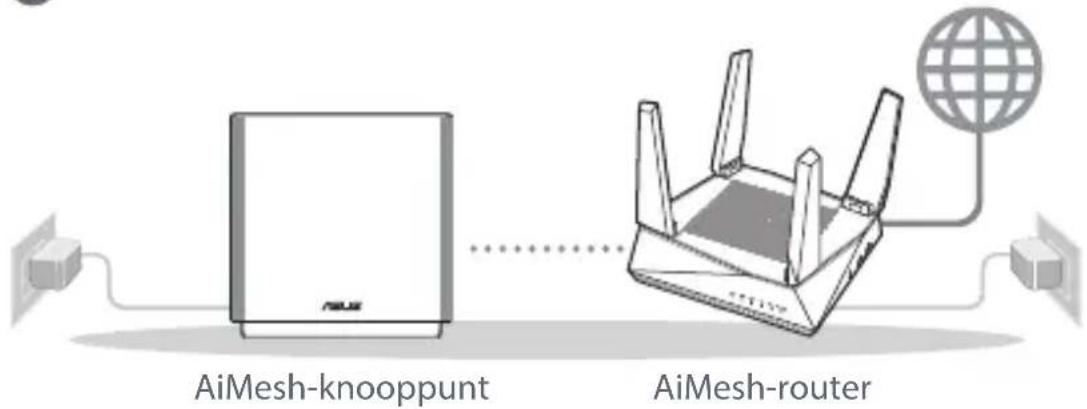

02 Het instellen van een AiMesh-wifisysteem voorbereiden

1 Maak twee of meer ASUS-routers klaar die AiMesh ondersteunen.
2 Wijs één toe als AiMesh-router en een andere als AiMesh-knooppunt.
** Als u meerdere AiMesh-routers hebt, raden wij u aan de router met de hoogste specificaties te gebruiken als uw AiMesh-router en de andere als AiMesh-knooppunten.

3 Ga naar STAPPEN INSTELLING AiMesh.

Stappen Instelling AiMesh

Stappen Instelling Een Router

01 Uw modem voorbereiden

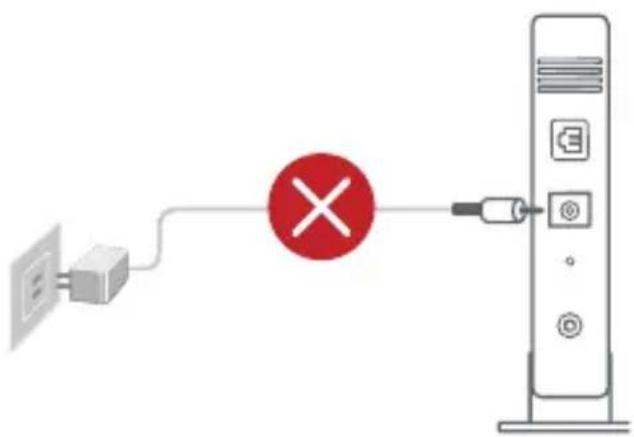

1 Koppel de voedingskabel/DSL-modem los. Als er een back-upbatterij in het apparaat zit, moet u deze verwijderen. 1

1 Lals u DSL voor internet gebruikt, zult u uw gebruikersnaam/wachtwoord van uw internetprovider nodig hebben om de router correct te configureren.

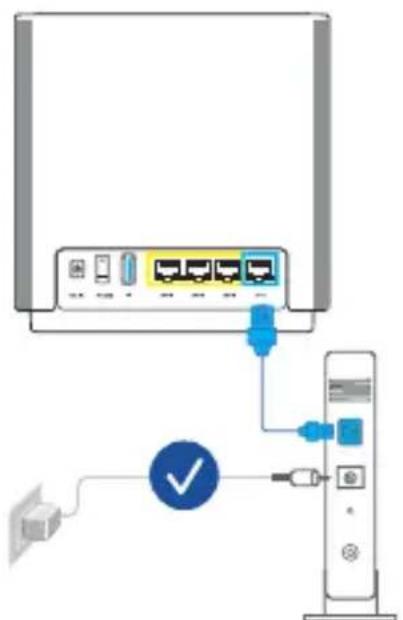

2 Sluit uw modem aan op de router met de meegeleverde netwerkkabel.
3 Schakel de modem in. Sluit de modem aan op het stopcontact en schakel deze in.

4 Controleer of de LED van de kabel/DSL-modem oplicht om zeker te zijn dat de verbinding actief is.

02 Uw apparaat aansluiten

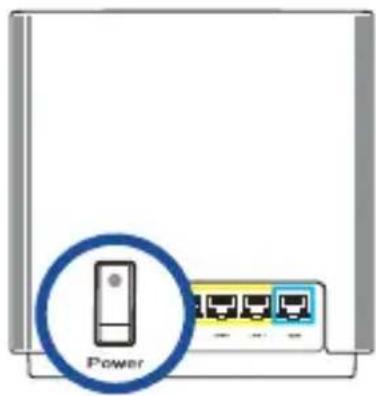

1 Schakel de router in.
Sluit aan op de netvoeding en druk op de Aan/uit-knop aan de achterzijde van uw computer.
2 Controleer of de LED stabiel blauw wordt om aan te geven dat de hardwareverbinding klaar is voor de instelling.
3 [Web] Sluit uw pc aan op de router met een extra netwerkkabel.

[App] U kunt ook een telefoon of pad gebruiken om de instelling van de ASUS Router-app te voltooien.

Power

03 Aanmelden en verbinden

1 [Web] Open een webbrowser.

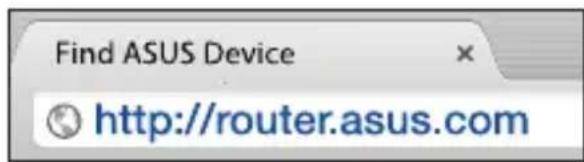

U wordt omgeleid naar de ASUS Setup Wizard (Wizard ASUS-instelling). Indien niet, navigeert u naar http://router.asus.com.

Find ASUS Device http://router.asus.com

[App] Start de app ASUS Router en volg de instructies om de instelling te voltooien.

STAPPEN INSTELLING AiMesh

01 Voorbereiden

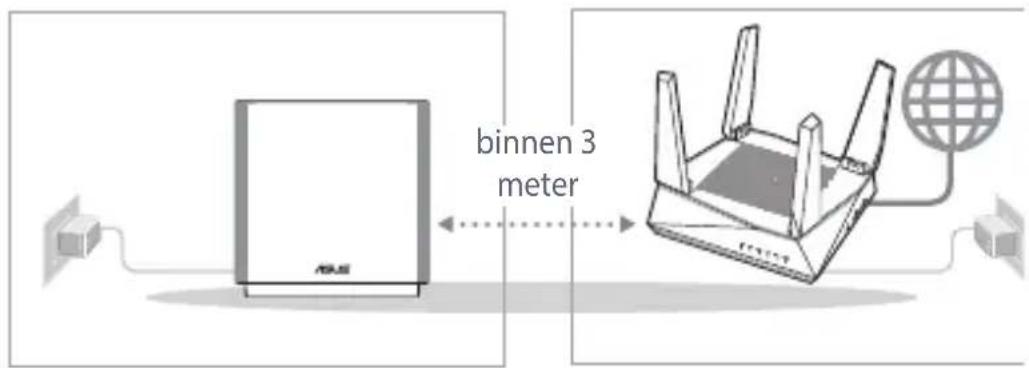

Plaats uw AiMesh-router en knooppunt binnen 3 meter van elkaar tijdens het installatieproces.

binnen 3 meter

AiMesh-knooppunt AiMesh-router

02 AiMesh-knooppunt

Houd de voeding ingeschakeld en stand-by voor de AiMesh-systeeminstellingen.

AiMesh-router03

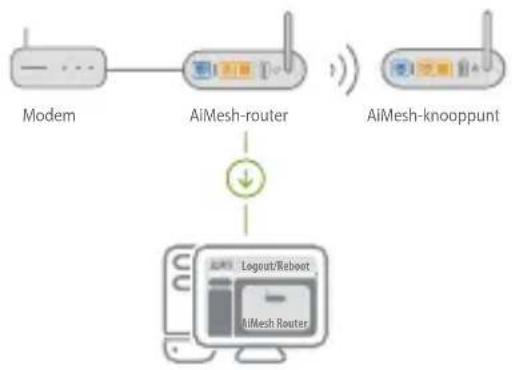

[Web] RaadpleegSTAPPEN INSTELLING EEN ROUTER om uw AiMesh-router te verbinden met uw pc en modem en meld dan aan bij de web-GUI.


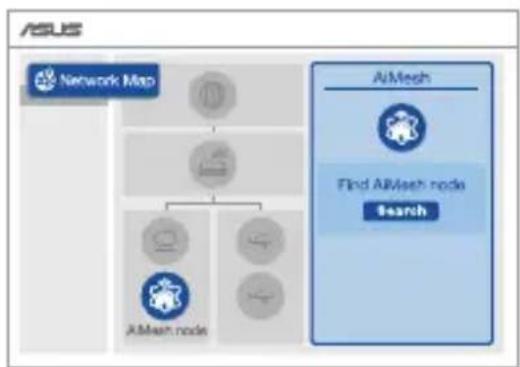

2 Ga naar de pagina Network Map (Netwerkkaart), klik op het AiMesh-pictogram en zoek dan voor uw uitgebreid AiMesh-knooppunt.

3 Klik op Search (Zoeken), dit zal automatisch zoeken naar uw AiMesh-knoppunt in de buurt. Wanneer het AiMesh-knooppunt op deze pagina verschijnt, klikt u erop om het toe te voegen in het AiMesh-systeem.

** Als u geen AiMesh-knooppunt kunt vinden, ga dan naar PROBLEMEN OPLOSSEN.

AiMesh Find AiMesh RT-ABCCOE 34:97/F85F80:50.4 Cannot find any router?

AiMesh Find AiMesh 2% RT-ABCDE 34:97:F8:5F:6C:50 ▲ Cannot find any router?

4 Een bericht verschijnt wanneer de synchronisatie is voltooid.

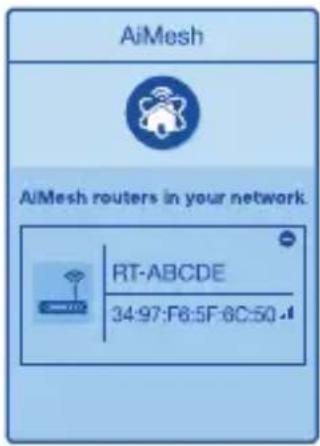

5 Gefeliciteerd! U zult merken dat de onderstaande pagina's verschijnen wanneer een AiMesh-knooppunt is toegevoegd aan het AiMesh-netwerk.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F8:5F:6C:50.1

[App] Meld aan bij uw bestaande router via de ASUS Router-app en kies "AiMesh-knooppunt toevoegen" om de instelling te voltooien.

ASUS ROUTER-APP

Download gratis de ASUS Router-APP voor het configureren en beheren van uw router(s).

ASUS Router

Als uw AiMesh-router geen AiMesh-knooppunt in de buurt kan vinden of als de synchronisatie mislukt, controleer dan het volgende en probeer het opnieuw.

a Zet uw AiMesh-knooppunt idealiter dichter bij de AiMesh-router. Zorg ervoor dat het zich binnen 3 meter bevindt.
b Uw AiMesh-knooppunt is ingeschakeld.

Verplaatsing

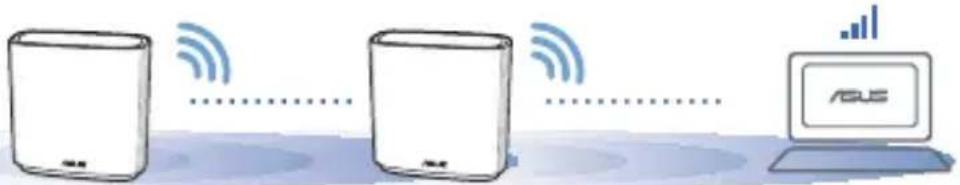

DE BESTE PRESTATIE

Plaats de AiMesh-router en -knooppunt op de beste plek.

OPMERKINGEN: Voor het minimaliseren van interferentie, moet u de routers weg houden van apparaten zoals draadloze telefoons, Bluetooth-apparaten en magnetrons.

Wij raden u aan om de routers op een open en ruime locatie te plaatsen.

ZenWiFi AC LED-indications

Constant wit: Goed signaal

Constant geel: Zwak signaal

Constant rood: Geen signaal

FAQ VEELGESTELDE VRAGEN

V1: Biedt de AiMesh-router ondersteuning voor de modus Toegangspunt?

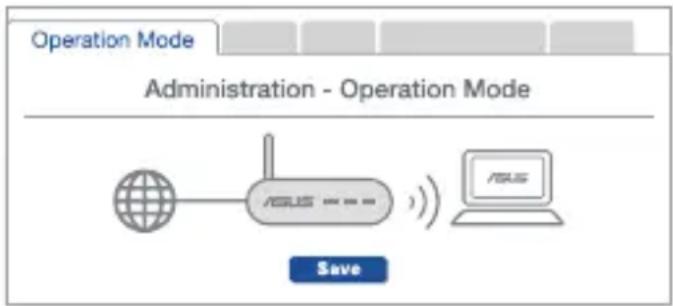

A: Ja. U kunt ervoor kiezen om de AiMesh-router in te stellen als routermodus of toegangspuntmodus. Ga naar de online GUI (http://router.asus.com), en ga naar de pagina Administration (Beheer) > Operation Mode (Bedieningsmodus).
    note right of A "Administration - Operation Mode"
    note right of C "Save"

V2: Kan ik een bekabelde verbinding instellen tussen AiMesh-routers (Ethernet-backhaul)?

A:Ja. het AiMesh-systeem ondersteunt zowel draadloze als bekabelde verbinding tussen de AiMesh-router en het knooppunt om de doorvoer en stabiliteit te maximaliseren. AiMesh analyseert de sterkte van het draadloos signaal voor elke beschikbare frequentieband en bepaalt vervolgens automatisch of een draadloze of vast verbinding de beste is om dienst te doen als verbindingsbackbone tussen routers.

1 Volg eerst de installatiestappen om een verbinding te maken tussen de AiMesh-router en het knooppunt via WiFi.

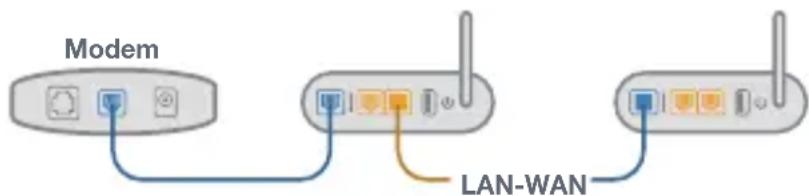

2 Plaats het knooppunt op de ideale locaties voor de beste dekking. Plaats een ethernetkabel van de LAN-poort van de AiMesh-router naar de WAN-poort van het AiMesh-knooppunt.

Modem LAN-WAN

3 Het AiMesh-systeem zal automatisch het beste pad kiezen voor de gegevensoverdracht, bekabeld of draadloos.

Vereenvoudigde EU-conformiteitsverklaring

ASUSTek Computer Inc. verklaart dat dit apparaat in overeenstemming is met de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU. Volledige tekst EU-conformiteitsverklaring is beschikbaar op https://www.asus.com/support.

Conformiteitsverklaring voor Ecodesign Richtlijn 2009/125/EG

Testen van vereisten van ecodesign overeenkomstig (EG) nr. 1275/2008 en (EU) nr. 801/2013 zijn uitgevoerd. Wanneer het apparaat in de modus Stand-by in netwerk staat, staan de I/O en netwerkinterface in de slaapstand en werken wellicht niet goed. Om het apparaat uit de slaapstand te halen, drukt u op de knop Wi-Fi aan/uit, LED aan/uit, reset of WPS.

Deze apparatuur voldoet aan EU-limieten voor blootstelling aan straling als uiteengezet voor een onbeheerste omgeving. Deze apparatuur moet worden geïnstalleerd en bediend met een minimumafstand van 20 cm tussen de radiator en uw lichaam.

Alle bedrijfsmodi:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

De frequentie, modus en het afgegeven maximumvermogen in de EU wordt hieronder vermeld:

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

Het apparaat is beperkt tot alleen binnengebruik bij werking in het frequentiebereik van 5150 tot 5350 MHz.

De adapter moet zich in de buurt van het apparaat bevinden en moet gemakkelijk toegankelijk zijn.

Veiligheidsinformatie

• Gebruik dit product in omgevingen met omgevingstemperaturen tussen 0^ (32°F) en 40^ (104°F).
• Raadpleeg het typeplaatje op de onderkant van uw product en controleer of uw voedingsadapter voldoet aan dit type.
• NIET op onegale of instabiele werkoppervlakken plaatsen. Als de behuizing beschadigd is geraakt, dient u hulp bij onderhoud hulp te zoeken.
• Plaats of laat GEEN objecten vallen bovenop het product en schuif geen vreemde objecten in het product.
• NIET in de buurt van vloeistoffen, regen of vocht blootstellen of gebruiken. NIET de modem tijdens onweer gebruiken.
• Dek de uitlaatopeningen van het product NIET AF zodat het systeem niet oververhit raakt.
• NIET de ventilatieopeningen van de Desktop PC afdekken, om oververhitting van het systeem te voorkomen.
• Als de netvoeding is beschadigd, mag u niet proberen het zelf te repareren. Neem contact op met een bevoegde servicemonteur of uw handelaar.
• Verwijder, voordat u het systeem verplaatst, de stroomkabel uit de contactdoos om elektrische schok te vermijden.
