KÄYTTÖOHJE ZenWiFi AC CT8 ASUS

Paigutage AiMeshi ruuter ja sölm parimasse kohta.

Kas AiMeshi ruuter toetab pääsupunktirežiimi?

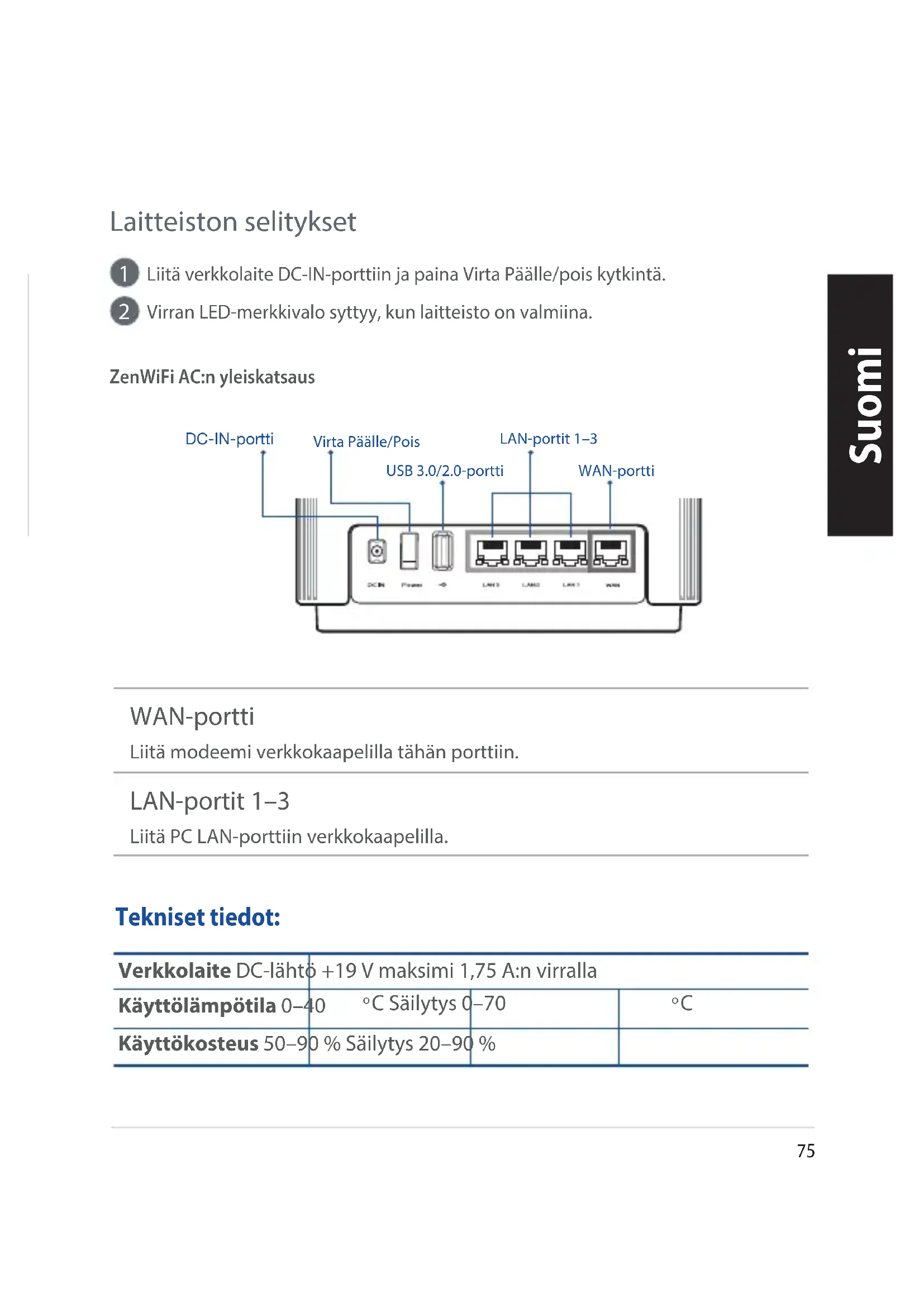

Laitteiston selitykset

1 Liitä verkkolaite DC-IN-porttiin ja paina Virta Päälle/pois kytkintä.
2 Virran LED-merkkivalo syttyy, kun laitteisto on valmiina.

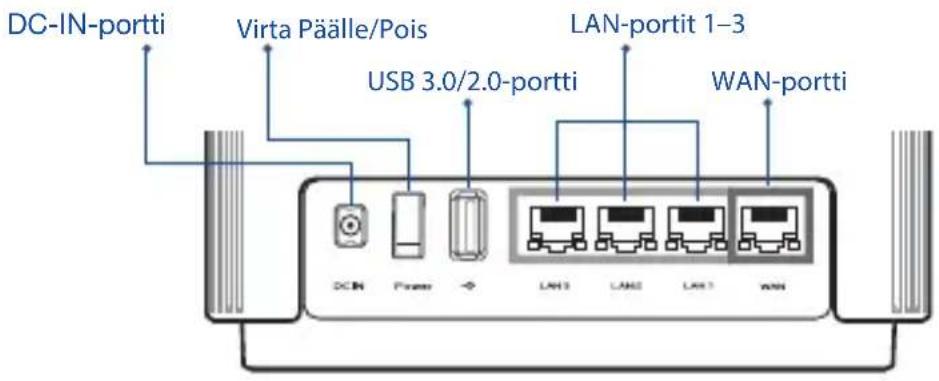

ZenWiFi AC:n yleiskatsaus

DC-IN-portti Virta Päälle/Pois USB 3.0/2.0-portti LAN-portit 1-3 WAN-portti

WAN-portti

Liitä modeemi verkkokaapelilla tähän porttiin.

LAN-portit 1–3

Liitä PC LAN-porttiin verkkokaapelilla.

Tekniset tiedot:

Verkkolaite DC-lähtö +19 V maksimi 1,75 A:n virralla
Käyttölämpötila 0–40 °C Säilytys 0–70			°C
Käyttökosteus 50–90 % Säilytys 20–90 %

Ennen Asettamista

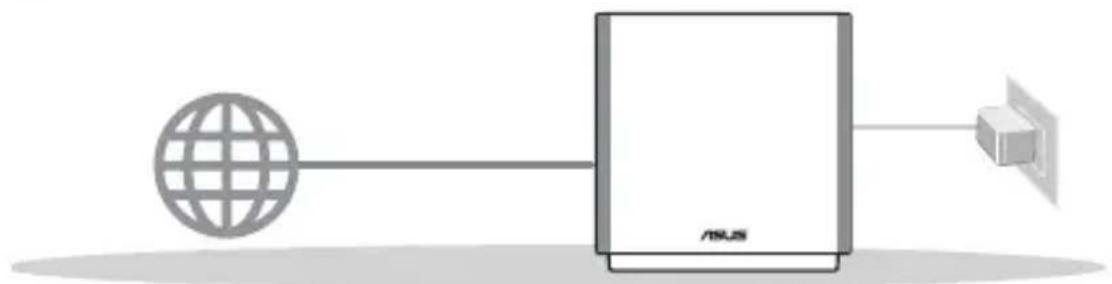

01 Valmistautuminen itsenäisen reitittimen asettamiseen

1 Siirry kohtaan YHDEN REITITTIMEN ASETUSOHJEET.

Yhden Reitittimen Asetus

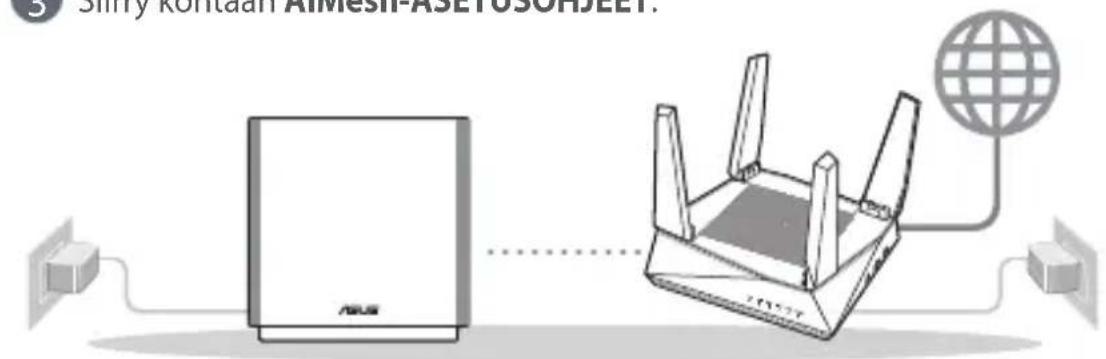

02 AiMesh WiFi -järjestelmän asetuksen valmistelu

1 Valmistele kaksi tai useita ASUS-reitintä, jotka tukevat AiMeshiä.
2 Määritä toinen AiMesh-reitittimeksi ja toinen AiMesh-solmuksi.

** Jos sinulla on useita AiMesh-reitittimiä, on suositeltavaa käyttää AiMesh-reitittimenä reitintä, jolla on korkeimmat tekniset tiedot ja muita AiMesh-solmuina.

3 Siirry kohtaan AiMesh-ASETUSOHJEET.

Simy Konduan AIMESI-ASETOSCHJLLY.

AiMesh-solmu AiMesh-reititin
AiMesh-Asetusohjeet

Yhden Reitittimen Asetusohjeet

1 Irrota virtakaapeli/DSL-modeemi. Jos sillä on akkuvarmistus, irrota akku.

1 Jos käytät internet-yhteyteen DSL:ää, tarvitset käyttäjätunnuksen/salasanan internet-palveluntarjoajaltasi (ISP) määrittääksesi reitittimen oikein.

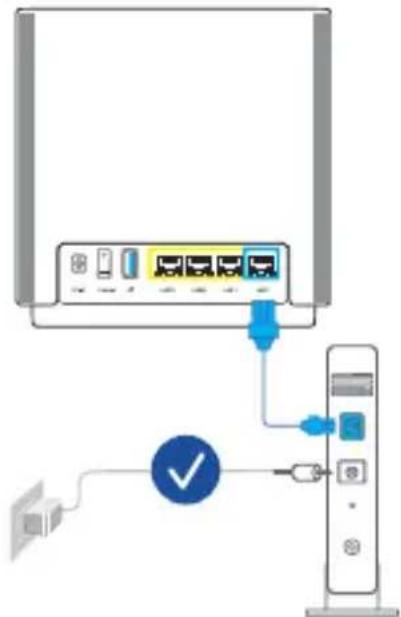

2 Liitä modeemi reitittimeen toimitukseen kuuluvalla verkkokaapelilla.
3 Kytke modeemin virta päälle. Liitä modeemi virtalähteeseen ja käynnistä se.

4 Tarkista kaapelin/DSL-modeemin LED-valot varmistaaksesi, että yhteys on aktiivinen.

1 Käynnistä modeemi.

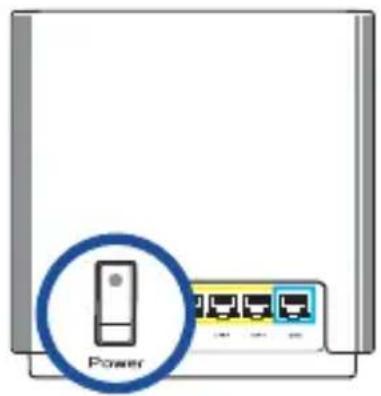

Liitä reititin pistorasiaan ja paina laitteen takana olevaa Virta Päälle/Pois-kytkintä.
2 Tarkista, että LED-valo palaa tasaisesti sinisenä ilmaisten, että laitteistoyhteys on valmis asetettavaksi.
3 [Web] Liitä PC-tietokone reitittimeen lisäverkkokaapelilla.

[Sovellus] Tai voit käyttää puhelinta tai padia asetuksen suorittamiseksi loppuun ASUS-reititinsovelluksen kautta.

Power

03 Kirjaudu sisään ja yhdistä

1 [Web] Avaa verkkoselain.

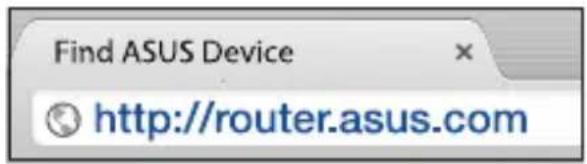

Sinut ohjataan uudelleen ASUS-ohjattuun asetukseen. Jos ei, navigoi osoitteeseen http://router.asus.com.

Find ASUS Device http://router.asus.com

[Sovellus] Käynnistä ASUS-reititinsovellus ja suorita asetus loppuun ohjeiden mukaisesti.

AiMesh-Asetusohjeet

Valmistele01

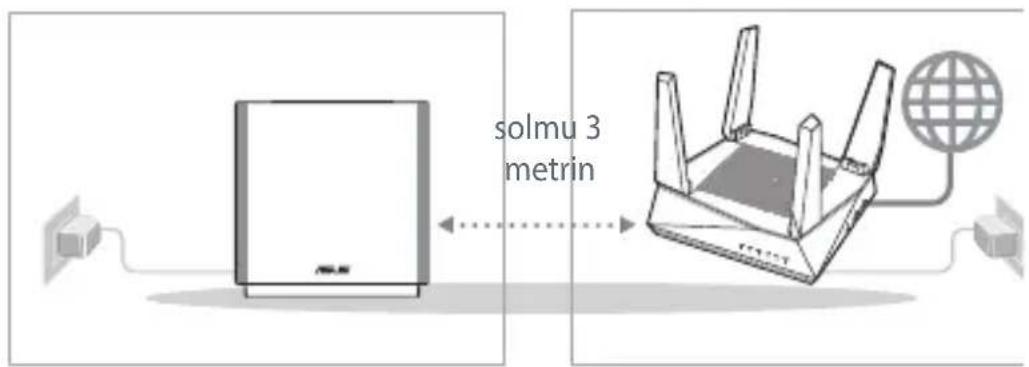

Sijoita AiMesh-reititin ja solmu 3 metrin etäisyydelle toisistaan asetusprosessin aikana.

solmu 3 metrin

AiMesh-solmu AiMesh-reititin

AiMesh-solmu02

Pidä virta päällä ja ja valmiustilassa AiMesh-järjestelmääsetuksia varten.

03 AiMesh-reititin

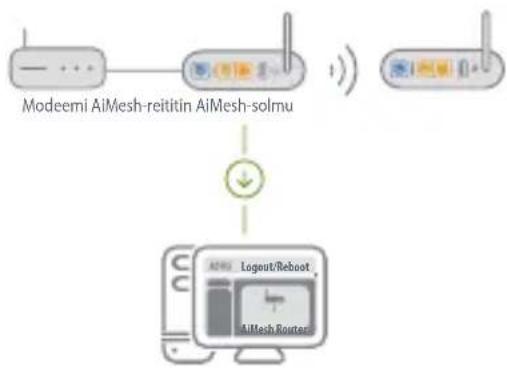

[Web] 1 KatsoYHDEN REITITTIMEN ASETUSOHJEET liittääksesi AiMesh- reitittimen PC-tietokoneeseen ja modeemiin ja kirjaudu sitten sisään graafiseen web-käyttöliittymään.


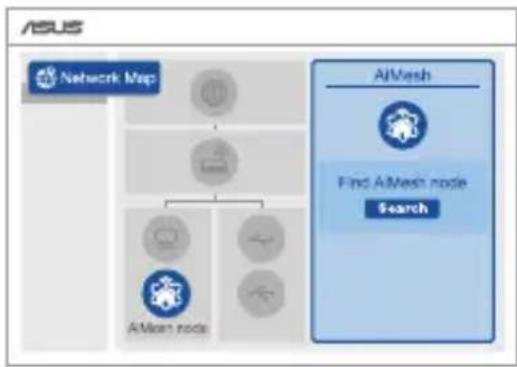

2 Siirry Verkkokarttasivulle, napsauta AiMesh-kuvaketta ja etsi sitten laajentuva AiMesh-solmusi.


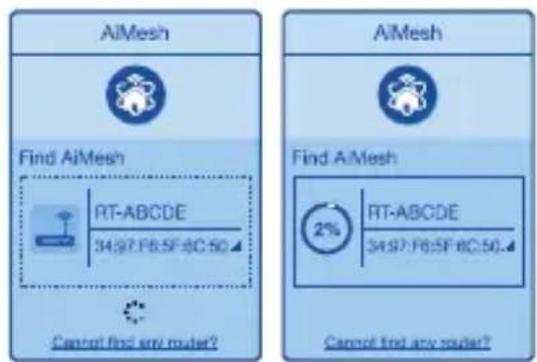

3 Napsauta Search (Etsi), se hakee sinulle automattisesti lähellä olevan AiMesh-solmun. Kun AiMesh-solmu näkyy tällä sivulla, napsauta sitä lisätäksesi sen AiMesh-järjestelmään.

** Jollet löydä yhtään AiMesh-solmua, siirry kohtaan VIANETSINTÄ.

AiMesh Find AiMesh RT-ABCDE 34.97 F6.5F 8C 50.4 Cannot find any router? AiMesh Find AiMesh 2% RT-ABCDE 34.97 F6.5F 8C 50.4 Cannot find any router?

4 Viesti tulee näkyviin, kun synkronointi on valmis.

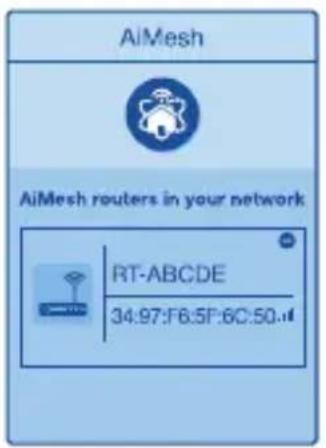

5 Onnittelut! Voit havaita seuraavien sivujen tulevan näkyviin, kun AiMesh-solmun lisääminen AiMesh-verkoon on onnistunut.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50.i

[Sovellus] Kirjaudu sisään olemassa olevaan reitittimeen ASUS-reititinsovelluksella ja valitse "Lisää AiMesh-solmu" suorittaaksesi asetuksen loppuun.

ASUS-Reitinsovellus

Lataa ilmainen ASUS-reititinsovellus asettaaksesi ja hallitaksesi reitittimiäsi.

ASUS Router

Jos AiMesh-reititin ei löydä läheltä yhtään AiMesh-solmua tai synkronointi epäonnistuu, tarkista seuraava ja yritä uudelleen.

a Siirrä AiMesh-solmu lähemmäs AiMesh-reitintä ideaalisesti. Varmista, että laitteiden välimatka on 3 metriä.
b AiMesh-solmusi on käynnistetty.

Uudelleensijoittaminen

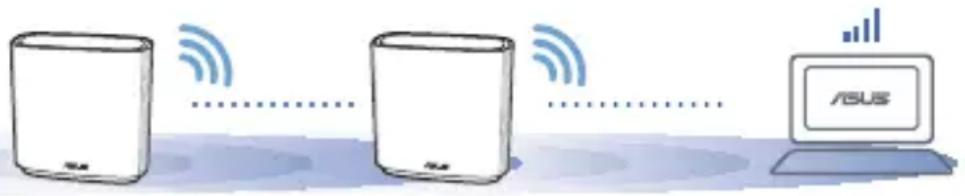

PARAS SUORITUSKYKY

Sijoita AiMesh-reititin ja solmu parhaaseen paikkaan.

HUOMAUTUKSIA: Minimoidaksesi häiriöt, pidä reitittimet loitolla laitteista, kuten langattomat puhelimet, Bluetooth-laitteet ja mikroaaltouunit.

On suositeltavaa asettaa reitittimet avoimeen tai tilavaan paikkaan.

ZenWiFi AC:n LED-merkkivalot

Tasainen valkoinen: Hyvä signaali

Tasainen keltainen: Heikko signaali

Tasainen punainen: Ei signaalia

USEIN KYSYTTYÄ

USEIN KYSTTYJÄ KYSYMYKSIÄ

K1: Tukeeko AiMesh-reititin Tukiasema-tilaa?

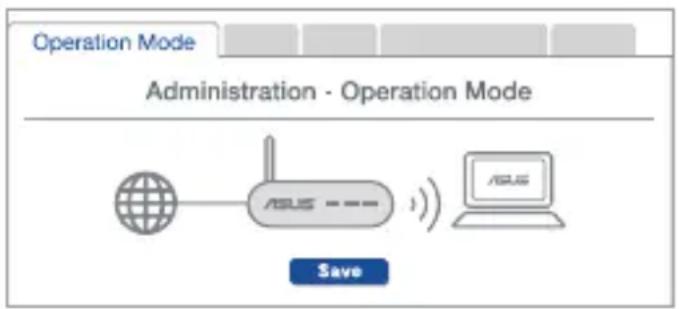

V: Kyllä. Voit valita AiMesh-reitittimen asettamisen reitintilaan tai tukiasematilaan. Siirry graafiseen web-käyttöliittymään (http://router.asus.com) ja siirry sivulle Administration (Hallinta) > Operation Mode (Käyttötila).

K2: Voinko asettaa langallisen yhteyden AiMesh-reitittimien välille (Ethernet-runkoliityntä)?

V: Kyllä. AiMesh-järjestelmä tukee sekä langatonta että langallista yhteyttä AiMesh-reitittimen ja solmun välillä läpimenon ja vakauden maksimoimiseksi. AiMesh analysoi langattoman signaalin voimakkuuden kullekin käytettävissä olevalle taajuuskaistalle ja määrittää sitten automaattisesti kumpi palvelee paremmin, langallinen vai langaton, reitittimien välisen yhteyden selkärankana.

1 Muodosta ensin yhteys AiMesh-reitittimen ja solmun välillä WiFi-verkolla toimimalla asetusohjeiden mukaisesti.

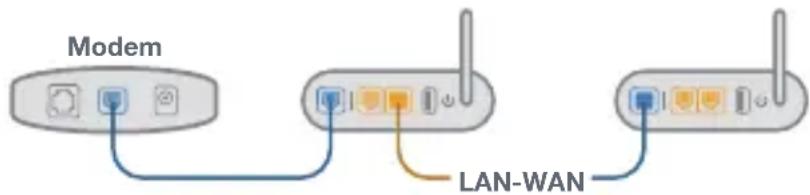

2 Sijoita solmu ihanteelliseen sijaintiin parhaan peiton saamiseksi. Vie Ethernet-kaapeli AiMesh-reitittimen LAN-portista AiMesh-solmun WAN-porttiin.

Modem LAN-WAN

3 AiMesh-järjestelmä valitsee automaattisesti parhaan polun datan lähetykselle, joko langallisesti tai langattomasti.

Hardware-Übersicht

Yksinkertaistettu EU-vaatimustenmukaisuusvakuutus

ASUSTek Computer Inc. vakuuttaa täten, että tämä laite on 2014/53/EU-direktiivin olennaisten vaatimusten ja muiden asiaan kuuluvien lisäysten mukainen. Koko EU-vaatimustenmukaisuusvakuutuksen teksti on nähtävissä osoitteessa https://www.asus.com/support.

Ekologisen suunnittelun direktiivin 2009/125/EY-vaatimustenmukaisuusvakuutus

Testaus (EY) N:o 1275/2008:n ja (EU) N:o 801/2013:n mukaisista ekologisista suunnitteluvaatimuksista on suoritettu. Kun laite on verkossa valmiustilassa, sen I/O- ja verkkoliittymä ovat lepotilassa eivätkä ne ehkä toimi oikein. Herättääksesi laitteen, paina Wi-Fi päälle/pois -, LED päälle/pois -, nollaa- tai WPS-painiketta.

Tämä laite täyttää EU-säteilyrajoitukset, jotka on asetettu hallitsemattomaan ympäristöön. Tämä laitteisto tulee asentaa ja sitä tulee käyttää siten, että säteilijän ja kehosi välinen etäisyys on vähintään 20 cm.

Kaikki käyttötilat:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Taajuus, tila maksimi lähetetty teho EU:ssa on listattu alla:

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

Tämän laitteen käyttö on rajoitettu sisätiloihin 5 150 - 5 350 MHz:in-taajuusalueella.

Verkkolaite tulee liittää lähelle laitetta helposti tavoitettavissa olevaan paikkaan.

Turvallisuustietoja

• Käytä tätä tuotetta ympäristöissä, joissa ympäristölämpötila on välillä 0°C (32°F) ja 40°C (104°F).
• Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaako verkkolaite tätä nimellisarvoa.
• ÄLÄ aseta epätasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.
• ÄLÄ aseta tai pudota esineitä laitteen päälle äläkä anna minkään vieraiden esineiden joutua tuotteen sisään.
• ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.
• ÄLÄ peitä tuotteen tuuletusaukkoja estääksesi tuotteen ylikuumenemisen.
• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.
• Jos virtalähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkilöön tai jälleenmyyjääsi.
• Estääksesi sähköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista.
