KASUTUSJUHEND ZenWiFi AC CT8 ASUS

Selgitused riistvara kohta

1 Ühendage adapter DC-IN porti ja vajutage toitenuppu Sees/Väljas.
2 Toite LED indikaator süttib, kui riistvara on valmis.

ZenWiFi AC ülevaade

Toide Sees/VäljasDC-INA Noptordid 1-3 USB 3.0/2.0 port WAN port

WAN port

Ühendage modem sellesse porti, kasutades vörgukaablit.

LAN pordid 1–3

Ühendage oma arvuti LAN porti, kasutades vörgukaablit.

Spetsifikatsioonid:

Alalisvoolutoite nupp	Alalisvoolu väljund: +19V, max 1,75A voolutuge-vusel
Töötemperatuur 0~40	°C	Hoiundamine 0~70	°C
Tööniiskus 50~90% Hoiundamine 20~90%

SEADISTAMISEELSED TOIMINGUD

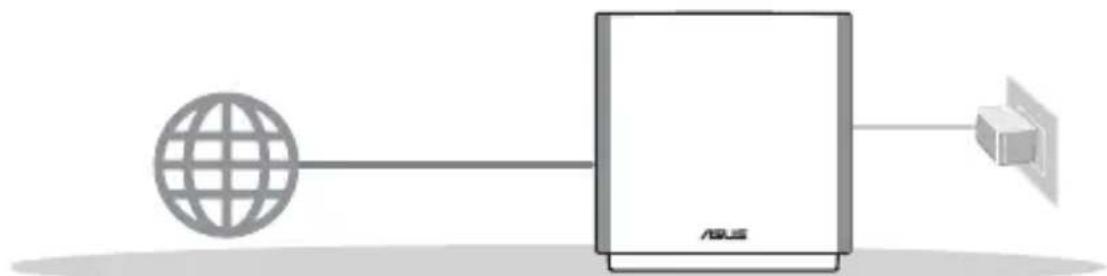

01 Eraldiseisva ruuteri seadistamiseks ette valmistamine

1 Minge jaotisse ONE ROUTER SETUP STEPS (SEADISTUSTOIMINGUD ÜHE RUUTERI JAOKS).

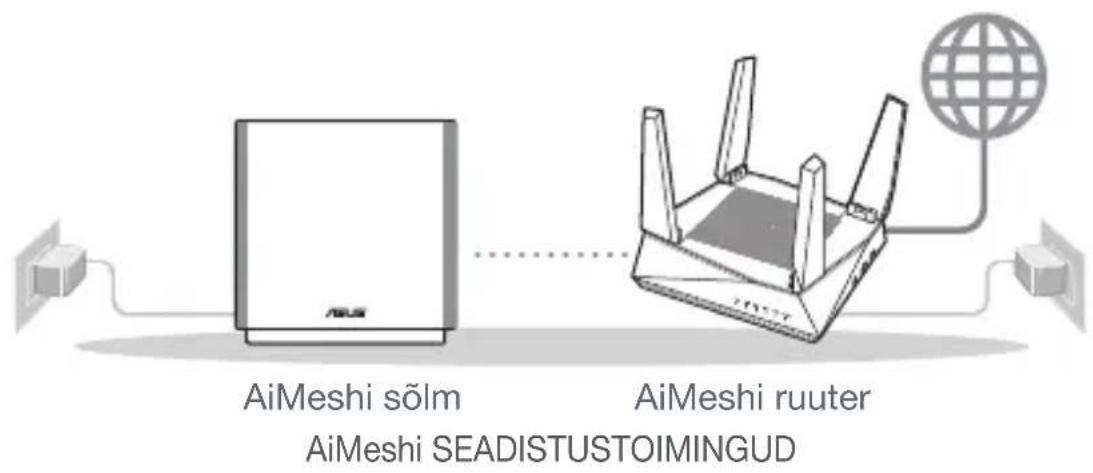

02 AiMesh WiFi süsteemi ettevalmistamine seadistamiseks

1 Valmistage ette kaks või rohkem ASUS-e ruuterit, mis toetavad AiMesh-i.
2 Määrake üks AiMeshi ruuteriks ja teine AiMeshi sölmeks.

** Kui teil on mitu AiMeshi ruuterit, siis soovitame kasutada kõrgeimate näitajatega seadet AiMeshi ruuterina ja teisi AiMeshi sõlmedena.

3 Minge jaotisse AiMesh SETUP STEPS (AiMesh SEADISTUSTOIMINGUD).

ÜHE RUUTERI SEADISTUSTOIMINGUD

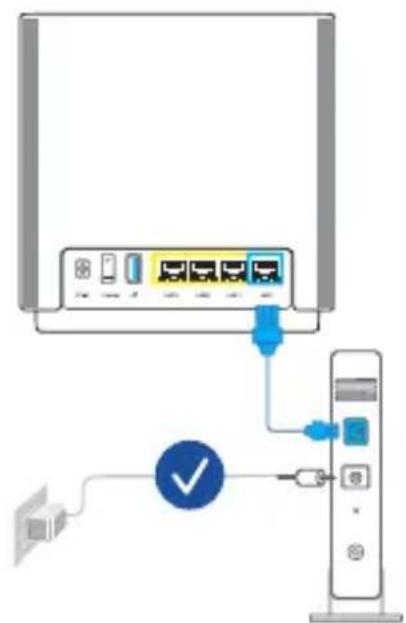

01 Teie modemi ettevalmistus

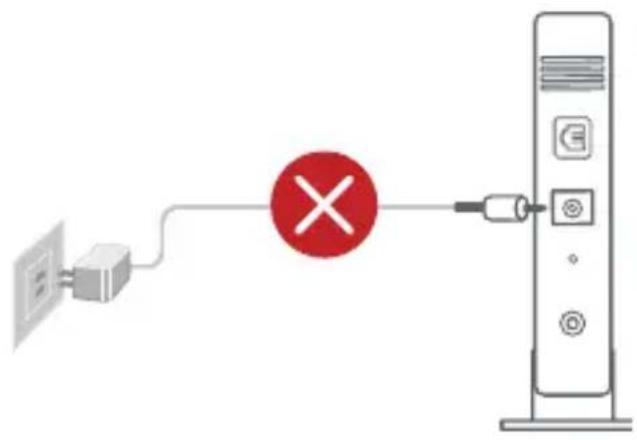

1 Ühendage kaabel/DSL-modemi toitejuhe lahti. Kui see on varustatud akuga, eemaldage aku.

1 Kui te kasutate DSL Interneti-ühendust, vajate ruuteri korralikuks konfigureerimiseks oma kasutajanime/parooli, mille saate Interneti-teenuse pakkujalt.

2 Ühendage oma modem komplektis olevat vörgukaablit kasutades.
3 Lülitage modem sisse. Pange modemi toitejuhe pistikupessa ja lülitage sisse.

4 Vaadake kaabel/DSL-modemi LED indikaatoreid, et kontrollida, kas ühendus on aktiivne.

02 Ühendage oma seade

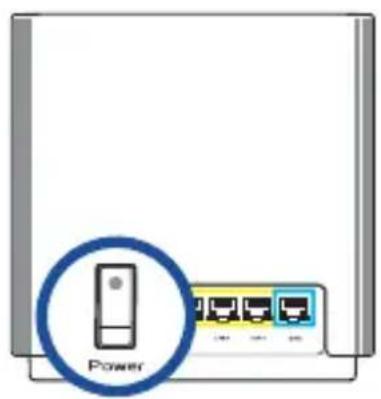

1 Lülitage ruuter sisse.
Pange pistik pessa ja vajutage ruuteri taga olevat toitenuppu Sees/Väljas.
2 Kontrollige, et LED-märgutuled põlevad püsivalt siniselt, mis näitab, et riistvara on ühendatud ja valmis seadistamiseks.
3 [Veeb] Ühendage oma arvuti ruuterile täiendava võrgukaabliga.

[Rakendus] Võite kasutada telefoni või tahvelarvutit, et teha seadistamine ASUS-e ruuteri rakenduse kaudu.

Power

03 Sisselogimine ja ühendamine

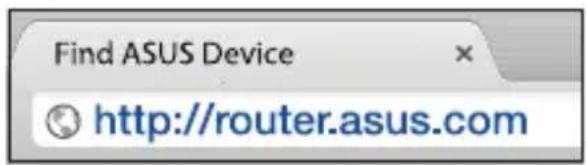

1 [Veeb] Avage veebibrauser.

Teid suunatakse ASUSe häälestusviisardisse. Kui seda ei toimu, navigeerige lehele http://router.asus.com.

Find ASUS Device http://router.asus.com

[Rakendus] Käivitage ASUS-e ruuteri rakendus ja järgige seadistamisjuhiseid.

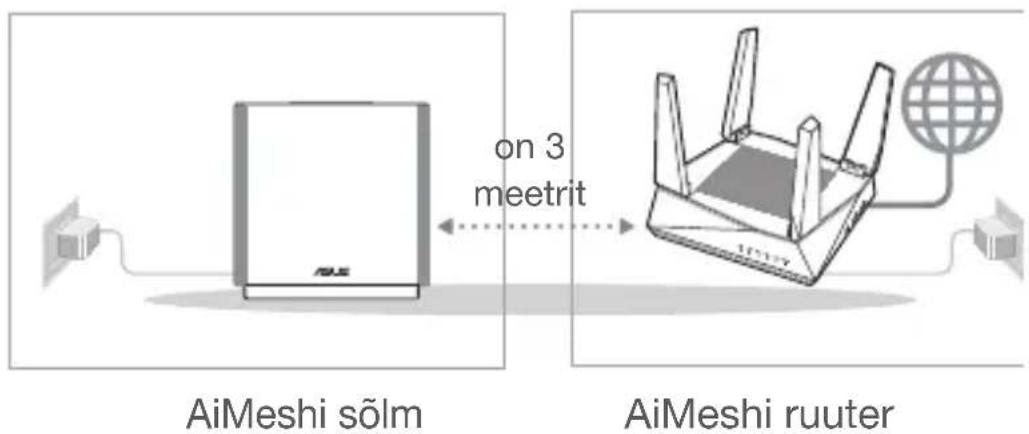

Pange AiMeshi ruuter ja sölm häälestamise ajaks üksteisest 3 meetri kaugusele.

02 AiMeshi sölm

Hoidke toide sees ja AiMeshi süsteemi sätted ootel.

03 AiMeshi ruuter

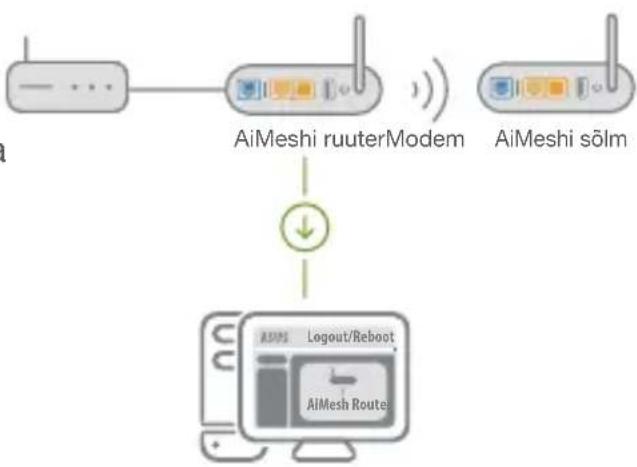

[Veeb] 1 Juhinduge juhistest ONE ROUTER SETUP STEPS (SEADISTUSTOIMINGUD ÜHE RUUTERI JAOKS), et ühendada oma AiMeshi ruuter oma arvuti ja modemiga ja seejärel logige sisse GUI-kasutajaliidesesse.


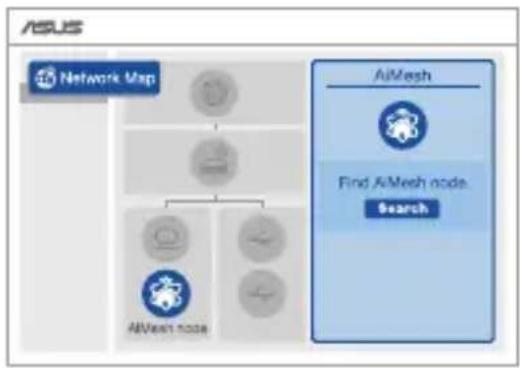

2 Minge Network Mapi (Võrgukaart) lehele, klõpsake AiMeshi ikooni ja otsige seejärel oma AiMeshi sõlme laiendust.

3 Klöpsake Search (Otsing), see otsib automaatselt välja läheduses olevad AiMesh-i sölmed. Kui sellel lehel on näidatud AiMeshi sölm, klöpsake seda, et lisada see AiMeshi süsteemi.

** Kui te ei leia AiMeshi sõlme, siis vaadake TROUBLE SHOOTING (RIKKEOTSING).

AiMesh Find AiMesh RT-ABCDE 34.97:FE5F8C50.4 Cannot find any router?

AiMesh Find AiMesh 2% RT-ABCDE 34.97:F6:5F:6C:50.4 Cannot find any router?

4 Pärast sünkroonimise lõpetamist kuvatakse sönum.

5 Önnitleme! Allpool näidatakse kas AiMeshi sölm on edukalt AiMeshi vörku ühendatud.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50.i

Kui AiMeshi ruuter ei leia lähedusest ühtegi AiMeshi sõlme või kui sünkroonimine ebaõnnestub, kontrollige järgmist ja proovige uuesti.

a Ideaaljuhul peaksite viima AiMeshi sõlme AiMeshi ruuterile lähemale. Veenduge, et nende vaheline kaugus on 3 meetrit

b Teie AiMeshi sölm on sisse lüllitatud.

Ümberpaigutamine

PARIM JÕUDLUS

MÄRKUSED Häirete minimeerimiseks hoidke ruuterid eemal sellistest seadmetest nagu juhtmeta telefonid, Bluetooth-seadmed ja mikrolaineahjud.

Soovitatav on paigutada ruuterid avatud ja avarasse kohta.

ZenWiFi AC LED indikaatorite tähendused

Püsivalt valge: hea signaal

Püsivalt kollane: nõrk signaal

Püsivalt punane: signaal puudub

KKK

KORDUMA KIPPUVAD KÜSIMUSED

1. küsimus

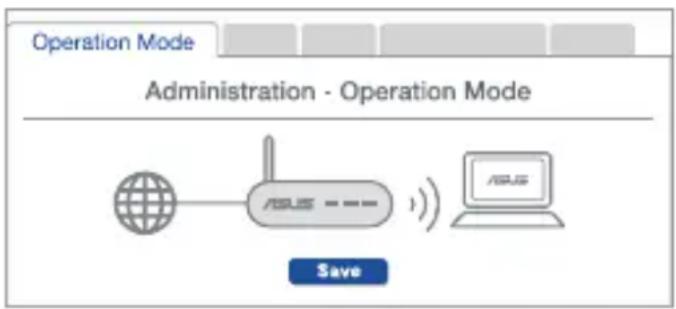

V: Jah. Te saate valida, kas seada AiMeshi ruuter toimima ruuteri-režiimis või pääsupunktirežiimis. Minge veebipõhisesse graafilisse kasutajaliidesesse (http://router.asus.com) ja minge lehele Administration (Haldamine) > Operation Mode

(Töörežiim).

2. küsimus

Kas AiMeshi ruutereid saab juhtmega ühendada (Ethernet-tagasiühendus)?

Vastus: Jah. AiMeshi süsteem toetab nii juhtmega kui juhtmeta ühendust AiMeshi ruuteri ja sölme vahel, et tösta läbilaskevõimet ning stabiilsust. AiMesh analüüsib raadiosignaali tugevust igal saadaoleval sagedusel ja seejärel määrab automaatselt, kas ruuterite omavahelise sidepidamise magistraalvõrguks on parim kasutada juhtmega või juhtmeta ühendust.

1 Järgige häälestustoiminguid, et luua AiMeshi ruuteri ja sölme vahel esmalt WiFi-võrk.

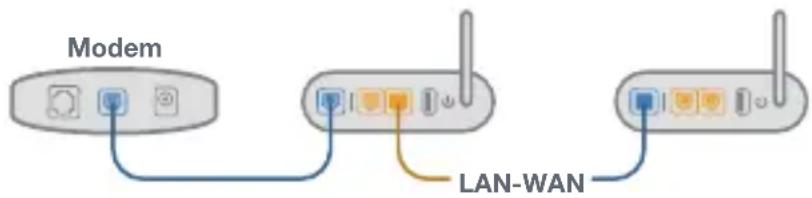

2 Pange sölm parimat katvust tagavasse kohta. Ühendage AiMeshi ruuteri LAN-port Etherneti kaabli abil AiMeshi sölme WAN-pordiga.

Modem LAN-WAN

3 AiMeshi süsteem valib automaatselt parima raja andmeedastuseks, kas juhtmega või juhtmeta.

01 Modeemin valmistelu

Lihtsustatud ELi vastavusdeklaratsioon

Käesolevaga kinnitab ASUSTek Computer Inc., et see seade on vastavuses direktiivi 2014/53/EL oluliste nõuete ja teiste asjakohaste sätetega. ELi vastavusdeklaratsiooni täielik tekst on saadaval aadressil https://www.asus.com/support.

Vastavuse kinnitus ökodisaini direktiivile 2009/125/EÜ

Ökodisaini erinõuetele vastavust testiti kooskõlas määruste (EÜ) nr 1275/2008 ja (EÜ) nr 801/2013 nõuetega. Kui seade on võrku ühendatud ooterežiimis, on selle I/O ja võrguliides unerežiimis ning seetõttu on võimalik, et seade ei toimi nõuetekohaselt. Seadme äratamiseks vajutage Wi-Fi on/off-nuppu, LED on/off-nuppu, lähtestusnuppu või WPS nuppu.

Käesolev seade vastab kontrollimata keskkonnale sätestatud ELi kiirgusnormidele. Antud seadme paigaldamisel ja kasutamisel tuleb arvestada, et see peab jääma radiaatorist ja teie kehast vähemalt 20 cm kaugusele.

Kõik töörežiimid:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80)

Teave sageduse, režiimi ja maksimaalse edastatava võimsuse kohta ELis on esitatud allpool:

2412-2472MHz (802.11n): 19.97 dBm

5180-5240MHz (802.11a): 22.68dBm

5260-5320MHz (802.11ac VHT20 MCS0): 22.76 dBm

5500-5700MHz (802.11ac VHT20 MCS0): 29.83 dBm

2402-2480MHz (BR/EDR): 4.9 dBm; 2402-2480MHz (LE): 0.92 dBm

Seadet tuleb kasutada ainult sisetingimustes sagedusvahemikus 5150 MHz kuni 5350 MHz.

Adapter tuleb paigaldada seadme lähedusse, kus see on hölpsalt kättesaadav.

Ohutusmärkused

- Seda seadet võib kasutada ümbritseva keskkonna temperatuuril 0 °C (32 °F) kuni 40 °C (104 °F).

- Vaadake seadme põhjal asuvat silti ja veenduge, et teie toiteadapter vastab toitepingele.

- ÄRGE asetage ebaühtlasele või ebastabiilsele pinnale. Kui aku ümbris on kahjustada saanud, pöörduge teenindusse.

- ÄRGE pange või laske kukkuda mingeid esemeid seadme peale ja ärge torgake midagi seadme sisse.

- ÄRGE kasutage seadet vihma käes ega vedelike ja niiskuse lähedal. ÄRGE kasutage modemit äikese ajal.

- ÄRGE katke kinni seadme öhutusavasid, et vältida selle ülekuumenemist.

- ÄRGE kasutage kahjustunud toitejuhtmeid, lisa- ega välisseadmeid.

- Kui toiteadapter on rikkis, siis ärge püüdke seda ise parandada. Vötke ühendust kvalifitseeritud hooldustehnikuga või jaemüüjaga.

- Elektrilöögi ohu vältimiseks ühendage toitekaabel pistikupesast lahti enne, kui süsteemi ümber paigutate.
