KASUTUSJUHEND RTAC1750U ASUS

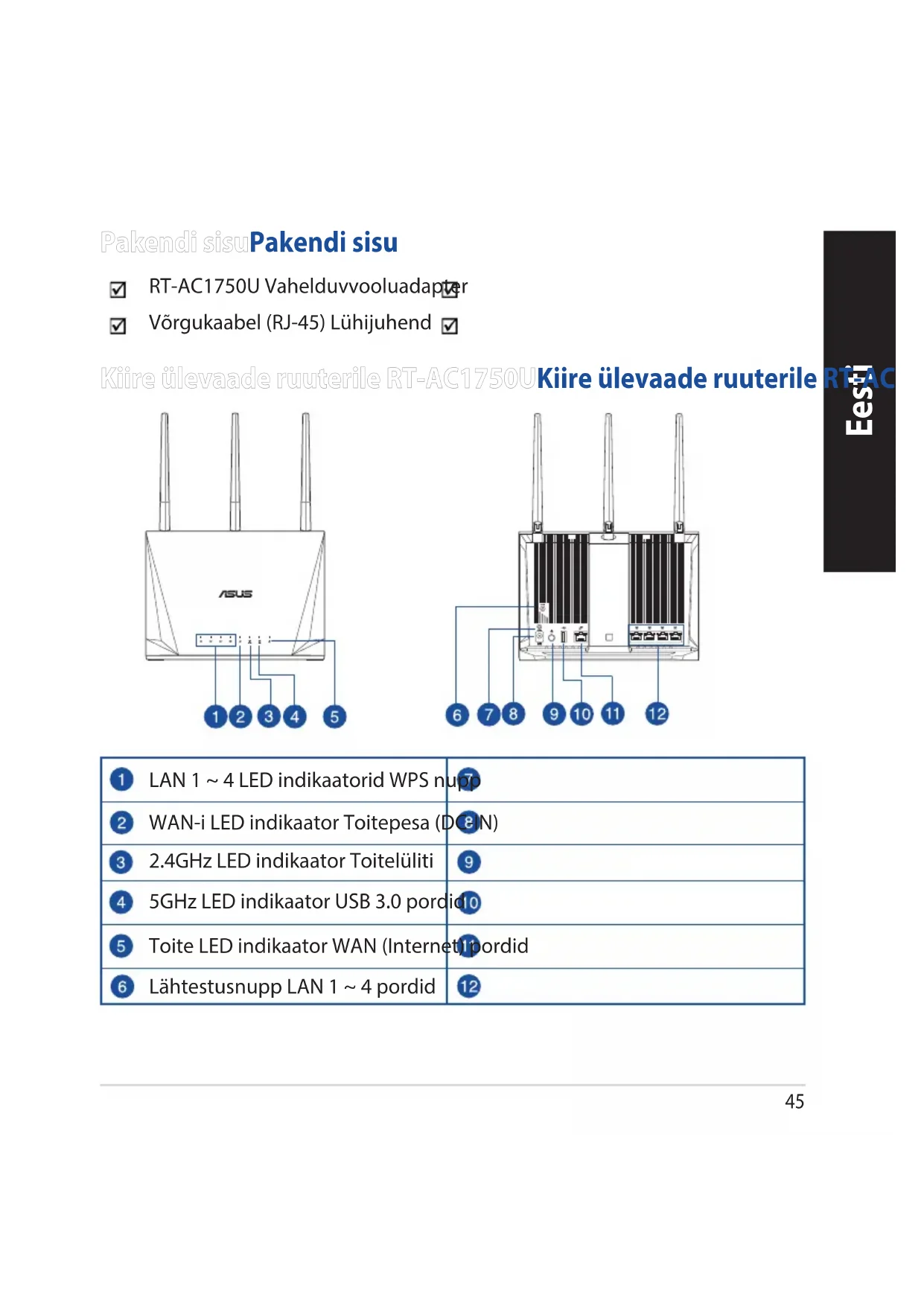

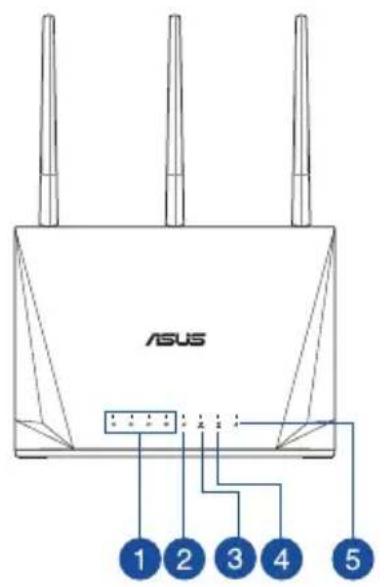

• U kunt de online gebruikershandleiding downloaden via https://www. asus.com/support45 Eesti Kiire ülevaade ruuterile RT-AC1750UKiire ülevaade ruuterile RT-AC1750U Pakendi sisuPakendi sisu RT-AC1750U Vahelduvvooluadapter Võrgukaabel (RJ-45) Lühijuhend LAN 1 ~ 4 LED indikaatorid WPS nupp WAN-i LED indikaator Toitepesa (DC-IN) 2.4GHz LED indikaator Toitelüliti 5GHz LED indikaator USB 3.0 pordid Toite LED indikaator WAN (Internet) pordid Lähtestusnupp LAN 1 ~ 4 pordid46 Eesti Traadita ruuteri paigutamineTraadita ruuteri paigutamine Traadita signaali parimaks edastuseks traadita ruuteri ja sellega ühendatud võrguseadmete vahel tehke järgmist:

• Paigutage traadita ruuter kesksesse kohta, et tagada võrguseadmetele maksimaalne traadita side levi ulatus.

• Hoidke seade eemal metalltõketest ja otsesest päikesevalgusest.

• Hoidke seade eemal 802.11g või 20MHz Wi-Fi seadmetest, 2,4GHz arvuti välisseadmetest, Bluetooth-seadmetest, juhtmeta telefonidest, transformaatoritest, suure jõudlusega mootoritest, uorestsentsvalgusest, mikrolaineahjudest, külmikutest ja teistest tööstusseadmetest, et vältida signaali häiret või kadu.

• Värskendage süsteemi alati uusima püsivaraga. Külastage ASUS veebisaiti aadressil http://www.asus.com, et saada uusimaid püsivaravärskendusi.

• Parima kvaliteediga traadita signaali tagamiseks paigutage neli eemaldatavat antenni alltoodud joonisel näidatud viisil. MÄRKUSED:

• Kasutage ainult seadmega kaasa antud toiteadapterit. Muude toiteadapterite kasutamine võib seadet kahjustada.

• Tehnilised andmed: Alalisvoolu (DC) toiteadapter DC väljund: +12 V max vooluga 2,5 A Kasutuskoha töötemperatuur 0~40

Kasutuskoha niiskusesisaldus 50~90% Hoiustamine 20~90%47 Eesti Unplug Teie modemi ettevalmistusTeie modemi ettevalmistus

1. Ühendage kaabel/DSL-modemi toitejuhe lahti.

Kui see on varustatud akuga, eemaldage aku. MÄRKUS: Kui te kasutate DSL Interneti- ühendust, vajate ruuteri korralikuks kongureerimiseks oma kasutajanime/ parooli, mille saate Interneti-teenuse pakkujalt.

2. Ühendage oma modem ruuteriga,

kasutades komplekti kuuluvat võrgukaablit.

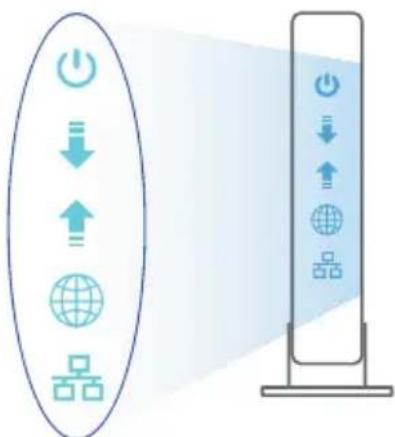

et kontrollida, kas ühendus on aktiivne.48 Eesti Ruuteri häälestamineRuuteri häälestamine Saate häälestada oma ruuter traadiga või traadita ühenduse kaudu. A. Traadiga ühendus:

1. Ühendage ruuter toitevõrku ja lülitage see sisse. Ühendage arvuti

võrgukaabel ruuteri LAN-pordiga.

2. Veebipõhine graaline kasutajaliides (web GUI) käivitub automaatselt, kui

avate veebibrauseri. Kui see ei käivitu, sisestage http://router.asus.com.

3. Määrake ruuterile parool, et takistada volitamata juurdepääsu.

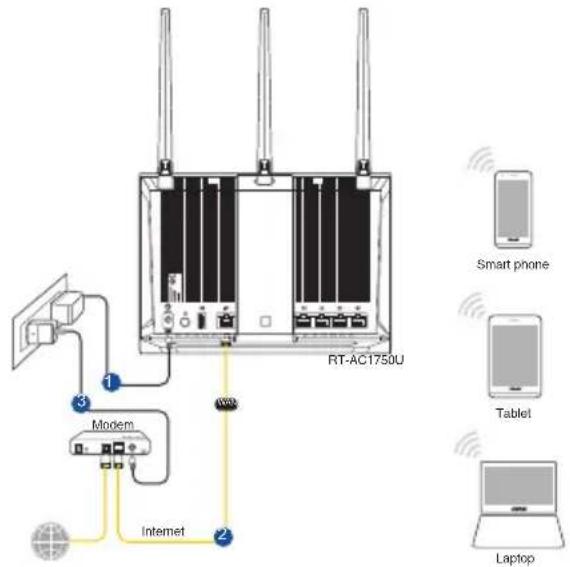

• XX viitab 2,4GHz MAC-aadressi kahele viimasele numbrile. Te leiate ruuteri tagaküljel asuvalt sildilt. B. Traadita ühendus

1. Ühendage ruuter toitevõrku ja lülitage see sisse.

2. Looge ühendus võrguga, mille nimi (SSID) on toodud ruuteri tagaküljel asuval

tootesildil. Võrgu turvalisuse suurendamiseks valige kordumatu SSID ja määrake parool. RT-AC1750U Laptop TabletSmart phone InternetModem

WAN50 Eesti ASUS Router ASUS Router

3. Ruuteri alghäälestamiseks võite valida graalise kasutajaliidese (GUI) või

ASUS-e ruuteri rakenduse. a. Veebis saadaolev GUI

• Veebipõhine graaline kasutajaliides (web GUI) käivitub automaatselt, kui avate veebibrauseri. Kui see ei käivitu, sisestage http://router.asus.com.

Määrake ruuterile parool, et takistada volitamata juurdepääsu. b. Rakenduse seadistamine Laadige alla ASUS-e ruuteri rakendus, et häälestada ruuter läbi mobiilse seadme.

Lülitage mobiilses seadmes Wi-Fi sisse ja ühendage RT-AC1750U’i võrk.

Järgige ASUS-e ruuteri häälestusjuhiseid.51 Eesti Traadita ruuteri sätete meeles pidamine

• Jätke meelde traadita võrgu sätted, kui ruuteri häälestamise lõpule viite. Ruuteri nimi: Parool: 2,4 GHz võrgu SSID: Parool: 5 GHz võrgu SSID: Parool: Korduma kippuvad küsimused (KKK)Korduma kippuvad küsimused (KKK)

1. Kust leida täiendavat teavet traadita ruuteri kohta?

• Infoliin: Vt lisajuhendi jaotist Tugiliin.

• NEINSTALUJTE toto vybavení výše než do výšky 2 metrů.202 Estonian CE statement Lihtsustatud ELi vastavusdeklaratsioon Käesolevaga kinnitab ASUSTek Computer Inc., et see seade on vastavuses direktiivi 2014/53/EL oluliste nõuete ja teiste asjakohaste sätetega. ELi vastavusdeklaratsiooni täielik tekst on saadaval aadressil https:// www.asus.com/Networking/RT-AC1750U/HelpDesk_Declaration/. Vastavuse kinnitus ökodisaini direktiivile 2009/125/EÜ Ökodisaini erinõuetele vastavust testiti kooskõlas määruste (EÜ) nr 1275/2008 ja (EÜ) nr 801/2013 nõuetega. Kui seade on võrku ühendatud ooterežiimis, on selle I/O ja võrguliides unerežiimis ning seetõttu on võimalik, et seade ei toimi nõuetekohaselt. Seadme äratamiseks vajutage Wi-Fi on/o-nuppu, LED on/ o-nuppu, lähtestusnuppu või WPS nuppu. Käesolev seade vastab kontrollimata keskkonnale sätestatud ELi kiirgusnormidele. Antud seadme paigaldamisel ja kasutamisel tuleb arvestada, et see peab jääma radiaatorist ja teie kehast vähemalt 20 cm kaugusele. Kõik töörežiimid: 2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40) 5GHz: 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80) Teave sageduse, režiimi ja maksimaalse edastatava võimsuse kohta ELis on esitatud allpool: 2400-2483.5MHz (802.11ac VHT40 MCS0/Nss1): 19.947dBm 5150-5250MHz (802.11ac VHT80 MCS0/Nss1): 22.815 dBm 5250-5350MHz (802.11ac VHT80 MCS0/Nss1): 22.863 dBm 5470-5725MHz (802.11ac VHT40 MCS0/Nss1): 29.933 dBm Seadet tuleb kasutada ainult sisetingimustes sagedusvahemikus 5150 MHz kuni 5350 MHz. Adapter tuleb paigaldada seadme lähedusse, kus see on hõlpsalt kättesaadav. Safety Notices

• Seda seadet võib kasutada ümbritseva keskkonna temperatuuril 0 °C (32 °F) kuni 40 °C (104 °F).

• Vaadake seadme põhjal asuvat silti ja veenduge, et teie toiteadapter vastab toitepingele.

• ÄRGE asetage ebaühtlasele või ebastabiilsele pinnale. Kui aku ümbris on kahjustada saanud, pöörduge teenindusse.

• ÄRGE pange või laske kukkuda mingeid esemeid seadme peale ja ärge torgake midagi seadme sisse.

• ÄRGE kasutage seadet vihma käes ega vedelike ja niiskuse lähedal. ÄRGE kasutage modemit äikese ajal.

• ÄRGE katke kinni seadme õhutusavasid, et vältida selle ülekuumenemist.

• ÄRGE kasutage kahjustunud toitejuhtmeid, lisa- ega välisseadmeid.

• Kui toiteadapter on rikkis, siis ärge püüdke seda ise parandada. Võtke ühendust kvalitseeritud hooldustehnikuga või jaemüüjaga.

• Elektrilöögi ohu vältimiseks ühendage toitekaabel pistikupesast lahti enne, kui süsteemi ümber paigutate.
