ПОСІБНИК КОРИСТУВАЧА RTAC1750U ASUS

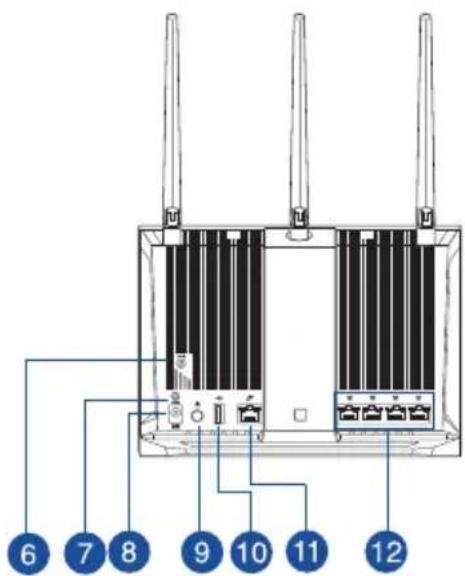

Швидкий оглядШвидкий огляд До комплекту входятьДо комплекту входять RT-AC1750U Адаптер змінного струму Мережевий кабель (RJ-45) Керівництво для початку експлуатації Світлодіоди 1~4 локальної мережіa WPS button Світлодіод WAN Порт живлення (входу постійного струму) Світлодіод 2,4 ГГц Bимикач живлення Світлодіод 5 ГГц Порти USB 3.0 Світлодіод живлення Порти WAN (Internet) Кнопка “Скинути” Порти LAN 1~4186

Розташування бездротового маршрутизатораРозташування бездротового маршрутизатора Щоб забезпечити найвищу якість передачі сигналу між маршрутизатором і підключеними до нього мережевими пристроями, переконайтеся, що:

• Маршрутизатор знаходиться по центру всіх пристроїв, щоб досягти максимального покриття для мережевих пристроїв.

• Розташовуйте маршрутизатор подалі від металевих предметів, які стають перешкодами на шляху сигналу, і бережіть від прямого сонячного проміння.

• Розташовуйте пристрій подалі від пристроїв Wi-Fi 802，11g або 20 МГц, периферійних пристроїв комп’ютерів на 2,4 ГГц, пристроїв Bluetooth, бездротових телефонів, трансформаторів, потужних моторів, люмінесцентних ламп, мікрохвильових пічок, холодильників та іншого промислового обладнання, щоб уникнути інтерференції або втрати сигналу.

• Постійно поновлюйте первинне ПЗ. Відвідайте сайт ASUS http://www.asus.com , щоб отримати найсвіжіші поновлення первинного ПЗ.

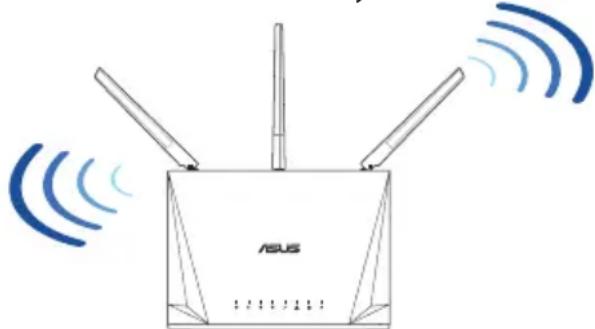

• Щоб отримати найвищу якість бездротового сигналу, орієнтуйте чотири з’ємні антени так, як показано на малюнку нижче.

• Користуйтеся лише адаптером з комплекту. Користування іншими адаптерами може пошкодити пристрій.

• Технічні характеристики:

Адаптер живлення постійного струму Вихід постійного струму: +12 В з макс. струмом 2.5 А Температура експлуатації 0~40

Відносна вологість повітря експлуатації 50~90% Зберігання 20~90%187

2. Підключіть модем до маршрутизатора

поєднаним у пару мережевим кабелем. Підготовка модемаПідготовка модема

1. Вимкніть з мережі шнур живлення/модем DSL.

Якщо пристрій має акумулятор, вийміть його. ПРИМІТКА: Якщо ви користуєтеся Інтернет через DSL, вам знадобиться ім’я користувача/пароль від Інтернет- провайдера, щоб правильно конфігурувати маршрутизатор.

3. Підключіть до електромережі шнур живлення/модем

4. Перевірте шнур/світлодіодні індикатори модема

DSL, щоб пересвідчитися, що підключення -

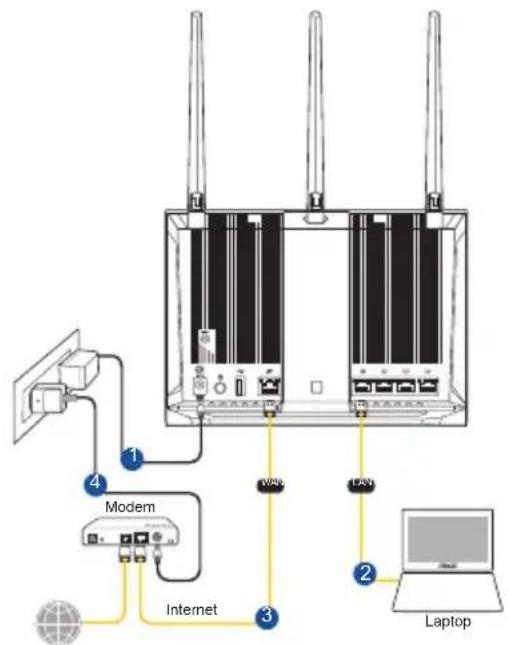

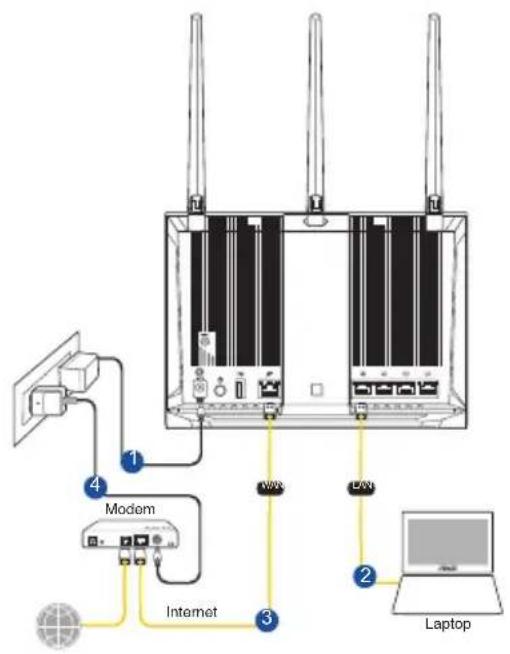

Налаштування RT-AC1750U Налаштування RT-AC1750U Можна налаштувати RT-AC1750U через дротове або бездротове підключення. A. Дротове підключення

1. Увімкніть маршрутизатор до розетки живлення і подайте живлення.

Підключіть мережевий кабель від комп’ютера до порту LAN на маршрутизаторі.

2. Графічний веб-інтерфейс автоматично запускається, коли ви відкриваєте

веб-браузер. Якщо він не запускається автоматично, введіть http://router.asus.com.

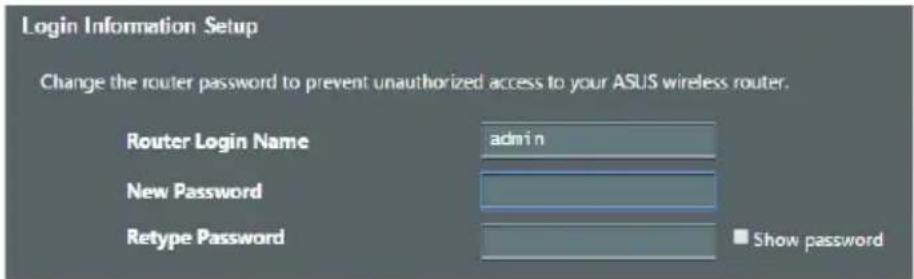

3. Встановіть пароль на маршрутизатор, щоб запобігти неавторизованому

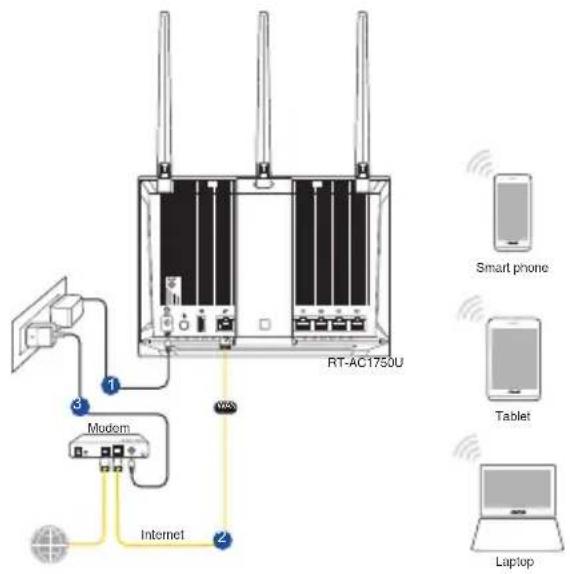

ASUS router B. Бездротове підключення

1. Увімкніть маршрутизатор до розетки живлення і подайте живлення.

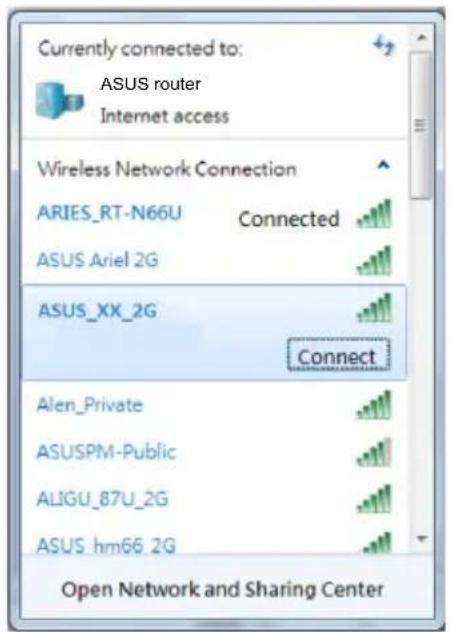

2. Підключіться до мережевої назви (SSID), вказаної на ярлику виробу ззаду

на маршрутизаторі. Заради надійнішої безпеки мережі змініть SSID на унікальний і призначте пароль. Назва Wi-Fi 2,4 Г (SSID): ASUS_XX_2G Назва Wi-Fi 5 Г (SSID): ASUS_XX_5G

• XX відповідає останнім двом цифрам МАС- адреси 2,4 ГГц. Їх вказано на ярлику ззаду на RT-AC1750U. RT-AC1750ULaptopTabletSmart phone InternetModem

3. Для налаштування маршрутизатора можна вибрати графічний веб-

інтерфейс або програму маршрутизатора ASUS. a. Налаштування через графічний веб-інтерфейс

Графічний веб-інтерфейс автоматично запускається, коли ви відкриваєте веб-браузер. Якщо він не запускається автоматично, введіть http://router.asus.com.

Встановіть пароль на маршрутизатор, щоб запобігти неавторизованому доступу. b. Налаштування через програму Завантажте програму маршрутизатора ASUS, щоб налаштувати маршрутизатор через мобільні пристрої.

Увімкніть Wi-Fi на мобільних пристроях і підключіть їх до мережі RT- AC1750U.

Виконуйте інструкції з налаштування програми маршрутизатора ASUS, щоб завершити налаштування. ASUS Router ASUS Router191

Як запам’ятати налаштування бездротового маршрутизатора

• Завершуючи налаштування маршрутизатора, запам’ятайте бездротові налаштування. Назва маршрутизатора: Пароль: SSID мережі 2,4 ГГц: Пароль: SSID мережі 5 ГГц: Пароль: Розповсюджені питанняРозповсюджені питання

1. Де знайти більше інформації про цей бездротовий маршрутизатор?

• Розповсюджені питання он-лайн: https://www.asus.com/support/faq

• Сайт технічної підтримки: https://www.asus.com/support

• Гаряча лінія для клієнтів: Див. “Гарячі лінії” у Supplementary Guide (Додаткове керівництво)
