KULLANIM KILAVUZU SMG.180.90 Grundfos
Güvenlik talimatları 78
Українська (UA)
İngilizce orijinal metnin çevirisi
Bu güvenlik talimatları, ürün üzerindeki herhangi bir çalışmaya bağlantı olarak alınması gereken güvenlik önlemlerinin kısa bir özetini sağlamaktadır.
Bu ürünün taşınması, kurulumu, kullanımı, bakımı, servis ve onarımı sırasında bu güvenlik talimatlarına uyunuz.
Bu güvenlik talimatları destekleyici bir belgedir ve tüm güvenlik talimatları, kurulum ve kullanım talimatlarının ilgili bölümlerinde tekrar görülecektir.
Gelecekte başvurmak üzere bu güvenlik talimatlarını kurulum sahasında saklayınız.
Güvenlik talimatları
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
- Mikserler veya debi oluşturucular üzerinde çalışmaya başlamadan önce sigortaların söküldüğünden veya ana şalterin kapatıldığından emin olun. Elektrik beslemesinin kazara açılmayacağından emin olun.
SMD mikserin patlamaya karşı koruma sınıfı 2G Ex db IIB T4 Gb'dir. Kurulumun sınıflandırılması her durum için ayrı olarak yerel yetkililer tarafından onaylanmalıdır.
Patlamaya karşı korumalı modeller
Patlamaya karşı korumalı mikserleri kullanırken aşağıdaki güvenlik düzenlemelerine de uyulmalıdır.
Sıcaklık izleme
Motor sıcaklığı daima dahili PTC veya PTO (Klixon) sensörleri ile düzenli bir şekilde izlenmelidir. İlgili röle, SIL 1 güvenlik düzeyi ile bu kullanım için onaylanmalıdır. Röle frekans dönüştürücünün bir parçası olarak entegre ise dönüştürücü de SIL 1 güvenlik düzeyini karşılamalıdır.
Güç kablosu
Fabrika montajlı güç kablosu kısaltılmamalıdır.
TEHLİKE
Patlayıcı ortam
Ölüm veya ciddi yaralanma
- Mikser ve debi oluşturucuları patlayıcı ortamlarda sökmeyin.
Yumuşak yol verici ve frekans dönüştürücü
Yumuşak yol vericiler ve frekans dönüştürücüleri, yalnızca bunların Ex sınıflaması mikserlerinkinden yüksekse ve Ex düzenlemelerine uygun monte edildiyse kullanılabilir.
Aksesuarlar
Mikseri sadece Grundfos tarafından sağlanan ve onaylanan aksesuarlarla birlikte kullanın.
Bakım, servis ve onarım
Sadece Grundfos veya yetkili servis merkezleri mikserleri sökebilir. Aynı durum kablo girişi için de geçerlidir.
Onarım için sadece Grundfos tarafından üretilen parçaları kullanın.
İnceleme ve bakım için EN 60079-17 standardına uyulmalı ve bu standardın gereksinimleri gerçekleştirilmelidir.
Servis kaydı
Ürünün ömrü boyunca geçirdiği değişimleri % 100 takip edebilmek için yedek parçaların servis kaydı tutulmalıdır.
Ürünün kurulumu
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
- Elektrik bağlantısı yapılmadan önce, sigortaların çıkartılmış veya ana şalterin kapatılmış olduğundan emin olun. Elektrik beslemesinin kazara açılmayacağından emin olun.
Elektrik bağlantısı
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
- Elektrik bağlantısı yapılmadan önce, sigortaların çıkartılmış veya ana şalterin kapatılmış olduğundan emin olun. Elektrik beslemesinin kazara açılmayacağından emin olun.
SMD mikserin patlamaya karşı koruma sınıfı II 2G Ex db h IIB T4 Gb'dir.
Kurulumun sınıflandırılması her durum için ayrı olarak yerel yetkililer tarafından onaylanmalıdır.
Elektrik tesisatı için EN 60079-14 standardının gereksinimleri karşılanmalıdır.
Patlamaya karşı korumalı mikserler, çok yüksek sıcaklıklara karşı PTC veya PTO (Klixon) sensörleriyle korunmalıdır.
Sensörler, SIL 1 güvenlik düzeyine sahip sertifikalı bir sinyal dönüştürücüye bağlanmalıdır. Röle frekans dönüştürücünün bir parçası olarak entegre ise dönüştürücü de SIL 1 güvenlik düzeyini karşılamalıdır.
Sensörün güç kablosu uzatılırsa kendiliğinden güvenlikli devreler için ATEX yönetmeliğine aynı zamanda EN 60079-0 ve EN 60079-14 standartlarına uyulmalıdır.
Kendinden güvenli olan ve olmayan devrelerin terminal bağlantıları, açıkça fark edilebilecek şekilde ayrılmalıdır.
Kullanıcı, tüm kurulum işlemlerinin ilgili standartlara uygun şekilde yapılmasıı sağlamalıdır.
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
- Röleyi ayarlarken elektrik voltajına dikkat edin.
Patlamaya karşı korumalı ürünlerde bobin içinde yer alan PTC veya PTO sensörleri, uygun güvenlik düzeyine (SIL 1) sahip uygun bir röleye bağlanmalıdır.
Ürünün çalıştırılması
DIKKAT
Basınçlı sistem
Hafif veya orta dereceli yaralanma
- Yağ haznesinin içinde basınç meydana gelmiş olabileceği için basınç tamamen boşaltılana kadar yağ vidasını sökmeyin.
Tanimlama
Bilgi etiketi
Mikser veya debi oluşturucu ile birlikte tedarik edilen ilave etiket, kurulum sahasından görülebilecek bir konuma yerleştirilmelidir.


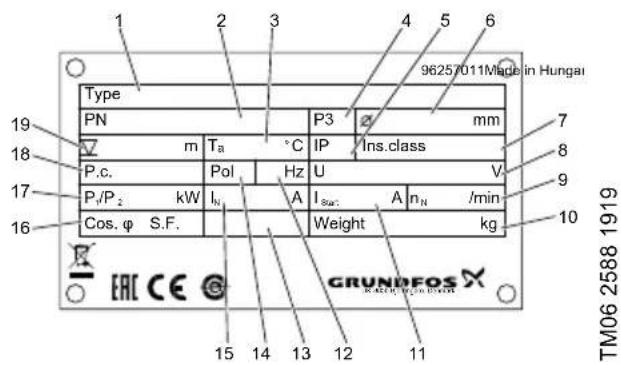

9625/011Made in Hungai Type PN m Ta °C IP Ins.class P.c. Pol Hz U V Pv/Pz kW IN A Isar. A nN /min Cos. φ S.F. Weight kg EAC CE GRUNDFOS TM06 2588 1919Şekil 1 Etiket


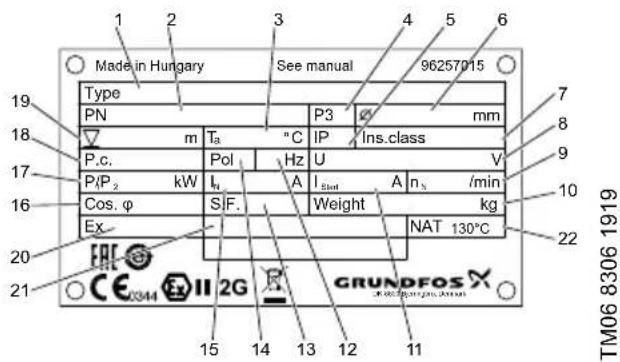

Made in Hungary See manual 96257015 Type PN P.c. m Ta "C IP Ins.class P/P₂ kW I₄ A I₅ A n₅ /min Cos. φ S/F. Ex Weight kg NAT 130°C 22 TM06 8306 1919 15 14 13 12 11 19 18 17 16 20 21Şekil 2 Patlamaya karşı korumalı SMD mikserlerin etiketi
| Konum Açıklama | |
| 1 Tip tanımlaması | |
| 2 Ürün numarası | |
| 3 Sıvı sıcaklığının aralığı | |
| 4 Üretim alanı | |
| 5 IEC'ye göre koruma sınıfı | |
| 6 Çark çapı | |
| 7 İzolasyon sınıfı | |
| 8 Nominal voltaj | |
| 9 Nominal hız (çark) | |
| 10 Ağırlık | |
| 11 Başlatma akımı | |
| 12 Frekans | |
| 13 Güvenlik faktörü | |
| 14 Kutup sayısı | |
| 15 Nominal akım | |
| 16 Güç faktörü | |
| 17 Motor gücü P1/P2 | |
| 18 Üretim kodu | |
| 19 Maksimum kurulum derinliği | |
| 20 ATEX onay sınıfı | |
| 21 Sertifika numarası | |
| 22 Nominal trip sıcaklığı (NAT) |
Tip anahtarı
Örnek: SMG.30.45.325.5.0B
| Kod | Açıklama | Tanımlama |
| S SMD, SMG, SFG Tip aralığı | ||
| M | M i k s e | Model |
| F | D e b i o | l u sturucu |
| G | D i şli tahrik | Tahrik |
| D | D o ğrudan tahrik | |
| 30 | Tip göstergesinde belirtilen kod numarası / 10 kW30 = 3,0 kW | Motor çıkış gücü P2 |
| 45 45 cm Çark çapı [cm] | ||
| [ ] Standart | Uygulama | |
| A | T a r im | |
| M | Çamur, yüksek yoğunluk için | |
| H | Ağır hizmet tipi, biyogaz tesisleri | |
| 325 325 RPM Çark hızı [min ^-1 ] | ||
| [ ] Standart | Montaj yöntemi | |
| T | 2" dişli bağlantı | |
| [ ] | Patlamaya karşı dayanıklı olmayan | Patlamaya karşı koruma |
| Ex | Patlamaya karşı dayanıklı | |
| 5 | 50 Hz | Frekans [Hz] |
| 6 | 60 Hz | |
| 0B | 3 x 400-415 V, Y | Voltaj kodu |
| 1B | 3 x 400-415 V, D | |
| 0K | 3 x 380 V, Y | |
| 1K | 3 x 380 V, D | |
| 0P | 3 x 440-480 V, Y | |
| 1P | 3 x 440-480 V, D | |
| [ ] Birinci nesil | Nesil | |
| A | İkinci nesil | |
| B | Üçüncü nesil | |
| Z | Özel üretim ürün | İhtiyaca özel pompa |
Ürün servisi
Muhtemel patlayıcı ortamlara kurulan mikserlerle ilgili tüm düzenlemelere uyun.
Muhtemel patlayıcı ortamlarda, hiçbir çalışmanın yapılmaması gerekir.
DIKKAT
Biyolojik tehlike
Hafif veya orta dereceli yaralanma
- Mikser veya debi oluşturucuyu temiz su ile iyice yıkayın ve mikser veya debi oluşturucu parçalarını söktükten sonra suyla durulayın.
DIKKAT
Basınçlı sistem
Hafif veya orta dereceli yaralanma
- Yağ haznesinin içinde basınç meydana gelmiş olabileceği için basınç tamamen boşaltılana kadar yağ vidasını sökmeyin.
Üründe arıza tespiti
Muhtemel patlayıcı ortamlara kurulan mikser veya debi oluşturucularla ilgili tüm düzenlemelere uyun.
Muhtemel patlayıcı ortamlarda, hiçbir çalışmanın yapılmaması gerekir.
Bir servis kaydı tutun.
Hurdaya çıkarma
Bir ürün üzerindeki çarpı işaretli çöp kutusu sembolü, ürünün evsel atıklardan ayrı imha edilmesi gerektiğini belirtir. Bu sembolle işaretlenmiş bir ürün ömrünün sonuna ulaştığında yerel atık imha yetkilileri tarafından belirlenen bir
toplama noktasına götürün. Bu ürünerin ayrı toplanması ve geri dönüştürülmesi, çevreyi ve insan sağlığını korumaya yardımcı olacaktır.
Ayrıca, www.grundfos.com/product/product-recycling adresindeki kullanım ömrü sonu bilgilerine bakınız.
